Hans Grohe Focus E2 31730000 User manual

Montageanleitung
Focus E²
31920000 / 31921000
Focus E²
31730000 / 31731000 / 31732000
31733000 / 31734000

2
2
8
5
7
1
1.1
3
6
9
35x2
5
5a
4
11
10
12

3

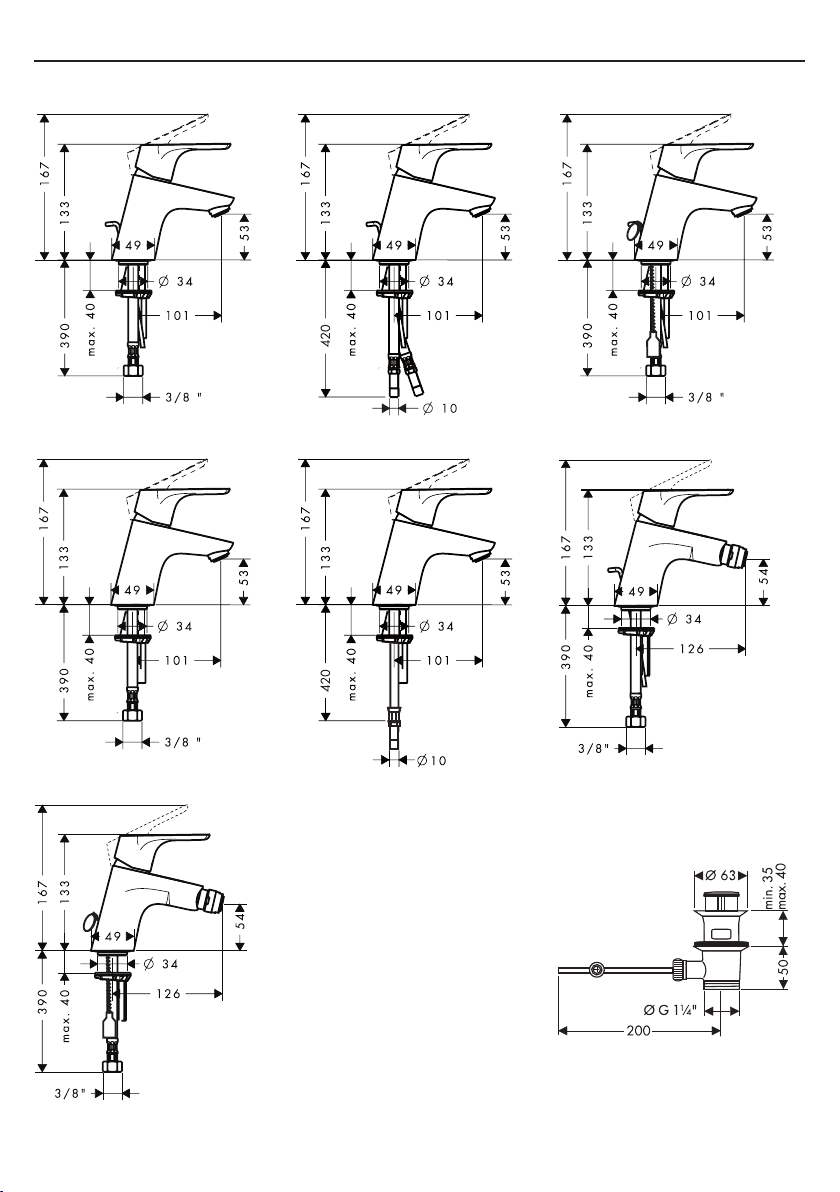

Focus E² 31731000Focus E² 31730000
Focus E² 31733000
Focus E² 31732000
Focus E² 31920000
Focus E² 31921000
Focus E² 31734000

4
SW 11 mm SW 19 mm
SW 10 mm SW 19 mm

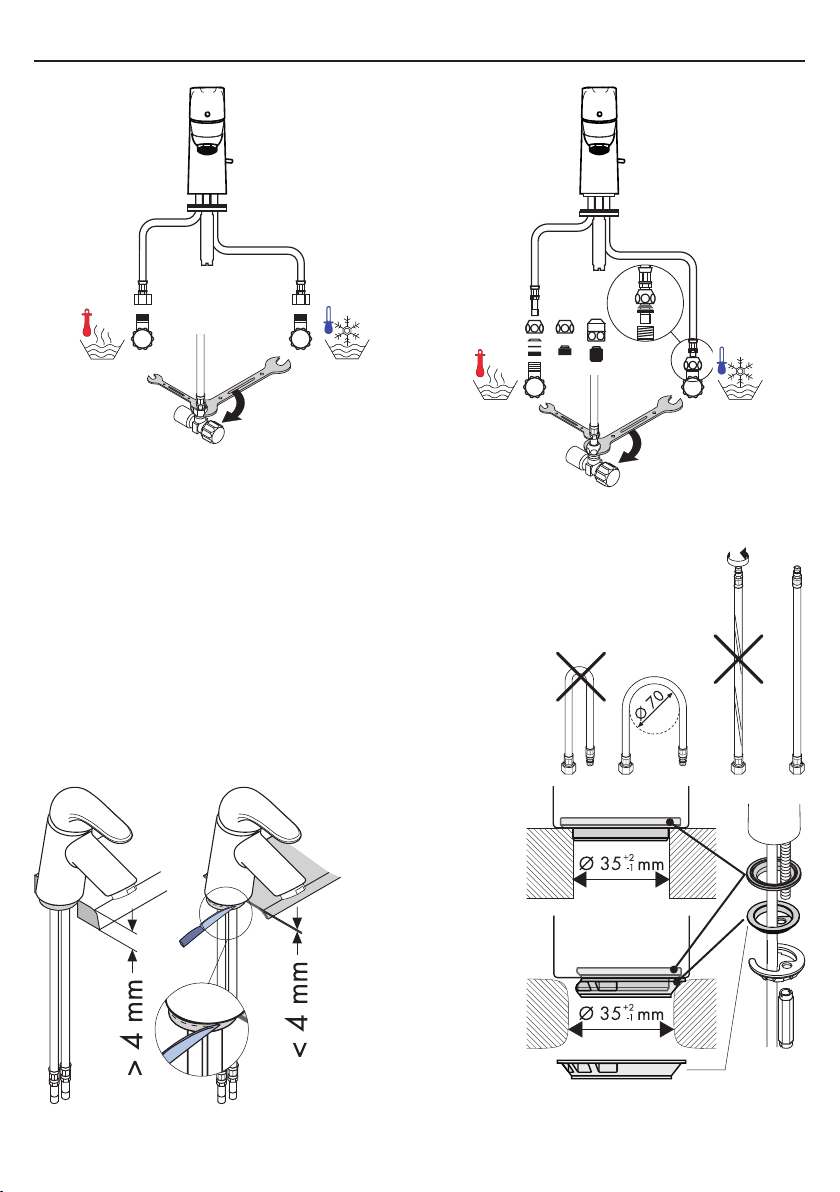

Montage Anschlussschlauch
Montage flexible de raccorde-
ment
Assembly connecting hoses
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego
Montáž připojovací hadičky
Montáž pripojovacej hadičky
安装连接软管
Монтаж подводки
bekötőcső összeszerelése
Liitäntäletkun asennus
Montering anslutningsslang
Prijungimo žarnų montavimas
montaža priključne cijevi
Bağlantı hortumunun montajı
Montarea furtunului de racord
Συναρμολόγηση σωλήνα
σύνδεσης
تجميع خراطيم التوصيل
Montaža priključne gibke cevi
Ühendusvooliku paigaldamine
Pieslēguma šļūtenes montāža
Montaža priključne cevi
Montasje tilkoblingsslange
Монтаж на свързващия маркуч
Montimi i zorrës së lidhjes
Y
optional: 98996000

5

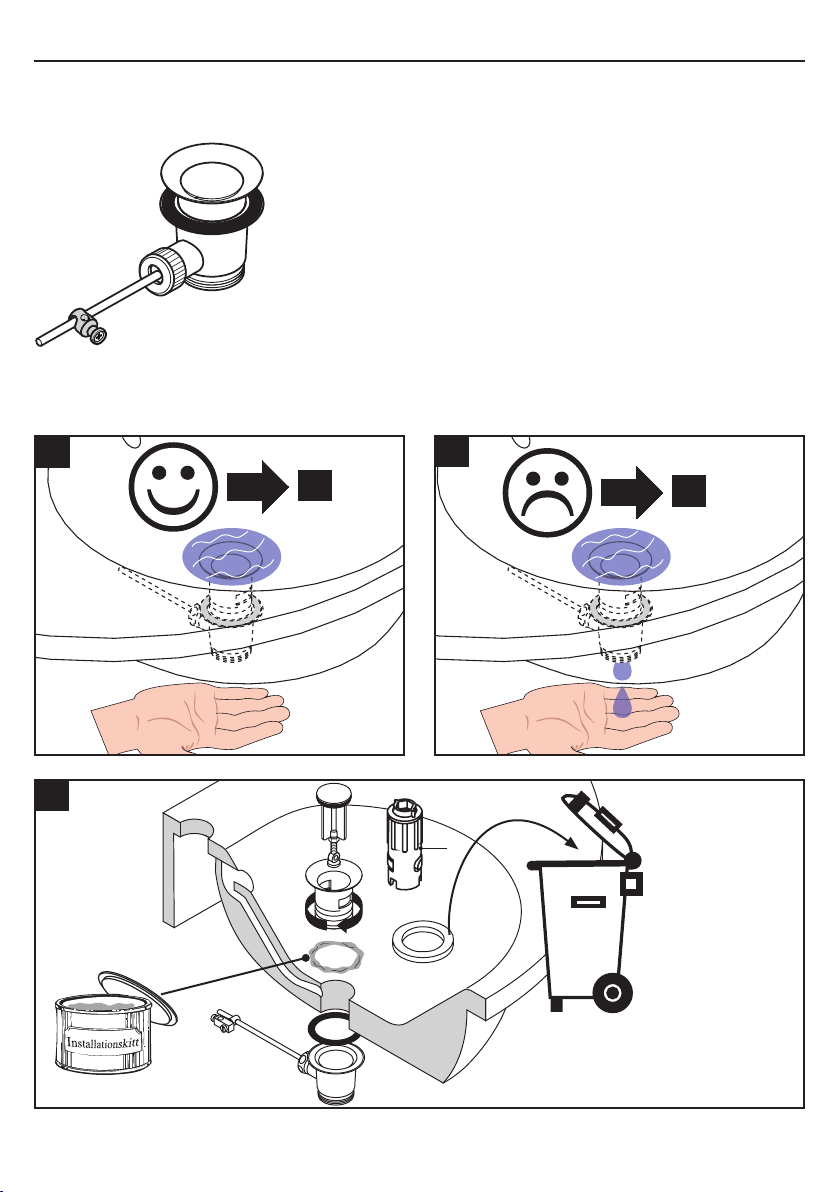

Montage Ablaufventil
Montage vidage lavabo
Assembly pop up waste
Montaggio set di ssaggi
Montaje Vaciadores
Montage afvoer- en kiephevelgarnituur
Montering afløbsventilen
Montagem porca de fixação compl.
Montaż odplywem
Montáž odpadový ventil
Montáž odpadový ventil
安装 下水阀
Монтаж cпускной клапан
Szerelés lefolyó szelep
Asennus poistoventtiili
Montering avloppsventil
Montavimas Išbėgimo vožtuvas
Sastavljanje odvodni ventil
Montajı akış ventili
Montare ventil de scurgere
Συναρμολόγηση bαλβίδα εκροής
فﺮﺻ مﺎﻤﺻ ﺐﻴآﺮﺘﻟا
Montaža odtočni ventil
Paigaldamine äravooluventiil
Montāža notekas vārsts
Montaža odvodni ventil
Montasje avløpsventil
Монтаж клапан за отвеждане
Montimi ventili për daljen e ujit
3
2
3
X
5
1

6
Installationskitt
Mastic d‘installation
Installation kit
Mastice d‘installazione
Masilla
Kit
Kitt
Mástique
Kit instalatorski
Instalační kit
Inštalačná súprava
水管胶泥
Монтаж подводки
Szaniter szilikon
Asennussarja
Installationskitt
Montavimo rinkinys
Instalaterski kit
Montaj silikonu
Chit de instalare
Κιτ εγκατάστασης
ﺐﻴآﺮﺗ نﻮﺠﻌﻣ
Komplet za montažo
Paigalduskomplekt
Instalācijas piederumi
Instalaterski komplet
Installasjonskitt
Инсталационен кит
Stuko për instalim
(not included!)
54
5
6
50 Ncm

7
Deutsch
Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
Montage
Zulaueitungen fachgerecht durchspülen.
Armatur mit Zwischenlage in Waschtisch einsetzen.
Unterlagscheibe und Befestigungsscheibe über die
Anschlussschläuche und Gewindestift schieben und
mit Mutter festziehen.
Anschlussschläuche an Eckventile anschließen, kalt
rechts - warm links.
31730000/31731000/31920000
Zugstange mit Ablaufventil verbinden.
Große Druckunterschiede zwischen den Kalt- und Warm-
wasseranschlüssen müssen ausgeglichen werden.
Bedienung
Durch Anheben des Gries wird der Mischer geönet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durch-
ussbegrenzer)
Durchussleistung mit EcoSmart: 7 l/min 0,3 MPa
Durchussleistung ohne EcoSmart: 14 l/min 0,3 MPa
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Hansgrohe Einhandmischer können in Verbindung mit hy-
draulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden wenn der Fließdruck mindestens 0,15
MPa beträgt.
Bei Problemen mit dem Durchlauferhitzer oder wenn mehr
Wasserdurchsatz gewünscht wird, kann der EcoSmart®
(Durchussbegrenzer 5a), der hinter dem Luftsprudler sitzt
entfernt werden.
Einhandmischer mit Warmwasserbegrenzung, Justierung
siehe Seite 38.
In Verbindung mit Durchlauferhitzern ist eine Warmwas-
1.
2.
3.
4.
5.
sersperre nicht notwendig.

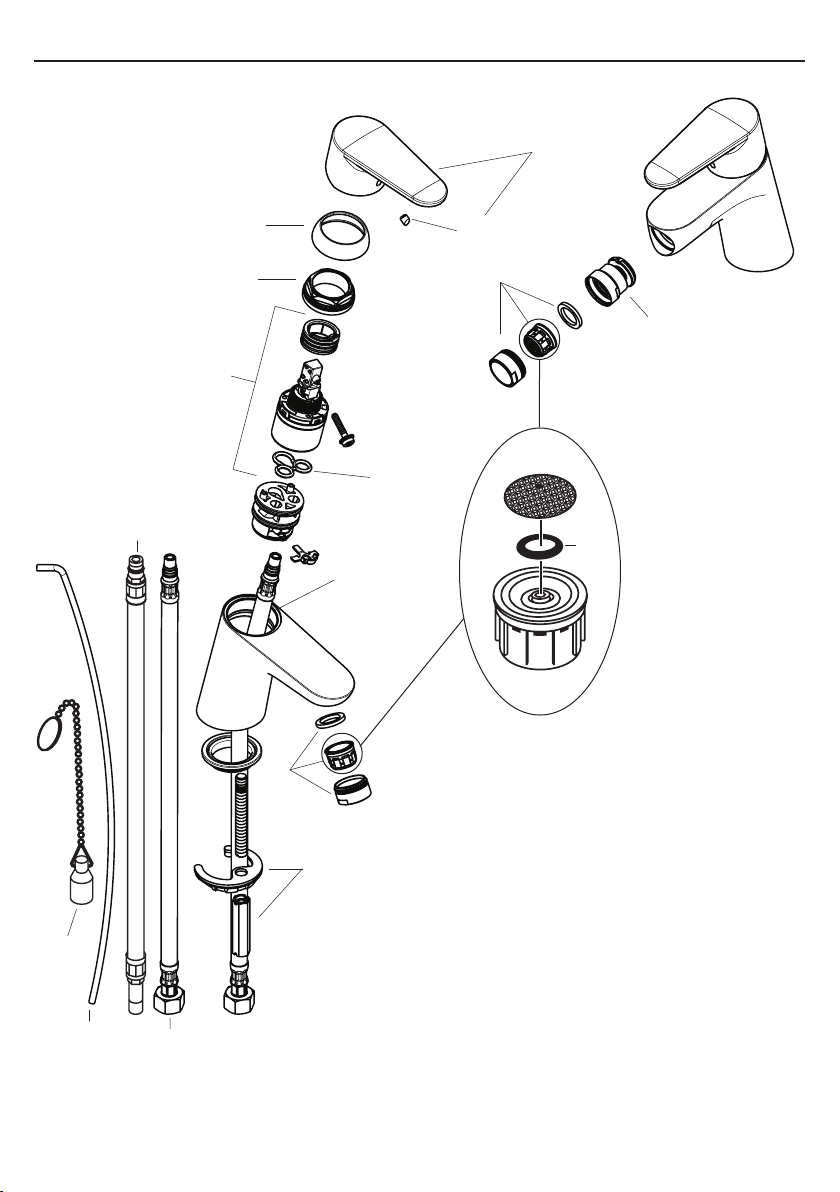

Serviceteile (siehe Seite 2)
Gri 98532000
1.1 Gristopfen 96338000
Kappe 97406000
Mutter 97209000
Kartusche kpl. 92730000
Luftsprudler 13912000
Zugstange 96657000
Schaftbefestigung 96016000
Anschlussschlauch 3/8“ 97206000
Anschlussschlauch Ø 10 96321000
Kette für Ablaufstopfen 97109000
Dichtung 95008000
Kugelgelenk 92036000
Sonderzubehör
X Montageschlüssel Set 58085000
Y Dichtung Ø 45 mm 98996000
(nicht im Lieferumfang enthalten)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

8
Français
Attention! La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables.
Montage
Purger les conduites d‘alimentation.
Placer le mitigeur avec le joint caoutchouc sur le
lavabo.
Mettre en place le disque métallique avec la rondelle de
xation, pousser la tige letée et serrer les écrous.
Branchement impératif par robinet d‘arrêt et d‘équerre
ou par raccord avec bague de serrage en laiton et
joint d‘étanchéïté; L‘eau chaude à gauche - l‘eau
froide à droite.
31730000/31731000/31920000
Fixer la tirette.
Il est conseillé d‘équilibrer les pressions de l‘eau chaude
et froide.
Instructions de service
En levant ou appuyant l‘étrier de commande on actionne
l‘ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauge = eau chaude.
Informations techniques
Cette robinetterie est en série equipée d’un EcoS-
mart® (limiteur de débit).
Débit avec EcoSmart: 7 l/min 0,3 MPa
Débit con EcoSmart: 14 l/min 0,3 MPa
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d‘eau chaude: max. 80° C
Température recommandée: 65° C
Les mitigeurs monocommandes Hansgrohe fonctionnent
également en association à des chaue-eau à commande
hydraulique ou thermique à condition que la pression soit
au minimum de 0,15 MPa.
Dans ce cas, veuiller enlever sur le mitigeur de lavabo le
EcoSmart® (limiteur de débit 5a) qui se trouve derrière
l‘aérateur.
Mitigeur avec limitation de la température: consulter la
page 38 pour le réglage
Une limitation de la température n‘est pas nécessaire quand
1.
2.
3.
4.
5.
le mitigeur est alimenté par un chaue-eau instantané.
Pièces détachées (voir pages 2)
poignée 98532000
1.1 cache vis 96338000
capot sphérique 97406000
écrou 97209000
cartouche cpl. 92730000
aerator 13912000
tirette 96657000
xation 96016000
exible de raccordements 3/8“ 97206000
exible de raccordements Ø 10 96321000
chaîne pour clapet 97109000
joint 95008000
rotule 92036000
Accessoires en option
X clé de montage 58085000
Y joint Ø 45 mm 98996000
(ne fait pas partie de la fourniture)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

9
English
Important! The tting must be installed, ushed and
tested after the valid norms.
Assembly
Flush through the supply pipes.
Place the mixer including the sealing washer in posi-
tion on the basin.
Slide the xation piece including the washer over the
threaded pins and tighten the nuts.
Connect the supply pipes to the isolation valves; cold
right - hot left.
31730000/31731000/31920000
Connect the pull rod to the pop-up waste.
The hot and cold supplies must be of equal pressures.
Operation
The mixer is activated by lifting the lever handle.
Turning to the left = warmer water,
turning to the right = cooler water.
Technical Data
This mixer series-produced with EcoSmart®
(ow limiter).
Rate of ow with EcoSmart: 7 l/min 0,3 MPa
Rate of ow without EcoSmart: 14 l/min 0,3 MPa
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Hansgrohe single lever mixers can be used together with
hydraulically and thermically controlled continuous ow
heaters if the ow pressure is at least 0,15 MPa.
If the continuous water heater causes any problems or there
is not enough ow of water, the EcoSmart® (5a) located
behind the aerator must be removed.
To adjust the hot water limiter on single lever mixers, please
see page 38.
1.
2.
3.
4.
5.
No adjustment is necessary when using a continuous ow
water heater.
Spare parts (voir pages 2)
handle 98532000
1.1 screw cover 96338000
ange 97406000
nut 97209000
cartridge cpl. 92730000
aerator 13912000
pull rod 96657000
xing set 96016000
connection hose 3/8“ 97206000
connection hose Ø 10 96321000
chain for plug 97109000
seal 95008000
ball joint 92036000
Special accessories
X special tool set 58085000
Y seal Ø 45 mm 98996000
(order as an extra)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

10
Italiano
Attenzione! La rubinetteria deve essere installata, pulita
e testata secondo le istruzioni riportate!
Montaggio
Collegare le uscite principali.
Inserire il rubinetto con spessore nel sanitario.
Spingere la rosetta scorrevole e la rosetta di appoggio
sopra i tubi ed avvitare i dadi.
Collegare i tubi collegamento alle valvole ad an-
golo.
Freddo a destra - caldo a sinistra.
31730000/31731000/31920000
Collegare la barra di trazione alle valvola di sca-
rico.
Attenzione! Compensare le dierenze di pressione tra i
collegamenti dell‘acqua fredda e dell‘acqua calda.
Procedura
Il miscelatore é azionato dal sollevamento della leva.
Girando a sinistra = acqua calda.
Girando a destra = acqua fredda.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di usso).
Rate of ow with EcoSmart: 7 l/min 0,3 MPa
Potenza di erogaz. senza EcoSmart: 14 l/min 0,3 MPa
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell‘acqua calda: max. 80° C
Temp. dell‘acqua calda consigliata: 65° C
I miscelatori Hansgrohe possono venire usati con caldaie
a „bassa pressione“ se la pressione del usso è almeno
di 0,15 MPa.
Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare il
EcoSmart® (limitatore di usso 5a) dietro la valvola di
aerazione.
Regolazione del limitatore di erogazione di acqua calde
dei miscelatori monocomando, vedere pagina 38.
1.
2.
3.
4.
5.
6.
In combinazione con le caldaie istantanee, il limitatore di
erogazione di acqua calda non è necessario.
Parti di ricambio (vedi pagg. 2)
maniglia 98532000
1.1 tappino 96338000
cappuccio 97406000
ghiera di ssaggio 97209000
cartuccia completa 92730000
rompigetto 13912000
asta salterello 96657000
set di ssaggio 96016000
raccordo essibile 3/8“ 97206000
raccordo essibile Ø 10 96321000
catena per tappo 97109000
guarnizione 95008000
snodo sferico 92036000
Accessori speciali
X chiave per montaggio 58085000
Y guarnizione Ø 45 mm 98996000
(non contenuto nel volume di fornitura)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

11
Español
¡Atención! El grifo tiene que ser instalado, probado y
testado, según las normas en vigor.
Montaje
Purgar las tuberías de auencia.
Colocar la grifería en el lavabo junto con el elemento
intermedio de goma.
Ponar el anillo de deslizamiento y la arandela metallica
sobre las piezas roscadas y appretar las tuercas.
Empalmar los tubos de unión con las llaves de es-
cuadra.
Frío hacia la derecha, caliente hacia la izquierda.
31730000/31731000/31920000
Unir el tirador con la válvula automática.
Grandes diferencias de presión entre los empalmes de
agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla hacia
arriba.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
Datos técnicos
Grifo con recuctor de caudal de serie
EcoSmart®.
Caudal máximo con EcoSmart: 7 l/min 0,3 MPa
Caudal máximo sin EcoSmart: 14 l/min 0,3 MPa
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del
agua caliente: 65° C
Los mezcladores Hansgrohe pueden ser utilizado junto con
calentadores continuos de agua que sean manejados de
manera hidráulica o térmica, siempre que la presión del
caudal ascienda a un mínimo de 0,15 MPa.
En caso de problemas con el calentador instantáneo o
cuando se desen más caudal de agua puede quitarse
el EcoSmart® (limitador del caudal 5a), situado detrás
del aireador.
Regolazione del limitatore di erogazione di acqua calde
dei miscelatori monocomando, vedere pagina 38.
In combinazione con le caldaie istantanee, il limitatore di
1.
2.
3.
4.
5.
6.
erogazione di acqua calda non è necessario.
Repuestos (ver página 2)
Mando 98532000
1.1 Tapón 96338000
Florón 97406000
Tuerca 97209000
Cartucho completo 92730000
Aireador 13912000
Tirador 96657000
Set de jación 96016000
Conexión exible 3/8“ 97206000
Conexión exible Ø 10 96321000
Cadena para tapón 97109000
Junta 95008000
Rótula 92036000
Opcional
X Llave de montaje 58085000
Y Junta Ø 45 mm 98996000
(no incluido en el suministro)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

12
Nederlands
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Montage
Toevoerleidingen vakkundig doorspoelen.
Kraan met afdichtingsring in de wastafel monteren en
schroeven aandraaien.
Kraan met afdichtingsring in de wastafel monteren en
schroeve aandraaien.
Aansluitpijpjes aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
31730000/31731000/31920000
Trekstang aan de afvoerplug bevestigen.
Grote drukverschillen tussen de kouden warm wateraan-
sluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de meng-
kraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Technische gegevens
Kraan met EcoSmart® (doorstroombegren-
zer).
Doorstroomcapaciteit met EcoSmart: 7 l/min 0,3 MPa
Doorstroomcap. zonder EcoSmart: 14 l/min 0,3 MPa
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Hansgrohe ééngreepsmengkranen kunnen samen met hy-
draulisch en thermisch gestuurde geisers gebruikt worden
indien de uitstroomdruk min. 0,15 MPa bedraagt.
Bij problemen met doorstroomtoestellen of wanneer een
grotere waterdoorstroom gewenst is, kan men de EcoS-
mart® (doorstroom-regelaar 5a) die achter de perlator
is gemonteerd, eenvoudig verwijderen.
Eéngreepsmengkranen met warmwaterbegrenzing, instel-
ling zie blz. 38.
1.
2.
3.
4.
5.
6.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Service onderdelen (zie blz. 2)
greep 98532000
1.1 greepstopje 96338000
afdekkap 97406000
moer 97209000
kardoes kompl. 92730000
perlator 13912000
trekstang 96657000
schachtbevestigingsset 96016000
aansluitslang 3/8“ 97206000
aansluitslang Ø 10 96321000
ketti voor stop 97109000
dichting 95008000
kogelgewricht 92036000
Toebehoren
X afvoer montagesleutel 58085000
Y dichting Ø 45 mm 98996000
(behoort niet tot het leveringspakket)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

13
Dansk
Advarsel! Ifølge gældende regler, skal armaturet mon-
teres, skylles igennem og afprøves.
Montering
Skyl tilførselsledningene grundig.
Montér armaturet i håndvasken med mellemlags-
skive.
Skyd glideskive og mellemlagsskive over gevindstutsen
og stram skruerne.
Kobbel tilslutningsslange til stopventilerne.
Koldt højre, varmt venstre.
31730000/31731000/31920000
Montér løftop-stangen til aøbsventilen.
Større trykforskelle mellem koldt og varmt vand bør ud-
jævnes.
Brugsanvisning
Ved at hæve bøjlegrebet åbnes for vandet.
Drejing til venstre = varmt vand,
drejing til højre = koldt vand.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser).
Gennemstrømnigskap.
med EcoSmart: 7 l/min 0,3 MPa
Gennemstrømnigskap.
uden EcoSmart: 14 l/min 0,3 MPa
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Hansgrohe etgrebsarmaturer kan anvendes i forbindelse
med hydraulisk- og termiskstyrede gennemstrømningsvand-
varmere ved et vandtryk på 0,15 MPa.
Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoSmart®
(gennemstrømningsbegrænseren 5a), der sidder i perla-
toren, fjernes.
Etgrebsarmaturer med varmtvandsbegrænsning, justering
1.
2.
3.
4.
5.
6.
se side 38.
I forbindelse med gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Reservedele (se s. 2)
Greb 98532000
1.1 Dækknap til greb 96338000
Dækskive 97406000
Møtrik 97209000
Indmad 92730000
Perlator 13912000
Løftop-stang 96657000
Festedel 96016000
Tilslutningsslange 3/8“ 97206000
Tilslutningsslange Ø 10 96321000
Kæde til aøbsprop 97109000
Pakning 95008000
Kugleled 92036000
Specialtilbehør
X Monteringsnøgle-sæt 58085000
Y Pakning Ø 45 mm 98996000
(ikke med i leveringsomfang)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

14
Português
Atenção! A misturadora deve ser instalada, purgada e
testada de acordo com as normas em vigor.
Montagem
Purgue a canalização.
Colocar a misturadora com o vedante no lavatório.
Enar os vedantes e a peça de xação e aperte as
porcas.
Ligar os tubos de alimentação da misturadora às
torneiras de esquadria.
Fria à direita - quente à esquerda.
31730000/31731000/31920000
Ligar a vareta à alavanca da válvula automática.
Grandes diferenças entre as pressões das águas quente
e fria devem ser compensadas.
Funcionamento
A misturadora é aberta levantando o manípulo de ala-
vanca.
Rodando para a esquerda = água quente.
Rodando para a direita = água fria.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal).
Caudal com EcoSmart: 7 l/min 0,3 MPa
Caudal sem EcoSmart: 14 l/min 0,3 MPa
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
As misturadoras monocomando Hansgrohe podem ser
utilizadas com esquentadores (de controlo térmico ou
hidráulico) desde que a pressão de utilização seja, no
minimo, de 0,15 MPa.
Neste caso o EcoSmart® (limitador de caudal 5a) existente
por trás do emulsor deverá ser retirado.
Misturadora monocomando equipada com limitador de
temperatura (vide pàg.38).
1.
2.
3.
4.
5.
6.
Em combinação com caldeira ou esquentador instantâneo
o limitador de água quente não se aplica.
Peças de substituição (ver página 2)
Manípulo 98532000
1.1 Tampa de parafuso 96338000
Espelho 97406000
Porca 97209000
Cartucho (completo) 92730000
Emulsor 13912000
Vareta 96657000
Porca de xação 96016000
Tubo exível 3/8“ 97206000
Tubo exível Ø 10 96321000
Corrente para tampão 97109000
Vedante 95008000
Emulsor rotativo 92036000
Acessórios especiais
X chave especial 58085000
Y Vedante Ø 45 mm 98996000
(não incluído no volume de fornecimento)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

15
Polski
Uwaga! Armatura musi być zamontowana, przepłukana
i wypróbowana według obowiązujących norm.
Montaż
Przepłukać instalację
Wstawić armaturę z uszczelką na umywalkę.
Podkładkę i śrubę mocującą przełożyć przez węże
przyłączeniowe i trzpień gwintowany, dokręcić
nakrętką.
Podłączyć wężyki do zaworków kątowych, zimna
prawo - ciepła lewo.
31730000/31731000/31920000
Podłączyć cięgno z zaworem odpływowym.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Obsługa
Przez skierowanie uchwytu do góry następuje jego uru-
chomienie.
Obrót uchwytu w lewo = ciepła woda,
Obrót uchwytu w prawo = zimna woda.
Dane techniczne
Armatura produkowana seryjnie z funkcją EcoS-
mart® (ogranicznik przepływu).
Wydajność przepływu z
ogranicznikiem przepływu EcoSmart: 7 l/min 0,3 MPa
Wydajność przepływu bez
ogranicznika przepływu EcoSmart: 14 l/min 0,3 MPa
Ciśnienie robocze: max. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: max. 80° C
Zalecana temperatura wody gorącej: 65° C
Mieszacze jednouchwytowe Hansgrohe mogą być stoso-
wane w połączeniu z przepływowymi podgrzewaczami
wody, sterowanymi hydraulicznie i termicznie, gdy ciśnienie
wody wynosi co najmniej 0,15 MPa.
W przypadku problemów z przepływowymi podgrzewa-
czami wody lub jeśli chce się uzyskać większy przepływ
wody, można usunąć EcoSmart® (ogranicznik przepływu
5a) znajdujący się za napowietrzaczem.
1.
2.
3.
4.
5.
Mieszacz jednouchwytowy z ogranicznikiem temperatury
wody, ustawianie, patrz str. 38.
W połączeniu z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest konieczny.
Części serwisowe (patrz strona 2)
Uchwyt 98532000
1.1 Zaślepka uchwyt 96338000
Rozeta kulowa 97406000
Nakrętka 97209000
Wkład kpl. 92730000
Napowietrzacz 13912000
Cięgno 96657000
Mocowanie 96016000
Wąż przyłączeniowy 3/8“ 97206000
Wąż przyłączeniowy Ø 10 96321000
Łańcuszek do korka odpływowego 97109000
Uszczelka 95008000
Przegub kulowy 92036000
Wyposażenie specjalne
X Zestaw kluczy montażowych 58085000
Y Uszczelka Ø 45 mm 98996000
(Nie jest częścią dostawy)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

16
Česky
Pozor! Armatura se musí montovat, proplachovat a tes-
tovat podle platných norem.
Montáž
Přívodní trubky odborně propláchnout.
Armaturu s vložkou nasadit do umy-vadla.
Podložku a upevňovací podložku posunout přes
připojovací hadičky a stavěcí šrouby se zářezy a
maticemi pevně utáhnout.
Připojovací hadičky připojit na rohové ventily,
studená vpravo, teplá vlevo.
31730000/31731000/31920000
Táhlo spojit s odtokovým ventilem.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené
a teplé vody.
Ovládání
Baterie se otevírá zvednutím rukojeti.
Otočení doleva = teplá voda,
otočení doprava = studená voda.
Technické údaje
Armatura je sériově vybavena omezovačem
průtoku (EcoSmart®).
Průtok s omezovačem průtoku: 7 l/min 0,3 MPa
Průtok bez omezovače průtoku: 14 l/min 0,3 MPa
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80° C
Doporučená teplota horké vody: 65° C
Pákové baterie Hansgrohe mohou být používány ve spojení
s hydraulicky nebo tepelně řízenými průtokovými ohřívači,
pokud tlak při průtoku je alespoň 0,15 MPa.
Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněn omezovač
průtoku (5a), který je umístěn za perlátorem.
Páková baterie s omezením horké vody, seřízení viz. str.
38.
Ve spojení s průtokovými ohřívači není uzávěr teplé vody
nutný.
1.
2.
3.
4.
5.
6.
Servisní díly (viz strana 2)
rukojeť 98532000
1.1 krytka šroubu 96338000
krytka 97406000
matka 97209000
kartuše kompl. 92730000
perlátor 13912000
táhlo 96657000
upevnění dříky 96016000
připojovací hadička 3/8“ 97206000
připojovací hadička Ø 10 96321000
retízek k zátce odtoku 97109000
těsnění 95008000
kulový kloub 92036000
Zvláštní příslušenství
X sada montážních klíčů 58085000
Y těsnění Ø 45 mm 98996000
(není součástí dodávky)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

17
Slovensky
Pozor! Armatúra sa musí montovať, preplachovať a tes-
tovať podľa platných noriem.
Montáž
Prívodné trubky odborne prepláchnuť.
Batériu spolu s tesniacou podložkou nasadiť na
umývadlo.
Podložku a upevňovaciu podložku nasunúť cez
pripojovacie hadičky a nastavovacie skrutky. Maticu
dotiahnuť.
Pripojiť pripájacie hadičky na rohové ventily, studený
vpravo - teplý vľavo
31730000/31731000/31920000
Ťažnú tyč spojiť s odtokovým entilom.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej
vody musia byť vyrovnané.
Obsluha
Nadvihnutím páky sa zmiešavacia batéria otvorí.
Otočenie páky vľavo = teplá voda.
Otočenie páky vpravo = studená voda.
Technické údaje
Sériovo vyrábaná batéria s EcoSmart® (prie-
tokový ventil).
Prietokové množstvo s
prietokovým ventilom EcoSmart: 7 l/min 0,3 MPa
Prietokové množstvo
bez prietokového ventilu EcoSmart: 14 l/min 0,3 MPa
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80° C
Doporučená teplota teplej vody: 65° C
Pákové batérie rmy Hansgrohe môžu byť používané v
spojení s hydraulicky a tepelne riadenými prietokovými
ohrievačmi, pokiaľ je tlak prúdu aspoň 0,15 MPa.
Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovat
prietokový ventil (5a) EcoSmart®, ktorý je umiestnený
za perlátorom.
Páková batéria s obmedzením teplej vody, nastavenie
1.
2.
3.
4.
5.
viď.str. 38.
V spojení s prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Servisné diely (viď strana 2)
rukoväť 98532000
1.1 kryt skrutky 96338000
krytka 97406000
matica 97209000
kartuša kompl. 92730000
perlátor 13912000
ťažná tyč 96657000
upevnenie pomocou kolíka 96016000
pripájacia hadička 3/8“ 97206000
pripájacia hadička Ø 10 96321000
Retiazka k zátke odtoku 97109000
tesnenie 95008000
guľový kĺb 92036000
Zvláštne príslušenstvo
X sada montážnych kľúčov 58085000
Y tesnenie Ø 45 mm 98996000
(nie je súčasťou dodávky)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

18
中文
注意！ 必须按照现行的规定安装，冲洗和
测试产品。
安装
将进水管洗净。
把龙头和垫圈装在盥洗台上。
将垫圈和固定片套到软管和螺销上，并
用螺母固定。
连接三角阀和连接软管：左热右冷。
31730000/31731000/31920000
连接拉杆和排水阀。
冷热水管间过大的压力差必须予以平衡。
操作
提起手柄，龙头开启。
向左偏转：热水
向右偏转：冷水
技术参数
本产品配有EcoSmart®（流量限制装置）
带有节流器时的流速： 7 l/min 0,3 MPa
不带节流器时的流速： 14 l/min 0,3 MPa
工作压强： max. 1 MPa
推荐工作压强： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： max. 80° C
推荐热水温度： 65° C
如果水压达到 0,15 MPa以上，汉斯格雅单
手柄龙头可以和液压式或热控式直流式热
水器一起使用。
如果使用直流式热水器有问题，或要求更大
的水流量，可以把位于水波器后面的流量限
制器（5a）拆除。
1.
2.
3.
4.
5.
带有热水控制器的单手柄龙头的调节方法，
参见第38页。
如果与连续流热水器一起使用，则不必作
任何调节。
备用零件 (参见第页 2)
手柄 98532000
1.1 螺钉帽 96338000
法兰 97406000
螺母 97209000
阀体 92730000
水波器 13912000
提拉杆 96657000
固定件 96016000
连接软管 3/8“ 97206000
连接软管 Ø10 96321000
落水链 97109000
垫圈 95008000
球接 92036000
选装附件
X 专用工具套件 58085000
Y 垫圈 Ø 45 mm 98996000
(不在供货范围内)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

19
Русский
ВНИМАНИЕ! Смеситель должен быть смонтирован
по действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и безупречность
работы.
Монтаж
тщательно промыть водопроводные трубы, спустив
некоторое количество воды;
вставить смеситель с прокладкой в раковину
надеть прокладку и крепежный диск снизу на
соединительные шланги, завернуть гайки рукой и
затянуть винты отерткой;
присоединить подводку к угловым вентилям:
холодный справа, горячий слева
31730000/31731000/31920000
присоединить тяги открытия и закрытия;
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Эксплуатация
cмеситель открывается поднятием рычага. Поворот
рычага налево открывает горячую воду;
поворот рычага направо открывает холодную воду.
Технические данные
Смесители зтой серии оснащены ограничителем
потока воды (EcoSmart®)
Пропускная способность: 7 l/min 0,3 МПа
Пропускная способность
без ограничителя потока воды
(EcoSmart): 14 l/min 0,3 МПа
Рабочее давление: max. 1 MPa
Рекомендуемое рабочее
давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: max. 80° C
Рекомендуемая темп. гор. воды: 65° C
Однорычажные смесители фирмы HANSGROHE можно
использоватЬ с электроводонагревателями бойлерного
типа при минимальном давлении 0,15 МПа.
1.
2.
3.
4.
5.
Если появятся проблемы с бойлером или потребуется
увеличить расход воды (5a), который находится в
подводке смесителя.
Однорычажный смеситель имеет ограничитель расхода
горячей воды (см. Стр. 38: юстировка).
Κомплеκт (см. стр. 2)
Рукоятка 98532000
1.1 Пробка декоративная 96338000
Cферический колпачок 97406000
Гайка 97209000
Картридж 92730000
Аэратор 13912000
Тяга 96657000
Крепеж 96016000
Подводка 3/8“ 97206000
Подводка Ø 10 96321000
Цепочка для сливной пробки 97109000
Уплотнение 95008000
Шаровой шарнир 92036000
Специальные принадлежности
X Набор монтажных ключей 58085000
Y Уплотнение Ø 45 mm 98996000
(не включено в объем поставки!)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�

20
Magyar
Figyelem! A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
Szerelés
A vezetékeket gondosan átöblítjük.
A csaptelepet a közdarabbal a mosdóba helyez-
zük.
Az alsó alátétet és a rögzítő alátétet a bekötőcsö-
vekre és a menetesrúdra felhúzzuk, majd az anyával
rögzítjük.
A bekötőcsöveket rácsatlakoztatjuk a sarokszelepekre
(hideg jobbra, meleg balra)
31730000/31731000/31920000
A leeresztő rudat kössük össze a leeresztő szelep-
pel.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyo-
máskülönbséget kikell egyenlíteni!
Használat
A keverőcsapot a fogantyú emelésével nyitjuk ki. Balra
csavarva meleg víz, jobbra csavarva hideg víz folyik.
Műszaki adatok
A csaptelep szériakivitelben el van látva EcoS-
mart® (átfolyás-határoló) berendezéssel.
Átfolyó vízmennyiség vízkorlátozóval: 7 l/min 0,3 MPa
Átfolyási teljesítmény, EcoSmart nélkül: 14 l/min 0,3 MPa
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80° C
Forróvíz javasolt hőmérséklete: 65° C
A Hansgrohe egykaros keverő csaptelepek beépíthetők
hidraulikus- és hőszabályozással ellátott átfolyós vízmelegí-
tőknél egyaránt, ha a víznyomás legalább 0,15 MPa.
Ha problémák adódnak az átfolyós vízmelegítõvel vagy
nagyobb átfolyó vízmennyiségre van szükség, eltávolítható
a EcoSmart® (átfolyás- korlátozó 5a) a perlátor mögül.
Az egykaros, melegvíz-korlátozóval ellátott keverő csap-
telep beállítását lásd a 38. oldalon.
Az átfolyó rendszerű vízmelegítőknél nem szükséges a
melegvíz-korlátozó.
1.
2.
3.
4.
5.
Tartozékok (lásd a oldalon 2)
Fogantyú 98532000
1.1 Takaródugó a csavarhoz 96338000
Golyórozetta 97406000
Anya 97209000
Betét 92730000
perlátor 13912000
leeresztő rúd 96657000
Alsó rögzítőrész 96016000
Bekötőcső 3/8“ 97206000
Bekötőcső Ø 10 96321000
Lánc leeresztő dugóhoz 97109000
Tömítés 95008000
Golyóscsukló 92036000
Egyéb tartozék
X Szerelőkulcs-készlet 58085000
Y Tömítés Ø 45 mm 98996000
(a szállítási egység nem tartalmazza)
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
