Hans Grohe AXOR Uno 38420 Series User manual

Montageanleitung
Uno
38420XXX
Uno
38620XXX

2 3
Uno
38420XXX
Uno
38620XXX

2 3
6
1.1
2
3
9
1
11
4
7
5
8
6
1.1
2
3
1
11
4
7
5
10
Uno
38420XXX
Uno
38620XXX

4 5
1.
2.
Montage / Installation / Montaggio / Montaje / Montering / Montagem / Montaż
1.
2.
1
3
5
2
6
4
1.
2.
150

4 5
Montage / Installation / Montaggio / Montaje / Montering / Montagem / Montaż
7

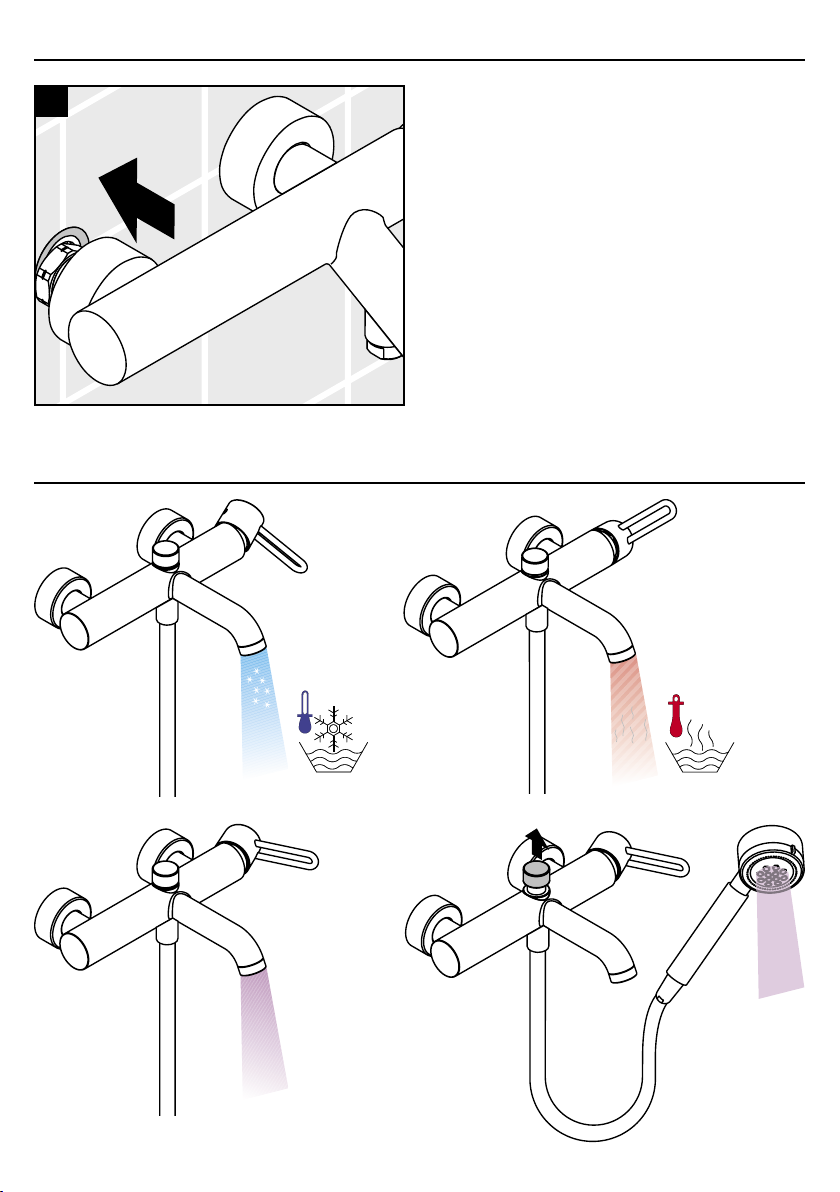

Bedienung / Instructions de service / Operation / Procedura / Manejo / Bediening
Brugsanvisning / Funcionamento / Obsługa

6 7
Achtung!
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal
jährlich).
Eigensicher gegen Rückfließen
Attention!
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN 1717
ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une
fois par an).
Avec dispositif anti-retour
Attention!
The non return valves must be checked regularly
according to DIN EN 1717 in accordance with
national or regional regulations (at least once a
year).
anti-pollution function
Attenzione!
La valvola di non ritorno deve essere controllata
regolarmente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
Sicurezza antiriflusso
Atención!
Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año, por lo
menos).
Seguro contra el retorno
Let op!
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Beveiligd tegen terugstromen
Bemærk!
Ifølge DIN EN 1717 skal gennem-
strømningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt (mindst en
gang om året).
Med indbygget kontraventil
Atenção!
As válvulas anti-retorno devem ser verificadas
regularmente de acordo com a DIN EN 1717
segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Função anti-retorno e anti-vácuo
Uwaga!
Zawory zwrotne muszą być, według normy
DIN EN 1717 na regionalnych warunkach,
kontrolowane (przynajmniej raz w roku).
Zabezpieczenie przed przepływem zwrotnym

6 7
Actung! Die Armatur muss nach den gültigen Nor-
men montiert, gespült und geprüft werden!
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
Durchflussleistung: ca. 17 l/min 0,3 MPa
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemp.: 65° C
Anschlussmaße: 150 ± 16 mm
Anschlüsse G ": kalt rechts - warm links
Prüfzeichen
38420XXX: PA-IX 9866/IIDB
SVGW 0504-4961
38620XXX: PA-IX 9699/IB
Eigensicher gegen Rückfließen
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
Einhandmischer mit Warmwasserbegrenzung,

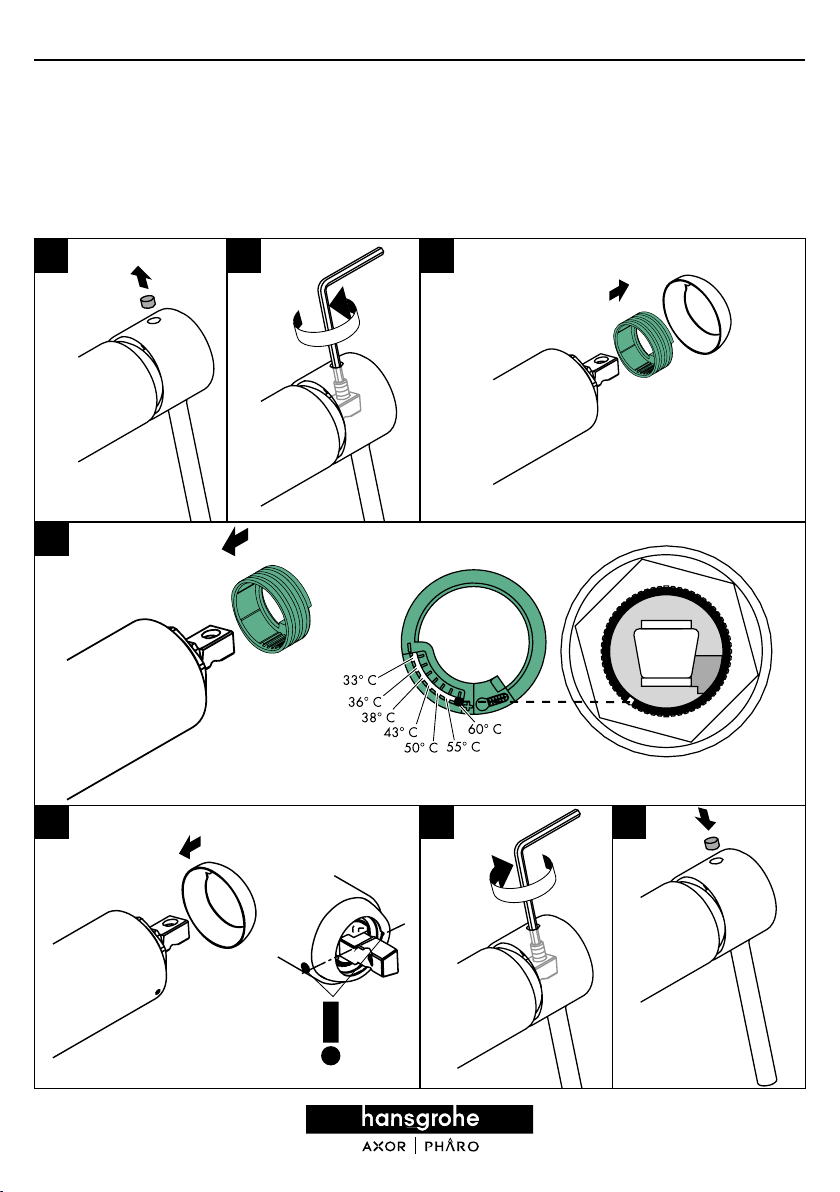

Justierung siehe Seite 12.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 0,15 MPa beträgt.

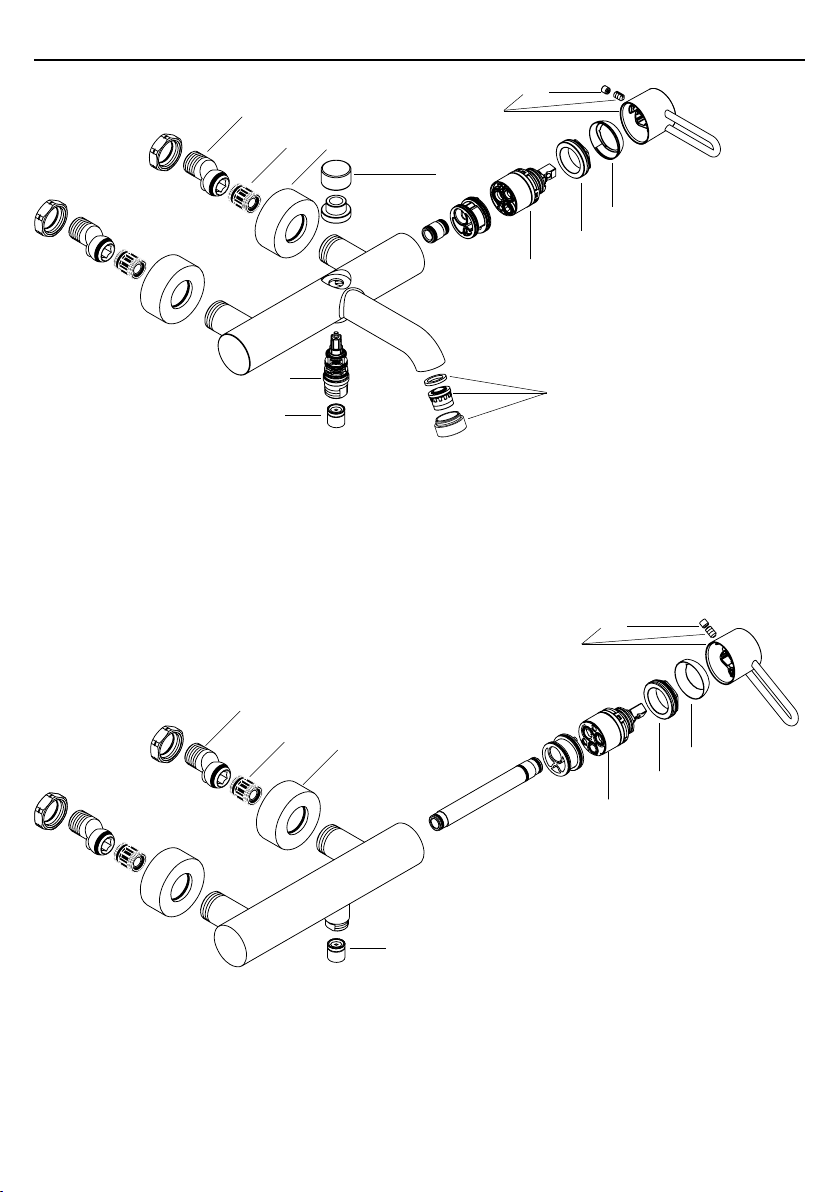

Serviceteile (siehe Seite 3)
1 Griff 38094XXX
1.1 Griffstopfen 96762000
2 Kappe 96763XXX
3 Mutter 97209000
4 Kartusche kpl. 96764000
5 Rosette 97507XXX
6 Schalldämpfer 96429000
7 S-Anschlüsse 96742000
8 Zugknopf 97355XXX
9 Luftsprudler kpl. 97356XXX
10 Umsteller kpl. 94077000
11 Rückflussverhinderer DW 15 94074000
XXX = Farbcodierung
000 chrom
810 satinox®
Deutsch Français
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables!
Informations techniques
Pression max. de service autorisée: 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
Débit à 0,3 MPa: 17 l/min
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Raccordement G ": eau froide à droite
eau chaude à gauche
entr'axe 150±16mm
Claasification accoustique et
débit 38420XXX: SVGW 0504-4961
Avec dispositif anti-retour
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Mitigeur avec limitation de la température: pour le
réglrage voir page 12.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Les mitigeurs monocommandes Hansgrohe fonc-
tionnent également en association à des chauffe-eau
à commande hydraulique ou thermique à condition
que la pression soit au minimum de 0,15 MPa.
Pièces détachées (voir pages 3)
1 poignée 38094XXX
1.1 cache vis 96762000
2 capot sphérique 96763XXX
3 écrou á six pans 97209000
4 cartouche cpl. 96764000
5 rosace 97507XXX
6 silencieux 96429000
7 raccords-S 96742000
8 bouton d’inverseur 97355XXX
9 mousseur 97356XXX
10 inverseur cpl. 94077000
11 clapet anti-retour DW 15 94074000
XXX = Couleurs
000 chromé
810 satinox®

8 9
Attention! The fitting must be installed, flushed and
tested after the valid norms!
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
Rate of flow: 17 l/min 0,3 MPa
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Centre distance: 150 ± 16 mm
Connections G ": cold right - hot left
Test certificates:
38420XXX WRAS 0605011
38620XXX WRAS 0605012
Anti pollution function
The hot and cold supplies must be of equal
pressures.
To adjust the hot water limiter on single lever mixers,
please see page 12.
No adjustment is necessary when using a continuous
flow water heater.
Hansgrohe single lever mixers can be used together
with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0,15 MPa.
Spare parts (see page 3)
1 handle 38094XXX
1.1 screw cover 96762000
2 flange 96763XXX
3 nut 97209000
4 cartridge cpl. 96764000
5 flange 97507XXX
6 noise reduction 96429000
7 ball S - unions 96742000
8 diverter knob 97355XXX
9 aerator cpl. 97356XXX
10 selector assy 94077000
11 non return valve DW 15 94074000
XXX = Colors
000 chrome plated
810 satinox®
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate!
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
Portata di erogazione: 17 l/min 0,3 MPa
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Distanza di raccordo: 150 ± 16 mm
Raccordi: G "
Segno di verifica SVGW 0504-4961
Sicurezza antiriflusso
Attenzione!
Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua
calda.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pagina
12. In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione del
flusso è almeno di 0,15 MPa.
Parti di ricambio (vedi pagg. 3)
1 manopola 38094XXX
1.1 tappino 96762000
2 cappuccio 96763XXX
3 ghiera di fissaggio 97209000
4 cartuccia completa 96764000
5 copertura 97507XXX
6 sorbente acustico 96429000
7 raccordi eccentrici 96742000
8 pomello deviatore 97355XXX
9 rompigetto compl. 97356XXX
10 deviatore completo 94077000
11 valvola antiriflusso DW 15 94074000
XXX = Trattamento
000 cromato
810 satinox®
ItalianoEnglish

8 9
NederlandsEspañol
¡ATENCION! El grifo tiene que ser instalado,
probado y testado, según las normas en vigor.
Datos técnicos
Presión en servicio: max .1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
Caudal máximo: 17 l/min 0,3 MPa
Temperatura del agua caliente: max. 80° C
Temp. recomendada del
agua caliente: 65° C
Racores excéntricos G ": 150 ± 16 mm
Seguro contra el retorno
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 12.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores contínuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión del caudal ascienda a un mínimo
de 0,15 MPa.
Repuestos (ver página 3)
1 Mando 38094XXX
1.1 Tapón 96762000
2 Florón 96763XXX
3 Tuerca 97209000
4 Cartucho 96764000
5 Florón 97507XXX
6 Silenciador 96429000
7 Excéntrica standard 96742000
8 Tirador inversor 97355XXX
9 Aireador completo 97356XXX
10 Inversor completo 94077000
11 Válvula antirretorno DW 15 94074000
XXX = Acabados
000cromado
810satinox®
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren!
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
Doorstroomcapaciteit: 17 l/min 0,3 MPa
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Aansluitmaten: 150 ± 16 mm
Aansluitingen G ": koud rechts
warm links
Keurmerk KIWA
Beveiligd tegen terugstromen
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 12.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 0,15
MPa bedraagt.
Service onderdelen (zie pag. 3)
1 greep 38094XXX
1.1 greepstop 96762000
2 afdekkap 96763XXX
3 moer 97209000
4 kardoes kompl. 96764000
5 rozet 97507XXX
6 slagdemper 96429000
7 S-koppelingen 96742000
8 trekknop 97355XXX
9 mousseur kompl. 97356XXX
10 omstelling kompl. 94077000
11 terugslagklep DW 15 94074000
XXX = Kleuren
000 verchroomd
810 satinox®

10 11
PortuguêsDansk
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Tekniske Data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
Gennemstrømnigskapacitet : 17 l/min 0,3 MPa
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemp.: 65° C
Tilslutningsmål: 150 ± 16 mm
Tilslutninger G ": Koldt højre
varmt venstre
Med indbygget kontraventil
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Et-grebsarmaturer med varmtvandsbegrænsning,
justering se side 12.
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa.
Reservedele (se s. 3)
1 Greb 38094XXX
1.1 Dækknap til greb 96762000
2 Dækroset 96763XXX
3 Møtrik 97209000
4 Indmad kpl. 96764000
5 Roset 97507XXX
6 Støjdæmper 96429000
7 Ekxentrisk forskruning 96742000
8 Trykknapp 97355XXX
9 Perlator kpl. 97356XXX
10 Omstiller kpl. 94077000
11 Kontraventil DW 15 94074000
XXX = Overflade
000 Krom
810 Satinox®
Atenção! A misturadora deve ser instalada, purgada
e testada de acordo com as normas em vigor.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
Caudal: 17 l/min 0,3 MPa
Temperatura da água quente: max. 80° C
Temp. da água quente recomendada: 65° C
Distância entre eixos: 150 ± 16 mm
Ligações G ": fria à direita
quente à esquerda
Função anti-retorno e anti-vácuo
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Misturadora momocomando equipada com limitador
de temperatura (vide pàg. 12).
Não se aplica quando são utilizados esquentadores
instantâneos.
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de controlo térmico
ou hidráulico) desde que a pressão de utilização
seja, no minimo, de 0,15 MPa.
Peças de substituição (ver página 3)
1 Manípulo 38094XXX
1.1 Tampa de parafuso 96762000
2 Espelho 96763XXX
3 Porca 97209000
4 Cartucho (completa) 96764000
5 Espelho 97507XXX
6 Redutor de ruído 96429000
7 Excêntrico 96742000
8 Manípulo do inversor 97355XXX
9 Emulsor 97356XXX
10 Inversor (completa) 94077000
11 Válvula anti-retorno DW 15 94074000
XXX = Acabamentos
000 cromado
810 satinox®

10 11
Uwaga! Armatura musi być zamontowa-
na, przepłukana i wypróbowana według
obowiązujących norm!
Dane techniczne
Ciśnienie max.: 1 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
Przepływ 0,3 MPa: o.17 l/min
Maksymalna temp. wody gorącej: 80° C
Zalecana temperatura wody gorącej: 65° C
Wymiary montażowe: 150 ± 16 mm
Przyłącza wody G˝" : zimna z prawej
gorąca z lewej
Zabezpieczenie przed przepływem zwrotnym
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 12.
W połączeniu z przepływowymi podgrzewaczami
wody blokada wody gorącej nie jest konieczna.
Części serwisowe (zobacz str. 3)
1 Uchwyt 38094XXX
1.1 Korek maskujący 96762000
2 Rozeta kulowa 96763XXX
3 Nakrętka 97209000
4 Wkład kpl. 96764000
5 Rozeta 97507XXX
6 Tłumik dźwieków 96429000
7 Przyłącze–S 96742000
8 Kulka przełącznik 97355XXX
9 Napowietrzacz (perlator) 97356XXX
10 Przełącznik kpl. 94077000
11 Zabezpiecz. przepływu
zwrotnego DW 15 94074000
XXX = Kody kolorystyki
000 chrom
810 satinox®
Polski

12
05/2006 9.05104.01
Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
1 32
4
5 6
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 0,3 MPa.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 0,3 MPa.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 0,3 MPa.
7
SW 3 mm
SW 3 mm
2 x
SW 3 mm
