Hans Grohe Vernis Shape 71463000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
JP 取扱説明書/施工説明書 32
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
日本語 32
Vernis Shape
71463000 / 71464000

2
Deutsch
Montage (siehe Seite 33)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: 70°C / 4 min
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
• Eigensicher gegen Rückfließen
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 35)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 36)
Durchflussdiagramm (siehe Seite 36)
Serviceteile (siehe Seite 40)
Reinigung (siehe Seite 37)
Bedienung (siehe Seite 38)
Störung Ursache Abhilfe
Wenig Wasser - Filtereinsatz der Brause ver-
schmutzt
- Filtereinsatz zwischen Brause und
Schlauch reinigen
- Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen / austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht
ausgebaut
- Drossel aus der Handbrause
entfernen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen

3
Français
Montage (voir pages 33)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: 70°C / 4 min
• Le produit est exclusivement conçu pour de l'eau
potable!
• Avec dispositif anti-retour
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 35)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 36)
Diagramme du débit (voir pages 36)
Pièces détachées (voir pages 40)
Nettoyage (voir pages 37)
Instructions de service
(voir pages 38)
Dysfonctionnement Origine Solution
Pas assez d´eau - élément-filtre de douchette
encrassé
- Nettoyer le élément-filtre entre la
douchette et le flexible
- aérateur entartré ou encrassé - Nettoyer l' aérateur ou le changer
éventuellement
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal
positionné
- Positionner le limiteur de tempéra-
ture
La chauffe-eau instantané ne
s'allume pas
- Réducteur de débit non démonté - Démonter le réducteur de débit de
la douchette
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la
douchette et le flexible

4
English
Assembly (see page 33)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: 70°C / 4 min
• The product is exclusively designed for drinking
water!
• Safety against backflow
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 35)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Dimensions (see page 36)
Flow diagram (see page 36)
Spare parts (see page 40)
Cleaning (see page 37)
Operation (see page 38)
Fault Cause Remedy
Insufficient water - filter insert shower dirty - Clean filter insert between shower
and hose
- Aerator calcified, dirty - Clean aerator, replace as
necessary
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t
removed
- Remove flow limiter
- Shower filter seal dirty - Clean filter seal between shower
and hose

5
Italiano
Montaggio (vedi pagg. 33)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: 70°C / 4 min
• Il prodotto è concepito esclusivamente per acqua
potabile!
• Sicurezza antiriflusso
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 35)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Ingombri (vedi pagg. 36)
Diagramma flusso (vedi pagg. 36)
Parti di ricambio (vedi pagg. 40)
Pulitura (vedi pagg. 37)
Procedura (vedi pagg. 38)
Problema Possibile causa Rimedio
Scarsità d'acqua - elemento di filtro della doccia
sporca
- Pulire elemento di filtro tra doccia
e flessibile
- Rompigetto difettosa, pieno di
calcare
- Pulire oppure sostituire il rompiget-
to
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell'acqua calda - Limitazione dell'acqua calda
regolata male
- Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora - Il limitatore di portata non è stato
smontato dalla doccetta
- Smontare il limitatore di portata
dalla doccetta
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile

6
Español
Montaje (ver página 33)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: 70°C / 4 min
• El producto ha sido concebido exclusivamente para
agua potable.
• Seguro contra el retorno

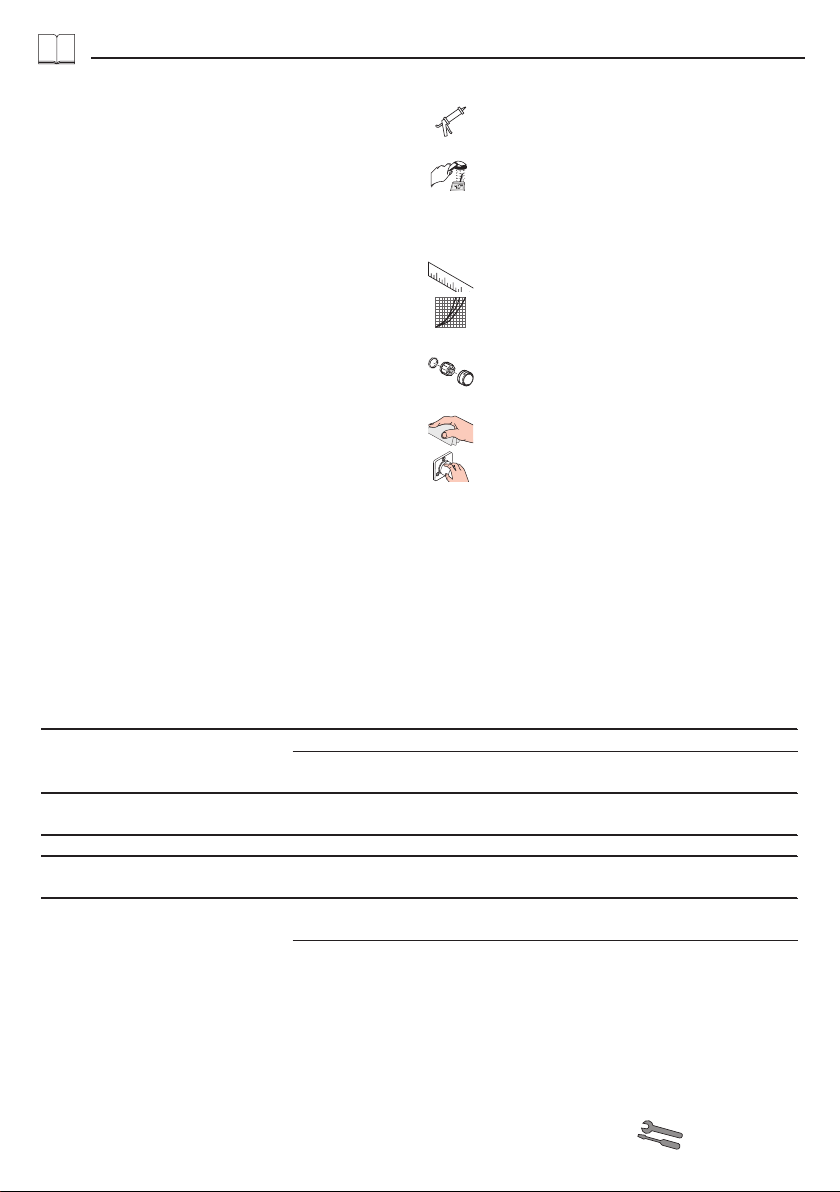

Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 35)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Dimensiones (ver página 36)
Diagrama de circulación
(ver página 36)
Repuestos (ver página 40)
Limpiar (ver página 37)
Manejo (ver página 38)
Problema Causa Solución
Sale poca agua - elemento de filtro de la teleducha
sucio
- Limpiar / Cambiar filtro entre flexo
y teleducha
- Aireador con cal o sucio - impiar / cambiary aireador
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Temperatura del agua caliente
demasiado baja
- tope de agua caliente mal - ajustar tope
Calentador instantáneo no se
enciende
- no se ha quitado limitador de
caudal de la teleducha
- quitar limitador de caudal
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo
y teleducha

7
Nederlands
Montage (zie blz. 33)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: 70°C / 4 min
• Het product is uitsluitend ontworpen voor drinkwater!
• Beveiligd tegen terugstromen
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 35)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Maten (zie blz. 36)
Doorstroomdiagram (zie blz. 36)
Service onderdelen (zie blz. 40)
Reinigen (zie blz. 37)
Bediening (zie blz. 38)
Storing Oorzaak Oplossing
Weinig water - filter handdouche verstopt - Filter handdouche reinigen
- Perlator verstopt - Perlator reinigen / uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te
laag
- Heetwaterbegrenzer verkeerd
ingesteld
- Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Begrenzer uit handdouche
verwijderen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen

8
Dansk
Montering (se s. 33)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: 70°C / 4 min
• Produktet er udelukkende beregnet til drikkevand!
• Med indbygget kontraventil
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 35)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Målene (se s. 36)
Gennemstrømningsdiagram
(se s. 36)
Reservedele (se s. 40)
Rengøring (se s. 37)
Brugsanvisning (se s. 38)
Fejl Årsag Hjælp
For lidt vand - Filterindsats bruser er snavset - Rengør sien filterindsats bruser og
slange
- Tilkalket/snavset perlator - Rengør / udskift perlator
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er
forkert indstillet
- Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke
fjernet
- Afmonter vandsparen i håndbruse-
ren
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange

9
Português
Montagem (ver página 33)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: 70°C / 4 min
• Este produto foi única e exclusivamente concebido
para água potável!
• Função anti-retorno e anti-vácuo
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 35)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Medidas (ver página 36)
Fluxograma (ver página 36)
Peças de substituição
(ver página 40)
Limpeza (ver página 37)
Funcionamento (ver página 38)
Falha Causa Solução
Água insuficiente - Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
- Emulsor sujo - Limpar / trocar o emulsor
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Temperatura da água quente muito
baixa
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de temperatura
O esquentador instantâneo não
funciona
- O limitador de caudal não foi
retirado
- Retirar o limitador de caudal
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível

10
Polski
Montaż (patrz strona 33)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: 70°C / 4 min
• Produkt przeznaczony wyłącznie do wody pitnej!
• Zabezpieczony przed przepływem zwrotnym
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 35)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest
zalecane.
Wymiary (patrz strona 36)
Schemat przepływu
(patrz strona 36)
Części serwisowe (patrz strona 40)
Czyszczenie (patrz strona 37)
Obsługa (patrz strona 38)
Usterka Przyczyna Pomoc
Mała ilość wody - Zabrudzona uszczelka wkładką
filtra w prysznicu
- Oczyścić uszczelkę z wkładką
filtra pomiędzy prysznicem a
wężem
- Napowietrzacz zakamieniony,
zabrudzony
- Oczyścić / wymienić napowie-
trzacz
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
- Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody
nie załącza się
- Dławik przepływu nie został
usunięty z prysznica ręcznego
- Usunąć dławik z prysznica
ręcznego
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
