Hans Grohe Metris Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30 Talis
31618000 / 31611000 /
31620000
Metris S
31162000 / 31163000
Metris Classic
31000XXX / 31003XXX
Metris
31085000 / 31086000 /
31251000

Montage siehe Seite 31
Prüfzeichen (siehe Seite 36)
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 40)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Serviceteile (siehe Seite 37)
XXX= Farbcodierung
000 chrom
820 brushed nickel
Durchflussdiagramm
(siehe Seite 36)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 35)
Warmwasserbegrenzung (siehe
Seite 34)
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 34. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!

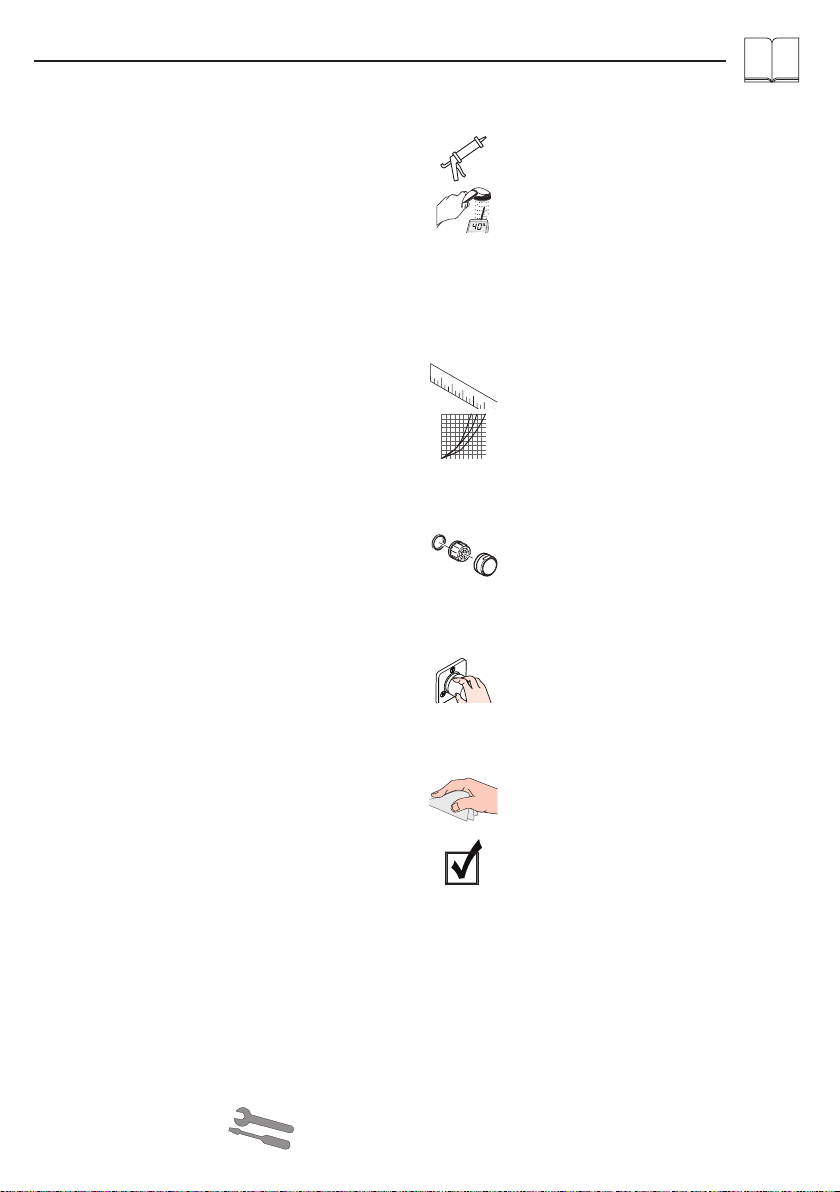

Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
• Hansgrohe Armaturen können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden, wenn der
Fließdruck mindestens 0,15 MPa beträgt.
Technische Daten
Armatur serienmäßig mit EcoSmart®
(Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max.70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir page 31
Classification acoustique et
débit (voir page 36)
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir page
40)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Pièces détachées (voir pages 37)
XXX= Couleurs
000 chromé
820 brushed nickel
Diagramme du débit
(voir page 36)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir page 35)
Limiteur d’eau chaude (voir
page 34)
Mitigeur avec limitation de la température:
voir la page 34 pour le réglage. Une
limitation de la température n’est pas
recommandée quand le mitigeur est
alimenté par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d’eau doit être plus important, il est possible
d’enlever l’EcoSmart® (limiteur de débit) se trouvant
derrière l’aérateur.
• Les mitigeurs Hansgrohe fonctionnent également
en association à des chauffe-eau à commande
hydraulique ou thermique à condition que la pression
soit au minimum de 0,15 MPa.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max.70°C / 4 min
Le produit est exclusivement conçu pour de l‘eau
potable!
Français
3

Assembly see page 31
Test certificate (see page 36)
Cleaning
see enclosed brochure.
Operation (see page 40)
Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a prolonged
period of non-use.
Spare parts (see page 37)
XXX= Colors
000 chrome plated
820 brushed nickel
Flow diagram
(see page 36)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 35)
Hot water limiter (see page 34)
To adjust the hot water limiter on single lever
mixers, please see page 34. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Do not use silicone containing acetic acid!
Symbol description
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
• Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous
flow heaters if the flow pressure is at least 0,15 MPa.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max.70°C / 4 min
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Segno di verifica (vedi pagg. 36)
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 40)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Parti di ricambio (vedi pagg. 37)
XXX= Trattamento
000 cromato
820 brushed nickel
Diagramma flusso
(vedi pagg. 36)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 35)
Limitatore di acqua calda (vedi
pagg. 34)
Per la regolazione del limitatore di
erogazione di acqua calda dei miscelatori
monocomando, vedi Pagina 34. Un
limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non
è consigliabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
• I miscelatori Hansgrohe possono venire usati con
caldaie a “bassa pressione” se la pressione di flusso è
almeno di 0,15 MPa.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Disinfezione termica: max.70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Marca de verificación (ver
página 36)
Limpiar
ver el folleto adjunto.
Manejo (ver página 40)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Repuestos (ver página 37)
XXX= Acabados
000 cromado
820 brushed nickel
Diagrama de circulación
(ver página 36)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 35)
Limitación del agua caliente
(ver página 34)
Uso como mezclador monomando con
limitación del caudal de agua caliente:
ver ajuste en pagina 34. En combianción
con calentadores instantáneos no es
recomendable limitar el caudal de agua
caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
• Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max.70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Keurmerk (zie blz. 36)
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 40)
Hansgrohe raadt aan om ‘s morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Service onderdelen (zie blz. 37)
XXX= Kleuren
000 verchroomd
820 brushed nickel
Doorstroomdiagram
(zie blz. 36)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 35)
Warmwaterbegrenzing (zie blz.
34)
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie blz.
34. In combinatie met geisers wordt een
warmwaterbegrenzing niet aanbevolen.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Technische gegevens
Armatuur standaard met EcoSmart®
(doorstroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max.70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Godkendelse (se s. 36)
Rengøring
se venligst den vedlagte brochure.
Bediening (se s. 40)
Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som
drikkevand.
Reservedele (se s. 37)
XXX= Overflade
000 Krom
820 Brushed nickel
Gennemstrømningsdiagram
(se s. 36)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 35)
Varmtvandsbegrænsning (se s.
34)
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 34. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
• Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
Tekniske data
Armaturet er forsynet med EcoSmart®
(gennemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max.70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Marca de controlo (ver página
36)
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 40)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Peças de substituição (ver página
37)
XXX= Acabamentos
000 cromado
820 brushed nickel
Fluxograma
(ver página 36)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 35)
Limitador de água quente (ver
página 34)
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 34). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
é recomendado.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
• As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo,
de 0,15 MPa.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max.70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Znak jakości (patrz strona 36)
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 40)
Hansgrohe zaleca, by z rana lub po
dłuższym czasie niekorzystania, pierwsze
pół litra wody nie używać jako wody pitnej.
Części serwisowe (patrz strona
37)
XXX= kody wykończenia powierzchni
000 chrom
820 nikiel szorowany
Schemat przepływu
(patrz strona 36)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 35)
Ogranicznik ciepłej wody (patrz
strona 34)
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 34. Używanie
ogranicznika temperatury wody
w połączeniu z przepływowym
podgrzewaczem wody nie jest zalecane.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać
większy przepływ wody, można usunąć EcoSmart®
(ogranicznik przepływu) znajdujący się za
napowietrzaczem.
• Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks.70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Zkušební značka (viz strana 36)
Čištění
viz přiložená brožura.
Ovládání (viz strana 40)
Hansgrohe doporučuje ráno nebo po
delších přestávkách nepoužívat prvního půl
litru jako pitnou vodu.
Servisní díly (viz strana 37)
XXX= kód povrchové úpravy
000 chrom
820 brushed nickel
Diagram průtoku
(viz strana 36)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Rozmìry (viz strana 35)
Omezení teplé vody (viz strana
34)
Páková baterie s omezením horké vody,
seřízení viz. str. 34. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
• Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max.70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 31
Osvedčenie o skúške (viď strana
36)
Čistenie
nájdete v priloženej brožúre.
Obsluha (viď strana 40)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Servisné diely (viď strana 37)
XXX= kód povrchovej úpravy
000 chróm
820 brushed nickel
Diagram prietoku
(viď strana 36)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Rozmery (viď strana 35)
Obmedzenie teplej vody (viď
strana 34)
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 34. V spojení s
prietokovými ohrievačmi sa uzáver teplej
vody neodporúča.
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Produkt sa smie používať len na kúpanie a telesnú
hygienu.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
• Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max.70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

安装 参见第 31 页
检验标记 (参见第36页)
清洗
附有小手册
操作 (参见第40页)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
备用零件 (参见第37页)
XXX= 颜色代码
000 镀铬
820 镍拉丝
流量示意图
(参见第36页)
带有EcoSmart®
无EcoSmart®
大小 (参见第35页)
热水限制 (参见第34页)
带有热水控制器的单手柄龙头的调节
方法，参见第34页。如果与即热式
热水器一起使用，则不建议使用止热水
装置。
请勿使用含有乙酸的硅！
符号说明
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的EcoSmart®
（流量限制器）拆除。
• 如果水压达到0,15MPa以上，汉斯格雅双手柄
龙头可以和液压式或热控式连续流热水器一起
使用。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
13

Монтаж см. стр. 31
Знак технического контроля
(см. стр. 36)
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 40)
Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
Κомплеκт (см. стр. 37)
XXX= Код цвета поверхности
000 хром
820 brushed nickel
Схема потока
(см. стр. 36)
 C EcoSmart®
 Без EcoSmart®
Размеры (см. стр. 35)
Ограничение расхода
горячей воды (см. стр. 34)
Однорычажный смеситель имеет
ограничитель расхода горячей воды
(см. Стр. 34: юстировка). В комбинации
с проточными нагревателями не
рекомендуется установка блокировка
горячей воды!
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
6Указания по технике
безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
6донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
• Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением,
если давление истечения составляет не менее 0,15
МПа.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более.70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Szerelés lásd a 31. oldalon
Vizsgajel (lásd a 36. oldalon)
Tisztítás
lásd a mellékelt brosúrát.
Használat (lásd a 40. oldalon)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
Tartozékok (lásd a 37. oldalon)
XXX= Színkódok
000 króm
820 brushed nickel
Átfolyási diagramm
(lásd a 36. oldalon)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Méretet (lásd a 35. oldalon)
Melegvíz-korlátozás (lásd a 34.
oldalon)
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 34. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem ajánlott a melegvíz-
korlátozó.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható
a perlátor mögül.
• A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább 0,15
MPa.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max.70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Koestusmerkki (katso sivu 36)
Puhdistus
katso oheinen esite
Käyttö (katso sivu 40)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole
käytetty pitkään aikaan.
Varaosat (katso sivu 37)
XXX= Värikoodi
000 kromi
820 harjattu nikkeli
Virtausdiagrammi
(katso sivu 36)
 sisältää EcoSmart®
 ilman EcoSmart®
Mitat (katso sivu 35)
Kuumanveden rajoitin (katso
sivu 34)
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 34.
Lämpimän veden rajoitusta ei suositella
läpivirtauskuumentimen yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Jos läpivirtauskuumentimen kanssa on ongelmia
tai jos halutaan suurempaa veden virtausmäärää,
voidaan poreenmuodostajan takana oleva EcoSmart®
(virtauksenrajoitin) poistaa.
• Hansgrohe kalusteita voi käyttää hydraulisesti
tai termisesti ohjattujen läpivirtauskuumentimien
yhteydessä, jos virtauspaine on vähintään 0,15 MPa.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks.70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
16

Montering se sidan 31
Testsigill (se sidan 36)
Rengöring
se den medföljande broschyren
Hantering (se sidan 40)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Reservdelar (se sidan 37)
XXX= Färgkodning
000 krom
820 borstad nickel
Flödesschema
(se sidan 36)
 med EcoSmart®
 utan EcoSmart®
Måtten (se sidan 35)
Varmvattenreglering (se sidan
34)
Enhandsblandare med varmvattenreglering,
justering se sidan 34. Tillsammans med
varmvattenberedare rekommenderas inte en
varmvattenreglering.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Produkten får bara användas till kroppshygien med
bad och dusch.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
• Om det är problem med vattenberedaren eller
om större vattenflöde önskas kan EcoSmart®
(flödeskontroll) som sitter bakom perlatorn tas bort.
• Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare
när flödestrycket uppgår till minst 0,15 MPa.
Tekniska data
Blandare seriemässigt med EcoSmart®
(flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max.70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Bandymo pažyma (žr. psl. 36)
Valymas
žr. pridedamoje brošiūroje.
Eksploatacija (žr. psl. 40)
Naudojant po ilgesnės pertraukos,
„Hansgrohe“ rekomenduoja pirmo pusės
litro vandens nevartoti kaip geriamojo.
Atsarginės dalys (žr. psl. 37)
XXX= Spalva
000 chrom
820 brushed nickel
Pralaidumo diagrama
(žr. psl. 36)
 su EcoSmart®
 be EcoSmart®
Išmatavimai (žr. psl. 35)
Karšto vandens ribotuvas (žr.
psl. 34)
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 34).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nerekomenduojamas.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Jei yra problemų su momentiniu vandens šildytuvu
ar neužtenka vandens srauto, galima pašalinti už
aeratoriaus esantį „EcoSmart®“ (vandens srauto
ribotuvą).
• “Hansgrohe” maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Oznaka testiranja (pogledaj
stranicu 36)
Čišćenje
se u priloženoj brošuri.
Upotreba (pogledaj stranicu 40)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Rezervni djelovi (pogledaj
stranicu 37)
XXX= Boje
000 krom
820 brushed nickel
Dijagram protoka
(pogledaj stranicu 36)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Mjere (pogledaj stranicu 35)
Limiter vruće vode (pogledaj
stranicu 34)
Za namještanje jednoručnih miješalica
s limiterom tople vode vidi str. 34. U
kombinaciji s protočnim bojlerima nije
preporučljiva primjena sustava za blokiranje
dotoka tople vode.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
• Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Montajı Bakınız sayfa 31
Kontrol işareti (Bakınız sayfa 36)
Temizleme
birlikte verilen broşür
Kullanımı (Bakınız sayfa 40)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Yedek Parçalar (Bakınız sayfa 37)
XXX= Renkler
000 krom
820 brushed nickel
Akış diyagramı
(Bakınız sayfa 36)
 EcoSmart® dahil
 EcoSmart® hariç
Ölçüleri (Bakınız sayfa 35)
Sıcak su sınırlaması (Bakınız
sayfa 34)
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 34. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısı önerilmez.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında
problemler söz konusu ise veya akan su miktarının
daha fazla olması isteniyorsa, perlatörün arka
tarafındaki EcoSmart® (akış sınırlayıcısı) sökülüp
çıkarılabilir.
• Hansgrohe bataryaları, akış basıncı en az 0,15
MPa olursa hidrolik ve termik kumandalı şofbenlerle
bağlantılı olarak kullanılabilir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
