Hans Grohe Raindance Rainfall User manual

Raindance Rainfall
15947180
DE Montageanleitung 2
FR Instructions de montage 3
EN assembly instructions 4
IT Istruzioni per Installazione 5
ES Instrucciones de montaje 6
NL Handleiding 7
DK Monteringsvejledning 8
PT Manual de Instalación 9
PL Instrukcja montażu 10
CS Montážní návod 11
SK Montážny návod 12
ZH 组装说明 13
RU Инструкция по монтажу 14
HU Szerelési útmutató 15
FI Asennusohje 16
SV Monteringsanvisning 17
LT Montavimo instrukcijos 18
HR Uputstva za instalaciju 19
TR Montaj kılavuzu 20
RO Instrucţiuni de montare 21
EL Οδηγία συναρμολόγησης 22
SL Navodila za montažo 23
ET Paigaldusjuhend 24
LV Montāžas instrukcija 25
SR Uputstvo za montažu 26
NO Montasjeveiledning 27
BG Инструкция за употреба 28
SQ Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ 30

2
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montage siehe Seite 48
Sonderzubehör (siehe Seite 31) nicht im Lieferumfang
enthalten
Serviceteile (siehe Seite 31)
Ablauf
Die Ablaufleistung muss mehr als 50 l/min betragen.
Der nicht benötigte Abgang muss mit einem Blindstopfen
abgedichtet werden.
Trio Universal Absperr- und Umstellventil
Quattro Vierwegeumstellung
Unterputz-Ventil
In diesem Bereich ist eine Wandverstärkung notwendig.
Kaltwasser
Warmwasser
Mitte Duschwanne
Montagebeispiele (siehe Seite 34 - 47)
12 V
230 V
Leerrohr
Netzteil
Schutzbereich (siehe Seite 33)
Durchflussdiagramm (siehe Seite 34 - 47)
Maße (siehe Seite 32)
Kein essigsäurehaltiges Silikon verwenden!

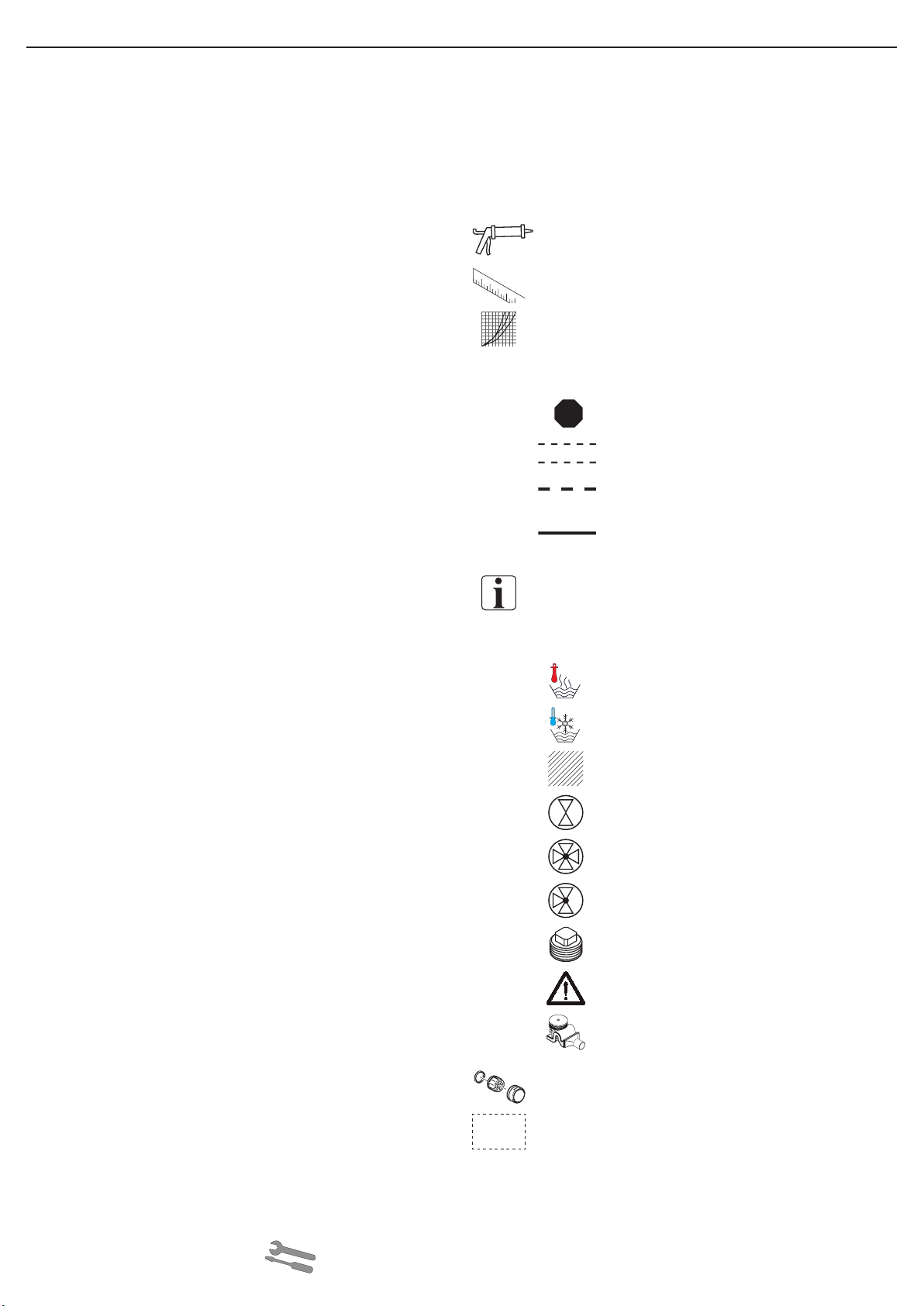

Symbolerklärung
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Empfohlene Heißwassertemperatur: 42°C
 Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
 Elektroanschluss
Die Installations- und Prüfungsarbeiten sind von einer zugelassenen
Elektrofachkraft, unter Berücksichtigung von VDE 0100 Teil 701 u. IEC 60364-
7-701, auszuführen.
Bei der Elektroinstallation sind die entsprechenden VDE-, Landes- und EVU-
Vorschriften in der jeweils gültigen Fassung einzuhalten.
Die gesamte Stromversorgung erfolgt über einen 230V/N/PE/50Hz
Wechselstromanschluss.
Die Absicherung muss über eine Fehlerstrom-Schutzeinrichtung (RCD/ FI) mit
einem Bemessungsdifferenzstrom ≤ 30 mA erfolgen.
Die Absicherung muss in regelmäßigen Abständen auf ihre Funktion überprüft
werden.
Die Umgebungstemperatur darf nicht größer als 50 ºC sein.
Es muss gewährleistet sein dass das Produkt vom Netz getrennt werden kann, z.
B. durch einen allpoligen Schalter nach EN 60335-1 Abs. 24.3.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft
werden. (Installation nach EN 1717)
• Der Grundkörper 15947180 kann nur senkrecht eingebaut werden!
• Der Grundkörper kann entsprechend der baulichen Gegebenheiten montiert
werden (Montagebeispiele siehe Seite 48 und 49).
A Installation auf die Wand.
B Installation auf die Wand. Hier mit flexiblem Abstandshalter durch 10er
Stockschrauben.
C Montage auf Trägersystem.
D Installation an Fertighaus-Montageplatten oder Fertigzellen.
E Installation direkt in die Wand.
• Um Anschlussstücke einzudrehen oder den Montagering zu verstellen, die iBox
mittels eines Rohrstücks in den Schraubstock einspannen. (siehe Seite 50)
• Die Dichtmanschette darf nicht heiß verklebt werden.
• Falls die iBox universal heiß verklebt werden soll, muss darauf geachtet werden,
dass diese nicht beschädigt wird.
• Sämtliche Arbeiten dürfen nur im spannungsfreien Zustand vorgenommen werden.
• Für das im Fertigset mitgelieferte Netzteil muss eine Unterputzdose (> Ø 60 mm)
mit einer 230 V Zuleitung vorgesehen werden.
• Das Netzteil darf nicht in Schutzbereich 0, 1 oder 2 eingebaut werden.
• Die Unterputzdose ist über ein Leerrohr EN 20 mit dem Grundset verbunden.
• Die Distanz zwischen Unterputzdose und Grundset darf maximal 6,5 m betragen.
• Das Leerrohr muss mindestens alle 500 mm fixiert werden und der Biegeradius
muss größer als 100 mm sein.
• Alle Komponenten müssen zugänglich bleiben.
• Wird der Raindance Rainfall in Verbindung mit einem RainBrain eingesetzt,
erfolgt die Stromversorgung direkt über das RainBrain (siehe Seite 34). Das beim
Raindance Rainfall mitgelieferte Netzteil und die Verbindungsleitung sind dann
nicht notwendig. Somit muss auch keine Unterputzdose vorgesehen werden. In
diesem Fall muss allerdings das Verbindungskabel #95351000 dazu bestellt
werden!
Deutsch

3
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montage voir page 48
Accessoires en option (voir page 31) ne fait pas partie
de la fourniture
Pièces détachées (voir page 31)
Vidage
Le débit de vidage doit être supérieur à 50 l/min.
La sortie non utilisée doit être condamnée avec un
bouchon laiton.
Trio Robinet d‘arrêt avec inverseur
Quattro inverseur quatre voies
Robinet d‘arrêt encastré
Le mur n‘a pas besoin d‘être renforcé à cet endroit
Eau froide
Eau chaude
Centre cuvette de douche
Exemples de montage (voir page 34 - 47)
12 V
230 V
Tube vide
transfo
Zone de protection (voir page 33)
Diagramme du débit (voir page 34 - 47)
Dimensions (voir page 32)
Ne pas utiliser de silicone contenant de l’acide acétique!
Description du symbole
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 60°C
Température recommandée: 42°C
 Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Il est conseillé d‘équilibrer les pressions de l‘eau chaude et froide.
 Raccord électrique
Les travaux d’installation et de contrôle doivent être effectués par un électricien
agréé en conformité avec les dispositions des normes VDE 0100 partie 701 et
CEI 60364-7-701.
Respecter les consignes VDE, nationale et EVU correspondantes, dans leur
version en vigueur.
L'ensemble de l'alimentation électrique est réalisé par le biais d'un raccordement
à courant alternatif de 230V/N/PE/50Hz.
La protection par fusibles doit se faire avec un dispositif de protection par
courant de défaut (RCD/ FI) avec un courant différentiel résiduel de maximum
30 mA.
Le fonctionnement de la protection par fusibles doit être vérifié à intervalles
réguliers.
La température ambiante ne doit pas être supérieure à 50ºC.
La possibilité de séparation du secteur doit être garantie pour le produit, par ex.
par une fiche multipolaire selon EN 60335-1 para. 24.3.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée conformément aux normes
valables. (Installation selon EN 1717)
• Le corps de base 15947180 ne peut être installé qu‘à la verticale!
• La pièce de base peut être installée selon les différentes (possibilités voir pages 48
et 49).
A Installation au mur.
B Installation au mur avec une vis de distance.
C Montage sur système support.
D Installation encastrée sur plaques de montage d‘un préfabriqué ou sur
cellules préparées.
E Installation directement dans le mur.
• Pour monter les différents raccords ou régler la bague de montage, fixer l´iBox
avec un tuyau dans l‘étau. (voir page 50)
• La manchette étanche ne doit pas être collée à chaud.
• Faire attention que l´iBox ne soit pas détériorée par un collage à chaud.
• Tous les travaux ne doivent être faits qu‘à l‘état hors tension.
• Prévoir une prise de courant-interrupteur sous crépi (> Ø 60 mm) avec
alimentation de 230 V pour le transformateur fourni avec le kit
• Le transformateur ne doit être monté que dans la zone de protection 0, 1 ou 2.
• La prise de courant-interrupteur sous crépi est reliée au kit de base par une gaine
vide EN 20
• La distance entre la prise de courant-interrupteur sous crépi et le kit de base ne doit
pas excéder 6,5 m
• La gaine vide doit être fixée au moins tous les 500 mm, et le rayon de courbure
doit être supérieur à 100 mm.
• Tous les éléments doivent rester accessibles.
• Si Raindance Rainfall est utilisé en liaison avec un RainBrain, le courant est
directement alimenté par le RainBrain (voir page 34). Le bloc d‘alimentation et
le câble de raccord livrés avec Raindance Rainfall ne sont alors plus nécessaires.
De ce fait, il n‘est pas besoin de prévoir une prise sous crépi. Dans ce cas, il faut
cependant commander en plus le câble de raccord #95351000 !
Français

4
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Assembly see page 48
Special accessories (see page 31) order as an extra
Spare parts (see page 31)
Waste
The waste drain performance must be more than 50 l/
min.
Plug the unused outlet.
Trio 2-Way Diverter Valve with integrated Shut-off valve
Quattro 4-Way Diverter Valve
Shut off valve
The wall must be reinforced in this area.
Cold water
Warm water
Center shower tub
Installation example (see page 34 - 47)
12 V
230 V
Empty pipe
transformer
Protected area (see page 33)
Flow diagram (see page 34 - 47)
Dimensions (see page 32)
Do not use silicone containing acetic acid!
Symbol description
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Recommended hot water temp.: 42°C
 Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The hot and cold supplies must be of equal pressures.
 Electrical connection
The installation and testing work must be performed by a skilled electrician in
observance of VDE 0100 part 701 and IEC 60364-7-701.
The current version of the applicable regulations from VDE, local authorities and
utility companies must be observed for electric installation work.
The entire power is supplied via a 230V/N/PE/50Hz AC connection.
The system must be protected via a leakage current protective device (RCD/ FI)
with a measurement difference current of ≤ 30 mA.
The proper function of this fusing/protection must be checked at regular intervals.
The ambient temperature must not be higher than 50ºC.
It must be ensured that the product can be disconnected from the mains, e.g. via
a an all-pin switch as per EN 60335-1, sect. 24.3
Installation Instructions
• The fitting must be installed, flushed and tested after the valid norms. (Installation to
EN 1717)
• The basic body 15947180 can only be installed vertically!
• The iBox can depending on the building application be mounted in different ways,
Installation examples please see page 48 and 49.
A Direct wall installation.
B Direct wall installation with 10 mm adjustable mounting studs.
C Installation on carrier system.
D Installation on prefabricated house installation panels or finished cells.
E Brick wall installation.
• To turn in the supply pipes or to adjust the installation ring, fix the iBox with a pipe
in the vice. (see page 50)
• The gasket is not suitable for hot glue.
• If the iBox universal should be hot glued, please take care that the mixer is not
damaged.
• Any work may only be carried out in a de-energized state.
• For the transformer supplied with the ready-to-use set, a flush-mounted outlet socket
(> Ø 60 mm) with a 230 V supply line must be provided.
• The transformer must not be installed in protection zones 0, 1 or 2.
• The flush-mounted outlet socket is connected with the basic set via an empty
conduit EN 20.
• The clearance between flush-mounted outlet socket and basic set may amount to
max. 6,5 m
• This empty pipe must be affixed at least every 500 mm and the bending radius
must be greater than 100 mm.
• All components must remain accessible.
• If the Raindance Rainfall is used in connection with a RainBrain, current is supplied
directly via the RainBrain (see page 34). In this case, you will not need the power
pack and connection cable comprised in the delivery of the Raindance Rainfall.
This means that you do not have to provide a flush-mounted outlet socket. But you
will need a connection cable #95351000 which must be ordered separately!
English

5
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montaggio vedi pagg. 48
Accessori speciali (vedi pagg. 31) non contenuto nel
volume di fornitura
Parti di ricambio (vedi pagg. 31)
Scarico
La portata di scarico deve esere superiore a 50 l/min.
Chiudere con un tappo l‘uscita non utilizzata.
Trio arresto/deviatore
Quattro Valvola a quattro vie
Rubinetto di arresto
In questa zona è necessario un rinforzo della parete.
Acqua fredda
Acqua calda
Centro piatto doccia
Esempio di installazione (vedi pagg. 34 - 47)
12 V
230 V
Tubo vuoto
trasformatore
Zona protetta (vedi pagg. 33)
Diagramma flusso (vedi pagg. 34 - 47)
Ingombri (vedi pagg. 32)
Non utilizzare silicone contenente acido acetico!
Descrizione simbolo
Dati tecnici
Pressione d’uso: max. 0,6 MPa
Pressione d’uso consigliata: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 60°C
Temp. dell’acqua calda consigliata: 42°C
 Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell‘acqua
fredda e dell‘acqua calda.
 Allacciamento elettrico
I lavori di installazione e di controllo vanno eseguiti da un elettricista
specializzato autorizzato, in considerazione della normativa VDE 0100 Parte
701 e IEC 60364-7-701.
Per l'installazione elettrica vanno rispettate le corrispondenti prescrizioni VDE,
del Paese e EVU nella rispettiva versione valida.
L'alimentazione completa della corrente avviene attraverso un collegamento di
corrente alternata 230V/N/PE/50Hz.
Per protezione bisogna installare un circuito di sicurezza per correnti di guasto
(RCD/ FI) con una corrente differenziale nominale di ≤ 30 mA.
È necessario controllare ad intervalli regolari il perfetto funzionamento della
protezione.
La temperatura ambiente non deve essere maggiore di 50 ºC.
Deve essere garantito che il prodotto possa essere separato dalla rete elettrica,
p. es. tramite un interruttore passatutto secondo EN 60335-1 par. 24.3.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata secondo le istruzioni
riportate! (Installazione secondo la norma EN 1717)
• Il corpo base 15947180 può essere installato soltanto in verticale!
• Il corpo incasso può essere installato conformemente alle condizioni edilizie, vedi
esempi di installazione alle pagg. 48 e 49.
A Installazione a muro.
B Installazione a muro. Qui con la regolazione della distanza (vite nr 10).
C Montaggio su struttura portante.
D Installazione su pannelli di montaggio o celle prefabbricate.
E Installazione diretta a muro.
• Per avvitare i raccordi o per regolare l‘anello di montaggio, serrare l’ iBox nella
morsa come illustrato. (vedi pagg. 50)
• Il manicotto di tenuta non deve essere incollato a caldo.
• Fare attenzione che l’ iBox universale non venga danneggiato da collanti a caldo.
• Tutti i lavori devono essere eseguiti solo in stato privo di tensione.
• Per il trasformatore fornito insieme al kit terminale bisogna prevedere una scatola
sotto traccia (> Ø 60 mm) con cavo di alimentazione da 230 V.
• Il trasformatore non può essere installato in zone di protezione 0, 1 e 2.
• La scatola sotto traccia è collegata tramite una canaletta EN 20 con il kit base.
• La distanza tra scatola sotto traccia e kit base deve essere al massimo 6,5 m.
• Il tubo vuoto va fissato almeno ogni 500 mm e il raggio curvato deve essere
maggiore di 100 mm.
• Tutte le componenti devono rimanere accessibili.
• Se il Raindance Rainfall viene impiegato in combinazione con un RainBrain,
l‘alimentazione di corrente avviene direttamente per mezzo del RainBrain (vedi
Pagina 34). L‘alimentatore in dotazione del Raindance Rainfall e il cavo di
collegamento non sono quindi necessari. Con ciò non bisogna prevedere alcuna
scatola sotto traccia. In questo caso però il cavo di collegamento #95351000
deve essere aggiuntivamente ordinato a parte!
Italiano

6
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montaje ver página 48
Opcional (ver página 31) no incluido en el suministro
Repuestos (ver página 31)
Desagüe
El caudal de desagüe debe ser como mínimo de 50 l/min
La salida que no se utiliza debe ser tapada.
Trio llave de paso y distribuidor
Quattro válvula de 4 vías
Llave de paso
En este sector es necesario un refuerzo del muro.
Agua fría
Agua caliente
Centro la plato de ducha
Ejemplos de montaje (ver página 34 - 47)
12 V
230 V
Tubo vacío
Transformador
Área protegida (ver página 33)
Diagrama de circulación (ver página 34 - 47)
Dimensiones (ver página 32)
No utilizar silicona que contiene ácido acético!
Descripción de símbolos
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Temp. recomendada del agua caliente: 42°C
 Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por
aplastamiento o corte.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
 Conexión eléctrica
Las tareas de instalación y prueba únicamente pueden ser realizadas por
personal electricista cualificado, respetando las reglamentaciones de las normas
VDE 0100, parte 701, e IEC 60364-7-701.
Para la instalación eléctrica deben respetarse las disposiciones correspondientes
VDE, de cada país, y EVU en su versión vigente.
La alimentación de energía se realiza por medio de una conexión AC
230V/N/PE/50Hz.
La conexión debe establecerse a través de un dispositivo de protección de
corriente residual (RCD/ FI) con un interruptor diferencial de corriente ≤ 30 mA.
La función del seguro debe ser verificado en lapsos regulares.
La temperatura ambiente no debe superar los 50ºC.
Debe garantizarse que el producto pueda ser separado de la red, p. ej. con un
interruptor para todos los polos, según EN 60335-1 sección 24.3.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado, según las normas en vigor.
(Instalación según DIN 1717)
• La base 15947180 únicamente se puede montar en posición vertical.
• El cuerpo empotrado puede ser colacado según los ejemplos expuestos en las
páginas 48 y 49.
A Instalación directamente sobre la pared.
B Instalación sobre la pared. Aqui con soportes de distanciamiento y tornillos
de acero de 10.
C Montaje en el sistema portante.
D Instalación en placas murales prefabricadas o en celdas prefabricadas.
E Instalación directa en la pared.
• Para enroscar los codos de conexión o ajustar el anillo de montaje, fijar el iBox
universal mediante un trozo de tubería en un tornillo de banco. (ver página 50)
• El manguito de estanqueidad no debe pegarse en caliente.
• No dañar el iBox universal al trabajar con termoadherente.
• Todos los trabajos que se realicen, deben llevarse a cabo en estado sin tensión.
• Para el transformador incluido en el set completo se necesita una toma bajo
revoque (> Ø 60 mm) con un cable de alimentación de 230 V.
• El transformador no debe ser instalado en los sectores de protección 0, 1 ó 2.
• La toma bajo revoque está conectada con el set básico a través de un tubo vacío
EN 20.
• La distancia máxima entre la toma bajo revoque y el set básico no puede ser
superior a los 6,5 m.
• El tubo vacío se debe fijar cada 500 mm, formando un radio de flexión superior
a 100 mm.
• Procure que sean accesibles todos los componentes.
• Cuando se utilice Raindance Rainfall en combinación con un RainBrain, la
alimentación eléctrica debe efectuarse directamente a través del RainBrain
(véase página 34) En ese caso no son necesarios ni el transformador incluido
en el set del Raindance Rainfall ni el cable de conexión. Y por lo tanto tampoco
es necesario preparar una toma bajo revoque. Pero sí es imprescindible pedir
también el cable de conexión #95351000.
Español

7
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montage zie blz. 48
Toebehoren (zie blz. 31) behoort niet tot het
leveringspakket
Service onderdelen (zie blz. 31)
Afvoer
De afvoercapaciteit moet meer dan 50 l/min bedragen.
De niet benodigde uitgang moet met een blindstop
worden afgedicht.
Trio stop- en omstelkraan
Quattro 4-weg omstelkraan
Inbouwstopkraan
In dit bereik is een wandversterking noodzakelijk.
Koud water
Warm water
Midden Douchebak
Montagevoorbeelden (zie blz. 34 - 47)
12 V
230 V
Lege buis
trafo
Veiligheidszone (zie blz. 33)
Doorstroomdiagram (zie blz. 34 - 47)
Maten (zie blz. 32)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Aanbevolen warm water temp.: 42°C
 Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
 Elektrische aansluiting
De installatie- en controlewerkzaamheden moeten uitgevoerd worden door een
geautoriseerde electricien die rekening houdt met de normen VDE 0100 Deel
701 en IEC 60364-7-701.
Bij de elektrische installatie moeten de overeenkomstige VDE-, nationale en EVU-
voorschriften in de geldige versie in acht genomen worden.
De volledige stroomtoevoer gebeurt via een 230V/N/PE/50Hz
wisselstroomaansluiting.
Deze moet middels een 2-polige FI-schakelaar met 30mA afgezekerd worden.
De beveiliging moet regelmatig op functionaliteit gecontroleerd worden.
De omgevingstemperatuur mag niet hoger zijn dan 50 ºC.
Er moet gegarandeerd zijn dat het product gescheiden kan worden van het
stroomnet, bv. door een alpolige schakelaar conform EN 60335-1 § 24.3.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan vervolgens monteren en
controleren. (Installatie naar EN 1717)
• Het basislichaam 15947180 kan alleen verticaal ingebouwd worden!
• Het basisgarnituur kan overeenkomstig de situatie ter plaatse worden ingebouwd.
Montagevoorbeelden zie pag. 48 en 49.
A Installatie voor de wand.
B Installatie voor de wand.
C Montage op houdersysteem.
D Installatie op montageplaten voor prefab-huizen of kant-en-klare cellen.
E Installatie in de wand.
• Om aansluitingen in te draaien of de montagering te verstellen, de iBox door
middel van een koppeling in de bankschroef vastzetten. (zie blz. 50)
• De dichtmanchet mag niet warm omwikkeld worden.
• Het kunststof huis van de iBox universeel niet beschadigen door eventueel warm
afdichtingsmateriaal!
• Alle werkzaamheden mogen alleen uitgevoerd worden in de spanningsvrije
toestand.
• Voor de in de kant-en-klare set meegeleverde transformator moet een verzonken
contactdoos (> Ø 60 mm) met een voedingsleiding van 230 V voorzien worden.
• De transformator mag niet in veiligheidszone 0, 1 of 2 ingebouwd worden.
• De verzonken contactdoos is via een lege buis EN 20 met de basisset verbonden.
• De afstand tussen de verzonken schakeldoos en de basisset mag niet meer dan
6,5 m bedragen.
• De lege buis moet minstens alle 500 mm vastgezet worden en de buigradius moet
groter zijn dan 100 mm.
• Alle componenten moeten toegankelijk blijven.
• Indien de Raindance Rainfall in combinatie met een RainBrain gebruikt wordt,
gebeurt de stroomvoorziening direct via de RainBrain (zie pagina 34). De bij de
Raindance Rainfall meegeleverde voeding en de verbindingskabel zijn dan niet
nodig. Daardoor moet ook geen verzonken contactdoos voorzien worden. In dat
geval moet echter de verbindingskabel #95351000 meebesteld worden!
Nederlands

8
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montering se s. 48
Specialtilbehør (se s. 31) ikke med i leveringsomfang
Reservedele (se s. 31)
Afløb
Afløbskapaciteten skal være mere end 50 l/min.
Afgangen, der ikke benyttes, skal afproppes.
Trio afspæringsventil og omskifter
Quattro 4-weg omstelkraan
Afspæringsventil
I dette område er en forstærkning af væggen nødvendigt.
Kold vand
Varmt vand
Midt brusekar
Monteringseksempler (se s. 34 - 47)
12 V
230 V
Tomt rør
Transformer
Beskyttelsesklasse (se s. 33)
Gennemstrømningsdiagram (se s. 34 - 47)
Målene (se s. 32)
Der må ikke benyttes eddikesyreholdig silikone!
Symbolbeskrivelse
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Anbefalet varmtvandstemperatur: 42°C
 Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
 El-tilslutning
Installeringen og afprøvningen skal gennemføres af en godkendt el-installatør iht.
VDE 0100 part 701 og IEC 60364-7-701.
Ved el-installeringen skal der tages hensyn til branchens forskrifter og de
tilsvarende gældende natonale love og forskrifter.
Den samlede strømforsyning sker via en 230V/N/PE/50Hz
vekselstrømtilslutning.
Sikringen skal køre over en fejlstrømssikring (HFI) med en fejlstrømsdifference ≤
30 mA.
Sikringen skal kontrolleres i regelmæssige afstande for funktion.
Omgivelsestemperaturen må ikke være højere end 50 ºC.
Der skal sørges for, at produktet kan adskilles fra strømforsyningen, f.eks. via en
alpolet kontakt iht. EN 60335-1 stk. 24.3.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres, skylles igennem og afprøves.
(Installation efter EN 1717)
• Basislegemet 15947180 kan kun monteres lodret!
• For monteringseksempler se s. 48 og 49.
A Installation på væggen.
B Installation på væggen. Her med fleksibel afstandsholder med 10 mm
justerbar monteringsskrue.
C Montering på skinnesystemet.
D Installering på monteringsplader til præfabrikerede huse.
E Installation direkte i væggen.
• Til at skrue tilslutningstykker i eller til justering af monteringsringen skal iBox
spændes ind i skruestikken ved hjælp af et rørstykke. (se s. 50)
• Der må ikke bruges smeltelim til tætningsmanchetten.
• Pas på ikke at beskadige universal iBoxen med klæbemassen.
• Alle arbejder må kun gennemføres hvis apparatet er uden spænding.
• Til transformatoren, som leveres med færdigsættet, skal der planlægges en
indbygget dåse (> Ø 60 mm) med en 203 V strømledning.
• Transformatoren må ikke indbygges i beskyttelsesområderne 0, 1 eller 2.
• Den indbyggede dåse er forbundet med basissættet via et tomt rør EN 20.
• Afstanden mellem indbygget dåse og basissæt må vær maksimalt 6,5 m.
• Det tomme rør skal fikseres mindst hver 500 mm og rørets bøjeradius må ikke
være større end 100 mm.
• Alle componenten moeten toegankelijk blijven.
• Hvis Raindance Rainfall bruges i forbindelse med en RainBrain, foretages
strømforsyningen direkte via RainBrain (se side 34). Strømforsyningen, som følger
med Raindance Rainfall, og forbindelsesledningen er så ikke nødvendige. Dermed
skal der ikke regnes med en indbygget dåse. I dette tilfælde skal der dog bestilles
forbindelseskablet #95351000!
Dansk

9
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montagem ver página 48
Acessórios especiais (ver página 31) não incluído no
volume de fornecimento
Peças de substituição (ver página 31)
Escoamento
Capacidade de escoamento tem que ser superior a 50
l/min.
Tamponar a saída não utilizada.
Trio universal inversor/válvula de corte
Quattro válvula de diversão de 4 vias
Torneira de passagem
Nesta zona é necessário um reforço na parede.
Água fria
Água quente
Meio da base de duche
Exemplos de montagem (ver página 34 - 47)
12 V
230 V
Tubo vazio
Transformador
Área de protecção (ver página 33)
Fluxograma (ver página 34 - 47)
Medidas (ver página 32)
Não utilizar silicone que contenha ácido acético!
Descrição do símbolo
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Temp. água quente recomendada: 42°C
 Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a evitar
ferimentos resultantes de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
 Ligação eléctrica
Os trabalhos de instalação e de controlo devem ser efectuados por um técnico
electricista devidamente autorizado e especializado, tendo em consideração as
normas VDE 0100 Parte 701 e IEC 60364-7-701.
Na instalação eléctrica deve ser cumprida a versão válida das prescrições VDE,
nacionais e EVU.
Toda a alimentação eléctrica é efectuada através de uma ligação de corrente
alternada 230V/N/PE/50Hz.
A ligação deve estar protegida por um diferencial magneto-térmico bipolar
(RRCB) com uma corrente residual ≤ 30 mA.
O funcionamento correcto da protecção da ligação deve ser controlado
periodicamente.
A temperatura ambiente não pode ser superior a 50 ºC.
Deve ser assegurada a possibilidade de separação do produto da rede, p. ex.
através de um interruptor omnipolar, segundo EN 60335-1 par. 24.3.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada de acordo com as normas
em vigor. (Instalação segundo EN 1717)
• O corpo base 15947180 só pode ser montado na vertical!
• O corpo pode, dependendo da construção, ser instalado de diferentes maneiras,
ver nas páginas 48 e 49 exemplos de instalação
A Instalação sobre a parede.
B Instalação sobre a parede com calçoa ajustáveis de 10 mm.
C Montagem no sistema de suporte.
D Instalação nas placas de montagem de pré-fabricado ou células pré-
fabricadas.
E Instalação em paredes de tijolo.
• Para instalar curvas de ligação ou ajustar o anel de montagem, deve-se fixar o
iBox com uma peça tubular no torno. (ver página 50)
• A junta de vedação não pode ser colada a quente.
• Se pretender colar a iBox universal a quente, deve ter em atenção que esta não
seja danificada.
• Todos os trabalhos só podem ser realizados com o sistema desconectado da
corrente eléctrica.
• Para o transformador incluído no conjunto completo tem que ser prevista uma
caixa de tomada de embutir (> Ø 60 mm) com uma linha adutora de 230 V.
• O transformador não pode ser montado na área de protecção 0, 1 ou 2.
• A caixa de tomada de embutir está ligada ao equipamento base por um tubo EN
20.
• A distância entre a caixa de tomada de embutir e o equipamento base pode ser
no máximo de 6,5 m.
• O tubo vazio tem que ser fixado em intervalos regulares de, pelo menos, 500 mm
e o raio de curvatura tem que ser superior a 100 mm.
• Todos os componentes têm que permanecer acessíveis.
• Se o Raindance Rainfall for montado em combinação com um RainBrain, a
alimentação da corrente é realizada diretamente através do RainBrain (ver
página 34). A fonte de alimentação fornecida com o Raindance Rainfall e a linha
de ligação deixam de ser necessárias. Assim sendo, também não é necessária
a instalação de uma tomada embutida. No entanto, é necessário encomendar
separadamente o cabo de ligação #95351000!
Português

10
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montaż patrz strona 48
Wyposażenie specjalne (patrz strona 31) Nie jest
częścią dostawy
Części serwisowe (patrz strona 31)
Odpływ
Wydajność odpływu musi być wyższa niż 50 l/min.
Niewykorzystany wylot należy zakorkować dołożonym
w dostawie korkiem.
Zawór odcinający i regulacyjny Trio Universal
Regulator czterodrożny Quattro
Zawór podtynkowy
W tym obszarze konieczne jest wzmocnienie ściany.
Zimna woda
Ciepła woda
Środek brodzika
Przykłady montażowe (patrz strona 34 - 47)
12 V
230 V
Rura osłonowa do prowadzenia przewodów
Transformator
Strefa ochronna (patrz strona 33)
Schemat przepływu (patrz strona 34 - 47)
Wymiary (patrz strona 32)
Nie stosować silikonów zawierających kwas octowy!
Opis symbolu
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,2 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Zalecana temperatura wody gorącej: 42°C
 Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu
należy nosić rękawice.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
 Przyłącze elektryczne
Prace instalacyjne i kontrolne mogą być przeprowadzana jedynie przez
wykwalifikowanego elektryka, przestrzegając przepisów z VDE 0100 część
701 i IEC 60364-7-701.
Przy instalacji elektrycznej należy przestrzegać odpowiednich przepisów
krajowych i europejskich w obowiązującej wersji.
Całość zasilania elektrycznego odbywa się przy użyciu przyłącza prądu
zmiennego 230V/N/PE/50Hz.
Zabezpieczenie instalacji musi mieć miejsce przy użyciu zabezpieczenia
różnicowego (RCD/ FI) z różnicą pomiarów wynoszącą ≤ 30 mA.
Zabezpieczenie musi być sprawdzane w regularnych odstępach czasu pod
kątem właściwego działania.
Temperatura otoczenia nie może przekraczać 50ºC.
Należy zapewnić, by produkt można było odłączyć od sieci, np. za pomocą
wyłącznika wszystkich biegunów zgodnie z EN 60335-1 ust. 24.3.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i wypróbowana według
obowiązujących norm. (Instalacja zgodnie z EN 1717)
• Korpus 15947180 można zamontować tylko pionowo!
• Korpus może zostać zabudowany w różnych stadiach
• budowlanych, przykłady montażowe patrz str.48 i 49.
A Instalacja na ścianie.
B Instalacja przed ścianą. Na śrubach gwintowanych M10 jako elementy
dystansowe.
C Montaż na systemie stelaży.
D Instalacja w ścianach prefabrykowanych domów gotowych.
E Instalacja w ścianie.
• Aby dokręcić przyłącza, unieruchomić iBox w imadle za pomocą kształtki
rurowej. (patrz strona 50)
• Kołnierz uszczelniający nie może być przyklejany na gorąco.
• Należy zwrócić uwagę aby nie uszkodzić obudowy iBox‘a.
• Wszystkie prace mogą być przeprowadzone jedynie w stanie pozbawionym
napięcia.
• Dla transformatora dostarczonego w zestawie gotowym należy przewidzieć
puszkę przełącznikową podtynkową (> Ø 60 mm) z przewodem
doprowadzającym 230 V.
• Transformatora nie można montować w strefie ochronnej 0, 1 ani 2.
• Puszka przełącznikowa podtynkowa połączona jest z zestawem podstawowym
poprzez rurkę kablową EN 20.
• Odległość między puszką przełącznikową podtynkową a zestawem
podstawowym może wynosić maks. 6,5 m.
• Rurkę kablową należy zamocować co najmniej co 500 mm, a promień gięcia
musi być większy niż 100 mm.
• Wszystkie komponenty muszą pozostać dostępne.
• Jeżeli urządzenie Raindance Rainfall używane jest w połączeniu z RainBrain,
zasilanie elektryczne ma miejsce poprzez RainBrain (patrz strona 34). Nie
potrzeba wtedy zasilacza dostarczonego z Raindance Rainfall i przewodu
łączącego. Dzięki temu niepotrzebna jest puszka przełącznikowa podtynkowa.
W tym przypadku należy jednak zamówić przewód łączący #95351000!
Polski

11
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montáž viz strana 48
Zvláštní příslušenství (viz strana 31) není součástí
dodávky
Servisní díly (viz strana 31)
Odtok
Odtokový výkon musí být vyšší než 50 l/min.
Nepoužitý vývod musí být utěsněn zaslepovací zátkou.
Trio Universal - Uzavírací a přepínací ventil
Quattro čtyřcestné přestavování
Podomítkový uzavírací ventil
V této oblasti je potřebné zesílení stěny.
Studená voda
Teplá voda
Střed sprchové vany
Příklady montáže (viz strana 34 - 47)
12 V
230 V
Ochranná trubka
Transformátor
Chráněná oblast (viz strana 33)
Diagram průtoku (viz strana 34 - 47)
Rozmìry (viz strana 32)
Nepoužívat silikon s obsahem kyseliny octové!
Popis symbolů
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Doporučená teplota horké vody: 42°C
 Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
 Elektrické připojení
Instalační práce a přezkoušení musí být provedeno autorizovaným
elektrotechnickým odborníkem za zohlednění směrnic VDE 0100, část 701 a
IEC 60364-7-701.
Při elektroinstalaci musíte dodržet příslušné předpisy VDE a místní předpisy
energetických podniků, vždy v platném znění.
Celkové napájení probíhá přes napojení na střídavý proud 230V/N/PE/50Hz.
Přívod musí být chráněn proudovým chráničem pro chybový proud (RCD/ FI) s
mírným rozdílovým prouden ≤ 30 mA.
Jištění musí být v pravidelných intervalech kontrolováno na svoji funkčnost.
Okolní teplota nesmí být vyšší než 50 ºC.
Musí být zajištěno, aby bylo možné výrobek odpojit od sítě. Např. vícepólovým
vypínačem podle EN 60335-1 odst. 24.3.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat podle platných norem.
(Instalace podle normy EN 1717)
• Hlavní těleso 15947180 lze namontovat pouze vertikálně (ve svislé poloze)!
• Základní těleso mùže být namontováno v souladu s podmínkami na stavbě,
příklady montáže viz strana 48 a 49.
A Instalace na stěnu.
B Instalace před stěnu. Zde s variabilními rozpěrkami pomocí šroubů M 10.
C Montáž na nosný systém.
D Instalace na montážní desky nebo prefabrikované díly typizovaného
domu.
E Instalace přímo do stěny.
• Pro zašroubování přípojek nebo přenastavení montážního kroužku upevněte iBox
pomocí tvarovky do svěráku. (viz strana 50)
• Těsnicí manžeta nesmí být slepená za horka.
• Pokud má být iBox utěsněn za horka, musí se dbát na to, aby se nepoškodil.
• Veškeré práce se smí provádět pouze v beznapěťovém stavu.
• Pro transformátor dodaný jako hotová sada je nezbytné připravit podomítkovou
krabici spínače (> Ø 60 mm) se zdrojem 230 V.
• Transformátor nesmí být montován v zónách ochrany 0, 1 nebo 2.
• Podomítková krabice spínače je připojena se základní sestavou přes chráničku EN
20.
• Vzdálenost mezi podomítkovou krabicí spínače a základní sestavou smí činit
maximálně 6,5 m.
• Ochranná trubka musí být alespoň každých 500 mm připevněna a poloměr
ohybu musí být větší než 100 mm.
• Všechny komponenty musí zůstat přístupné.
• Pokud je Raindance Rainfall používán ve spojení s RainBrain, je zajištěn přívod
elektrického proudu přesRainBrain (viz strana34). Síťová jednotka dodávaná
společně s Raindance Rainfall právě tak jako připojovací vedení pak již nejsou
potřeba. V tomto případě se také nepoužívá podomítková instalační krabice. Je
však nezbytné přiobjednat spojovací kabel #95351000!
Česky

12
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montáž viď strana 48
Zvláštne príslušenstvo (viď strana 31) nie je súčasťou
dodávky
Servisné diely (viď strana 31)
Odtok
Výkon odtoku musí byť vyšší ako 50 l/min.
Nepoužitý vývod musí byť zaslepený zátkou.
Trio univerzálny uzatvárací a prestavovací ventil
Quattro štvorcestné prestavenie
Podomietkový uzatvárací ventil
V tejto oblasti je potrebné zosilnenie steny.
Studená voda
Teplá voda
Stred sprchovej vane
Príklady montáže (viď strana 34 - 47)
12 V
230 V
Ochranná rúra EN20
Transformátor
Ochranná oblasť (viď strana 33)
Diagram prietoku (viď strana 34 - 47)
Rozmery (viď strana 32)
Nepoužívať silikón s obsahom kyseliny octovej!
Popis symbolov
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Doporučená teplota teplej vody: 42°C
 Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
 Elektrické pripojenie
Inštalačné a skúšobné práce musí vykonávať len autorizovaný elektrikár pri
zohľadnení noriem VDE 0100, časť 701 a IEC 60364-7-701.
Pri elektroinštalácii je nutné dodržiavať príslušné predpisy VDE, krajiny a EVU v
príslušnom platnom vydaní.
Celkové zásobovanie elektrickým prúdom prebieha prostredníctvom pripojenia
striedavého prúdu 230 V/N/PE/50 Hz
Prívod musí byť chránený prúdovým chráničom (RCD/FI) pre chybový prúd s
merným rozdielovým prúdom ≤ 30 mA.
Funkčnosť istenia musí byť kontrolovaná v pravidelných časových intervaloch.
Okolitá teplota nesmie byť vyššia ako 50 ºC.
Musí byť zabezpečené, aby bolo možné výrobok odpojiť od siete, napr.
vypínačom všetých pólov podľa smernice EN 60335-1 odstavec 24.3.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať podľa platných noriem.
(Inštalácia podľa DIN 1717)
• Základné teleso 15947180 je možné zabudovať len zvislo!
• Základné teleso je montované podľa podmienok na stavbe podľa príkladov
inštalácie viï strana 48 a 49.
A Inštalácia na stenu.
B Inštalácia pred stenu pomocou nastaviteľných 10 mm skrutiek.
C Montáž na nosný systém.
D Inštalácia na montážne platne prefabrikovanej konštrukcie alebo na
hotové články.
E Inštalácia priamo do steny.
• Aby sa dali pripojovacie kusy dobre zatočiť, alebo aby sa dal prestaviť montážny
krúžok, upne sa iBox pomocou trubkovej tvarovky do zveráku. (viď strana 50)
• Tesniaca manžeta nesmie byť lepená za horúca.
• Pokiaľ má byť iBox utesnený za horúca, musí sa dbať na to, aby nebol
poškodený.
• Všetky práce sa smú vykonávať len vtedy, keď je prístroj odpojený od elektrického
napätia.
• Pre transformátor dodaný s hotovou súpravou musí byť k dispozícii podomietková
krabica (> Ø 60 mm) s prívodným vedením 230 V.
• Transformátor nesmie byť montovaný v ochrannej zóne 0, 1 alebo 2.
• Podomietková krabica je spojená prostredníctvom chráničky EN 20 so základnou
súpravou.
• Vzdialenosť medzi podomietkovou krabicou a základnou súpravou smie byť
maximálne 6,5 m.
• Ochranná trubka musí byť upevnená minimálne každých 500 mm a polomer
ohnutia musí byť väčší ako 100 mm.
• Všetky komponenty musia zostať prístupné.
• Ak sa sprcha Raindance Rainfall používa v spojení s RainBrain, realizuje sa
napájanie elektrickým napätím priamo prostredníctvom RainBrain (pozri stranu
34). Transformátor a spojovací diel dodané spolu so sprchou Raindance Rainfall
potom nie sú potrebné. Preto sa nemusí naplánovať ani podomietková krabica. V
tomto prípade sa však musí objednať spojovací kábel #95351000!
Slovensky

13
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
安装 参见第 48 页
选装附件 (参见第 31 页) 不在供货范围内
备用零件 (参见第 31 页)
排水口
排水功率必须大于 50 l/min。
插入不使用的插座。
通用的三通截止阀和换向阀
Quattro 四通转换器
截止阀
该区域需要一个加固边壁。
冷水
热水
中心淋浴盆
安装示意 (参见第 34 - 47 页)
12 V
230 V
空管
变压器
保护区域 (参见第 33 页)
流量示意图 (参见第 34 - 47 页)
大小 (参见第 32 页)
请勿使用含有乙酸的硅！
符号说明
技术参数
工作压强： 最大 0,6 MPa
推荐工作压强： 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 60°C
推荐热水温度： 42°C
 安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
冷热水管间过大的压力差必须予以平衡。
 电气连接
安装和检查工作由有资质的电气专业人员按照德国电气工程协会VDE
0100标准中第701项和国际电工委员会IEC 60364-7-701标准执行。
在进行电力安装的过程中，遵守有效的德国电工规范以及本国的电力
危险防护规定。
总电源供应通过一个230V/N/PE/50HZ的交流电源接口实现。
保险装置必须是额定电流 ≤ 30 mA的故障电流保护装置。
必须定期检查保险装置的功能。
环境温度不得超过50 –C。
必须确保本产品可以从电源上断开，例如根据EN 60335-1 Abs. 24.3
的规定通过一个全极开关。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。 (按照EN 1717进行安装)
• 基体15947180必须垂直装入。
• 根据构造的实际情况安装基体，安装范例参见第48页和第 49 页。
A 直接墙面安装。
B 直接墙面安装，带10 mm可调节的固定柱头螺栓。
C 安装在支柱上。
D 安装在预制装配式房屋——装配平台或预制装配式小室。
E 砖墙安装
• 为了拧入连接件或者为了调整装配圈，通过一个管件将iBox夹到台钳
中。 (参见第 50 页)
• 不能热粘贴密封涂层。
• 如果对iBox进行万能热粘贴，注意不要损坏。
• 所有的工作只能在没有电压的状况下进行。
• 必须为随总成件所提供的变压器规定一个具有 230V 供电线的暗装插座
盒 (> – 60 mm)。
• 变压器不得安装在0、1或2类保护区域内。
• 该暗装插座盒通过一个 EN 20 所规定的空心管与底座组件相连。
• 暗装插座盒与底座组件之间的间距允许最大 6,5 米。
• 这个空管必须确定至少是500毫米，其弯曲半径必须大于100毫米。
• 所有组件必须保持可供使用。
• 如果飞雨花洒与一个 RainBrain 连接使用，则直接通过 RainBrain 供
电（参见第 34 页）。 则不需要同飞雨花洒一同供货的变压器和连接
线路。 因此也不必规定暗装插座盒。 在这种情况下，则必须为此订购
#95351000 号连接电缆。
中文

14
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Монтаж см. стр. 48
Специальные принадлежности (см. стр. 31) не
включено в объем поставки!
Κомплеκт (см. стр. 31)
Слив
Слив должен иметь производительность более 50 л/
мин.
Ненужный выход необходимо уплотнить с помощью
заглушки.
Трехходовой запорный и переключающий вентиль Trio
Universal
Четырехходовой переключатель Quattro
Скрытый вентиль
В этой области требуется укрепление стены.
Холодная вода
Теплая вода
Середина душевой ванны
варианты установки (см. стр. 34 - 47)
12 V
230 V
Пустая труба
трансформатор
Защитная зона (см. стр. 33)
Схема потока (см. стр. 34 - 47)
Размеры (см. стр. 32)
Не применяйте силикон, содержащий уксусную кислоту.
Описание символов
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,2 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Рекомендуемая темп. гор. воды: 42°C
 Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
 Электроподключение
Установочные и проверочные работы проводятся специалистами-
электриками, имеющими допуск к работе, с соблюдением VDE 0100, часть
701, и IEC 60364-7-701.
При электромонтаже следует соблюдать соответствующие предписания
Союза немецких электротехников (VDE), государственные нормы и
предписания Европейского объединения исследований несчастных случаев
(EVU) в действующей редакции.
Общее электроснабжение организуется подключением к сети переменного
тока 230 В и 50 Гц с нейтралью и защитным заземлением.
Требуется организовать защиту с помощью устройства защитного
отключения (выключателя дифференциального тока)
с уставкой дифференциального тока ≤ 30 мА.
Защиту подвергают регулярной проверке на предмет функционирования.
Температура окружающей среды должна быть не более 50 ºC.
Необходимо обеспечить возможность отключения изделия от сети
электропитания. Для этой цели предусматривают, например, выключатель,
прерывающий ток на всех полюсах согласно EN 60335-1, раздел 24.3.
Указания по монтажу
• Смеситель должен быть смонтирован по действующим нормам и в
соответствии с настоящей инструкцией, проверен на геметичность и
безупречность работы. (Установка, согласно EN 1717)
• Основная часть 15947180 может устанавливаться только вертикально!
• Корпус может монтироваться, согласно условиям строительства, примеры
монтажа см. на стр. 48 и 49.
A варианты установки
B Установка на стене. Здесь с гибким распорным держателем, благодаря
винтам 10.
C Монтаж на системе стоек.
D Установка на сборных монтажных плитах или сборных кабинах.
E монтаж в кирпичную стену
• Для завинчивания фитингов или регулировки монтажного кольца закрепите
iBox с помощью куска трубы в тисках. (см. стр. 50)
• Уплотнительную манжету не разрешается приклеивать горячим способом.
• Если iBox universal необходимо приклеить горячим способом, необходимо
следить за тем, чтобы не повредить его.
• Все работы разрешается выполнять только в обесточенном состоянии.
• Для трансформатора, входящего в готовый комплект, необходимо
предусмотреть скрытую штепсельную розетку (> Ø 60 мм) с подводом 230 В.
• Запрещается устанавливать трансформатор в защитной области 0, 1 или 2.
• Скрытая штепсельная розетка соединена с основным комплекто через полую
трубу EN 20.
• Расстояние между скрытой штепсельной розеткой и основным комплектом
должно составлять максимум 6,5 m.
• Пустотелая труба должна закрепляться по меньшей мере на протяжении всех
500 мм, и радиус поворота должен быть больше 100 мм.
• После установки убедитесь, что возможен доступ ко всем компонентам.
• Если Raindance Rainfall используется в сочетании с RainBrain, питание
подается прямо с RainBrain (см. страницу 34). Блок питания и
соединительный провод, входящие в комплект поставки Raindance
Rainfall, тогда не нужны. Поэтому не нужно предусматривать скрытую
штепсельную розетку. Однако в этом случае нужно дополнительно заказать
соединительный кабель #95351000!
Русский

15
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Szerelés lásd a 48. oldalon
Egyéb tartozék (lásd a 31. oldalon) a szállítási egység
nem tartalmazza
Tartozékok (lásd a 31. oldalon)
Lefolyó
A lefolyó teljesítményének 50l/percnél magasabbnak
kell lenni
A fölösleges kimenetet vakdugóval kell lezárni.
Trio univerzális záró- és váltószelep
Quattro négy-utas átalakító
Falsík alatti szelep
Ezen a területen a fal megerősítésére van szükség.
Hidegvíz
Melegvíz
Zuhanytálca közepe
Szerelési példák (lásd a 34 - 47. oldalon)
12 V
230 V
Üres cső
Trafó
Biztonsági zóna (lásd a 33. oldalon)
Átfolyási diagramm (lásd a 34 - 47. oldalon)
Méretet (lásd a 32. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Forróvíz javasolt hőmérséklete: 42°C
 Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
 Elektromos csatlakozás
Az installációs és ellenőrző munkákat jóváhagyott elektromos szakembernek kell
elvégezni, a VDE 0100 701. része és az IEC 60364-7-701, figyelembevétele
mellett.
Az elektromos szerelés közben a mindenkor érvényes keretek között be kell
tartani a megfelelő VDE, országspecifikus, és EVU előírásokat.
A teljes áramellátás egy 230V/N/PE/50Hz váltóáram csatlakozón keresztül
történik.
A biztosítást egy hibaáram-mentesítő (RCD/ FI) útján, egy 30 mA-nál kisebb
hálózati váltóáram segítségével kell megvalósítani.
A biztosíték működését rendszeres időközönként ellenőrizni kell.
A környezeti hőmérséklet nem lehet magasabb 50 Cº-nál.
Biztosítani kell, hogy a terméket az áramhálózatról le lehessen választani, pl.egy
EN 60335-1 24.3 bek.-nek megfelelő mindenpólusú kapcsoló által.
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak megfelelően kell felszerelni,
átöblíteni és ellenőrizni. (Szerelés EN 1717 szerint)
• A 15947180 sz. alaptestet csak függőlegesen lehet beépíteni!
• Az alaptestet az építészeti adottságoknak megfelelően szereljük be. A szerelési
példákat lásd a 48. és a 49. oldalon.
A Szerelés közvetlenül a falra.
B Távtartó szerkezetre való szerelés.
C Tartórendszerre szerelés.
D Készház elemre vagy előkészített elemre szerelés.
E Szerelés falba süllyesztve.
• A csatlakozó közdarabok becsavarásához vagy a szerelőgyűrű beállításához
-egy cső segítségével- fogjuk satuba az iBox-ot. (lásd a 50. oldalon)
• A szigetelő gumigyűrűt nem szabad forrón felragasztani.
• Ha az iBox universal-t forrón kell felragasztanunk, ügyeljünk rá, hogy a szigetelő
gumigyűrű ne sérüljön meg.
• Minden munkát csak feszültségmentes állapotban szabad végezni.
• A színkészlethez mellékelt transzformátorhoz egy 230 V tápvezetékkel ellátott fali
csatlakozó doboz (> Ø 60 mm) szükséges.
• A transzformátort nem szabad 0-ás, 1-es vagy 2-es biztonsági zónában beépíteni.
• A fali csatlakozó dobozt egy EN 20 kábelvédő csövön keresztül kell az
alaptesttel összekötni.
• A fali csatlakozó doboz és az alaptest közötti távolság maximum 6,5 m lehet.
• Az üres csövet legalább 500 mm-ként rögzíteni kell és a hajlítási rádiusznak 100
mm-nél nagyobbnak kell lenni.
• Minden komponensnek hozzáférhetőnek kell maradni.
• Ha a Raindance Rainfall-t egyRainBrain-el együtt helyezik be, akkor az
áramellátás közvetlenül a RainBrain-en keresztül történik (lásd a 34 oldalt). A
Raindance Rainfall-hoz mellékelt hálózati rész és a csatlakozóvezeték ekkor nem
szükséges. Így nem is kell fali csatlakozó dobozt betervezni. Ebben az esetben
azonban hozzá kell rendelni a 95351000 sz. csatlakozókábelt!
Magyar

16
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Asennus katso sivu 48
Erityisvaruste (katso sivu 31) ei kuulu toimitukseen
Varaosat (katso sivu 31)
Veden poisvirtaus
Poisvirtaustehon on oltava enemmän kuin 50l/min.
Käyttömätön lähtöliitin on suljettava sulkutulpalla.
Trio -sulku- ja säätöventtiili
4-tiesäätöventtiili
Upotettava venttiili
Tässä kohdassa seinää on vahvistettava
Kylmä vesi
Lämmin vesi
Suihkualtaan keskusta
Asennusesimerkkejä (katso sivu 34 - 47)
12 V
230 V
Asennusputki
Muuntaja
Suoja-alue (katso sivu 33)
Virtausdiagrammi (katso sivu 34 - 47)
Mitat (katso sivu 32)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Kuuman veden suosituslämpötila: 42°C
 Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
 Sähköliitäntä
Hyväksytyn sähköammattilaisen on suoritettava sähköasennus- ja tarkastustyöt
VDE 0100 osa 701 ja IEC 60364-7-701 mukaisesti.
Sähköasennuksessa on noudatettava voimassa olevia, asiaa koskevia VDE-,
EVU- ja paikallisia määräyksiä.
Koko virransyöttö tulee 230V/N/PE/50Hz vaihtovirtaliitännästä.
Varmistus on tehtävä vikavirta-suojalaitetta (RCD/FI), jonka vikavirta-asetus on ≤
30 mA, käyttäen.
Varmistuksen toiminta on tarkistettava säännöllisesti.
Ympäristön lämpötila ei saa olla yli 50 ºC.
On varmistettava, että tuotteen voi irrottaa sähköverkosta, esim. käyttäen
standardin EN 60335-1, kohdan 24.3 mukaista kaikkinapaista katkaisijaa.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava voimassa olevien määräysten
mukaisesti. (Asennus normin EN 1717 mukaisesti)
• Peruskappaleen 15947180 voi asentaa vain pystysuoraan!
• Peruskappaleen voi asentaa rakennuksen asettamien reunaehtojen mukaisesti,
katso asennusesimerkkejä sivuilla 48 ja 49.
A Asennus seinään
B Asennus seinään. Tässä joustavaa etäisyydenpitintä käyttäen
kaksikierteisillä 10 mm ruuveilla.
C Asennus kannatinjärjestelmään
D Asennus valmistalojen asennuslevyihin tai valmisosiin.
E Asennus suoraan seinään.
• Kiinnitä iBox putkenpätkän avulla ruuvipenkkiin, jotta saat kierrettyä liitinkappaleet
sisään tai säädettyä asennusrengasta. (katso sivu 50)
• Tiivistekaulusta ei saa kuumaliimata.
• Jos iBox universal pitää liimata kuumaliimalla, varmistaudu siitä, että se ei
vahingoitu.
• Kaikki työt saa suorittaa vain jännitteettömässä tilassa.
• Valmissarjassa mukana olevalle muuntajalle tulee olla käytettävissä upotettu
seinäpistorasia (> Ø 60 mm), jossa on 230 V:n syöttöjohto
• Muuntajaa ei saa asentaa suoja-alueeseen 0, 1 tai 2.
• Uptotettu seinäpistorasia on yhdistetty tyhjäputkella EN 20 perussarjaan
• Upotetun seinäpistorasian ja perussarjan välinen etäisyys saa olla maks. 6,5 m.
• Suojusputki on kiinnitettävä vähintää 500 mm välein ja taivutussäteen tulee olla yli
100 mm.
• Kaikkiin komponentteihin tulee päästä käsiksi.
• Jos Raindance Rainfalia käytetään yhdessä RainBrain:n kanssa, sähkö syötetään
suoraan RainBrain:n kautta (katso sivu 34). Raindance Rainfallin mukana
toimitettua verkkoliitintä ja liitäntäjohtoa ei siinä tapauksessa tarvita. Sen vuoksi
upotettu seinäpistorasia ei ole tarpeellinen. Tässä tapauksessa on kuitenkin
tilattava liitäntäkaapeli #95351000!
Suomi

17
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montering se sidan 48
Specialtillbehör (se sidan 31) medföljer ej leveransen
Reservdelar (se sidan 31)
Avlopp
Avloppet måste klara mer än 50 l/min.
Det utlopp som inte behövs måste tätas med en
blindstopp.
Trio Universell avstängningsventil och omkastare
Quattro Fyrvägsomkastare
Invändig ventil
Šioje zonoje būtinas sienos sutvirtinimas
Kallvatten
Varmvatten
Mitten av duschkaret
Monteringsexempel (se sidan 34 - 47)
12 V
230 V
Ihåligt rör
Transformator
Skyddsområde (se sidan 33)
Flödesschema (se sidan 34 - 47)
Måtten (se sidan 32)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Rek. varmvattentemp.: 42°C
 Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
 Elektrisk anslutning
Installations- och kontrollarbeten ska utföras av behörig elektroinstallatör, enligt
VDE 0100 del 701 o. IEC 60364-7-701.
Vid elinstallationen ska gällande föreskrifter från VDE [branschorganisation
Verband der Elektrotechnik, Elektronik und Informationstechnik
e.V.Bestimmungen]-, land- och EVU [elbolag- Elektrizitätversorgungsunternehm
en] i aktuell utgåva följas.
Huvudströmförsörjningen löper över en 230V/N/PE/50Hz
växelströmsanslutning.
Säkringen måste ske via en felströms-skyddsanordning (RCD/ FI)
med en differensström på ≤ 30 mA.
Säkringsanordningens funktion måste kontrolleras med jämna mellanrum.
Den omgivande temperaturen får inte överstiga 50 ºC.
Det måste finnas möjlighet att skilja produkten från elnätet, t.ex. med en allpolig
strömbrytare enligt EN 60335-1 avs. 24.3.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas enligt gällande föreskrifter.
(Installation enligt EN 1717)
• Basenheten 15947180 kan bar monteras lodrätt!
• Grundkonstruktionen monteras enligt de förutsättningar som gäller på platsen, se
monteringsexempel på sidor 48 och 49.
A Vägginstallation.
B Vägginstallation. Här med flexibel avståndshållare genom skruvstift storl.
10.
C Montering på stödsystem.
D Installation på monteringsplattor till färdighus eller färdigsektioner.
E Installation direkt i väggen.
• Sätt fast iBox i skruvtvingen med hjälp av ett rör när anslutningsstycken ska skruvas
in, eller monteringsringen justeras. (se sidan 50)
• Tätningsmanschetten får inte varmlimmas.
• Om iBox universal ska varmlimmas måste man vara uppmärksam på att den inte
skadas.
• Samtliga arbeten får bara utföras när strömmen är avstängd.
• Det behövs en infälld dosa (> Ø 60 mm) med en 230 V kabel till transformatorn
som följer med färdigsetet.
• Transformatorn får inte byggas in i skyddsområde 0, 1 eller 2.
• Den infällda dosan är förbunden med bassetet över ett tomrör EN 20.
• Avståndet mellan infälld dosa och basset får vara maximalt 6,5 m.
• Det tomma kabelröret måste fixeras minst var 500:de mm och svängradien måste
vara större än 100 mm.
• Alla komponenter måste förbli tillgängliga.
• Om Raindance Rainfall används tillsammans med en RainBrain löper
strömförsörjningen direkt över RainBrain (se sidan 34). Adaptern som följer med
Raindance Rainfall och anslutningskabeln behövs då inte. Därför behövs det inte
heller någon infälld dosa. Anslutningskabeln #95351000 måste dock beställas
extra i det här fallet!
Svenska

18
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montavimas žr. psl. 48
Specialūs priedai (žr. psl. 31) nėra pridedama
Atsarginės dalys (žr. psl. 31)
Nutekėjimas
Nutekėjimo našumas turi būti ne mažesnis 50 l/min
Nenaudojamą išėjimą užaklinti.
Užtvarinis ir perjungimo vožtuvas „Trio Universal“
„Quattro“ 4-krypčių perjungimas
Potinkinis uždarymo vožtuvas
Šioje zonoje būtinas sienos sutvirtinimas
Šaltas vanduo
Šiltas vanduo
Dušo padėklo centras
Montavimo pavyzdžiai (žr. psl. 34 - 47)
12 V
230 V
Tuščias vamzdelis
Transformatorius
Saugos zona (žr. psl. 33)
Pralaidumo diagrama (žr. psl. 34 - 47)
Išmatavimai (žr. psl. 32)
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Simbolio aprašymas
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,2 – 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Rekomenduojama karšto vandens temperatūra: 42°C
 Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
 Elektros prijungimas
Instaliavimo ir tikrinimo darbus gali atlikti tik kvalifikuoti elektrikai pagal VDE
0100, 701 d. ir IEC 60364-7-701 standartų reikalavimus
Montuodami elektros įrangą, laikykitės galiojančių Vokietijos elektrotechnikos
asociacijos (VDE), žemės ir - energijos tiekimo įmonės reikalavimų.
Bendras elektros tiekimas vyksta per 230V/N/PE/50Hz kintamos srovės
prievadą
Apsauginis įrenginys (RCD / Fl) apsaugo nuo nebalanso srovės, kai srovių
skirtumas ≤ 30 mA .
Apsaugos funkcijos turi būti reguliariai tikrinamos.
Aplinkos temperatūra negali viršyti 50 ºC.
Turi būti užtikrintas gaminio atjungimas nuo elektros tinklo, pavyzdžiui,
daugiapoliu jungikliu (EN 60335-1, 24.3 sk.)
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas pagal veikiančias normas ir
šią instrukciją. (Montavimas pagal EN 1717)
• Pagrindinė dalis 15947180 gali būti įstatyta tik vertikaliai!
• Pagrindą galite sumontuoti pagal vietos sąlygas, montavimo pavyzdžiai pateikti
48 ir 49 psl.
A Montavimas į sieną.
B Montavimas į sieną su specialiais reguliuojamais 10 mm varžtais.
C Montavimas prie laikančios sistemos.
D Montavimas prie namo montavimo plokščių arba elementų.
E Montavimas į sieną.
• Norėdami įsukti jungiamuosius elementus arba pareguliuoti montavimo žiedą,
vamzdžiu įtvirtinkite iBox spaustuvuose. (žr. psl. 50)
• Sandariklio neklijuokite karštuoju būdu.
• Jei iBox universal reikia klijuoti karštuoju būdu, jokiu būdu nepažeiskite jos.
• Atlikdami bet kokius darbus, būtinai atjunkite maitinimo įtampą.
• Paruoštame komplekte pateiktam transformatoriui turi būti įrengta po tinku paslėpta
dėžutė (> Ø 60 mm) su 230 V prievadu.
• Transformatorius negali būti montuojamas 0, 1 arba 2 saugos zonose.
• Po tinku paslėpta dėžutė EN 20 tipo tuščiaviduriu vamzdžiu sujungta su
pagrindiniu komplektu.
• Atstumas tarp po tinku paslėptos dėžutės ir pagrindinio komplekto turi būti ne
didesnis nei 6,5 m.
• Tuščią vamzdį būtina tvirtinti kas 500 mm, o išlinkimo spindulys turi būti didesnis
nei 100 mm.
• Visos įrenginio dalys turi būti prieinamos.
• Jei dušas „Raindance Rainfall“ naudojamas kartu su RainBrain, jis maitinamas
tiesiai iš RainBrain (žr. 34 psl.). Tuo atveju kartu su dušu „Raindance Rainfall“
patiektas maitinimo blokas ir jungiamasis kabelis nėra reikalingi. Todėl nereikia
numatyti ir po tinku paslėptos dėžės. Tačiau reikia užsakyti jungiamąjį kabelį
#95351000.
Lietuviškai

19
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Sastavljanje pogledaj stranicu 48
Posebni pribor (pogledaj stranicu 31) Nije sadržano u
isporuci!
Rezervni djelovi (pogledaj stranicu 31)
Odvod
Protok vode mora biti veći od 50 l/min.
Potrebno je ostaviti zatvoren izlaz koji se ne koristi
Trio Universal ventil za zatvaranje i ventil selektora
Quattro četverostruki preusmjerivač
Podžbukni ventil
U ovom je području potrebno ojačanje zida.
Hladna voda
Topla voda
Sredina tuš-kada
Primjeri instalacija (pogledaj stranicu 34 - 47)
12 V
230 V
Prazna cijev
transformator
Zaštitno područje (pogledaj stranicu 33)
Dijagram protoka (pogledaj stranicu 34 - 47)
Mjere (pogledaj stranicu 32)
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Opis simbola
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Preporućena temperatura vruće vode: 42°C
 Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
 Električni priključak
Električne instalacijske i ispitne radove smiju obavljati samo certificirani električari
uz uvažavanje odredaba VDE 0100 dio 701 i IEC 60364-7-701.
Prilikom provedbe električnih instalacijskih radova treba se pridržavati
odgovarajućih, trenutačno važećih propisa strukovne udruge elektrotehničara (u
Njemačkoj: VDE), državnih propisa te propisa lokalnog poduzeća za distribuciju
električne energije.
Cjelokupno napajanje strujom provodi se preko 230V/N/PE/50Hz priključka
izmjenične struje.
Vod se mora osigurati nadstrujnom zaštitnom sklopkom (RCD/FI) s nazivnom
diferencijalnom strujom ≤ 30 mA.
U redovitim vremenskim intervalima treba provjeravati ispravnost osigurača .
Okolna temperatura ne smije prekoračiti 50 ºC.
Mora se omogućiti odvajanje proizvoda sa strujne mreže, npr. višepolnom
sklopkom sukladno normi EN 60335-1 st. 24.3.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane prema važećim normama.
(Instalacija prema standardu EN 1717)
• Moguća je samo okomita ugradnja tijela 15947180!
• Tijelo se može montirati u skladu s uvjetima koji vladaju na mjestu postavljanja,
primjeri montaže mogu se naći na stranicama 48 i 49.
A Direktna instalacija u zid.
B Direktna instalacija u zid sa 10 mm podesivim vijcima
C Montaža na sustav nosača.
D Instalacija na gotove montažne ploče ili gotove ćelije.
E Instalacija u zid od cigle.
• Za uvrtanje priključnih elemenata ili namještanje montažnog prstena iBox treba
zategnuti u stegu uz pomoć komada cijevi. (pogledaj stranicu 50)
• Manžetu za brtvljenje ne smijete lijepiti vrućim ljepilom.
• Ako iBox universal treba zalijepiti vrućim ljepilom, mora se paziti da ne dođe do
oštećenja.
• Radovi bilo koje vrste smiju se obavljati samo u beznaponskom stanju.
• Za transformator priložen u završnom setu mora se predvidjeti podžbukna utičnica
(> Ø 60 mm) s dovodnim vodom od 230 V.
• Transformator se ne smije ugrađivati u zaštitnim područjima 0, 1 ili 2.
• Podžbukna utičnica je praznom cijevi EN 20 spojena s okvirnim nosačem.
• Razmak između podžbukne utičnice i okvirnog nosača smije iznositi najviše 6,5 m.
• Prazna cijev se mora fiksirati na rastojanjima ne većim od 500 mm, a polumjer
savijanja mora biti veći od 100 mm.
• Sve komponente moraju biti lako dostupne.
• Ako se Raindance Rainfall koristi u spoju s komponentom RainBrain, električno
napajanje vrši se izravno preko RainBrain (vidi str. 34). U tom slučaju ispravljač
i spojni kabel, koji su priloženi uz Raindance Rainfall, nisu potrebni. To znači da
se ne mora predvidjeti ni podžbukna utičnica. Tada se, međutim, mora dodatno
naručiti spojni kabel #95351000!
Hrvatski

20
0, 1, 2
> 50 l/min
Quattro
Trio
Raindrain
X
Montajı Bakınız sayfa 48
Özel aksesuarlar (Bakınız sayfa 31) Teslimat
kapsamına dahil değildir
Yedek Parçalar (Bakınız sayfa 31)
Akış
Akış kapasitesi 50 l/dak üzerinde olmalıdır.
Kullanılmayan çıkış bir kör tapayla izole edilmelidir.
Trio üniversal kapatma ve değiştirme valfı
Quattro dört yollu değiştirme
Sıva altı valfı
Bu alanda duvarın kalınlaştırılması gereklidir.
Soğuk su
Sıcak su
Duş küvetinin ortası
Montaj Örneği (Bakınız sayfa 34 - 47)
12 V
230 V
Boş boru
Trafo
Koruma bölgesi (Bakınız sayfa 33)
Akış diyagramı (Bakınız sayfa 34 - 47)
Ölçüleri (Bakınız sayfa 32)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Tavsiye edilen su ısısı: 42°C
 Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu basınç
farklılıklarının dengelenmesi gerekir.
 Elektrik bağlantısı
Kurulum ve kontrol çalışmaları, VDE 0100 Bölüm 701 ve IEC 60364-7-701’i
dikkate almak suretiyle, elektronik konusunda uzman yetkili bir kişi tarafından
gerçekleştirilmelidir.
Elektrik montajı sırasında güncel sürümdeki ilgili VDE, ülke ve EVU talimatlarına
uyulmalıdır.
Tüm güç beslemesi bir 230V/N/PE/50Hz alternatif akım bağlantısı üzerinden
gerçekleşir.
Emniyete alma, ≤ 30 mA ölçüm farkı akımı olan bir hatalı akım koruma tertibatı
(RCD/FI) üzerinden gerçekleşmelidir.
Emniyet altına alma işlemi düzenli aralıklarla işlev bakımından kontrol edilmelidir.
Çevre sıcaklığı 50 ºC'nin üzerinde olmamalıdır.
Ürünün elektrik şebekesinden ayrılabileceği garantiye alınmalıdır. Ya rahat
erişilebilen bir priz ya da EN 60335-1 Paragraf 24.3 uyarınca tüm kutuplu bir
şalter üzerinden.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis testi yapilmalidir. (DIN
1717‘ye göre montaj)
• Taban elemanı 15947180, sadece dikey takılabilir!
• Ana gövde yapısal koşullara uygun şekilde takılabilir, Montaj örneği Bkz. Sayfa
48 ve 49.
A Duvara direkt montaj
B Duvara direkt montaj. Burada, esnek mesafe tutucuları ile 10‘lu sıkma
vidaları kullanılarak.
C Taşıyıcı sistem üzerine montaj.
D Hazır ev montaj plakalarına veya hazır hücrelere kurulum.
E Tuğla duvar Montajı
• Bağlantı parçalarını çevirerek takmak veya montaj halkalarının ayarını değiştirmek
için iBox bir boru parçasıyla mengeneye sıkıştırılmalıdır. (bakınız sayfa 50)
• Körük sıcak tutkallanmamalıdır.
• Çok amaçlı iBox‘un sıcak tutkallanması gerekirse, bu parçanın zarar görmemesine
dikkat edilmelidir.
• Tüm çalışmalar sadece gerilimsiz durumda yapılmalıdır.
• Setin içinden çıkan transformatör için 230 V besleme hattına sahip bir sıva altı prizi
(> Ø 60 mm) öngörülmelidir.
• Transformatör koruma alanı 0, 1 veya 2’ye monte edilmemelidir.
• Sıva altı prizi bir EN 20 tipi boş boruyla ana sete bağlanmıştır.
• Sıva altı prizi ile ana set arasındaki mesafe maksimum 6,5 m olmalıdır.
• Boş boru en az her 500 mm‘de bir sabitlenmeli ve bükme yarı çapı 100 mm‘den
daha yüksek olmalıdır.
• Tüm bileşenler kolay ulaşabilir durumda kalmalıdır.
• Raindance Rainfall, bir RainBrain ile bağlantılı olarak kullanılacaksa, gerilim
beslemesi doğrudan RainBrain üzerinden sağlanır (bkz. sayfa 34). Raindance
Rainfall ile birlikte teslim edilen adaptör ve bağlantı kablosuna gerek yoktur.
Bununla birlikte sıva altı prizi de öngörülmemelidir. Bu durumda mutlaka
#95351000 bağlantı kablosu sipariş edilmelidir!
Türkçe
