Raindance Select 2jet Showerpipe
27283000 / 27283400
40
°C
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30

Montage siehe Seite 32
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe vor dem Thermostat und auf der
Regeleinheit reinigen
-Siebdichtung der Brause verschmutzt -Siebdichtung zwischen Brause und Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei geschlossener Ar-
matur in die Kaltwasserleitung gedrückt oder umgekehrt
-Rückflussverhinderer verschmutzt / defekt -Rückflussverhinderer reinigen ggf. austauschen
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
Durchlauferhitzer schaltet bei Thermostatbetrieb nicht
ein
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen / austauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Prüfzeichen (siehe Seite 44)
Demontage Griff #98369000 (siehe Seite 42)
Bedienung (siehe Seite 38)
Zum Entleeren der Kopfbrause diese nach dem Benutzen leicht schräg
stellen.
Durchflussdiagramm (siehe Seite 31)
 Handbrause
 Kopfbrause
Maße (siehe Seite 31)
Wartung (siehe Seite 39)
• Der Thermostat ist mit Rückflussverhinderern ausgestattet. Rückfluss-
verhinderer müssen gemäß DIN EN 1717 regelmäßig in Überein-
stimmung mit nationalen oder regionalen Bestimmungen auf ihre
Funktion geprüft werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte
der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt
werden.
Einjustieren (siehe Seite 36)
Nach erfolgter Montage muss die Auslauftemperatur des Thermos-
taten überprüft werden. Eine Korrektur ist erforderlich wenn die an
der Entnahmestelle gemessene Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Safety Function (siehe Seite 37)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur
von z. B. max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Anschlussmaße: 150 ±12 mm
Anschlüsse R 1/2: kalt rechts - warm links
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Perso-
nen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge-
setzt werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Die in der Montageanleitung angegebenen Montagemaße sind ideal für
Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst
werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe
die Mindesthöhe ändert und die Änderung der Anschlussmaße berücksichtigt
werden müssen.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
• Die der Brause beigepackte Siebdichtung muss eingebaut werden, um Schmutz-
einspülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können
die Funktion beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der
Brause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
• Sollten die Wasseranschlüsse nicht fest montiert sein, muss die Armatur zusätzlich
mit Schrauben installiert werden (siehe Seite 32, Abb. A1 - A11). Bei dieser
Installationsart ist darauf zu achten, dass keine Wasserleitung angebohrt wird!
Sind die Wasseranschlüsse fest montiert, werden keine zusätzlichen Schrauben
benötigt (siehe Seite 33, Abb. B1 - B11).
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,2 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Deutsch

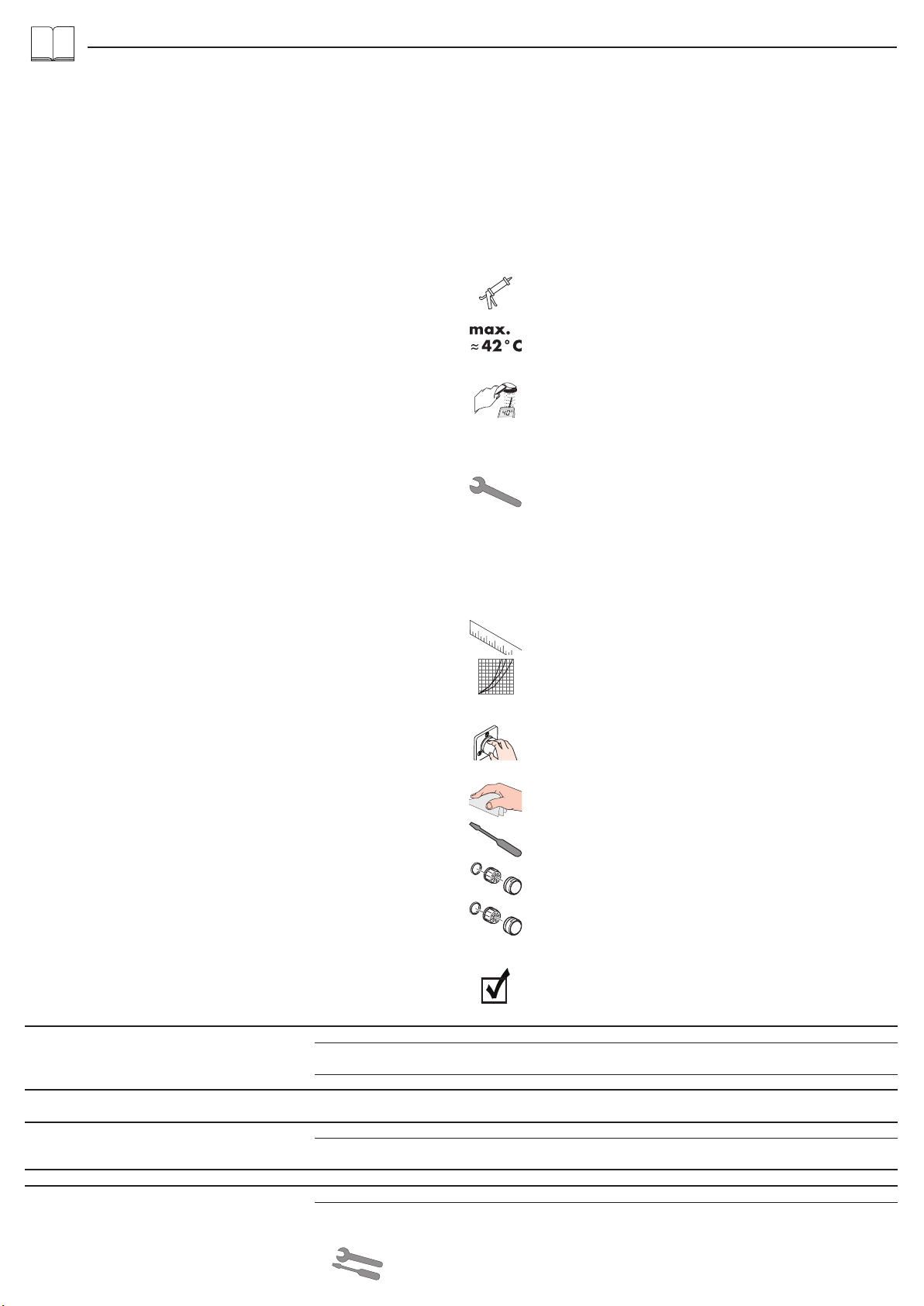

Symbolerklärung
Reinigung (siehe Seite 41)
Sonderzubehör (nicht im Lieferumfang enthalten)
Fliesenausgleichsscheibe chrom #92143000 (siehe Seite 40)
Serviceteile (siehe Seite 40)
2
+

Montage voir pages 32
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtres encrassés -Nettoyer les filtres devant le mitigeur thermostatique et
sur la cartouche
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la douchette et le flexible
Circulation opposée, l´eau chaude est comprimée
dans l´arrivée d´eau froide et vice versa avec robinet
fermé
-Clapet anti-retour encrassé ou défectueux -Nettoyer le clapet anti-retour ou le changer éventuel-
lement
La température à la sortie ne correspond pas à la
température de réglage
-Le thermostat n´a pas été réglé -Régler le thermostat
-Température d'eau chaude trop basse, pas d´eau
froide
-Augmenter la température d´eau chaude entre 42ºC
et 65ºC
Le réglage de la température n´est pas possible -Cartouche thermostatique entartrée -Changer la cartouche thermostatique
Le chauffe-eau instantané ne s´allume pas lors de
l´utilisation du thermostat
-Filtres encrassés -Nettoyez / changez les filtres
-Clapet anti-retour bloque -Changez le clapet antiretour
Classification acoustique et débit (voir pages 44)
Démontage poignée #98369000 (voir pages 42)
Instructions de service (voir pages 38)
Pour vider le pommeau de la douchette, l'incliner légèrement après
l'utilisation.
Diagramme du débit (voir pages 31)
 Douchette
 pomme de douche
Dimensions (voir pages 31)
Entretien (voir pages 39)
• Le mitigeur thermostatique est équipé de clapets anti-retour. Les cla-
pets anti-retour doivent être examinés régulièrement conformément à
la norme EN 1717 ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une fois par an).
• Pour assurer le mouvement facile de l´élément thermostatique, le
thermostat devrait être placé de temps en temps en position très
chaude et très froide.
Réglage (voir pages 36)
Le montage terminé, contrôler la température de l’eau puisée au miti-
geur thermostatique. Un étalonnage est nécessaire si la température de
l’eau mitigée mesurée au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages 37)
Grâce à la fonction Safety, il est possible de prérégler la température
maximale par exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de l'acide acétique!
Dimension d´arrivée: 150 ±12 mm
Raccordement R 1/2: froide à droite - chaude à gauche
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau potable!
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d'autres objets !
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Éviter le contact du jet de la douchette avec les parties sensibles du corps
(telles par ex. que les yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter pour cela une poignée
séparée.
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
• Les dimensions d'installation indiquées dans la notice de montage sont idéales
pour des personnes d'une taille de 1800 mm environ et doivent être ajustées
selon le cas. Tenir compte pour cela du fait qu'un changement de hauteur modi-
fie la hauteur minimum et que la modification des cotes de raccord doit entrer en
ligne de compte.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce que la sur-
face de fixation soit bien plane dans toute la zone de fixation (pas de dépasse-
ment de joints ou de déport de carreaux), à ce que le mur se prête au montage
du produit et ne présente aucun point fragile.
• Le joint à filtre fourni avec la pomme de douche à main doit être installé afin de
retenir des impuretés du système de conduites. Ceux-ci pourraient influencer le
fonctionnement de ce produit et même endommager des pieces mobiles. Des
réclamations à la suite de l’usage de la pomme de douche sans joint-tamis de
hansgrohe ne peuvent pas faire partie de notre garantie.
• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
• Au cas où les raccordements d'eau ne seraient pas définitivement montés, la robi-
netterie doit être installée en avec vis (voir page 32, fig. A1 - A11). Pour ce type
d'installation, veiller à ne pas percer de conduite d'eau ! Si les raccordements
d'eau sont définitivement montés, des vis supplémentaires sont superflues (voir
page 33, fig. B1 - B11).
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,2 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Français
Description du symbole
Nettoyage (voir pages 41)
Accessoires en option (ne fait pas partie de la fourni-
ture)
cale de compensation chromé #92143000 (voir pages 40)
Pièces détachées (voir pages 40)
3
+

Assembly see page 32
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump has been installed
check to see if the pump is working).
-Filters are dirty -Clean filter in front of the mixer and on the MTC-
thermo cartridge
-Shower filter seal dirty -Clean filter seal between shower and hose
Crossflow, hot water being forced into cold water pipe,
or vice versa, when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, exchange if necessary
Spout temperature does not correspond with tempera-
ture set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to 42 ºC to 65 ºC
Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge
Instantaneous heater didn't work with thermostat -Filters are dirty -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
Test certificate (see page 44)
Dismounting handle #98369000 (see page 42)
Operation (see page 38)
To empty the overhead shower after use, hold it in a slightly inclined
position.
Flow diagram (see page 31)
 Hand shower
 overhead shower
Dimensions (see page 31)
Maintenance (see page 39)
• The mixer is equipped with check valves. The check valves must be
checked regularly according to DIN EN 1717 in accordance with
national or regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it is necessary
from time to time to turn the thermostat from total hot to total cold.
Adjustment (see page 36)
After the installation, the output temperature of the thermostat must be
checked. A correction is necessary if the temperature measured at the
output differs from the temperature set on the thermostat.
Safety Function (see page 37)
The desired maximum temperature for example max. 42º C can be pre-
set thanks to the safety function.
Do not use silicone containing acetic acid!
Thermal disinfection: max. 70°C / 4 min
Centre distance: 150 ±12 mm
Connections R 1/2: cold right - hot left
• Safety against backflow
• The product is exclusively designed for drinking water!
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The arm of the shower head is intended only to hold the shower head. Do not
load it down with other objects!
Children as well as adults with physical, mental and/or sensoric impairments
must not use this product without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using this product.
Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
The product may not be used as a holding handle. A separate handle must be
installed.
The product may only be used for bathing, hygienic and body cleaning pur-
poses.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards.
• The plumbing codes applicable in the respective countries must be observed.
• The installation dimensions stated in these installation instructions are ideal for
people of approximately 1800 mm in body height. The dimensions can be
altered if required. In this case, pay attention to the fact that a change of instal-
lation height will also change the minimum height, and that the altered mounting
dimensions must be taken into consideration.
• During installation of the product by qualified trained personnel, make sure that
the entire fastening surface is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the product and has no weak
points.
• The mesh washer must be insert to protect the overhead shower against incoming
dirt by pipework. Incoming dirt leads to defects or/and can damage parts of the
shower; such caused faults voids all liability and guarantee claims.
• The product is not designed to be used with steam baths!
• If the water connections are not stabil mounted, the fitting must be fixed with extra
screws (see page 32, fig. A1 - A11). With this type of installation, take care not
to puncture the water pipe! If the water connections are stabil mounted, no extra
screws are required (see page 33, fig. B1 - B11).
Special information for UK
If installing this product with a pump, please be aware that it has to have negative
head switching. This product will not function with a positive head pump..
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,2 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
English
Symbol description
Cleaning (see page 41)
Special accessories (order as an extra)
tile-matching-disk chrome plated #92143000 (see page 40)
Spare parts (see page 40)
4
+

Montaggio vedi pagg. 32
Problema Possibile causa Rimedio
Scarsità d'acqua -Pressione di erogazione insufficiente -Provare la pressione di erogazione
-Filtri sporchi -Pulire/sostituire i filtri
-Guarnizione del filtro della doccia sporca -Pulire la guarnizione del filtro tra doccia e flessibile
Flusso incrociato; l'acqua calda viene spinta nella tuba-
tura acqua fredda a rubinetteria chiusa o viceversa
-Antiriflusso sporco o non ermetico -Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa da quella
impostata
-Il termostatico non è stato regolato -Regolare il termostatico
-Temperatura dell'acqua calda -Aumentare la temperatura acqua calda tra 42 ºC e
65 ºC
Impossibile la regolazione temperatura -Unità di regolazione piena di calcare -Sostituire l'unità di regolazione
La caldaia istantanea non lavora con il termostato in
funzione
-Filtri sporchi -Pulire / sostituire i filtri
-Valvola antiriflusso non funziona correttamentet -Sostituire la valvola antiriflusso
Segno di verifica (vedi pagg. 44)
Smontaggio maniglia #98369000 (vedi pagg. 42)
Procedura (vedi pagg. 38)
Per svuotare la doccia di testa dopo averla usata, posizionarla legger-
mente obliqua.
Diagramma flusso (vedi pagg. 31)
 Doccetta
 soffione doccia
Ingombri (vedi pagg. 31)
Manutenzione (vedi pagg. 39)
• Il miscelatore termostatico è dotato di una valvola antiritorno. La
valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno
una volta all'anno).
• Per garantire la scorrevolezza dell’elemento di regolazione, di tanto
in tanto si dovrebbe regolare il termostatico passando da tutto caldo
a tutto freddo.
Taratura (vedi pagg. 36)
Effettuata l’installazione del miscelatore termostatico bisogna con-
trollare la temperatura di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di prelievo non corrisponde
a quella fissata sul termostato.
Safety Function (vedi pagg. 37)
Grazie alla funzione antiscottature Safety la temperatura massima per
esempio max. 42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido acetico!
Disinfezione termica: max. 70°C / 4 min
Distanza di raccordo: 150 ±12 mm
Raccordi R 1/2: fredda a destra - calda a sinistra
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua potabile!
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-
gna indossare guanti protettivi.
Il braccio del soffione della doccia è progettato per sostenere solo quest'ultimo,
non va sovraccaricato con altri oggetti!
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non
deve essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate
(ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza suffi-
ciente.
Il prodotto non deve essere utilizzato come maniglia, questa deve essere
montata separatamente.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'ac-
qua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per per-
sone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna fare
attenzione, che ad altezza di montaggio cambiata l'altezza minima necessaria
indicata cambia e che bisogna considerare la modifica delle quote di collega-
mento.
• Per il montaggio del prodotto da personale specializzato qualificato bisogna
fare attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia
piana (nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione
della parete sia adatta al montaggio del prodotto e che non presenti alcun punto
debole.
• Per proteggere la soffione doccia da eventuali impurita provenienti dalle tubazio-
ni dell’acqua, deve essere inserito il filtro nell’impugnatura della doccia stessa.
Tali impurita possono infatti causare difetti e/o danneggiare parti della doccia;
in questo caso la Hansgrohe non risponde dei danni.
• Il prodotto non è predisposto per l'impiego in combinazione con un bagno a
vapore.
• Se gli allacciamenti dell'acqua non dovessero essere montati saldamente, instal-
lare allora l'armatura con 2 - 4 viti supplementari (vedi pagg. 32, fig. A1 - A11).
Per questo tipo di installazione fare attenzione che non venga perforata nessuna
condotta d'acqua! Non sono richieste viti supplementari se gli allacciamenti
dell'acqua sono montati saldamente (vedi pagg. 33, fig. B1 - B11).
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,2 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Italiano
Descrizione simbolo
Pulitura (vedi pagg. 41)
Accessori speciali (non contenuto nel volume di fornitura)
distanziali da piastrella cromato #92143000 (vedi pagg. 40)
Parti di ricambio (vedi pagg. 40)
5
+

Montaje ver página 32
Problema Causa Solución
Sale poca agua -presión insuficiente -comprobar presión
-Filtros sucios -Limpiar filtros en las uniones a las tomas de agua ca-
liente y fría y en el cartucho termostático
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo y teleducha
Flujo de agua cruzada agua caliente entra en la tube-
ría del agua fría o al revés
-válvula antirretorno sucia o pierde -limpiar / cambiar válvula
Temperatura del agua no corresponde a lo marcado -termostato no ha sido ajustado -ajustar termostato
-Temperatura del agua caliente demasiado baja -aumentar temperatura del agua caliente a 42º -
65º C.
No es posible regular la temperatura -Termoelemento calcificado o desgastado -cambiar termoelemento
Calentador instantáneo no se enciende cuando el
termostato mezcla agua caliente con agua fría
-Filtros sucios -limpiar/cambiar filtros
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Marca de verificación (ver página 44)
Despiece Mando #98369000 (ver página 42)
Manejo (ver página 38)
Para vaciar la ducha, colóquela en una posición ligeramente inclinada
tras el uso.
Diagrama de circulación (ver página 31)
 Teleducha
 Ducha fija
Dimensiones (ver página 31)
Mantenimiento (ver página 39)
• El termostato está equipado con válvula, la cual evita el retorno del
agua a la tubería. Las válvulas anti-retorno tienen que ser controla-
das regularmente según la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales (una vez al año, por lo
menos).
• Para garantizar el funcionamiento duradero del termostato, el
mando del mismo debería girarse de vez en cuando del extremo frío
al extremo caliente.
Puesta a punto (ver página 36)
Después del montaje deberá comprobarse la temperatura del agua del
termostato, en la salida del caño. Una corrección se efectuará siempre
y cuando la temperatura del agua tomada a la salida del caño, no
corresponda con la indicada en el volante del termostato.
Safety Function (ver página 37)
Gracias al tope de temperatura se puede graduar la temperatura
máxima por ejemplo max. 42º C.
No utilizar silicona que contiene ácido acético!
Desinfección térmica: max. 70°C / 4 min
Racores excéntricos: 150 ±12 mm
Racores excéntricos R 1/2: a la derecha frio - a la izquierda caliente
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para agua potable.
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
El brazo del pulverizador de ducha solo está previsto para soportar el pulveri-
zador de ducha y no debe cargarse con otros objetos!
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulverizador con partes sensibles del
cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre pulveri-
zador y cuerpo.
El producto no debe ser utilizado como un elemento de sujeción. Debe montar-
se un elemento de sujeción separado.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza
corporal.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transpor-
te. Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• Las medidas indicadas en las instrucciones de montaje resultan ideales para
personas de 1800 mm de altura, por lo que deberán ajustarse siempre que sea
necesario. En este sentido, es importante tener en cuenta que, en caso de modi-
ficación de la altura de montaje, cambia la altura mínima y habrá que adaptar
las medidas de conexión.
• Durante el montaje del producto, mediante personal especializado, se debe ase-
gurar de que la superficie de sujeción en todo el área de la fijación sea plana
(sin fugas o azulejos que sobresalgan), que la estructura del muro sea adecuada
para el montaje del producto y que no presente puntos débiles.
• La junta de filtración que se suministra con la ducha mural evita que las partí-
culas de suciedad procedentes de las tuberías lleguen a la ducha mural. Debe
colocarse entre el flexo y la ducha mural. Infiltraciones de suciedad deterioran
el funcionamiento de la ducha mural y pueden causar daños en el interior de la
misma que no están cubiertas por la garantía de Hansgrohe.
• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!
• Si las conexiones de agua no estuviesen montadas de forma fija será necesario
instalar el grifo con tornillos adicionales (ver página 32, fig. A1 - A11). Al reali-
zar ese tipo de instalación es muy importante procurar no perforar la tubería de
agua. Si las conexiones de agua están montadas de forma fija no son necesa-
rios los tornillos adicionales (ver página 33, fig. B1 - B11).
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,2 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Español
Descripción de símbolos
Limpiar (ver página 41)
Opcional (no incluido en el suministro)
Pieza desuplemento cromado #92143000 (ver página 40)
Repuestos (ver página 40)
6
+

Montage zie blz. 32
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef verstopt -Vuilvangzeefjes en zeefjes van regeleenheid reinigen
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in gesloten toestand in
koud water leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel uitwisselen
Uitstroomtemperatuur komt niet met ingestelde tempera-
tuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te laag -Warmwater toevoer verhogen min. 42ºC naar 65ºC
Temperatuur niet regelbaar -regeleenheid verkalkt -regeleenheid uitwisselen
Doorstroomtoestel schakelt tijdens gebruik van thermo-
staat niet in
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Keurmerk (zie blz. 44)
Demontage greep #98369000 (zie blz. 42)
Bediening (zie blz. 38)
Om de hoofddouche leeg te maken, zet u deze na het gebruik licht
schuin.
Doorstroomdiagram (zie blz. 31)
 Handdouche
 hoofddouche
Maten (zie blz. 31)
Onderhoud (zie blz. 39)
• De thermostaat is voorzien van terugslagkleppen. Keerkleppen
moeten volgens DIN EN 1717 regelmatig en volgens plaatselijk gel-
dende eisen op het funktioneren gecontroleerd worden. (Tenminste
een keer per jaar)
• Om het soepel lopen van de regeleenheid te garanderen moet
de thermostaat van tijd tot tijd op heel koud en heel warm worden
ingesteld.
Correctie (zie blz. 36)
Na montage dient de uitstroomtemperatuur van de thermostaat gecon-
troleerd te worden. Een correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 37)
Dankzijd de Safety Function kan de gewenste maximale temperatuur
van bijv. max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Thermische desinfectie: max. 70°C / 4 min
Aansluitmaten: 150 ±12 mm
Aansluitingen R 1/2: koud rechts - warm links
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoofd-
douche bedoeld en mag niet met verdere voorwerpen worden belast!
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-
perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen
onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
Het product mag niet als handgreep worden gebruikt. Er moet een aparte
handgreep gemonteerd worden.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• De in de handleiding aangegeven montagematen richten zich op personen van
ca. 1800 mm groot en moeten indien nodig aangepast worden. Daarbij moet in
acht genomen worden dat bij een gewijzigde montagehoogte ook de mini-
mumhoogte verandert en dat de aansluitmaten overeenkomstig moeten worden
aangepast.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet erop
gelet worden dat het montagevlak in het volledige bereik van de bevestiging vlak
is (geen uitstekende voegen of verspringende tegels), dat de wand geschikt is
voor de montage van het product en geen zwakke plaatsen vertoont.
• Het bij de hoofddouche verpakte zeefje moet worden ingebouwd om vuil uit de
waterleiding te weren. Vuil uit de leidingen kan de werking van de hoofddouche
negatief beïnvloeden en/of de hoofddouche beschadigen. Voor deze schade is
Hansgrohe niet verantwoordelijk.
• Het product is niet voorzien voor gebruik in combinatie met een stoombad!
• Wanneer de wateraansluitingen niet vast gemonteerd zijn, moet de armatuur
aanvullend met schroeven vastgezet worden (zie blz. 32, afb. A1 - A11). Bij die
wijze van installatie moet erop gelet worden dat geen waterleiding aangeboord
worden! Wanneer de wateraansluitingen vast gemonteerd zijn, zijn geen extra
schroeven nodig (zie blz. 33, afb. B1 - B11).
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,2 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Nederlands
Symboolbeschrijving
Reinigen (zie blz. 41)
Toebehoren (behoort niet tot het leveringspakket)
opvulschijf verchroomd #92143000 (zie blz. 40)
Service onderdelen (zie blz. 40)
7
+

Montering se s. 32
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset -Rengør smudsfangsi foran termsotaten og på termo-
statelementet
-Sien mellem bruser og slange er snavset -Rengør sien mellem bruser og slange
Kryds-flow, varmt vand i koldtvandsledningen og
omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift den evt.
Udløbstemperaturen stemmer ikke overens med den
indstillede temperatur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra 42ºC til 65ºC
Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen
Vandvarmeren går ikke i gang ved aktivering af
termostat
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
Godkendelse (se s. 44)
Afmontere Greb #98369000 (se s. 42)
Brugsanvisning (se s. 38)
Hovedbruseren tømmes ved at holde den en smule på skrå efter brug.
Gennemstrømningsdiagram (se s. 31)
 Håndbruser
 Hovedbruser
Målene (se s. 31)
Service (se s. 39)
• Termostaten er forsynet med kontraventil . Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang om året).
• For at sikre optimal funktion af termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt varm og helt kold).
Justering (se s. 36)
Efter monteringen skal termostatens udløbstemperatur kontrolleres.
Såfremt den målte vandtemperatur afviger fra den på termostaten viste
forindstilling er en korrigering af skalagrebet nødvendig.
Safety Function (se s. 37)
Takket være Safety varmtvands-begrænsningen kan maksimaltempera-
turen forudindstilles eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig silikone!
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må
ikke belastes med andre genstande!
Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-
ger må ikke bruge brusersystemet uden opsyn. Personer som er under indfly-
delse af alkohol eller narkotika må ikke bruge brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.
Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Målene i monteringsanvisningen er ideal til personer med en størrelse på 1800
mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den mindste
højde i tilfælde af en ændret monteringshøjde ændres og at der skal tages hen-
syn til de ændrede tilslutningsmål.
• Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje
med, at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at væggene er velegnet til
monteringen af produktet og ikke har svare områder.
• Den vedlagte smudsfangssi skal indsættes i bruseren for at undgå snavs fra rørsy-
stemet. Indskyllet snavs kan have indflydelse på bruserens funktion og/eller føre
til beskadigelser på håndbruserens funktionsdele.
• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!
• Hvis vandtilslutningerne ikke er fast monteret, skal armaturet yderligere monteres
med skruer (se s. 32, fig. A1 - A11). Ved denne montagemetode skal der holdes
øje med, at der ikke bores ind i vandledninger! Hvis avndtilslutningerne er fast
monteret, er yderligere skruer ikke nødvendige (se s. 33, fig. B1 - B11).
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,2 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Tilslutningsmål: 150 ±12 mm
Tilslutninger R 1/2: Koldt højre - varmt venstre
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Dansk
Symbolbeskrivelse
Rengøring (se s. 41)
Specialtilbehør (ikke med i leveringsomfang)
Afstandsskive Krom #92143000 (se s. 40)
Reservedele (se s. 40)
8
+

Montagem ver página 32
Falha Causa Solução
Água insuficiente -Pressão não adequada -Verificar a pressão da água
-Filtro sujo -Limpar o filtro nas ligações de água e no cartucho
termostático
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o tubo flexível
Fluxos cruzados, água quente a ser forçada a entrar
no tubo da água fria, ou vice-versa, quando a mistura-
dora está fechada.
-Válvula anti-retorno suja ou com fugas -Limpar a válvula antiretorno, substitua se necessário
A temperatura da água não corresponde à temperatu-
ra seleccionada
-A misturadora termos tática não foi ajustada -Ajustar a misturadora termostática
-Temperatura da água quente muito baixa -Aumentar a temperatura da água quente para 42º C
a 65º C.
Não é possível regular a temperatura -Regulador da temperatura calcificado -Limpar regulador da temperatura
Esquentador não funciona com a termostática -Filtro sujo -Limpar / trocar o filtro
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Marca de controlo (ver página 44)
Desmontar Manípulo #98369000 (ver página 42)
Funcionamento (ver página 38)
Posicionar a cabeça do chuveiro numa posição inclinada para o
esvaziar após a utilização.
Fluxograma (ver página 31)
 Chuveiro de mão
 Chuveiro fixo
Medidas (ver página 31)
Manutenção (ver página 39)
• A misturadora está equipada com válvulas anti-retorno. As válvulas
anti-retorno devem ser verificadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
• Para garantir um funcionamento suave do elemento termostático
é necessário de vez em quando rodar totalmente o manípulo da
termostática da posição quente para a fria.
Afinação (ver página 36)
É necessária correcção se a temperatura medida no ponto de saída
diferir da temperatura marcada na escala.
Safety Function (ver página 37)
Graças à função de segurança pode-se regular a temperatura máxima
por exemplo max. 42ºC.
Não utilizar silicone que contenha ácido acético!
Desinfecção térmica: max. 70°C / 4 min
Distância entre eixos: 150 ±12 mm
Ligações R 1/2: fria à direita - quente à esquerda
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido para água potável!
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não po-
dem utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o sistema de duche.
Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis
(p. ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e
o corpo.
O produto não pode ser utilizado como pega de apoio. Tem que ser montada
uma pega separada.
O produto só pode ser utilizado para fins de higiene pessoal.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• As dimensões de montagem indicadas nas instruções de montagem são ideais
para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente
adaptadas. Neste contexto deve ter-se em atenção que alterações na altura de
montagem obrigam a alterações na altura mínima, bem como alterações nas
dimensões de ligação.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da parede seja adequada para a
montagem do produto e que não apresente pontos fracos.
• O filtro de rede deve ser colocado para proteger o chuveiro de areias e resíduos
rovenientes da tubagem. Resíduos e areias podem danificar componentes, ou
provocar mau funcionamento do chuveiro; as avarias assim provocadas anulam
a nossa responsabilidade e anulam a nossa garantia.
• O produto não foi concebido para utilização em combinação com um banho de
vapor!
• Se as ligações da água não estiverem fixamente montadas, é necessário instalar
a torneira adicionalmente com parafusos (ver página 32, fig. A1 - A11). Neste
tipo de instalação é necessário ter em atenção que nenhuma tubagem, de água
seja perfurada! Se as ligações da água forem montadas fixamente, não são
necessários parafusos adicionais (ver página 33, fig. B1 - B11).
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,2 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Português
Descrição do símbolo
Limpeza (ver página 41)
Acessórios especiais (não incluído no volume de forne-
cimento)
Arruela espaçadora cromado #92143000 (ver página 40)
Peças de substituição (ver página 40)
9
+

Montaż patrz strona 32
Usterka Przyczyna Pomoc
Mała ilość wody -Zbyt niskie ciśnienie zasilające -Sprawdzić ciśnienie w instalacji
-Zabrudzone sitka -Wyczyścić sitka przed termostatem i we wkładzie
termostatycznym
-Zabrudzona uszczelka z sitkiem w prysznicu -Oczyścić uszczelkę z sitkiem pomiędzy prysznicem
a wężem
Przepływ krzyżowy, woda ciepła przy zamkniętej
armaturze wpływa do przewodu wody zimnej lub
odwrotnie
-Zabrudzone / uszkodzone zabezpieczenie przed
przepływem zwrotnym
-Wyczyścić wzgl. wymienić zabezpieczenie przed
przepływem zwrotnym
Temperatura wody nie zgadza się z ustawioną warto-
ścią
-Termostat nie został wyregulowany -Przeprowadzić regulację termostatu
-Za niska temperatura ciepłej wody -Podwyższyć temperaturę wody ciepłej na 42ºC do
65ºC
Brak możliwości regulacji temperatury -Wkład termostatyczny zakamieniony -Wymienić wkład termostatyczny
Po otwarciu armatury nie załącza się podgrzewacz
przepływowy
-Zabrudzone sitka -Oczyścić/ wymienić sitka
-Zablokowane zabezpieczenie przed przepływem
zwrotnym
-Wymienić zabezpieczenie przed przepływem zwrot-
nym
Znak jakości (patrz strona 44)
Demontaż Uchwyt #98369000 (patrz strona 42)
Obsługa (patrz strona 38)
Do opróżniania prysznica należy go po jego użyciu ustawić lekko na
skos.
Schemat przepływu (patrz strona 31)
 Prysznic ręczny
 Prysznic sufitowy
Wymiary (patrz strona 31)
Konserwacja (patrz strona 39)
• Termostat wyposażony został w zabezpieczenia przed przepływem
zwrotnym. Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi
przepisami, działanie zabezpieczeń przed przepływem zwrotnym
musi być kontrolowane (przynajmniej raz w roku).
• Aby zachować łatwość obsługi termostatu, od czasu do czasu nale-
ży go przekręcić na całkiem zimną i na całkiem ciepłą wodę.
Regulacja (patrz strona 36)
Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na
wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzo-
na temperatura na wylocie różni się od temperatury nastawionej na
termostacie.
Safety Function (patrz strona 37)
Dzięki funkcji zabezpieczającej można przestawić żądaną maksymal-
ną temperaturę np. na maks. 42ºC.
Nie stosować silikonów zawierających kwas octowy!
Dezynfekcja termiczna: maks. 70°C / 4 min
Wymiary przyłącza: 150 ±12 mm
Przyłącza R 1/2: Zimna z prawej - Ciepła z lewej
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie
może być obciążane innymi przedmiotami!
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do trzymania się. Należy zamonto-
wać osobny uchwyt.
Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o
wzroście sięgającym ok. 1800 mm i w razie konieczności należy je dostosować.
Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości montażu
zmienia się minimalna wysokość, a także ulegają zmianie wymiary przyłączy.
• Montaż produktu musi być wykonany przez wykwalifikowanego fachowca. Po-
wierzchnia w miejscu montażu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu musi być stabilna. Dołożone w
komplecie śruby i kołki rozporowe są przeznaczone do betonu.
• Znajdujące się przy prysznicu sitko musi zostać zainstalowane, aby zatrzymać
zanieczyszczenia z instalacji. Przedostające się zanieczyszczenia mogą mieć
ujemny wpływ na działanie i/lub prowadzić do usterek w działaniu elementów
prysznica. Za powstałe z tego tytułu szkody firma Hansgrohe nie ponosi odpo-
wiedzialności.
• Produkt nie jest przewidziany do zastosowania w łaźni parowej!
• Jeżeli przyłącza wody nie są właściwie zamontowane, armaturę należy zainsta-
lować dodatkowo przy użyciu śruby (patrz strona 32, rys. A1 - A11). W trakcie
tego rodzaju instalacji należy zwrócić uwagę na to, by nie przewiercić przewo-
dów doprowadzających wodę! Jeżeli przyłącza wody są właściwie zamontowa-
ne, nie potrzeba żadnych dodatkowych śrub (patrz strona 33, rys. B1 - B11).
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,2 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Polski
Opis symbolu
Czyszczenie (patrz strona 41)
Wyposażenie specjalne (Nie jest częścią dostawy)
Podkładka do wyrównania płytek ceramicznych chrom #92143000
(patrz strona 40)
Części serwisowe (patrz strona 40)
10
+

Montáž viz strana 32
Porucha Příčina Odstranění
Málo vody -Nízký tlak v přívodu. -Zkontrolovat tlak v potrubí
-Sítko na zachycování nečistot je zanesené -Vyčistit lapače nečistot před termostatem a na regu-
lační jednotce
-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou a hadicí
Křížení toků, teplá voda se při zavřené armatuře tlačí
do přívodu studené vody nebo naopak
-Znečištěný nebo netěsný zpětný ventil -Zpětný ventil vyčistit, případně vyměnit
Teplota u výtoku nesouhlasí s nastavenou teplotou -Teplota u výtoku nesouhlasí s nastavenou teplotou -Nastavit termostat
-Nízká teplota teplé vody -Teplotu horké vody zvýšit na 42ºC až 65ºC
Nelze regulovat teplotu -regulační jednotka zanesena vodním kamenem -vyměnit regulační jednotku
průtokový ohřívač v provozu s termostatem nezapne -Sítko na zachycování nečistot je zanesené -Vyčistit případně vyměnit sítko
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
Zkušební značka (viz strana 44)
Demontáž rukojeť #98369000 (viz strana 42)
Ovládání (viz strana 38)
Pro vyprázdnění sprchové hlavice, hlavici po použití nastavte do lehce
šikmé polohy.
Diagram průtoku (viz strana 31)
 Ruční sprcha
 Horní sprcha
Rozmìry (viz strana 31)
Údržba (viz strana 39)
• Termostat je vybaven omezovačem zpětného toku. U zpětných
ventilů se musí podle DIN EN 1717 v souladu s národními nebo regi-
onálními předpisy testovat jejich funkčnost (alespoň jednou ročně).
• Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat
čas od času nastavit na úplně horkou a úplně studenou vodu.
Nastavení (viz strana 36)
Po ukončení montáže se musí zkontrolovat teplota vody vytékající z
termostatu. Pokud se teplota změřená v místě odběru liší od teploty
nastavené na termostatu, je nutné provést korekci.
Safety Function (viz strana 37)
Díky Safety Function je možné předem nastavit nejvyšší požadovanou
teplotu, např. max. 42ºC.
Nepoužívat silikon s obsahem kyseliny octové!
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a
nesmí se zatěžovat dalšími předměty!
Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením
nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné
madlo.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Montážní rozměry uvedené v návodu pro montáž jsou ideální pro osoby s výš-
kou postavy přibližně 1800 mm a v případě potřeby je nutné je přizpůsobit. Při
tom je zapotřebí dbát nato, že se při změněné výšce montáže změní požadova-
ná minimální výška a že je třeba brát ohled na připojovací rozměry.
• Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla
upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a ne-
měla žádná slabá místa.
• Do přívodu musí být zabudováno se sprchou dodávané sítko, aby zachycovalo
nečistoty vyplavené z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci
sprchy a nebo mohou vést i k jejímu poškození. Na takto vzniké škody se nevzta-
huje záruka firmy Hansgrohe.
• Výrobek není určen k použití ve spojení s parní lázní!
• Pokud nejsou vodovodní přípojky nainstalovány pevně, je nezbytné baterii navíc
upevnit šrouby (viz strana 32, obr. A1 - A11). U tohoto druhu instalace je třeba
dbát na to, aby nedošlo k navrtání vodovodu! Pokud jsou vodovodní přípojky
nainstalovány pevně, nebude potřeba dalších šroubů. (viz strana 33, obr. B1 -
B11).
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,2 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Rozteč připojení: 150 ±12 mm
Přípoje R 1/2: studená vpravo - teplá vlevo
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Česky
Popis symbolů
Čištění (viz strana 41)
Zvláštní příslušenství (není součástí dodávky)
destička pro vyrovnání obkladů chrom #92143000 (viz strana 40)
Servisní díly (viz strana 40)
11
+

Montáž viď strana 32
Porucha Príčina Pomoc
Málo vody -Nízky tlak v prívode. -Skontrolovať tlak v potrubí
-Sitko v tesnení sprchy je znečistené -Vyčistiť filter pred termostatom a na regulačnej jed-
notke
-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou a hadicou
Kríženie tokov, teplá voda sa pri uzavretej armatúre
tlačí do prívodu studenej alebo naopak
-Znečistený alebo netesný spätný ventil -Spätný ventil vyčistiť, prípadne vymeniť
Teplota na výtoku nesúhlasí s nastavenou teplotou -Nebol nastavený termostat -Nastaviť termostat
-Nízka teplota teplej vody -Teplotu teplej vody zvýšiť na 42ºC až 65ºC
Nie je možné regulovať teplotu -Regulačná jednotka zanesená vodným kameňom -Vymeniť regulačnú jednotku
Prietokový ohrievač sa počas prevádzky termostatu
nezapína
-Sitko v tesnení sprchy je znečistené -Vyčistiť resp. vymeniť sitko
-Obmedzovač spätného nasatia je zablokovaný -Vymeniť obmedzovač spätného nasatia
Osvedčenie o skúške (viď strana 44)
Demontáž rukoväť #98369000 (viď strana 42)
Obsluha (viď strana 38)
Na vyprázdnenie vrchnej sprchy túto po použití nahnite do mierne
šikmej polohy.
Diagram prietoku (viď strana 31)
 Ručná sprcha
 Horná sprcha
Rozmery (viď strana 31)
Údržba (viď strana 39)
• Batéria je vybavená spätným uzáverom. Pri spätných ventiloch sa
musí podľa DIN EN 1717 v súlade s národnými alebo regionálnymi
predpismi testovať ich funkčnosť (aspoň raz ročne).
• Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa
termostat z času čas nastaviť na maximálne horúcu a maximálne
studenú vodu.
Nastavenie (viď strana 36)
Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z
termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty
nastavenej na termostate, je nutné vykonať korekciu.
Safety Function (viď strana 37)
Vďaka Safety Function je možné vopred nastaviť najvyššiu požadova-
nú teplotu, napr. max. 42ºC.
Nepoužívať silikón s obsahom kyseliny octovej!
Termická dezinfekcia: max. 70°C / 4 min
Pripájacie rozmery: 150 ±12 mm
Prípoje R 1/2: studená vpravo - teplá vľavo
• Vlastná poistka proti spätnému nasatiu.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a
nesmie sa zaťažovať inými predmetmi!
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,
ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať
samostatné držadlo.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s výškou
postavy približne 1800 mm a v prípade potreby je nutné ich prispôsobiť. Pritom
je nutné si uvedomiť, že pri zmenenej výške montáže sa mení minimálna výška a
a je nutné dbať na rozmery rozmiestnenia prípojok.
• Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce me-
dzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre montáž
produktu a nemá žiadne slabé miesta.
• Do prívodu musí byt' zabudované so sprchou dodávané sítko, aby zachytilo ne-
čistoty vyplavené z vodovodnej siete. Vyplavené nečistoty môžou ovlivnit' funkciu
sprchy, alebo spôsobit' jej poškodenie. Na takto vzniknuté škody sa nevzt'ahuje
záruka firmy Hansgrohe.
• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!
• Ak by prípojky vody neboli namontované pevne, musí sa armatúra nainštalovať
dodatočne s skrutkami (viď strana 32, obr. A1 - A11). Pri tomto druhu inštalácie
je potrebné dbať na to, aby sa neprevŕtalo vodovodné potrubie! Ak sú prípojky
vody namontované pevne, nevyžadujú sa dodatočné skrutky (viď strana 33, obr.
B1 - B11).
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,2 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Slovensky
Popis symbolov
Čistenie (viď strana 41)
Zvláštne príslušenstvo (nie je súčasťou dodávky)
doštička pre vyrovnanie obkladov chróm #92143000 (viď strana 40)
Servisné diely (viď strana 40)
12
+

安装 参见第页 32
问题 原因 补救
龙头出水量小 -水压不足 -检查总水压
-过滤网有垃圾堵塞 -清洁龙头前面和恒温阀芯的过滤网。
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤网
串水，在龙头关闭的状态下，热水被强迫流入冷
水管路，或者相反。
-单向阀有垃圾堵塞或漏水 -清洗单向阀，如有必要则更换新的
龙头出水温度和温度设定的不符 -恒温阀芯未被调节 -调节恒温器
-热水温度过低 -将热水温度从42ºC升高到65ºC
水温无法调节 -恒温阀芯表面结垢 -更换-恒温阀芯
使用恒温龙头后，燃气热水器不工作 -过滤网有垃圾堵塞 -清洗过滤网/更换过滤网
-单向阀装反 -正确安装单向阀
检验标记 (参见第页44)
拆卸 手柄 #98369000 (参见第页42)
操作 (参见第页38)
请在使用喷头后略微倾斜，排空其中水分。
流量示意图 (参见第页31)
手持花洒
顶置花洒
大小 (参见第页31)
保养 (参见第页39)
• 此恒温龙头带有单向阀。单向阀必须在符合国家或当地的法
律的情况下按照DINEN1717定期检查（至少一年一次）。
• 为了保证恒温器的稳定运转，请务必定期从最热到最冷转动
调温器。
校准 (参见第页36)
安装完成后必须检查调温器的出水温度。如在取水处测量所得
的温度与调温器上设定的温度有偏差，那么必须进行调整。
安全功能 (参见第页37)
恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例
如最高温度为42℃
请勿使用含有乙酸的硅胶！
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！
不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬
头与人头之间有足够的距离。
该产品不得作扶柄使用。必须安装单独的扶柄。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 本安装说明中所规定的安装尺寸理想用于身高1800mm左右的人士。
尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度
改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的
改变。
• 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加固
表面是否平整（无突出的接缝或瓷砖），墙体结构是否适合产品安装且
未显露出任何缺点。
• 必须装上花洒所附带的滤网密封垫，以过滤管道里的杂质污物。杂质污
物会影响花洒的功能和/或损坏花洒的功能部件，由此而产生的产品损
坏不属于汉斯格雅的保修范围。
• 本产品并非设计来与蒸气浴连接使用！
• 如果水龙头连接不紧密，那么须用个螺栓上紧龙头(参见第32页,第A1
-A 11 )。对于这种安装方式请注意，切勿在水管上钻孔！如果水龙头连
接很紧密，则不需要螺栓进行额外的固定(参见第33页,第B1-B 11 )。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,2-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
中心距离： 150±12mm
连接管线R1/2： 左热右冷
• 自动防止回流
• 该产品专为饮用水设计！
中文
符号说明
清洗 (参见第页41)
选装附件 (不在供货范围内)
匹配瓷砖的圆盘镀铬#92143000(参见第页40)
备用零件 (参见第页40)
13
+

Монтаж см. стр. 32
Неисправность Причина Устранение неисправности
недостаточный давление (если устан напор воды) -Проблемы водоснабжения -Проверить овлен насос проверить работу насоса
-Грязеулавливающие сита загрязнены -Очистите грязеулавливающие сита перед термоста-
том и на регуляторе
-Фильтр душа загрязнен -Очистить фильтр
Подмес воды, в закрытом положене горячая вода
стремится в подводку холодной воды или наоборот
-Клапан обратного тока воды загрязнен или неис-
правен
-Очистить кланан или заменить при необходимости
Температура смешанной воды не соответствует
шкале
-Термостат не настроен -Настроить термостат
-Температура горячей воды слишком низкая -Поднять температуру горячей воды с 42 град.С до
65 град.С
Регулировка температура не производится -Регулятор засорен накипью -Замените регулятор
Проточный нагреватель не включается в режиме
работы термостата
-Грязеулавливающие сита загрязнены -Очистите / замените грязеулавливающие сита
-Клапан обратного тока заедает -Замените клапаны обратного течения
Знак технического контроля (см. стр. 44)
Демонтаж Рукоятка #98369000 (см. стр. 42)
Эксплуатация (см. стр. 38)
Чтобы вода вытекла из верхнего душа, после ипользования поставь-
те его под небольшим наклоном.
Схема потока (см. стр. 31)
 Ручной душ
 Верхний душ
Размеры (см. стр. 31)
Техническое обслуживание (см. стр. 39)
• Термостат оснащен клапанами обратного течения. Защита об-
ратного тока должна регулярно проверяться (минимум один раз в
год) по стандарту DIN EN 1717 или в соответствии с националь-
ными или региональными нормативами
• Для гарантии плавного изменения температуры и долгого
срока службы необходимо периодически поворачивать ручку
регулировки температуры из положение максимально горячая в
положение максимально холодная вода.
Настройка (см. стр. 36)
После монтажа следует проверить температуру на выходе из тер-
мостата. Скорректируйте температуру воды, если она отличается
от установленной на термостате.
Safety Function (см. стр. 37)
С помощью функции Safety Function может быть задана максималь-
ная температура воды, например 42º C.
Не применяйте силикон, содержащий уксусную кислоту.
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Размеры подключения: 150 ±12 mm
Подключение R 1/2: холодная справа - горячая слева
• укомплектован клапаном обратного тока воды
• Изделие предназначено исключительно для питьевой воды!
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Кронштейн верхнего душа предназначен только для подсоединения верхнего
душа. Запрещается подвешивать на него другие предметы!
Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться изделием только под присмотром. Запре-
щается пользоваться изделием в состоянии алкогольного или наркотического
опьянения.
Не допускайте попадания струи воды из разбрызгивателя на чувствительные
части тела (например, на глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
Изделие запрещается использовать в качестве рукоятки. Следует устанавли-
вать специальную рукоятку.
Изделие разрешается использовать только в гигиенических целях: для при-
нятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• Указанные в монтажной инструкции монтажные размеры идеальны для лиц
ростом около 1800 мм. В случае необходимости монтажные размеры сле-
дует менять. При этом нужно учесть, что при изменившейся высоте монтажа
меняется также и минимальная высота, а изменение установочных размеров
нужно принять во внимание.
• Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной плитки); для монтажа из-
делия следует использовать подходящую стену достаточной прочности.
• Для предотворащения попадания частиц грязи из водопроводной сети
необходимо установить фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или привести к повреждению
функциональных деталей ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
• Изделие не предназначено для использования в паровой бане!
• Если подключения воды не монтированы прочно, арматура должна дополни-
тельно устанавливаться при помощи винтов (см. стр. 32, рис. A1 - A11). При
этом виде монтажа нужно следить за тем, чтобы провод воды не сверлился!
Если подключения воды монтируются прочно, в дополнительных винтах нет
необходимости (см. стр. 33, рис. B1 - B11).
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,2 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Русский
Описание символов
Очистка (см. стр. 41)
Специальные принадлежности (не включено в объ-
ем поставки!)
Шайба для выравнивания с уровнем плитки хром #92143000
(см. стр. 40)
Κомплеκт (см. стр. 40)
14
+

Szerelés lásd a oldalon 32
Hiba Ok Megoldás
Kevés víz -a nyomás nem megfelelő -a vezetékek nyomását ellenőrizni kell
-A szennyfogó szűrő koszos. -A termosztát előtt és a szabályozó egységen lévő
szennyfogó szűrők megtisztítása
-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki kell tisztítani
Keresztfolyás, a melegvíz a csap zárt állapotában a
hidegvíz vezetékbe áramlik és fordítva
-a visszafolyásgátló piszkos vagy hibás -a visszafolyásgátlót tisztítani kell ill. ki kell cserélni
A kifolyóvíz hőmérséklete nem egyezik a termosztáton
beállított hőmérséklettel
-a termosztát nem lett beszabályozva -a termosztátot be kell szabályozni
-túl alacsony melegvíz hőmérséklet -a melegvíz hőmérsékletét 65 fokra kell felemelni
Nem lehetséges a hőmérséklet-szabályozás -szabályozó egység elvízkövesedett -szabályozó egység kicserélése
Az átfolyós melegítő nem kapcsol be a termosztát-
üzemmódban
-A szennyfogó szűrő koszos. -A szennyfogó szűrőt tisztítani/cserélni kell.
-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.
Vizsgajel (lásd a oldalon 44)
Leszerelés Fogantyú #98369000 (lásd a oldalon 42)
Használat (lásd a oldalon 38)
A fejzuhany kiürítéséhez ezt használat után állítsa enyhén ferdén.
Átfolyási diagramm (lásd a oldalon 31)
 Kézi zuhany
 Fejzuhany
Méretet (lásd a oldalon 31)
Karbantartás (lásd a oldalon 39)
• A termosztát visszafolyás-gátlóval van felszerelve. A
visszafolyásgátlók működése a DIN EN 1717 szabványnak megfele-
lően, a nemzeti vagy területi rendelkezésekkel összhangban, évente
egyszer ellenőrizendő!
• Ahhoz, hogy a szabályozóegység jól működjön, a termosztátot
időről időre teljesen melegre és teljesen hidegre kell állítani.
Beszerelés (lásd a oldalon 36)
A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási
hőmérsékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért
hőmérséklet eltér a termosztáton beállított hőmérséklettől.
Safety Function (Biztonsági funkció) (lásd a oldalon 37)
A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42
Celsius fokban maximálhatjuk.
Ne használjon ecetsavtartalmú szilikont!
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más
tárgyakkal megterhelni!
Gyermekek, valamint testileg, szellemileg fogyatékos és / vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem használhatják a terméket.
Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be
kell tartani a megfelelő távolságot a zuhanyfej és a test között.
A terméket nem szabad kapaszkodónak használni. Ehhez külön kapaszkodót
kell felszerelni.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• A szerelési útmutatóban megadott szerelési méretek kb. 1800 mm testmagassá-
gú személyeknek alkalmasak, és ennek megfelelően átméretezendők. Itt arra kell
ügyelni, hogy az átméretezett szerelési magasságnál megváltozik a minimális
magasság és figyelembe kell venni a csatlakozó méreteinek változását.
• A termék képzett szakember általi felszerelése esetén ügyelni kell arra, hogy a
rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen, és ne legyen gyenge pontja.
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell szerelni a vízhálózatból
származó szennyeződések kiküszöbölésére. A beáramló szennyeződések aka-
dályozhatják és / vagy teljesen tönkre is tehetik a zuhany funkcióit. Az ezekből
adódó károkért a Hansgrohe nem felel.
• A terméket nem gőzfürdővel együttes használatra tervezték!
• Amennyiben a vízcsatlakozások nincsenek rögzítetten felszerelve, akkor a
csaptelepet csavarral kell telepíteni (lásd a 32. oldalon, ábra A1 - A11). Ennél
a telepítési módnál ügyelni kell arra, hogy a vízvezetéket ne fúrjuk meg! Ha
minden vízcsatlakozás rögzített, akkor nincs szükség további csavarokra (lásd a
33. oldalon, ábra B1 - B11).
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,2 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Csatlakozási méret: 150 ±12 mm
R 1/2 csatlakozás: hideg jobbra – meleg balra
• Visszafolyás gátlóval
• A terméket kizárólag ivóvízhez tervezték!
Magyar
Szimbólumok leírása
Tisztítás (lásd a oldalon 41)
Egyéb tartozék (a szállítási egység nem tartalmazza)
Csempekiegyenlítő lemez króm #92143000 (lásd a oldalon 40)
Tartozékok (lásd a oldalon 40)
15
+

Asennus katso sivu 32
Häiriö Syy Toimenpide
Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine
-Likasihdit likaantuneet -Puhdista termostaatin ja säätöyksikön likasihdit
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun välissä oleva sihtitii-
viste
Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee
virtaamaan kylmänveden putkeen tai päinvastoin.
-Suuntaisventtiili likaantunut / viallinen -Puhdista suuntaisventtiili, vaihda tarvittaessa
Veden ulostulolämpötila ei vastaa säädettyä lämpötilaa -Termostaattia ei ole säädetty -Säädä termostaatti
-Lämminveden lämpötila liian alhainen -Kohota lämminveden lämpötila arvoon välillä 42ºC
ja 65ºC
Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö kalkkeutunut -Vaihda lämpötilan säätöyksikkö
Läpimenokuumennin ei kytkeydy päälle termostaatti-
käytössä
-Likasihdit likaantuneet -Puhdista / vaihda likasihdit
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
Koestusmerkki (katso sivu 44)
Irrotus Kahva #98369000 (katso sivu 42)
Käyttö (katso sivu 38)
Tyhjennä pääsuihku asettamalla se käytön jälkeen hieman vinoon.
Virtausdiagrammi (katso sivu 31)
 Käsisuihku
 Pääsuihku
Mitat (katso sivu 31)
Huolto (katso sivu 39)
• Termostaatti on varustettu vastaventtiileillä. Vastaventtiilien toiminta
on tarkastettava säännöllisesti paikallisten ja kansallisten määräysten
mukaisesti (DIN EN 1717, vähintään kerran vuodessa).
• Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö
ajoittain täysin kylmälle ja täysin kuumalle.
Säätö (katso sivu 36)
Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava.
Säätö on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa
termostaattiin säädetystä lämpötilasta.
Safety Function (katso sivu 37)
Safety Function:ista johtuen haluttu maksimilämpötila voidaan esiaset-
taa, esimerkiksi maks. 42º C.
Älä käytä etikkahappopitoista silikonia!
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa
kuormittaa muilla esineillä!
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-
sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on vältettä-
vä.Suihkun ja vartalon välissä on oltava riittävä väli.
Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-
sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Asennusohjeessa annetut asennusmitat sopivat n. 180 cm:n pituiselle henkilölle,
ja niitä on tarvittaessa muutettava. Tässä on otettava huomioon, että asennus-
korkeuden muuttuessa muuttuu myös vähimmäiskorkeus, ja muutos on otettava
huomioon liitäntöjen mitoissa.
• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä siinä
ole heikkoja kohtia.
• Käsisuihkun mukana toimitettu sihtitiiviste on asennettava paikalleen, jotta lian
huuhtoutuminen vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat likahiuk-
kaset voivat häiritä suihkun toimintaa tai vahingoittaa toimintaosia, Hansgrohe ei
vastaa tästä aiheutuneista vahingoista.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
• Jos vesiliitäntöjä ei ole asennettu kiinteästi, hana on asennettava lisäksi ruuvilla
(katso sivu 32, kuva A1 - A11). Tässä asennustavassa on varottava, että vesi-
johtoihin ei porata! Jos vesiliitännät on asennettu kiinteästi, lisäruuveja ei tarvita
(katso sivu 33, kuva B1 - B11).
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,2 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Liitäntämitat: 150 ±12 mm
Liittimet R 1/2: kylmä oikealla - kuuma vasemmalla
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
Merkin kuvaus
Puhdistus (katso sivu 41)
Erityisvaruste (ei kuulu toimitukseen)
Laatansovituslevy kromi #92143000 (katso sivu 40)
Varaosat (katso sivu 40)
16
+

Montering se sidan 32
Störning Orsak Åtgärd
För lite vatten -Vattentrycket är för lågt -Kontrollera ledningstryck
-Smutsfiltren är igensmutsade -Rengör smutsfiltren vid inloppen och på termosensorn
-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och termostaten
Korsflöde – varmt vatten pressas vid avstängd ermostat
in i kallvatten- inloppet, och vice versa
-Backventil är igensmutsad eller otät -Rengör backventil, byt ut om nödvändigt
Den faktiska vatten- temperaturen stämmer Inte överens
med den Inställda
-Termostaten ställdes inte in -Justera termostaten
-Varmvattentemperaturen är för låg -Höj varmvattentemperaturen til mellan 42ºC och
65ºC
Temperaturen kan ej ställas in -Termosensorn är igenkalkad -Byt termosensorn
Varmvattenberedare slår ej på vid användning av
termostaten
-Smutsfiltren är igensmutsade -Rengör / byt smutsfilter
-Backventil är defekt -Byt backventil
Testsigill (se sidan 44)
Demontering Grepp #98369000 (se sidan 42)
Hantering (se sidan 38)
Ställ huvudduschen lätt lutande efter användningen för att tömma den.
Flödesschema (se sidan 31)
 Handdusch
 Huvuddusch
Måtten (se sidan 31)
Skötsel (se sidan 39)
• Termostaten är utrustad med backventiler. Backventilers funktion
måste kontrolleras regelbundet enligt nationella eller regionala
bestämmelser i enlighet med DIN EN 1717 (minst en gång per år).
• För att garantera att termostaten ej kalkar igen, ska den regelbundet,
en gång per vecka, konditioneras. Det sker genom att man några
gånger snabbt slås om temperaturen från hett till kallt och tillbaka.
Inställning av maxtemperatur (se sidan 36)
När monteringen är klar måste termostatens tömningstemperatur kon-
trolleras. En justering är nödvändig om den uppmätta temperaturen vid
tappningsstället avviker från den som är inställd på termostaten.
Safety Function (se sidan 37)
Med hjälp av Safety Function kan du ställa in den önskade maximal-
temperaturen till exempelvis 42ºC och så förhindra skållningsrisk för
barn.
Använd inte silikon som innehåller ättiksyra!
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Armen som håller huvudduschen är bara konstruerad för detta; den får inte
belastas med andra föremål!
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det
måste finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
Produkten får inte användas som handtag. Ett separat handtag måste monteras.
Produkten får bara användas till kroppshygien med bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa
personer och måste eventuellt anpassas. Det är då viktigt att tänka på att den
minsta höjden ändras när monteringshöjden blir en annan och att hänsyn måste
tas till de ändrade anslutningsmåtten.
• När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är
plan över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en montering av produkten och inte
har några svaga punkter.
• Silpackningen som följer med duschen måste monteras för att undvika att smuts
från ledningsnätet tränger in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen. Hansgrohe frånsäger sig
allt ansvar för skador som kan härledas till detta.
• Produkten är inte avsedd att användas tillsammans med ett ångbad!
• Om vattenanslutningarna inte är fast monterade måste även skruvar användas
till blandarens installation (se sidan 32, bild A1 - A11). Vid det här installations-
sättet är det viktigt att man inte borrar i någon vattenledning! Om vattenans-
lutningarna är fast monterade behövs inga extra skruvar (se sidan 33, bild B1
- B11).
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,2 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Anslutningsmått: 150 ±12 mm
Anslutningar R 1/2: kallt höger – varmt vänster
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!
Svenska
Symbolförklaring
Rengöring (se sidan 41)
Specialtillbehör (medföljer ej leveransen)
Kakelutjämningsbricka krom #92143000 (se sidan 40)
Reservdelar (se sidan 40)
17
+

Montavimas žr. psl. 32
Gedimas Priežastis Priemonė
Per maža srovė -Slėgis nepakankamas -Patikrinti vamzdžių spaudimą
-Užsikimšęs filtras -Išvalyti termostato ir temperatūros reguliatoriaus filtrus
-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
Kryžminis tekėjimas, uždarius maišytuvą, karštas van-
duo papuola į šalto vandens vamzdį
-Atbulinis vožtuvas užsikimšęs / pažeistas -Išvalyti arba pakeisti atbulinį vožtuvą
Vandenio temperatūra nesutampa su nustatyta tempe-
ratūra
-Termostatas nesureguliuotas -Reguliuoti termostatą
-Per maža karšto vandens temperatūra -Karšto vandens temperatūrą pakelti nuo 42 ºC bis
65 ºC
Temperatūros reguliavimas neįmanomas -temperatūros reguliatorius apkalkėjęs -temperatūros reguliatorių pakeisti
Momentinis pašildytojas neįsijungia, veikiant termostatui -Užsikimšęs filtras -Išvalyti / pakeisti filtrą
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
Bandymo pažyma (žr. psl. 44)
Išmontavimas Rankenėlė #98369000 (žr. psl. 42)
Eksploatacija (žr. psl. 38)
Kad ištuštintumėte dušo galvą, pasinaudoję nustatykite ją šiek tiek
įstrižai.
Pralaidumo diagrama (žr. psl. 31)
 Rankų dušas
 galvos dušas
Išmatavimai (žr. psl. 31)
Techninis aptarnavimas (žr. psl. 39)
• Termostatas yra su grįžtamosios srovės sustabdymo vožtuvais. Atbu-
linio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal DIN EN1717 arba pagal galiojančias
nacionalines arba regionines normas.
• Tam, kad būtų garantuotas tolygus temperatūros reguliavimas ir ilgas
naudojimasis, būtina periodiškai temperatūros rankenėlę pasukti į
karščiausios ir šalčiausios temperatūros padėtį.
Nustatymas (žr. psl. 36)
Sumontavus, būtina patikrinti vandens, išeinančio iš termostato, tempe-
ratūrą. Pakoreguokite vandens temperatūrą, jei būtina.
Apsaugos funkcija (žr. psl. 37)
"Safety" funkcija karšto vandens temperatūra gali būti iš anksto ribota
iki, pvz., ne aukštesnės kaip 42º C.
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas
kitokiais daiktais!
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-
mamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio
žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas
patalpos aukštis ir turi būti atsižvelgta į vandens jungties matmenų pasikeitimą.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti įstatytas, kad būtų apsau-
gota nuo išorės nešvarumų. Nešvarumai gali pakenkti rankų dušass funkcionalu-
mui ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu atveju ""Hansgrohe""
atsakomybės neprisiima.
• Gaminis netinkamas naudoti garo pirtyje!
• Jie vandens jungtys nėra sumontuotos tvirtai, maišytuvą papildomai tvirtinkite
varžtais (žr. psl. 32, pav. A1 - A11). Tokiu būdu tvirtindami maišytuvą būkite
atsargūs, kad nepragręžtumėte vandens vamzdžių! Jei vandens jungtys yra stan-
džios, papildomi varžtai nėra reikalingi (žr. psl. 33, pav. B1 - B11).
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,2 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Atstumas tarp centrų: 150 ±12 mm
Prijungimas R 1/2: Šaltas vanduo dešinėje, karštas - kairėje
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Simbolio aprašymas
Valymas (žr. psl. 41)
Specialūs priedai (nėra pridedama)
Plytelių išlyginimo diskas chrom #92143000 (žr. psl. 40)
Atsarginės dalys (žr. psl. 40)
18
+

Sastavljanje pogledaj stranicu 32
Greška Uzrok Otklanjanje
Nedovoljno vode -Prenizak pritisak vode -Ispitajte tlak u cijevima
-Filtri su prljavi -Očistite rešetkasti filter ispred termostata i na regula-
cijskoj jedinici
-Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
Križni tok vode, kod zatvorene armature vruća voda
ulazi u cijev s hladnom vodom i obrnuto
-Nepovratni ventil je prljav/neispravan -Očistite ili zamijenite nepovratni ventil
Temperatura na slavini ne podudara se s podešenom
temperaturom
-Termostat nije podešen -Podesite termostat
-Preniska temperatura tople vode -Povećajte tempereturu vruće vode na 42-65 ºC
Reguliranje temperature nije moguće -Regulacijska jedinica začepljena je kamencem -Zamijenite regulacijsku jedinicu
Protočni bojler ne radi bez obzira na rad termostata -Filtri su prljavi -Očistite ili zamijenite filtar
-Nepovratni ventil se nije vratio u početni položaj -Zamijenite nepovratni ventil
Oznaka testiranja (pogledaj stranicu 44)
rastavljanje Ručica #98369000 (pogledaj stranicu 42)
Upotreba (pogledaj stranicu 38)
Nakon korištenja neznatno nagnite tuš iznad glave u stranu kako biste
ga ispraznili.
Dijagram protoka (pogledaj stranicu 31)
 Ručni tuš
 tuš iznad glave
Mjere (pogledaj stranicu 31)
Održavanje (pogledaj stranicu 39)
• Termostat je opremljen nepovratnim ventilom Ispravnost nepovratnog
ventila mora se redovito provjeravati prema standardu DIN EN 1717
i u skladu sa važećim propisima (najmanje jednom godišnje).
• Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske
jedinice, potrebno je s vremena na vrijeme podesiti termostat iz polo-
žaja maksimalno tople u položaj maksimalno hladne vode.
Regulacija (pogledaj stranicu 36)
Nakon instalacije treba ispitati izlaznu temperaturu termostata. Ko-
rekcija je neophodna, ako izmjerena temperatura na mjestu uzimanja
odstupa od temperature koja je namještena na termostatu.
Safety Funkcija (pogledaj stranicu 37)
Zahvaljujuću Safety funkciji može se podesiti željena maksimalna
temperatura, npr. i 42º C
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne
smije se opterećivati drugim predmetima!
Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe
ne smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.
očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban
rukohvat.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Montažne dimenzije navedene u uputama za montažu idealne su za osobe
visine oko 1800 mm te se prema potrebi moraju prilagoditi konkretnoj visini kori-
snika. Pritom valja uzeti u obzir da se u slučaju promjene montažne visine mijenja
i minimalna visina kao i da se tada mora uvažiti i promjena priključnih dimenzija.
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava površi-
na na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da
je zidna konstrukcija primjerena montaži proizvoda te da nema slabih mjesta.
• Filter potrebno je ugraditi kako bi se regulirao protok vode i smanjio dotok prljav-
štine. Za eventualna oštećenja uzrokovana prljavštinom proizvođač Hansgrohe
nije odgovoran.
• Proizvod nije predviđen za primjenu u parnim kupaonicama!
• Ako priključci za vodu nisu fiksno montirani, armatura se mora dodatno učvrstiti
s vijka (pogledaj stranicu 32, sl. A1 - A11). Pri takvoj vrsti instalacije treba paziti
da se bušenjem ne oštete vodovodne cijevi! Ako su priključci za vodu fiksno
instalirani, dodatni vijci nisu potrebni (pogledaj stranicu 33, sl. B1 - B11).
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,2 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Razmak od sredine: 150 ±12 mm
Spojevi R 1/2: hladna desno – topla lijevo
• Funkcije samo-čišćenja
• Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Opis simbola
Čišćenje (pogledaj stranicu 41)
Posebni pribor (Nije sadržano u isporuci!)
Sustav za balansiranje protoka krom #92143000
(pogledaj stranicu 40)
Rezervni djelovi (pogledaj stranicu 40)
19
+
