Hans Grohe Talis Classic 14145 Series Manual

UNIDOMO®
www.unidomo.de
04621- 30 60 89 0
[email protected]
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
  
 
  

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30

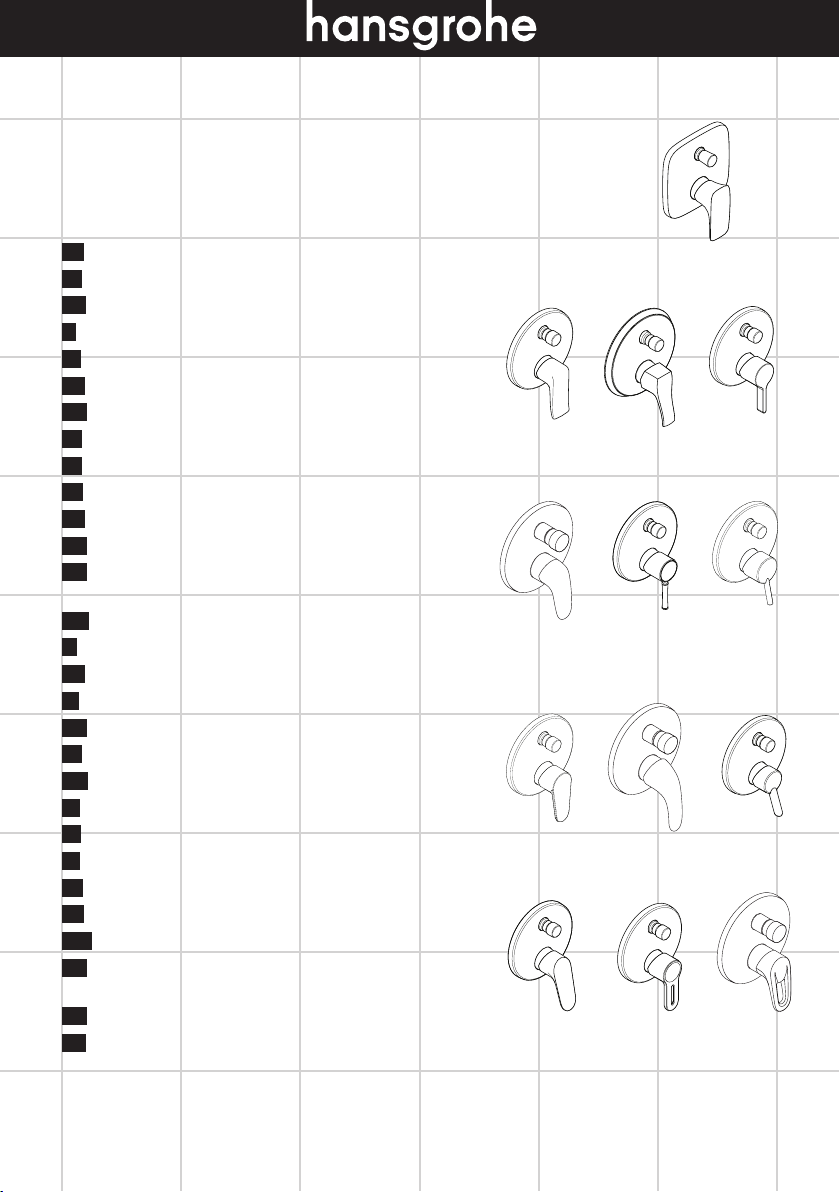

Focus S
31743000
Focus
31945000
31946000
Talis Classic
14145XXX
14146XXX
Talis E²
31645000
31646000
Talis S / Talis
32475000
32477000
Metris Classic
31485XXX
31486XXX
Metris S
31465000
31466000
Metropol S
14465XXX
14466XXX
PuraVida
15445XXX
15447XXX
Metris
31493000
31487000
Metropol E
14475XXX
14477XXX
Focus E
31744000
Metris E
31475000
31476000

Montage siehe Seite 31
Störung Ursache Abhilfe
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt, Ablagerungen -Kartusche austauschen
Umsteller funktioniert nicht -Ablagerungen -Umsteller reinigen / O-Ringe fetten
-Zu geringer Wasserdruck -Wasserdruck erhöhen
-Umsteller defekt -Umsteller austauschen
Zu niedrige Warmwassertemperatur,
kein Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser
angewählt wird.
-Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
-Kreuzfluss -Kartusche austauschen
Prüfzeichen (siehe Seite 44)
Serviceteile (siehe Seite 38)
Reinigung
siehe beiliegende Broschüre.
Wartung (siehe Seite 36)
14146XXX / 14466XXX/ 14477XXX / 15447XXX
/ 31466000 / 31476000 / 31486XXX
/ 31487000 / 31646000 / 31946000
/ 32477000: Die Sicherheitseinrichtungen
müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen
Bestimmungen (DIN 1988 einmal jährlich) auf ihre
Funktion geprüft werden.
Bedienung (siehe Seite 42)
Durchflussdiagramm
(siehe Seite 35)
 Abgang Brause
 Abgang Wanne
Maße (siehe Seite 34)
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 33. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Eigensicher
gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens 0,15
MPa beträgt.
Deutsch
2

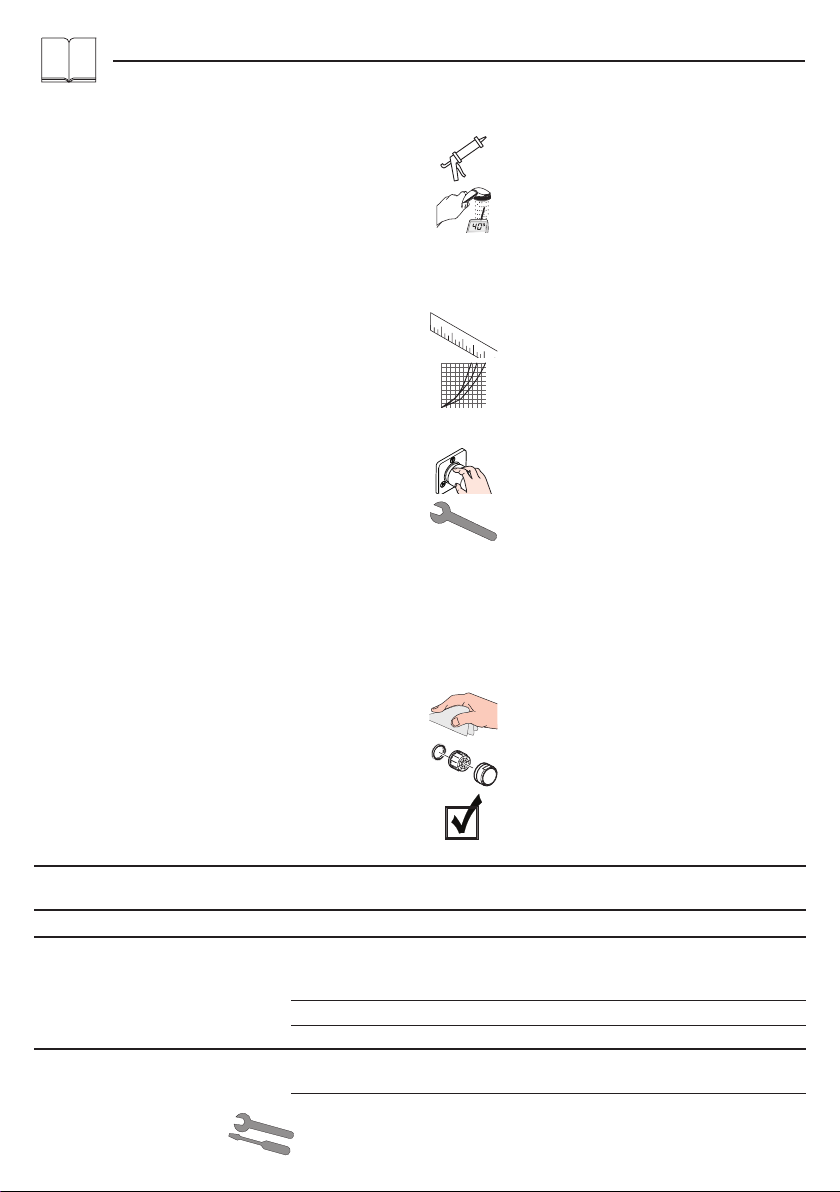

Montage voir page 31
Dysfonctionnement Origine Solution
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse, entartrée -Changer la cartouche
L’inverseur ne fonctionne pas -Dépôts -Nettoyer l’inverseur / graisser les
joints toriques
-Pression d’alimentation insuffisante -Augmenter la pression
d’alimentation
-Inverseur défectueux -Changez l´inverseur
Température d’eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route quand
on puise de l’eau froide.
-Limiteur de température mal
positionné
-Positionner le limiteur de
température
-Flux inversé -Changer la cartouche
Classification acoustique et
débit (voir page 44)
Pièces détachées (voir pages 38)
Nettoyage
voir la brochure ci-jointe.
Entretien (voir page 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Les clapets anti-retour
doivent être examinés régulièrement conformément
à la norme EN 1717 ou conformément aux
dispositions natio-nales ou régionales quant à leur
fonction (au moins une fois par an).
Instructions de service
(voir page 42)
Diagramme du débit
(voir page 35)
 Sortie douche
 Sortie baignoire
Dimensions (voir page 34)
Etalonnage
Mitigeur avec limitation de la température:
voir la page 33 pour le réglage. Une
limitation de la température n’est pas
recommandée quand le mitigeur est
alimenté par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Avec dispositif
anti-retour
Le produit est exclusivement conçu pour de l’eau
potable!
Les mitigeurs Hansgrohe fonctionnent également en association
à des chauffe-eau à commande hydraulique ou thermique à
condition que la pression soit au minimum de 0,15 MPa.
Français
3

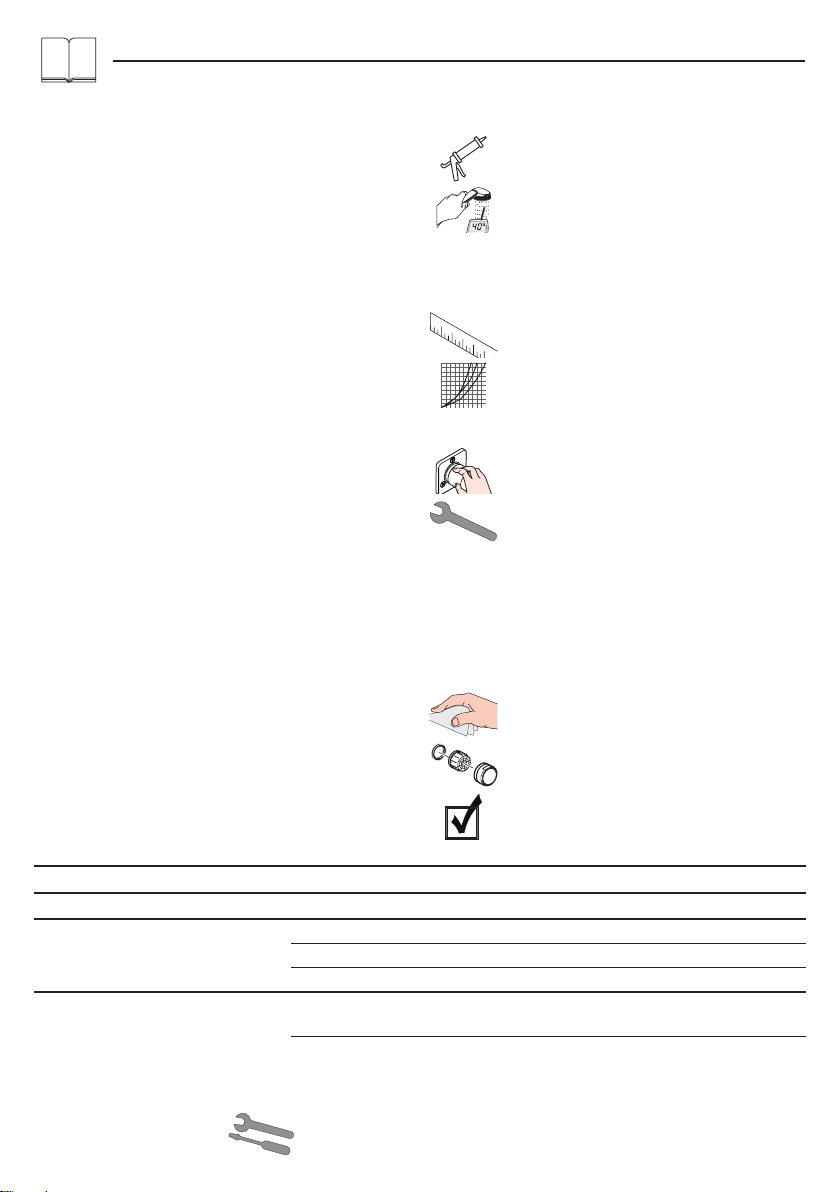

Assembly see page 31
Fault Cause Remedy
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective, sedimentation -Exchange cartridge
Diverter not operating -Residue -Clean converter / grease O-rings
-Water pressure to low -Increase water pressure
-Diverter defective -Exchange diverter
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
-Hot water limiter incorrectly set -Set hot water limiter
-Crossflow -Exchange cartridge
Test certificate (see page 44)
Spare parts (see page 38)
Cleaning
see enclosed brochure.
Maintenance (see page 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: The safety device
must be checked regularly according to DIN
EN 1717 in accordance with national or
regional regulations (at least once a year).
Operation (see page 42)
Flow diagram (see page 35)
 Shower outlet
 Tub outlet
Dimensions (see page 34)
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 33. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Safety against
backflow
The product is exclusively designed for drinking water!
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
English
4

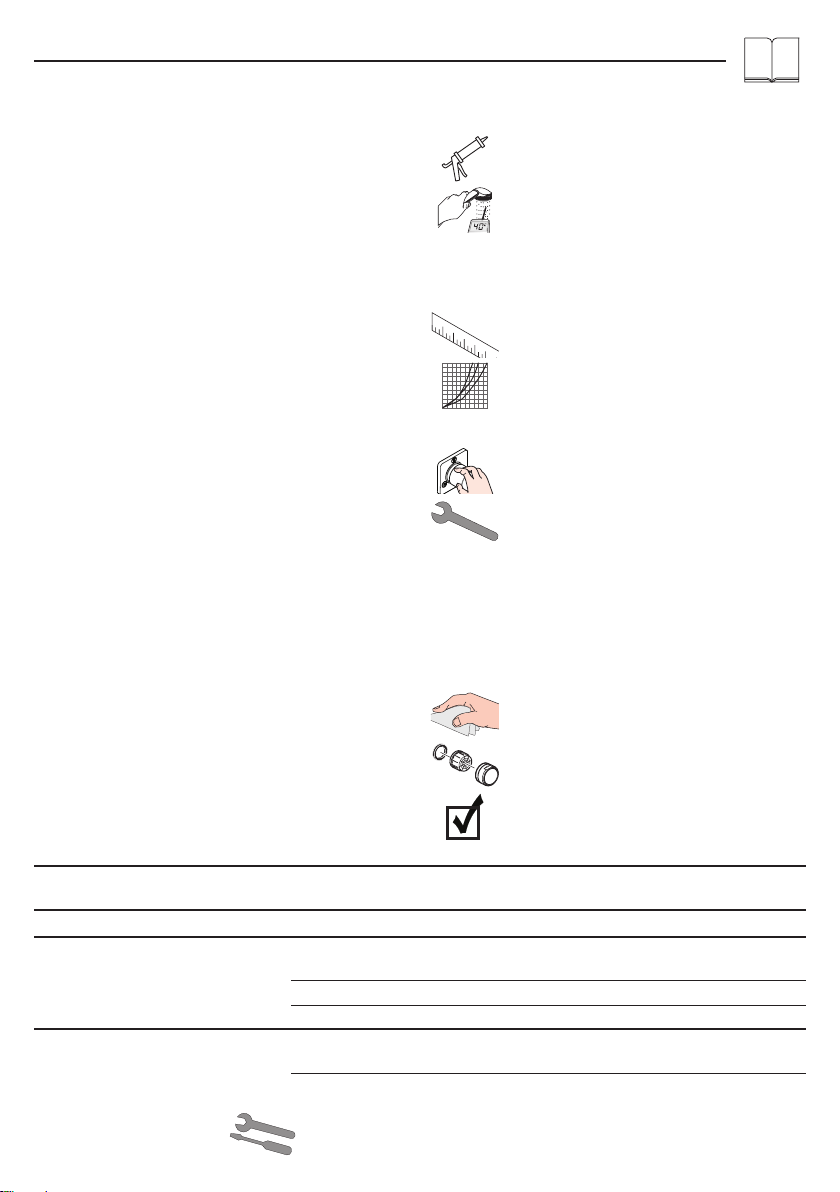

Montaggio vedi pagg. 31
Problema Possibile causa Rimedio
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -cartuccia difettosa -Sostituire la cartuccia
Deviatore non funziona -depositi calcarei -pulire il regolatore / ingrassare le
guarnizioni O-ring
-pressione d’acqua troppo bassa -alzare la pressione d’acqua
-deviatore difettoso -sostituire deviatore
Temperatura dell’acqua calda
troppo bassa, niente acqua fredda,
caldaia istantanea si accende
quando si seleziona acqua fredda
-Limitazione dell’acqua calda
regolata male
-Regolare la limitazione dell’acqua
calda
-Flusso incrociato -Sostituire la cartuccia
Segno di verifica (vedi pagg. 44)
Parti di ricambio (vedi pagg. 38)
Pulitura
vedi il prospetto accluso.
Manutenzione (vedi pagg. 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: La valvola di non
ritorno deve essere controllata regolarmente
come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno una
volta all’anno).
Procedura (vedi pagg. 42)
Diagramma flusso
(vedi pagg. 35)
 uscita doccia
 uscita vasca
Ingombri (vedi pagg. 34)
Taratura
P er la regolazione del limitatore di erogazione
di acqua calda dei miscelatori monocomando,
vedi Pagina 33. Un limitatore di erogazione di
acqua calda in combinazione con le caldaie
istantanee non è consigliabile.
Non utilizzare silicone contenente acido
acetico!

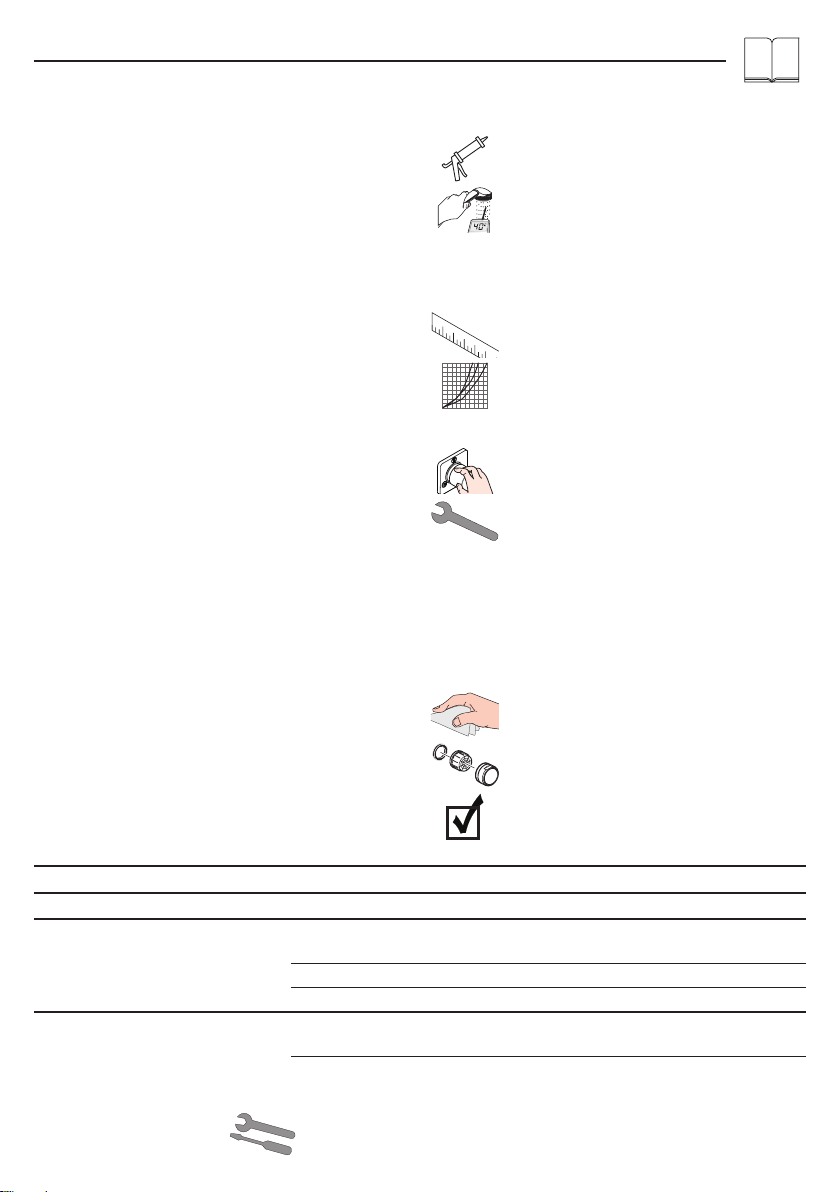

Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Sicurezza
antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Italiano
5

Montaje ver página 31
Problema Causa Solución
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho calcificado / dañado -cambiar el cartucho
Iversor no funciona -Depósitos -Limpiar conmutador de tomas /
engrasar anillos tóricos
-falta presión -aumentar presión
-inversor defecto -cambiar inversor
Temperatura del agua caliente
demasiado baja, agua fría
calentador se dispara al abrir agua
fría
-tope de agua caliente mal -ajustar tope
-Flujo cruzado -cambiar el cartucho
Marca de verificación (ver
página 44)
Repuestos (ver página 38)
Limpiar
ver el folleto adjunto.
Mantenimiento (ver página 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000
/ 31946000 / 32477000: Las válvulas
anti-retorno tienen que ser controladas
regularmente según la norma DIN EN 1717,
en acuerdo con las regulaciones nacionales
o regionales (una vez al año, por lo menos).
Manejo (ver página 42)
Diagrama de circulación (ver
página 35)
 Salida surtidor de ducha
 Salida bañera
Dimensiones (ver página 34)
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 33. En combianción con
calentadores instantáneos no es recomendable
limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!

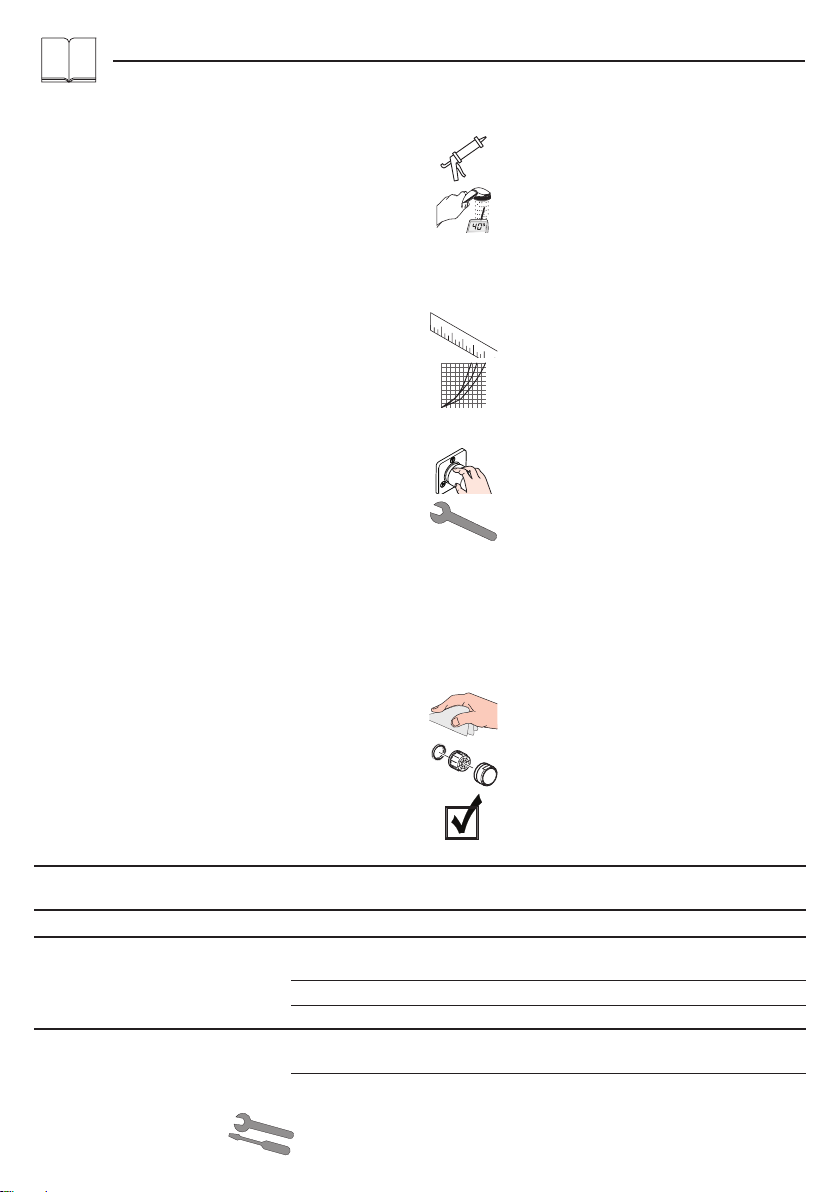

Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Seguro contra
el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre que
la presión en servicio ascienda a un mínimo de 0,15
MPa.
Español
6

Montage zie blz. 31
Storing Oorzaak Oplossing
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect of vervuild -Kardoes uitwisselen
Omstelling functioneert niet -Afzettingen -Omsteller reinigen / O-ringen
invetten
-Waterdruk te laag -Waterdruk verhogen
-Omstelling defect -Omstelling uitwiss
Warmwater temperatuur te laag,
geen koud water. Doorstroomtoestel
springt aan wanneer koud water
gekozen is.
-Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
-Kruisstroom -Kardoes uitwisselen
Keurmerk (zie blz. 44)
Service onderdelen (zie blz. 38)
Reinigen
zie bijgevoegde brochure.
Onderhoud (zie blz. 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Keerkleppen
moeten volgens DIN EN 1717 regelmatig
en volgens plaatselijk geldende eisen op
het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Bediening (zie blz. 42)
Doorstroomdiagram
(zie blz. 35)
 Uitlaat douche
 Uitlaat bad
Maten (zie blz. 34)
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie blz.
33. In combinatie met geisers wordt een
warmwaterbegrenzing niet aanbevolen.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Beveiligd tegen
terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Nederlands
7

Montering se s. 31
Fejl Årsag Hjælp
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt eller tilkalket kartusche -Udskift kartusche
Omstiller virker ikke -Aflejringer -Rens omskifteren / smør O-ringe
-For lavt vandtryk -Forøg vandtrykket
-Defekt omstiller -Udskift omstilleren
For lav varmtvandstemperatur. Ingen
koldt vand. Vandvarmeren starter,
når der åbnes for det kolde vand.
-Varmtvandsbegræns-ningen er
forkert indstillet
-Indstil varmtvandsbe-grænsningen
-Kryds-flow -Udskift kartusche
Godkendelse (se s. 44)
Reservedele (se s. 38)
Rengøring
se venligst den vedlagte brochure.
Service (se s. 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Ifølge DIN EN
1717 skal gennmestrøm-ningsbegrænsere
i overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om
året).
Brugsanvisning (se s. 42)
Gennemstrømningsdiagram
(se s. 35)
 Afløb bruser
 Afløb kar
Målene (se s. 34)
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 33. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Med indbygget
kontraventil
Produktet er udelukkende beregnet til drikkevand!
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på 0,15
MPa.
Dansk
8

Montagem ver página 31
Falha Causa Solução
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Manga da esfera defeituosa -Substituir o cartucho
Inversor não funciona -Depósitos -Limpar inversor / lubrificar
vedantes em O
-Pressão da água muito baixa -Aumentar a pressão da água
-Inversor defeituoso -Substituir o inversor
Temperatura da água quente
muito baixa, sem água fria. O
esquentador dispara quando a
água fria está seleccionada.
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
-Fluxo cruzado -Substituir o cartucho
Marca de controlo (ver página
44)
Peças de substituição (ver página
38)
Limpeza
consultar a seguinte brochura.
Manutenção (ver página 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: As válvulas anti-
retorno devem ser verificadas regularmente
de acordo com a DIN EN 1717 segundo os
regulamentos nacionais ou regionais (pelo
menos uma vez por ano).
Funcionamento (ver página 42)
Fluxograma (ver página 35)
 Saída do chuveiro
 Saída da banheira
Medidas (ver página 34)
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 33). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
é recomendado.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Função anti-
retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico) desde
que a pressão de utilização seja, no minimo, de 0,15
MPa.
Português
9

Montaż patrz strona 31
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z
wysiłkiem
-Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład, osady -Wymiana wkładu
Przełącznik nie funkcjonuje -Osady -Wyczyścić przełącznik /
nasmarować o-ringi
-Zbyt niskie ciśnienie wody -Podnieść ciśnienie wody
-Uszkodzony przełącznik -Wymienić przełącznik
Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia się,
gdy wybiera się zimną wodę.
-Niewłaściwe ustawienie
ogranicznik ciepłej wody
-Ustawić ogranicznik ciepłej wody
-Przepływ krzyżowy -Wymiana wkładu
Znak jakości (patrz strona 44)
Części serwisowe
(patrz strona 38)
Czyszczenie
patrz dołączona broszura.
Konserwacja (patrz strona 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Zawory zwrotne
muszą być, według normy DIN EN 1717
na regionalnych warunkach, kontrolowane
(przynajmniej raz w roku).
Obsługa (patrz strona 42)
Schemat przepływu
(patrz strona 35)
 Odpływ prysznica
 Odpływ wanny
Wymiary (patrz strona 34)
Ustawianie
Mieszacz jednouchwytowy z ogranicznikiem
temperatury wody, ustawianie, patrz str.
33. Używanie ogranicznika temperatury
wody w połączeniu z przepływowym
podgrzewaczem wody nie jest zalecane.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Samoistnie
zabezpieczony przed przepływem zwrotnym
Produkt stworzono wyłącznie do wody pitnej!
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Polski
10

Montáž viz strana 31
Porucha Příčina Odstranění
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním
kamenem
-Kartuši vyměnit
Armatura odkapává -kartuše je vadná, usazeniny -Kartuši vyměnit
Přepínač nefunguje -Usazeniny -Vyčistit přepínač/promazat
o-kroužky
-příliš malý tlak vody -zvýšit tlak vody
-přepínač defektní -Přepínač vymìnit
nízká teplota teplé vody .žádná
studená voda průtokový ohřívač
naskočí, když se navolí studená
voda
-Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
-Křížení toků -Kartuši vyměnit
Zkušební značka (viz strana 44)
Servisní díly (viz strana 38)
Čištění
viz přiložená brožura.
Údržba (viz strana 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Bezpečnostní
zařízení musí být podle DIN EN 1717
pravidelně v souladu s národními nebo
místními předpisy (DIN 1988) jednou ročně
přezkoušena.
Ovládání (viz strana 42)
Diagram průtoku (viz strana 35)
 Odtok sprchy
 Odtok vany
Rozmìry (viz strana 34)
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 33. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Vlastní jištění
proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Česky
11

Montáž viď strana 31
Porucha Príčina Pomoc
Armatúra “chodí” ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Chybná kartuša, usadeniny -Vymeniť kartušu
Prepínač nefunguje -Usadeniny -Vyčistiť prepínač / namazať O
krúžky
-Príliš malý tlak vody -Zvýšit’ tlak vody
-Prepínač defektný -Prepínač vymenit’
Málo teplá voda, žiadna studená
voda, prietokový ohrievač naskočí,
keď sa navolí studená voda.
-Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
-Kríženie tokov -Vymeniť kartušu
Osvedčenie o skúške
(viď strana 44)
Servisné diely (viď strana 38)
Čistenie
nájdete v priloženej brožúre.
Údržba (viď strana 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Bezpečnostné
zariadenie musí byť podľa DIN EN 1717
pravidelne raz za rok preskúšané v súlade s
národnými alebo miestnymi predpismi (DIN
1988).
Obsluha (viď strana 42)
Diagram prietoku
(viď strana 35)
 Odtok sprchy
 Odtok vane
Rozmery (viď strana 34)
Nastavenie
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 33. V spojení s
prietokovými ohrievačmi sa uzáver teplej
vody neodporúča.
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Vlastná poistka
proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Slovensky
12

安装 参见第 31 页
问题 原因 补救
龙头不灵活 -滤筒损坏，结垢 -更换滤筒
龙头滴水 -滤筒损坏，沉淀 -更换滤筒
分流器不工作 -沉积物 -清洁分流器/给O形环上油
-水压过低 -增加水压
-分流器损坏 -更换分流器
热水温度过低，没有冷水。选择
冷水时，热水器启动。
-热水控制器设置错误 -设置热水控制器
-交叉流动 -更换滤筒
检验标记 (参见第44页)
备用零件 (参见第38页)
清洗
附有小手册
保养 (参见第36页)
14146XXX/14466XXX/14477XXX
/15447XXX/31466000/31476000
/31486XXX/31487000/31646000
/31946000/32477000:必须根据DIN
EN1717要求并根据国家或地方规定定
期（DIN1988规定为一年一次）检查安
全装置的功能。
操作 (参见第42页)
流量示意图 (参见第35页)
莲蓬头岔管
面盆岔管
大小 (参见第34页)
调节
带有热水控制器的单手柄龙头的调节
方法，参见第33页。如果与即热式
热水器一起使用，则不建议使用止热水
装置。
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
 必须按照现行的规定安装，冲洗和测试产品。
 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1–-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
14146XXX/14466XXX/14477XXX/15447XXX
/31466000/31476000/31486XXX/31487000
/31646000/31946000/32477000:自动防止回流
该产品专为饮用水设计！
如果水压达到0,15MPa以上，汉斯格雅双手柄龙头
可以和液压式或热控式连续流热水器一起使用。
中文
13

Монтаж см. стр. 31
Неисправность Причина Устранение неисправности
Арматура работает с усилием -Картридж неисправен,
засорение накипью
-Замените картридж
Арматура протекает
-Картридж неисправен, отложения -Замените картридж
Переключатель не работает -отложения -очистите переключатель /
смажьте консистентной смазкой
кольца круглого сечения
-Слишком малое давление воды -Увеличьте давление воды
-Переключатель неисправен -Замените переключатель
Слишком низкая температура
горячей воды. Проточный нагреватель
запускается при выборе холодной воды.
-Ограничение горячей воды
отрегулировано неправильно
-Отрегулируйте ограничение
горячей воды
-Перекрестный поток -Замените картридж
Знак технического контроля
(см. стр. 44)
Κомплеκт (см. стр. 38)
Очистка
см прилагаемая брошюра
Техническое обслуживание
(см. стр. 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000
/ 31946000 / 32477000: Прокладка
отвода должна осуществляться без
нагрузки!
Эксплуатация (см. стр. 42)
Схема потока (см. стр. 35)
 Отвод душа
 Отвод ванны
Размеры (см. стр. 34)
Подгонка
Однорычажный смеситель имеет
ограничитель расхода горячей воды (см. Стр.
33: юстировка). В комбинации с проточными
нагревателями не рекомендуется установка
блокировка горячей воды!
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по действующим
нормам и в соответствии с настоящей инструкцией,
проверен на геметичность и безупречность работы.
• Перед монтажом следует проверить изделие на предмет
повреждений при перевозке. После монтажа претензии
о возмещении ущерба за повреждения при перевозке
или повреждения поверхностей не принимаются.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: укомплектован
клапаном обратного тока воды
Изделие предназначено исключительно для питьевой воды!
Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением, если
давление истечения составляет не менее 0,15 МПа.
Русский
14

Szerelés lásd a 31. oldalon
Hiba Ok Megoldás
Nehezen nyitható a csap. -A kerámiabetét meghibásodott,
elvízkövesedett.
-A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott,
lerakódások
-A kerámiabetétet ki kell cserélni.
Az átállítás nem működik -Lerakódások -Váltószelepet tisztítani / O-gyűrűket
zsírozni
-Túl kicsi víznyomás -Nővelje a víznyomást
-A kádváltó szelep hibás -Az átállító cseréje
Túl alacsony melegvíz hőmérséklet, nincs
hidegvíz. A hidegvíz kiválasztásakor
beindul az átfolyós melegítő.
-A melegvíz szabályozó rosszul van
beállítva.
-A melegvíz szabályozót újra be
kell állítani.
-Keresztfolyás -A kerámiabetétet ki kell cserélni.
Vizsgajel (lásd a 44. oldalon)
Tartozékok (lásd a 38. oldalon)
Tisztítás
lásd a mellékelt brosúrát.
Karbantartás (lásd a 36. oldalon)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: A biztonsági
berendezések működését a DIN EN 1717
szerint rendszeresen, a nemzeti vagy helyi
előírásoknak megfelelően (DIN 1988
évente egyszer) ellenőrizni kell.
Használat (lásd a 42. oldalon)
Átfolyási diagramm (lásd a 35.
oldalon)
 Zuhany lefolyója
 Kád lefolyója
Méretet (lásd a 34. oldalon)
Beállítás
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 33. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem ajánlott a melegvíz-
korlátozó.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Visszafolyás
gátlóval
A terméket kizárólag ivóvízhez tervezték!
A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább 0,15
MPa.
Magyar
15

Asennus katso sivu 31
Häiriö Syy Toimenpide
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki, kerrostumia -Vaihda patruuna
Valitsin ei toimi -kerrostumia -Vaihtimen puhdistus / O-renkaiden
rasvaus
-Liian matala vedenpaine -Lisää vedenpainetta
-Valitsin rikki -Vaihda valitsin
Lämminveden lämpötila liian
alhainen, ei kylmää vettä.
Läpivirtauskuumennin käynnistyy
kylmää vettä otettaessa.
-Lämminveden rajoitin väärin
säädetty
-Säädä lämminveden rajoitin
-Ristiinvirtaus -Vaihda patruuna
Koestusmerkki (katso sivu 44)
Varaosat (katso sivu 38)
Puhdistus
katso oheinen esite
Huolto (katso sivu 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Turvalaitteiden
toiminta on tarkastettava DIN EN 1717:n
mukaisesti säännöllisin väliajoin kansallisten
ja paikallisten määräysten mukaisesti (DIN
1988: kerran vuodessa).
Käyttö (katso sivu 42)
Virtausdiagrammi
(katso sivu 35)
 Suihkun lähtö
 Ammeen lähtö
Mitat (katso sivu 34)
Säätö
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 33.
Lämpimän veden rajoitusta ei suositella
läpivirtauskuumentimen yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Estää itsestään
paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Hansgrohe kalusteita voi käyttää hydraulisesti tai
termisesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Suomi
16

Montering se sidan 31
Störning Orsak Åtgärd
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt, avlagringar -Byt ut patron
Omkopplare fungerar inte -Avlagringar -Rengör omkastare / smörj O-ringar
-För lågt vattentryck -Öka vattentrycket
-Omkopplare defekt -Byt ut omkopplare
För låg varmvattentemperatur, inget
kallvatten. Varmvattenberedaren slår
på när kallvatten väljs.
-Varmvattenreglering felaktigt
inställd
-Ställ in varmvattenreglering
-Korsflöde -Byt ut patron
Testsigill (se sidan 44)
Reservdelar (se sidan 38)
Rengöring
se den medföljande broschyren
Skötsel (se sidan 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Enligt DIN EN
1717 måste säkerhetsanordningarnas funktion
kontrolleras regelbundet och i överensstämmelse
med nationella eller regionala bestämmelser
(DIN 1988 en gång per år).
Hantering (se sidan 42)
Flödesschema (se sidan 35)
 Avlopp dusch
 Avlopp kar
Måtten (se sidan 34)
Justering
Enhandsblandare med varmvattenreglering,
justering se sidan 33. Tillsammans med
varmvattenberedare rekommenderas inte en
varmvattenreglering.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000 /
31646000 / 31946000 / 32477000: Självspärr mot
återflöde
Produkten är enbart avsedd för dricksvatten!
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Svenska
17

Montavimas žr. psl. 31
Gedimas Priežastis Priemonė
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Perjungėjas nefunkcionuoja -Apnašos
-Išvalykite atsukimą/-sutepkite O-žiedus
-Nepakankamas vandens
spaudimas
-Pakelti vandens spaudimą
-Pažeistas perjungėjas -Pakeisti perjungėją
Per maža karšto vandens
temperatūra, nėra šalto vandens.
Momentinis pašildytojas pradeda
veikti, kai naudojamas šalta vanduo
-Neteisingai nustatytas karšto
vandens ribotuvas
-Nustatyti karšto vandens ribotuvą
-Kryžminė srovė -Pakeisti kasetę
Bandymo pažyma (žr. psl. 44)
Atsarginės dalys (žr. psl. 38)
Valymas
žr. pridedamoje brošiūroje.
Techninis aptarnavimas (žr. psl. 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000
/ 31946000 / 32477000: Pagal DIN
EN 1717 ir nacionalines arba regionines
direktyvas reikia reguliariai tikrinti saugos
įrangos veikimą (pagal DIN 1988 - kartą
per metus).
Eksploatacija (žr. psl. 42)
Pralaidumo diagrama
(žr. psl. 35)
 Dušo išleidimas
 Vonios išleidimas
Išmatavimai (žr. psl. 34)
Reguliavimas
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 33).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nerekomenduojamas.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Su atbuliniu
vožtuvu
Produktas skirtas tik geriamajam vandeniui!
„Hansgrohe“ maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Greška Uzrok Otklanjanje
Ručica se zaglavila -Neispravan uložak Taloženje
kamenca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak, naslage
kamenca
-Zamijenite uložak
Selektor ne radi -Naslage -Čišćenje selektora i
podmazivanje O-prstenova
-Prenizak tlak vode -Povećajte tlak vode
-Selektor je neispravan -Zamijenite selektor
Preniska temperatura vruće vode, nedostatak
hladne vode. Protočni bojler se pali pri
podešenoj funkciji za protok hladne vode
-Limiter vruće vode nije dobro
podešen
-Podesite limiter vruće vode
-Križni tok vode -Zamijenite uložak
Oznaka testiranja (pogledaj
stranicu 44)
Rezervni djelovi (pogledaj
stranicu 38)
Čišćenje
se u priloženoj brošuri.
Održavanje (pogledaj stranicu 36)
14146XXX / 14466XXX/ 14477XXX /
15447XXX / 31466000 / 31476000 /
31486XXX / 31487000 / 31646000 /
31946000 / 32477000: Ispravno funkcioniranje
sigurnosnih elemenata se mora redovito
provjeravati prema standardu DIN EN 1717 i
sukladno važećim nacionalnim ili regionalnim
propisima (DIN 1988 jednom godišnje).
Upotreba (pogledaj stranicu 42)
Dijagram protoka
(pogledaj stranicu 35)
 Ogranak tuš
 Ogranak kada
Mjere (pogledaj stranicu 34)
Regulacija
Za namještanje jednoručnih miješalica
s limiterom tople vode vidi str. 33. U
kombinaciji s protočnim bojlerima nije
preporučljiva primjena sustava za blokiranje
dotoka tople vode.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
14146XXX / 14466XXX/ 14477XXX / 15447XXX /
31466000 / 31476000 / 31486XXX / 31487000
/ 31646000 / 31946000 / 32477000: Funkcije
samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Hrvatski
19
