Hans Grohe Talis E2 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR  30
Focus S
37121000
Focus E²
31926000
Metris S
31160000
Talis S²
32140000
Talis E²
31165000
Metris E
31170000
Metris
31285000

Montage siehe Seite 31
Prüfzeichen (siehe Seite 44)
Sonderzubehör
Dichtung (Artikelnummer 98996000) nicht
im Lieferumfang enthalten
Serviceteile (siehe Seite 38)
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 42)
• Aufgrund der Bauart der Bidette-
Armatur, tritt während des Betriebs der
Handbrause gerinfügig Wasser am
Auslauf der Armatur aus.
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Durchflussdiagramm
(siehe Seite 36)
 Durchflussleistung Mischer
 Durchflussleistung Handbrause
Maße (siehe Seite 34)
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 37. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
6U 6Sicherheitshinweise
UBei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
UDas Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
UGroße Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die Armatur kann nicht in Verbindung mit einem
Durchlauferhitzer verwendet werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir page 31
Classification acoustique et
débit (voir page 44)
Accessoires en option
joint (référence 98996000) ne fait pas
partie de la fourniture
Pièces détachées (voir pages 38)
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir page
42)
• La construction de la robinetterie Bidette
fait qu’une légère quantité d’eau s’écoule
au niveau de la sortie de la robinetterie,
lors du fonctionnement de la douchette.
• Hansgrohe recommande de ne pas
utiliser le premier demi-litre le matin
ou après une période de stagnation
prolongée.
Diagramme du débit
(voir page 36)
 Débit du mélangeur
 Débit douchette
Dimensions (voir page 34)
Etalonnage
Mitigeur avec limitation de la température:
consulter la page 37 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
6U 6Consignes de sécurité
ULors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
ULe système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
UIl est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Le robinet ne fonctionne pas avec une production
d’eau chaude instantanée.
• Avant son montage, s‘assurer que le produit n‘a subi
aucun dommage pendant le transport
Après le montage, tout dommage de transport ou de
surface ne pourra pas être reconnu.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l’eau
potable!
Français
3

Assembly see page 31
Test certificate (see page 44)
Special accessories
seal (article number 98996000) order as
an extra
Spare parts (see page 38)
Cleaning
see enclosed brochure.
Operation (see page 42)
• Due to the design of the Bidette fittings,
a small amount of water will leak at the
outlet of the fitting when the hand shower
is running.
• Hansgrohe recommends not to use
as drinking water the first half liter of
water drawn in the morning or after a
prolonged period of non-use.
Flow diagram
(see page 36)
 Rate of flow mixer
 Rate of flow handshower
Dimensions (see page 34)
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 37. No adjustment
is necessary when using a continuous flow
water heater.
Do not use silicone containing acetic acid!
Symbol description
6U 6Safety Notes
UGloves should be worn during installation to prevent
crushing and cutting injuries.
UThe shower system may only be used for bathing,
hygienic and body cleansing purposes.
UThe hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• The mixer can not used together with a continuous
flow water heater.
• Prior to installation, inspect the product for transport
damages.
After it has been installed, no transport or surface
damage will be honoured.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
anti-pollution function
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Segno di verifica (vedi pagg. 44)
Accessori speciali
guarnizione (codice articolo 98996000)
non contenuto nel volume di fornitura
Parti di ricambio (vedi pagg. 38)
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 42)
• Dovuto dal tipo costruttivo del rubinetto
Bidette, durante il funzionamento della
doccia manuale dall’uscita del rubinetto
fuoriesce minimamente dell’acqua.
• Hansgrohe raccomanda, di mattina
oppure dopo lunghi tempi di stagnazione,
di non utilizzare il primo mezzo litro come
acqua potabile.
Diagramma flusso
(vedi pagg. 36)
 Potenza di erogazione del miscelatore
 Potenza di erogazione docetta
Ingombri (vedi pagg. 34)
Taratura
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 37. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
6U 6Indicazioni sulla sicurezza
UDurante il montaggio, per pevitare ferite da schi-
acciamento e da taglio bisogna indossare guanti
protettivi.
UIl sistema doccia deve essere utilizzato esclusiva-
mente per l‘giene del corpo.
UAttenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Il rubinetto non può essere utilizzato insieme ad uno
scalda-acqua istantaneo.
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.
Una volta eseguito il montaggio, non verranno
riconosciuti eventuali danni di trasporto o delle
superfici.
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Marca de verificación (ver
página 44)
Opcional
Junta (artículo número 98996000) no
incluido en el suministro
Repuestos (ver página 38)
Limpiar
ver el folleto adjunto.
Manejo (ver página 42)
• Por el tipo de construcción del grifo del
bidet, cuando se utiliza la ducha de mano
sale menos agua por el grifo.
• Hansgrohe recomienda no utilizar el
primer medio litro como agua potable
por las mañanas o tras un largo periodo
de inactividad.
Diagrama de circulación
(ver página 36)
 Caudal mezclador
 Caudalmáximo Teleducha
Dimensiones (ver página 34)
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 37. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
6U 6Indicaciones de seguridad
UDurante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
ULa grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
UGrandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Este grifo no es apto en combinación con un
calentador continuo.
• Antes del montaje se debe examinarse el producto
contra daños de transporte.
Después de la instalación so se reconoce ningún
daño de transporte o de superficie.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Keurmerk (zie blz. 44)
Toebehoren
dichting (Artikelnummer 98996000)
behoort niet tot het leveringspakket
Service onderdelen (zie blz. 38)
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 42)
• Vanwege de bouwwijze van de bidet-
armatuur komt er tijdens de werking van
de handdouche iets water uit de uitloop
van de armatuur vrij.
• Hansgrohe raadt aan om ‘s morgens na
langere stagnatietijden de eerste halve
liter niet als dinkwater te gebruiken.
Doorstroomdiagram
(zie blz. 36)
 Doorstroomcapaciteit mengkraan
 Doorstroomcapaciteit handdouche
Maten (zie blz. 34)
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 37. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
6U 6Veiligheidsinstructies
UBij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
UHet douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
UGrote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Het artikel kan niet in combinatie met een
doorstroomtoestel toegepast worden.
• Vóór de montage moet het product gecontroleerd
worden op transportschade.
Na de inbouw wordt geen transport- of
oppervlakteschade meer aanvaard.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Godkendelse (se s. 44)
Specialtilbehør
Pakning (art. nr. 98996000) ikke med i
leveringsomfang
Reservedele (se s. 38)
Rengøring
se venligst den vedlagte brochure.
Bediening (se s. 42)
• Pga. Bidette-armaturets byggemåde,
træder en ringe mængde vand ud af
armaturets afløb under håndbruserens
drift.
• Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som
drikkevand.
Gennemstrømningsdiagram
(se s. 36)
 Gennemstrømnigskapacitet
etgrebsarmaturer
 Gennemstrømnigskap. håndbruser
Målene (se s. 34)
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 37. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
6U 6Sikkerhedsanvisninger
UVed monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
UBrusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
UStørre trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Armaturet bør ikke anvendes i forbindelse med en
gennemstrømningsvandvarmer.
• Før monteringen skal produktet kontrolleres for
transportskader.
Efter monteringen godkendes transportskader eller
skader på overfladen ikke længere.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Marca de controlo (ver página
44)
Acessórios especiais
Vedante (referência 98996000) não
incluído no volume de fornecimento
Peças de substituição (ver página
38)
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 42)
• Devido ao tipo de construção da
misturadora Bidette existe algum fluxo de
água na saída da misturadora durante a
utilização do chuveiro de mão.
• A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Fluxograma
(ver página 36)
 Caudal misturadora
 Caudal chuveiro de mão
Medidas (ver página 34)
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 37). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
6U 6Avisos de segurança
UDurante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
UO sistema de duche só pode ser utilizado para fins
de higiene pessoal.
UGrandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• A misturadora não pode ser utilizada com
esquentadores instantâneos ou caldeira.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte.
Após a montagem não são aceites quaisquer danos
de transporte ou de superfície.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Znak jakości (patrz strona 44)
Wyposażenie specjalne
Uszczelka (nr art. 98996000) Nie jest
częścią dostawy
Części serwisowe (patrz strona
38)
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 42)
• Ze względu na rodzaj konstrukcji
armatury bidetu, w trakcie eksploatacji
prysznica ręcznego wydostaje się na
wylocie armatury niewielka ilość wody.
• Hansgrohe zaleca, by z rana lub po
dłuższym czasie niekorzystania, pierwsze
pół litra wody nie używać jako wody
pitnej.
Schemat przepływu
(patrz strona 36)
 Wydajność przepływu przez mieszacz
 Wydajność przepływu przez prysznic
ręczny
Wymiary (patrz strona 34)
Ustawianie
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 37. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
6U 6Wskazówki bezpieczeństwa
UAby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
UPrysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
UZnaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Armatura nie może współpracować z przepływowymi
podgrzewaczami wody.
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych
ani szkód na powierzchni.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Produkt stworzono wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Zkušební značka (viz strana 44)
Zvláštní příslušenství
těsnění (kat.č. 98996000) není součástí
dodávky
Servisní díly (viz strana 38)
Čištění
viz přiložená brožura.
Ovládání (viz strana 42)
• Z důvodu typu konstrukce bidetové
armatury, dochází během provozu ruční
sprchy k drobnému vytékání vody na
vývodu armatury.
• Hansgrohe doporučuje ráno nebo po
delších přestávkách nepoužívat prvního
půl litru jako pitnou vodu.
Diagram průtoku
(viz strana 36)
 Průtokové množství baterie
 Průtokové množství ruční sprchy
Rozmìry (viz strana 34)
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 37. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
6U 6Bezpečnostní pokyny
UPro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
UProdukt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
UJe nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Armatura se nesmí používat v kombinaci s průtokovým
ohřívačem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen.
Po zabudování nebudou uznány žádné škody
způsobené transportem nebo poškození povrchu.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 31
Osvedčenie o skúške (viď strana
44)
Zvláštne príslušenstvo
tesnenie (výrobné číslo 98996000) nie je
súčasťou dodávky
Servisné diely (viď strana 38)
Čistenie
nájdete v priloženej brožúre.
Obsluha (viď strana 42)
• Z dôvodu konštrukcie bidetovej armatúry
uniká počas prevádzky ručnej sprchy
nepatrné množstvo vody z výstupu
armatúry.
• Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol
litra vody ako pitnú vodu.
Diagram prietoku
(viď strana 36)
 Prietokové množstvo zmiešavacej
batérie
 Prietokové množstvo ručnej sprchy
Rozmery (viď strana 34)
Nastavenie
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 37. V spojení s
prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
6U 6Bezpečnostné pokyny
UPri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
UProdukt sa smie používať len na kúpanie a telesnú
hygienu.
UVeľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Armatúra sa nesmie používať v kombinácii s
prietokovým ohrievačom.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený.
Po zabudovaní nebudú uznané žiadne škody
spôsobené transportom alebo poškodenia povrchu.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

安装 参见第 31 页
检验标记 (参见第 44 页)
选装附件
垫圈 (商品编号 98996000) 不在供货范
围内
备用零件 (参见第 38 页)
清洗
附有小手册
操作 (参见第 42 页)
 由于坐浴龙头的结构形式，使用手持
花洒时龙头出水口溢出少许水。
 汉斯格雅建议，清晨或在水流长时间
停滞后，前半升水不作饮用水使用。
流量示意图
(参见第 36 页)
 龙头流速
 手提花洒流速
大小 (参见第 34 页)
调节
带有热水控制器的单手柄龙头的调节方
法，参见第 37 页。 如果与连续流热水
器一起使用，则不必作任何调节。
请勿使用含有乙酸的硅！
符号说明
6U 6安全技巧
U装配时为避免挤压和切割受伤，必须戴上手
套。
U淋浴系统只允许作为洗浴、卫生和洁身之用。
U冷热水管间过大的压力差必须予以平衡。
安装提示
 必须按照现行的规定安装，冲洗和测试产品。
 阀门不可与即热式热水器连接使用。
 安装前必须检查产品是否受到运输损害。
安装后将不认可运输损害或表面损伤。
技术参数
工作压强： 最大 1 MPa
推荐工作压强： 0,1 ฀ 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 80°C
推荐热水温度： 65°C
热力消毒: 最大 70°C / 4 分钟
自动防止回流
该产品专为饮用水设计！
中文
13

Монтаж см. стр. 31
Знак технического контроля
(см. стр. 44)
Специальные
принадлежности
Уплотнение (арт. № 98996000) не
включено в объем поставки!
Κомплеκт (см. стр. 38)
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 42)
• В силу строения арматуры биде в
процессе работы ручного душа через
выпускное отверстие арматуры выходит
небольшое количество воды.
• Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
Схема потока
(см. стр. 36)
 Пропускная способность смесителя
 Пропускная способность ручного
душа
Размеры (см. стр. 34)
Подгонка
Однорычажный смеситель имеет
ограничитель расхода горячей воды
(см. Стр. 37: юстировка). В комбинации
с проточными нагревателями не
разрешается установка блокировка
горячей воды!
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
6U 6Указания по технике
безопасности
UВо время монтажа следует надеть перчатки во
избежание прищемления и порезов.
UИзделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
Uдонного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Применение арматуры при наличии проточного
нагревателя не допускается.
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке.
После монтажа претензии о возмещении ущерба
за повреждения при перевозке или повреждения
поверхностей не принимаются.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Szerelés lásd a 31. oldalon
Vizsgajel (lásd a 44. oldalon)
Egyéb tartozék
Tömítés (cikkszám 98996000) a szállítási
egység nem tartalmazza
Tartozékok (lásd a 38. oldalon)
Tisztítás
lásd a mellékelt brosúrát.
Használat (lásd a 42. oldalon)
• A bidette csaptelepének felépítése miatt,
a kézi zuhany üzemeltetése alatt enyhe
mértékben víz léphet ki a csaptelepből.
• A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
Átfolyási diagramm
(lásd a 36. oldalon)
 Átfolyási teljesítmény, keverő
 Átfolyási teljesítmény, kézi zuhany
Méretet (lásd a 34. oldalon)
Beállítás
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 37. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem szükséges a melegvíz-
korlátozó.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
6U 6Biztonsági utasítások
UA szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
UA terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
UA hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• A vízcsapot nem lehet átfolyós vízmelegítővel
használni.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem
ismerik el.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Koestusmerkki (katso sivu 44)
Erityisvaruste
Tiiviste (tuotenumero 98996000) ei kuulu
toimitukseen
Varaosat (katso sivu 38)
Puhdistus
katso oheinen esite
Käyttö (katso sivu 42)
• Bideesuihku on rakenteeltaan sellainen,
että suihkua käytettäessä hanasta valuu
hieman vettä.
• Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole
käytetty pitkään aikaan.
Virtausdiagrammi
(katso sivu 36)
 Sekoittimen läpivirtausmäärä
 Käsisuihkun läpivirtausmäärä
Mitat (katso sivu 34)
Säätö
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 37.
Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
6U 6Turvallisuusohjeet
UAsennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
USuihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
USuuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Armatuuria ei voi käyttää läpimenovedenkuumentimen
yhteydessä.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot.
Asennuksen jälkeen kuljetus- ja pintavaurioita ei
hyväksytä.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
16

Montering se sidan 31
Testsigill (se sidan 44)
Specialtillbehör
Packning (artikelnummer 98996000)
medföljer ej leveransen
Reservdelar (se sidan 38)
Rengöring
se den medföljande broschyren
Hantering (se sidan 42)
• Bidette-blandarens konstruktion gör att det
rinner ut lite vatten ur blandaren medan
handduschen används.
• Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten
på morgonen eller efter längre perioder
utan användning.
Flödesschema
(se sidan 36)
 Genomströmningskapacitet
ettgreppsblandare
 Genomströniningskapacitet handdusch
Måtten (se sidan 34)
Justering
Enhandsblandare med varmvattenreglering,
justering se sidan 37. Vid användning
tillsammans med varmvattenberedare
behövs ingen varmvattenreglering.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
6U 6Säkerhetsanvisningar
UHandskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
UProdukten får bara användas till kroppshygien med
bad och dusch.
UStora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Blandaren kan inte användas tillsammans med en
varmvattenberedare.
• Det måste undersökas om produkten har
transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller
ytskiktskador.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Bandymo pažyma (žr. psl. 44)
Specialūs priedai
Tarpinė (Art.Nr. 98996000) nėra
pridedama
Atsarginės dalys (žr. psl. 38)
Valymas
žr. pridedamoje brošiūroje.
Eksploatacija (žr. psl. 42)
• Dėl bidete dušelio konstrukcijos,
naudojant rankinį dušelį, iš maišytuvo
išteka nedaug vandens.
• Naudojant po ilgesnės pertraukos,
„Hansgrohe“ rekomenduoja pirmo pusės
litro vandens nevartoti kaip geriamojo.
Pralaidumo diagrama
(žr. psl. 36)
 Vandens pralaidumas. Maišytuvas
 Rankų dušo vandens pralaidumas
Išmatavimai (žr. psl. 34)
Reguliavimas
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 37).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nebūtinas.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
6U 6Saugumo technikos nurodymai
UApsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
UGaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
UTuri būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Armatūros negalima naudoti kartu su tekančio
vandens šildytuvu.
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu.
Sumontavus pretenzijos dėl transportavimo ir
paviršiaus pažeidimų nepriimamos.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Oznaka testiranja (pogledaj
stranicu 44)
Posebni pribor
brtva (br. Proizvoda 98996000) Nije
sadržano u isporuci!
Rezervni djelovi (pogledaj
stranicu 38)
Čišćenje
se u priloženoj brošuri.
Upotreba (pogledaj stranicu 42)
• Zbog konstrukcijske izvedbe armature
bidea tijekom rada ručnog tuša na ispustu
armature može izlaziti voda.
• Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode
ne upotrebljavate za piće.
Dijagram protoka
(pogledaj stranicu 36)
 Protok vode Slavina
 Protok vode Ručni tuš
Mjere (pogledaj stranicu 34)
Regulacija
Da bi podesili limiter vruće vode na
jednoručnim slavinama molimo Vas da
pogledate stranicu 37. Podešavanje nije
potrebno ako koristite protočni bojler.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!

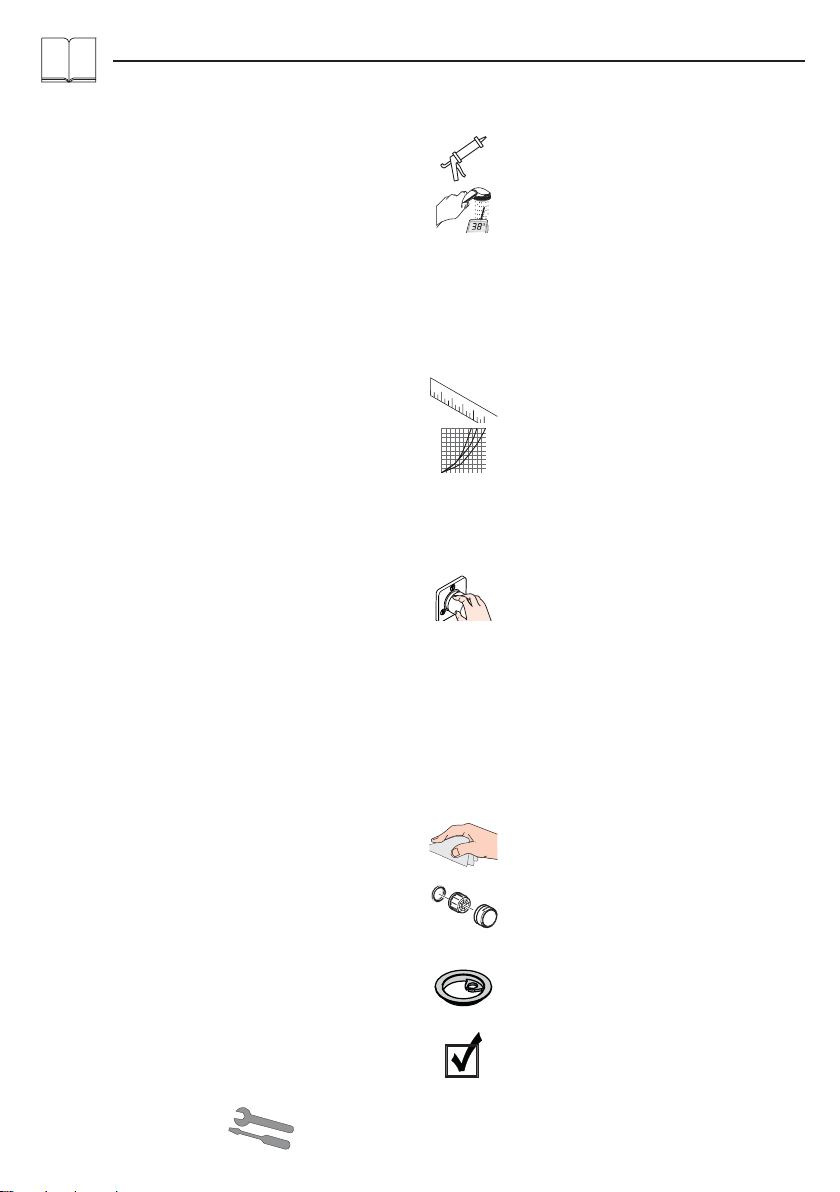

Opis simbola
6U 6Sigurnosne upute
UPrilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
UProizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
UVelika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Armatura se ne može rabiti u kombinaciji sa protočnim
bojlerom.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta.
Nakon ugradnje se ne priznaju nikakve reklamacije
koje se odnose na površinska i transportna oštećenja.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Montajı Bakınız sayfa 31
Kontrol işareti (Bakınız sayfa 44)
Özel aksesuarlar
Conta (Ürün kodu 98996000) Teslimat
kapsamına dahil değildir
Yedek Parçalar (Bakınız sayfa 38)
Temizleme
birlikte verilen broşür
Kullanımı (Bakınız sayfa 42)
• Bidette aramtürünün yapı türünden dolayı
el duşunun çalışması sırasında armatürün
çıkışından az miktarda su çıkar.
• Hansgrohe sabahları uzun durgunluk
süresi sonrasında ilk yarım litre suyun içme
suyu olarak kullanılmamasını önerir.
Akış diyagramı
(Bakınız sayfa 36)
 Miks bataryanın debisi
 El duşunun debisi
Ölçüleri (Bakınız sayfa 34)
Ayarlama
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 37. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısına gerek
kalmaz.
Asetik asit içeren silikon kullanmayın!

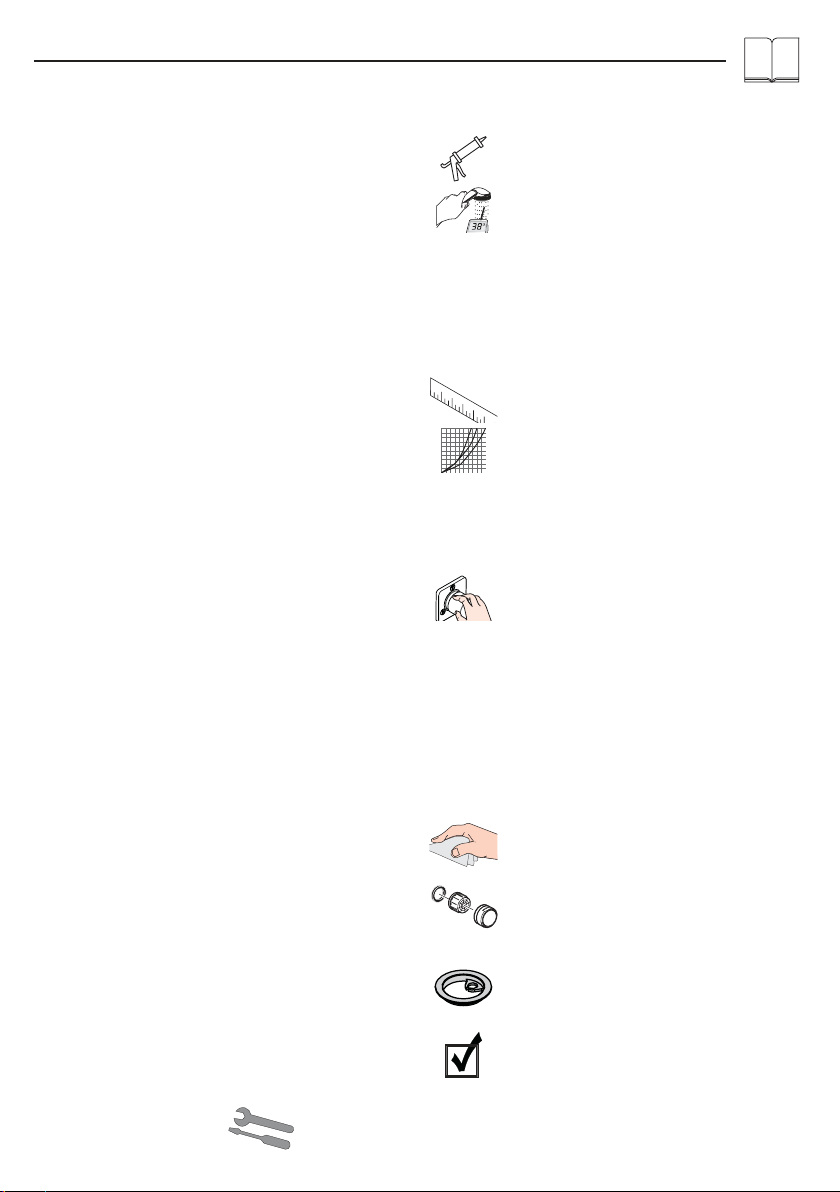

Simge açıklaması
6U 6Güvenlik uyarıları
UMontaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
UDuş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
USıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Armatür bir akış ısıtıcısı ile birlikte kullanılamaz.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları
için sorumluluk üstlenilmemektedir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
