Hans Grohe 15460180 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  16
Lesezeichen
Deutsch 2
Français 2
English 3
Italiano 3
Español 4
Nederlands 4
Dansk 5
Português 5
Polski 6
Česky 6
Slovensky 7
中文 7
Русский 8
Magyar 8
Suomi 9
Svenska 9
Lietuviškai 10
Hrvatski 10
Türkçe 11
Română 11
Ελληνικά 12
Slovenski 12
Estonia 13
Latvian 13
Srpski 14
Norsk 14
БЪЛГАРСКИ 15
Shqip 15
16 
15460180

2
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Wird die Secuflex-Box falsch oder nicht installiert,
erlischt die Gewährleistung.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Durchflussleistung bei 0,3 MPa: ca. 22 l/min
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

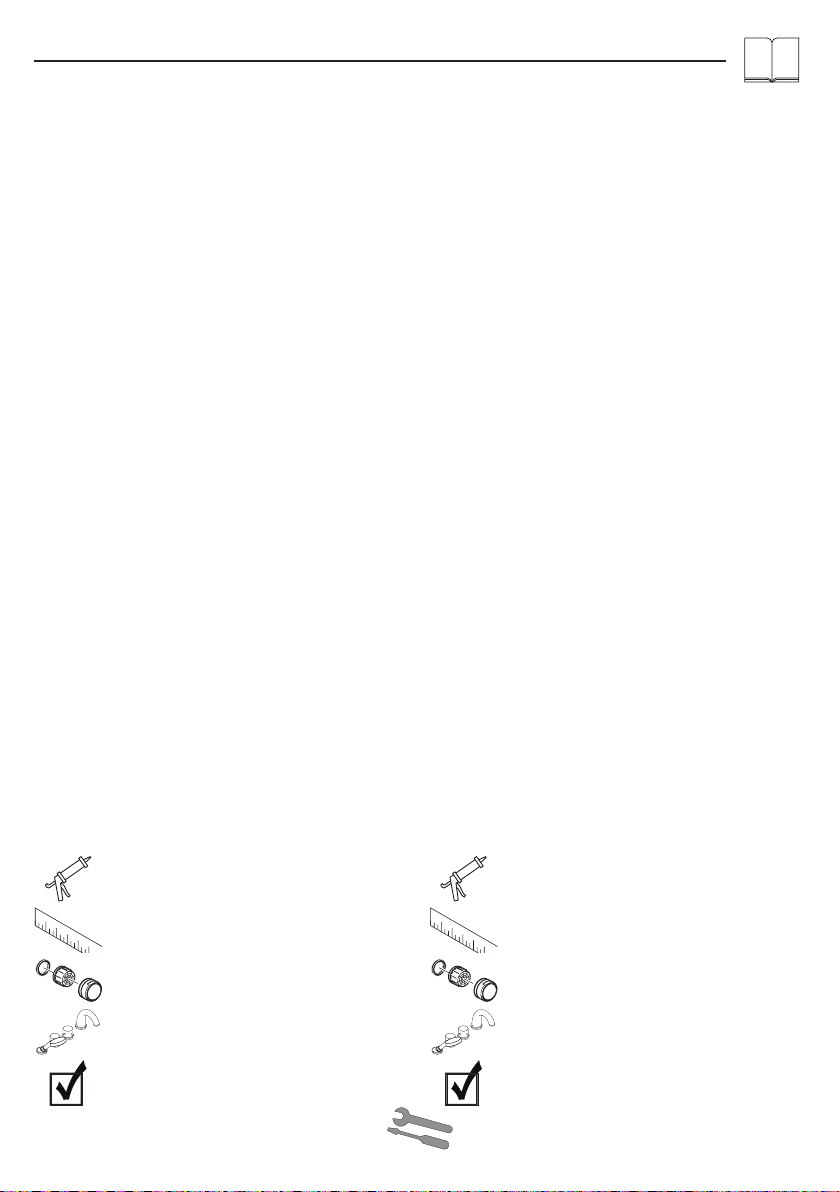

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Serviceteile (siehe Seite 27)
Fertigset (siehe Seite 26)
Prüfzeichen (siehe Seite 28)
Maße (siehe Seite 25)
Montage
siehe Seite 17
Deutsch
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Si La Secuflex-Box est mal ou pas installée, la garantie
sera annulée.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Débit à 0,3 MPa: environ 22 l/min
Raccordement G 1/2: froide à droite - chaude à gauche
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de
l'acide acétique!
Pièces détachées (voir pages 27)
Set de finition (voir pages 26)
Classification acoustique et
débit (voir pages 28)
Dimensions (voir pages 25)
Montage
voir pages 17
Français

3
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• If the Secuflex-Box is installed improperly or not alt all,
the warranty will become invalid.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Rate of flow by 0,3 MPa: approx. 22 l/min
Connections G 1/2: cold right - hot left
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Spare parts (see page 27)
Finish set (see page 26)
Test certificate (see page 28)
Dimensions (see page 25)
Assembly
see page 17
English
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• La garanzia decade se il Secuflex-Box viene installato
in modo sbagliato o per niente.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Potenza di erogazione a 0,3 MPa: circa 22 l/min
Raccordi G 1/2: fredda a destra - calda a sinistra
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Parti di ricambio (vedi pagg. 27)
Set esterno (vedi pagg. 26)
Segno di verifica (vedi pagg. 28)
Ingombri (vedi pagg. 25)
Montaggio
vedi pagg. 17
Italiano

4
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La instalación errónea o la no instalación de la Secu-
flex-Box anulan la garantía.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Caudal a 0,3 MPa: aprox. 22 l/min
Racores excéntricos G 1/2: a la derecha frio -
a la izquierda caliente
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido
acético!
Repuestos (ver página 27)
Embellecedor exterior (ver
página 26)
Marca de verificación (ver pági-
na 28)
Dimensiones (ver página 25)
Montaje
ver página 17
Español
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Als de Secuflex-box verkeerd of niet wordt geïnstal-
leerd, vervalt de garantie.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Doorvoercapaciteit bij 0,3 MPa: ca. 22 l/min
Aansluitingen G 1/2: koud rechts - warm links
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Service onderdelen (zie blz. 27)
Kleurset (zie blz. 26)
Keurmerk (zie blz. 28)
Maten (zie blz. 25)
Montage
zie blz. 17
Nederlands

5
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Installeres Secuflex-Boxen forkert eller slet ikke, bortfal-
der garantien.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Gennemstrømningsydelse ved 0,3 MPa: ca. 22 l/min
Tilslutninger G 1/2: Koldt højre - varmt venstre
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig
silikone!
Reservedele (se s. 27)
Kappesæt (se s. 26)
Godkendelse (se s. 28)
Målene (se s. 25)
Montering
se s. 17
Dansk
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A garantia perde a sua validade se a Secuflex-Box for
instalada incorretamente ou se não for instalada.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Caudal o 0,3 MPa: ca. 22 l/min
Ligações G 1/2: fria à direita - quente à esquerda
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Peças de substituição (ver página
27)
Conjunto completo (ver página
26)
Marca de controlo (ver página
28)
Medidas (ver página 25)
Montagem
ver página 17
Português

6
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Gwarancja wygasa w przypadku, gdy Secuflex-Box
zamontowano niewłaściwie lub w ogóle jej nie
zamontowano.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Wydajność przepływu przy 0,3 MPa: ok. 22 l/min
Przyłącza G 1/2: Zimna z prawej - Ciepła z lewej
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Części serwisowe (patrz strona
27)
Elementy zewnętrzne (patrz
strona 26)
Znak jakości (patrz strona 28)
Wymiary (patrz strona 25)
Montaż
patrz strona 17
Polski
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Pokud není nainstalován Secuflex-Box nebo byla insta-
lace provedena nesprávně, je ručení vyloučeno.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Průtokové množství při 0,3 MPa: cca 22 l/min
Přípoje G 1/2: studená vpravo - teplá vlevo
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny
octové!
Servisní díly (viz strana 27)
Vrchní sada (viz strana 26)
Zkušební značka (viz strana 28)
Rozmìry (viz strana 25)
Montáž
viz strana 17
Česky

7
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Ak sa skrinka Secuflex-Box nainštaluje nesprávne
alebo sa nenainštaluje vôbec, zaniká záruka.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Prietokové množstvo pri 0,3 MPa: asi 22 l/min
Prípoje G 1/2: studená vpravo - teplá vľavo
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny
octovej!
Servisné diely (viď strana 27)
Vrchná sada (viď strana 26)
Osvedčenie o skúške (viď strana
28)
Rozmery (viď strana 25)
Montáž
viď strana 17
Slovensky
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 如果Secuflex-Box安装错误或未安装，则质保
失效。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
流量钟0,3MPa: 大约22升/分钟
连接管线G1/2： 左热右冷
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
备用零件(参见第页27)
加工件(参见第页26)
检验标记(参见第页28)
大小(参见第页25)
安装
参见第页17
中文

8
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Если Secuflex-Box установлен неправильно или не
установлен совсем, гарантия утрачивает силу.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Расход при 0,3 МПа: ок. 22 л/мин
Подключение G 1/2: холодная справа - горячая слева
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Κомплеκт (см. стр. 27)
Наружная часть (см. стр. 26)
Знак технического контроля
(см. стр. 28)
Размеры (см. стр. 25)
Монтаж
см. стр. 17
Русский
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• Ha a Secuflex-Boxot rosszul vagy nem szerelik fel,
akkor a jótállás érvényét veszti.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Átfolyási teljesítmény 0,3 MPa: kb. 22 l/perc
G 1/2 csatlakozás: hideg jobbra – meleg balra
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Tartozékok (lásd a oldalon 27)
A kész szerelvény (lásd a oldalon
26)
Vizsgajel (lásd a oldalon 28)
Méretet (lásd a oldalon 25)
Szerelés
lásd a oldalon 17
Magyar

9
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Jos Secuflex-Box asennetaan väärin tai tai ei ollen-
kaan, takuu ei ole voimassa.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Läpivirtausmäärä 0,3 MPa paineella: n. 22 l/min
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Varaosat (katso sivu 27)
Valmissarja (katso sivu 26)
Koestusmerkki (katso sivu 28)
Mitat (katso sivu 25)
Asennus
katso sivu 17
Suomi
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Om Secuflex-Box installeras felaktigt eller inte förfaller
garantin.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Flödeskapacitet vid 0,3 MPa: ca. 22 l/min
Anslutningar G 1/2: kallt höger – varmt vänster
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Reservdelar (se sidan 27)
Färdigset (se sidan 26)
Testsigill (se sidan 28)
Måtten (se sidan 25)
Montering
se sidan 17
Svenska

10
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Jei „Secuflex-Box“ įrengiama netinkamai ar visai
neįrengiama, nebetaikoma garantija.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Vandens pralaidumas, esant
0,3 MPa slėgiui: apie 22 l/min
Prijungimas G 1/2: Šaltas vanduo dešinėje,
karštas - kairėje
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Atsarginės dalys (žr. psl. 27)
Virštinkinė (žr. psl. 26)
Bandymo pažyma (žr. psl. 28)
Išmatavimai (žr. psl. 25)
Montavimas
žr. psl. 17
Lietuviškai
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Ako se Secuflex-Box pogrešno ili uopće ne instalira,
gubi se pravo na reklamacije.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Protok vode uz tlak od 0,3 MPa: oko 22 l/min
Spojevi G 1/2: hladna desno – topla lijevo
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Rezervni djelovi (pogledaj strani-
cu 27)
Završni set (pogledaj stranicu 26)
Oznaka testiranja (pogledaj
stranicu 28)
Mjere (pogledaj stranicu 25)
Sastavljanje
pogledaj stranicu 17
Hrvatski

11
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Secuflex-Box yanlış kurulursa veya hiç kurulmazsa,
garanti hizmeti sona erer.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
0,3 MPa'daki debi: yaklaşık 22 l/dak
G 1/2 bağlantılar: soğuk sağ - sıcak sol
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Yedek Parçalar (bakınız sayfa 27)
Dışı set (bakınız sayfa 26)
Kontrol işareti (bakınız sayfa 28)
Ölçüleri (bakınız sayfa 25)
Montajı
bakınız sayfa 17
Türkçe
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
• Dacă Secuflex-Box se instalează incorect sau nu se
instalează deloc, garanţia îşi pierde valabilitatea.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 80°C
Temperatura recomandată a apei calde: 65°C
Debit de apă la 0,3 MPa: cca. 22 l/min
Racorduri G ½ : rece - dreapta / cald - stânga
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Piese de schimb (vezi pag. 27)
Set complet (vezi pag. 26)
Certificat de testare (vezi pag.
28)
Dimensiuni (vezi pag. 25)
Montare
vezi pag. 17
Română

12
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
• Εάν το Secuflex-Box τοποθετηθεί λάθος ή δεν εγκατα-
σταθεί, ακυρώνεται η εργοστασιακή εγγύηση.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 80°C
Συνιστώμενη θερμοκρασία ζεστού νερού: 65°C
Κατανάλωση νερού στα 0,3 MPa: περ. 22 l/min
Συνδέσεις G ½: κρύο δεξιά – ζεστό αριστερά
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Περιγραφή συμβόλων
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Ανταλλακτικά (βλ. Σελίδα 27)
Σετ μηχανισμού (βλ. Σελίδα 26)
Σήμα ελέγχου (βλ. Σελίδα 28)
Διαστάσεις (βλ. Σελίδα 25)
Συναρμολόγηση
βλ. Σελίδα 17
Ελληνικά
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
• Če se zaboj Secuflex-Box narobe ali pa se ga sploh
ne montira, ugasne pravica do garancije.
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 80°C
Priporočena temperatura tople vode: 65°C
Pretok vode pri 0,3 MPa: ca. 22 l/min
Priključki G 1/2: mrzla desno - topla levo
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Opis simbola
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Rezervni deli (glejte stran 27)
Zaključna garnitura (glejte stran
26)
Preskusni znak (glejte stran 28)
Mere (glejte stran 25)
Montaža
glejte stran 17
Slovenski

13
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja kont-
rollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
• Kui Secuflex-Box paigaldatakse valesti või üldse mitte,
kaotab garantii kehtivuse.
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 80°C
Soovitatav kuuma vee temperatuur: 65°C
Läbivool, kui rõhk on 0,3 MPa: u. 22 l/min
ühendused G 1/2: külm paremal, kuum vasakul
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Sümbolite kirjeldus
Ärge kasutage äädikhapet sisaldavat
silikooni!
Varuosad (vt lk 27)
Valmiskomplekt (vt lk 26)
Kontrollsertifikaat (vt lk 28)
Mõõtude (vt lk 25)
Paigaldamine
vt lk 17
Estonia
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Jāizlīdzina spiediena atšķirības starp aukstā un
karstā ūdens pievadiem.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Ja Secuflex-Box ir montēta nepareizi vai nav montēta
vispār, garantija zaudē spēku.
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 80°C
Ieteicamā karstā ūdens temperatūra: 65°C
Caurteces intensitāte pie 0,3 MPa: apm. 22 l/min
G 1/2 pieslēgumi: aukstais pa labi - karstais pa kreisi
Termiskā dezinfekcija : maks. 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Simbolu nozīme
Neizmantot silikonu, kas satur etiķskābi!
Rezerves daļas (skat. lpp. 27)
Komplekts (skat. lpp. 26)
Pārbaudes zīme (skat. lpp. 28)
Izmērus (skat. lpp. 25)
Montāža
skat. lpp. 17
Latvian

14
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
• Ako se Secuflex-Box pogrešno ili uopšte ne instalira,
gubi se pravo na reklamacije.
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 80°C
Preporučena temperatura vruće vode: 65°C
Protok vode pri pritisku od 0,3 MPa: oko 22 l/min
Priključci G 1/2: hladna voda desno – topla levo
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Rezervni delovi (vidi stranu 27)
Završni set (vidi stranu 26)
Ispitni znak (vidi stranu 28)
Mere (vidi stranu 25)
Montaža
vidi stranu 17
Srpski
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Dersom Secuflex-boksen monteres feil eller ikke instal-
lers, bortfaller garantien.
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 80°C
Anbefalt temperatur for varmt vann 65°C
Gjennomstrømningsytelse ved 0,3 MPa: omtrent 22 l/min
Tilkoblinger G 1/2 kaldt høyre - varm venstre
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Servicedeler (se side 27)
Ferdigsett (se side 26)
Prøvemerke (se side 28)
Mål (se side 25)
Montasje
se side 17
Norsk

15
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се монти-
рат, промият и проверят в съответствие с валидните
норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
• Ако Secuflex-Box бъде инсталирана неправилно
или не бъде инсталирана, се губи гаранцията.
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 80°C
Препоръчителна температура на горещата
вода: 65°C
Мощност на потока при 0,3 МПа: прибл. 22 л/мин
Изводи G 1/2: студено отдясно – топло отляво
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е разработен само за питейна вода!
Описание на символите
Не използвайте силикон, съдържащ оцет-
на киселина!
Сервизни части (вижте стр. 27)
Готов набор (вижте стр. 26)
Контролен знак (вижте стр. 28)
Размери (вижте стр. 25)
Монтаж
вижте стр. 17
БЪЛГАРСКИ
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Ndryshimet e mëdha të presionit mes lidhjeve të ujit
të ftohtë dhe atij të ngrohtë duhen ekuilibruar.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
• Nëse Secuflex-Box u instalua në mëyrë të gabuar ose
nuk u isntalua fare, atëherë humbet garancia.
Të dhëna teknike
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 80°C
Temperatura e rekomanduar e ujit të ngrohtë: 65°C
Kapaciteti i rrjedhjes në 0,3 MPa: afro 22 l/min
Lidhjet G 1/2: i ftohtë djathtas - i ngrohtë majtas
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Përshkrimi i simbolit
Mos përdorni silikon që në përbërje ka acid
acetik.
Pjesët e servisit (shih faqen 27)
Komplet i gatshëm (shih faqen
26)
Shenja e kontrollit (shih faqen 28)
Përmasat (shih faqen 25)
Montimi
shih faqen 17
Shqip

16







•



•

•

•Secuflex-Box


1 
0,5- 0,1
1,6
)PSI 147101(
80°C 
65°C 

22 0,3
 G
 
470°C 




)27
)26
)28
)25

17


17
Montage
570 - 610
650 - 690
+ 1 x 98806000
610- 650
5080 - 210
670 - 710
min. 20 max. 60
5080 - 210
670 - 710
min. 20 max. 60
5080 - 210
670 - 710
min. 20 max. 60
X + 690
X
5080 - 210
670 - 710
min. 20 max. 60
+ 1 x 98806000

18
Montage
2
4x
Ø 6 mm
1
1.
2.
3.
3.
4.
4.

19
Montage
3
Ø 52 mm
min. 50 mm
min. 80 mm
4

20
Montage
Nr. 10476220
Armaturenfett
Grease
6
SW 22 mm
2.
3.
4.
SW 4 mm
5
1.
2.
3.
Nr. 10476220
Armaturenfett
Grease
1.
