DE Montageanleitung 2
FR Instructions de montage 3
EN assembly instructions 4
IT Istruzioni per Installazione 5
ES Instrucciones de montaje 6
NL Handleiding 7
DK Monteringsvejledning 8
PT Manual de Instalación 9
PL Instrukcja montażu 10
CS Montážní návod 11
SK Montážny návod 12
ZH 组装说明 13
RU Инструкция по монтажу 14
HU Szerelési útmutató 15
FI Asennusohje 16
SV Monteringsanvisning 17
LT Montavimo instrukcijos 18
HR Uputstva za instalaciju 19
TR Montaj kılavuzu 20
RO Instrucţiuni de montare 21
EL Οδηγία συναρμολόγησης 22
SL Navodila za montažo 23
ET Paigaldusjuhend 24
LV Montāžas instrukcija 25
SR Uputstvo za montažu 26
NO Montasjeveiledning 27
BG Ръководство за монтаж 28
SQ Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ 30 13620180

Prüfzeichen (siehe Seite 36)
Verlängerungsset 28 mm (32698000) nicht
im Lieferumfang enthalten
Sonderzubehör
Endmontage (siehe Seite 34)
Serviceteile (siehe Seite 32)
Durchflussdiagramm (siehe Seite
31)
Maße (siehe Seite 31)
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 33. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss isoliert und schallentkoppelt montiert
werden.
Montage
Grundkörper so einbauen, dass sich der Abgang oben
befindet und die Markierung der Schutzhaube mit der
Fliesenvorderkante abschließt.
Einbautiefe 55 - 83 mm,
Verlängerungsset 28 mm.
Achten Sie darauf, dass der Mischer nach
Beendigung der Montage geschlossen ist!
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Anschlüsse G 1/2: kalt rechts - warm links
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens 0,15
MPa beträgt.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Classification acoustique et
débit (voir page 36)
rallonge 28 mm (32698000) ne fait pas
partie de la fourniture
Accessoires en option
Finition (voir page 34)
Pièces détachées (voir pages 32)
Diagramme du débit (voir page
31)
Dimensions (voir page 31)
Etalonnage
Mitigeur avec limitation de la température:
consulter la page 33 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Description du symbole
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Avant son montage, s’assurer que le produit n’a subi
aucun dommage pendant le transport
Après le montage, tout dommage de transport ou de
surface ne pourra pas être reconnu
• La robinetterie doit être montée de façon isolée et
insonorisée
Montage
Encastrez le corps de telle manière à ce que la sortie
soit orientée vers le bas et que le repère du cache de
protection soi de niveau avec le carrelage.
Profondeur d’encastrement 55 - 83 mm.
Allonge 28 mm.
A la fin du montage, vérifier que le mitigeur
est bien fermé!
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Raccordement G 1/2: froide à droite -
chaude à gauche
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Le produit est exclusivement conçu pour de l’eau
potable!
Français
3

Test certificate (see page 36)
extension set 28 mm (32698000) order as
an extra
Special accessories
Final assembly (see page 34)
Spare parts (see page 32)
Flow diagram (see page 31)
Dimensions (see page 31)
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 33. No adjustment
is necessary when using a continuous flow
water heater.
Symbol description
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Prior to installation, inspect the product for transport
damages.
After it has been installed, no transport or surface
damage will be honoured.
• The fittings must be mounted in an insulated manner
and with sound insulation.
Assembly
Mount the body in such a way, that the outlet faces to
the top and that the marking on the protective cover is
flush with the face of the tiling.
Depth of fitting 55 - 83 mm.
Extension set 28 mm.
Note: When installation is complete ensure
that the mixer is turned off!
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Connections G 1/2: cold right - hot left
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
The product is exclusively designed for drinking water!
English
4

Segno di verifica (vedi pagg. 36)
prolunga 28 mm (32698000) non
contenuto nel volume di fornitura
Accessori speciali
Montaggio finale (vedi pagg. 34)
Parti di ricambio (vedi pagg. 32)
Diagramma flusso (vedi pagg.
31)
Ingombri (vedi pagg. 31)
Taratura
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 33. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Descrizione simbolo
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.
Una volta eseguito il montaggio, non verranno
riconosciuti eventuali danni di trasporto o delle
superfici.
• Il rubinetto deve essere installato isolato e
disaccoppiato dai rumori.
Montaggio
Installare il corpo in modo che l’uscita dell’acqua sia
rivolta verso l’alto e che la parte contassegnata della
protezione in plastica sia al livello della piastrella.
Profondità d’incasso 55 - 83 mm.
Prolunga 28 mm.
Assicurarsi che alla fine del montaggio il
miscelatore sia chiuso!
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Raccordi G 1/2: fredda a destra -
calda a sinistra
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Marca de verificación (ver
página 36)
Prolongación 28 mm (32698000) no
incluido en el suministro
Opcional
Montaje final (ver página 34)
Repuestos (ver página 32)
Diagrama de circulación (ver
página 31)
Dimensiones (ver página 31)
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 33. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
Descripción de símbolos
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Antes del montaje se debe examinarse el producto
contra daños de transporte.
Después de la instalación so se reconoce ningún
daño de transporte o de superficie.
• El grifo debe ser instalado con aislamiento y
desacoplamiento acústico.
Montaje
Montar el cuerpo de forma con la conexión de salida
hacia arribaa y que la marca del embellecedor se
ajuste con el canto delantero de las baldosas.
Profundidad 55 - 83 mm.
Prolongación 28 mm.
Atención, el mezclador monomando después
del montaje debe quedar cerrado!
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos G 1/2: a la derecha frio -
a la izquierda caliente
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre que
la presión en servicio ascienda a un mínimo de 0,15
MPa.
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Keurmerk (zie blz. 36)
verlengset (32698000) behoort niet tot het
leveringspakket
Toebehoren
Afmontage (zie blz. 34)
Service onderdelen (zie blz. 32)
Doorstroomdiagram (zie blz. 31)
Maten (zie blz. 31)
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 33. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Symboolbeschrijving
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Vóór de montage moet het product gecontroleerd
worden op transportschade.
Na de inbouw wordt geen transport- of
oppervlakteschade meer aanvaard.
• De armatuur moet geïsoleerd en geluidsontkoppeld
gemonteerd worden.
Montage
Basisgarnituur inbouwen met de uitver naar boven en
dat de markering op de beschermkap aansluit met de
voorkant van de tegels.
Inbouwdiepte 55 - 83 mm.
Verlengset 28 mm.
Let u erop dat de kraan na montage gesloten
is!
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Aansluitingen G 1/2: koud rechts - warm links
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Godkendelse (se s. 36)
Forlængersæt (32698000) behoort niet tot
het leveringspakket
Specialtilbehør
Slutmontering (se s. 34)
Reservedele (se s. 32)
Gennemstrømningsdiagram (se
s. 31)
Målene (se s. 31)
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 33. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Symbolbeskrivelse
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Før monteringen skal produktet kontrolleres for
transportskader.
Efter monteringen godkendes transportskader eller
skader på overfladen ikke længere.
• Armaturet skal monteres isoleret og lydisoleret.
Montering
Grundkroppen installeres med afgang opad, og
tilskæres ved markeringen på beskyttelses-kappen i
niveau med fliseforkanten.
Indbygningsdybde 55 - 83 mm,
Forlængersæt 28 mm.
Vær opmærsom på, at armaturet skal være
slukket efter monteringen.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutninger G 1/2: Koldt højre - varmt venstre
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på 0,15
MPa.
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Marca de controlo (ver página
36)
Crescente 28 mm (32698000) não incluído
no volume de fornecimento
Acessórios especiais
Acabamento Fina (ver página 34)
Peças de substituição (ver página
32)
Fluxograma (ver página 31)
Medidas (ver página 31)
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 33). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Descrição do símbolo
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte.
Após a montagem não são aceites quaisquer danos
de transporte ou de superfície.
• A torneira deve ser montada de forma isolada e
desacoplada sonoramente.
Montagem
Monte a estrutura base assim, que a saida fique em
cima e que a marca da capa de protecção fique justa à
partie da frente do azulejo.
Profundidade de instalação 55 mm - 83 mm
(Alongas de 28 mm).
Nota: Quando terminada a instalaçãu,
certifique-se de que a misturadóra se encontra
fechada.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Ligações G 1/2: fria à direita -
quente à esquerda
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico) desde
que a pressão de utilização seja, no minimo, de 0,15
MPa.
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Znak jakości (patrz strona 36)
Zestaw przedłużający 28 mm (32698000)
Nie jest częścią dostawy
Wyposażenie specjalne
Montaż końcowy (patrz strona
34)
Części serwisowe (patrz strona
32)
Schemat przepływu (patrz strona
31)
Wymiary (patrz strona 31)
Ustawianie
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 33. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.
Opis symbolu
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych
ani szkód na powierzchni.
• Armaturę należy zaizolować i zamontować z izolacją
dźwiękową.
Montaż
Korpus zamontować w taki sposób, by odpływ
znajdował się u góry, a znacznik osłony zamknięty
pokrywał się z przednią krawędzią płytki ceramicznej.
Głębokość montażowa 55 - 83 mm,
Zestaw przedłużający 28 mm.
Uwaga! Mieszacz po zamontowaniu musi być
zamknięty!
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Przyłącza G 1/2: Zimna prawo – ciepła lewo
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Produkt stworzono wyłącznie do wody pitnej!
Polski
10

Zkušební značka (viz strana 36)
prodloužení 28 mm (32698000) není
součástí dodávky
Zvláštní příslušenství
Konečná montáž (viz strana 34)
Servisní díly (viz strana 32)
Diagram průtoku (viz strana 31)
Rozmìry (viz strana 31)
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 33. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.
Popis symbolů
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen.
Po zabudování nebudou uznány žádné škody
způsobené transportem nebo poškození povrchu.
• Při instalaci musí být provedena tak, aby byla baterie
zaizolovaná a zvukotěsná.
Montáž
Základní tìleso namontujte tak, aby výtok byl nahoøe a
znaèka na ochranném krytu byla v rovinì s povrchem
obkladù.
Hloubka pro zabudování 55 - 83 mm.
Prodloužení 28 mm.
Poznámka: Po ukončení instalace zkontrolujte,
jestli je baterie uzavřena!
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Přípoje G 1/2: studená vpravo - teplá vlevo
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Osvedčenie o skúške (viď strana
36)
predÍženie 28 mm (32698000) nie je
súčasťou dodávky
Zvláštne príslušenstvo
Konečná montáž (viď strana 34)
Servisné diely (viď strana 32)
Diagram prietoku (viď strana 31)
Rozmery (viď strana 31)
Nastavenie
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 33. V spojení s
prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Popis symbolov
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený.
Po zabudovaní nebudú uznané žiadne škody
spôsobené transportom alebo poškodenia povrchu.
• Armatúra sa musí namontovať zaizolovaná a s
oddelením od hluku v pevných telesách.
Montáž
Základné teleso namontujte tak, aby výtok bol hore a
značka na ochrannom kryte bola v rovine s povrchom
obkladov.
Hĺbka na zabudovanie 55 - 83 mm.
PredÍženie 28 mm.
Poznámka: Po ukončení inštalácie
skontrolujte, či je batéria uzavretá!
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Prípoje G 1/2: studená vpravo -
teplá vľavo
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

检验标记 (参见第36页)
加长件28毫米(32698000)不在供货范
围内
选装附件
总装配 (参见第34页)
备用零件 (参见第32页)
流量示意图 (参见第31页)
大小 (参见第31页)
调节
带有热水控制器的单手柄龙头的调节方
法，参见第33页。如果与连续流热水
器一起使用，则不必作任何调节。
符号说明
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 安装前必须检查产品是否受到运输损害。
安装后将不认可运输损害或表面损伤。
• 龙头必须以静噪的方式独立安装。
安装
安装阀芯时，出水口朝上并且使保护罩上的
记号与瓷砖面持平。
安装深度55–83毫米
加长件28毫米。
注意：当安装完成后，确保龙头处于关闭状态！
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
连接管线G1/2： 左热右冷
如果水压达到0,15MPa以上，汉斯格雅双手柄龙头
可以和液压式或热控式连续流热水器一起使用。
该产品专为饮用水设计！
中文
13

Знак технического контроля
(см. стр. 36)
Набор для удлинения 28мм (32698000)
не включено в объем поставки!
Специальные принадлежности
Окончательная сборка (см. стр.
34)
Κомплеκт (см. стр. 32)
Схема потока (см. стр. 31)
Размеры (см. стр. 31)
Подгонка
Однорычажный смеситель имеет
ограничитель расхода горячей воды
(см. Стр. 33: юстировка). В комбинации
с проточными нагревателями не
разрешается установка блокировка
горячей воды!
Описание символов
6Указания по технике безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по действующим
нормам и в соответствии с настоящей инструкцией,
проверен на геметичность и безупречность работы.
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке.
После монтажа претензии о возмещении ущерба
за повреждения при перевозке или повреждения
поверхностей не принимаются.
• Арматура должна монтироваться изолированно и со
звуковой защитой.
Монтаж
Установите внутреннюю часть
таким образом, чтобы выходное отверстие было
направленно вверх.
глубина установки 55-83 мм.
Набор для удлинения 28мм.
Обратите внимание на то, чтобы смеситель был
закрыт после окончания монтажа!
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Подключение G 1/2: холодная справа -
горячая слева
Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением, если
давление истечения составляет не менее 0,15 МПа.
Изделие предназначено исключительно для питьевой
воды!
Русский
14

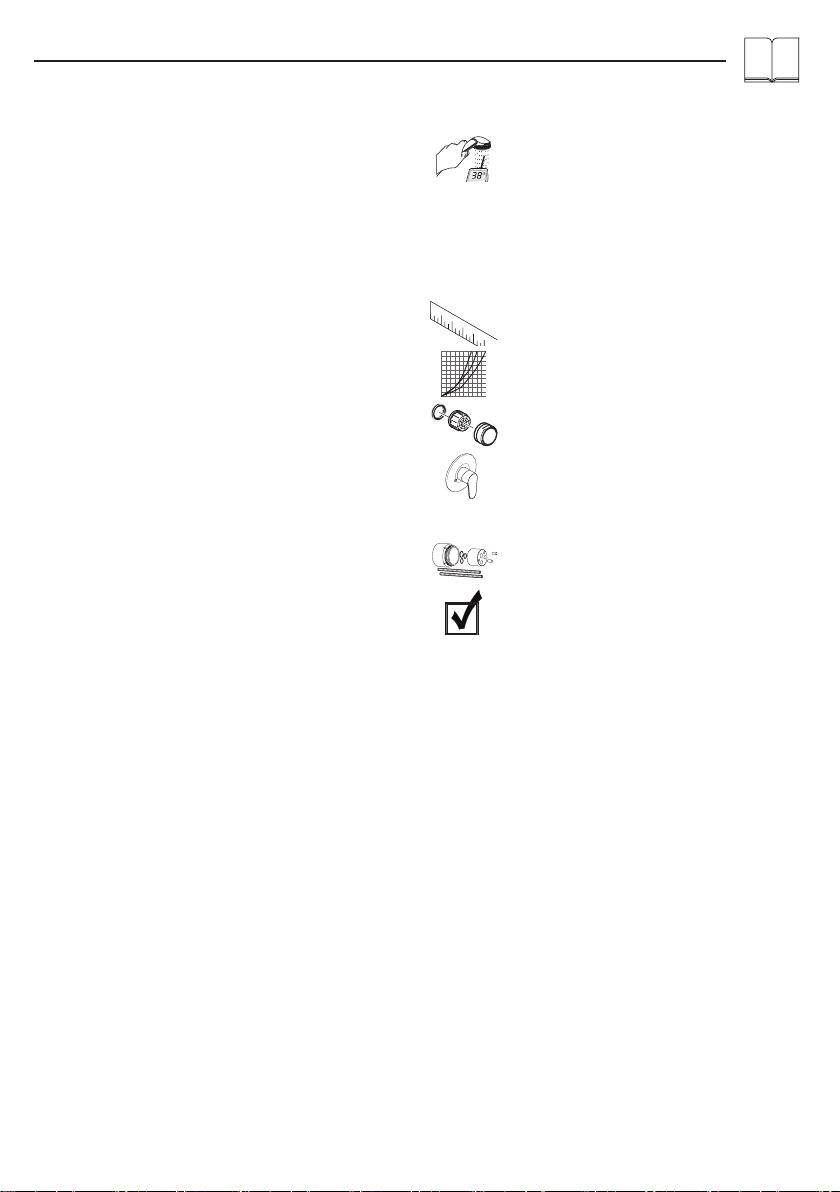

Vizsgajel (lásd a 36. oldalon)
Hosszabbítókészlet: 28 mm (32698000) a
szállítási egység nem tartalmazza
Egyéb tartozék
Beépített, kész szerelvény (lásd
a 34. oldalon)
Tartozékok (lásd a 32. oldalon)
Átfolyási diagramm (lásd a 31.
oldalon)
Méretet (lásd a 31. oldalon)
Beállítás
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 33. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem szükséges a melegvíz-
korlátozó.
Szimbólumok leírása
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem
ismerik el.
• A csaptelepet szigetelve és zajszigetelve kell
felszerelni.
Szerelés
Az alaptestet úgy kell beépíteni, hogy a kiállás felül
legyen és hogy a védőbúra jelzése a csempeperem
elülső élével összezárjon.
Beépítési mélység 55-83 mm.
Set za ekstenziju 28 mm
Ügyeljen arra, hogy a szerelés végeztével a
csaptelep zárva legyen!
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
G 1/2 csatlakozás: hideg jobbra –
meleg balra
A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább 0,15
MPa.
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Koestusmerkki (katso sivu 36)
Pidennyssetti 28 mm (32698000) ei kuulu
toimitukseen
Erityisvaruste
Loppuasennus (katso sivu 34)
Varaosat (katso sivu 32)
Virtausdiagrammi (katso sivu 31)
Mitat (katso sivu 31)
Säätö
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 33.
Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
Merkin kuvaus
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot.
Asennuksen jälkeen kuljetus- ja pintavaurioita ei
hyväksytä.
• Hana on asennettava eristettynä ja
äänenvaimennettuna.
Asennus
Asenna perusrunko siten, että lähtö on ylhäällä ja
suojakuvun merkintä laatan reunan tasalla.
Asennussyvyys 55 - 83 mm,
pidennyssarja 28 mm.
Huomioi, että sekoittaja on suljettuna
asennuksen jälkeen!
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Liittimet G 1/2: kylmä oikealla -
kuuma vasemmalla
Hansgrohe kalusteita voi käyttää hydraulisesti tai
termisesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
16

Testsigill (se sidan 36)
Förlängningsset 28 mm (32698000)
medföljer ej leveransen
Specialtillbehör
Slutmontering (se sidan 34)
Reservdelar (se sidan 32)
Flödesschema (se sidan 31)
Måtten (se sidan 31)
Justering
Enhandsblandare med varmvattenreglering,
justering se sidan 33. Vid användning
tillsammans med varmvattenberedare
behövs ingen varmvattenreglering.
Symbolförklaring
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Det måste undersökas om produkten har
transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller
ytskiktskador.
• Blandaren måste monteras isolerat och
ljudabsorberande.
Montering
Montera grundkonstruktionen så att utloppet ligger
uppe och stänger skyddskåpans markering mot
kakelframkanten.
Inbyggnadsdjup 55 - 83 mm,
förlängningsset 28 mm.
Kontrollera att blandaren är stängd när
monteringen är avslutad!
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Anslutningar G 1/2: kallt höger – varmt vänster
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Bandymo pažyma (žr. psl. 36)
Ilginimo komplektas 28 mm (32698000)
nėra pridedama
Specialūs priedai
Galutinis montavimas (žr. psl.
34)
Atsarginės dalys (žr. psl. 32)
Pralaidumo diagrama (žr. psl.
31)
Išmatavimai (žr. psl. 31)
Reguliavimas
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 33).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nebūtinas.
Simbolio aprašymas
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu.
Sumontavus pretenzijos dėl transportavimo ir
paviršiaus pažeidimų nepriimamos.
• Maišytuvas turi būti sumontuotas izoliuotai ir
naudojant garso izoliaciją.
Montavimas
Montuokite potinkinę dalį taip, kad išėjimas būtų viršuje
ir matytusi leistino gylio plytelėms žyma.
Montavimo gylis 55 - 83 mm,
ilginimo rinkinys 28 mm.
Dėmesio! Po montavimo įsitikinkite, kad
maišytuvas būtų uždarytas!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens
temperatūra: 65°C
Prijungimas G 1/2: Šaltas vanduo dešinėje,
karštas - kairėje
“Hansgrohe” maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Oznaka testiranja (pogledaj
stranicu 36)
Set za ekstenziju 28 mm (32698000) Nije
sadržano u isporuci!
Posebni pribor
Završna montaža (pogledaj
stranicu 34)
Rezervni djelovi (pogledaj
stranicu 32)
Dijagram protoka (pogledaj
stranicu 31)
Mjere (pogledaj stranicu 31)
Regulacija
Da bi podesili limiter vruće vode na
jednoručnim slavinama molimo Vas da
pogledate stranicu 33. Podešavanje nije
potrebno ako koristite protočni bojler.
Opis simbola
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta.
Nakon ugradnje se ne priznaju nikakve reklamacije
koje se odnose na površinska i transportna oštećenja.
• Montirana armatura mora biti izolirana i zvučno
odvojena.
Sastavljanje
Montirajte tako, da su izlazi okrenuti prema gore i
oznake na zaštitnom poklopcu poravnate sa površinom
pločica.
Dubina ugradnje 55-83 mm.
Set za ekstenziju 28 mm.
Napomena: Po završetku instalacije provjerite
da li je miješalica u položaju zatvoreno!
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Spojevi G 1/2: hladna desno –
topla lijevo
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Kontrol işareti (Bakınız sayfa 36)
Uzatma seti 28 mm (32698000) Teslimat
kapsamına dahil değildir
Özel aksesuarlar
Son Uygulama (Bakınız sayfa 34)
Yedek Parçalar (Bakınız sayfa 32)
Akış diyagramı (Bakınız sayfa 31)
Ölçüleri (Bakınız sayfa 31)
Ayarlama
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 33. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısına gerek
kalmaz.
Simge açıklaması
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları
için sorumluluk üstlenilmemektedir.
• Armatür izoleli ve ses ayırmalı olarak monte
edilmelidir.
Montajı
Gövdeyi, çıkış yukarı bakacak şekilde monte edin ve
bitmiş fayans yüzeyinin, koruyucu kapak üzerindeki
işaretlerin arasında kalmasına dikkat ediniz.
Montaj derinliği 55 – 83 mm.
Uzatma seti 28 mm
Montaj bittikten sonra bataryanın kapalı
olduğundan emin olunuz!
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
G 1/2 bağlantılar: soğuk sağ - sıcak sol
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
