Hanseatic SY-103B3-P1-C81-L22-600 User manual

Gebrauchsanleitung
Anleitung/Version:
196364 DE 20220221
Artikel-Nr.: 66696004,
39145659
Nachdruck, auch auszugs-
weise, nicht gestattet!
SY-103B3-P1-C81-L22-600
SY-103B3-P1-C81-L22-900
Unterbau-Dunstabzugshaube

InhaltsverzeichnisSeite DE-2
Inhaltsverzeichnis
Begriffs- und Symbolerklärung . . . . . . DE-3
Sicherheit . . . . . . . . . . . . . . . . . . . . . . DE-3
Bestimmungsgemäßer Gebrauch . . DE-3
Sicherheitshinweise . . . . . . . . . . . . . DE-4
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-8

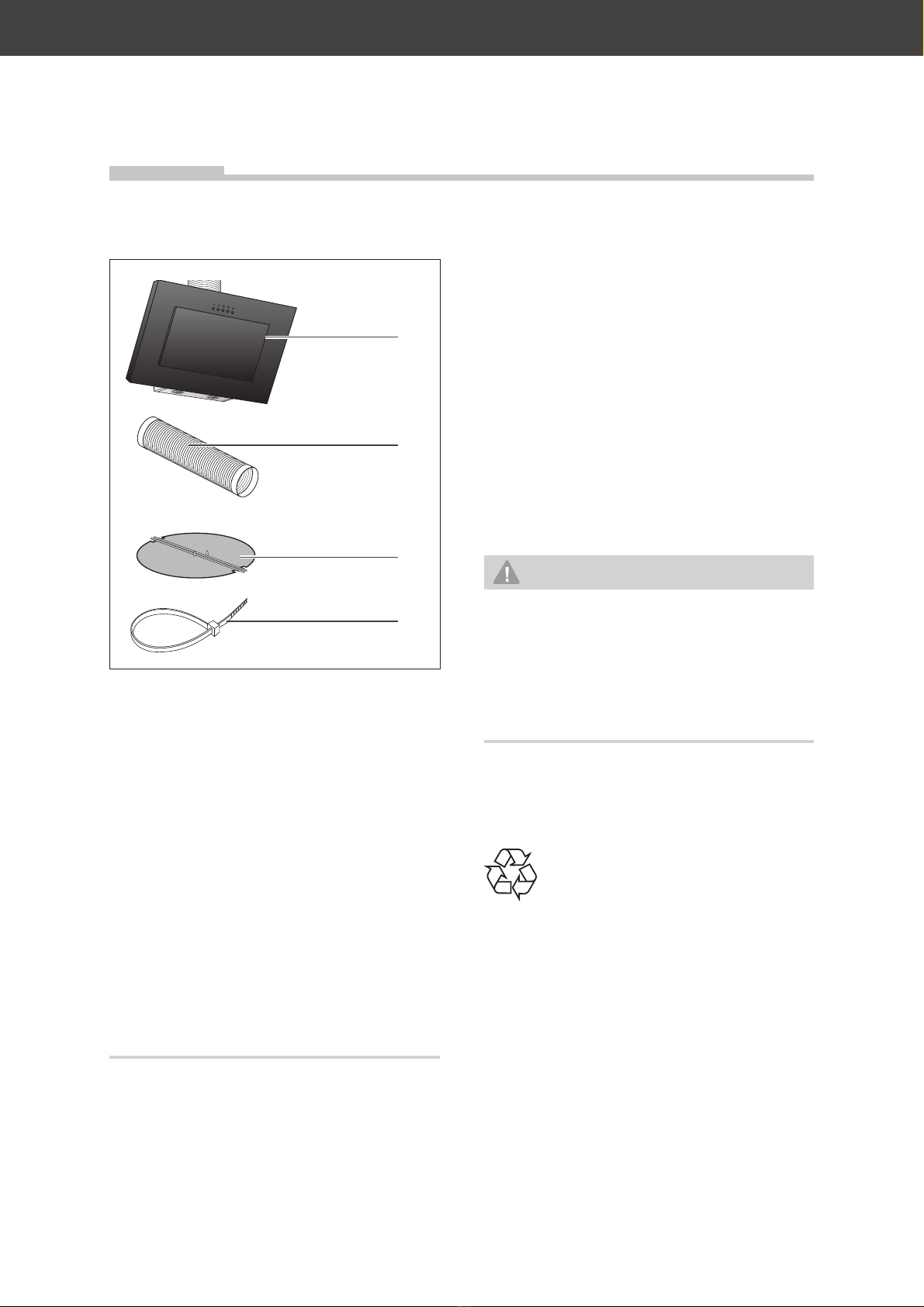

Lieferumfang . . . . . . . . . . . . . . . . . . DE-8
Lieferung kontrollieren . . . . . . . . . . . DE-8
Verpackungs-Tipps . . . . . . . . . . . . . DE-8

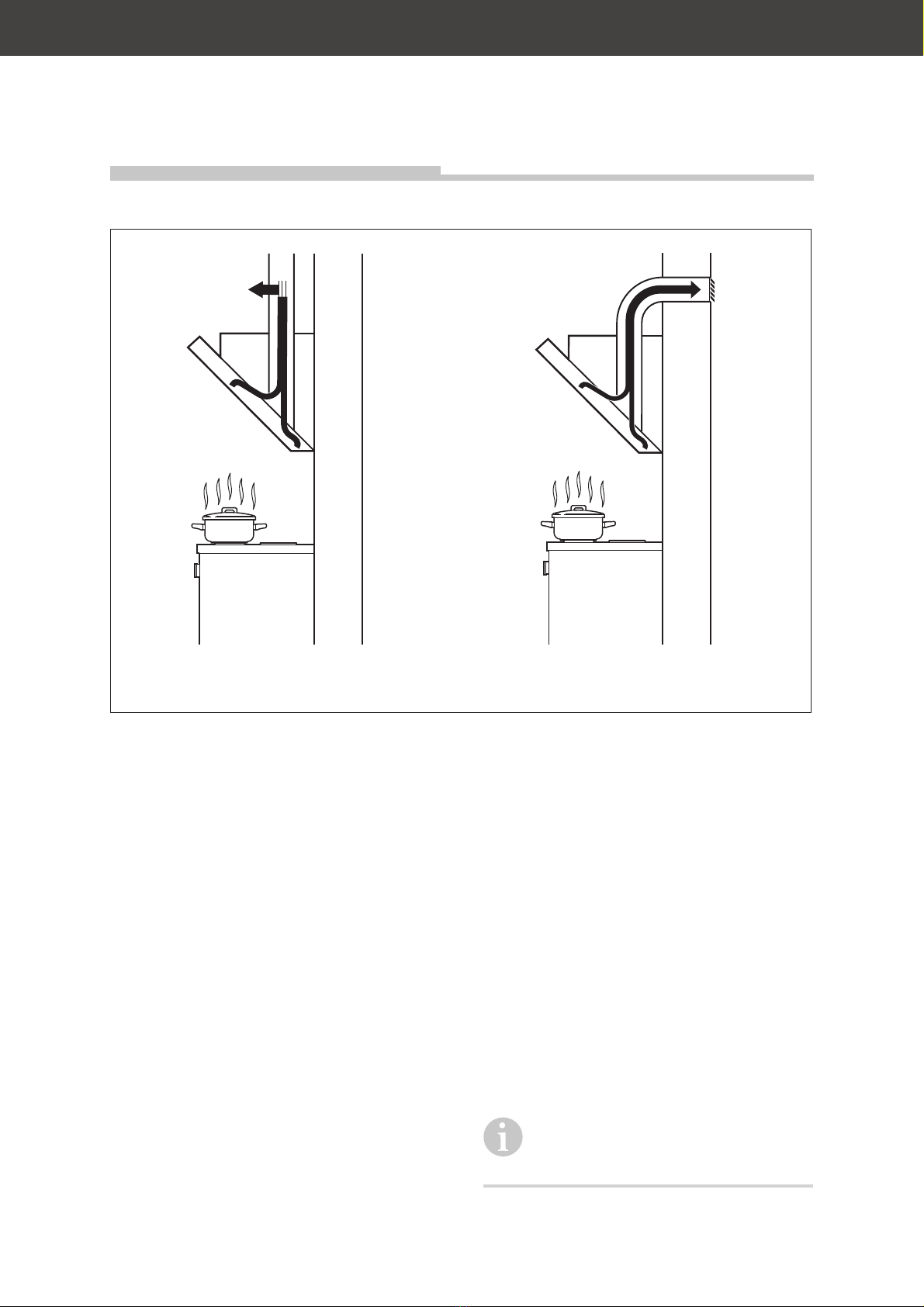

Umluft- oder Abluftbetrieb? . . . . . . . . . DE-9
Umluftbetrieb . . . . . . . . . . . . . . . . . . DE-9
Abluftbetrieb . . . . . . . . . . . . . . . . . . . DE-9
Vorbereitungen zur Montage . . . . . . DE-10
Für Abluftbetrieb. . . . . . . . . . . . . . . DE-10
Stromanschluss . . . . . . . . . . . . . . . DE-10
Benötigtes Montage-Material . . . . . . .DE-11
Teileliste . . . . . . . . . . . . . . . . . . . . . .DE-11
Werkzeuge und Hilfsmittel . . . . . . . .DE-11
Schrauben . . . . . . . . . . . . . . . . . . . .DE-11

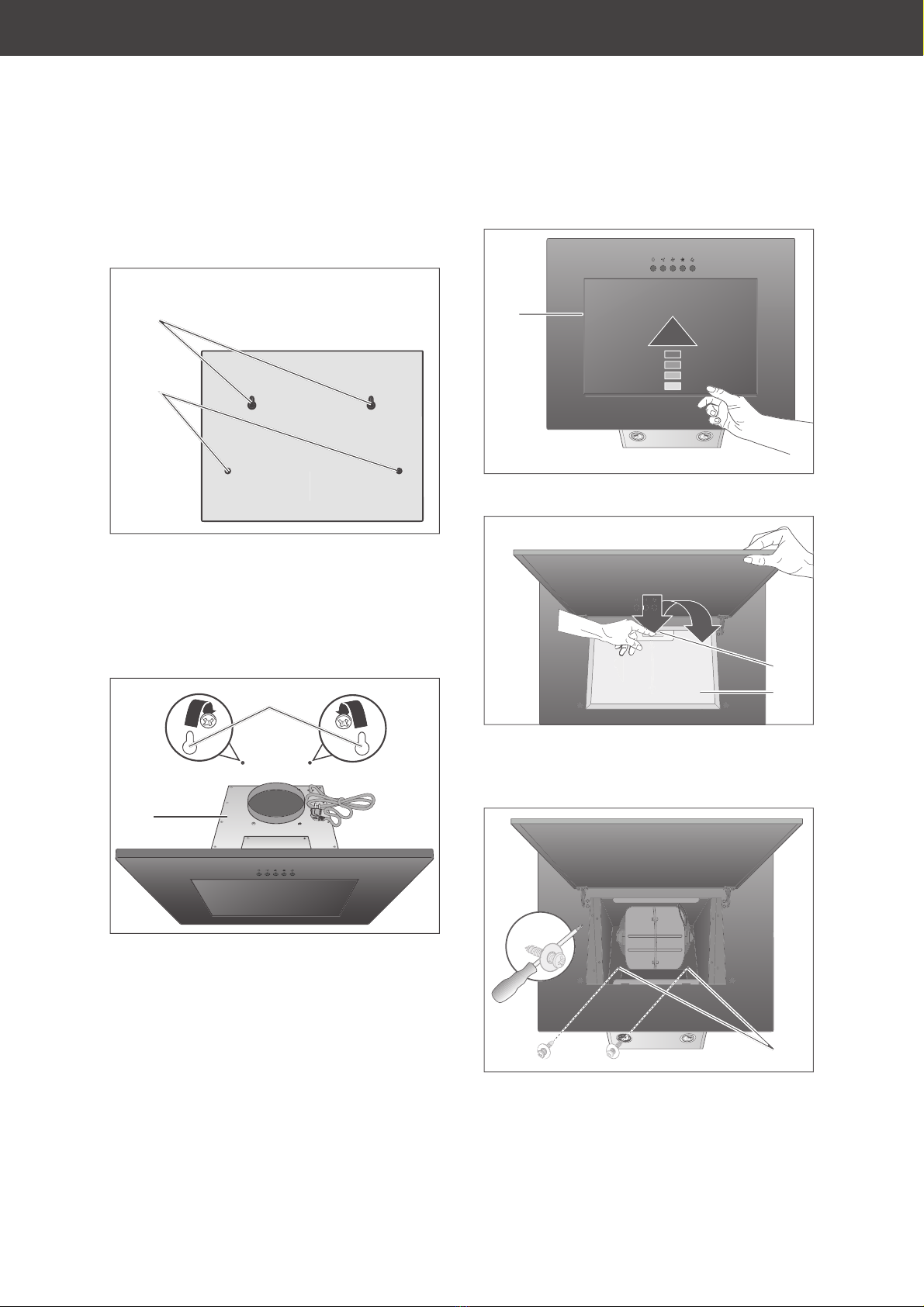

Montage . . . . . . . . . . . . . . . . . . . . . . DE-12
Voraussetzung für die Montage . . . DE-12
Bohrlöcher setzen . . . . . . . . . . . . . DE-12
Dunstabzugshaube befestigen . . . DE-13
Für Abluftbetrieb. . . . . . . . . . . . . . . DE-14
Letzte Schritte . . . . . . . . . . . . . . . . DE-15

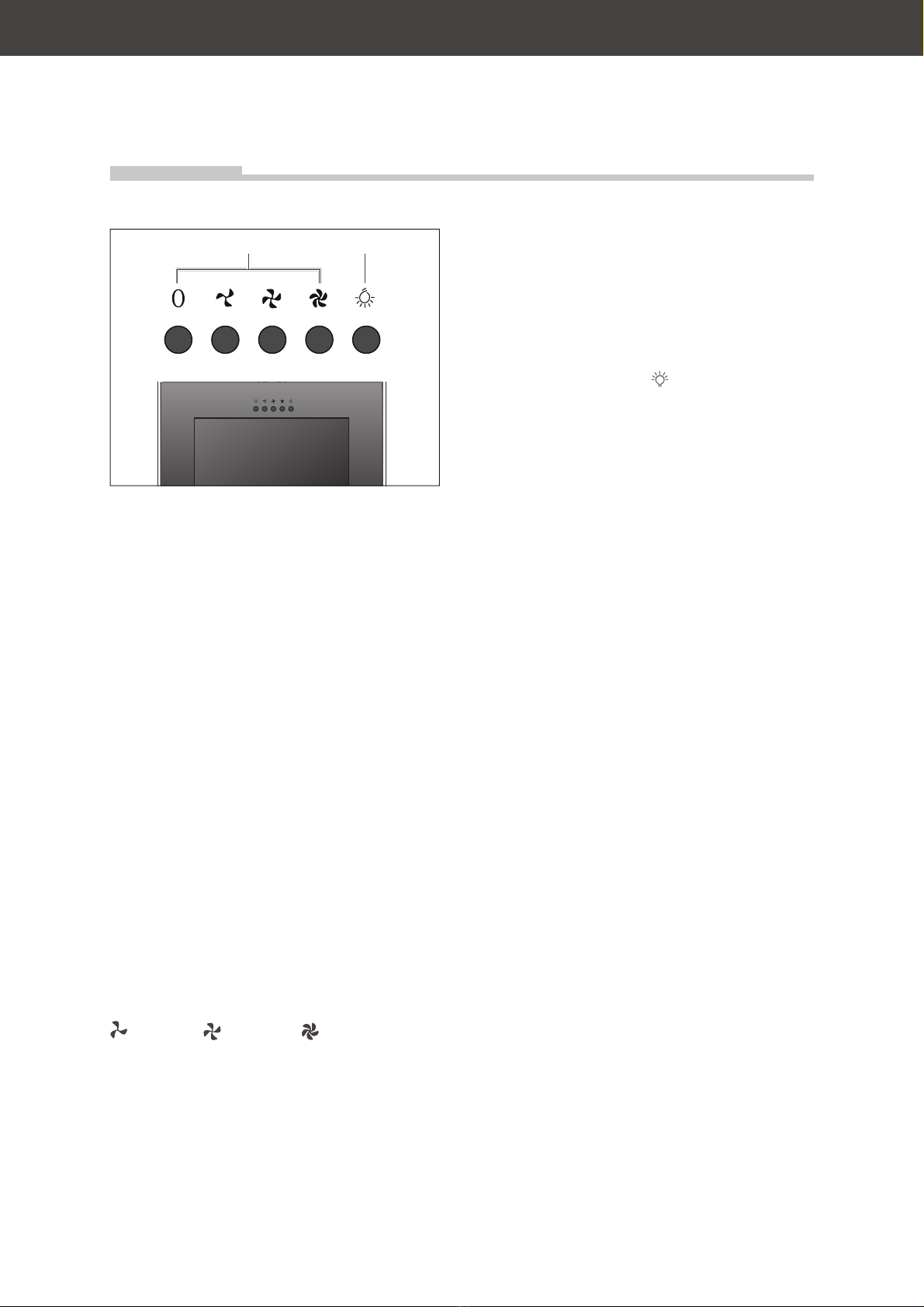

Bedienung. . . . . . . . . . . . . . . . . . . . . DE-16
Voraussetzungen . . . . . . . . . . . . . DE-16
Aktivkohlefilter . . . . . . . . . . . . . . . . DE-16
Gebläse . . . . . . . . . . . . . . . . . . . . . DE-16
Beleuchtung . . . . . . . . . . . . . . . . . . DE-16
Energiespartipps . . . . . . . . . . . . . . DE-16
Pflege und Wartung . . . . . . . . . . . . . DE-17
Gehäuse reinigen. . . . . . . . . . . . . . DE-17
Fettfilter reinigen. . . . . . . . . . . . . . . DE-17
Aktivkohlefilter einsetzen/
ersetzen . . . . . . . . . . . . . . . . . . . . . DE-18
Beleuchtung auswechseln . . . . . . . DE-19
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-20
Service . . . . . . . . . . . . . . . . . . . . . . . DE-21
Allgemeiner Service . . . . . . . . . . . . DE-21
Ersatzteile. . . . . . . . . . . . . . . . . . . . DE-21
Abfallvermeidung, Rücknahme
und Entsorgung. . . . . . . . . . . . . . . . . DE-22
Abfallvermeidung . . . . . . . . . . . . . DE-22
Kostenlose
Altgeräte-Rücknahme . . . . . . . . . . DE-22
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . DE-22
Batterien, Akkus und Lampen/
Leuchtmittel bitte entfernen! . . . . . DE-22
Daten löschen nicht vergessen! . . DE-22
Verpackung . . . . . . . . . . . . . . . . . . DE-23
Aktivkohlefilter entsorgen. . . . . . . . DE-23
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014. . . . . . . . . . . . . DE-24
Produktinformation gemäß
VO (EU) Nr. 66/2014. . . . . . . . . . . . . DE-26
Technische Daten . . . . . . . . . . . . . . . DE-28
Bevor
S
ie das
G
erät benut-
zen, lesen
S
ie bitte zuerst
die
S
icherheitshinweise und
die
G
ebrauchsanleitun
g
au
f
merksam
durch. Nur so können
S
ie alle Funkti-
onen sicher und zuverl
ä
ssi
g
nutzen.
Beachten
S
ie unbedin
g
t auch die nationa-
l
en Vorschri
f
ten in Ihrem Land, die zusätz-
l
ich zu den in dieser Anleitun
g
g
enannten
Vorschri
f
ten
g
ülti
g
sind.
Bewahren
S
ie alle
S
icherheitshinweise
u
nd Anweisun
g
en
f
ür die Zukun
f
t au
f
.
G
eben
S
ie alle
S
icherheitshinweise und
Anweisun
g
en an den nach
f
ol
g
enden Ver-
w
e
n
de
r
des
Pr
odu
kt
s
w
e
it
e
r.

Begriffs- und Symbolerklärung Seite DE-3
Begriffs- und Symbolerklärung
Folgende Begriffe und Symbole finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem mittleren Risikograd, die, wenn
sie nicht vermieden wird, den Tod oder eine
schwere Verletzung zur Folge haben kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem niedrigen Risikograd, die,
wenn sie nicht vermieden wird, eine geringfü-
gige oder mäßige Verletzung zur Folge haben
kann.
HINWEIS
Dieser Signalbegriff warnt vor möglichen
Sachschäden.
Dieses Symbol verweist auf
nützliche Zusatzinformationen.
Heiße Oberfläche
Schutzklasse I
Zerbrochene Schutzabdeckung
sofort ersetzen
Sicherheit
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch- und
Bratdünsten über einer Kochstelle im privaten
Haushalt bestimmt.
Das Gerät ist nicht für den gewerblichen Ein-
satz ausgelegt.
Es ist nicht geeignet zum Betrieb im Außenbe-
reich oder an nicht-stationären Aufstellungs-
orten (z. B. Schiffe).
Personen, die aufgrund ihrer physischen, sen-
sorischen oder geistigen Fähigkeiten oder Un-
kenntnis nicht in der Lage sind, das Gerät si-
cher zu bedienen, müssen bei der Benutzung
beaufsichtigt werden.
Nehmen Sie keine technischen Veränderun-
gen am Gerät vor.
Verwenden Sie das Gerät ausschließlich wie
in dieser Gebrauchsanleitung beschrieben.
Jede andere Verwendung gilt als nicht be-
stimmungsgemäß und kann zu Sachschäden
oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch nicht bestimmungsgemä-
ßen Gebrauch entstanden sind.

SicherheitSeite DE-4
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine Si-
cherheitshinweise, die Sie zu Ihrem eigenen
Schutz und zum Schutz Dritter stets beachten
müssen. Beachten Sie auch die Warnhinwei-
se in den einzelnen Kapiteln zu Bedienung,
Aufbau etc.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich dar-
in verfangen oder daran ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren und darüber sowie von Per-
sonen mit verringerten physischen,
sensorischen oder mentalen Fähig-
keiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie be-
aufsichtigt oder bezüglich des siche-
ren Gebrauchs unterwiesen wurden
und die daraus resultierenden Gefah-
ren verstanden haben.
■Reinigung und Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
■Kinder dürfen nicht mit dem Gerät
spielen und keinen Zugriff auf das
Gerät haben, wenn sie unbeaufsich-
tigt sind.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren spannungsführender Tei-
le kann zu schweren Verletzungen oder
zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B.
die Anschlussleitung defekt ist;
–Rauch entwickelt oder verbrannt
riecht;
–ungewohnte Geräusche erzeugt.
In einem solchen Fall Netzstecker aus
der Steckdose ziehen und unseren
Service kontaktieren (siehe Kapitel
„Service“).
■Das Gerät entspricht der Schutzklas-
se 1 und darf nur an eine Steckdo-
se mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Achten Sie beim Anschließen darauf,
dass die richtige Spannung anliegt.
Nähere Informationen hierzu finden
Sie auf dem Typenschild.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung gemäß
Überspannungskategorie III in der
Hausinstallation mit mindestens 3 mm
Kontaktabstand vorgeschaltet sein; zie-
hen Sie gegebenenfalls eine Fachkraft
zurate (siehe Kapitel „Service“).
■Das Gerät darf erst nach Abschluss
sämtlicher Installations- und Monta-
gearbeiten an das elektrische Netz
angeschlossen werden.

Sicherheit Seite DE-5
■Niemals das Gehäuse öffnen.
■Netzkabel / Netzstecker
–Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
–Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
–Netzkabel nicht verlängern oder
verändern.
–Netzstecker und -kabel von offenem
Feuer und heißen Flächen fernhal-
ten.
–Netzstecker nie am Netzkabel aus
der Steckdose ziehen, immer den
Netzstecker selbst anfassen.
–Netzstecker niemals mit feuchten
Händen anfassen.
–Netzstecker und Netzkabel nie in
Wasser oder andere Flüssigkeiten
tauchen.
■Wenn die Netzanschlussleitung des
Geräts beschädigt ist, muss sie durch
den Hersteller oder seinen Kunden-
dienst oder eine qualifizierte Fach-
kraft ersetzt werden, um Gefährdun-
gen zu vermeiden.
■Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen, so wie unser
Service.
■Eigenständige Reparaturen an dem
Gerät können Sach- und Personen-
schäden verursachen, und die Haf-
tungs- und Garantieansprüche verfal-
len. Niemals versuchen, das defekte
– oder vermeintlich defekte – Gerät
selbst zu reparieren.
■In diesem Gerät befinden sich elektri-
sche und mechanische Teile, die zum
Schutz gegen Gefahrenquellen uner-
lässlich sind. Bei Reparaturen dürfen
ausschließlich Teile verwendet wer-
den, die den ursprünglichen Geräte-
daten entsprechen.
■Im Fehlerfall und vor umfangreichen
Reinigungsarbeiten den Netzstecker
aus der Steckdose ziehen bzw. die Si-
cherung ausschalten/herausdrehen.
■Keine Gegenstände in oder durch die
Gehäuseöffnungen stecken und si-
cherstellen, dass auch Kinder keine
Gegenstände hineinstecken können.
■Gerät niemals mit einem Hochdruck-
oder Dampfreiniger reinigen.
■Gerät regelmäßig auf Schäden prü-
fen.
VORSICHT!
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät kann zu einem Brand führen.
■Gerät nur an eine ordnungsgemäß
installierte Schutzkontakt-Steckdose
anschließen. Der Anschluss an eine
Steckdosenleiste oder eine Mehrfach-
steckdose ist unzulässig.
■Das Gerät ist nicht für den Betrieb
mit einer externen Zeitschaltuhr oder
einem externen Fernwirksystem be-
stimmt.
Verletzungsgefahr!
■Sicherstellen, dass das Gerät ord-
nungsgemäß befestigt ist. Die Ver-
wendung von Klebstoffen und Klebe-
mitteln zur Befestigung ist nicht
zulässig.

SicherheitSeite DE-6
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Gerät genau gemäß dieser Ge-
brauchsanleitung montieren und ins-
tallieren. Dies gilt auch für die Befes-
tigung der Schrauben.
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Leitun-
gen (Strom, Gas, Wasser etc.) beschä-
digt werden (mit einem Leitungssuch-
gerät überprüfen).
■Ein Fehler bei der Anbringung von
Montageschrauben oder Befesti-
gungseinrichtungen entgegen dieser
Anweisung kann eine elektrische Ge-
fährdung hervorrufen.
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-21).
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen!

Sicherheit Seite DE-7
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung not-
wendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme
erlischt und Gas austritt bzw. die Abgase
in den Raum gesogen werden.
■Ein gefahrloser Betrieb ist möglich,
wenn z.B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforderli-
chen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Ziehen Sie
den zuständigen Schornsteinfeger-
meister zu Rate.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5 cm er-
forderlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch
eine Außenwand geführt, muss der
Luftaustritt von außen mit einer Ab-
deckung mit selbstöffnenden Schlit-
zen (nicht im Lieferumfang enthal-
ten) versehen werden. Beauftragen
Sie damit den Fachbetrieb, der den
Wanddurchbruch vornimmt.
■Bedenken Sie: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Abzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche
Vorschriften im Umgang mit der Ab-
leitung der Abluft. Fragen Sie Ihren
Bezirksschornsteinfeger um Rat.

LieferungSeite DE-8
Lieferung
Lieferumfang
(1)
(3)
(2)
(4)
(1) Dunstabzugshaube
(2) Abluftschlauch
(3) Rückschlagklappe, 2-flügelig, Kunststoff
(4) Kabelbinder
Nicht zum Lieferumfang gehören:
– die zur Wandmontage benötigten Schrau-
ben und Dübel, da deren Art und Ab-
messungen von der Wandbeschaf-
fenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten (siehe „Benötigtes Montage-Mate-
rial“ auf Seite DE-11).
– ein Aktivkohlefilter. Dieser wird nur
für den Umluftbetrieb benötigt.
Zubehör-Bestellung siehe Seite DE-21.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Belassen Sie die blauen Schutzfolien
auf den Metallflächen.
3. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
4. Prüfen Sie, ob die Lieferung vollständig ist.
5. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
6. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-21).
WARNUNG!
Stromschlaggefahr!
Das Berühren spannungsführender Tei-
le kann zu schweren Verletzungen oder
zum Tod führen.
■Nie ein beschädigtes Gerät in Betrieb
nehmen.
Verpackungs-Tipps
Sollten es Ihre räumlichen Ver-
hältnisse zulassen, empfehlen wir
Ihnen, die Verpackung zumindest
während der Garantiezeit aufzubewahren.
Sollte das Gerät zur Reparatur eingeschickt
werden müssen, ist es nur in der Originalver-
packung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen
möchten, entsorgen Sie diese bitte umwelt-
freundlich.

Umluft- oder Abluftbetrieb? Seite DE-9
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchendünste
angesaugt und nach der Reinigung durch die
oberen Luftaustrittsöffnungen der Raumluft
wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch einen Aktivkohlefilter (Ge-
ruchsfilter mit Aktivkohle; nicht im Lieferum-
fang enthalten. Bezugsquelle (siehe „Service“
auf Seite DE-21)).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
des Aktivkohlefilters lassen Reinigungs-
und Ansaugwirkung nach.
Der Aktivkohlefilter muss je nach Benut-
zung erneuert werden; mindestens etwa
alle sechs Monate überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich,
Geruchsbelästigung stets sehr gering.
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung des
Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden.

Vorbereitungen zur MontageSeite DE-10
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschal-
tet sein; hierzu zählen Sicherungen,
LS-Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elekt-
rofachbetrieb mit der Installation be-
auftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und später kein stören-
des Kabel sichtbar ist, sollten Sie den Strom-
anschluss vor der Montage genau planen:
– Die Dunstabzugshaube muss über der Mit-
te der Kochstelle angebracht werden
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, nur für die
Dunstabzugshaube vorgesehenen
Luftkanal nach außen geführt werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen Ihnen, alle Vorarbeiten
von einem Fachbetrieb vornehmen zu
lassen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmesser.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu ver-
legen und scharf abknickende Winkel zu ver-
meiden(Bögen undKrümmersindgünstiger).
Jede Biegung erhöht den Energiever-
brauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.

Benötigtes Montage-Material Seite DE-11
Benötigtes Montage-Material
Teileliste
(1)
(3)
(2)
(4)
(1) Dunstabzugshaube
(2) Abluftschlauch
(3) Rückschlagklappe
(4) Kabelbinder
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit für die Wand geeigneten
Bohrern
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– Stabile Stehleiter
– Arbeitshandschuhe
Wir empfehlen außerdem, eine weitere Per-
son zur Hilfe hinzuzuziehen.
Schrauben
Die zur Wandmontage benötigten
Schrauben und Dübel sind nicht im Lie-
ferumfang enthalten, da deren Art und
Abmessungen von der Wandbeschaffenheit
abhängig sind.
Lassen Sie sich hierzu im Fachhandel be-
raten.
Sie benötigen insgesamt
–4Befestigungsschrauben
– 4 dazu passende Dübel
– 2 passende Unterlegscheiben

MontageSeite DE-12
Montage
Voraussetzung für die
Montage
Sie haben das Kapitel „Sicherheit“ auf Seite
DE-3 gelesen.
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
65
-7
5
cm
17,5 cm
3
4,0 cm
2. Um die vorgeschriebenen Abstände ein-
zuhalten, zeichnen Sie horizontale Hilfsli-
nien gemäß obigen Schemas.
22,5 cm
5
24,0 cm
0
3. Um die seitlichen Abstände einzuhalten,
zeichnen Sie die vier Bohrlöcher gemäß
obigen Schemas auf der Wand an.
4. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
5. Stecken Sie die Dübel in die Bohrlöcher.

Montage Seite DE-13
Dunstabzugshaube befestigen
(5)
(6)
1. Drehen Sie 2 Befestigungsschrauben in
die oberen Schraubdübel, so dass beide
Schrauben noch etwa 1 cm herausragen.
2. Hängen Sie die Dunstabzugshaube(1) an
den Schlüssellochöffnungen (5) vorsichtig
an den beiden oberen Schrauben auf.
(1)
(5)
3. Nehmen Sie die Dunstabzugshaube ge-
gebenenfalls wieder ab und drehen Sie
die Schrauben weiter hinein oder heraus,
bis eine gute Verbindung mit der Wand
besteht.
Bitte beachten: Die Dunstabzugshaube
ist jetzt noch nicht gegen Herunterfallen
gesichert.
(
7
)
4. Klappen
S
ie die Abdeckun
g
(
7
)
hoch.
(
9
)
(
8
)
5
.
S
chieben
S
ie die Verrie
g
elun
g
(
8
)
des
Fett
f
ilters
(
9
)
zur
S
eite und nehmen
S
ie
den Fett
f
ilter vorsichti
g
ab.
2x
(
6
)
6
. Drehen
S
ie zwei Be
f
esti
g
un
g
sschrauben
z
um
S
ichern der Dunstabzu
g
shaube
durch die Sicherun
g
s-Öffnun
g
(
6
)
in die
vorbereiteten Dübel und schrauben
S
ie
die Dunstabzu
g
shaube an der Wand
f
est.

MontageSeite DE-14
(7)
7. Klappen Sie die Abdeckung (7) herunter.
Für Abluftbetrieb
(12)
(10)
(3)
(11)
1. Stecken Sie die beiden Flügel der
Rückschlagklappe(3) mit den Pins
(10) in die Aufnahmelöcher(11) an der
Abluftöffnung(12).
Biegen Sie die Flügel dabei behutsam
ein wenig, um die empfindlichen
Kunststoffnasen nicht abzubrechen.
2. Nur bei Unterbau unter ein Schrank-
element:
Markieren Sie die Luftaustrittsöffnung für
den Abluftschlauch (2) unten am Schrank.
Bohren Sie mit einem Holzbohrer ein Loch
im Inneren des Kreises.
Sägen Sie von dort beginnend mit einer
Stichsäge nun den Kreis heraus.
Glätten Sie die Kanten mit Sandpapier.
(2)
(12)
3. Stecken Sie den Abluftschlauch (2) mit der
153 mm durchmessenden Öffnung auf die
Abluftöffnung (12).
4. Sichern Sie den Ablaufschlauch mit dem
Kabelbinder (4).

Montage Seite DE-15

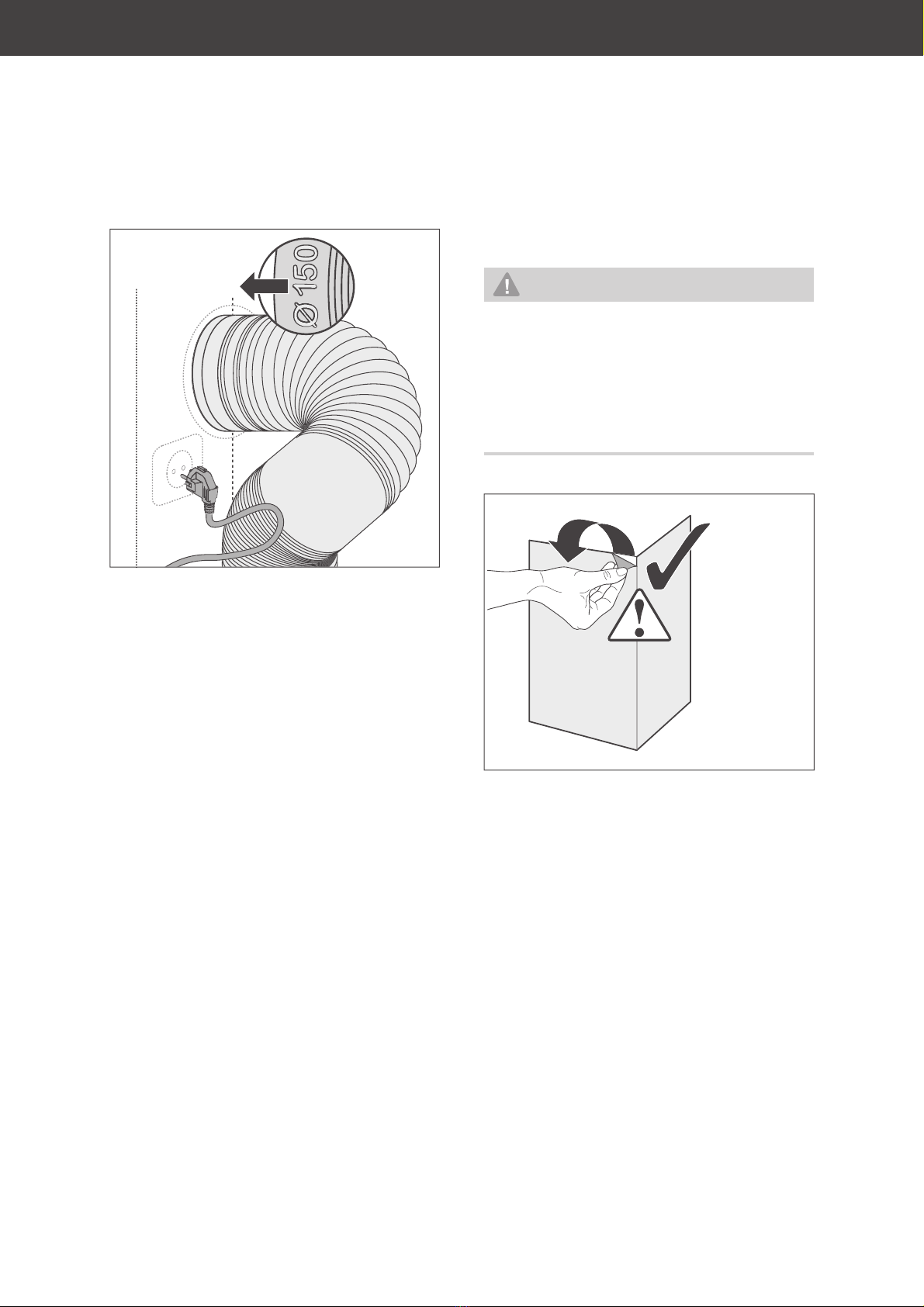

5. Stecken Sie den Abluftschlauch mit der
150 mm durchmessenden Öffnung auf
den Anschluss in/an der Wand/Decke.
Letzte Schritte
WARNUNG!
Stromschlaggefahr!
Das Berühren spannungsführender Tei-
le kann zu schweren Verletzungen oder
zum Tod führen.
■Nehmen Sie nie ein beschädigtes
Gerät in Betrieb.
1. Ziehen Sie die blaue Schutzfolie ab.
2. Stellen Sie die Stromversorgung her.
Die Montage ist damit abgeschlossen.

BedienungSeite DE-16
Bedienung
(13) (14)
Voraussetzungen
– Sie haben das Kapitel „Sicherheit“ auf Seite
DE-3 gelesen.
– Die Dunstabzugshaube ist montiert, wie im
Kapitel „Montage“ auf Seite DE-12 beschrie-
ben.
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Die Bezugsquelle entnehmen Sie bitte
dem Kapitel „Service“ auf Seite DE-21.
• Zum Einsetzen (siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite DE-18).
Gebläse
Das Gebläse (13) verfügt über die drei Stufen
langsam, mittel und schnell.
• Um die gewünschte Gebläsestufe einzu-
stellen, drücken Sie die entsprechende
Taste.
• Um das Gebläse auszuschalten, drücken
Sie die Taste „0“.
Beleuchtung
Ihre Dunstabzugshaube ist mit zwei Halogen-
lampen ausgestattet. Die Beleuchtung kann
unabhängig vom Gebläsebetrieb ein- und
ausgeschaltet werden.
Um die Beleuchtung ein- oder auszuschalten,
drücken Sie Taste (14) .
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. -ar-
mer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie den Fettfilter (9) in regelmäßi-
gen Abständen.

Pflege und Wartung Seite DE-17
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Bevor Sie die Dunstabzugshaube rei-
nigen oder die Filter wechseln, ziehen
Sie den Netzstecker. Sollte der Netz-
stecker schwer zugänglich sein, schal-
ten Sie den Strom an der entspre-
chenden Haussicherung ab.
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät oder mangelhafte Wartung kann
dazu führen, dass Fettrückstände sich
entzünden.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Gehäuse reinigen
HINWEIS
Gefahr von Sachschäden!
■Verwenden Sie keine scharfen Gegen-
stände oder Scheuerpulver, da diese
die Oberflächen zerkratzen können.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fett
f
ilter reini
g
e
n
HINWEI
S
G
e
f
ahr von Sachschäden
!
■Fett
fi
lter vorsichti
g
behandeln, damit
das
f
eine Ge
fl
echt nicht verbie
g
t oder
k
nic
k
t
.
■
Fett
fi
lter nach der Reini
g
un
g
erst wie
-
der einsetzen, wenn sie völli
g
g
etroc
k-
net sind
.
R
eini
g
en
S
ie den Fett
f
ilter einmal im Monat
– bei Bedar
f
häu
f
i
g
er – im
G
eschirrspüler
(
bis 60
°C)
oder in warmer
S
pülmittellau
g
e.
1.
Ziehen
S
ie den Netzstecker oder schalten
S
ie den
S
trom an der entsprechenden
S
i-
c
herun
g
ab.
(
7
)
2.
Klappen
S
ie die Abdeckun
g
(
7
)
hoch.
(
9
)
3
.
S
chieben
S
ie die Verrie
g
elun
g
des Fett-
f
ilters
(
9
)
zur
S
eite und nehmen
S
ie den
Fett
f
ilter vorsichti
g
ab.

Pflege und WartungSeite DE-18
4. Waschen Sie den Fettfilter (9) in der Spül-
maschine oder im Spülbecken wie norma-
les Geschirr aus.
(9)
(15)
5. Wenn der Fettfilter vollständig getrocknet
ist, setzen Sie ihn mit den Zapfen in die
Aussparungen (15).
6. Schieben Sie die Verriegelung nach hin-
ten, drücken Sie den Fettfilter (9) oben an
und lassen Sie die Verriegelung los. Der
Fettfilter rastet ein.
(7)
7. Klappen Sie die Abdeckung (7) herunter.
8. Stellen Sie die Stromversorgung wieder
her.
Aktivkohle
f
ilter einsetzen
/
e
r
se
tz
en
Die Aktivkohle
f
ilter werden im
U
mlu
f
tbetrieb
benöti
g
t.
S
ie dienen der
G
eruchsbeseiti
g
un
g
.
S
ie müssen erneuert werden, wenn die beim
Kochen entstehenden
G
erüche nicht mehr
ausreichend
g
e
f
iltert werden.
Bei häu
f
i
g
em
G
ebrauch sollten
S
ie die Filter
r
e
g
elmä
ß
i
g
erneuern. Mindestens alle 6 Mo-
n
ate überprü
f
en.
Die Bezu
g
squelle entnehmen
S
ie bitte dem
Kapitel
„S
ervice
“
au
f
S
eite
DE
-
21
.
1. Ziehen
S
ie den Netzstecker oder schalten
S
ie den
S
trom an der entsprechenden
S
i-
c
herun
g
ab.
(
7
)
2. Klappen
S
ie die Abdeckun
g
(
7
)
hoch.
(
9
)
3
.
S
chieben
S
ie die Verrie
g
elun
g
des Fett-
f
ilters
(
9
)
zur
S
eite und nehmen
S
ie den
Fett
f
ilter vorsichti
g
ab.

Pflege und Wartung Seite DE-19
(16)
(17)
4. Nur beim Ersetzen:
Die beiden Kohlefilter(16) befinden sich
rechts und links des Motors(17).
Drehen Sie beide Kohlefilter im Uhrzeiger-
sinn los und nehmen Sie sie heraus.
(16)
(17)
5. Setzen Sie die neuen Kohlefilter rechts
und links auf den Motor und drehen Sie
sie gegen den Uhrzeigersinn fest. Dabei
die Verriegelung einrasten lassen.
(9)
(15)
6. Setzen Sie den Fettfilter(9) mit den Zap-
fen in die Aussparungen (15).
7. Schieben Sie die Verriegelung nach hin-
ten, drücken Sie den Fettfilter (9) oben an
und lassen Sie die Verriegelung los. Der
Fettfilter rastet ein.
8. Klappen Sie die Abdeckung (7) herunter.
9. Stellen Sie die Stromversorgung wieder
her.
10. Entsorgen Sie die verbrauchten Kohlefil-
ter im Hausmüll.
Beleuchtung auswechseln
VORSICHT
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt
LEDs mit dem ILCOS D-Code
DBR-2/65-H-64, 110–240V~, 2W.

FehlersuchtabelleSeite DE-20
Fehlersuchtabelle
Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen
Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob Sie die Störung besei-
tigen können.
WARNUNG
Stromschlaggefahr bei unsachgemäßer Reparatur!
Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparie-
ren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fach-
kräfte dürfen diese Reparaturen ausführen.
Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und
Beleuchtung
funktionieren nicht.
Das Gerät ist vom Netz
getrennt.
Prüfen Sie den richtigen Sitz des
Netzsteckers.
Prüfen Sie die Steckdose mit einem
anderen elektrischen Gerät.
Prüfen Sie die Haussicherung.
Beleuchtung
funktioniert nicht.
LED-Lampe defekt. Setzen Sie sich mit unserem Service in
Verbindung (siehe Seite DE-21).
Öl tropft vom Gerät
herunter
Fettfilter verschmutzt. Reinigen Sie den Fettfilter (siehe Seite
DE-17).
Umluftbetrieb:
Gerüche werden nicht
ausreichend beseitigt,
schwacher Luftstrom.
Fettfilter verschmutzt. Reinigen Sie den Fettfilter und/oder
erneuern Sie den Aktivkohlefilter (ab
Seite DE-17).
Abluftbetrieb:
Schlechte Leistung.
Die Dunstabzugshaube hat
nicht genügend Zuluft.
Die Dunstabzugshaube hat eine
sehr große Abluftmenge. Sorgen Sie
deshalb für ausreichende Zuluft, z. B.
durch nicht verschließbare Öffnungen in
Türen, Fenstern, Zuluftmauerkästen.
Sicherheitshinweise ab Seite DE-4
beachten.
Der Abluftschlauch ist
geknickt oder zu lang.
Prüfen Sie, ob der Abluftschlauch
geknickt oder zu lang ist.
