Hanseatic SY-6002C-P3-C84-L32-600 User manual

Gebrauchsanleitung
Anleitung/Version:
197680_DE_20191126
Artikel-Nr.: 8866 1132
Nachdruck, auch
aus zugs wei se,
nicht ge stat tet!
SY-6002C-P3-C84-L32-600
Flachschirmhaube

InhaltsverzeichnisSeite DE-2
Inhaltsverzeichnis
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3
Lieferumfang . . . . . . . . . . . . . . . . . . DE-3
Lieferung kontrollieren . . . . . . . . . . . DE-3
Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . DE-4
Bestimmungsgemäßer Gebrauch . . DE-4
Begriffs-/Symbolerklärung . . . . . . . . DE-4
Sicherheitshinweise . . . . . . . . . . . . . DE-4
Bedienung . . . . . . . . . . . . . . . . . . . . . . DE-8
Voraussetzungen für die sichere
Bedienung . . . . . . . . . . . . . . . . . . . . DE-8
Bedienelemente . . . . . . . . . . . . . . . . DE-8
Gebläse ein-/ausschalten . . . . . . . . DE-8
Beleuchtung . . . . . . . . . . . . . . . . . . . DE-8
Aktivkohlefilter . . . . . . . . . . . . . . . . . DE-8
Energiespartipps . . . . . . . . . . . . . . . DE-9
Pflege und Wartung . . . . . . . . . . . . . DE-10
Gehäuse reinigen . . . . . . . . . . . . . . DE-10

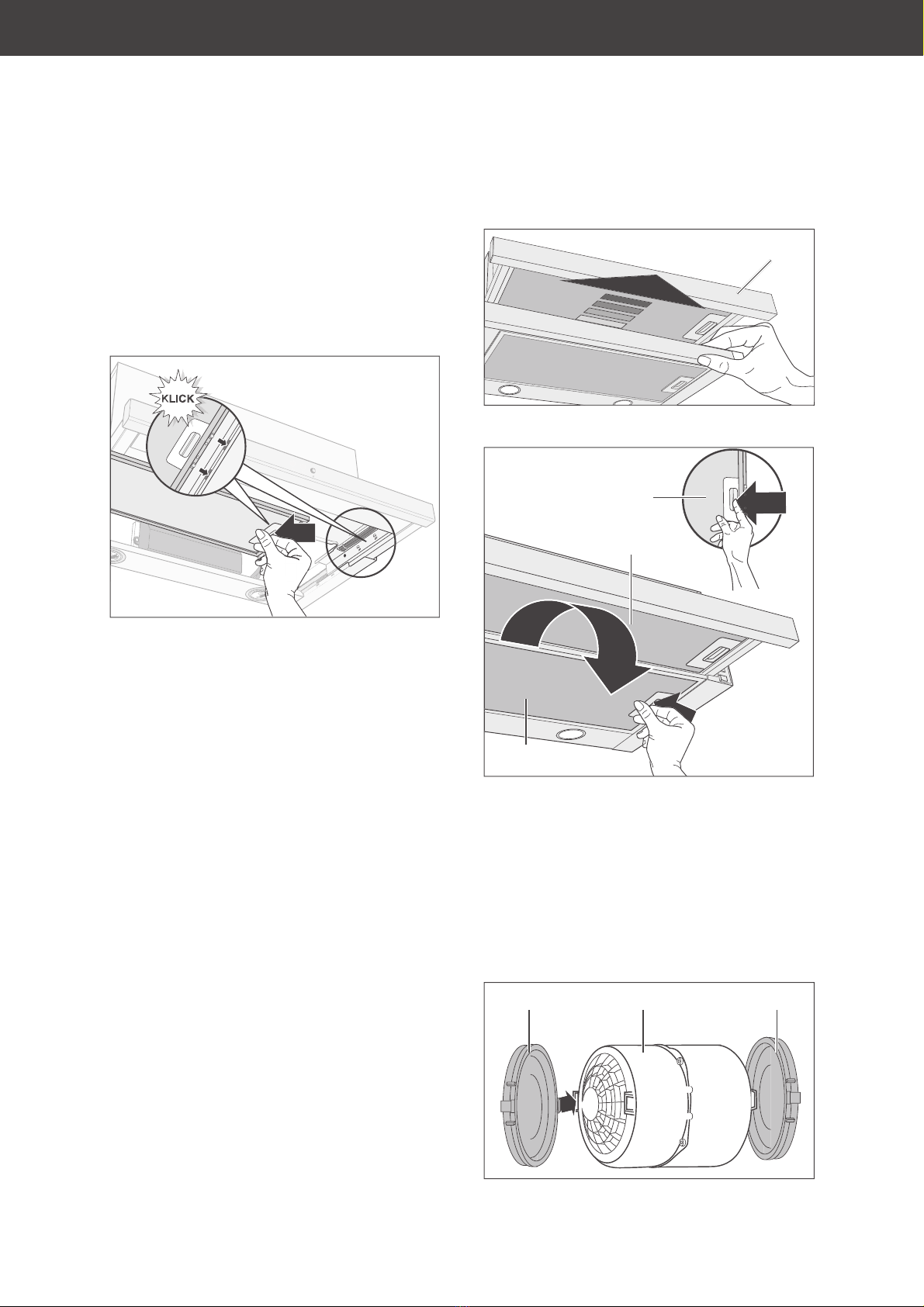

Fettfilter reinigen . . . . . . . . . . . . . . . DE-10
Aktivkohlefilter einsetzen/ersetzen. .DE-11

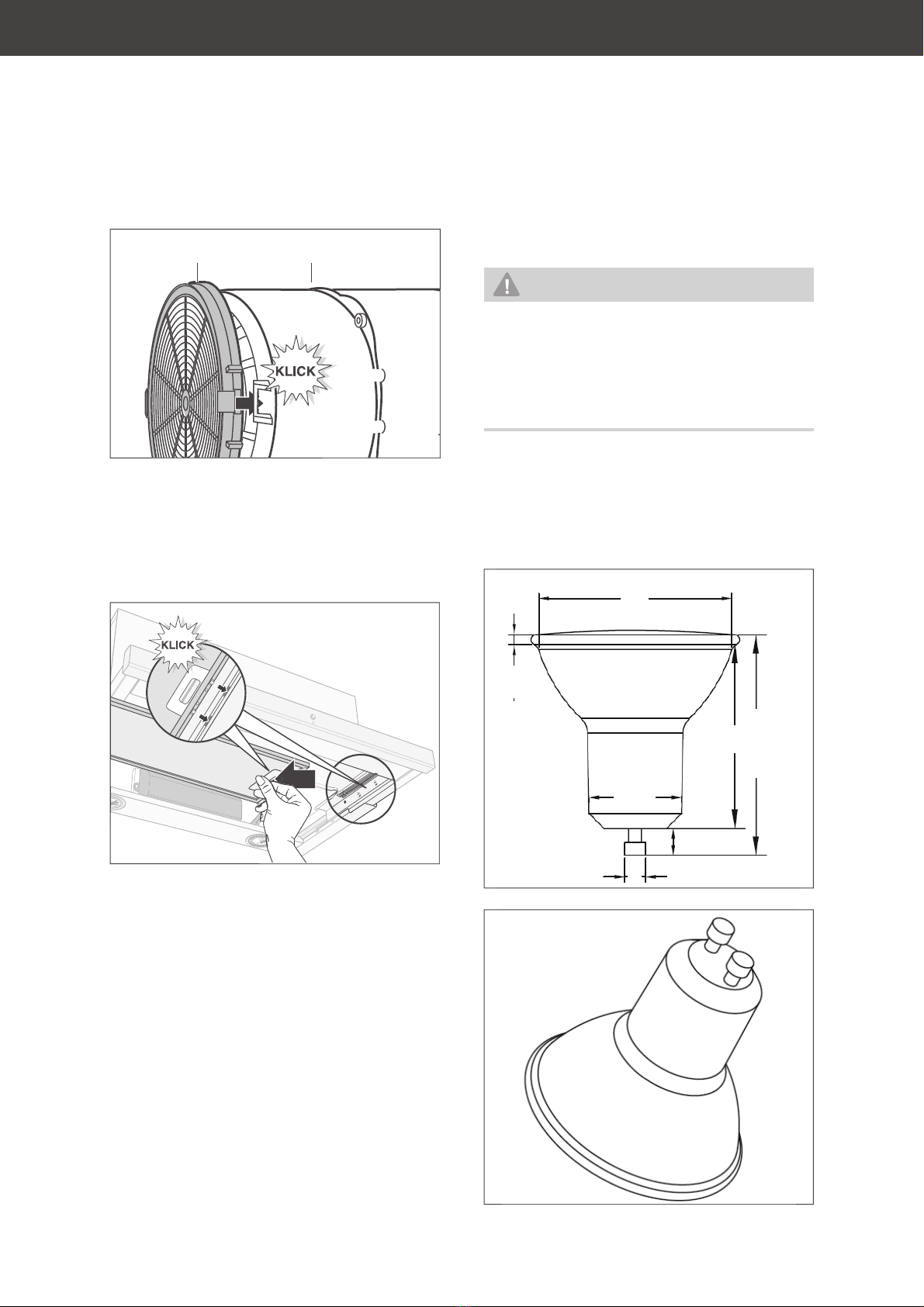

LED-Lampe auswechseln . . . . . . . DE-12
Umluft- oder Abluftbetrieb? . . . . . . . . DE-13
Umluftbetrieb . . . . . . . . . . . . . . . . . DE-13
Abluftbetrieb . . . . . . . . . . . . . . . . . . DE-13
Montage: Erste Schritte . . . . . . . . . . DE-14
Für Abluftbetrieb . . . . . . . . . . . . . . . DE-14
Stromanschluss . . . . . . . . . . . . . . . DE-14
Werkzeuge und Hilfsmittel . . . . . . . DE-15
Bevor Sie beginnen . . . . . . . . . . . . DE-15
Kunststoff-Halterung montieren . . . DE-15

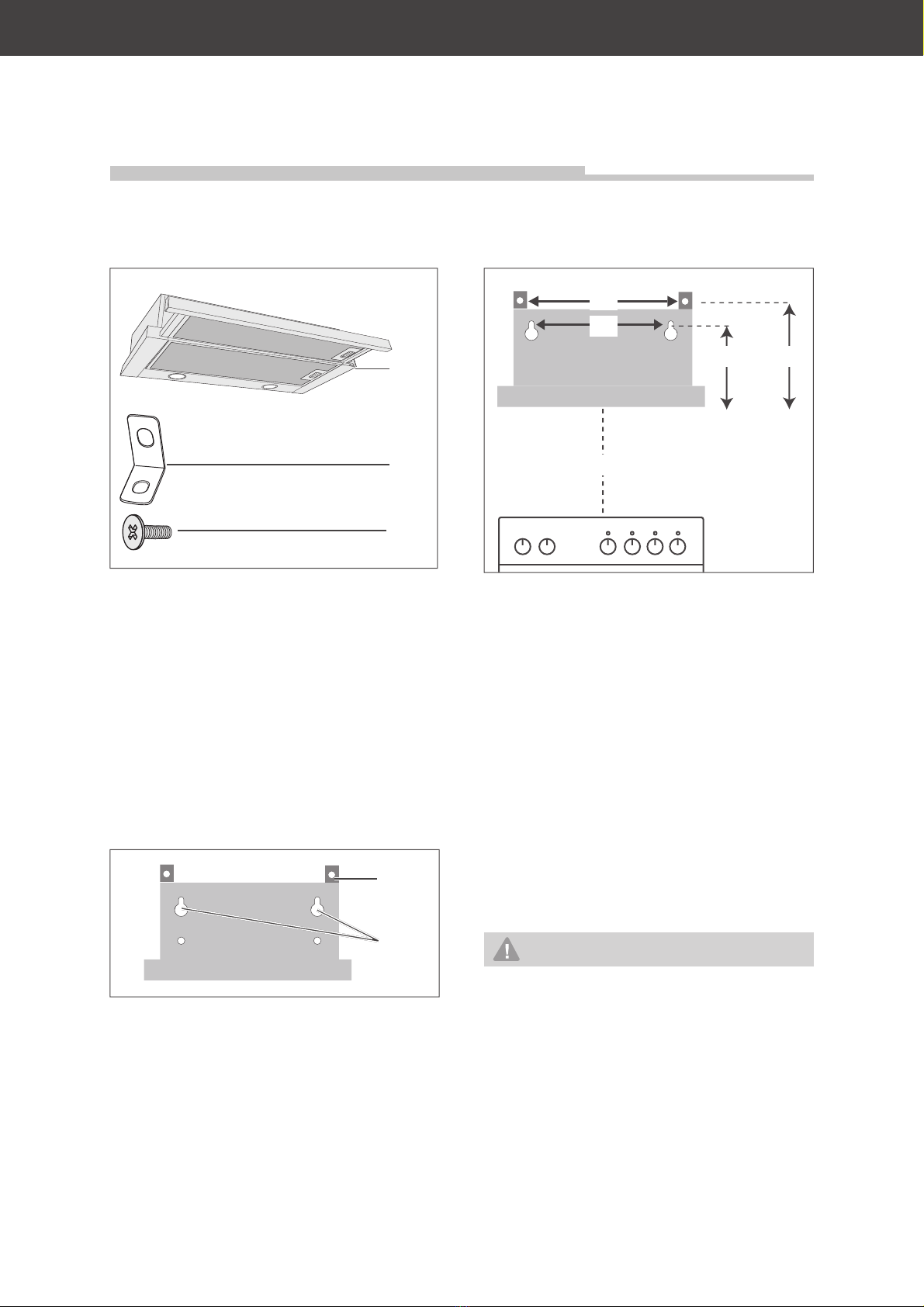

Montage A: Befestigungswinkel
nutzen . . . . . . . . . . . . . . . . . . . . . . . . DE-16
Benötigtes Montagematerial . . . . . DE-16
Schrauben für Wandmontage . . . . DE-16
Befestigungsmaße . . . . . . . . . . . . . DE-16
Bohrlöcher setzen . . . . . . . . . . . . . DE-16
Dunstabzugshaube anbringen . . . . DE-17

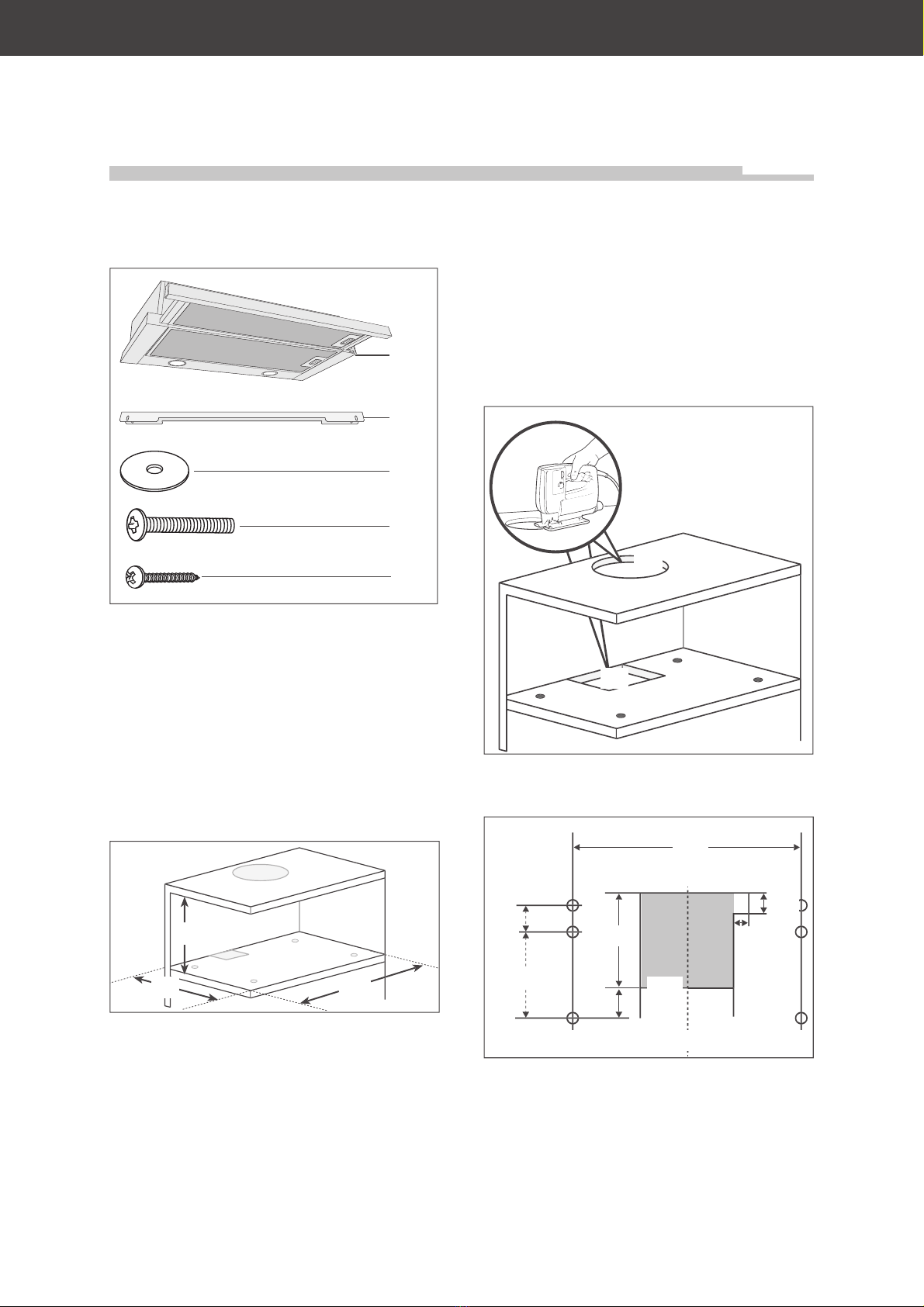

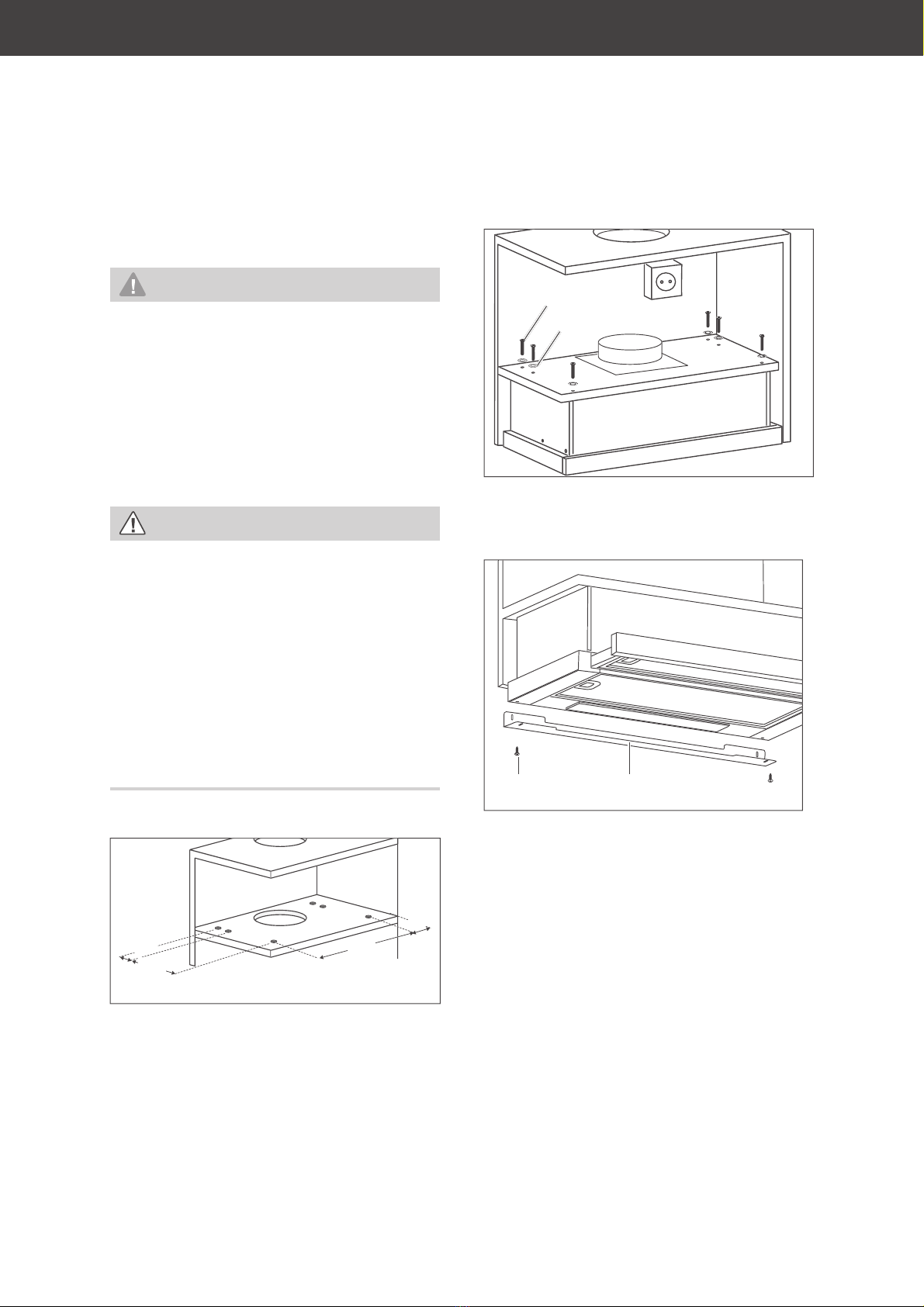

Montage B: Befestigung unter
einem Hängeschrank . . . . . . . . . . . . DE-18
Benötigtes Montagematerial . . . . . DE-18
Geeigneter Hängeschrank . . . . . . . DE-18
Hängeschrank vorbereiten . . . . . . . DE-18
Dunstabzugshaube anbringen . . . . DE-19
Montage C: Anbringung in einer
Hängeschranknische . . . . . . . . . . . . DE-20
Benötigtes Montagematerial . . . . . DE-20
Geeignete Schranknische . . . . . . . DE-20
Dunstabzugshaube anbringen . . . . DE-20
Montage: letzte Schritte . . . . . . . . . . DE-21
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-22
Unser Service . . . . . . . . . . . . . . . . . . DE-23
Allgemeiner Service . . . . . . . . . . . . DE-23
Ersatzteile . . . . . . . . . . . . . . . . . . . . DE-23
Aktivkohlefilter bestellen . . . . . . . . . DE-23
Umweltschutz . . . . . . . . . . . . . . . . . . DE-24
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . DE-24
Aktivkohlefilter entsorgen . . . . . . . . DE-24
Verpackungs-Tipps . . . . . . . . . . . . DE-24
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014 . . . . . . . . . . . . . DE-25
Produktinformation gemäß
VO (EU) Nr. 66/2014 . . . . . . . . . . . . . DE-26
Technische Daten . . . . . . . . . . . . . . . DE-27
Bevor
S
ie das
G
erät benut-
z
en, le sen
S
ie bit te zu erst
die
S
i cher heits hin wei se und
die
G
e brauchs an lei tun
g
au
f
merksam
durch. Nur so können
S
ie alle Funk ti-
o nen si cher und zu ver l
ä
s si
g
nut zen.
Beachten
S
ie unbedin
g
t auch die nati-
onalen Vorschri
f
ten in Ihrem Land, die
z
us
ä
tzlich zu den in dieser Anleitun
g
g
enannten Vorschri
f
ten
g
ülti
g
sind.
Bewahren
S
ie alle
S
icherheitshinweise
u
nd Anweisun
g
en
f
ür die Zukun
f
t au
f
.
G
eben
S
ie alle
S
icherheitshinweise und
Anweisun
g
en an den nach
f
ol
g
enden Ver-
w
e
n
de
r
des
Pr
odu
kt
s
w
e
it
e
r.

Lieferung Seite DE-3
Lieferung
Lieferumfang
(1)
(4)
(10)
(6)
(2)
(3)
(5)
(11)
(8)
(7)
(9)
(12)
(13)
(1) Dunstabzugshaube, 1×
(2) Kunststoff-Halterung, 1×
(3) Rückschlagklappe, 1×
(4) Schrauben 4,0 × 8,0 mm, 2×
(5) Befestigungswinkel, 2×
(6) Schraube 4,0 × 10,0 mm, 2×
(7) Halteblech, lang, 1×
(8) Unterlegscheibe, 6×
(9) Schraube 4,0 × 35,0 mm, 6×
(10) Schraube 3,0 × 12,0 mm, 2×
(11) Halteblech, kurz, 2×
(12) Schraube 4,0 × 18,0 mm, 4×
(13) Schraube 4,0 × 10,0 mm, 6×
Nicht zum Lieferumfang gehören
– die zur Montage benötig ten Schrauben und
Dübel, da deren Art und Abmessungen von
der Wandbeschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten.
–ein Aktivkohlefilter. Dieser wird nur
für den Umluftbetrieb benötigt.
Zubehör-Bestellung siehe „Unser Service“
auf Seite DE-23.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
5. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-23).
WARNUNG!
Stromschlaggefahr!
■Nie ein beschädigtes Gerät in
Betrieb nehmen.

Zu Ihrer SicherheitSeite DE-4
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch- und
Bratdünsten über einer Kochstelle im priva-
ten Haushalt bestimmt. Es ist nicht für den
gewerblichen Einsatz ausgelegt.
Verwenden Sie das Gerät ausschließlich wie
in dieser Gebrauchsanleitung beschrieben.
Jede andere Verwendung gilt als nicht be-
stimmungsgemäß und kann zu Sachschäden
oder sogar zu Personenschäden führen. Der
Hersteller übernimmt keine Haftung für Schä-
den, die durch nicht bestimmungsgemäßen
Gebrauch entstanden sind.
Begriffs-/Symbolerklärung
Folgende Si gnal begriffe finden Sie in dieser
Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem mittleren Risiko grad, die,
wenn sie nicht vermieden wird, den Tod oder
eine schwere Verletzung zur Folge haben
kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem niedrigen Risiko grad, die,
wenn sie nicht vermieden wird, eine geringfü-
gige oder mäßige Verletzung zur Folge haben
kann.
HINWEIS
Dieser Signalbegriff warnt vor möglichen
Sachschäden.
Dieses Symbol verweist auf nützliche
Zusatzinformationen.
Schutzklasse 1
Zerbrochene Schutzab deckung
sofort ersetzen
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine Si-
cherheitshinweise, die Sie zu Ihrem eigenen
Schutz und zum Schutz Dritter stets beachten
müssen. Beachten Sie auch die Warnhinwei-
se in den einzelnen Kapiteln zu Bedienung,
Aufbau etc.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren spannungsführender
Teile kann zu schweren Verletzungen
oder zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Gerät genau gemäß dieser Ge-
brauchsanleitung montieren und in-
stallieren. Dies gilt auch für die Befe-
stigung der Schrauben.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B.
die Anschlussleitung defekt ist;
–Rauch entwickelt oder verbrannt
riecht;
–ungewohnte Geräusche erzeugt.
In einem solchen Fall Netzstecker aus
der Steckdose ziehen und unseren Ser-
vice kontaktieren (siehe Seite DE-23).
Zu Ihrer Sicherheit

Zu Ihrer Sicherheit Seite DE-5
■Das Gerät entspricht der Schutzklas-
se 1 und darf nur an eine Steckdo-
se mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Achten Sie beim Anschließen darauf,
dass die richtige Spannung anliegt.
Nähere Informationen hierzu finden
Sie auf dem Typenschild.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Niemals das Gehäuse öffnen.
■Netzkabel / Netzstecker
–Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
–Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
–Netzkabel nicht verlängern oder
verändern.
–Netzstecker und -kabel von offenem
Feuer und heißen Flächen fernhal-
ten.
–Wenn das Netzkabel des Geräts be-
schädigt ist, muss es durch den Her-
steller, dessen Kundendienst oder
eine qualifizierte Fachkraft ausge-
tauscht werden.
■Wenn eigenständig oder unsachge-
mäße Reparaturen am Gerät vorge-
nommen werden, können Sach- und
Personenschäden entstehen und die
Haftungs- und Garantieansprüche
verfallen. Niemals versuchen, das de-
fekte – oder vermeintlich defekte –
Gerät selbst zu reparieren.
■Im Fehlerfall und vor umfangreichen
Reinigungsarbeiten den Netzstecker
aus der Steckdose ziehen bzw. die Si-
cherung ausschalten/herausdrehen.
■Keine Gegenstände in oder durch die
Gehäuseöffnungen stecken und si-
cherstellen, dass auch Kinder keine
Gegenstände hineinstecken können.
Brandgefahr!
■Das Gerät ist nicht für den Betrieb
mit einer externen Zeitschaltuhr oder
einem externen Fernwirksystem be-
stimmt.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich da-
rin verfangen oder daran ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren sowie von Personen mit re-
duzierten physischen, sensorischen
oder mentalen Fähigkeiten oder
Mangel an Erfahrung und/oder Wis-
sen benutzt werden, wenn sie beauf-
sichtigt oder bezüglich des sicheren

Zu Ihrer SicherheitSeite DE-6
Gebrauchs unterwiesen wurden und
die daraus resultierenden Gefahren
verstanden haben.
■Reinigung und Wartung dürfen nicht
durch Kinder durchgeführt werden, es
sei denn, sie werden beaufsichtigt.
■Kinder dürfen nicht mit dem Gerät
spielen und keinen Zugriff auf das
Gerät haben, wenn sie unbeaufsich-
tigt sind.
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Lei-
tungen (Strom, Gas, Wasser etc.) be-
schädigt werden (mit einem Leitungs-
suchgerät überprüfen).
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-23).
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.

Zu Ihrer Sicherheit Seite DE-7
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung
notwendige Sauerstoff entzogen wer-
den. Dies kann dazu führen, dass die
Flamme erlischt und Gas austritt bzw.
die Abgase in den Raum gesogen wer-
den.
■Ein gefahrloser Betrieb ist möglich,
wenn z. B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforder-
lichen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Ziehen Sie
den zuständigen Schornsteinfeger-
meister zu Rate.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand-
bzw. ein Deckendurchbruch mit
einem Durchmesser von mindestens
15,5cm erforderlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch eine
Außenwand geführt, muss der Luf-
taustritt von außen mit einer Abde-
ckung mit selbstöffnenden Schlitzen
(nicht im Lieferumfang enthalten)
versehen werden. Beauftragen Sie da-
mit den Fachbetrieb, der den Wand-
durchbruch vornimmt.
■Bedenken Sie: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Abzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche
Vorschriften im Umgang mit der Ab-
leitung der Abluft. Fragen Sie Ihren
Bezirksschornsteinfeger um Rat.

BedienungSeite DE-8
Bedienung
Voraussetzungen für die
sichere Bedienung
• Lesen Sie das Kapitel „Zu Ihrer Sicher-
heit“ ab Seite DE-4 und alle Sicherheits-
hinweise.
• Montieren Sie die Dunstabzugshaube auf
die gewünschte Art, wie in dem entspre-
chenden Kapitel beschrieben.
Bedienelemente
(15)
(14)
(16)
Die Bedienelemente befinden sich am vorde-
ren rechten Rand des Gehäuses.
Gebläse ein-/ausschalten
(15)
Das Gebläse verfügt über zwei Leistungsstufen:
I „langsam“ und II „schnell“.
Um die Dunstabzugshaube einzuschalten,
1. Ziehen Sie den Flachschirm (14) nach
vorne.
2. Legen Sie den Kippschalter (15) auf die
gewünschte Leistungsstufe.
Um die Dunstabzugshaube auszuschalten,
1. Legen Sie den Kippschalter (15) in die Po-
sition „O“.
2. Schieben Sie den Flachschirm (14) zu-
rück.
Bitte beachten: Das Zurückschieben des
Flachschirms beendet den Gebläsebetrieb.
Ausgeschaltet wird das Gebläse jedoch nur
mit dem Kippschalter (15).
Beleuchtung
(16)
Ihre Dunstabzugshaube ist mit zwei LED-Lam-
pen ausgestattet. Die Beleuchtung kann un-
abhängig vom Gebläsebetrieb ein- und aus-
geschaltet werden.
Um die Beleuchtung
– einzuschalten, stellen Sie den Kippschalter
(16) auf Position .
– auszuschalten, stellen Sie den Kippschal-
ter (16) auf Position O.
Bitte beachten: Beim Zurückschieben des
Flachschirms erlöschen die LEDs. Ausge-
schaltet wird die Beleuchtung jedoch nur
durch Betätigung des Kippschalters (16).
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.

Bedienung Seite DE-9
• Die Bezugsquelle entnehmen Sie bitte
dem Kapitel „Unser Service“ auf Seite
DE-23.
• Zum Einsetzen siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite DE-11.
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. ge-
ruchsarmer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie den Fettfilter (17) in regelmä-
ßigen Abständen.

Pflege und WartungSeite DE-10
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Vor dem Reinigen der Dunstabzugs-
haube oder dem Filterwechsel Netz-
stecker aus der Steckdose ziehen.
Sollte der Netzstecker schwer zugän-
gig sein, entsprechende Sicherung
ausschalten bzw. herausdrehen.
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät oder mangelhafte Wartung kann
dazu führen, dass Fettrückstände sich
entzünden.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Gehäuse reinigen
HINWEIS
Gefahr von Sachschäden!
■Verwenden Sie keine scharfen Gegen-
stände oder Scheuerpulver, da diese
die Oberflächen zerkratzen können.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Den Fettfilter nach der Reinigung erst
wieder einsetzen, wenn er völlig ge-
trocknet ist.
Reinigen Sie den Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Ziehen Sie den Netzstecker aus der
Steckdose oder schalten Sie den Strom
an der entsprechenden Sicherung ab.
(14)
2. Ziehen Sie den Flachschirm (14) nach
vorne.
(17)
(17)
(18)

Pflege und Wartung Seite DE-11
3. Lösen Sie die Verriegelung (18) der Fett-
filter (17), und entnehmen Sie die Fettfil-
ter (17) vorsichtig nach unten.
4. Waschen Sie die Fettfilter (17) in der Spül-
maschine oder im Spülbecken wie norma-
les Geschirr aus.
5. Setzen Sie einen Fettfilter mit den Zapfen
in die Aussparungen auf der linken Seite.
6. Schieben Sie die Verriegelung nach links;
klappen Sie den Fettfilter zu und lassen
Sie die Verriegelung wieder los.
7. Wiederholen Sie den Schritt für den ande-
ren Fettfilter.
8. Stellen Sie die Stromversorgung wieder
her.
Aktivkohlefilter einsetzen/
ersetzen
Die Aktivkohlefilter dienen der Geruchsbesei-
tigung. Sie müssen erneuert werden, wenn
die beim Kochen entstehenden Gerüche nicht
mehr ausreichend gefiltert werden. Bei häufi-
gem Gebrauch sollten Sie die Filter regelmä-
ßig erneuern, mindestens aber alle 6 Monate
überprüfen. Die Bezugsquelle entnehmen Sie
bitte dem Kapitel „Unser Service“ auf Seite
DE-23.
1. Ziehen Sie den Netzstecker aus der
Steckdose oder schalten Sie den Strom
an der entsprechenden Sicherung ab.
(14)
2. Ziehen Sie den Flachschirm (14) nach vorne.
(17)
(17)
(18)
3. Lösen Sie die Verriegelung (18) der Fett-
filter (17), und entnehmen Sie die Fettfil-
ter (17) vorsichtig nach unten.
4. Nur beim Ersetzen:
Die beiden Aktivkohlefilter (19) befinden
sich rechts und links neben dem Mo-
tor (20).
Drücken Sie auf die Filter und drehen Sie
sie gegen den Uhrzeigersinn heraus.
(20)(19) (19)

Pflege und WartungSeite DE-12
(20)(19)
5. Setzen Sie die neuen Aktivkohlefilter
rechts und links auf den Motor: Führen Sie
jeweils die Haltenase in die rechteckige
Aussparung, klappen Sie den Filter auf
den Motor und lassen Sie die Verriegelun-
gen einrasten.
6. Setzen Sie einen Fettfilter mit den Zap-
fen in die Aussparungen auf der linken
Seite.
7. Schieben Sie die Verriegelung nach
links; klappen Sie den Fettfilter zu und
lassen Sie die Verriegelung wieder los.
8. Wiederholen Sie den Schritt für den an-
deren Fettfilter.
9. Stellen Sie die Stromversorgung wieder
her.
10. Entsorgen Sie den verbrauchten Kohlefil-
ter im Hausmüll.
LED-Lampe auswechseln
WARNUNG
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt LEDs
mit dem ILCOS D-Code DR-3/65/1B-H-
GU10-46/50; 2× 3 W und 220-240 V.
46
22,5
53 ± 0,5
44
2,2
5

Umluft- oder Abluftbetrieb? Seite DE-13
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchen-
dünste angesaugt und nach der Reinigung
durch die oberen Luftaustrittsöffnungen
der Raumluft wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch Aktivkohlefilter (Geruchsfilter
mit Aktivkohle; nicht im Lieferumfang enthal-
ten, Bezugsquelle (siehe „Unser Service“ auf
Seite DE-23).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
der Aktivkohlefilter lassen Reinigungs- und
Ansaugwirkung nach. Die Aktivkohlefilter
müssen je nach Benutzung erneuert wer-
den; mindestens etwa alle sechs Monate
überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, durch den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich, Ge-
ruchsbelästigung stets sehr gering.
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung/des Hauses
benötigen Sie zum Einbau die Geneh-
migung des Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie
zeigen nicht das hier beschriebene Gerät.

Montage: Erste SchritteSeite DE-14
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschal-
tet sein; hierzu zählen Sicherungen,
LS-Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elek-
trofachbetrieb mit der Installation
beauftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und kein störendes
Kabel sichtbar ist, sollten Sie den Stroman-
schluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden.
Montage: Erste Schritte
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen, alle Vorarbeiten von
einem Fachbetrieb vornehmen zu las-
sen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmes-
ser.
– Wird der Abluftschlauch durch eine Au-
ßenwand geführt, muss der Luftaustritt von
außen mit einer Abdeckung mit selbstöff-
nenden Schlitzen versehen werden (nicht
im Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden (Bögen und Krümmer sind günstiger).
Jede Biegung erhöht den Energiever-
brauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.

Montage: Erste Schritte Seite DE-15
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– bei Wandmontage Bohrmaschine mit Stein-
bohrer
–Maßband/Zollstock
– Wasserwaage und Bleistift
– stabile Stehleiter
– Arbeitshandschuhe
– eine weitere Person zur Hilfe
Bevor Sie beginnen
• Lesen Sie das Kapitel „Zu Ihrer Sicher-
heit“ auf Seite DE-4 und alle Sicherheits-
hinweise.
Kunststoff-Halterung
montieren
(2)
(4)
Gleich ob die Dunstabzugshaube an der
Wand oder in einem Hängeschrank ange-
bracht werden soll, die Kunststoff-Halterung
mit Rückschlagklappe muss montiert werden.
1. Setzen Sie die Kunststoff-Halterung (2)
oben auf die Dunstabzugshaube.
2. Befestigen Sie sie mit den beiden Schrau-
ben (4).

Montage A: Befestigungswinkel nutzenSeite DE-16
Montage A: Befestigungswinkel nutzen
Benötigtes Montagematerial
(1)
(6)
(5)
(1) Dunstabzugshaube, 1×
(5) Befestigungswinkel, 2×
(6) Schraube 4,0 × 10,0 mm, 2×
Schrauben für Wandmontage
Die zur Wandmontage benötig ten Schrauben
und Dübel sind nicht im Lieferumfang enthal-
ten, da deren Art und Abmessungen von der
Wandbeschaffenheit abhängig sind. Bitte las-
sen Sie sich hierzu im Fachhandel beraten.
(22)
(5)
Zum Aufhängen und Sichern benötigen Sie
zusätzlich zum LIeferumfang:
– 2 Flachkopfschrauben à 4,0 × 30,0 mm
samt passender Dübel zum Fixieren des
Befestigungswinkeln (5).
– 2 Rundkopfschrauben für die Schlüssel-
lochöffnungen (22) à 4,0 × 30,0 mm samt
passender Dübel.
Befestigungsmaße
(a)
(b) (c)
(d)
(e)
(a) Mindestabstand zwischen Herd und Un-
terkante der Dunstabzugshaube (1):
65-75 cm
(b) Höhe, auf der Rundkopfschrauben (22)
anzubringen sind: 15,0 cm
(c) Höhe der Schrauben für den Befesti-
gungswinkel (5):
18,8 cm
(d) Abstand zwischen den Schrauben:
51,6 cm
(e) Abstand zwischen den Schlüssel-
loch-Öffnungen (21): 49,6 cm
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.

Montage A: Befestigungswinkel nutzen Seite DE-17
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2. Zeichnen Sie die vier Bohrlöcher gemäß
des Schemas auf Seite DE-16 auf der
Wand an. Achten Sie auf den Lochab-
stand.
3. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.

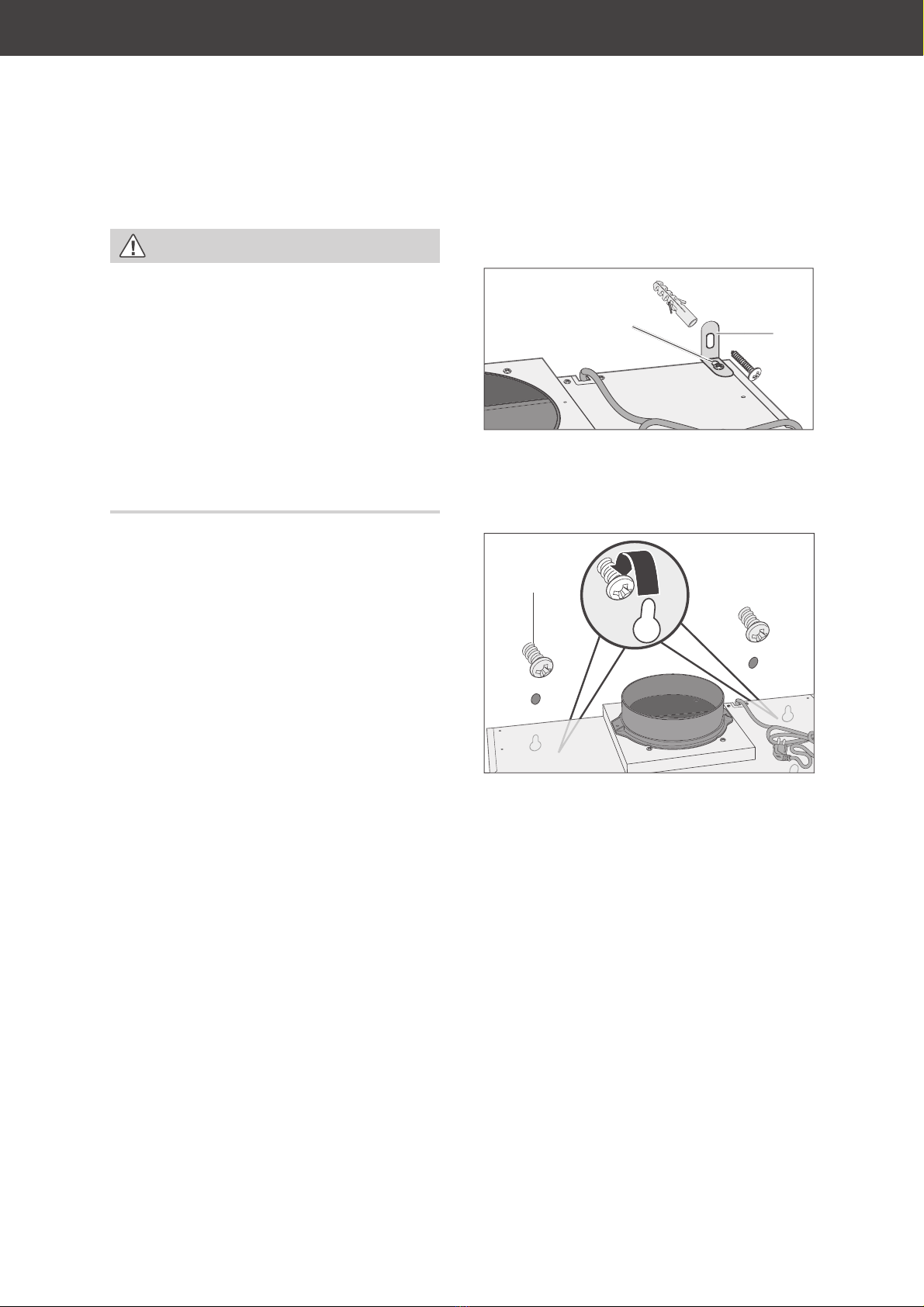

Dunstabzugshaube anbringen
(5)
(6)
1. Schrauben Sie die beiden Befestigungs-
winkel (5) mit den Schrauben (6) in die
Aussparungen auf der Oberseite der
Dunstabzugshaube.
(22)
2. Schrauben Sie die beiden Rundkopf-
schrauben à 4 × 30 für die Schlüssel-
lochöffnungen (22) zum Aufhängen der
Dunstabzugshaube in die Dübel.
Zwischen Wand und Schraubenkopf
muss ausreichend Platz bleiben, damit
die Dunstabzugshaube mit den Schlüssel-
lochöffnungen aufgehängt werden kann.
3. Hängen Sie die Dunstabzugshaube an
den Schlüssellochöffnungen (21) vorsich-
tig an den beiden Rundkopfschrauben (22)
auf.
4. Nehmen Sie die Dunstabzugshaube gege-
benenfalls wieder ab, um die Schrauben
weiter hinein- oder herauszudrehen, damit
eine gute Verbindung mit der Wand be-
steht.
5. Sichern Sie den Befestigungswinkel (5)
mit den zugekauften Flachkopfschrauben
à 4 × 30 und Dübeln.
Die Dunstabzugshaube ist montiert.

Montage B: Befestigung unter einem HängeschrankSeite DE-18
Montage B: Befestigung unter einem Hängeschrank
Benötigtes Montagematerial
(1)
(8)
(7)
(9)
(10)
(1) Dunstabzugshaube, 1×
(7) Halteblech, lang, 1×
(8) Unterlegscheibe, 6×
(9) Schraube 4,0 × 35,0 mm, 6×
(10) Schraube 3,0 × 12,0 mm, 2×
Geeigneter Hängeschrank
(c)
(b) (a)
Das Schrankelement muss folgende Bedin-
gungen erfüllen:
– Mindestabstand zwischen Herd und Un-
terkante der Dunstabzugshaube (1):
650-750 mm.
– der Hängeschrank muss genau über dem
Kochfeld hängen.
– Mindestmaße des Hängeschranks:
– (a) 600 mm breit
– (b) 280 mm tief
– (c) 176 mm hoch
Hängeschrank vorbereiten
(e)
(d)
1. Sägen Sie eine Luftaustrittsöffnung (d)
von mindestens Ø 16,0 cm.
210
(e)
210
50
55
516
60
67
194
Angaben in mm
2. Sägen Sie eine rechteckige Öffnung (e)
von 210 × 210 mm aus. Halten Sie dabei
die seitlichen Abstände gemäß obiger
Zeichnung ein.

Montage B: Befestigung unter einem Hängeschrank Seite DE-19
Dunstabzugshaube anbringen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
(f)
(g)
(h)
(i)
1. Markieren Sie die sechs Bohrlöcher im
Hängeschrank vor:
(f): 60 mm
(g): 194 mm
(h): 516 mm
(i): (Schrankbreite - 516 mm) / 2
(9)
(8)
2. Setzen Sie die Dunstabzugshaube ein
und fixieren Sie sie mit den sechs Schrau-
ben (9) und den Unterlegscheiben (8).
(7)(10)
3. Um der Dunstabzugshaube stabilen Halt
zu geben, drehen Sie die Schrauben (10)
von unten durch die Öffnungen des Halte-
blechs (7).
Die Dunstabzugshaube ist montiert.

Montage C: Anbringung in einer HängeschranknischeSeite DE-20
Montage C: Anbringung in einer Hängeschranknische
Benötigtes Montagematerial
(1)
(11)
(12)
(13)
(1) Dunstabzugshaube, 1×
(11) Halteblech, kurz, 2×
(12) Schraube 4,0 × 18,0 mm, 4×
(13) Schraube 4,0 × 10,0 mm, 6×
Geeignete Schranknische
– Mindestabstand zwischen Herd und Un-
terkante der Dunstabzugshaube (1):
65-75 cm.
– der Hängeschrank muss genau über dem
Kochfeld hängen.
– Die Schranknische muss folgende Bedin-
gungen erfüllen:
– 60,0 cm breit
– 28,0 cm tief
– > 20,0 cm hoch
Dunstabzugshaube anbringen
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
(13) (11)
1. Drehen Sie die sechs Schrauben (13)
durch die Haltebleche (11) in die vorgese-
henen Öffnungen der Dunstabzugshaube.
Drehen Sie sie nicht zu fest, die Halteble-
che müssen verschiebbar bleiben.
(12)(11)
