Hanseatic SY-3503C5-E15-C44-L191-600 User manual

Gebrauchsanleitung
Anleitung/Version:
196376_DE_20180518
Artikel-Nr.: 38261830
Nachdruck, auch
auszugsweise,
nicht gestattet!
SY-3503C5-E15-C44-L191-600
Wand-Dunstabzugshaube
196376_DE_20180518.indd DE-1196376_DE_20180518.indd DE-1 18.05.2018 09:00:0318.05.2018 09:00:03

Seite DE-2
Inhaltsverzeichnis
Bevor
S
ie das
G
erät benut-
zen, lesen
S
ie bitte zuerst
die
S
icherheitshinweise und
die
G
ebrauchsanleitun
g
au
f
merksam
durch. Nur so können
S
ie alle Funkti-
onen sicher und zuverl
ä
ssi
g
nutzen.
Beachten
S
ie unbedin
g
t auch die nationa-
l
en Vorschri
f
ten in Ihrem Land, die zusätz-
l
ich zu den in dieser Anleitun
g
g
enannten
Vorschri
f
ten
g
ülti
g
sind.
Bewahren
S
ie alle
S
icherheitshinweise
u
nd Anweisun
g
en
f
ür die Zukun
f
t au
f
.
G
eben
S
ie alle
S
icherheitshinweise und
Anweisun
g
en an den nach
f
ol
g
enden Ver-
w
e
n
de
r
des
Pr
odu
kt
s
w
e
it
e
r.
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3
Lieferumfang . . . . . . . . . . . . . . . . . . DE-3
Lieferung kontrollieren . . . . . . . . . . . DE-3
Verpackungs-Tipps . . . . . . . . . . . . . DE-3
Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . DE-4
Bestimmungsgemäßer Gebrauch . . DE-4
Begriffserklärung . . . . . . . . . . . . . . . DE-4
Symbolerklärung . . . . . . . . . . . . . . . DE-4
Sicherheitshinweise . . . . . . . . . . . . . DE-4

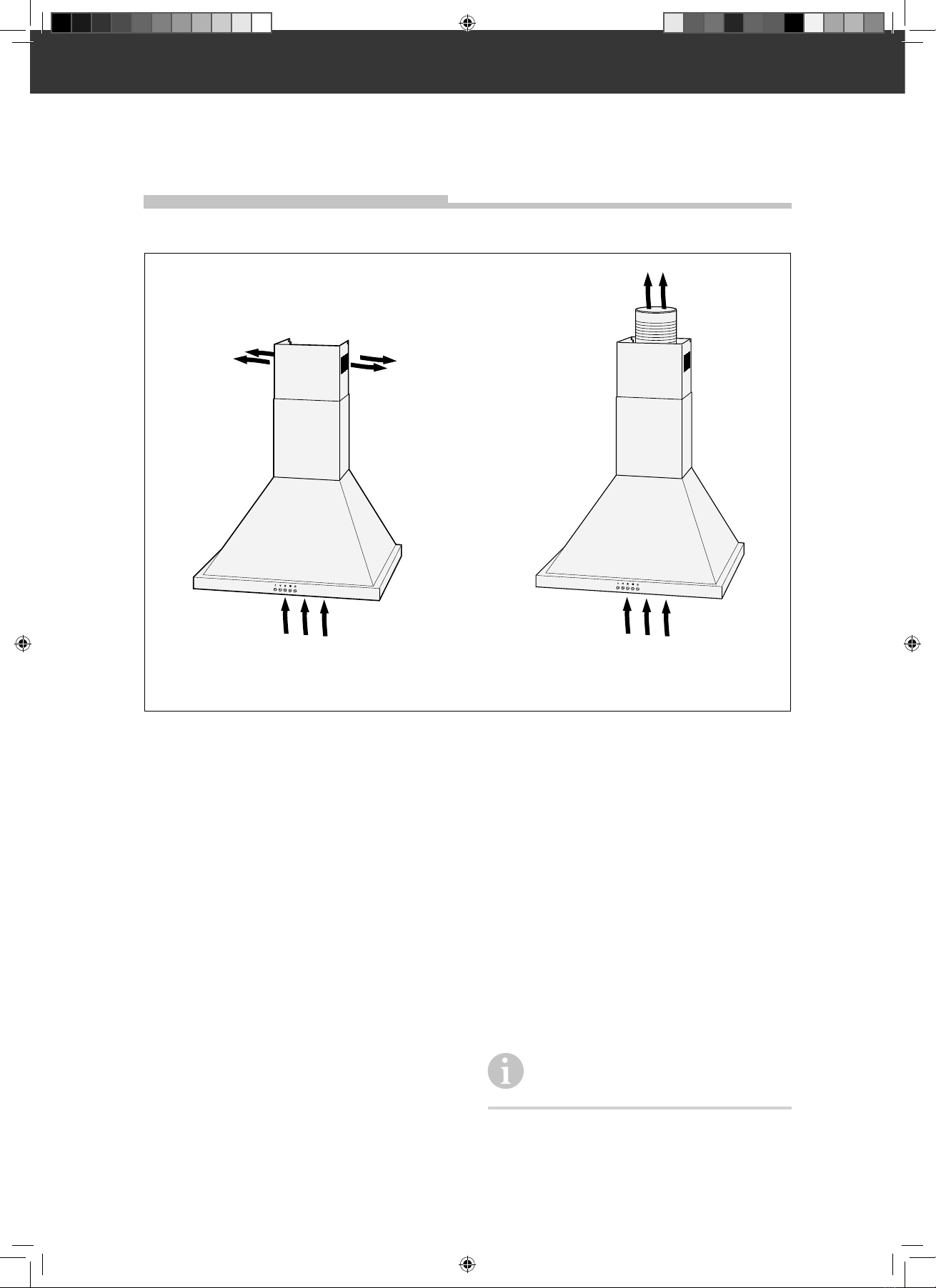

Umluft- oder Abluftbetrieb? . . . . . . . . . DE-8
Umluftbetrieb . . . . . . . . . . . . . . . . . . DE-8
Abluftbetrieb . . . . . . . . . . . . . . . . . . . DE-8
Vorbereitungen zur Montage . . . . . . . DE-9
Für Abluftbetrieb. . . . . . . . . . . . . . . . DE-9
Stromanschluss . . . . . . . . . . . . . . . . DE-9
Benötigtes Montage-Material . . . . . . DE-10
Teileliste . . . . . . . . . . . . . . . . . . . . . DE-10
Werkzeuge und Hilfsmittel . . . . . . . DE-10
Schrauben . . . . . . . . . . . . . . . . . . . DE-10
Montage . . . . . . . . . . . . . . . . . . . . . . .DE-11
Platzbedarf . . . . . . . . . . . . . . . . . . . .DE-11

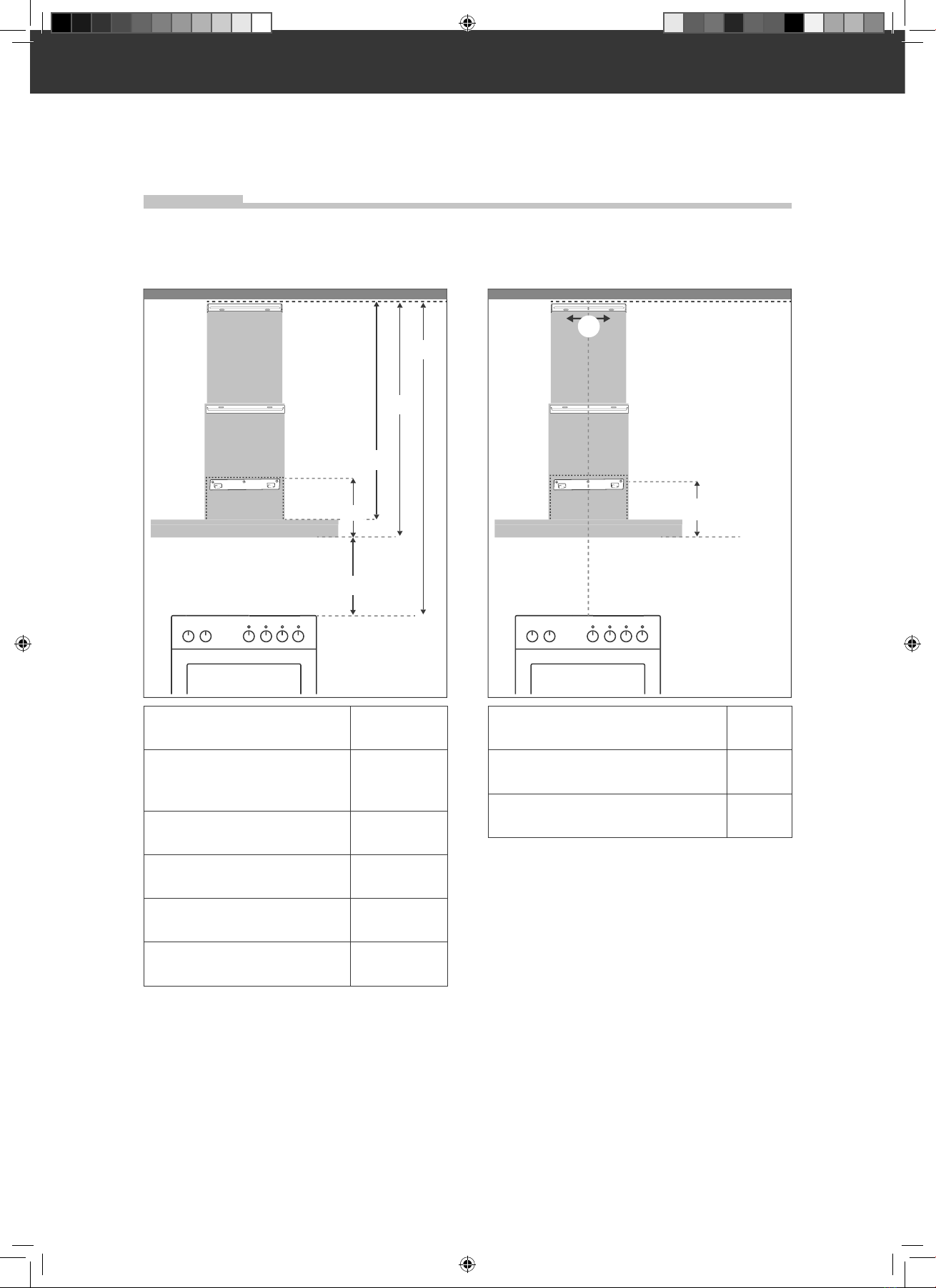

Befestigungsmaße . . . . . . . . . . . . . .DE-11
Voraussetzung für die Montage . . . .DE-11
Bohrlöcher setzen . . . . . . . . . . . . . DE-12
Dunstabzugshaube anbringen. . . . DE-12
Abluftschlauch anbringen . . . . . . . DE-13
Kaminblende montieren. . . . . . . . . DE-13
Abluftschlauch fixieren
(nur bei Abluftbetrieb). . . . . . . . . . . DE-13
Letzte Schritte . . . . . . . . . . . . . . . . DE-14
Bedienung. . . . . . . . . . . . . . . . . . . . . DE-15
Voraussetzungen . . . . . . . . . . . . . DE-15
Gerät ein- und ausschalten . . . . . . DE-15
Gebläsestufe einstellen . . . . . . . . . DE-15
Abschaltverzögerung einstellen. . . DE-16
Beleuchtung . . . . . . . . . . . . . . . . . . DE-16
Beleuchtungsstufe einstellen . . . . . DE-16
Aktivkohlefilter . . . . . . . . . . . . . . . . DE-17
Energiespartipps . . . . . . . . . . . . . . DE-17
Pflege und Wartung . . . . . . . . . . . . . DE-18
Gehäuse reinigen. . . . . . . . . . . . . . DE-18
Fettfilter reinigen. . . . . . . . . . . . . . . DE-18
Aktivkohlefilter einsetzen/ersetzen DE-19
Beleuchtung auswechseln . . . . . . . DE-20
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-21
Unser Service . . . . . . . . . . . . . . . . . . DE-22
Allgemeiner Service . . . . . . . . . . . . DE-22
Ersatzteile. . . . . . . . . . . . . . . . . . . . DE-22
Aktivkohlefilter bestellen. . . . . . . . . DE-22
Umweltschutz . . . . . . . . . . . . . . . . . . DE-23
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . DE-23
Aktivkohlefilter entsorgen. . . . . . . . DE-23
Verpackung . . . . . . . . . . . . . . . . . . DE-23
Datenblatt . . . . . . . . . . . . . . . . . . . . . DE-24
196376_DE_20180518.indd DE-2196376_DE_20180518.indd DE-2 18.05.2018 09:00:0418.05.2018 09:00:04

Lieferung Seite DE-3
Lieferung

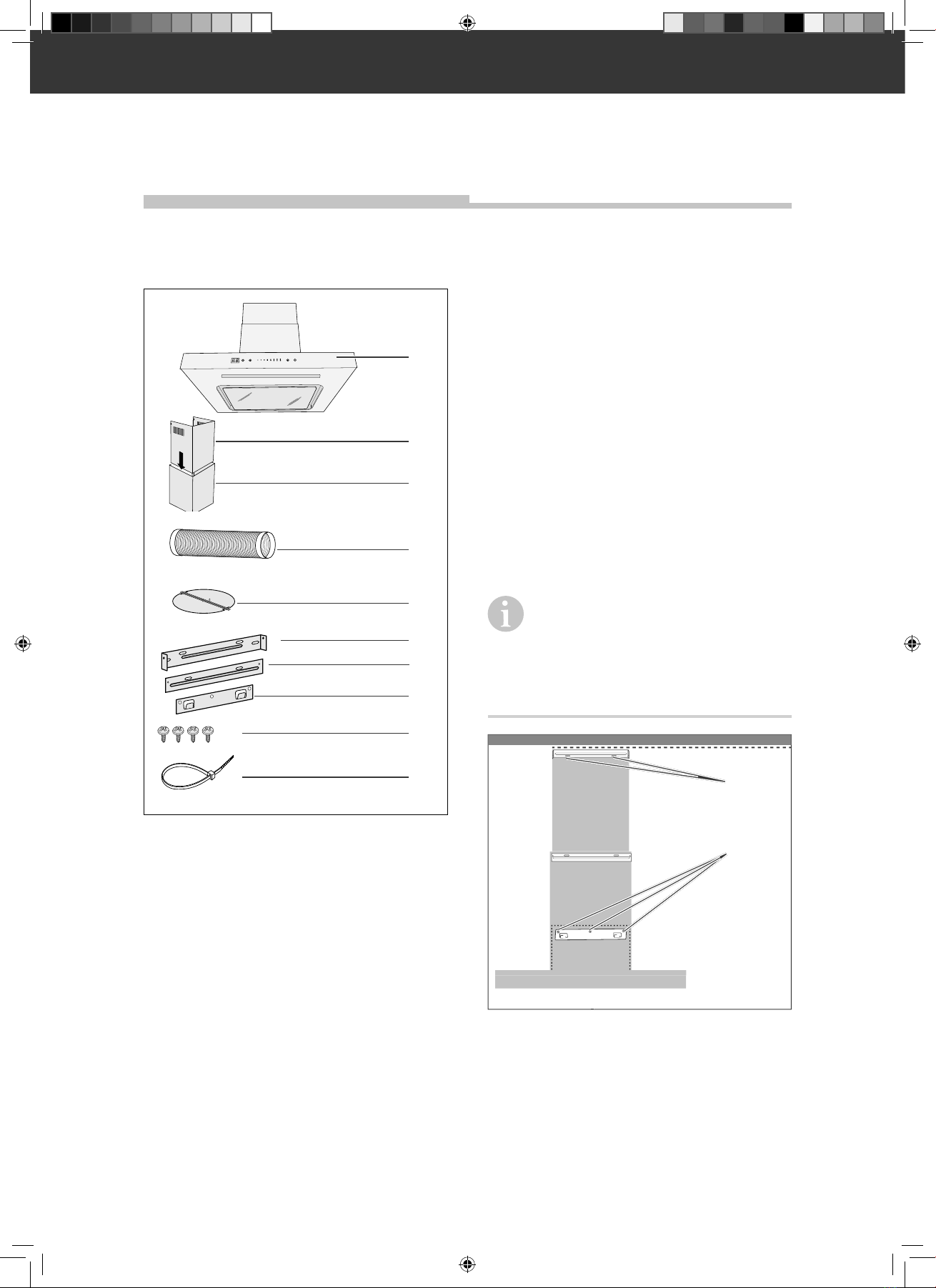

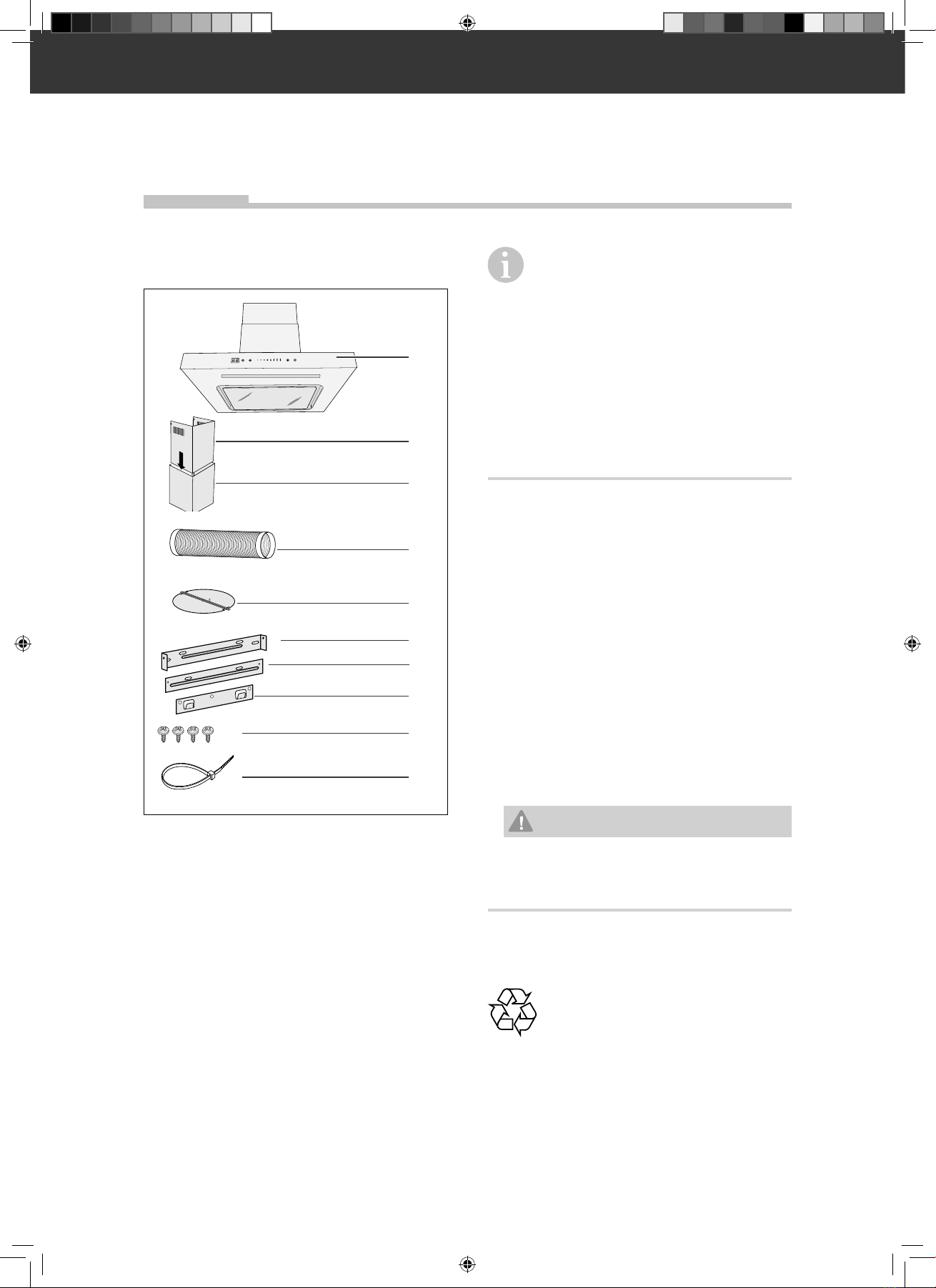

Lieferumfang
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9) 4 Blechschrauben 4,0 × 8 mm
(10) Kabelbinder
Nicht zum Lieferumfang gehören
– die zur Wandmontage benötigten
Schrauben und Dübel, da deren Art
und Abmessungen von der Wand-
beschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fach-
handel beraten (siehe „Benötigtes
Montage-Material“ auf Seite DE-10).
– ein Aktivkohlefilter. Dieser wird nur für
den Umluftbetrieb benötigt.
Zubehör-Bestellung siehe „Unser
Service“ auf Seite DE-22.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Belassen Sie die blauen Schutzfolien
auf den Metallflächen.
3. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
4. Prüfen Sie, ob die Lieferung vollständig ist.
5. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
6. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-22).
WARNUNG!
Stromschlaggefahr!
■Nie ein beschädigtes Gerät in
Betrieb nehmen.
Verpackungs-Tipps
Sollten es Ihre räumlichen Ver-
hältnisse zulassen, empfehlen wir
Ihnen, die Verpackung zumindest
während der Garantiezeit aufzubewahren.
Sollte das Gerät zur Reparatur eingeschickt
werden müssen, ist es nur in der Originalver-
packung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen
möchten, entsorgen Sie diese bitte umwelt-
freundlich.
196376_DE_20180518.indd DE-3196376_DE_20180518.indd DE-3 18.05.2018 09:00:0418.05.2018 09:00:04

Zu Ihrer SicherheitSeite DE-4
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch-
und Bratdünsten über einer Kochstelle
im privaten Haushalt bestimmt. Es ist
nicht für den gewerblichen Einsatz aus-
gelegt
.
Verwenden Sie das Gerät ausschließ-
lich wie in dieser Gebrauchsanleitung
beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu
Personenschäden führen. Der Hersteller
übernimmt keine Haftung für Schäden,
die durch nicht bestimmungsgemäßen
Gebrauch entstanden sind.
Begriffserklärung
Folgende Signalbegriffe finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem mittleren Risiko-
grad, die, wenn sie nicht vermieden
wird, den Tod oder eine schwere Verlet-
zung zur Folge haben kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem niedrigen Risiko-
grad, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige
Verletzung zur Folge haben kann.
HINWEIS
Dieser Signalbegriff warnt vor mögli-
chen Sachschäden.
Dieses Symbol verweist auf nützli-
che Zusatzinformationen.
Symbolerklärung
Schutzklasse I
Zerbrochene Schutzab-
deckung sofort ersetzen
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine
Sicherheitshinweise, die Sie zu Ihrem
eigenen Schutz und zum Schutz Dritter
stets beachten müssen. Beachten Sie
auch die Warnhinweise in den einzel-
nen Kapiteln zu Bedienung, Aufbau etc.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren von spannungsführenden
Teilen kann zu schweren Verletzungen
oder zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschal-
tet sein; hierzu zählen Sicherungen,
LS-Schalter und Schütze.
■Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
Zu Ihrer Sicherheit
196376_DE_20180518.indd DE-4196376_DE_20180518.indd DE-4 18.05.2018 09:00:0418.05.2018 09:00:04

Zu Ihrer Sicherheit Seite DE-5
■Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
■Gerät, Netzstecker und Netzkabel von
offenem Feuer und heißen Flächen
fernhalten.
■Immer am Netzstecker selbst anfas-
sen, nicht am Netzkabel ziehen.
■Netzstecker niemals mit feuchten
Händen anfassen.
■Netzkabel und -stecker nie in Wasser
oder andere Flüssigkeiten tauchen.
■Keine Gegenstände in oder durch
die Gehäuseöffnungen stecken und
sicherstellen, dass auch Kinder keine
Gegenstände einstecken können.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z.B.
die Anschlussleitung defekt ist,
–Rauch entwickelt oder verbrannt
riecht,
–ungewohnte Geräusche von sich
gibt.
In einem solchen Fall Netzstecker
ziehen bzw. Sicherung herausschrau-
ben/ausschalten und unseren Service
kontaktieren (siehe „Unser Service“
auf Seite DE-22).
■Wenn das Netzkabel des Geräts be-
schädigt ist, muss es durch den Her-
steller, dessen Kundendienst oder
eine qualifizierte Fachkraft ausge-
tauscht werden.
Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen.
■Bei Reparaturen dürfen ausschließ-
lich Teile verwendet werden, die den
ursprünglichen Gerätedaten entspre-
chen. In diesem Gerät befinden sich
elektrische und mechanische Teile,
die zum Schutz gegen Gefahrenquel-
len unerlässlich sind.
■Wenn eigenständig oder unsachge-
mäße Reparaturen am Gerät vorge-
nommen werden, können Sach- und
Personenschäden entstehen und die
Haftungs- und Garantieansprüche
verfallen. Niemals versuchen, das de-
fekte – oder vermeintlich defekte –
Gerät selbst zu reparieren.
■Im Fehlerfall sowie vor umfangrei-
chen Reinigungsarbeiten den Netz-
stecker ziehen bzw. die Sicherung
ausschalten/herausdrehen.
Brandgefahr!
■Das Gerät entspricht der Schutzklas-
seI und darf nur an eine Steckdo-
se mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich dar-
in verfangen oder ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
196376_DE_20180518.indd DE-5196376_DE_20180518.indd DE-5 18.05.2018 09:00:0518.05.2018 09:00:05

Zu Ihrer SicherheitSeite DE-6
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren sowie von Personen mit re-
duzierten physischen, sensorischen
oder mentalen Fähigkeiten oder
Mangel an Erfahrung und/oder Wis-
sen benutzt werden, wenn sie beauf-
sichtigt oder bezüglich des sicheren
Gebrauchs unterwiesen wurden und
die daraus resultierenden Gefahren
verstanden haben.
■Reinigung und Wartung dürfen nicht
durch Kinder durchgeführt werden, es
sei denn, sie werden beaufsichtigt.
■Kinder dürfen nicht mit dem Gerät
spielen.
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Leitun-
gen (Strom, Gas, Wasser etc.) beschä-
digt werden (mit einem Leitungssuch-
gerät überprüfen).
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-22).
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.
196376_DE_20180518.indd DE-6196376_DE_20180518.indd DE-6 18.05.2018 09:00:0518.05.2018 09:00:05

Zu Ihrer Sicherheit Seite DE-7
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung not-
wendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme
erlischt und Gas austritt bzw. die Abgase
in den Raum gesogen werden.
■Ein gefahrloser Betrieb ist möglich,
wenn z. B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforderli-
chen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Ziehen Sie
den zuständigen Schornsteinfeger-
meister zu Rate.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5 cm erfor-
derlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch eine Au-
ßenwand geführt, muss der Luftaus-
tritt von außen mit einer Abdeckung
mit selbstöffnenden Schlitzen (nicht
im Lieferumfang enthalten) versehen
werden. Beauftragen Sie damit den
Fachbetrieb, der den Wanddurchbruch
vornimmt.
■Bedenken Sie: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Abzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche Vor-
schriften im Umgang mit der Ab-
leitung der Abluft. Fragen Sie Ihren
Bezirksschornsteinfeger um Rat.
196376_DE_20180518.indd DE-7196376_DE_20180518.indd DE-7 18.05.2018 09:00:0518.05.2018 09:00:05

Umluft- oder Abluftbetrieb?Seite DE-8
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchen-
dünste angesaugt und nach der Reinigung
durch die oberen Luftaustrittsöffnungen
der Raumluft wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch Aktivkohlefilter (Geruchsfilter
mit Aktivkohle; nicht im Lieferumfang enthal-
ten, Bezugsquelle (siehe „Unser Service“ auf
Seite DE-22).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
der Aktivkohlefilter lassen Reinigungs- und
Ansaugwirkung nach. Die Aktivkohlefilter
müssen je nach Benutzung erneuert wer-
den; mindestens etwa alle sechs Monate
überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich, Ge-
ruchsbelästigung stets sehr gering
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung
des Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das
hier beschriebene Gerät.
196376_DE_20180518.indd DE-8196376_DE_20180518.indd DE-8 18.05.2018 09:00:0518.05.2018 09:00:05

Vorbereitungen zur Montage Seite DE-9
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschal-
tet sein; hierzu zählen Sicherungen,
LS-Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elekt-
rofachbetrieb mit der Installation be-
auftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und später kein stören-
des Kabel sichtbar ist, sollten Sie den Strom-
anschluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden.
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschachtbzw.Raum-oderAb-
gaskamin anschließen! Die abgeführte
Luft darf nicht in einen Kanal geführt
werden, in dem Warmluft zirkuliert. Die
abgesaugte Luft darf nur durch einen
separaten, nur für die Dunstabzugs-
haube vorgesehenen Luftkanal nach
außen geführt werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen Ihnen, alle Vorarbeiten
von einem Fachbetrieb vornehmen zu
lassen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmes-
ser.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden(Bögen undKrümmer sindgünstiger).
Jede Biegung erhöht den Energiever-
brauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.
196376_DE_20180518.indd DE-9196376_DE_20180518.indd DE-9 18.05.2018 09:00:0618.05.2018 09:00:06

Benötigtes Montage-MaterialSeite DE-10
Benötigtes Montage-Material
Teileliste
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9) 4 Blechschrauben 4,0 × 8 mm
(10) Kabelbinder
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (11) und (12).
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– Stabile Stehleiter
– Arbeitshandschuhe
Wir empfehlen außerdem, eine weitere Per-
son zur Hilfe hinzuzuziehen.
Schrauben
Die zur Wandmontage benötigten Schrau-
ben und Dübel sind nicht im Lieferumfang
enthalten, da derenArt und Abmessungen
von der Wandbeschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten.
(11)
(12)
Sie benötigen insgesamt
– 2 Rundkopfschrauben (11) zur Befestigung
der Wandhalterung (6) für die obere Ka-
minblende (2)
– 3 Senkkopfschrauben (12) zur Befestigung
der Wandhalterung (8) für die Dunstab-
zugshaube (1), maximal ø 6 mm
196376_DE_20180518.indd DE-10196376_DE_20180518.indd DE-10 18.05.2018 09:00:0618.05.2018 09:00:06

Montage Seite DE-11
Montage
Platzbedarf
(a)
(d)
(e)
(c)
(b)
Wichtige Einheiten Maße
in cm
(a) Mindestabstand zwischen
Herd und Unterkante der
Dunstabzugshaube:
65 - 75
(b) Höhe der Dunstabzugshau-
be (1): 33
(c) Höhe der gesamten Kamin-
blende, (2) und (3): 50–98
(d) Höhe des gesamten Geräts,
(1), (2) und (3): 56–104
(e) Platzbedarf oberhalb des
Herdes: 121-179
Grafik und Tabelle zeigen Ihnen, welche Ab-
stände Sie mindestens einhalten müssen und
welchen Spielraum Sie bei der Montage ha-
ben.
Die Zahlen in Klammer beziehen sich auf
Umluftbetrieb; hierbei müssen die Lüftungs-
schlitze frei bleiben.
Befestigungsmaße
(f)
(g)
Ermittlung Bohrlöcher: Maße
in cm
(f) Höhe der 3 Befestigungsschrau-
ben (12) für Wandhalterung (8): 34,5
(g) Abstand der Bestigungsschrauben
(12) für die Wandhalterung (6):
19,7
Voraussetzung für die Montage
Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen und alle Sicherheits-
hinweise verstanden.
196376_DE_20180518.indd DE-11196376_DE_20180518.indd DE-11 18.05.2018 09:00:0718.05.2018 09:00:07

MontageSeite DE-12
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Beachten Sie bei Gaskochmulden un-
bedingt die Gebrauchsanleitung der
Kochmulde! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2. Zeichnen Sie die fünf Bohrlöcher gemäß
des Schemas auf Seite DE-10 auf der
Wand an. Achten Sie auf den Lochab-
stand und die waagerechte Ausrichtung
der Wandhalterungen.
3. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.

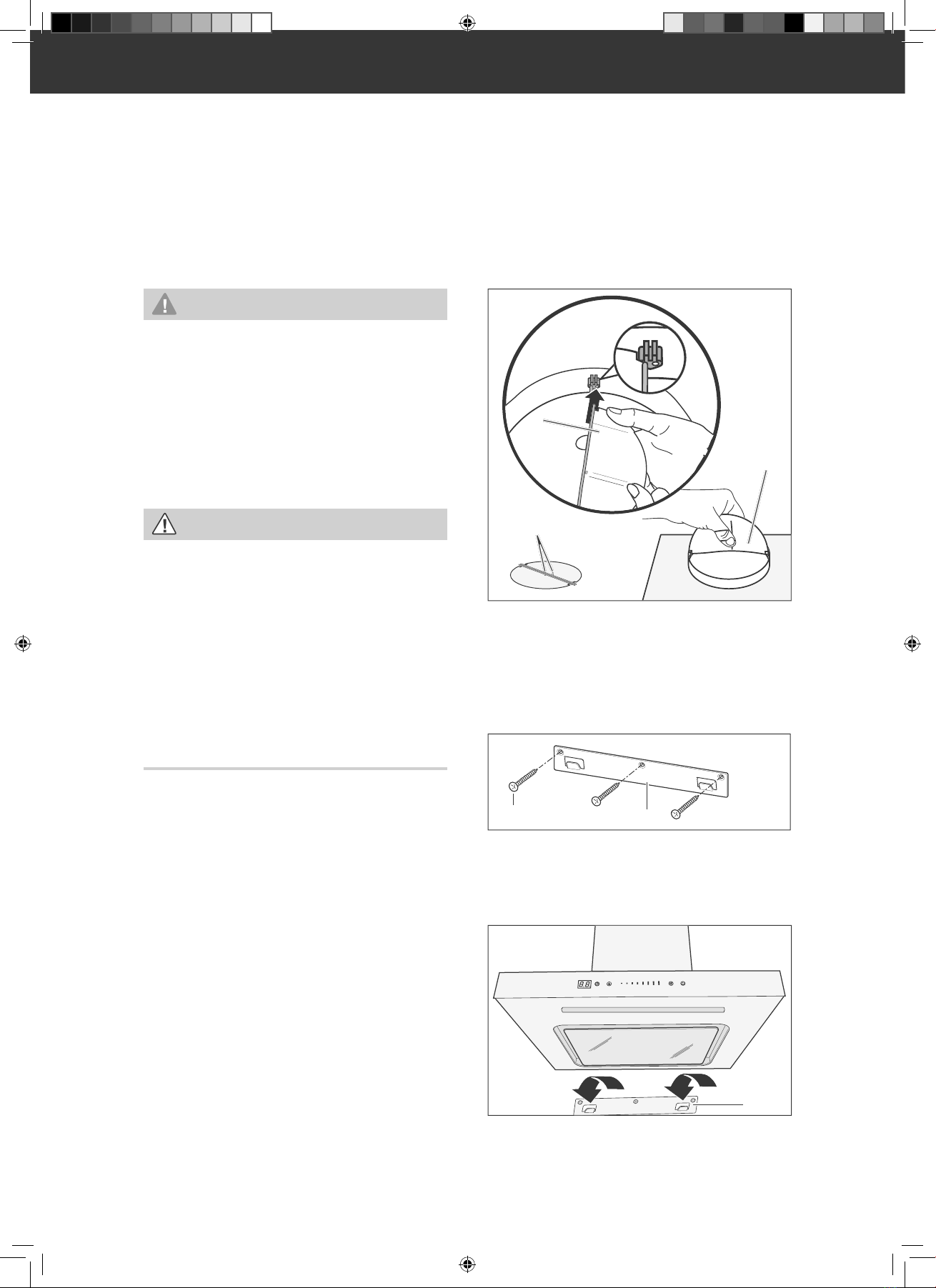

Dunstabzugshaube anbringen
(5)
(5)
Stifte
1. Setzen Sie die beiden Hälften der Rück-
schlagklappe (5) in die Öffnung oben auf
die Dunstabzugshaube (1).
Achten Sie darauf, dass die Stifte auf den
Klappen außen liegen.
(8)(12)
2. Schrauben Sie die Wandhalterung (8) für
die Dunstabzugshaube mit drei Rundkopf-
schrauben (12) in die Dübel.
(8)
3. Hängen Sie die Dunstabzugshaube an die
Wandhalterung (8).
196376_DE_20180518.indd DE-12196376_DE_20180518.indd DE-12 18.05.2018 09:00:0718.05.2018 09:00:07

Montage Seite DE-13
Abluftschlauch anbringen
Der Abluftschlauch (4) muss montiert werden,
wenn Sie die Dunstabzugshaube im Abluftbe-
trieb nutzen wollen.
(10)
(4)
1. Stecken Sie das Ende des Abluftschlau-
ches (4) mit dem größeren Durchmesser
(153mm) auf den Anschluss mit der Rück-
schlagklappe.
2. Sichern Sie das untere Ende des Ablauf-
schlauchs mit dem Kabelbinder (10).
Kaminblende montieren
(6)
1. Schrauben Sie die Wandhalterung für die
obere Kaminblende (6) mit 2 Rundkopf-
schrauben(11) in die vorbereiteten Dübel.
2x
(7)
(3)
(9)
2. Positionieren Sie das Halteblech (7) so
an der unteren Kaminblende (3), dass es
von innen an den Abkantungen anliegt.
(Schrauben- und Langlöcher zeigen nach
oben).
3. Drehen Sie zwei Blechschrauben(9) von
außen durch das Halteblech(7) und die
untere Kaminblende(3). Ziehen Sie die
Schrauben nur leicht an.
(2)
(3)
4. Schieben Sie den oberen Teil (2) der Ka-
minblende in den unteren Teil (3) der Ka-
minblende.
5. Setzen Sie beide Teile der Kaminblende
auf die Dunstabzugshaube. Nutzen Sie
die Aussparungen.
Abluftschlauch fixieren
(nur bei Abluftbetrieb)
• Stecken Sie den Abluftschlauch in
den Anschluss des Wanddurchbruchs
(Schlauchende mit 150 mm Durchmesser)
196376_DE_20180518.indd DE-13196376_DE_20180518.indd DE-13 18.05.2018 09:00:0818.05.2018 09:00:08

MontageSeite DE-14
Letzte Schritte
WARNUNG!
Nehmen Sie nie ein beschädigtes Gerät
in Betrieb.
2
x
(2)(9) (6)
1. Führen Sie das Netzkabel durch die Ka-
minblende und stecken Sie den Netzste-
cker in eine vorschriftsmäßig installierte
Steckdose.

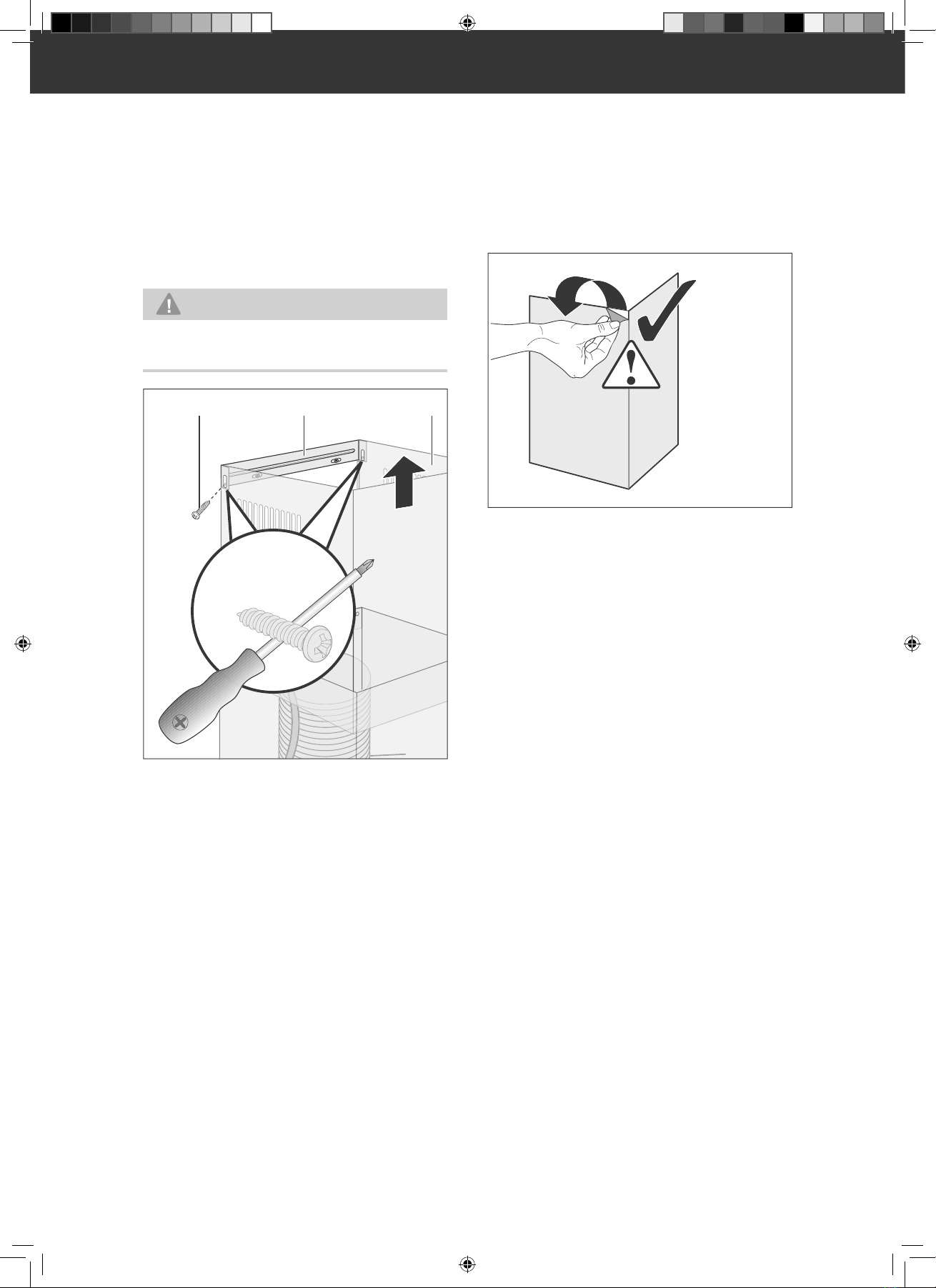

2. Ziehen Sie den oberen Teil der Kamin-
blende (2) bis zur Wandhalterung für die
obere Kaminblende (6) hoch.
3. Schrauben Sie die Kaminblende mit zwei
Blechschrauben(9) fest.
4. Ziehen Sie die blauen Schutzfolien ab.
Die Montage ist damit abgeschlossen.
196376_DE_20180518.indd DE-14196376_DE_20180518.indd DE-14 18.05.2018 09:00:0918.05.2018 09:00:09

Bedienung Seite DE-15
Bedienung
Bedienelemente
(14) (18)(17)(16)(15)(13)
(13) Display
(14) Timer-Sensor zum Einstellen der
Abschaltverzögerung
(15) Sensor zum Ein- und Ausschalten
der Beleuchtung
(16) Slider zur Auswahl und Anzeige der
Gebläsestufe, der Abschaltverzöge-
rungs-Zeit und der Beleuchtungsstufe
(jeweils 8 Stufen)
(17) Sensor zum Ein- und Ausschalten
des Gebläses
(18) Sensor zum Ein- und Ausschalten
des Geräts
Voraussetzungen
– Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen und alle Sicher-
heitshinweise verstanden.
– Die Dunstabzugshaube ist montiert, wie im
Kapitel „Montage“ auf Seite DE-11 beschrie-
ben.
Gerät ein- und ausschalten
• Um das Gerät einzuschalten, berühren
Sie kurz den Sensor (18) .
Die Sensoren (18) und (15) leuchten;
Sensor (17) und die ersten beiden Bal-
ken der Gebläsestufenauswahl (16) blin-
ken, und im Display (13) blinkt die Anzeige
F2. Das Gebläse läuft.
Nach einigen Sekunden leuchten der Sen-
sor (17) , die ersten beiden Balken der
Gebläsestufenauswahl (16) und die Dis-
playanzeige.
• Um das Gerät auszuschalten, berühren
Sie erneut kurz den Sensor (18) .
Sämtliche Leuchtanzeigen erlöschen; das
Gebläse läuft nicht mehr.
Gebläsestufe einstellen
Mithilfe der Gebläsestufenauswahl (16) lässt
sich die Gebläsestufe auf 8 Stufen einstellen.
Eine Einstellung der Gebläsestufe ist
nur nöglich, wenn das Gerät einge-
schaltet ist.
Wenn die Gebläsestufen 7 oder 8 ausgewählt
sind, schaltet das Gerät nach 7 Minuten auto-
matisch auf die Gebläsestufe 6 herunter.
Eine Gebläsestufe-Einstellung bleibt nicht
erhalten, wenn das Gerät ausgeschaltet wird.
• Um die gewünschte Gebläsestufe einzu-
stellen, berühren Sie den Slider (16) unge-
fähr in dem Bereich, der der gewünschten
Gebläsestufe entspricht.
Die entsprechende Anzahl von Balken so-
wie die Displayanzeige beginnt zu blinken,
und das Gebläsegeräusch ändert sich.
Nach einigen Sekunden leuchten die Bal-
ken und die Displayanzeige.
196376_DE_20180518.indd DE-15196376_DE_20180518.indd DE-15 18.05.2018 09:00:1018.05.2018 09:00:10

BedienungSeite DE-16
Abschaltverzögerung
einstellen
Ihre Dunstabzugshaube ist mit einer Ab-
schaltverzögerung ausgestattet, die es Ihnen
erlaubt, das Gerät so einzustellen, dass es
sich nach einer wählbaren Zeit selbsttätig ab-
schaltet.
Eine Einstellung der Abschaltverzöge-
rung ist nur nöglich, wenn das Gerät
eingeschaltet ist.
Eine Einstellung der Abschaltverzögerung
bleibt nicht erhalten, wenn das Gerät aus-
geschaltet wird.
1. Berühren Sie den Timer-Sensor (14) .
Im Display blinkt die Anzeige 05.
2. Berühren Sie den Slider (16) auf dem Bal-
ken, der der gewünschten Abschaltverzö-
gerungszeit entspricht:
Balkenzahl Verzögerungszeit
(Minuten)
15
210
315
420
525
630
735
840
Die entsprechende Anzeige blinkt im
Display.
3. Berühren Sie den Timer-Sensor (14)
erneut
Im Display leuchtet die Anzeige der Ab-
schaltverzögerung.
Die Zeitanzeige zählt in Minutenschritten
rückwärts, ab einer Restzeit von einer Mi-
nute in Sekundenschritten.
Wird der letzte Arbeitsschritt nicht aus-
geführt, hört die Anzeige nach ca.
5 Sekunden auf zu blinken und leuch-
tet. Die Abschaltverzögerung ist dann eben-
falls eingestellt.
Beleuchtung
Die Dunstabzugshaube ist mit einer LED-Lam-
pe ausgestattet. Die Beleuchtung schaltet sich
ein, wenn das Gerät über den Sensor (18)
eingeschaltet wird.
• Um die Beleuchtung ein- oder auszuschal-
ten, berühren Sie den Sensor (15) .
Beleuchtungsstufe einstellen
Beim Einschalten des Geräts ist die Beleuch-
tung auf die höchste Stufe eingestellt. Sie ha-
ben jedoch zwei Möglichkeiten, die Beleuch-
tungsstufe verändern.
– über den Sensor (15)
1. Berühren Sie den Sensor (15) .
Die Beleuchtung schaltet sich aus.
2. Berühren Sie den Sensor (15) erneut.
Im Display blinkt die Anzeige L8.
3. Berühren Sie den Slider (16) auf dem Bal-
ken, der der gewünschten Beleuchtungs-
stufe entspricht.
Die Anzeige der gewünschten Beleuch-
tungsstufe blinkt.
4. Berühren Sie den Sensor (15) .
Die Anzeige der gewünschten Beleuch-
tungsstufe leuchtet.
Damit ist die Beleuchtungsstufe geändert.
Wird der letzte Arbeitsschritt nicht aus-
geführt, hört die Anzeige nach ca.
5 Sekunden auf zu blinken und leuchtet. Die
Beleuchtungsstufe ist dann ebenfalls einge-
stellt.
– über den Sensor (17)
1. Berühren Sie den Sensor (17) .
Das Gebläse schaltet sich ab; im Display
erscheint die Anzeige L8.
2. Berühren Sie den Slider (16) auf dem Bal-
ken, der der gewünschten Beleuchtungs-
stufe entspricht.
196376_DE_20180518.indd DE-16196376_DE_20180518.indd DE-16 18.05.2018 09:00:1218.05.2018 09:00:12

Bedienung Seite DE-17
Die Anzeige der gewünschten Beleuch-
tungsstufe blinkt.
3. Berühren Sie den Sensor (17) .
Die Anzeige der gewünschten Beleuch-
tungsstufe leuchtet.
4. Berühren Sie den Sensor (17) erneut.
Die Anzeige der Gebläsestufe erscheint,
und das Gebläse startet.
Wird der letzte Arbeitsschritt nicht
ausgeführt, hört die Anzeige nach
ca. 5 Sekunden auf zu blinken und
leuchtet. Die Beleuchtungsstufe ist dann
ebenfalls eingestellt.
Eine Änderung der Beleuchtungsstufe
bleibt nicht erhalten, wenn das Gerät
ausgeschaltet wird.
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-22.
• Zum Einsetzen siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite DE-19.
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. -ar-
mer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie den Fettfilter (21) in regelmä-
ßigen Abständen.
196376_DE_20180518.indd DE-17196376_DE_20180518.indd DE-17 18.05.2018 09:00:1318.05.2018 09:00:13

Pflege und WartungSeite DE-18
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Vor dem Reinigen der Dunstabzugs-
haube oder dem Filterwechsel Netz-
stecker ziehen. Sollte der Netzstecker
schwer zugängig sein, entsprechende
Sicherung ausschalten bzw. heraus-
drehen.
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät
oder mangelhafte Wartung kann dazu
führen, dass Fettrückstände sich entzün-
den.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Gehäuse reinigen
HINWEIS
Gefahr von Sachschäden!
■Verwenden Sie keine scharfen Gegen-
stände oder Scheuerpulver, da diese
die Oberflächen zerkratzen können.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Den Fettfilter nach der Reinigung erst
wieder einsetzen, wenn er völlig ge-
trocknet ist.
Reinigen Sie den Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(19)
2. Öffnen Sie die Abdeckung (19).
196376_DE_20180518.indd DE-18196376_DE_20180518.indd DE-18 18.05.2018 09:00:1318.05.2018 09:00:13

Pflege und Wartung Seite DE-19
(21)
(20)
3. Schieben Sie die Verriegelung (20) des
Fettfilters (21) nach unten, lassen Sie die
Verriegelung (20) wieder los, und entneh-
men Sie den Fettfilter (21) vorsichtig.
4. Waschen Sie den Fettfilter (21) in der
Spülmaschine oder im Spülbecken wie
normales Geschirr aus.
(21)
(22)
(23)(23)
5. Setzen Sie einen Fettfilter (21) mit den
Zapfen (22) in die Aussparungen (23).
6. Schieben Sie die Verriegelung (20) nach
unten; klappen Sie den Fettfilter (21) zu
und lassen Sie die Verriegelung wieder
los.
7. Schließen Sie die Abdeckung (19).
8. Stellen Sie die Stromversorgung wieder
her.
Aktivkohlefilter einsetzen/
ersetzen
Die Aktivkohlefilter dienen der Geruchsbesei-
tigung. Sie müssen erneuert werden, wenn
die beim Kochen entstehenden Gerüche nicht
mehr ausreichend gefiltert werden.
Bei häufigem Gebrauch sollten Sie die Filter
regelmäßig erneuern, mindestens aber alle 6
Monate überprüfen.
Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-22.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(21)
(20)
2. Schieben Sie die Verriegelung (20) eines
Fettfilters (21) nach unten, lassen Sie die
Verriegelung (20) wieder los, und entneh-
men Sie den Fettfilter (21) vorsichtig.
196376_DE_20180518.indd DE-19196376_DE_20180518.indd DE-19 18.05.2018 09:00:1418.05.2018 09:00:14

Pflege und WartungSeite DE-20
(24)
(25)
3. Nur beim Ersetzen: Lösen Sie den Ak-
tivkohlefilter (24), indem Sie die beiden
Verriegelungen (25) herunterdrücken, und
entnehmen Sie ihn.
(24)
(26)
(25)
(27)
(28)
4. Setzen Sie den neuen Aktivkohlefilter (24)
wie dargestellt mit den Zapfen (26) in die
Aussparungen (27) am Boden des Motor-
raumrahmens (28). Lassen Sie dabei die
Verriegelungen (25) einrasten.
(21)
(20)
(22)
(23)
5. Setzen Sie einen Fettfilter (21) mit den
Zapfen (22) in die Aussparungen (23).
6. Schieben Sie die Verriegelung (20) nach
unten; klappen Sie den Fettfilter (21) zu
und lassen Sie die Verriegelung (20) wie-
der los.
7. Schließen Sie die Abdeckung (19) wieder.
8. Stellen Sie die Stromversorgung wieder
her.
9. Entsorgen Sie den verbrauchten Kohlefil-
ter im Hausmüll.
Beleuchtung auswechseln
WARNUNG
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt
LEDs mit dem ILCOS D-Code
DSL-4-S-350, DC 12 V, 4W.
196376_DE_20180518.indd DE-20196376_DE_20180518.indd DE-20 18.05.2018 09:00:1518.05.2018 09:00:15
