SY-3503C-E4-C55-L52-600
Wandhaube

InhaltsverzeichnisSeite DE-2
Inhaltsverzeichnis
Bevor
S
ie das
G
erät benut-
z
en, le sen
S
ie bit te zu erst
die
S
i cher heits hin wei se und
die
G
e brauchs an lei tun
g
au
f
merksam
durch. Nur so können
S
ie alle Funk ti-
o nen si cher und zu ver l
ä
s si
g
nut zen.
Beachten
S
ie unbedin
g
t auch die nationa-
l
en Vorschri
f
ten in Ihrem Land, die zusätz-
l
ich zu den in dieser Anleitun
g
g
enannten
Vorschri
f
ten
g
ülti
g
sind.
Bewahren
S
ie alle
S
icherheitshinweise
u
nd Anweisun
g
en
f
ür die Zukun
f
t au
f
.
G
eben
S
ie alle
S
icherheitshinweise und
Anweisun
g
en an den nach
f
ol
g
enden Ver-
w
e
n
de
r
des
Pr
odu
kt
s
w
e
it
e
r.
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3
Lieferumfang . . . . . . . . . . . . . . . . . . DE-3
Lieferung kontrollieren . . . . . . . . . . . DE-3
Verpackungs-Tipps . . . . . . . . . . . . . DE-3
Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . DE-4
Bestimmungsgemäßer Gebrauch . . DE-4
Begriffserklärung . . . . . . . . . . . . . . . DE-4
Symbolerklärung . . . . . . . . . . . . . . . DE-4
Sicherheitshinweise . . . . . . . . . . . . . DE-4
Bedienung . . . . . . . . . . . . . . . . . . . . . . DE-8
Voraussetzungen für die sichere
Bedienung . . . . . . . . . . . . . . . . . . . . DE-8
Bedienelemente . . . . . . . . . . . . . . . . DE-8
Ein-/Ausschalten . . . . . . . . . . . . . . . DE-8
Leistungsstufe wählen . . . . . . . . . . . DE-8
Beleuchtung . . . . . . . . . . . . . . . . . . . DE-8
Abschaltverzögerung . . . . . . . . . . . . DE-8
Aktivkohlefilter . . . . . . . . . . . . . . . . . DE-8
Energiespartipps . . . . . . . . . . . . . . . DE-9
Pflege und Wartung . . . . . . . . . . . . . DE-10
Gehäuse reinigen . . . . . . . . . . . . . . DE-10
Fettfilter reinigen . . . . . . . . . . . . . . . DE-10
Aktivkohlefilter einsetzen/ersetzen. .DE-11
Beleuchtung auswechseln . . . . . . . DE-12
Umluft- oder Abluftbetrieb? . . . . . . . . DE-13
Umluftbetrieb . . . . . . . . . . . . . . . . . DE-13
Abluftbetrieb . . . . . . . . . . . . . . . . . . DE-13
Vorbereitungen zur Montage . . . . . . DE-14
Für Abluftbetrieb . . . . . . . . . . . . . . . DE-14
Stromanschluss . . . . . . . . . . . . . . . DE-14
Benötigtes Montagematerial . . . . . . . DE-15
Teileliste . . . . . . . . . . . . . . . . . . . . . DE-15
Schrauben . . . . . . . . . . . . . . . . . . . DE-15
Werkzeuge und Hilfsmittel . . . . . . . DE-15
Montage . . . . . . . . . . . . . . . . . . . . . . DE-16
Platzbedarf . . . . . . . . . . . . . . . . . . . DE-16
Befestigungsmaße . . . . . . . . . . . . . DE-16
Voraussetzung für die sichere
Montage . . . . . . . . . . . . . . . . . . . . . DE-16
Bohrlöcher setzen . . . . . . . . . . . . . DE-17
Dunstabzugshaube anbringen . . . . DE-17
Abluftschlauch anbringen . . . . . . . DE-18
Kaminblende montieren . . . . . . . . . DE-18
Abluftschlauch fixieren
(nur bei Abluftbetrieb) . . . . . . . . . . . DE-18
Letzte Schritte . . . . . . . . . . . . . . . . DE-19
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-20
Unser Service . . . . . . . . . . . . . . . . . . DE-21
Allgemeiner Service . . . . . . . . . . . . DE-21
Ersatzteile . . . . . . . . . . . . . . . . . . . . DE-21
Aktivkohlefilter bestellen . . . . . . . . . DE-21
Umweltschutz . . . . . . . . . . . . . . . . . . DE-22
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . DE-22
Aktivkohlefilter entsorgen . . . . . . . . DE-22
Verpackung . . . . . . . . . . . . . . . . . . DE-22
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014 . . . . . . . . . . . . . DE-23
Produktinformation gemäß
VO (EU) Nr. 66/2014 . . . . . . . . . . . . . DE-24
Technische Daten . . . . . . . . . . . . . . . DE-25

Lieferung Seite DE-3
Lieferung

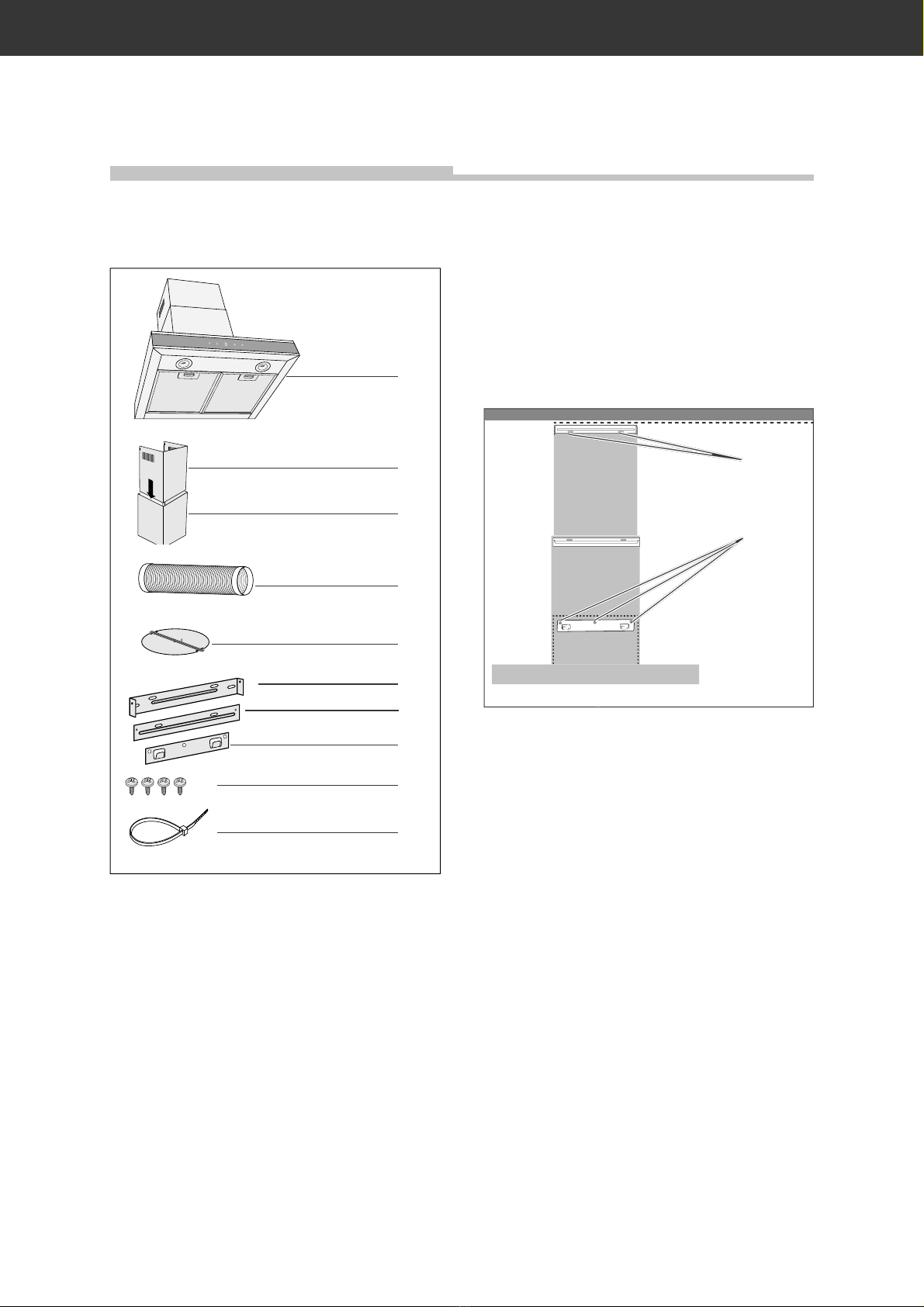

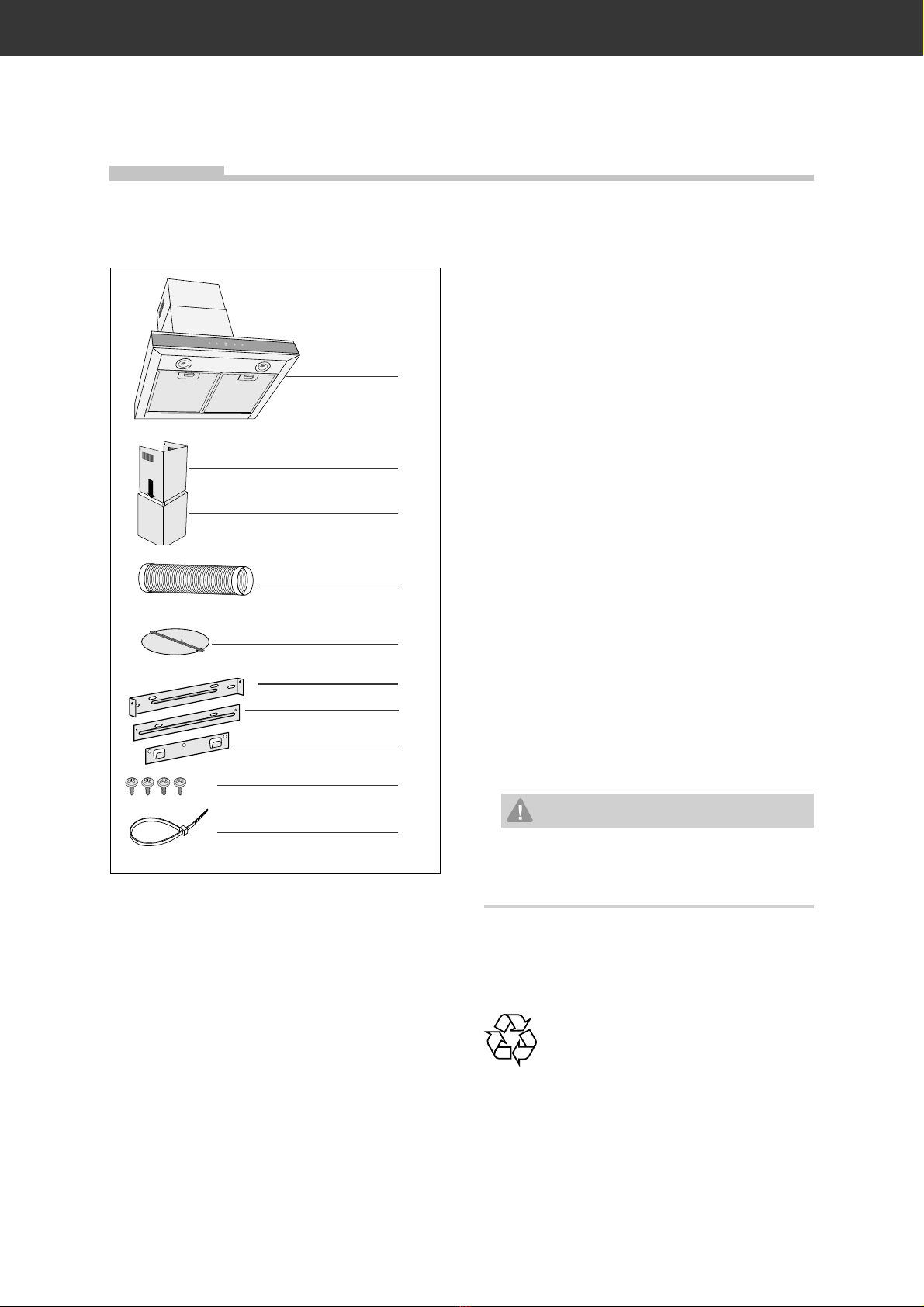

Lieferumfang
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9)
4
4 Blechschrauben
4,0 × 8
4,0 × 8 mm
(10) Kabelbinder
Nicht zum Lieferumfang gehören
– die zur Montage benötig ten Schrauben und
Dübel, da deren Art und Abmessungen von
der Wandbeschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten (siehe „Benötigtes Montagemateri-
al“ auf Seite DE-15).
–ein Aktivkohlefilter. Dieser wird nur
für den Umluftbetrieb benötigt.
Zubehör-Bestellung siehe „Unser Service“
auf Seite DE-21.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Belassen Sie die blauen Schutzfolien auf
den Metallflächen.
3. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
4. Prüfen Sie, ob die Lieferung vollständig ist.
5. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
6. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-21).
WARNUNG!
Stromschlaggefahr!
■Nie ein beschädigtes Gerät in
Betrieb nehmen.
Verpackungs-Tipps
Sollten es Ihre räumlichen Ver-
hältnisse zulassen, empfehlen wir
Ihnen, die Verpackung zumindest
während der Garantiezeit aufzubewahren.
Sollte das Gerät zur Reparatur eingeschickt
werden müssen, ist es nur in der Originalver-
packung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen
möchten, entsorgen Sie diese bitte umwelt-
freundlich.

Zu Ihrer SicherheitSeite DE-4
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch- und
Bratdünsten über einer Kochstelle im privaten
Haushalt bestimmt,. Es ist nicht für den ge-
werblichen Einsatz ausgelegt.
Verwenden Sie das Gerät ausschließlich wie
in dieser Gebrauchsanleitung beschrieben.
Jede andere Verwendung gilt als nicht be-
stimmungsgemäß und kann zu Sachschäden
oder sogar zu Personenschäden führen. Der
Hersteller übernimmt keine Haftung für Schä-
den, die durch nicht bestimmungsgemäßen
Gebrauch entstanden sind.
Begriffserklärung
Folgende Si gnal begriffe finden Sie in dieser
Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem mittleren Risiko grad, die,
wenn sie nicht vermieden wird, den Tod oder
eine schwere Verletzung zur Folge haben
kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem niedrigen Risiko grad, die,
wenn sie nicht vermieden wird, eine geringfü-
gige oder mäßige Verletzung zur Folge haben
kann.
HINWEIS
Dieser Signalbegriff warnt vor möglichen
Sachschäden.
Dieses Symbol verweist auf nützliche
Zusatzinformationen.
Symbolerklärung
Schutzklasse 1
Zerbrochene Schutzab deckung
sofort ersetzen
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine Si-
cherheitshinweise, die Sie zu Ihrem eigenen
Schutz und zum Schutz Dritter stets beachten
müssen. Beachten Sie auch die Warnhinwei-
se in den einzelnen Kapiteln zu Bedienung,
Aufbau etc.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren spannungsführender Teile
kann zu schweren Verletzungen oder zum
Tod führen.
■ Gerät nur in Innenräumen verwenden.
Nicht in Feuchträumen oder im Regen
betreiben.
■ Gerät genau gemäß dieser Gebrauchs-
anleitung montieren und installieren. Dies
gilt auch für die Befestigung der Schrau-
ben.
■ Gerät nicht in Betrieb nehmen oder weiter
betreiben, wenn es
– sichtbare Schäden aufweist, z. B. die An-
schlussleitung defekt ist;
– Rauch entwickelt oder verbrannt riecht;
– ungewohnte Geräusche erzeugt.
In einem solchen Fall Netzstecker aus der
Steckdose ziehen und unseren Service
kontaktieren (siehe Seite DE-21).
■ Das Gerät entspricht der Schutzklasse 1
und darf nur an eine Steckdose mit ord-
nungsgemäß installiertem Schutzleiter
angeschlossen werden. Achten Sie beim
Anschließen darauf, dass die richtige
Zu Ihrer Sicherheit

Zu Ihrer Sicherheit Seite DE-5
Spannung anliegt. Nähere Informationen
hierzu fi nden Sie auf dem Typenschild.
■ Falls der Netzstecker nach dem Einbau
nicht mehr zugänglich ist, muss eine allpo-
lige Trennvorrichtung gemäß Überspan-
nungskategorie III in der Hausinstallati-
on mit mindestens 3 mm Kontaktabstand
vorgeschaltet sein; hierzu zählen Siche-
rungen, LS-Schalter und Schütze.
■ Niemals das Gehäuse öff nen.
■ Netzkabel / Netzstecker
– Netzkabel so verlegen, dass es nicht zur
Stolperfalle wird.
– Netzkabel nicht knicken oder klemmen
und nicht über scharfe Kanten legen.
– Netzkabel nicht verlängern oder verän-
dern.
– Netzstecker und -kabel von offenem
Feuer und heißen Flächen fernhalten.
– Wenn das Netzkabel des Geräts beschä-
digt ist, muss es durch den Hersteller,
dessen Kundendienst oder eine qualifi-
zierte Fachkraft ausgetauscht werden.
■ Wenn eigenständig oder unsachgemäße
Reparaturen am Gerät vorgenommen
werden, können Sach- und Personen-
schäden entstehen und die Haftungs- und
Garantieansprüche verfallen. Niemals
versuchen, das defekte – oder vermeint-
lich defekte – Gerät selbst zu reparieren.
■ Keine Gegenstände in oder durch die Ge-
häuseöff nungen stecken und sicherstel-
len, dass auch Kinder keine Gegenstän-
de hineinstecken können.
Brandgefahr!
■ Das Gerät ist nicht für den Betrieb mit ei-
ner externen Zeitschaltuhr oder einem ex-
ternen Fernwirk system bestimmt.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■ Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich darin
verfangen oder daran ersticken.
■ Kinder daran hindern, Kleinteile vom Ge-
rät abzuziehen oder aus dem Zubehör-
beutel zu nehmen und in den Mund zu
stecken.
VORSICHT
Gefahren für Kinder und Personen mit einge-
schränkten physischen, sensorischen oder
geistigen Fähigkeiten!
■ Dieses Gerät kann von Kindern ab 8 Jah-
ren sowie von Personen mit reduzierten
physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung
und/oder Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des si-
cheren Gebrauchs unterwiesen wurden
und die daraus resultierenden Gefahren
verstanden haben.
■ Reinigung und Wartung dürfen nicht
durch Kinder durchgeführt werden, es sei
denn, sie werden beaufsichtigt.
■ Kinder dürfen nicht mit dem Gerät spielen
und keinen Zugriff auf das Gerät haben,
wenn sie unbeaufsichtigt sind.

Zu Ihrer SicherheitSeite DE-6
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■ Vor dem Bohren der Löcher für die Wand-
befestigung sicherstellen, dass keine in
der Wand verlegten Leitungen (Strom,
Gas, Wasser etc.) beschädigt werden (mit
einem Leitungssuchgerät überprüfen).
■ Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshaube
nicht verwendet werden, bis die Glas-
abdeckung ersetzt worden ist. Setzen Sie
sich in diesem Fall mit unserem Service in
Verbindung (siehe Seite DE-21).
VORSICHT
Verletzungsgefahr!
■ Bei der Montage beachten, dass einige
Teile scharfe Kanten aufweisen.
■ Zur Montage eine stabile Stehleiter be-
nutzen.
■ Nur Montagematerial verwenden, das
für die Beschaff enheit der Decken und
Wände geeignet ist. Im Zweifelsfall einen
Fachmann befragen.
Brandgefahr!
■ Der Abstand zwischen der Oberfl äche der
Koch stelle und der Unterkante der Ab-
zugshaube muss bei Gasherden minde-
stens 65 cm betragen.
■ Bei Gaskochmulden unbedingt die Ge-
brauchsanleitung der Kochmulde be-
achten! Wenn dort ein größerer Abstand
vorgeschrieben ist, muss dieser berück-
sichtigt werden.
■ Unter der Dunstabzugshaube nicht fl am-
bieren!
■ Frittiert werden darf unter der Dunstab-
zugshaube nur unter ständiger Beobach-
tung.
■ Dunstabzugshaube sauber halten. Fett-
ablagerungen können sich bei starker Hit-
zeeinwirkung entzünden.
■ Dunstabzugshaube nach den Angaben
der Anweisung reinigen.
Verbrennungsgefahr!
■ Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt wer-
den.

Zu Ihrer Sicherheit Seite DE-7
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugshaube
im Abluftbetrieb arbeitet, wird durch das Ge-
bläse Luft entzogen und nach außen trans-
portiert. Wenn in diesem Raum gleichzeitig
raumluftabhängige Feuerstätten wie Gas-
oder andere Brennstoffheizungen in Betrieb
sind, kann diesen der für die Verbrennung
notwendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme er-
lischt und Gas austritt bzw. die Abgase in den
Raum gesogen werden.
■ Ein gefahrloser Betrieb ist möglich,
wenn z. B. durch nicht verschließbare
Öff nungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungsluft
nachströmen kann, und wenn im Aufstel-
lungsraum ein Unterdruck von höchstens
0,04 mbar erreicht wird. Dadurch wird ein
Rücksaugen der Abgase vermieden.
■ Bei einer Beurteilung der erforderlichen
Maßnahmen muss immer der gesamte
Lüftungsverband der Wohnung beach-
tet werden. Ziehen Sie den zuständigen
Schornsteinfegermeister zu Rate.
■ Dunstabzugshaube niemals an einen Be-
lüftungsschacht bzw. Raum- oder Abgas-
kamin anschließen! Die abgeführte Luft
darf nicht in einen Kanal geführt werden,
in dem Warmluft zirkuliert. Die abgesaugte
Luft darf nur durch einen separaten, aus-
schließlich für die Dunstabzugshaube
vorgesehenen Luft kanal nach außen ge-
führt werden.
HINWEIS
Gefahr von Sachschäden!
■ Zum Abluftbetrieb ist ein Wand- bzw. De-
ckendurchbruch mit einem Durchmesser
von mindestens 15,5 cm erforderlich.
■ Wir empfehlen Ihnen, diesen Durchbruch
(Kernbohrung) von einem Fachbetrieb
(Elektroinstallation) vornehmen zu las-
sen.
■ Wird der Abluftschlauch durch eine Au-
ßenwand geführt, muss der Luftaustritt
von außen mit einer Abdeckung mit
selbstöff nenden Schlitzen (nicht im Liefe-
rumfang enthalten) versehen werden. Be-
auftragen Sie damit den Fachbetrieb, der
den Wanddurchbruch vornimmt.
■ Bedenken Sie: Je kürzer das Abzugsrohr
ist und je weniger Krümmungen es hat,
desto größer ist die Wirkung der Abzugs-
haube.
■ Von Bundesland zu Bundesland gelten
unterschiedliche behördliche Vorschriften
im Umgang mit der Ableitung der Abluft.
Fragen Sie Ihren Bezirksschornsteinfeger
um Rat.

BedienungSeite DE-8
Bedienung
Voraussetzungen für die
sichere Bedienung
– Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen.
– Die Dunstabzugshaube ist montiert, wie im
Kapitel „Montage“ auf Seite DE-16 beschrie-
ben.

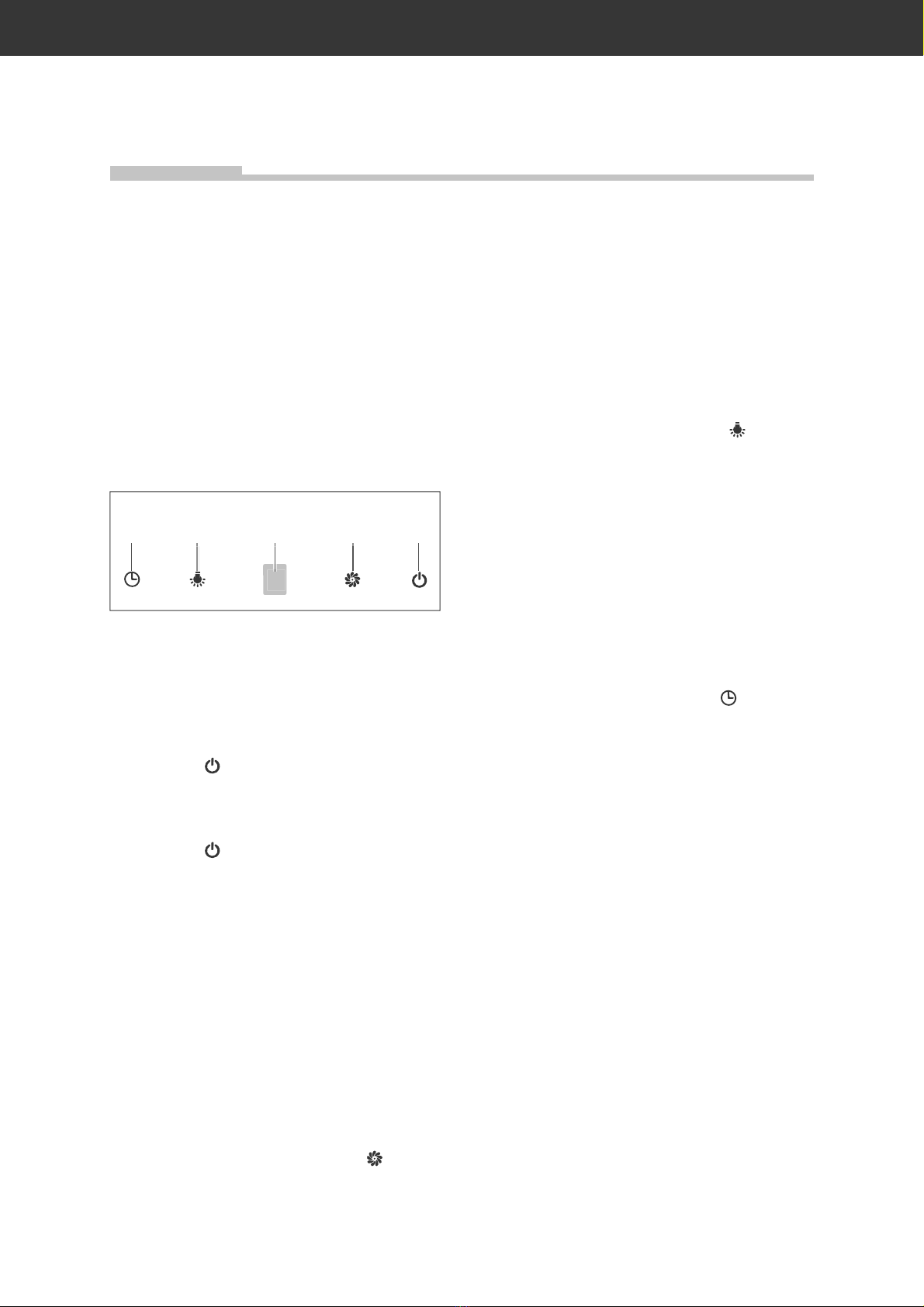

Bedienelemente
8.
(13) (14) (15) (16) (17)
3
3
4
4
8
5
8
5
8
6
6
7
7
Ein-/Ausschalten
Um die Dunstabzugshaube
– einzuschalten, drücken Sie kurz auf die
Taste (17) .
Sie hören einen Signalton, und die Tasten
leuchten blau.
– auszuschalten, drücken Sie kurz auf die
Taste (17) .
Sie hören einen Signalton, und die Be-
leuchtung der Tasten erlischt.
Leistungsstufe wählen
Das Gebläse verfügt über drei Leistungsstu-
fen: 1 „langsam“, 2 „mittel“ und 3 „schnell“.
Nach dem Einschalten arbeitet das Gebläse
mit derselben Stufe, die beim letzten Betrieb
eingestellt war. Das Display (15) zeigt die ak-
tuelle Einstellung.
• Um die gewünschte Leistungsstufe ein-
zustellen, drücken Sie die Taste (16)
gegebenenfalls mehrfach.
• Wenn Sie keinen Gebläsebetrieb benöti-
gen, schalten Sie das Gerät aus.
Beleuchtung
Ihre Dunstabzugshaube ist mit zwei LED-Lam-
pen ausgestattet.
Die Beleuchtung steht Ihnen nach dem Ein-
schalten des Geräts zur Verfügung, sie kann
unabhängig vom Gebläsebetrieb ein- und
ausgeschaltet werden.
• Um die Beleuchtung ein- oder auszuschal-
ten, drücken Sie die Taste (14) .
Abschaltverzögerung
Ihre Dunstabzugshaube ist mit einer Abschalt-
verzögerung ausgestattet. Diese sorgt dafür,
dass sich das Gebläse nach 9 Minuten selbst-
tätig abschaltet.
1. Schalten Sie das Gerät ein und ändern
Sie gegebenenfalls die gewünschte Leis-
tungsstufe.
2. Drücken Sie Timer-Taste (13) .
Im Display leuchtet die Anzeige 9.
Die Zeitanzeige zählt in Minutenschritten
rückwärts. Nach Ablauf der neun Minuten
hören Sie einen Signalton und das Gerät
schaltet sich aus.
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte
dem Kapitel „Unser Service“ auf Seite
DE-21.
• Zum Einsetzen siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite DE-11.

Bedienung Seite DE-9
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. ge-
ruchsarmer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie den Fettfilter (18) in regelmä-
ßigen Abständen.

Pflege und WartungSeite DE-10
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Vor dem Reinigen der Dunstabzugs-
haube oder dem Filterwechsel Netz-
stecker ziehen. Sollte der Netzstecker
schwer zugängig sein, entsprechende
Sicherung ausschalten bzw. heraus-
drehen.
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät oder mangelhafte Wartung kann
dazu führen, dass Fettrückstände sich
entzünden.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Gehäuse reinigen
HINWEIS
Gefahr von Sachschäden!
■Verwenden Sie keine scharfen Gegen-
stände oder Scheuerpulver, da diese
die Oberflächen zerkratzen können.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Fettfilter nach der Reinigung erst wie-
der einsetzen, wenn er völlig getrock-
net ist.
Reinigen Sie die Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(18)
(19)

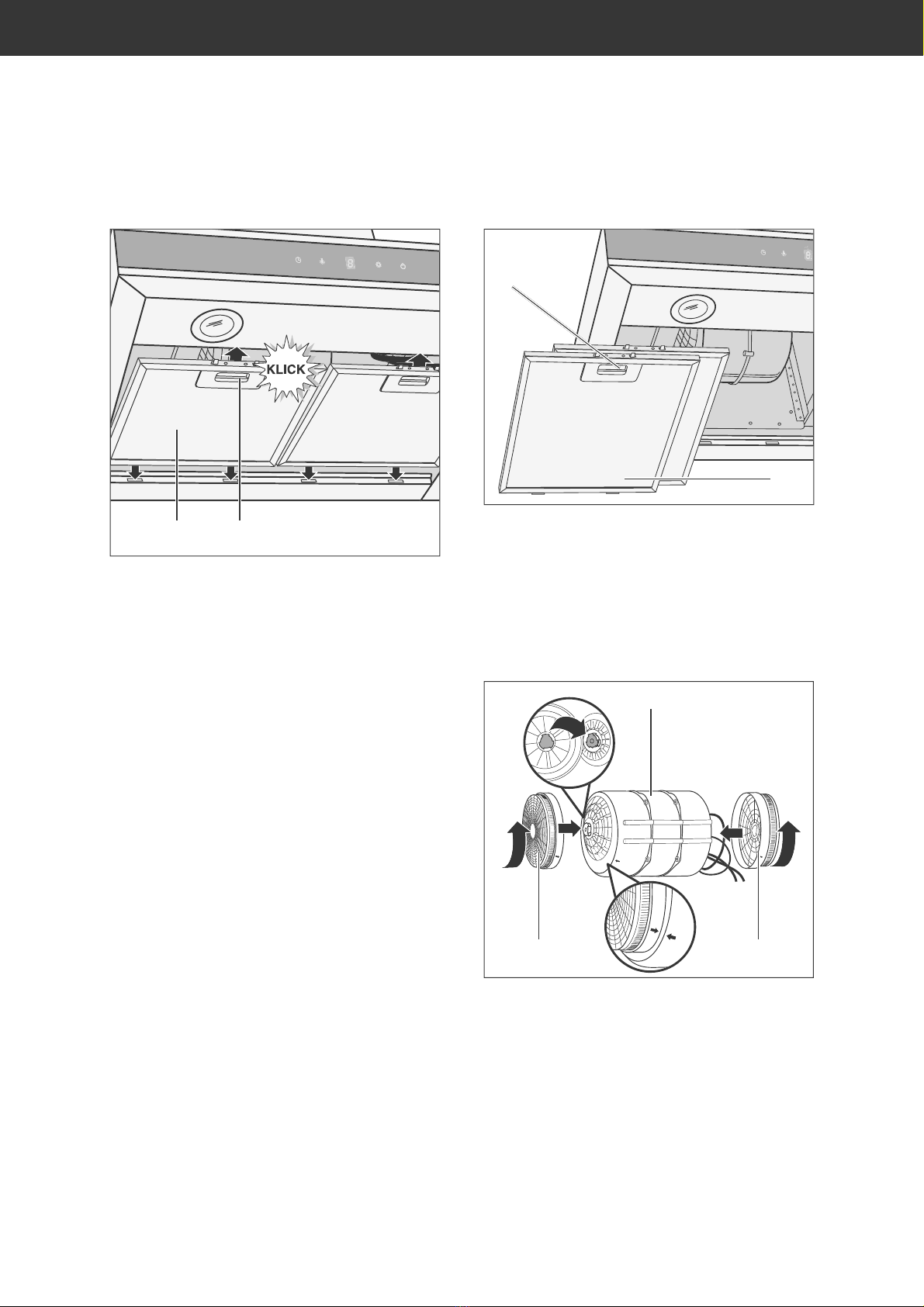

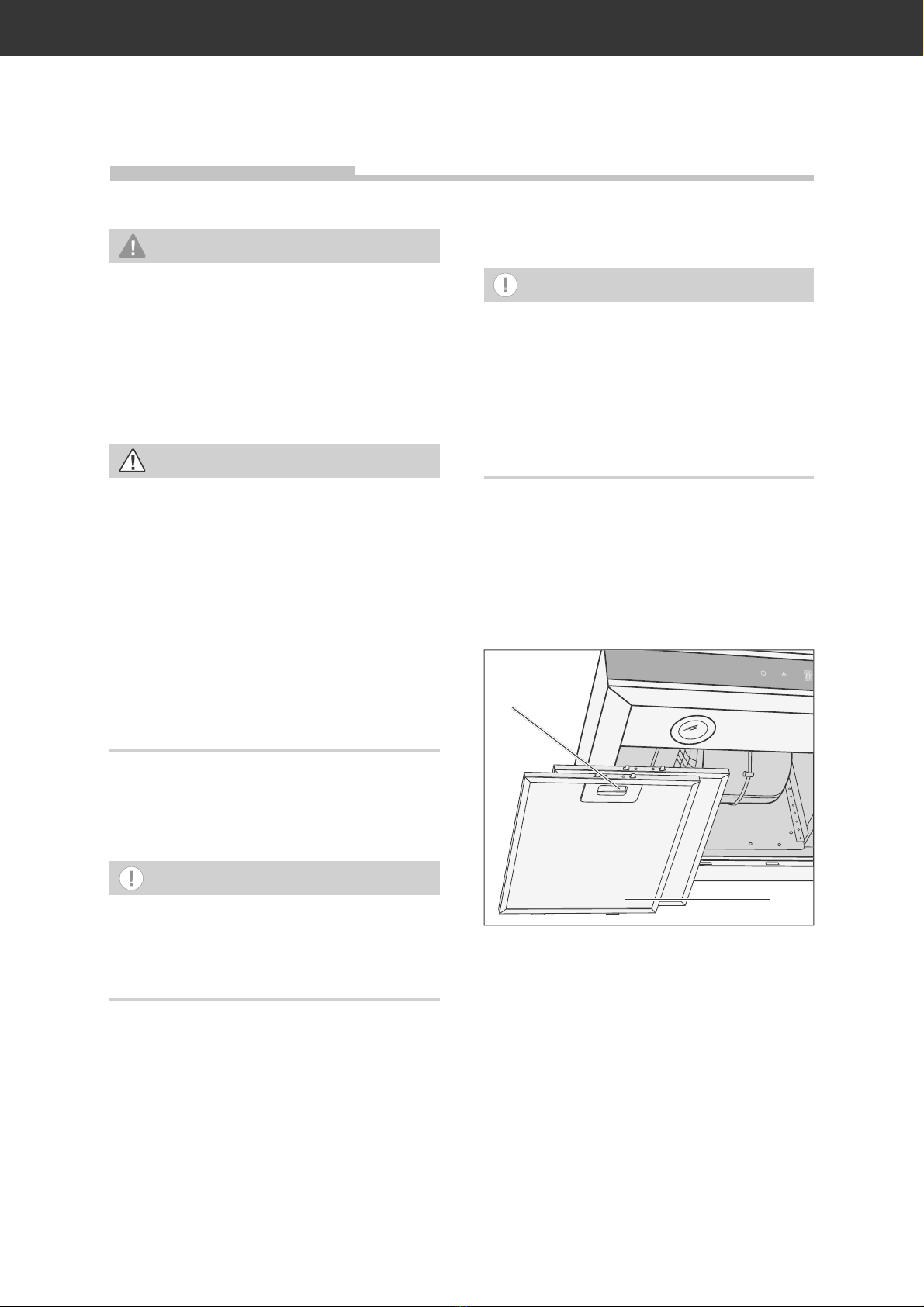

2. Lösen Sie die Verriegelung (19) eines
Fettfilters (18) und entnehmen Sie den
Fettfilter vorsichtig.
3. Wiederholen Sie den Schritt für den zwei-
ten Fettfilter.
4. Waschen Sie die Fettfilter (18) in der Spül-
maschine oder im Spülbecken wie norma-
les Geschirr aus.

Pflege und Wartung Seite DE-11
(18) (19)
5. Setzen Sie einen Fettfilter (18) mit den
Zapfen in die Aussparungen.
6. Schieben Sie die Verriegelung (19) nach
unten; klappen Sie den Fettfilter (18) zu
und lassen Sie die Verriegelung wieder
los.
7. Wiederholen Sie die letzten beiden Schrit-
te für den zweiten Fettfilter.
8. Stellen Sie die Stromversorgung wieder
her.
Aktivkohlefilter einsetzen/
ersetzen
Die Aktivkohlefilter dienen der Geruchsbesei-
tigung. Sie müssen erneuert werden, wenn
die beim Kochen entstehenden Gerüche nicht
mehr ausreichend gefiltert werden.
Bei häufigem Gebrauch sollten Sie die Filter
regelmäßig erneuern. Mindestens alle 6 Mo-
nate überprüfen.
Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-21.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(18)
(19)
2. Lösen Sie die Verriegelung (19) und ent-
nehmen Sie den Fettfilter (18) vorsichtig.
3. Wiederholen Sie den Schritt für den zwei-
ten Fettfilter.
4. Nur beim Ersetzen: Lösen Sie beide Aktiv-
kohlefilter links und rechts des Motors und
nehmen Sie sie heraus.
(20) (20)
(21)
5. Setzen Sie die neuen Aktivkohlefilter (20)
wie dargestellt rechts und links auf den
Motor (21) auf und drehen Sie sie gegen
den Uhrzeigersinn fest. Lassen Sie dabei
die Verriegelungen einrasten.

Pflege und WartungSeite DE-12
(18) (19)
6. Setzen Sie einen Fettfilter (18) mit den
Zapfen in die Aussparungen.
7. Schieben Sie die Verriegelung (19) nach
unten; klappen Sie den Fettfilter (18) zu
und lassen Sie die Verriegelung wieder
los.
8. Wiederholen Sie die letzten beiden
Schritte für den zweiten Fettfilter.
9. Stellen Sie die Stromversorgung wieder
her.
10. Entsorgen Sie die verbrauchten Kohlefil-
ter im Hausmüll.

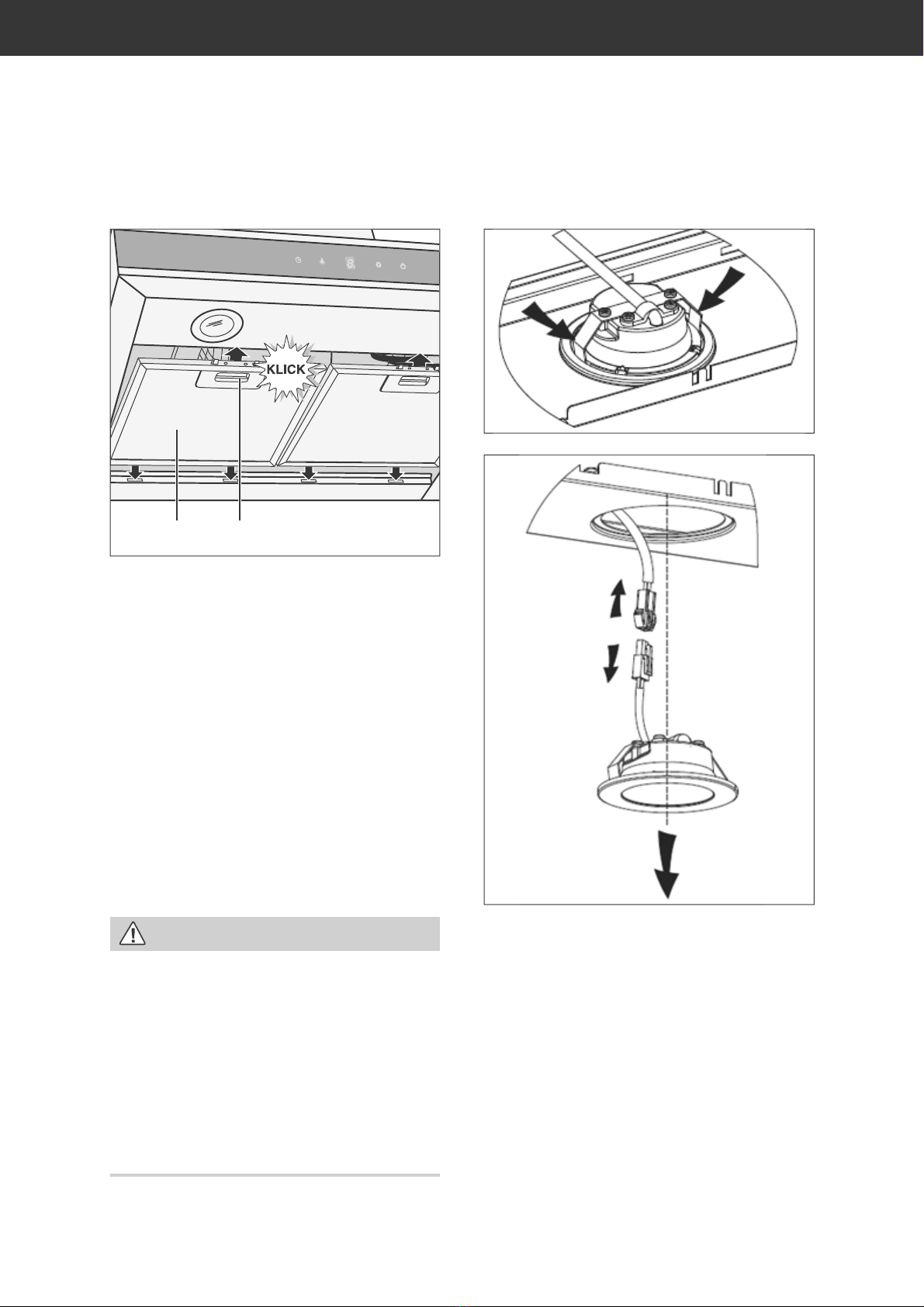

Beleuchtung auswechseln
VORSICHT
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt
LEDs mit dem ILCOS D-Code
DSR-1.5/65-S-64; 2x 1,5 W; DC 12V.

Umluft- oder Abluftbetrieb? Seite DE-13
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchen-
dünste angesaugt und nach der Reinigung
durch die oberen Luftaustrittsöffnungen
der Raumluft wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch Aktivkohlefilter (Geruchsfilter
mit Aktivkohle; nicht im Lieferumfang enthal-
ten, Bezugsquelle (siehe „Unser Service“ auf
Seite DE-21).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
der Aktivkohlefilter lassen Reinigungs- und
Ansaugwirkung nach. Die Aktivkohlefilter
müssen je nach Benutzung erneuert wer-
den; mindestens etwa alle sechs Monate
überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, durch den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich, Ge-
ruchsbelästigung stets sehr gering.
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung/des Hauses
benötigen Sie zum Einbau die Geneh-
migung des Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das
hier beschriebene Gerät.

Vorbereitungen zur MontageSeite DE-14
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschal-
tet sein; hierzu zählen Sicherungen,
LS-Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elek-
trofachbetrieb mit der Installation
beauftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und kein störendes
Kabel sichtbar ist, sollten Sie den Stroman-
schluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden.
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen, alle Vorarbeiten von
einem Fachbetrieb vornehmen zu las-
sen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmes-
ser.
– Wird der Abluftschlauch durch eine Au-
ßenwand geführt, muss der Luftaustritt von
außen mit einer Abdeckung mit selbstöff-
nenden Schlitzen versehen werden (nicht
im Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden (Bögen und Krümmer sind günstiger).
Jede Biegung erhöht den Energiever-
brauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.

Benötigtes Montagematerial Seite DE-15
Benötigtes Montagematerial
Teileliste
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9) 4 Blechschrauben 4,0 × 8 mm
(10) Kabelbinder
Schrauben
Die zur Wandmontage benötig ten Schrauben
und Dübel sind nicht im Lieferumfang enthal-
ten, da deren Art und Abmessungen von der
Wand beschaf fen heit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten.
(11)
(12)
Sie benötigen insgesamt
– 2 Rundkopfschrauben (11) zur Befestigung
der Wandhalterung (6) für die obere
Kaminblende (2)
– 3 Senkkopfschrauben (12) zur Befestigung
der Wandhalterung (8) für die Dunstab-
zugshaube (1), maximal ø 6 mm
– 5 passende Dübel
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (11) und (12).
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– Stabile Stehleiter
– Eine zweite Person zur Hilfe
– Arbeitshandschuhe

MontageSeite DE-16
Montage
Platzbedarf
(a)
(d)
(e)
(c)
(b)
Wichtige Einheiten Maße
in cm
(a) Mindestabstand zwischen
Herd und Unterkante der
Dunstabzugshaube
65-75
(b) Höhe der Dunstabzugshau-
be (1) 34
(c) Höhe der gesamten Kamin-
blende, (2) und (3)* 40 - 78
(d) Höhe des gesamten Geräts,
(1), (2) und (3)* 45 - 83
(e) Platzbedarf oberhalb des
Herdes* 110 - 158
Grafik und Tabelle zeigen Ihnen, welche Ab-
stände Sie mindestens einhalten müssen und
welchen Spielraum Sie bei der Montage ha-
ben.
*Bei Umluftbetrieb müssen die Lüftungs-
schlitze frei bleiben.
Befestigungsmaße
(f)
(g)
Ermittlung Bohrlöcher: Maße
in cm
(f) Höhe der 3 Befestigungsschrau-
ben (12) für Wandhalterung (8): 32,3
(g) Abstand der Bestigungsschrauben
(12) für die Wandhalterung (6):
18,5
Voraussetzung für die sichere
Montage
Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen.

Montage Seite DE-17
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Beachten Sie bei Gaskochmulden un-
bedingt die Gebrauchsanleitung der
Kochmulde! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2. Zeichnen Sie die fünf Bohrlöcher gemäß
obigen Schemas auf der Wand an. Achten
Sie auf den Lochabstand und die waage-
rechte Ausrichtung der Wandhalterungen.
3. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.
Dunstabzugshaube anbringen
(5)
(5)
(h)
1. Setzen Sie die beiden Hälften der Rück-
schlagklappe (5) in die Öffnung oben auf
die Dunstabzugshaube (1).
Achten Sie darauf, dass die Stifte (h) au-
ßen auf den Klappen liegen.
(8)(12)
2. Schrauben Sie die Wandhalterung (8) für
die Dunstabzugshaube mit drei Rundkopf-
schrauben (12) in die Dübel.
3. Hängen Sie die Dunstabzugshaube an die
Wandhalterung (8).

MontageSeite DE-18
Abluftschlauch anbringen
Der Abluftschlauch (4) muss montiert werden,
wenn Sie die Dunstabzugshaube im Abluftbe-
trieb nutzen wollen.
(10)
(4)
1. Stecken Sie das Ende des Abluftschlau-
ches (4) mit dem größeren Durchmesser
(153 mm) auf den geräteseitigen An-
schlussflansch.
2. Sichern Sie das untere Ende des Ablauf-
schlauchs mit dem Kabelbinder (10).
Kaminblende montieren
(6)
1. Schrauben Sie die Wandhalterung für die
obere Kaminblende (6) mit 2 Rundkopf-
schrauben (11) in die vorbereiteten Dübel.
(7)
(3)
(9)
2. Positionieren Sie das Halteblech (7) so
an der unteren Kaminblende (3), dass es
von innen an den Abkantungen anliegt.
(Schrauben- und Langlöcher zeigen nach
oben).
3. Drehen Sie zwei Blechschrauben (9) von
außen durch das Halteblech (7) und die
untere Kaminblende (3). Ziehen Sie die
Schrauben nur leicht an.
(2)
(3)
4. Schieben Sie den oberen Teil (2) der Ka-
minblende in den unteren Teil (3) der Ka-
minblende.
5. Setzen Sie beide Teile der Kaminblende
auf die Dunstabzugshaube. Nutzen Sie
die Aussparungen.
Abluftschlauch fixieren
(nur bei Abluftbetrieb)
• Stecken Sie den Abluftschlauch in
den Anschluss des Wanddurchbruchs
(Schlauch ende mit 150 mm Durchmesser)

Montage Seite DE-19
Letzte Schritte
WARNUNG!
Nehmen Sie nie ein beschädigtes Gerät
in Betrieb.
2
x
(2)(9) (6)
1. Führen Sie das Netzkabel durch die Ka-
minblende und stecken Sie den Netzste-
cker in eine vorschriftsmäßig installierte
Steckdose.
2. Ziehen Sie den oberen Teil der Kamin-
blende (2) bis zur Wandhalterung für die
obere Kaminblende (6) hoch.
3. Schrauben Sie die Kaminblende mit zwei
Blechschrauben (9) fest.
4. Ziehen Sie die blauen Schutzfolien ab.
Die Montage ist damit abgeschlossen.

FehlersuchtabelleSeite DE-20
Fehlersuchtabelle
Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht
um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob
Sie die Störung beseitigen können.
WARNUNG
Stromschlaggefahr bei unsachgemäßer Reparatur!
Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparie-
ren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fach-
kräfte dürfen diese Reparaturen ausführen.
Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und
Beleuchtung funktio-
nieren nicht.
Das Gerät ist vom
Netz getrennt.
Prüfen Sie den richtigen Sitz des Netz-
steckers.
Prüfen Sie die Steckdose mit einem anderen
elektrischen Gerät.
Prüfen Sie die Sicherung.
Beleuchtung
funktioniert nicht.
LED-Lampe defekt. Wenden Sie sich an einen Elektro-Fachbetrieb.
Öl tropft vom Gerät
herunter
Fettfilter verschmutzt. Reinigen Sie den Fettfilter (siehe Seite DE-10).
Umluftbetrieb:
Gerüche werden nicht
ausreichend beseitigt,
schwacher Luftstrom.
Fettfilter verschmutzt. Reinigen Sie den Fettfilter und/oder erneuern
Sie die Aktivkohlefilter (ab Seite DE-10).
Abluftbetrieb:
Schlechte Leistung.
Die Dunstabzugshau-
be hat nicht genü-
gend Zuluft.
Die Dunstabzugshaube hat eine sehr gro-
ße Abluftmenge. Sorgen Sie deshalb für
ausreichende Zuluft, z. B. durch nicht ver-
schließbare Öffnungen in Türen, Fenstern,
Zuluftmauer kästen.
Sicherheitshinweise ab Seite DE-4 beachten.
Der Abluftschlauch ist
geknickt oder zu lang.
Prüfen Sie, ob der Abluftschlauch geknickt
oder zu lang ist.
