Hanseatic SY-6002C-P1-C84-L22-600 User manual

Gebrauchsanleitung
Anleitung/Version:
197680_DE_20210924
Artikel-Nr.: 24312065
Nachdruck, auch
auszugsweise,
nicht gestattet!
SY-6002C-P1-C84-L22-600
Flachschirmhaube

InhaltsverzeichnisSeite DE-2
Inhaltsverzeichnis
Begriffs- und Symbolerklärung . . . . . . DE-3
Sicherheit . . . . . . . . . . . . . . . . . . . . . . DE-4
Bestimmungsgemäßer Gebrauch . . DE-4
Sicherheitshinweise . . . . . . . . . . . . . DE-4
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-9

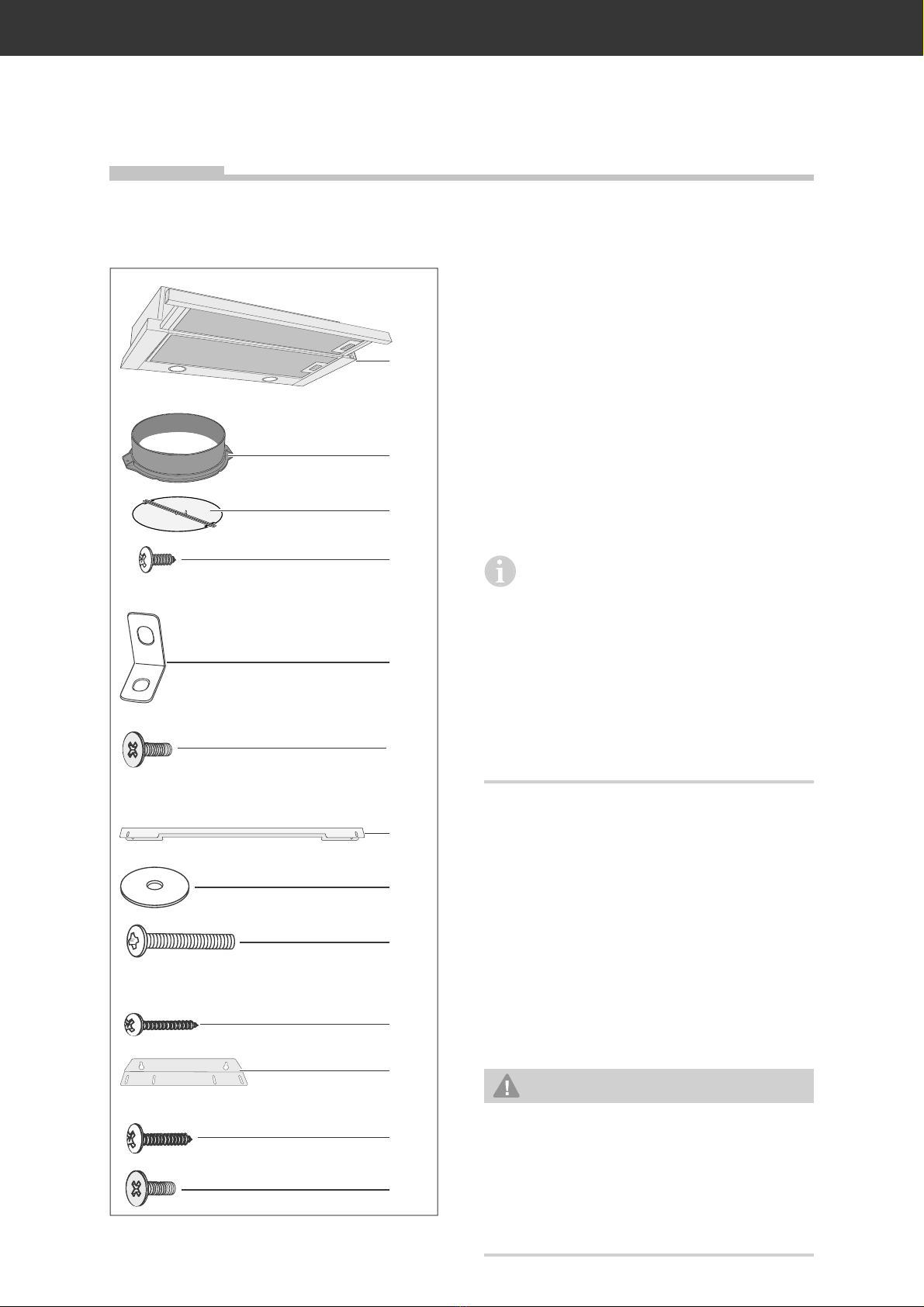

Lieferumfang . . . . . . . . . . . . . . . . . . DE-9
Lieferung kontrollieren . . . . . . . . . . . DE-9
Umluft- oder Abluftbetrieb? . . . . . . . . DE-10
Umluftbetrieb . . . . . . . . . . . . . . . . . DE-10
Abluftbetrieb . . . . . . . . . . . . . . . . . . DE-10
Montage: Erste Schritte . . . . . . . . . . .DE-11
Für Abluftbetrieb. . . . . . . . . . . . . . . .DE-11
Stromanschluss . . . . . . . . . . . . . . . .DE-11
Werkzeuge und Hilfsmittel . . . . . . . DE-12
Bevor Sie beginnen . . . . . . . . . . . . DE-12
Kunststoff-Halterung montieren . . . DE-12
Montage A: Befestigungswinkel
nutzen . . . . . . . . . . . . . . . . . . . . . . . . DE-13
Benötigtes Montagematerial . . . . . DE-13
Schrauben für Wandmontage . . . . DE-13
Befestigungsmaße . . . . . . . . . . . . . DE-13
Bohrlöcher setzen . . . . . . . . . . . . . DE-13
Dunstabzugshaube anbringen. . . . DE-14
Montage B: Befestigung unter
einem Hängeschrank . . . . . . . . . . . . DE-15
Benötigtes Montagematerial . . . . . DE-15
Geeigneter Hängeschrank. . . . . . . DE-15
Hängeschrank vorbereiten. . . . . . . DE-15
Dunstabzugshaube anbringen. . . . DE-16
Montage C: Anbringung in einer
Hängeschranknische . . . . . . . . . . . . DE-17
Benötigtes Montagematerial . . . . . DE-17
Geeignete Schranknische . . . . . . . DE-17
Dunstabzugshaube anbringen. . . . DE-17
Montage: letzte Schritte . . . . . . . . . . DE-18
Bedienung. . . . . . . . . . . . . . . . . . . . . DE-19
Voraussetzungen für die sichere
Bedienung . . . . . . . . . . . . . . . . . . . DE-19
Bedienelemente . . . . . . . . . . . . . . . DE-19
Gebläse ein-/ausschalten . . . . . . . DE-19
Beleuchtung . . . . . . . . . . . . . . . . . . DE-19
Aktivkohlefilter . . . . . . . . . . . . . . . . DE-19
Energiespartipps . . . . . . . . . . . . . . DE-20
Pflege und Wartung . . . . . . . . . . . . . DE-21
Gehäuse reinigen. . . . . . . . . . . . . . DE-21
Fettfilter reinigen. . . . . . . . . . . . . . . DE-21
Aktivkohlefilter einsetzen/ersetzen DE-22
LED-Lampe auswechseln . . . . . . . DE-23
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-24
Service . . . . . . . . . . . . . . . . . . . . . . . DE-25
Allgemeiner Service . . . . . . . . . . . . DE-25
Ersatzteile. . . . . . . . . . . . . . . . . . . . DE-25
Entsorgung und Abfallvermeidung . . DE-26
Unser Beitrag zum Schutz der
Ozonschicht . . . . . . . . . . . . . . . . . . DE-26
Abfallvermeidung . . . . . . . . . . . . . DE-26
Elektro-Altgeräte
umweltgerecht entsorgen. . . . . . . . DE-26
Aktivkohlefilter entsorgen. . . . . . . . DE-26
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014. . . . . . . . . . . . . DE-27
Produktinformation gemäß
VO (EU) Nr. 66/2014. . . . . . . . . . . . . DE-28
Technische Daten . . . . . . . . . . . . . . . DE-29

Begriffs- und Symbolerklärung Seite DE-3
Begriffs- und Symbolerklärung
Folgende Begriffe und Symbole finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem mittleren Risikograd, die,
wenn sie nicht vermieden wird, den Tod oder
eine schwere Verletzung zur Folge haben
kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem niedrigen Risikograd, die,
wenn sie nicht vermieden wird, eine geringfü-
gige oder mäßige Verletzung zur Folge haben
kann.
HINWEIS
Dieser Signalbegriff warnt vor möglichen
Sachschäden.
Dieses Symbol verweist auf
nützliche Zusatzinformationen.
Heiße Oberfläche
Schutzklasse 1
Zerbrochene Schutzabdeckung
sofort ersetzen
Bevor
S
ie das
G
erät benutzen,
l
esen
S
ie bitte zuerst die
S
i-
cherheitshinweise und die
G
e-
brauchsanleitun
g
au
f
merksam durch. Nur
s
o können
S
ie alle Funktionen sicher und
zuverl
ä
ssi
g
nutzen.
Beachten
S
ie unbedin
g
t auch die nationa-
l
en Vorschri
f
ten in Ihrem Land, die zusätz-
l
ich zu den in dieser Anleitun
g
g
enannten
Vorschri
f
ten
g
ülti
g
sind.
Bewahren
S
ie alle
S
icherheitshinweise
u
nd Anweisun
g
en
f
ür die Zukun
f
t au
f
.
G
eben
S
ie alle
S
icherheitshinweise und
Anweisun
g
en an den nach
f
ol
g
enden Ver-
w
e
n
de
r
des
Pr
odu
kt
s
w
e
it
e
r.

SicherheitSeite DE-4
Sicherheit
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch- und
Bratdünsten über einer Kochstelle im privaten
Haushalt bestimmt.
Das Gerät ist nicht für den gewerblichen Ein-
satz ausgelegt.
Es ist nicht geeignet zum Betrieb im Außenbe-
reich oder an nicht-stationären Aufstellungs-
orten (z. B. Schiffe).
Personen, die aufgrund ihrer physischen, sen-
sorischen oder geistigen Fähigkeiten oder Un-
kenntnis nicht in der Lage sind, das Gerät si-
cher zu bedienen, müssen bei der Benutzung
beaufsichtigt werden.
Nehmen Sie keine technischen Veränderun-
gen am Gerät vor.
Verwenden Sie das Gerät ausschließlich wie
in dieser Gebrauchsanleitung beschrieben.
Jede andere Verwendung gilt als nicht be-
stimmungsgemäß und kann zu Sachschäden
oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch nicht bestimmungsgemä-
ßen Gebrauch entstanden sind.
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine Si-
cherheitshinweise, die Sie zu Ihrem eigenen
Schutz und zum Schutz Dritter stets beachten
müssen. Beachten Sie auch die Warnhinwei-
se in den einzelnen Kapiteln zu Bedienung,
Aufbau etc.
Risiken für Kinder
WARNUNG
Erstickungsgefahr!
Kinder können sich in der Verpackungs-
folie verfangen oder Kleinteile verschlu-
cken und ersticken.
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich dar-
in verfangen oder daran ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
Risiken für bestimmte
Personengruppen
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren und darüber sowie von Per-
sonen mit verringerten physischen,
sensorischen oder mentalen Fähig-
keiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie be-
aufsichtigt oder bezüglich des siche-
ren Gebrauchs unterwiesen wurden
und die daraus resultierenden Gefah-
ren verstanden haben.

Sicherheit Seite DE-5
■Reinigung und Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
■Kinder dürfen nicht mit dem Gerät
spielen und keinen Zugriff auf das
Gerät haben, wenn sie unbeaufsich-
tigt sind.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren spannungsführender Tei-
le kann zu schweren Verletzungen oder
zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B.
die Anschlussleitung defekt ist;
–Rauch entwickelt oder verbrannt
riecht;
–ungewohnte Geräusche erzeugt.
In einem solchen Fall Netzstecker aus
der Steckdose ziehen und unseren
Service kontaktieren (siehe „Service“
auf Seite DE-25).
■Das Gerät entspricht der Schutzklas-
se 1 und darf nur an eine Steckdo-
se mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Achten Sie beim Anschließen darauf,
dass die richtige Spannung anliegt.
Nähere Informationen hierzu finden
Sie auf dem Typenschild.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; ziehen Sie gegebenenfalls eine
Fachkraft zurate (siehe Kapitel „Ser-
vice“).
■Das Gerät darf erst nach Abschluss
sämtlicher Installations- und Monta-
gearbeiten an das elektrische Netz
angeschlossen werden.
■Niemals das Gehäuse öffnen.
■Netzkabel / Netzstecker
–Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
–Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
–Netzkabel nicht verlängern oder
verändern.
–Netzstecker und -kabel von offenem
Feuer und heißen Flächen fernhal-
ten.
–Netzstecker nie am Netzkabel aus
der Steckdose ziehen, immer den
Netzstecker selbst anfassen.
–Netzstecker niemals mit feuchten
Händen anfassen.
–Netzstecker und Netzkabel nie in
Wasser oder andere Flüssigkeiten
tauchen.
■Wenn die Netzanschlussleitung des
Geräts beschädigt ist, muss sie durch
den Hersteller oder seinen Kunden-
dienst oder eine qualifizierte Fach-
kraft ersetzt werden, um Gefährdun-
gen zu vermeiden.
■Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen, so wie unser
Service.

SicherheitSeite DE-6
■Eigenständige Reparaturen an dem
Gerät können Sach- und Personen-
schäden verursachen, und die Haf-
tungs- und Garantieansprüche verfal-
len. Niemals versuchen, das defekte
– oder vermeintlich defekte – Gerät
selbst zu reparieren.
■In diesem Gerät befinden sich elektri-
sche und mechanische Teile, die zum
Schutz gegen Gefahrenquellen uner-
lässlich sind. Bei Reparaturen dürfen
ausschließlich Teile verwendet wer-
den, die den ursprünglichen Geräte-
daten entsprechen.
■Im Fehlerfall und vor umfangreichen
Reinigungsarbeiten den Netzstecker
aus der Steckdose ziehen bzw. die Si-
cherung ausschalten/herausdrehen.
■Keine Gegenstände in oder durch die
Gehäuseöffnungen stecken und si-
cherstellen, dass auch Kinder keine
Gegenstände hineinstecken können.
■Gerät niemals mit einem Hochdruck-
oder Dampfreiniger reinigen.
■Gerät regelmäßig auf Schäden prüfen.
VORSICHT!
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät kann zu einem Brand führen.
■Gerät nur an eine ordnungsgemäß
installierte Schutzkontakt-Steckdose
anschließen. Der Anschluss an eine
Steckdosenleiste oder eine Mehrfach-
steckdose ist unzulässig.
■Das Gerät ist nicht für den Betrieb
mit einer externen Zeitschaltuhr oder
einem externen Fernwirksystem be-
stimmt.
Verletzungsgefahr!
■Sicherstellen, dass das Gerät ord-
nungsgemäß befestigt ist. Die Ver-
wendung von Klebstoffen und Klebe-
mitteln zur Befestigung ist nicht
zulässig.
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Gerät genau gemäß dieser Ge-
brauchsanleitung montieren und ins-
tallieren. Dies gilt auch für die Befes-
tigung der Schrauben.
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Leitun-
gen (Strom, Gas, Wasser etc.) beschä-
digt werden (mit einem Leitungssuch-
gerät überprüfen).
■Ein Fehler bei der Anbringung von
Montageschrauben oder Befesti-
gungseinrichtungen entgegen dieser
Anweisung kann eine elektrische Ge-
fährdung hervorrufen.
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-25).

Sicherheit Seite DE-7
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen!
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung
notwendige Sauerstoff entzogen wer-
den. Dies kann dazu führen, dass die
Flamme erlischt und Gas austritt bzw.
die Abgase in den Raum gesogen wer-
den.
■Ein gefahrloser Betrieb ist möglich,
wenn z.B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforderli-
chen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Ziehen Sie
den zuständigen Schornsteinfeger-
meister zu Rate.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.

SicherheitSeite DE-8
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5 cm er-
forderlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch
eine Außenwand geführt, muss der
Luftaustritt von außen mit einer Ab-
deckung mit selbstöffnenden Schlit-
zen (nicht im Lieferumfang enthal-
ten) versehen werden. Beauftragen
Sie damit den Fachbetrieb, der den
Wanddurchbruch vornimmt.
■Bedenken Sie: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Abzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche
Vorschriften im Umgang mit der Ab-
leitung der Abluft. Fragen Sie Ihren
Bezirksschornsteinfeger um Rat.

Lieferung Seite DE-9
Lieferung
Lieferumfang
(1)
(4)
(10)
(6)
(2)
(3)
(5)
(11)
(8)
(7)
(9)
(12)
(13)
(1) Dunstabzugshaube, 1×
(2) Kunststoff-Halterung, 1×
(3) Rückschlagklappe, 1×
(4) Schrauben 4,0 × 8,0 mm, 2×
(5) Befestigungswinkel, 2×
(6) Schraube 4,0 × 10,0 mm, 2×
(7) Halteblech, lang, 1×
(8) Unterlegscheibe, 6×
(9) Schraube 4,0 × 35,0 mm, 6×
(10) Schraube 3,0 × 12,0 mm, 2×
(11) Halteblech, kurz, 2×
(12) Schraube 4,0 × 18,0 mm, 4×
(13) Schraube 4,0 × 10,0 mm, 6×
Nicht zum Lieferumfang gehören
– die zur Montage benötigten Schrauben und
Dübel, da deren Art und Abmessungen von
der Wandbeschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten.
– ein Aktivkohlefilter. Dieser wird nur für den
Umluftbetrieb benötigt.
Zubehör-Bestellung siehe „Service“ auf
Seite DE-25.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
5. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-25).
WARNUNG!
Stromschlaggefahr!
Das Berühren von spannungsführenden
Teilen kann zu schweren Verletzungen
oder zum Tod führen.
■Nie ein beschädigtes Gerät in Betrieb
nehmen.

Umluft- oder Abluftbetrieb?Seite DE-10
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchen-
dünste angesaugt und nach der Reinigung
durch die oberen Luftaustrittsöffnungen
der Raumluft wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch Aktivkohlefilter (Geruchsfilter
mit Aktivkohle; nicht im Lieferumfang enthal-
ten, Bezugsquelle (siehe „Service“ auf Seite
DE-25).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
der Aktivkohlefilter lassen Reinigungs- und
Ansaugwirkung nach. Die Aktivkohlefilter
müssen je nach Benutzung erneuert wer-
den; mindestens etwa alle sechs Monate
überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, durch den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich, Ge-
ruchsbelästigung stets sehr gering.
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung/des Hauses
benötigen Sie zum Einbau die Geneh-
migung des Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie
zeigen nicht das hier beschriebene Gerät.

Montage: Erste Schritte Seite DE-11
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen, alle Vorarbeiten von
einem Fachbetrieb vornehmen zu las-
sen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmes-
ser.
– Wird der Abluftschlauch durch eine Au-
ßenwand geführt, muss der Luftaustritt von
außen mit einer Abdeckung mit selbstöff-
nenden Schlitzen versehen werden (nicht
im Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden(BögenundKrümmersindgünstiger).
Jede Biegung erhöht den Energiever-
brauch.
Montage: Erste Schritte
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschal-
tet sein; hierzu zählen Sicherungen,
LS-Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elekt-
rofachbetrieb mit der Installation be-
auftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.

Montage: Erste SchritteSeite DE-12
Damit die Dunstabzugshaube später volle
Leistung bringen kann und kein störendes
Kabel sichtbar ist, müssen Sie den Stroman-
schluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden.
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– bei Wandmontage Bohrmaschine mit Stein-
bohrer
–Maßband/Zollstock
– Wasserwaage und Bleistift
– stabile Stehleiter
– Arbeitshandschuhe
– eine weitere Person zur Hilfe
Bevor Sie beginnen
• Lesen Sie das Kapitel „Sicherheit“ auf Sei-
te DE-4 und alle Sicherheitshinweise.
Kunststoff-Halterung
montieren
(2)
(4)
Die Kunststoff-Halterung mit Rückschlag-
klappe muss in jedem Fall montiert werden
– gleichgültig, ob die Dunstabzugshaube an
der Wand oder in einem Hängeschrank an-
gebracht werden soll.
Setzen Sie die Kunststoff-Halterung (2) oben
auf die Dunstabzugshaube.
1. Befestigen Sie sie mit den beiden Schrau-
ben (4).

Montage A: Befestigungswinkel nutzen Seite DE-13

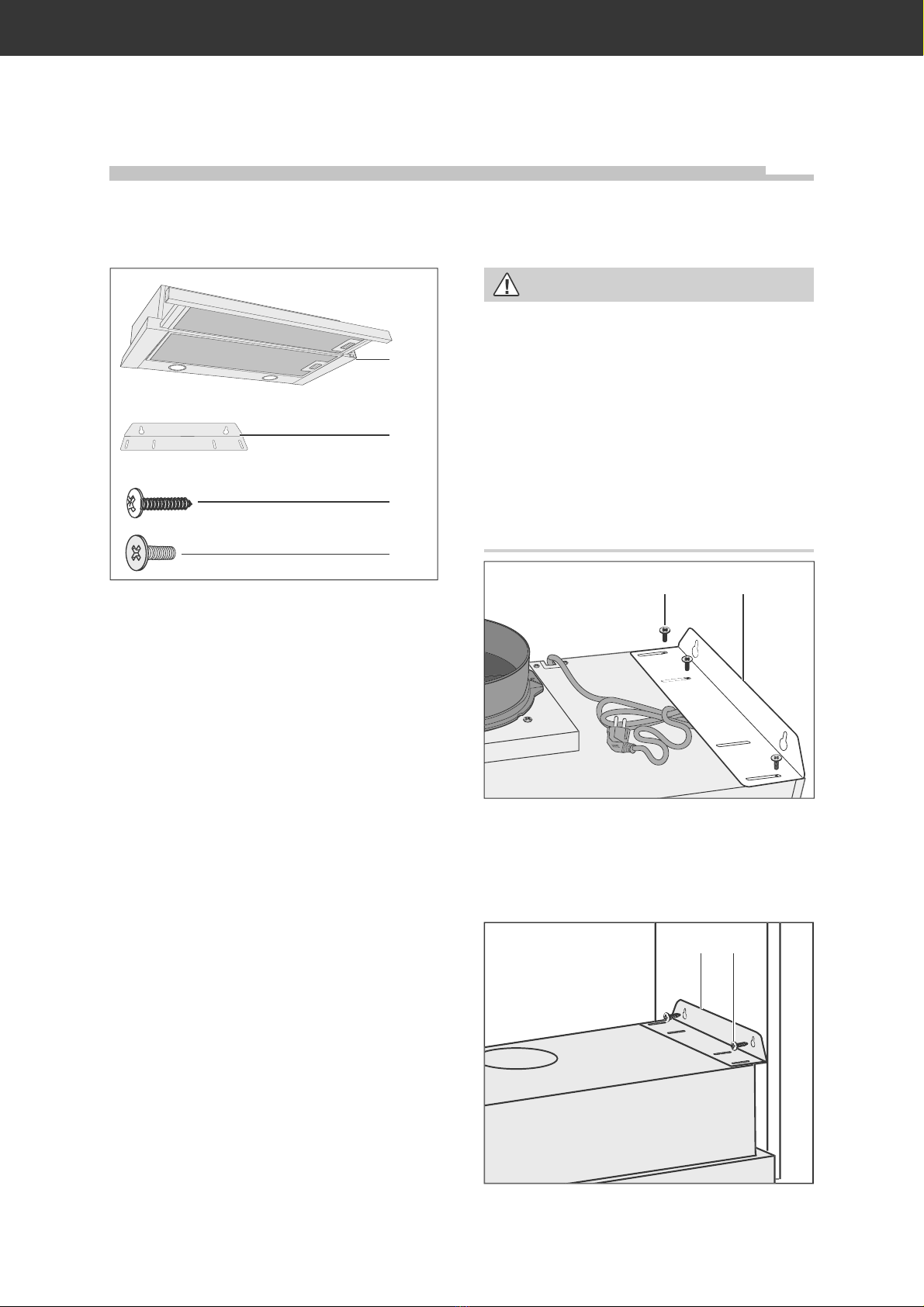

Montage A: Befestigungswinkel nutzen
Benötigtes Montagematerial
(1)
(6)
(5)
(1) Dunstabzugshaube, 1×
(5) Befestigungswinkel, 2×
(6) Schraube 4,0 × 10,0 mm, 2×
Schrauben für Wandmontage
Die zur Wandmontage benötigten Schrauben
und Dübel sind nicht im Lieferumfang enthal-
ten, da deren Art und Abmessungen von der
Wandbeschaffenheit abhängig sind. Bitte las-
sen Sie sich hierzu im Fachhandel beraten.
(22)
(5)
Zum Aufhängen und Sichern benötigen Sie
zusätzlich zum LIeferumfang:
– 2 Flachkopfschrauben à 4,0 × 30,0 mm
samt passender Dübel zum Fixieren des
Befestigungswinkeln (5).
– 2 Rundkopfschrauben für die Schlüssel-
lochöffnungen (22) à 4,0 × 30,0 mm samt
passender Dübel.
Befestigungsmaße
(a)
(b) (c)
(d)
(e)
(a) Mindestabstand zwischen Herd und Un-
terkante der Dunstabzugshaube (1):
65-75 cm
(b) Höhe, auf der Rundkopfschrauben (22)
anzubringen sind: 15,0 cm
(c) Höhe der Schrauben für den Befesti-
gungswinkel (5):
18,8 cm
(d) Abstand zwischen den Schrauben:
51,6 cm
(e) Abstand zwischen den Schlüssel-
loch-Öffnungen (21): 49,6 cm
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.

Montage A: Befestigungswinkel nutzenSeite DE-14
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2. Zeichnen Sie die vier Bohrlöcher gemäß
des Schemas auf Seite DE-13 auf der
Wand an. Achten Sie auf den Lochab-
stand.
3. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.
Dunstabzugshaube anbringen
(5)
(6)
1. Schrauben Sie die beiden Befestigungs-
winkel (5) mit den Schrauben (6) in die
Aussparungen auf der Oberseite der
Dunstabzugshaube.
(22)
2. Schrauben Sie die beiden Rundkopf-
schrauben 4 × 30 für die Schlüssel-
lochöffnungen (22) zum Aufhängen der
Dunstabzugshaube in die Dübel.
Zwischen Wand und Schraubenkopf
muss ausreichend Platz bleiben, damit
die Dunstabzugshaube mit den Schlüssel-
lochöffnungen aufgehängt werden kann.
3. Hängen Sie die Dunstabzugshaube an
den Schlüssellochöffnungen (21) vorsich-
tig an den beiden Rundkopfschrauben (22)
auf.
4. Nehmen Sie die Dunstabzugshaube gege-
benenfalls wieder ab, um die Schrauben
weiter hinein- oder herauszudrehen, damit
eine gute Verbindung mit der Wand be-
steht.
5. Sichern Sie den Befestigungswinkel (5)
mit den zugekauften Flachkopfschrauben
à 4 × 30 und Dübeln.
Die Dunstabzugshaube ist montiert.

Montage B: Befestigung unter einem Hängeschrank Seite DE-15
Montage B: Befestigung unter einem Hängeschrank
Benötigtes Montagematerial
(1)
(8)
(7)
(9)
(10)
(1) Dunstabzugshaube, 1×
(7) Halteblech, lang, 1×
(8) Unterlegscheibe, 6×
(9) Schraube 4,0 × 35,0 mm, 6×
(10) Schraube 3,0 × 12,0 mm, 2×
Geeigneter Hängeschrank
(c)
(b) (a)
Das Schrankelement muss folgende Bedin-
gungen erfüllen:
– Mindestabstand zwischen Herd und Un-
terkante der Dunstabzugshaube (1):
650-750 mm.
– der Hängeschrank muss genau über dem
Kochfeld hängen.
– Mindestmaße des Hängeschranks:
– (a) 600 mm breit
– (b) 280 mm tief
– (c) 176 mm hoch
Hängeschrank vorbereiten
(e)
(d)
1. Sägen Sie eine Luftaustrittsöffnung (d)
von mindestens Ø 16,0 cm.
210
(e)
210
50
55
516
60
67
194
Angaben in mm
2. Sägen Sie eine rechteckige Öffnung (e)
von 210 × 210 mm aus. Halten Sie dabei
die seitlichen Abstände gemäß obiger
Zeichnung ein.

Montage B: Befestigung unter einem HängeschrankSeite DE-16
Dunstabzugshaube anbringen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
(f)
(g)
(h)
(i)
1. Markieren Sie die sechs Bohrlöcher im
Hängeschrank vor:
(f): 60 mm
(g): 194 mm
(h): 516 mm
(i): (Schrankbreite - 516 mm) / 2
(9)
(8)
2. Setzen Sie die Dunstabzugshaube ein
und fixieren Sie sie mit den sechs Schrau-
ben (9) und den Unterlegscheiben (8).
(7)(10)
3. Um der Dunstabzugshaube stabilen Halt
zu geben, drehen Sie die Schrauben (10)
von unten durch die Öffnungen des Halte-
blechs (7).
Die Dunstabzugshaube ist montiert.

Montage C: Anbringung in einer Hängeschranknische Seite DE-17
Montage C: Anbringung in einer Hängeschranknische
Benötigtes Montagematerial
(1)
(11)
(12)
(13)
(1) Dunstabzugshaube, 1×
(11) Halteblech, kurz, 2×
(12) Schraube 4,0 × 18,0 mm, 4×
(13) Schraube 4,0 × 10,0 mm, 6×
Geeignete Schranknische
– Mindestabstand zwischen Herd und Un-
terkante der Dunstabzugshaube (1):
65-75 cm.
– der Hängeschrank muss genau über dem
Kochfeld hängen.
– Die Schranknische muss folgende Bedin-
gungen erfüllen:
– 60,0 cm breit
– 28,0 cm tief
– > 20,0 cm hoch
Dunstabzugshaube anbringen
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
(13) (11)
1. Drehen Sie die sechs Schrauben (13)
durch die Haltebleche (11) in die vorgese-
henen Öffnungen der Dunstabzugshaube.
Drehen Sie sie nicht zu fest, die Halteble-
che müssen verschiebbar bleiben.
(12)(11)

Montage C: Anbringung in einer HängeschranknischeSeite DE-18
Montage: letzte Schritte
1. Falls Sie die Dunstabzugshaube im Ab-
luftbetrieb nutzen möchten, setzen Sie die
Aktivkohlefilter ein.
– Die Bestellnummer finden Sie im Kapitel
„Service“ auf Seite DE-25.
– Zur Anbringung siehe „Aktivkohlefilter
einsetzen/ersetzen“ auf Seite DE-22
2. Positionieren Sie die Dunstabzugshaube
an der gewünschten Position und schrau-
ben Sie die beiden Haltebleche (11) mit
den vier Schrauben (12) an den Seiten-
wänder der Nische fest.
(13)
(11)
3. Justieren Sie die Dunstabzugshaube, so
dass sie mittig in der Nische sitzt und zie-
hen Sie die sechs Schrauben (13) fest.
Die Dunstabzugshaube ist montiert.
2. Stecken Sie den Netzstecker in eine vor-
schriftsmäßig installierte Steckdose.
Die Dunstabzugshaube ist betriebsbereit.

Bedienung Seite DE-19
Bedienung
Voraussetzungen für die
sichere Bedienung
• Lesen Sie das Kapitel „Sicherheit“ ab Sei-
te DE-4 und alle Sicherheitshinweise.
• Montieren Sie die Dunstabzugshaube auf
die gewünschte Art, wie in dem entspre-
chenden Kapitel beschrieben.
Bedienelemente
(15)
(14)
(16)
Die Bedienelemente befinden sich am vorde-
ren rechten Rand des Gehäuses.
Gebläse ein-/ausschalten
(15)
DasGebläseverfügtüber zweiLeistungsstufen:
I „langsam“ und II „schnell“.
Um die Dunstabzugshaube einzuschalten,
1. Ziehen Sie den Flachschirm (14) nach
vorne.
2. Legen Sie den Kippschalter (15) auf die
gewünschte Leistungsstufe.
Um die Dunstabzugshaube auszuschalten,
1. Legen Sie den Kippschalter (15) in die Po-
sition „O“.
2. Schieben Sie den Flachschirm (14) zu-
rück.
Bitte beachten: Das Zurückschieben des
Flachschirms beendet den Gebläsebetrieb.
Ausgeschaltet wird das Gebläse jedoch nur
mit dem Kippschalter (15).
Beleuchtung
(16)
Ihre Dunstabzugshaube ist mit zwei LED-Lam-
pen ausgestattet. Die Beleuchtung kann un-
abhängig vom Gebläsebetrieb ein- und aus-
geschaltet werden.
Um die Beleuchtung
– einzuschalten, stellen Sie den Kippschalter
(16) auf Position .
– auszuschalten, stellen Sie den Kippschal-
ter (16) auf Position O.
Bitte beachten: Beim Zurückschieben des
Flachschirms erlöschen die LEDs. Ausge-
schaltet wird die Beleuchtung jedoch nur
durch Betätigung des Kippschalters (16).
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte
dem Kapitel „Service“ auf Seite DE-25.
• Zum Einsetzen siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite DE-22.

BedienungSeite DE-20
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. ge-
ruchsarmer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie den Fettfilter (17) in regelmä-
ßigen Abständen.
