Hanseatic 822120 User manual

Gebrauchsanleitung
Anleitung/Version:
92790 DE 20190912
Bestell-Nr.: 822120
Nachdruck, auch auszugs-
weise, nicht gestattet!
SY-3288C1IR-E8-C40-L831-600
Insel-Dunstabzugshaube

InhaltsverzeichnisSeite DE-2
Inhaltsverzeichnis
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3
Lieferumfang . . . . . . . . . . . . . . . . . . DE-3
Lieferung kontrollieren . . . . . . . . . . . DE-3
Sicherheit . . . . . . . . . . . . . . . . . . . . . . DE-4
Bestimmungsgemäßer Gebrauch . . DE-4
Begriffserklärung . . . . . . . . . . . . . . . DE-4
Symbolerklärung . . . . . . . . . . . . . . . DE-4
Sicherheitshinweise . . . . . . . . . . . . . DE-4
Bedienung. . . . . . . . . . . . . . . . . . . . . . DE-8
Voraussetzungen . . . . . . . . . . . . . . DE-8
Aktivkohlefilter . . . . . . . . . . . . . . . . . DE-8
Bedienelemente . . . . . . . . . . . . . . . . DE-8
Gebläse . . . . . . . . . . . . . . . . . . . . . . DE-8
Betriebsbeleuchtung . . . . . . . . . . . . DE-8
Energiespartipps . . . . . . . . . . . . . . . DE-9
Reinigung, Pflege und Wartung . . . . . DE-9
Gehäuse reinigen. . . . . . . . . . . . . . . DE-9
Fettfilter reinigen. . . . . . . . . . . . . . . DE-10
Aktivkohlefilter einsetzen/ersetzen
(nur bei Umluftbetrieb) . . . . . . . . . . DE-10
Wechseln der LED . . . . . . . . . . . . . .DE-11
Umluft- oder Abluftbetrieb? . . . . . . . . DE-12
Umluftbetrieb . . . . . . . . . . . . . . . . . DE-12
Abluftbetrieb . . . . . . . . . . . . . . . . . . DE-12
Vorarbeiten für die Montage . . . . . . . DE-13
Für Abluftbetrieb. . . . . . . . . . . . . . . DE-13
Stromanschluss . . . . . . . . . . . . . . . DE-13
Montage . . . . . . . . . . . . . . . . . . . . . . DE-14
Voraussetzung für die Montage . . . DE-14
Werkzeuge und Hilfsmittel . . . . . . . DE-14
Schutzfolien entfernen . . . . . . . . . . DE-14
Anbaustelle festlegen. . . . . . . . . . . DE-14

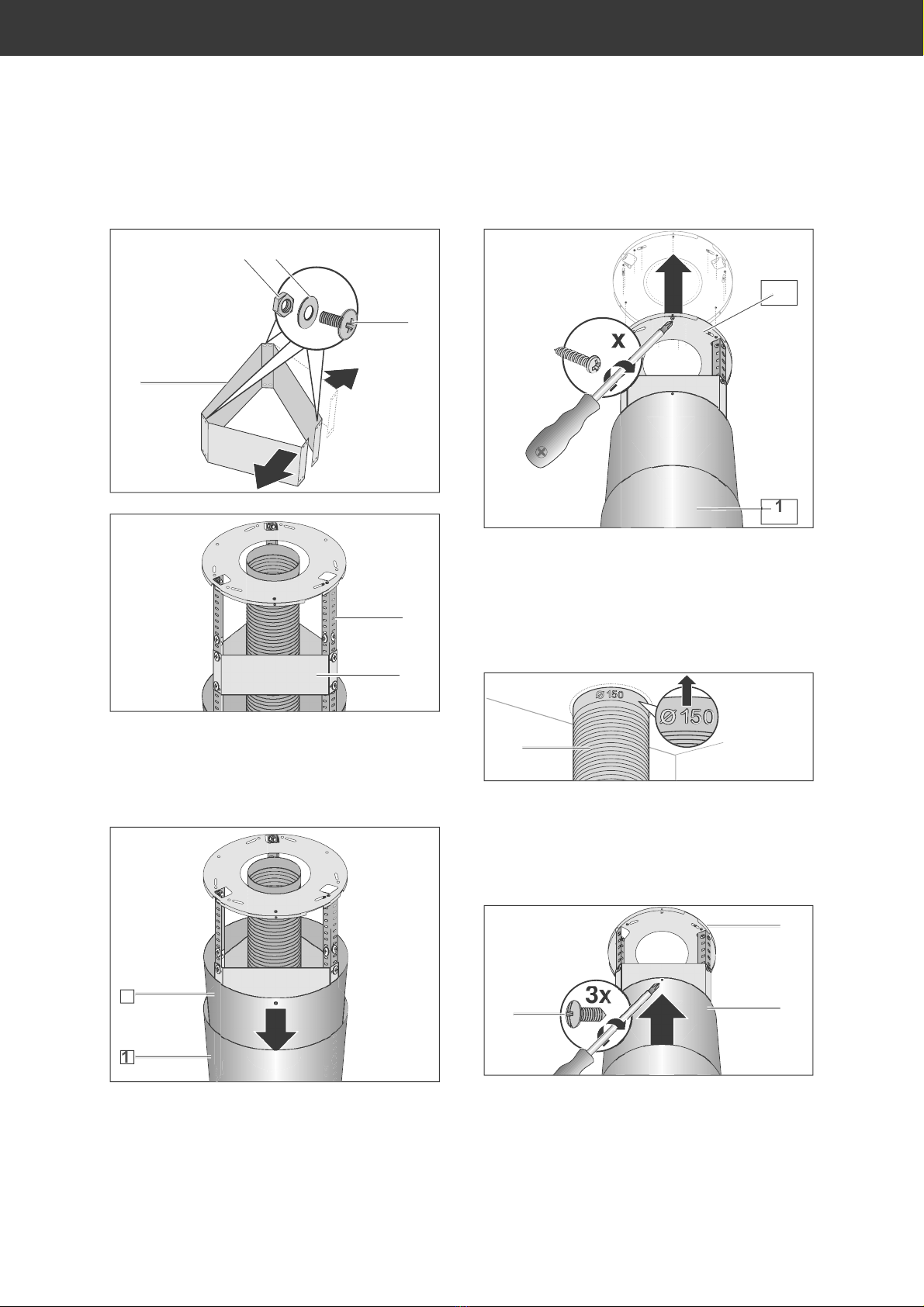

Dunstabzugshaube montieren. . . . DE-16
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-21
Unser Service . . . . . . . . . . . . . . . . . . DE-22
Allgemeiner Service . . . . . . . . . . . . DE-22
Ersatzteile. . . . . . . . . . . . . . . . . . . . DE-22
Aktivkohlefilter bestellen. . . . . . . . . DE-22
Umweltschutz . . . . . . . . . . . . . . . . . . DE-23
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . DE-23
Aktivkohlefilter entsorgen. . . . . . . . DE-23
Verpackung . . . . . . . . . . . . . . . . . . DE-23
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014. . . . . . . . . . . . . DE-24
Produktinformation gemäß
VO (EU) Nr. 66/2014. . . . . . . . . . . . . DE-25
Technische Daten . . . . . . . . . . . . . . . DE-26
Bevor Sie das Gerät benut-
zen, lesen Sie bitte zuerst
die Sicherheitshinweise und
die Gebrauchsanleitung aufmerksam
durch. Nur so können Sie alle Funkti-
onen sicher und zuverlässig nutzen.
Beachten Sie unbedingt auch die nationa-
len Vorschriften in Ihrem Land, die zusätz-
lich zu den in dieser Anleitung genannten
Vorschriften gültig sind.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Geben Sie alle Sicherheitshinweise und
Anweisungen an den nachfolgenden Ver-
wender des Produkts weiter.
Informationen zu Montage und Installation
finden Sie ab Seite DE-12.

Lieferung Seite DE-3
Lieferung
Lieferumfang
1Dunstabzugshaube
2Grundplatte zur Deckenmontage
(an Kaminblende 4vormontiert)
33 Schrauben 9 mm, ø 3 mm
(an Kaminblende 4 vormontiert)
4Kaminblende
5Glasscheibe
1
10
11
12
4
5
6
7
2
8
9
3
6Abluftschlauch
76 Montageschienen
8Stabilisationsblech
9Montageschienen-Halterung
Kleinteile (im Beutel)
10 44 Schrauben 10 mm, ø 4 mm
11 38 Unterlegscheiben ø 11 mm
12 38 Muttern M4
Nicht zum Lieferumfang gehören
– die zur Montage der Grundplatte 2
benötigten Schrauben und Dübel, da
deren Art und Abmessungen von der
Wandbeschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten (siehe „Werkzeuge und Hilfsmittel“
auf Seite DE-14).
– ein Aktivkohlefilter. Dieser wird nur
für den Umluftbetrieb benötigt.
Zubehör-Bestellung siehe „Unser Service“
auf Seite DE-22.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
5. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-22).
WARNUNG!
Stromschlaggefahr!
■Nie ein beschädigtes Gerät in
Betrieb nehmen.

SicherheitSeite DE-4
Sicherheit
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch-
und Bratdünsten über einer Kochstelle
im privaten Haushalt bestimmt. Es ist
nicht für den gewerblichen Einsatz aus-
gelegt
.
Verwenden Sie das Gerät ausschließ-
lich wie in dieser Gebrauchsanleitung
beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu
Personenschäden führen. Der Hersteller
übernimmt keine Haftung für Schäden,
die durch nicht bestimmungsgemäßen
Gebrauch entstanden sind.
Begriffserklärung
Folgende Signalbegriffe finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem mittleren Risiko-
grad, die, wenn sie nicht vermieden
wird, den Tod oder eine schwere Verlet-
zung zur Folge haben kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem niedrigen Risiko-
grad, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige
Verletzung zur Folge haben kann.
HINWEIS
Dieser Signalbegriff warnt vor mög-
lichen Sachschäden.
Dieses Symbol verweist auf nütz-
liche Zusatzinformationen.
Symbolerklärung
Schutzklasse I
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine
Sicherheitshinweise, die Sie zu Ihrem
eigenen Schutz und zum Schutz Dritter
stets beachten müssen. Beachten Sie
auch die Warnhinweise in den einzel-
nen Kapiteln.
WARNUNG
Risiken im Umgang mit
elektrischen Haushaltsgeräten
Stromschlaggefahr!
Das Berühren von spannungsführenden
Teilen kann zu schweren Verletzungen
oder zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugängig ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.

Sicherheit Seite DE-5
■Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
■Gerät, Netzstecker und Netzkabel von
offenem Feuer und heißen Flächen
fernhalten.
■Immer am Netzstecker selbst nicht
am Netzkabel anfassen.
■Netzstecker niemals mit feuchten
Händen anfassen.
■Netzkabel und -stecker nie in Wasser
oder andere Flüssigkeiten tauchen.
■Keine Gegenstände in oder durch
die Gehäuseöffnungen stecken und
sicherstellen, dass auch Kinder keine
Gegenstände einstecken können.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z.B.
die Anschlussleitung defekt ist,
–Rauch entwickelt oder verbrannt
riecht,
–ungewohnte Geräusche von sich
gibt.
In einem solchen Fall Netzste-
cker ziehen bzw. Sicherung heraus-
schrauben/ausschalten und unseren
Service kontaktieren (siehe Seite
DE-22).
■Abdeckungen der Leuchten nicht
entfernen.
■Nicht versuchen, die Leuchtmittel
auszutauschen.
■Wenn das Netzkabel des Geräts be-
schädigt ist, muss es durch den Her-
steller, dessen Kundendienst oder
eine qualifizierte Fachkraft ausge-
tauscht werden.
Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen.
■Bei Reparaturen dürfen ausschließ-
lich Teile verwendet werden, die den
ursprünglichen Gerätedaten entspre-
chen. In diesem Gerät befinden sich
elektrische und mechanische Teile,
die zum Schutz gegen Gefahrenquel-
len unerlässlich sind.
■Wenn eigenständig oder unsachge-
mäße Reparaturen am Gerät vorge-
nommen werden, können Sach- und
Personenschäden entstehen und die
Haftungs- und Garantieansprüche
verfallen. Niemals versuchen, das de-
fekte – oder vermeintlich defekte –
Gerät selbst zu reparieren.
■Im Fehlerfall sowie vor umfangreichen
Reinigungsarbeiten den Netzstecker
ziehen bzw. die Sicherung ausschal-
ten/herausdrehen.
■Das Gerät entspricht der Schutzklas-
seI und darf nur an eine Steckdose
mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Risiken im Umgang mit
Dunstabzugshauben
Stromschlaggefahr!
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Lei-
tungen (Strom, Gas, Wasser etc.) be-
schädigt werden (mit einem Leitungs-
suchgerät überprüfen).
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die

SicherheitSeite DE-6
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-22).
Risiken für bestimmte
Personengruppen
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich da-
rin verfangen oder ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
Gefahren für Kinder und Personen mit
eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren sowie von Personen mit re-
duzierten physischen, sensorischen
oder mentalen Fähigkeiten oder
Mangel an Erfahrung und/oder Wis-
sen benutzt werden, wenn sie beauf-
sichtigt oder bezüglich des sicheren
Gebrauchs unterwiesen wurden und
die daraus resultierenden Gefahren
verstanden haben.
■Reinigung und Wartung dürfen nicht
durch Kinder durchgeführt werden, es
sei denn, sie werden beaufsichtigt.
■Kinder dürfen nicht mit dem Gerät
spielen.
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Die Decke bzw. Wand muss an der
Montagestelle eine Tragkraft von
mindestens 40 kg aufweisen und
mindestens 30 mm dick sein, um Dü-
beln oder Schwerlastankern genü-
gend Halt zu bieten.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei
Gasherden mindestens 65cm
betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss
dieser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen.

Sicherheit Seite DE-7
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.
Risiken bei Abluftbetrieb
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung not-
wendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme
erlischt und Gas austritt bzw. die Abgase
in den Raum gesogen werden.
■Ein gefahrloser Betrieb ist möglich,
wenn z. B. durch nicht verschließbare
Öffnungen in Türen, Fenstern
oder Zuluftmauerkästen die
Verbrennungsluft nachströmen kann,
und wenn im Aufstellungsraum ein
Unterdruck von höchstens 0,04mbar
erreicht wird. Dadurch wird ein
Rücksaugen der Abgase vermieden.
■Bei einer Beurteilung der
erforderlichen Maßnahmen muss
immer der gesamte Lüftungsverband
der Wohnung beachtet werden. Den
zuständigen Schornsteinfegermeister
zu Rate ziehen.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Deckendurch-
bruch mit einem Durchmesser von min-
destens 15,5 cm erforderlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch eine
Außenwand geführt, muss der Luf-
taustritt von außen mit einer Abde-
ckung mit selbstöffnenden Schlitzen
(nicht im Lieferumfang enthalten) ver-
sehen werden. Damit den Fachbetrieb
beauftragen, der den Wanddurch-
bruch vornimmt.
■Bitte bedenken: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Dunstabzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche Vor-
schriften im Umgang mit der Ablei-
tung der Abluft.
Den Schornsteinfegermeister um Rat
fragen.

BedienungSeite DE-8
Bedienung
Voraussetzungen
– Sie haben das Kapitel „Sicherheit“ auf Seite
DE-4 gelesen.
– Die Dunstabzugshaube ist montiert, wie im
Kapitel „Montage“ auf Seite DE-14 beschrie-
ben.
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-22.
• Zum Einsetzen (siehe „Aktivkohlefilter
einsetzen/ersetzen (nur bei Umluftbetrieb)“
auf Seite DE-10).
Bedienelemente
26
27
28
29
26 Ein-/Ausschalter für Gebläse, Stufe 1
27 Ein-/Ausschalter für Gebläse, Stufe 2
28 Ein-/Ausschalter für Gebläse, Stufe 3
29 Ein-/Ausschalter für die Beleuchtung
Gebläse
Das Gebläse Ihrer Dunstabzugshaube ist in
drei Stufen einstellbar.
1. Mit den Tasten 26 (langsam), 27
(mittel) oder 28 (schnell) die Dunstab-
zugshaube in der gewünschten Gebläse-
stärke starten.
2. Während das Gebläse läuft, kann mit den
Tasten 26 , 27 oder 28 die Ge-
bläsestärke geändert werden.
3. Um das Gebläse auszuschalten, die Taste
26 (langsam), 27 (mittel) oder 28
(schnell) der gerade eingestellten Geblä-
sestärke erneut drücken.
Wenn das Gebläse auf der höchsten
Stufe läuft, wird es nach 7 Minuten
automatisch auf die mittlere Gebläsestärke
zurückgeregelt.
Betriebsbeleuchtung
Ihre Dunstabzugshaube ist mit drei LED-Lam-
pen und einem LED-Lichtschlauch ausge-
stattet, der die Glasscheibe 3beleuchtet. Die
Beleuchtung kann unabhängig vom Gebläse-
betrieb ein- und ausgeschaltet werden. Der
LED-Lichtschlauch kann unabhängig von den
LED-Lampen ein- und ausgeschaltet werden.
LED-Lampen ein-/ausschalten
Um die LED-Lampen
– einzuschalten, Taste 29 kurz drücken.
– auszuschalten, Taste 29 erneut kurz
drücken.
LED-Lichtschlauch ein-/ausschalten
Um den LED-Lichtschlauch
–einzuschalten,Taste29 länger drücken.
– auszuschalten, Taste 29 erneut länger
drücken.

Bedienung Seite DE-9
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. -ar-
mer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie den Fettfilter 13 in regelmäßi-
gen Abständen.
Reinigung, Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Vor dem Reinigen der
Dunstabzugshaube oder dem Filter-
wechsel Netzstecker ziehen. Sollte
der Netzstecker schwer zugängig
sein, entsprechende Sicherung
ausschalten bzw. herausdrehen.
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät
oder mangelhafte Wartung kann dazu
führen, dass Fettrückstände sich entzün-
den.
■Fettrückstände an der Dunstab-
-zugshaube oder in dem Fett-
filter können sich bei großer Hitze-
einwirkung entzünden. Oberflächen
der Dunstabzugshaube und die Fett-
filter deshalb regelmäßig reinigen.
Gehäuse reinigen
HINWEIS
Gefahr von Sachschäden!
■Verwenden Sie keine scharfen
Gegenstände oder Scheuerpulver,
da diese die Oberflächen zerkratzen
können.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.

Reinigung, Pflege und WartungSeite DE-10
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Fettfilter nach der Reinigung erst
wieder einsetzen, wenn er völlig
getrocknet ist.
Reinigen Sie den Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Netzstecker ziehen oder Strom an der ent-
sprechenden Hauptsicherung abschalten.
13
14
2. Rändelschraube 14 lösen und Fettfilter 13
vorsichtig nach unten abnehmen.
3. Den Fettfilter 13 in der Spülmaschine oder
im Spülbecken wie normales Geschirr
auswaschen.
4. Fettfilter vollständig trocknen lassen.
13
14
5. Den Fettfilter hinten in die Nut einschie-
ben, dann nach oben hin zuklappen und
mit der Rändelschraube 14 festschrauben.
6. Stromversorgung wieder herstellen.
Aktivkohlefilter einsetzen/
ersetzen (nur bei Umluft-
betrieb)
Die Aktivkohlefilter dienen der Geruchsbesei-
tigung.
Sie müssen erneuert werden, wenn die beim
Kochen entstehenden Gerüche nicht mehr
ausreichend gefiltert werden. Bei häufigem
Gebrauch sollten Sie den Filter regelmäßig
erneuern (ca. alle 6 Monate überprüfen).
1. Netzstecker ziehen oder Strom an der ent-
sprechenden Hauptsicherung abschalten.
13
14
2. Rändelschraube 14 lösen und Fettfilter 13
vorsichtig nach unten abnehmen.
24
3. Die alten Aktivkohlefilter 24 vom Motor ab-
drehen und die Filter herausnehmen. Sie
können sie im Hausmüll entsorgen.
4. Die neuen Aktivkohlefilter 24 wie darge-
stellt rechts und links auf den Motor auf-
setzen und festdrehen.

Reinigung, Pflege und Wartung Seite DE-11
13
14
5. Fettfilter 13 hinten in die Nut einschieben,
dann nach oben hin zuklappen und mit
der Rändelschraube 14 festschrauben.
6. Stromversorgung wieder herstellen.
Wechseln der LED
Sollte eine der LEDs nicht mehr funktionieren,
darf sie nur von einem autorisierten Service-
techniker ausgewechselt werden. Wenden
Sie sich bei Bedarf an unseren Service (siehe
Seite DE-22).

Umluft- oder Abluftbetrieb?Seite DE-12
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchendünste
angesaugt und nach der Reinigung durch die
oberen Luftaustrittsöffnungen der Raumluft
wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch einen Aktivkohlefilter (Ge-
ruchsfilter mit Aktivkohle; nicht im Lieferum-
fang enthalten. Bezugsquelle (siehe „Unser
Service“ auf Seite DE-22).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
des Aktivkohlefilters lassen Reinigungs-
und Ansaugwirkung nach. Der Aktivkoh-
lefilter muss je nach Benutzung erneuert
werden; mindestens etwa alle sechs Mo-
nate überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Aktivkohlefilter nicht erforderlich,
Geruchsbelästigung stets sehr gering.
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung des
Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das
hier beschriebene Gerät.

Vorarbeiten für die Montage Seite DE-13
Vorarbeiten für die Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an
einen Belüftungsschacht bzw. Raum-
oder Abgaskamin anschließen!
Die abgeführte Luft darf nicht in
einen Kanal geführt werden, in dem
Warmluft zirkuliert. Die abgesaugte
Luft darf nur durch einen separaten,
nur für die Dunstabzugshaube
vorgesehenen Luftkanal nach außen
geführt werden.
Bevor Sie die Haube montieren, muss der
Deckendurchbruch und gegebenenfalls an-
schließende Wanddurchbruch (Kernbohrung)
durch einen Fachbetrieb fertiggestellt sein.
Die Abzugsöffnung an der Dunstabzugshaube
wird mit dem Deckendurchbruch verbunden.
Verwenden Sie dazu einen Abluftschlauch
(nicht im Lieferumfang enthalten).
–Die Länge des Abluftschlauchs bemisst
sich aus der Dicke der Decke und dem Ab-
stand zwischen Decke und Oberkante der
Abzugshaube. Abluftschlauch auf die be-
nötigte Länge kürzen, da sonst ein hoher
Leistungsverlust entsteht.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu
verlegen und scharf abknickende Winkel
zu vermeiden (Bögen und Krümmer sind
günstiger). Jede Biegung erhöht den Ener-
gieverbrauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugängig sein, d.h.,
auch nach Montage der Dunstab-
zugshaube muss der Stecker erreich-
bar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugängig ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elek-
trofachbetrieb mit der Installation
beauftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und kein störendes
Kabel sichtbar ist, sollten Sie den Stroman-
schluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden.

MontageSeite DE-14
Montage
Voraussetzung für die Montage
Sie haben das Kapitel „Sicherheit“ gelesen.
Werkzeuge und Hilfsmittel
Bevor Sie beginnen, legen Sie sich folgende
Ausrüstung zurecht:
– Kreuzschlitz-Schraubendreher, Größe 2
– Maulschlüssel, Größe 7
– Bohrmaschine mit für die Decke geeigneten
Bohrern
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– stabile Stehleiter
– Abluftschlauch, ø 15 cm, für Abluftbetrieb,
oder
Aktivkohlefilter für Umluftbetrieb
Bei einigen Montageschritten wird die
Arbeit sehr viel leichter, wenn Ihnen
eine zweite Person beim Zureichen der
Werkzeuge und Festhalten der Teile hilft.
Schutzfolien entfernen
WARNUNG
Verletzungsgefahr!
Unsachgemäßer Umgang mit dem
Gerät kann zu Verletzungen führen.
■Beachten Sie bei der Montage, dass
einige Teile scharfe Kanten aufwei-
sen. Verletzungsgefahr! Benutzen Sie
Sicherheitshandschuhe!
Die lackierten Flächen Ihrer neuen Dunst-
abzugshaube sind zum Schutz vor Kratzern
während des Transports mit Folien überzo-
gen.
• Ziehen Sie die Schutzfolien vor der Mon-
tage der Dunstabzugshaube ab.
Anbaustelle festlegen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Die Decke bzw. Wand muss an der
Montagestelle eine Tragkraft von
mindestens 40 kg aufweisen und
mindestens 30 mm dick sein, um Dü-
beln oder Schwerlastankern genü-
gend Halt zu bieten.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
Verwenden Sie nur Montagematerial,
das für die Beschaffenheit Ihrer De-
cken und Wände geeignet ist. Sollten
Sie sich bei der Auswahl nicht sicher
sein, lassen Sie sich durch einen Fach-
mann beraten.
■Benutzen Sie zur Montage eine stabi-
le Stehleiter, und lassen Sie sich auf
jeden Fall von einer zweiten Person
helfen.

Montage Seite DE-15
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei
Gasherden mindestens 65cm
betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Rücken Sie, wenn möglich, den Herd bei-
seite, so dass Sie genügend Platz für die
Montage der Dunstabzugshaube haben.
[
2
3
4
2. Grundplatte 2aus der Kaminblende 4ab-
montieren: die 3 Schrauben 3lösen und
Grundplatte 2zusammen mit dem Stabi-
lisationsblech 8und den Montageschie-
nen-Halterungen 9 herausnehmen.
3. Stabilisationsblech 8und die Montage-
schienen-Halterungen 9von der Grund-
platte 2lösen.
(a)
4. Um das Gerät exakt über der Mitte des
Herds zu platzieren, mit einem Lot (a) den
Punkt an der Decke über der Mitte des
Herds bestimmen.
2
5. An diesen Punkt den Mittelpunkt der
Grundplatte 2anlegen und die 9 Bohrlö-

MontageSeite DE-16
cher anzeichnen.
Bei Betondecken 6 Bohrlöcher anzeich-
nen.
6. Soll die Dunstabzugshaube im Abluftbe-
trieb betrieben werden, markieren Sie
auch die Öffnung für den Abluftschlauch
an der Decke.
7. An den markierten Stellen Löcher in die
Decke bohren.
8. 9 geeignete Dübel in die Bohrlöcher ste-
cken.
Dunstabzugshaube montieren
HINWEIS
Gefahr von Sachschäden!
Unsachgemäßer Umgang mit dem Ge-
rät kann zu Sachschäden führen.
■Fassen Sie beim Anheben und Tragen
der Dunstabzugshaube immer direkt
am Gehäuse an, nicht an der Glasab-
deckung! Diese könnte sonst brechen.
13
14
1
1. Dunstabzugshaube 1mit dem Fettfilter 13
nach oben auf den Boden stellen.
2. Rändelschraube 14 lösen und Fettfilter 13
leicht anheben, aus der Nut herausziehen
und zur Seite legen.
15
1
3. LED-Lichtschlauch 15 aus der Dunstab-
zugshaube 1herausnehmen und zur Seite
legen.
16
17
4. Die beiden Schrauben 16 lösen und die
Steckerbox 17 aufklappen.
5. Verriegelung des Steckers drücken und
die Stecker der LED-Stromversorgung
lösen.

Montage Seite DE-17

[
18
19
20
6. Die vier Schrauben 18 lösen und zusam-
men mit den Unterlegscheiben 19 aus
dem unteren Ring 20 der Dunstabzugs-
haube 1herausnehmen.
20
21
7. Unteren Ring 20 von der Dunstabzugs-
haube herunternehmen, dabei möglichst
den Metallreif 21 auf dem oberen Rand
des Gehäuses liegen lassen.
517
8. Glasscheibe 5auf die Dunstabzugshaube
1legen.
9. Gegebenenfalls den Kabelbinder um den
LED-Lichtschlauch 15 lösen und den Ste-
cker mit einem Stecker in der Steckerbox
17 verbinden (er muss mit einem Klick
einrasten).
2215
5
10. LED-Lichtschlauch 15 durch die Aus-
sparung 22 des Metallreifens oben auf
dem Rand des Gehäuses führen und so
zwischen Glasscheibe 5und Metallreifen
einlegen, dass die hell gepunktete Seite
(die LEDs) nach außen zur Glasscheibe
5hin zeigen.
18
19
20

MontageSeite DE-18
11. Unteren Ring 20 auf die Dunstabzugs-
haube 1auflegen. Dabei müssen die
Kabeldurchführungen 23 im unteren Ring
20 und der Dunstabzugshaube 1überei-
nander liegen.
12. Unteren Ring 20 mit vier Schrauben 18
und vier Unterlegscheiben 19 mit der
Dunstabzugshaube 1verschrauben.
17
20
13. Stecker der LED-Lampen im unteren
Ring 20 mit dem 2. Stecker in der Ste-
ckerbox 17 verbinden (er muss mit einem
Klick einrasten) und Stecker in die Ste-
ckerbox 17 einlegen.
17
16
14. Deckel der Steckerbox 17 zuklappen und
mit den zwei Schrauben 16 zuschrauben.
24
15. Bei Umluftbetrieb: Aktivkohlefilter 24
wie dargestellt rechts und links auf den
Motor aufsetzen und festdrehen.
13
14
16. Fettfilter 13 hinten in die Nut einschieben
und mit der Rändelschraube 14 fest-
schrauben.
17. Dunstabzugshaube 1mit der Glasabde-
ckung 5vorsichtig umdrehen.

Montage Seite DE-19

[
101112 7
18. Je zwei Montageschienen 7mit je vier
Schrauben 10, vier Unterlegscheiben 11
und vier Muttern 12 so miteinander ver-
schrauben, dass die Dunstabzugshaube
später in der richtigen Höhe hängt.
Bitte beachten! Die Halterungen für die
Montageschienen oben auf dem Motor-
gehäuse liegen ca. 28 cm über dem un-
teren Rand der Dunstabzugshaube. Zie-
hen Sie daher 28 cm ab von der Decke
bis zur gewünschten Unterkanten-Höhe
der Dunstabzugshaube.
[
10
12
11
9
7
19. Wie abgebildet die miteinander ver-
schraubten Montageschienen 7mit je
vier Schrauben 10, vier Unterlegscheiben
11 und vier Muttern 12 an je eine Monta-
geschienen-Halterung 9schrauben.
25
6
20. Nur bei Abluftbetrieb: Abluftschlauch
6mit der 153 mm durchmessenden Öff-
nung (siehe Markierung auf dem Abluft-
schlauch) oben auf das Motorgehäuse in
Dunstabzugshaube 1aufstecken und mit
einem Kabelbinder 25 sichern.
10
7
9
21. Wie abgebildet die miteinander ver-
schraubten Montageschienen 7mit den
Montageschienen-Halterung 9mit je
zwei Schrauben 10 an das Motorgehäu-
se in der Dunstabzugshaube 1schrau-
ben.
7
10
11122
22. Grundplatte 2mit je zwei Schrauben
10, zwei Unterlegscheiben 11 und zwei
Muttern 12 an die Montageschienen 7
schrauben.

MontageSeite DE-20
[
8
12 11
10



8
7
23. Stabilisationsblech 8um die Montage-
schienen 7herumlegen und mit je zwei
Schrauben 10, zwei Unterlegscheiben
11 und zwei Muttern 12 an die Montage-
schienen 7schrauben.
4
1
24. Kaminblende 4mit den Lüftungsschlitzen
nach oben in die Dunstabzugshaube 1
hineinstecken.


1
2
25. Dunstabzugshaube 1mit zwei Personen
am Gehäuse anheben und die Grund-
platte 2 mit 9 Schrauben an die Decke
schrauben.
Bei Betondecken 6 Schwerlastanker ver-
wenden.
6
26. Bei Abluftbetrieb: Abluftschlauch 6
mit der 150 mm durchmessenden Öff-
nung (siehe Markierung auf dem Abluft-
schlauch) oben auf den Anschluss in der
Decke aufstecken.
2
34
27. Kaminblende 4bis zur Decke hochzie-
hen und mit vier Schrauben 3an die
Grundplatte 2schrauben.
28. Stromanschluss herstellen.
