Hanseatic SY-103D5-E33-C59-L62-900 User manual

Gebrauchsanleitung
Anleitung/Version:
195237_DE_20190912
Bestell-Nr.: 899 642
Nachdruck, auch
auszugsweise,
nicht gestattet!
SY-103D5-E33-C59-L62-900
Wand-Dunstabzugshaube

Seite 2
Inhaltsverzeichnis
Lieferung . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Lieferumfang . . . . . . . . . . . . . . . . . . . . . .3
Lieferung kontrollieren . . . . . . . . . . . . . . .3
Verpackungs-Tipps . . . . . . . . . . . . . . . . .3
Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . . . . .4
Bestimmungsgemäßer Gebrauch . . . . . .4
Begriffserklärung . . . . . . . . . . . . . . . . . . .4
Symbolerklärung . . . . . . . . . . . . . . . . . . .4
Sicherheitshinweise . . . . . . . . . . . . . . . . .4
Umluft- oder Abluftbetrieb? . . . . . . . . . . . . .9
Umluftbetrieb . . . . . . . . . . . . . . . . . . . . . .9
Abluftbetrieb . . . . . . . . . . . . . . . . . . . . . . .9
Vorbereitungen zur Montage . . . . . . . . . .10
Für Abluftbetrieb. . . . . . . . . . . . . . . . . . .10
Stromanschluss . . . . . . . . . . . . . . . . . . .10
Benötigtes Montage-Material . . . . . . . . . .11
Teileliste . . . . . . . . . . . . . . . . . . . . . . . . .11
Werkzeuge und Hilfsmittel . . . . . . . . . . .11
Schrauben . . . . . . . . . . . . . . . . . . . . . . .11
Montage . . . . . . . . . . . . . . . . . . . . . . . . . .12
Platzbedarf . . . . . . . . . . . . . . . . . . . . . . .12
Befestigungsmaße . . . . . . . . . . . . . . . . .12
Bevor Sie beginnen . . . . . . . . . . . . . . . .13
Bohrlöcher setzen . . . . . . . . . . . . . . . . .13
Dunstabzugshaube anbringen. . . . . . . .13
Abluftschlauch anbringen . . . . . . . . . . .14
Letzte Schritte . . . . . . . . . . . . . . . . . . . .14
Bedienung. . . . . . . . . . . . . . . . . . . . . . . . .15
Bevor Sie beginnen . . . . . . . . . . . . . . . .15
Gerät einschalten. . . . . . . . . . . . . . . . . .15
Gebläsestufe ändern . . . . . . . . . . . . . . .15
Gerät ausschalten . . . . . . . . . . . . . . . . .15
Beleuchtung . . . . . . . . . . . . . . . . . . . . . .16
Aktivkohlefilter . . . . . . . . . . . . . . . . . . . .16
Energiespartipps . . . . . . . . . . . . . . . . . .16
Pflege und Wartung . . . . . . . . . . . . . . . . .17
Gehäuse reinigen. . . . . . . . . . . . . . . . . .17
Fettfilter reinigen. . . . . . . . . . . . . . . . . . .17
Aktivkohlefilter einsetzen/ersetzen. . . . .18
Fehlersuchtabelle . . . . . . . . . . . . . . . . . . .20
Unser Service . . . . . . . . . . . . . . . . . . . . . .21
Allgemeiner Service . . . . . . . . . . . . . . . .21
Ersatzteile. . . . . . . . . . . . . . . . . . . . . . . .21
Aktivkohlefilter bestellen. . . . . . . . . . . . .21
Umweltschutz . . . . . . . . . . . . . . . . . . . . . .22
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . . . . .22
Aktivkohlefilter entsorgen. . . . . . . . . . . .22
Unser Beitrag zum Schutz der
Ozonschicht . . . . . . . . . . . . . . . . . . . . . .22
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014. . . . . . . . . . . . . . . . .23
Produktinformation gemäß
VO (EU) Nr. 66/2014. . . . . . . . . . . . . . . . .24
Technische Daten . . . . . . . . . . . . . . . . . . .25
Bevor Sie das Gerät benut-
zen, lesen Sie bitte zuerst
die Sicherheitshinweise und
die Gebrauchsanleitung aufmerksam
durch. Nur so können Sie alle Funkti-
onen sicher und zuverlässig nutzen.
Beachten Sie unbedingt auch die nationa-
len Vorschriften in Ihrem Land, die zusätz-
lich zu den in dieser Anleitung genannten
Vorschriften gültig sind.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Geben Sie alle Sicherheitshinweise und
Anweisungen an den nachfolgenden Ver-
wender des Produkts weiter.

Lieferung Seite 3

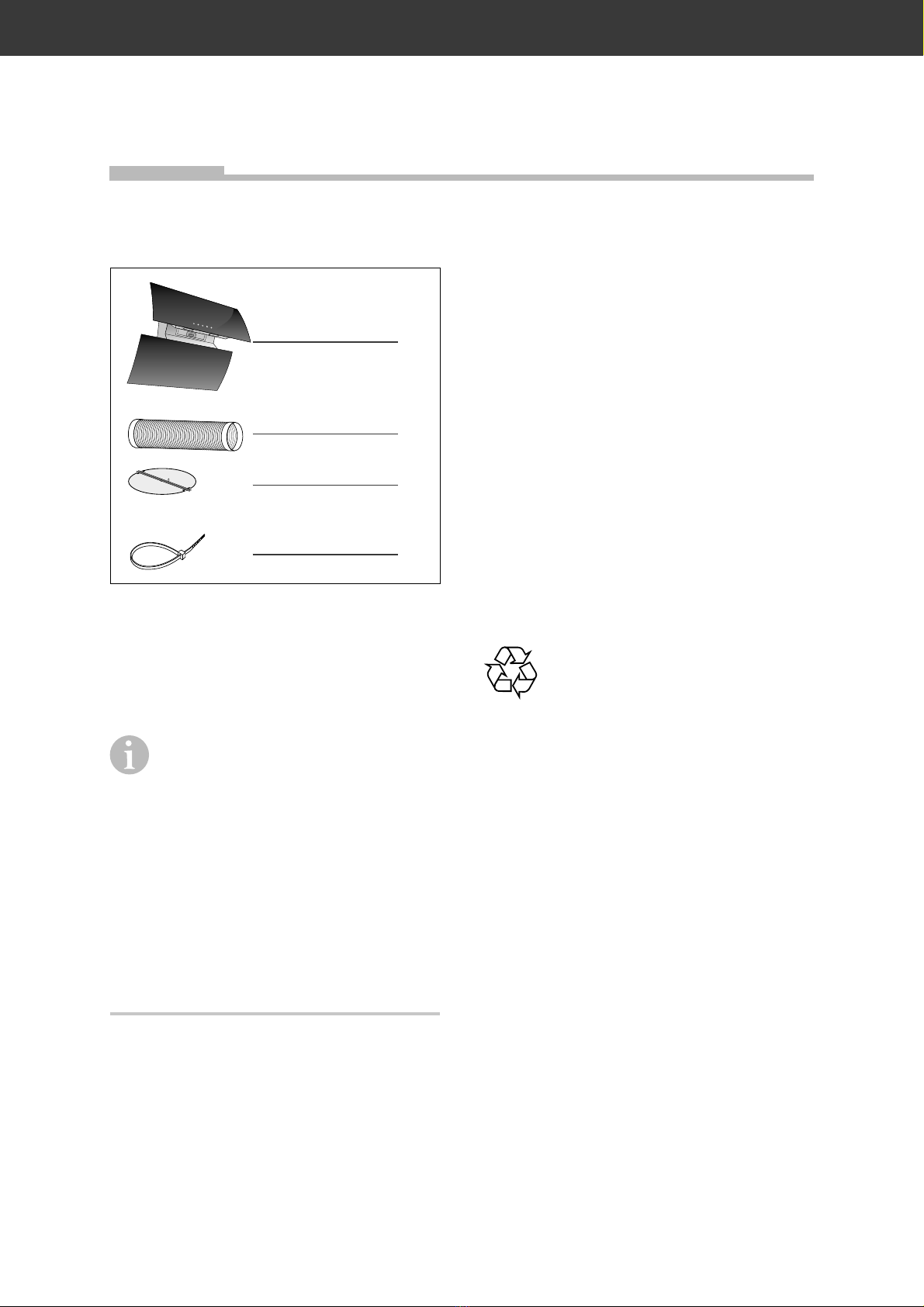

Lieferung
Lieferumfang
(1)
(3)
(2)
(4)
(1) Dunstabzugshaube
(2) Abluftschlauch (nur bei Abluftbetrieb)
(3) Rückschlagklappe (nur bei Abluftbetrieb)
(4) Kabelbinder
Die zur Wandmontage benötigten
Schrauben und Dübel sind nicht im
Lieferumfang enthalten, da deren Art und
Abmessungen von der Wandbeschaffenheit
abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten (siehe „Benötigtes Montage-Mate-
rial“ auf Seite 11).
Ein Aktivkohlefilter für den Umluftbetrieb
gehört nicht zum Lieferumfang. Zube-
hör-Bestellung siehe „Unser Service“ auf
Seite 21.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Entfernen Sie alle anderen Verpa-
ckungsteile, Kunststoffprofile, Klebestrei-
fen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
5. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf siehe Seite 21.
Verpackungs-Tipps
Sollten es Ihre räumlichen Ver-
hältnisse zulassen, empfehlen wir
Ihnen, die Verpackung zumindest
während der Garantiezeit aufzubewahren.
Sollte das Gerät zur Reparatur eingeschickt
werden müssen, ist es nur in der Originalver-
packung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen
möchten, entsorgen Sie diese bitte umwelt-
freundlich.

Zu Ihrer SicherheitSeite 4
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch-
und Bratdünsten über einer Kochstelle
im privaten Haushalt bestimmt. Es ist
nicht für den gewerblichen Einsatz aus-
gelegt
.
Verwenden Sie das Gerät ausschließ-
lich wie in dieser Gebrauchsanleitung
beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu
Personenschäden führen. Der Hersteller
übernimmt keine Haftung für Schäden,
die durch nicht bestimmungsgemäßen
Gebrauch entstanden sind.
Begriffserklärung
Folgende Signalbegriffe finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem mittleren Risiko-
grad, die, wenn sie nicht vermieden
wird, den Tod oder eine schwere Verlet-
zung zur Folge haben kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem niedrigen Risiko-
grad, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige
Verletzung zur Folge haben kann.
HINWEI
S
D
ieser Si
g
nalbe
g
riff warnt vor mö
g
-
l
ichen Sachschäden
.
Dieses S
y
mbol verweist auf nütz-
liche Zusatzinformationen
.
Sy
mbolerklärun
g
Schutz
k
lasse
I
G
l
asb
r
uch
Gebrauchsanleitun
g
lesen (siehe
S
eite
2
)
Verpackun
g
(siehe
Se
i
te
3
)
Entsorgung
(
siehe
S
eite
22
)
Umweltschutz
(
siehe
Se
i
te
22
)
S
icherheitshinweis
e
In diesem Kapitel finden Sie all
g
emeine
S
icherheitshinweise
,
die Sie zu Ihrem
e
i
g
enen Schutz und zum Schutz Dritter
stets beachten müssen
.
Beachten Sie
auc
h
d
i
e
W
a
rnhinw
e
i
se
in
de
n
e
inz
e
l
-
n
en Kapiteln zu Bedienun
g
, Aufbau etc.
R
isiken im Um
g
an
g
mit
e
lektrischen Haushalts
g
er
ä
te
n
WARNUN
G
S
tromschlagge
f
ahr
!
D
as Berühren von spannungs
f
ührenden
T
eilen
k
ann zu schweren Verletzungen
o
der zum Tod
f
ühren
.
Zu Ihrer Sicherheit

Zu Ihrer Sicherheit Seite 5
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
■Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
■Gerät, Netzstecker und Netzkabel von
offenem Feuer und heißen Flächen
fernhalten.
■Immer am Netzstecker selbst nicht
am Netzkabel anfassen.
■Netzstecker niemals mit feuchten
Händen anfassen.
■Netzkabel und -stecker nie in Wasser
oder andere Flüssigkeiten tauchen.
■Keine Gegenstände in oder durch
die Gehäuseöffnungen stecken und
sicherstellen, dass auch Kinder keine
Gegenstände einstecken können.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z.B.
die Anschlussleitung defekt ist,
–Rauch entwickelt oder verbrannt
riecht,
–ungewohnte Geräusche von sich
gibt.
In einem solchen Fall Netzstecker
ziehen bzw. Sicherung herausschrau-
ben/ausschalten und unseren Service
kontaktieren (siehe Seite 21).
■Wenn das Netzkabel des Geräts be-
schädigt ist, muss es durch den Her-
steller, dessen Kundendienst oder
eine qualifizierte Fachkraft ausge-
tauscht werden.
Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen.
■Bei Reparaturen dürfen ausschließ-
lich Teile verwendet werden, die den
ursprünglichen Gerätedaten entspre-
chen. In diesem Gerät befinden sich
elektrische und mechanische Teile,
die zum Schutz gegen Gefahrenquel-
len unerlässlich sind.
■Wenn eigenständig oder unsachge-
mäße Reparaturen am Gerät vorge-
nommen werden, können Sach- und
Personenschäden entstehen und die
Haftungs- und Garantieansprüche
verfallen. Niemals versuchen, das de-
fekte – oder vermeintlich defekte –
Gerät selbst zu reparieren.
■Im Fehlerfall sowie vor umfangreichen
Reinigungsarbeiten den Netzstecker
ziehen bzw. die Sicherung ausschal-
ten/herausdrehen.
Brandgefahr!
■Das Gerät entspricht der Schutzklas-
seI und darf nur an eine Steckdose
mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.

Zu Ihrer SicherheitSeite 6
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich da-
rin verfangen oder ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren sowie von Personen mit re-
duzierten physischen, sensorischen
oder mentalen Fähigkeiten oder
Mangel an Erfahrung und/oder Wis-
sen benutzt werden, wenn sie beauf-
sichtigt oder bezüglich des sicheren
Gebrauchs unterwiesen wurden und
die daraus resultierenden Gefahren
verstanden haben.
■Reinigung und Wartung dürfen nicht
durch Kinder durchgeführt werden, es
sei denn, sie werden beaufsichtigt.
■Kinder dürfen nicht mit dem Gerät
spielen.
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Lei-
tungen (Strom, Gas, Wasser etc.) be-
schädigt werden (mit einem Leitungs-
suchgerät überprüfen).
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite 21).
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.

Zu Ihrer Sicherheit Seite 7
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Es besteht Feuergefahr, wenn die Rei-
nigung nicht nach den Angaben der
Anweisung ausgeführt wird.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung not-
wendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme
erlischt und Gas austritt bzw. die Abgase
in den Raum gesogen werden.
■Ein gefahrloser Betrieb ist möglich,
wenn z. B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforder-
lichen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Ziehen Sie
den zuständigen Schornsteinfeger-
meister zu Rate.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5cm erfor-
derlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch eine
Außenwand geführt, muss der Luf-
taustritt von außen mit einer Abde-
ckung mit selbstöffnenden Schlitzen
(nicht im Lieferumfang enthalten) ver-
sehen werden. Beauftragen Sie damit
den Fachbetrieb, der den Wanddurch-
bruch vornimmt.
■Bedenken Sie: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Abzugshaube.

Zu Ihrer SicherheitSeite 8
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche Vor-
schriften im Umgang mit der Ab-
leitung der Abluft. Fragen Sie Ihren
Schornsteinfegermeister um Rat.

Umluft- oder Abluftbetrieb? Seite 9
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchendünste
angesaugt und nach der Reinigung durch die
oberen Luftaustrittsöffnungen der Raumluft
wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch einen Aktivkohlefilter (Ge-
ruchsfilter mit Aktivkohle; nicht im Lieferum-
fang enthalten; Bezugsquelle (siehe „Unser
Service“ auf Seite 21).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
des Aktivkohlefilters lassen Reinigungs-
und Ansaugwirkung nach. Der Aktivkoh-
lefilter muss je nach Benutzung erneuert
werden; mindestens etwa alle sechs Mo-
nate überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich, Ge-
ruchsbelästigung stets sehr gering.
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung
des Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das
hier beschriebene Gerät.

Vorbereitungen zur MontageSeite 10
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elek-
trofachbetrieb mit der Installation
beauftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und kein störendes
Kabel sichtbar ist, sollten Sie den Stroman-
schluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden.
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, nur für die
Dunstabzugshaube vorgesehenen
Luftkanal nach außen geführt werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen Ihnen, alle Vorarbeiten
von einem Fachbetrieb vornehmen zu
lassen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmesser.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden (Bögen und Krümmer sind günstiger).
Jede Biegung erhöht den Energieverbrauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.

Benötigtes Montage-Material Seite 11
Benötigtes Montage-Material
Teileliste
(1)
(3)
(2)
(4)
(1) Dunstabzugshaube
(2) Abluftschlauch (nur bei Abluftbetrieb)
(3) Rückschlagklappe (nur bei Abluftbetrieb)
(4) Kabelbinder
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (5) und (6).
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– Stabile Stehleiter
– Arbeitshandschuhe
Wir empfehlen außerdem, eine weitere Per-
son zur Hilfe hinzuzuziehen.
Schrauben
Die zur Wandmontage benötigten
Schrauben und Dübel sind nicht im
Lieferumfang enthalten, da deren Art und
Abmessungen von der Wandbeschaffenheit
abhängig sind. Bitte lassen Sie sich hierzu
im Fachhandel beraten.
(5)
(6)
Sie benötigen insgesamt
– 2 Rundkopfschrauben (6) zum Aufhängen
der Dunstabzugshaube, maximal ø 6 mm
– 2 Rundkopfschrauben (5) mit Un-
terlegscheiben zur Sicherung der
Dunstabzugshaube, maximal ø 6 mm
–4passendeDübel

MontageSeite 12

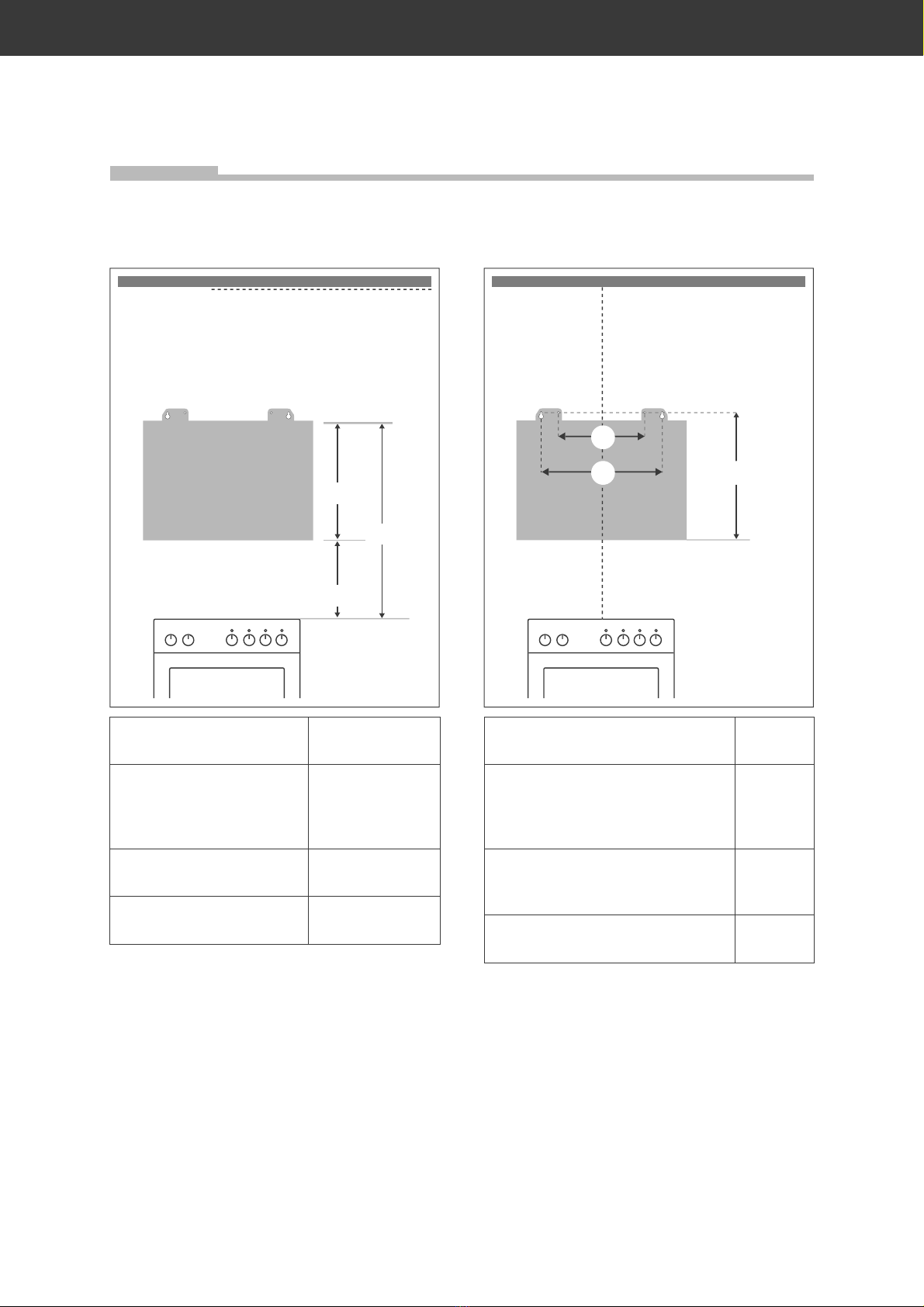

Montage
Platzbedarf
(a)
(b)
(c)
Wichtige Einheiten: Maße
in cm
(a) Mindest-Abstand zwi-
schen Herd und Unter-
kante der Dunstabzugs-
haube (1)
65 - 75
(b) Höhe der Dunstabzugs-
haube (1) 48
(c) Platzbedarf oberhalb des
Herdes:
113 - 123
Grafik und Tabelle zeigen Ihnen, welche Ab-
stände Sie mindestens einhalten müssen und
welchen Spielraum Sie bei der Montage ha-
ben.
Die Zahlen in Klammer beziehen sich auf
Umluftbetrieb; hierbei müssen die Lüftungs-
schlitze frei bleiben.
Befestigungsmaße
(f) (d)
(e)
Ermittlung Bohrlöcher: Maße
in cm
(d) Höhe der Befestigungsschrau-
ben (6) und der Sicherungs-
schrauben (5) für Dunstabzugs-
haube (1)
50
(e) Abstand der Sicherungsschrau-
ben (5) für Dunstabzugshau-
be (1)
35
(f) Abstand der Bestigungsschrau-
ben (6) für Dunstabzugshaube (1) 25

Montage Seite 13
Bevor Sie beginnen
• Lesen Sie das Kapitel „Zu Ihrer Sicher-
heit“ auf Seite 4 und alle Sicherheits-
hinweise.
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Beachten Sie bei Gaskochmulden un-
bedingt die Gebrauchsanleitung der
Kochmulde! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2. Zeichnen Sie die sechs Bohrlöcher ge-
mäß obigen Schemas auf der Wand an.
Achten Sie auf den Lochabstand.
3. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.

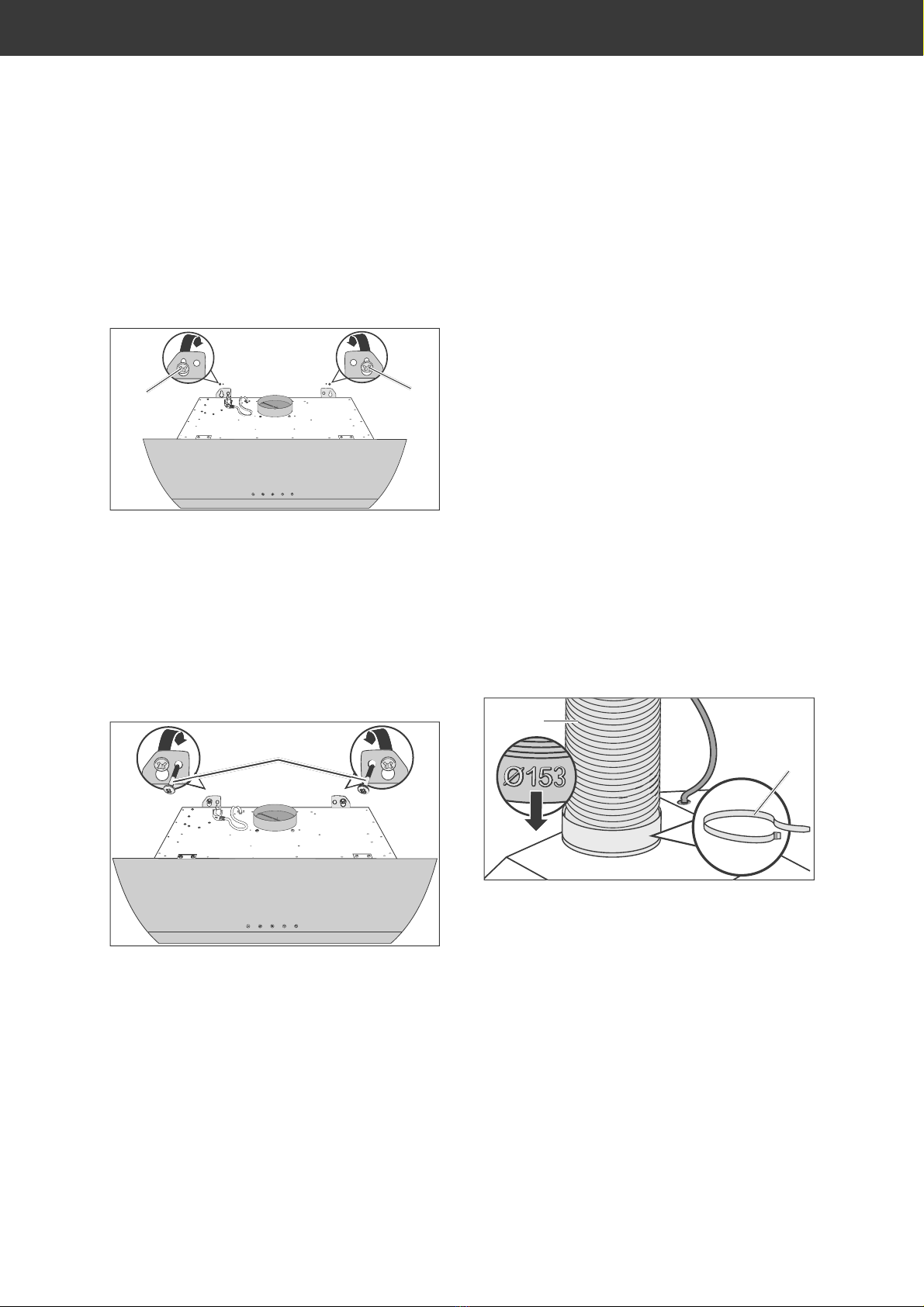

Dunstabzugshaube anbringen
Befestigung an der Wand
(3)
(3)
Stifte
1. Setzen Sie die beiden Hälften der Rück-
schlagklappe (3) in die Öffnung oben auf
die Dunstabzugshaube (1).
Achten Sie darauf, dass die Stifte auf den
Klappen außen liegen.
2. Schrauben Sie die beiden Rundkopf-
schrauben (6) zum Aufhängen der
Dunstabzugshaube in die Dübel.

MontageSeite 14
Zwischen Wand und Schraubenkopf muss
ausreichend Platz bleiben, damit Sie die
Dunstabzugshaube mit den Schlüssel-
lochöffnungen aufhängen können.
(6) (6)
3. Hängen Sie die Dunstabzugshaube an
den Schlüssellochöffnungen vorsichtig an
den beiden Rundkopfschrauben (6) auf.
4. Nehmen Sie die Dunstabzugshaube gege-
benenfalls wieder ab, um die Schrauben
weiter hinein- oder herauszudrehen, damit
eine gute Verbindung mit der Wand be-
steht.
(5)
5. Drehen Sie zwei Rundkopfschrauben (5)
zum Sichern der Dunstabzugshaube in die
vorbereiteten Dübel und schrauben Sie
die Dunstabzugshaube an der Wand fest.
Unterbau unter ein
Schrankelement
Bei Unterbau unter ein Schrankelement: die
Luftaustrittsöffnung für den Abluftschlauch (2)
unten am Schrank markieren und in den
Schrank sägen. Dazu
1. Bohren Sie mit einem Holzbohrer ein Loch
im Inneren des Kreises;
2. Sägen Sie, von dort beginnend mit einer
Stichsäge nun den Kreis heraus.
3. Glätten Sie anschließend die Kanten mit
Sandpapier.
Abluftschlauch anbringen
Der Abluftschlauch (2) muss montiert werden,
wenn Sie die Dunstabzugshaube im Abluftbe-
trieb nutzen wollen.
(2)
(4)
1. Stecken Sie das Ende des Abluftschlau-
ches (2) mit dem größeren Durchmesser
(153mm) auf den Anschluss mit der Rück-
schlagklappe (3).
2. Sichern Sie das untere Ende des Ablauf-
schlauchs mit dem Kabelbinder (4).
Letzte Schritte
• Stecken Sie den Netzstecker in eine vor-
schriftsmäßig installierte Steckdose.
Die Montage ist damit abgeschlossen.

Bedienung Seite 15

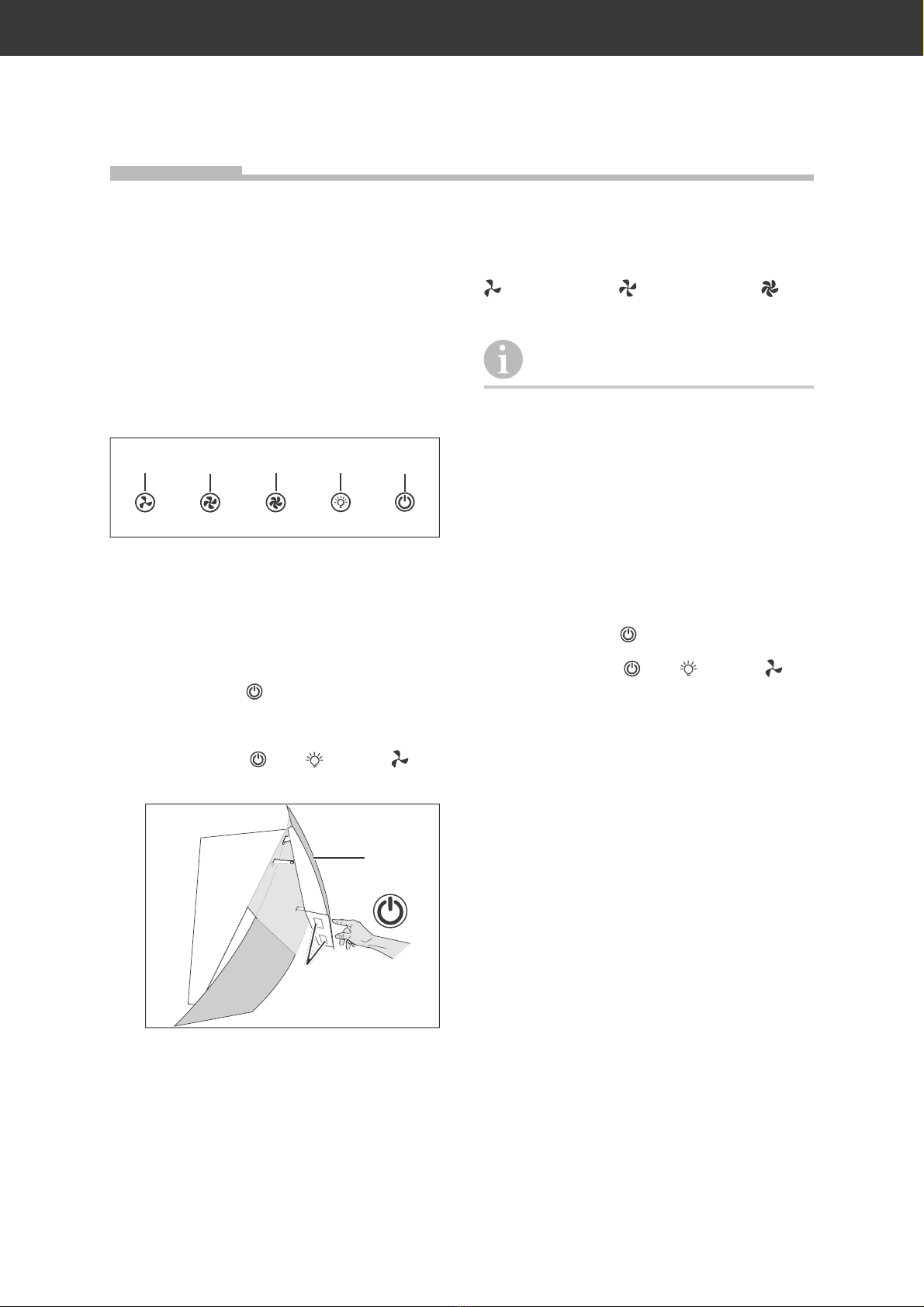

Bedienung
Bevor Sie beginnen
• Lesen Sie das Kapitel „Zu Ihrer Sicher-
heit“ auf Seite 4 und alle Sicherheits-
hinweise.
• Montieren Sie die Dunstabzugshaube, wie
im Kapitel „Montage“ auf Seite 12 be-
schrieben.
(17) (18) (19) (20) (21)
Gerät einschalten
• Um das Gerät einzuschalten, berühren
Sie den Sensor (21).
– Ein Signaltin ertönt.
–DieSensoren (21), (20) und (17)
leuchten auf.
(7)
(8)
– Die Abdeckung (7) der Dunstabzugshau-
be öffnet sich.
– Die Beleuchtung (8) leuchtet auf.
– Das Gerät startet mit der Gebläsestufe 1.
Gebläsestufe ändern
Das Gebläse verfügt über die drei Stufen
(17) langsam, (18) mittel und (19)
schnell.
Das Gerät startet immer auf der
Gebläsestufe1.
• Um die gewünschte Gebläsestufe einzu-
stellen, drücken Sie den entsprechenden
Sensor.
Dieser leuchtet auf. Die Gebläsestufe än-
dert sich.
Gerät ausschalten
• Um das Gerät auszuschalten, berühren
Sie den Sensor (21) erneut.
–DieSensoren (21), (20) und (17)
erlöschen.
– Das Gebläse fährt herunter.
– Die Beleuchtung (8) erlischt.
– Die Abdeckung (7) der Dunstabzugshau-
be schließt sich.

BedienungSeite 16
Beleuchtung
WARNUNG
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt
LEDs mit dem ILCOS D-Code DBS-1-S,
12VDC, 1W.
Ihre Dunstabzugshaube ist mit zwei
LED-Leuchten (8) ausgestattet. Beim Start
des Geräts werden diese automatisch mit
eingeschaltet. Sie können aber abgeschaltet
werden.
• Um die Beleuchtung ein- oder auszuschal-
ten, drücken Sie die Taste (20).
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite 21.
• Zum Einsetzen (siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite 18).
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. -armer
Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie den Fettfilter in regelmäßigen
Abständen.

Pflege und Wartung Seite 17
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Vor dem Reinigen der Dunstabzugs-
haube oder dem Filterwechsel Netz-
stecker ziehen. Sollte der Netzstecker
schwer zugänglich sein, entspre-
chende Sicherung ausschalten bzw.
herausdrehen.
Gehäuse reinigen
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät
oder mangelhafte Wartung kann dazu
führen, dass Fettrückstände sich entzün-
den.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Wir empfehlen, die Oberflächen
der Dunstabzugshaube nach je-
der Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab. Verwenden Sie keine
scharfen Gegenstände oder Scheuerpul-
ver, da diese die Oberflächen zerkratzen
können.
• Reinigen Sie die Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Fettfilter nach der Reinigung erst wie-
der einsetzen, wenn er völlig getrock-
net ist.
Reinigen Sie den Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Schalten Sie das Gerät ein, wie im Ab-
schnitt „Gerät einschalten“ beschrieben
(siehe „Gerät einschalten“ auf Seite 15).
2. Ziehen Sie den Netzstecker aus der
Steckdose, oder schalten Sie den Strom
an der entsprechenden Sicherung ab.
(9)
(10)
3. Lösen Sie die Verriegelung (9) des Fett-
filters (10) und entnehmen Sie den Fettfil-
ter (10) vorsichtig.
4. Waschen Sie den Fettfilter (10) in der
Spülmaschine oder im Spülbecken wie
normales Geschirr aus.

Pflege und WartungSeite 18
(9)
(10)
(11)
(12)
5. Setzen Sie den Fettfilter (10) mit den Zap-
fen (11) in die Aussparungen (12).
6. Schieben Sie die Verriegelung (9) nach
oben; klappen Sie den Fettfilter (10) zu
und lassen Sie die Verriegelung (9) wieder
los.
7. Stellen Sie die Stromversorgung wieder
her.
8. Schalten Sie das Gerät erneut ein und ggf.
gleich wieder aus.
Aktivkohlefilter einsetzen/
ersetzen
Die Aktivkohlefilter werden im Umluftbetrieb
benötigt. Sie dienen der Geruchsbeseitigung.
Sie müssen erneuert werden, wenn die beim
Kochen entstehenden Gerüche nicht mehr
ausreichend gefiltert werden.
Bei häufigem Gebrauch sollten Sie die Filter
regelmäßig erneuern. Überprüfen Sie ihn min-
destens alle 6 Monate.
Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite 21.
1. Schalten Sie das Gerät ein, wie im Ab-
schnitt „Gerät einschalten“ beschrieben
(siehe „Gerät einschalten“ auf Seite 15).
2. Ziehen Sie den Netzstecker aus der
Steckdose, oder schalten Sie den Strom
an der entsprechenden Sicherung ab.
(9)
(10)
3. Lösen Sie die Verriegelung (9) des Fettfil-
ters (10) und entnehmen Sie den Fettfilter
vorsichtig.
(13)
(14)
(15) (16)
4. Nur beim Ersetzen:
Die beiden Aktivkohlefilter (13) befinden
sich rechts und links des Motors (14).
Lösen Sie beide Aktivkohlefilter (13), und
nehmen Sie sie heraus.
5. Setzen Sie die neuen Aktivkohlefilter (13)
rechts und links auf den Motor (14). Ach-
ten Sie dabei darauf, dass die Federn (16)
in die Nute (15) eingreifen. Drehen Sie die

Pflege und Wartung Seite 19
Aktivkohlefilter (13) gegen den Uhrzeiger-
sinn fest. Dabei die Verriegelung einrasten
lassen.
(9)
(10)
6. Setzen Sie den Fettfilter(10) mit den Zap-
fen in die Aussparungen.
7. Schieben Sie die Verriegelung (9) nach
oben; klappen Sie den Fettfilter (10) zu
und lassen Sie die Verriegelung (9) wieder
los.
8. Stellen Sie die Stromversorgung wieder
her.
9. Schalten Sie das Gerät erneut ein und ggf.
gleich wieder aus.
10. Entsorgen Sie die verbrauchten Aktiv-
kohlefilter (13) im Hausmüll.

FehlersuchtabelleSeite 20
Fehlersuchtabelle
Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht
um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob
Sie die Störung beseitigen können.
WARNUNG
Stromschlaggefahr bei unsachgemäßer Reparatur!
Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparie-
ren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fach-
kräfte dürfen diese Reparaturen ausführen.
Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und
Beleuchtung funktio-
nieren nicht.
Das Gerät ist vom
Netz getrennt.
Prüfen Sie den richtigen Sitz des Netzste-
ckers.
Prüfen Sie die Steckdose mit einem anderen
elektrischen Gerät.
Prüfen Sie die Sicherung.
Beleuchtung
funktioniert nicht.
LED-Lampe defekt. Wenden Sie sich an einen Elektro-Fachbetrieb.
Öl tropft vom Gerät
herunter
Fettfilter verschmutzt. Reinigen Sie den Fettfilter (siehe Seite 17).
Umluftbetrieb:
Gerüche werden nicht
ausreichend beseitigt,
schwacher Luftstrom.
Fettfilter verschmutzt. Reinigen Sie den Fettfilter und/oder ersetzen
Sie die Aktivkohlefilter (ab Seite 17).
Abluftbetrieb:
Schlechte Leistung.
Die Dunstabzugshau-
be hat nicht genü-
gend Zuluft.
Die Dunstabzugshaube hat eine sehr große
Abluftmenge. Sorgen Sie deshalb für ausrei-
chende Zuluft, z. B. durch nicht verschließba-
re Öffnungen in Türen, Fenstern, Zuluftmau-
erkästen.
Beachten Sie die Sicherheitshinweise ab Sei-
te 4 .
Der Abluftschlauch ist
geknickt oder zu lang.
Prüfen Sie, ob der Abluftschlauch geknickt
oder zu lang ist.
