Hanseatic SY-103D5-E7-C59-L52-900 User manual

Gebrauchsanleitung
Anleitung/Version:
195237_DE_20210629
Bestell-Nr.: 28602856
Nachdruck, auch
auszugsweise,
nicht gestattet!
SY-103D5-E7-C59-L52-900
Wand-Dunstabzugshaube

InhaltsverzeichnisSeite DE-2
Inhaltsverzeichnis
Begriffs- und Symbolerklärung . . . . . . DE-3
Sicherheit . . . . . . . . . . . . . . . . . . . . . . DE-4
Bestimmungsgemäßer Gebrauch . . DE-4
Sicherheitshinweise . . . . . . . . . . . . . DE-4
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-9

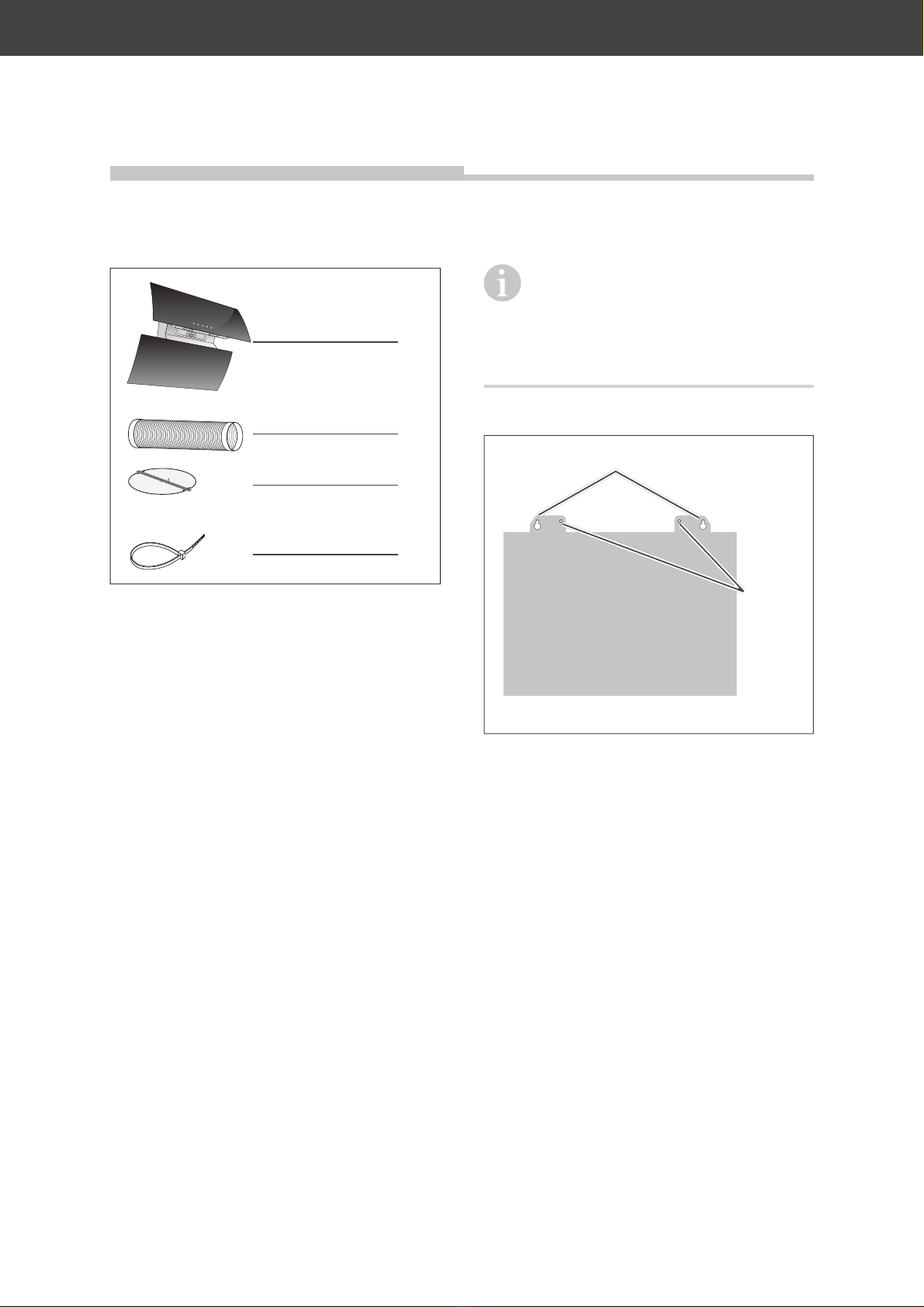

Lieferumfang . . . . . . . . . . . . . . . . . . DE-9
Lieferung kontrollieren . . . . . . . . . . . DE-9
Verpackungs-Tipps . . . . . . . . . . . . . DE-9
Umluft- oder Abluftbetrieb? . . . . . . . . DE-10
Umluftbetrieb . . . . . . . . . . . . . . . . . DE-10
Abluftbetrieb . . . . . . . . . . . . . . . . . . DE-10
Vorbereitungen zur Montage . . . . . . .DE-11
Für Abluftbetrieb. . . . . . . . . . . . . . . .DE-11
Stromanschluss . . . . . . . . . . . . . . . .DE-11
Benötigtes Montage-Material . . . . . . DE-12
Teileliste . . . . . . . . . . . . . . . . . . . . . DE-12
Werkzeuge und Hilfsmittel . . . . . . . DE-12
Schrauben . . . . . . . . . . . . . . . . . . . DE-12
Montage . . . . . . . . . . . . . . . . . . . . . . DE-13
Platzbedarf . . . . . . . . . . . . . . . . . . . DE-13
Befestigungsmaße . . . . . . . . . . . . . DE-13
Bevor Sie beginnen . . . . . . . . . . . . DE-13
Bohrlöcher setzen . . . . . . . . . . . . . DE-14
Dunstabzugshaube anbringen. . . . DE-14

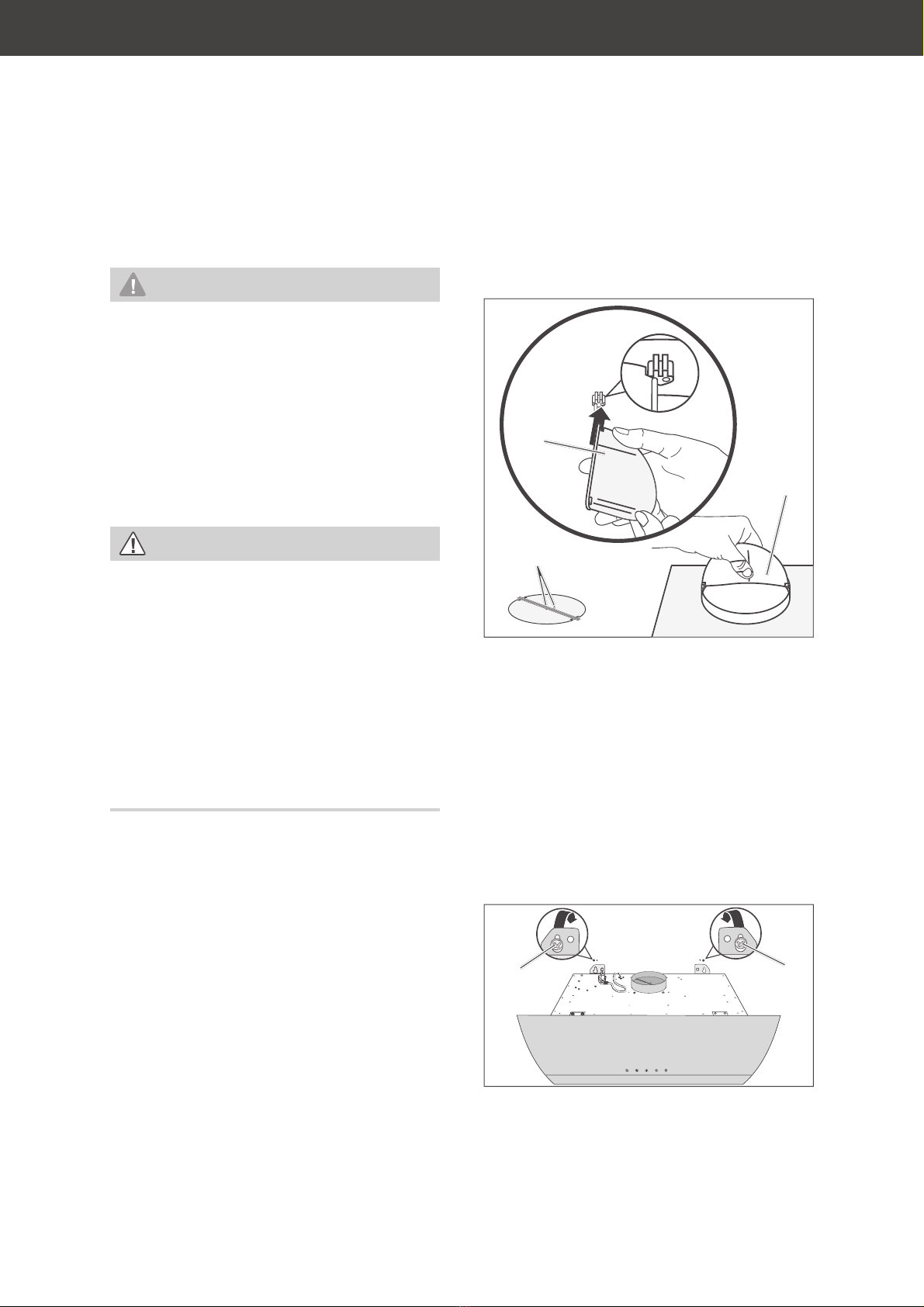

Abluftschlauch anbringen . . . . . . . DE-15
Letzte Schritte . . . . . . . . . . . . . . . . DE-15
Bedienung. . . . . . . . . . . . . . . . . . . . . DE-16
Bevor Sie beginnen . . . . . . . . . . . . DE-16
Gerät einschalten. . . . . . . . . . . . . . DE-16
Gebläsestufe ändern . . . . . . . . . . . DE-16
Gerät ausschalten . . . . . . . . . . . . . DE-16
Beleuchtung . . . . . . . . . . . . . . . . . . DE-16
Aktivkohlefilter . . . . . . . . . . . . . . . . DE-17
Energiespartipps . . . . . . . . . . . . . . DE-17
Pflege und Wartung . . . . . . . . . . . . . DE-18
Gehäuse reinigen. . . . . . . . . . . . . . DE-18

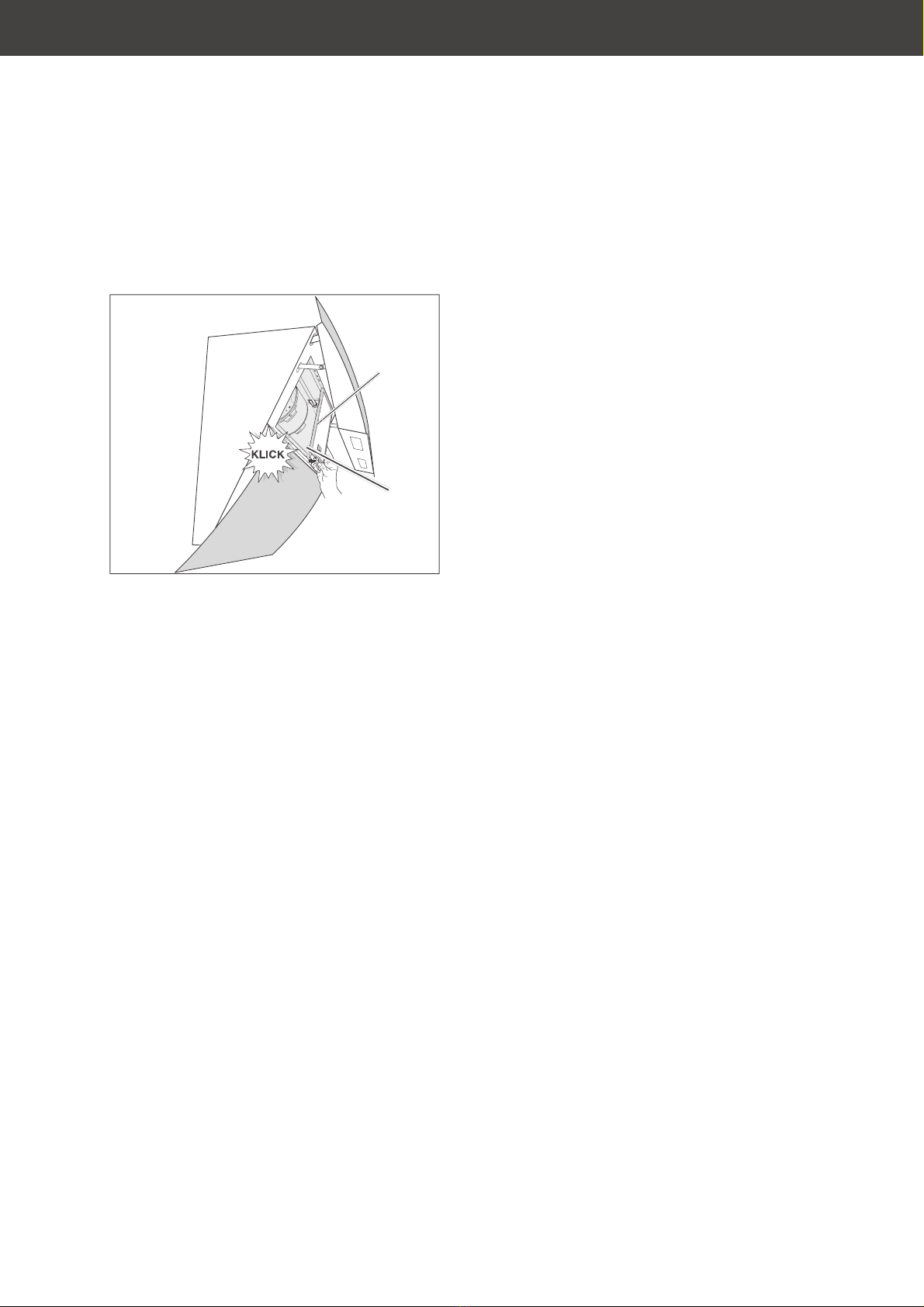

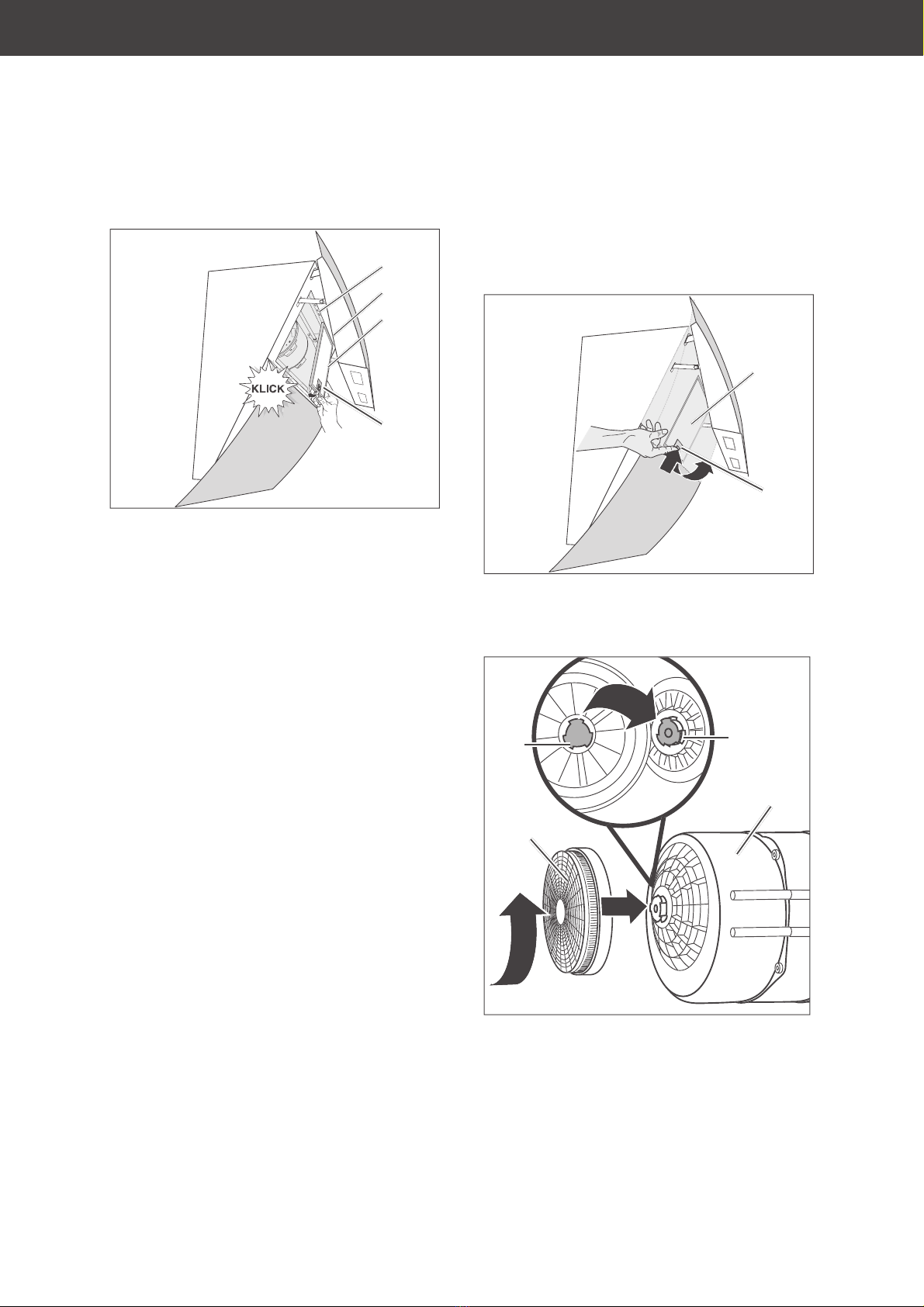

Fettfilter reinigen. . . . . . . . . . . . . . . DE-18
Aktivkohlefilter einsetzen/ersetzen DE-19
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-21
Service . . . . . . . . . . . . . . . . . . . . . . . DE-22
Allgemeiner Service . . . . . . . . . . . . DE-22
Ersatzteile. . . . . . . . . . . . . . . . . . . . DE-22
Entsorgung und Abfallvermeidung . . DE-23
Unser Beitrag zum Schutz der
Ozonschicht . . . . . . . . . . . . . . . . . . DE-23
Abfallvermeidung . . . . . . . . . . . . . DE-23
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . DE-23
Aktivkohlefilter entsorgen. . . . . . . . DE-23
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014. . . . . . . . . . . . . DE-24
Produktinformation gemäß
VO (EU) Nr. 66/2014. . . . . . . . . . . . . DE-25
Technische Daten . . . . . . . . . . . . . . . DE-26
Bevor Sie das Gerät benut-
zen, lesen Sie bitte zuerst
die Sicherheitshinweise und
die Gebrauchsanleitung aufmerksam
durch. Nur so können Sie alle Funkti-
onen sicher und zuverlässig nutzen.
Beachten Sie unbedingt auch die nationa-
len Vorschriften in Ihrem Land, die zusätz-
lich zu den in dieser Anleitung genannten
Vorschriften gültig sind.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Geben Sie alle Sicherheitshinweise und
Anweisungen an den nachfolgenden Ver-
wender des Produkts weiter.
Informationen zur Montage/In-
betriebnahme finden Sie ab Sei-
te DE-13.

Begriffs- und Symbolerklärung Seite DE-3
Begriffs- und Symbolerklärung
Folgende Begriffe und Symbole finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem mittleren Risikograd, die,
wenn sie nicht vermieden wird, den Tod oder
eine schwere Verletzung zur Folge haben
kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem niedrigen Risikograd, die,
wenn sie nicht vermieden wird, eine geringfü-
gige oder mäßige Verletzung zur Folge haben
kann.
HINWEIS
Dieser Signalbegriff warnt vor möglichen
Sachschäden.
Dieses Symbol verweist auf
nützliche Zusatzinformationen.
Heiße Oberfläche
Schutzklasse 1
Zerbrochene Schutzabdeckung
sofort ersetzen

SicherheitSeite DE-4
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch- und
Bratdünsten über einer Kochstelle im privaten
Haushalt bestimmt.
Das Gerät ist nicht für den gewerblichen Ein-
satz ausgelegt.
Es ist nicht geeignet zum Betrieb im Außenbe-
reich oder an nicht-stationären Aufstellungs-
orten (z. B. Schiffe).
Personen, die aufgrund ihrer physischen, sen-
sorischen oder geistigen Fähigkeiten oder Un-
kenntnis nicht in der Lage sind, das Gerät si-
cher zu bedienen, müssen bei der Benutzung
beaufsichtigt werden.
Nehmen Sie keine technischen Veränderun-
gen am Gerät vor.
Verwenden Sie das Gerät ausschließlich wie
in dieser Gebrauchsanleitung beschrieben.
Jede andere Verwendung gilt als nicht be-
stimmungsgemäß und kann zu Sachschäden
oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch nicht bestimmungsgemä-
ßen Gebrauch entstanden sind.
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine Si-
cherheitshinweise, die Sie zu Ihrem eigenen
Schutz und zum Schutz Dritter stets beachten
müssen. Beachten Sie auch die Warnhinwei-
se in den einzelnen Kapiteln zu Bedienung,
Aufbau etc.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich dar-
in verfangen oder daran ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren und darüber sowie von Per-
sonen mit verringerten physischen,
sensorischen oder mentalen Fähig-
keiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie be-
aufsichtigt oder bezüglich des siche-
ren Gebrauchs unterwiesen wurden
und die daraus resultierenden Gefah-
ren verstanden haben.
■Reinigung und Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
■Kinder dürfen nicht mit dem Gerät
spielen und keinen Zugriff auf das
Gerät haben, wenn sie unbeaufsich-
tigt sind.
Sicherheit

Sicherheit Seite DE-5
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren spannungsführender Tei-
le kann zu schweren Verletzungen oder
zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B.
die Anschlussleitung defekt ist;
–Rauch entwickelt oder verbrannt
riecht;
–ungewohnte Geräusche erzeugt.
In einem solchen Fall Netzstecker aus
der Steckdose ziehen und unseren
Service kontaktieren (siehe Kapitel
„Service“).
■Das Gerät entspricht der Schutzklas-
se 1 und darf nur an eine Steckdo-
se mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Achten Sie beim Anschließen darauf,
dass die richtige Spannung anliegt.
Nähere Informationen hierzu finden
Sie auf dem Typenschild.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; ziehen Sie gegebenenfalls eine
Fachkraft zurate (siehe Kapitel „Ser-
vice“).
■Das Gerät darf erst nach Abschluss
sämtlicher Installations- und Monta-
gearbeiten an das elektrische Netz
angeschlossen werden.
■Niemals das Gehäuse öffnen.
■Netzkabel / Netzstecker
–Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
–Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
–Netzkabel nicht verlängern oder
verändern.
–Netzstecker und -kabel von offenem
Feuer und heißen Flächen fernhal-
ten.
–Netzstecker nie am Netzkabel aus
der Steckdose ziehen, immer den
Netzstecker selbst anfassen.
–Netzstecker niemals mit feuchten
Händen anfassen.
–Netzstecker und Netzkabel nie in
Wasser oder andere Flüssigkeiten
tauchen.
■Wenn die Netzanschlussleitung des
Geräts beschädigt ist, muss sie durch
den Hersteller oder seinen Kunden-
dienst oder eine qualifizierte Fach-
kraft ersetzt werden, um Gefährdun-
gen zu vermeiden.
■Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen, so wie unser
Service.
■Eigenständige Reparaturen an dem
Gerät können Sach- und Personen-
schäden verursachen, und die Haf-
tungs- und Garantieansprüche verfal-
len. Niemals versuchen, das defekte
– oder vermeintlich defekte – Gerät
selbst zu reparieren.

SicherheitSeite DE-6
■In diesem Gerät befinden sich elektri-
sche und mechanische Teile, die zum
Schutz gegen Gefahrenquellen uner-
lässlich sind. Bei Reparaturen dürfen
ausschließlich Teile verwendet wer-
den, die den ursprünglichen Geräte-
daten entsprechen.
■Im Fehlerfall und vor umfangreichen
Reinigungsarbeiten den Netzstecker
aus der Steckdose ziehen bzw. die Si-
cherung ausschalten/herausdrehen.
■Keine Gegenstände in oder durch die
Gehäuseöffnungen stecken und si-
cherstellen, dass auch Kinder keine
Gegenstände hineinstecken können.
■Gerät niemals mit einem Hochdruck-
oder Dampfreiniger reinigen.
■Gerät regelmäßig auf Schäden prü-
fen.
VORSICHT!
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät kann zu einem Brand führen.
■Gerät nur an eine ordnungsgemäß
installierte Schutzkontakt-Steckdose
anschließen. Der Anschluss an eine
Steckdosenleiste oder eine Mehrfach-
steckdose ist unzulässig.
■Das Gerät ist nicht für den Betrieb
mit einer externen Zeitschaltuhr oder
einem externen Fernwirksystem be-
stimmt.
Verletzungsgefahr!
■Sicherstellen, dass das Gerät ord-
nungsgemäß befestigt ist. Die Ver-
wendung von Klebstoffen und Klebe-
mitteln zur Befestigung ist nicht
zulässig.
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Gerät genau gemäß dieser Ge-
brauchsanleitung montieren und ins-
tallieren. Dies gilt auch für die Befes-
tigung der Schrauben.
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Leitun-
gen (Strom, Gas, Wasser etc.) beschä-
digt werden (mit einem Leitungssuch-
gerät überprüfen).
■Ein Fehler bei der Anbringung von
Montageschrauben oder Befesti-
gungseinrichtungen entgegen dieser
Anweisung kann eine elektrische Ge-
fährdung hervorrufen.
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-22).
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.

Sicherheit Seite DE-7
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen!
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung
notwendige Sauerstoff entzogen wer-
den. Dies kann dazu führen, dass die
Flamme erlischt und Gas austritt bzw.
die Abgase in den Raum gesogen wer-
den.
■Ein gefahrloser Betrieb ist möglich,
wenn z.B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforderli-
chen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Ziehen Sie
den zuständigen Schornsteinfeger-
meister zu Rate.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.

SicherheitSeite DE-8
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5 cm er-
forderlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch
eine Außenwand geführt, muss der
Luftaustritt von außen mit einer Ab-
deckung mit selbstöffnenden Schlit-
zen (nicht im Lieferumfang enthal-
ten) versehen werden. Beauftragen
Sie damit den Fachbetrieb, der den
Wanddurchbruch vornimmt.
■Bedenken Sie: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Abzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche
Vorschriften im Umgang mit der Ab-
leitung der Abluft. Fragen Sie Ihren
Bezirksschornsteinfeger um Rat.

Lieferung Seite DE-9
Lieferung
Lieferumfang
(1)
(3)
(2)
(4)
(1) Dunstabzugshaube
(2) Abluftschlauch (nur bei Abluftbetrieb)
(3) Rückschlagklappe (nur bei
Abluftbetrieb)
(4) Kabelbinder
Die zur Wandmontage benötigten
Schrauben und Dübel sind nicht im
Lieferumfang enthalten, da deren Art
und Abmessungen von der Wandbe-
schaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhan-
del beraten (siehe „Benötigtes Monta-
ge-Material“ auf Seite DE-12).
Ein Aktivkohlefilter für den Umluftbe-
trieb gehört nicht zum Lieferumfang.
Zubehör-Bestellung siehe „Unser Ser-
vice“ auf Seite DE-22.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Entfernen Sie alle anderen Verpa-
ckungsteile, Kunststoffprofile, Klebestrei-
fen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
5. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf siehe Seite DE-22.
Verpackungs-Tipps
Sollten es Ihre räumlichen Ver-
hältnisse zulassen, empfehlen wir
Ihnen, die Verpackung zumindest
während der Garantiezeit aufzubewahren.
Sollte das Gerät zur Reparatur eingeschickt
werden müssen, ist es nur in der Originalver-
packung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen
möchten, entsorgen Sie diese bitte umwelt-
freundlich.

Umluft- oder Abluftbetrieb?Seite DE-10
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchendünste
angesaugt und nach der Reinigung durch die
oberen Luftaustrittsöffnungen der Raumluft
wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch einen Aktivkohlefilter (Ge-
ruchsfilter mit Aktivkohle; nicht im Lieferum-
fang enthalten; Bezugsquelle (siehe „Service“
auf Seite DE-22).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
des Aktivkohlefilters lassen Reinigungs-
und Ansaugwirkung nach. Der Aktivkoh-
lefilter muss je nach Benutzung erneuert
werden; mindestens etwa alle sechs Mo-
nate überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich, Ge-
ruchsbelästigung stets sehr gering.
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung des
Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie
zeigen nicht das hier beschriebene Gerät.

Vorbereitungen zur Montage Seite DE-11
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; ziehen Sie gegebenenfalls eine
Fachkraft zurate (siehe Kapitel „Ser-
vice“).
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elekt-
rofachbetrieb mit der Installation be-
auftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und kein störendes
Kabel sichtbar ist, sollten Sie den Stroman-
schluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden.
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, nur für die
Dunstabzugshaube vorgesehenen
Luftkanal nach außen geführt werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen Ihnen, alle Vorarbei-
ten von einem Fachbetrieb vorneh-
men zu lassen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmesser.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden (Bögen und Krümmer sind günstiger).
Jede Biegung erhöht den Energieverbrauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.

Benötigtes Montage-MaterialSeite DE-12
Benötigtes Montage-Material
Teileliste
(1)
(3)
(2)
(4)
(1) Dunstabzugshaube
(2) Abluftschlauch (nur bei Abluftbetrieb)
(3) Rückschlagklappe (nur bei
Abluftbetrieb)
(4) Kabelbinder
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (5) und (6).
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– Stabile Stehleiter
– Arbeitshandschuhe
Wir empfehlen außerdem, eine weitere Per-
son zur Hilfe hinzuzuziehen.
Schrauben
Die zur Wandmontage benötigten
Schrauben und Dübel sind nicht im Lie-
ferumfang enthalten, da deren Art und
Abmessungen von der Wandbeschaf-
fenheit abhängig sind. Bitte lassen Sie
sich hierzu im Fachhandel beraten.
(5)
(6)
Sie benötigen insgesamt
– 2 Rundkopfschrauben (6) zum Aufhängen
der Dunstabzugshaube, maximal ø 6 mm
– 2 Rundkopfschrauben (5) mit Unterlegschei-
ben zur Sicherung der Dunstabzugshaube,
maximal ø 6 mm
–4passendeDübel

Montage Seite DE-13
Montage
Platzbedarf
(a)
(b)
(c)
Wichtige Einheiten: Maße
in cm
(a) Mindest-Abstand
zwischen Herd und Unterkante
der Dunstabzugshaube (1)
65–75
(b) Höhe der
Dunstabzugshaube (1) 48
(c) Platzbedarf oberhalb
des Herdes: 113 –123
Grafik und Tabelle zeigen Ihnen, welche Ab-
stände Sie mindestens einhalten müssen und
welchen Spielraum Sie bei der Montage ha-
ben.
Die Zahlen in Klammer beziehen sich auf
Umluftbetrieb; hierbei müssen die Lüftungs-
schlitze frei bleiben.
Befestigungsmaße
(f) (d)
(e)
Ermittlung Bohrlöcher: Maße
in cm
(d) Höhe der
Befestigungsschrauben (6) und
der Sicherungsschrauben (5) für
Dunstabzugshaube (1)
50
(e) Abstand der
Sicherungsschrauben (5) für
Dunstabzugshaube (1)
35
(f) Abstand der
Bestigungsschrauben (6) für
Dunstabzugshaube (1)
25
Bevor Sie beginnen
• Lesen Sie das Kapitel „Zu Ihrer Sicher-
heit“ auf Seite DE-4 und alle Sicherheits-
hinweise.

MontageSeite DE-14
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen beschädigt werden
(Strom, Gas, Wasser etc.); mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Beachten Sie bei Gaskochmulden un-
bedingt die Gebrauchsanleitung der
Kochmulde! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2. Zeichnen Sie die sechs Bohrlöcher ge-
mäß obigen Schemas auf der Wand an.
Achten Sie auf den Lochabstand.
3. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.
Dunstabzugshaube anbringen
Befestigung an der Wand
(3)
(3)
Stifte
1. Setzen Sie die beiden Hälften der Rück-
schlagklappe (3) in die Öffnung oben auf
die Dunstabzugshaube (1).
Achten Sie darauf, dass die Stifte auf den
Klappen außen liegen.
2. Schrauben Sie die beiden Rundkopf-
schrauben (6) zum Aufhängen der
Dunstabzugshaube in die Dübel.
Zwischen Wand und Schraubenkopf muss
ausreichend Platz bleiben, damit Sie die
Dunstabzugshaube mit den Schlüssel-
lochöffnungen aufhängen können.
(6) (6)
3. Hängen Sie die Dunstabzugshaube an
den Schlüssellochöffnungen vorsichtig an
den beiden Rundkopfschrauben (6) auf.

Montage Seite DE-15
4. Nehmen Sie die Dunstabzugshaube gege-
benenfalls wieder ab, um die Schrauben
weiter hinein- oder herauszudrehen, damit
eine gute Verbindung mit der Wand be-
steht.
(5)
5. Drehen Sie zwei Rundkopfschrauben (5)
zum Sichern der Dunstabzugshaube in die
vorbereiteten Dübel und schrauben Sie
die Dunstabzugshaube an der Wand fest.
Unterbau unter ein Schrankelement
Bei Unterbau unter ein Schrankelement: die
Luftaustrittsöffnung für den Abluftschlauch (2)
unten am Schrank markieren und in den
Schrank sägen. Dazu
1. Bohren Sie mit einem Holzbohrer ein Loch
im Inneren des Kreises;
2. Sägen Sie, von dort beginnend mit einer
Stichsäge nun den Kreis heraus.
3. Glätten Sie anschließend die Kanten mit
Sandpapier.
Abluftschlauch anbringen
Der Abluftschlauch (2) muss montiert werden,
wenn Sie die Dunstabzugshaube im Abluftbe-
trieb nutzen wollen.
(2)
(4)
1. Stecken Sie das Ende des Abluftschlau-
ches (2) mit dem größeren Durchmesser
(153mm) auf den Anschluss mit der Rück-
schlagklappe (3).
2. Sichern Sie das untere Ende des Ablauf-
schlauchs mit dem Kabelbinder (4).
Letzte Schritte
• Stecken Sie den Netzstecker in eine vor-
schriftsmäßig installierte Steckdose.
Die Montage ist damit abgeschlossen.

BedienungSeite DE-16
Bedienung
Bevor Sie beginnen
• Lesen Sie das Kapitel „Sicherheit“ auf Sei-
te DE-4 und alle Sicherheitshinweise.
• Montieren Sie die Dunstabzugshaube, wie
im Kapitel „Montage“ auf Seite DE-13 be-
schrieben.
(17) (18) (19) (20) (21)
Gerät einschalten
• Um das Gerät einzuschalten, berühren
Sie den Sensor (21).
– Ein Signaltin ertönt.
–DieSensoren (21), (20) und (17)
leuchten auf.
(7)
(8)
– Die Abdeckung (7) der Dunstabzugshau-
be öffnet sich.
– Die Beleuchtung (8) leuchtet auf.
– Das Gerät startet mit der Gebläsestufe 1.
Gebläsestufe ändern
Das Gebläse verfügt über die drei Stufen
(17) langsam,
(18) mittel und
(19) schnell.
Das Gerät startet mit Gebläsestufe 1.
• Um die gewünschte Gebläsestufe einzu-
stellen, drücken Sie den entsprechenden
Sensor.
Dieser leuchtet auf. Die Gebläsestufe än-
dert sich.
Gerät ausschalten
• Um das Gerät auszuschalten, berühren
Sie den Sensor (21) erneut.
–DieSensoren (21), (20) und (17)
erlöschen.
– Das Gebläse fährt herunter.
– Die Beleuchtung (8) erlischt.
– Die Abdeckung (7) der Dunstabzugshau-
be schließt sich.
Beleuchtung
WARNUNG
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt
LEDs mit dem ILCOS D-code
DSS-1.5/65-S-120/33.
Ihre Dunstabzugshaube ist mit zwei
LED-Leuchten (8) ausgestattet. Beim Start
des Geräts werden diese automatisch mit
eingeschaltet. Sie können aber abgeschaltet
werden.
• Um die Beleuchtung ein- oder auszuschal-
ten, drücken Sie die Taste (20).

Bedienung Seite DE-17
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte
dem Kapitel „Service“ auf Seite DE-22.
• Zum Einsetzen (siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite DE-19).
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. -ar-
mer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie den Fettfilter in regelmäßigen
Abständen.

Pflege und WartungSeite DE-18
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Vor dem Reinigen der Dunstabzugs-
haube oder dem Filterwechsel Netz-
stecker aus der Steckdose ziehen. Soll-
te der Netzstecker schwer zugänglich
sein, entsprechende Sicherung aus-
schalten bzw. herausdrehen.
Gehäuse reinigen
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät oder mangelhafte Wartung kann
dazu führen, dass Fettrückstände sich
entzünden.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Reinigen Sie die Glasoberflächen mit han-
delsüblichem Glasreiniger.
• Wischen Sie die übrigen Oberflächen mit
einem weichen feuchten Tuch und etwas
Geschirrspülmittel ab. Verwenden Sie kei-
ne scharfen Gegenstände oder Scheuer-
pulver, da diese die Oberflächen zerkrat-
zen können.
• Reinigen Sie die Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Fettfilter nach der Reinigung erst wie-
der einsetzen, wenn er völlig getrock-
net ist.
Reinigen Sie den Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Schalten Sie das Gerät ein, wie im Ab-
schnitt „Gerät einschalten“ beschrieben
(siehe Seite DE-16).
2. Ziehen Sie den Netzstecker aus der
Steckdose, oder schalten Sie den Strom
an der entsprechenden Sicherung ab.
(9)
(10)
3. Lösen Sie die Verriegelung (9) des Fett-
filters (10) und entnehmen Sie den Fettfil-
ter (10) vorsichtig.
4. Waschen Sie den Fettfilter (10) in der
Spülmaschine oder im Spülbecken wie
normales Geschirr aus.

Pflege und Wartung Seite DE-19
(9)
(10)
(11)
(12)
5. Setzen Sie den Fettfilter (10) mit den Zap-
fen (11) in die Aussparungen (12).
6. Schieben Sie die Verriegelung (9) nach
oben; klappen Sie den Fettfilter (10) zu
und lassen Sie die Verriegelung (9) wieder
los.
7. Stellen Sie die Stromversorgung wieder
her.
8. Schalten Sie das Gerät erneut ein und ggf.
gleich wieder aus.
Aktivkohlefilter einsetzen/
ersetzen
Die Aktivkohlefilter werden im Umluftbetrieb
benötigt. Sie dienen der Geruchsbeseitigung.
Sie müssen erneuert werden, wenn die beim
Kochen entstehenden Gerüche nicht mehr
ausreichend gefiltert werden.
Bei häufigem Gebrauch sollten Sie die Filter
regelmäßig erneuern. Überprüfen Sie ihn min-
destens alle 6 Monate.
Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-22.
1. Schalten Sie das Gerät ein, wie im Ab-
schnitt „Gerät einschalten“ beschrieben
(siehe Seite DE-16).
2. Ziehen Sie den Netzstecker aus der
Steckdose, oder schalten Sie den Strom
an der entsprechenden Sicherung ab.
(9)
(10)
3. Lösen Sie die Verriegelung (9) des Fettfil-
ters (10) und entnehmen Sie den Fettfilter
vorsichtig.
(13)
(14)
(15) (16)
4. Nur beim Ersetzen:
Die beiden Aktivkohlefilter (13) befinden
sich rechts und links des Motors (14).
Lösen Sie beide Aktivkohlefilter (13), und
nehmen Sie sie heraus.
5. Setzen Sie die neuen Aktivkohlefilter (13)
rechts und links auf den Motor (14). Ach-
ten Sie dabei darauf, dass die Federn (16)
in die Nute (15) eingreifen. Drehen Sie die

Pflege und WartungSeite DE-20
Aktivkohlefilter (13) gegen den Uhrzeiger-
sinn fest. Dabei die Verriegelung einrasten
lassen.
(9)
(10)
6. Setzen Sie den Fettfilter (10) mit den
Zapfen in die Aussparungen.
7. Schieben Sie die Verriegelung (9) nach
oben; klappen Sie den Fettfilter (10) zu
und lassen Sie die Verriegelung (9) wie-
der los.
8. Stellen Sie die Stromversorgung wieder
her.
9. Schalten Sie das Gerät erneut ein und
ggf. gleich wieder aus.
10. Entsorgen Sie die verbrauchten Aktiv-
kohlefilter (13) im Hausmüll.
