Hanseatic SY-3503C1-P1-C81-L22-600 User manual

Gebrauchsanleitung
Anleitung/Version:
196370_DE_20190828
Artikel-Nr.: 52447014
Nachdruck, auch
auszugsweise,
nicht gestattet!
SY-3503C1-P1-C81-L22-600
Wand-Dunstabzugshaube

Seite DE-2
Inhaltsverzeichnis
Bevor
S
ie das
G
erät benut-
z
en, lesen
S
ie bitte zuerst
die
S
icherheitshinweise und
die
G
ebrauchsanleitun
g
au
f
merksam
durch. Nur so können
S
ie alle Funkti-
onen sicher und zuverl
ä
ssi
g
nutzen.
Beachten
S
ie unbedin
g
t auch die nationa-
l
en Vorschri
f
ten in Ihrem Land, die zusätz-
l
ich zu den in dieser Anleitun
g
g
enannten
Vorschri
f
ten
g
ülti
g
sind.
Bewahren
S
ie alle
S
icherheitshinweise
u
nd Anweisun
g
en
f
ür die Zukun
f
t au
f
.
G
eben
S
ie alle
S
icherheitshinweise und
Anweisun
g
en an den nach
f
ol
g
enden Ver-
w
e
n
de
r
des
Pr
odu
kt
s
w
e
it
e
r.
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3
Lieferumfang . . . . . . . . . . . . . . . . . . DE-3
Lieferung kontrollieren . . . . . . . . . . . DE-3
Verpackungs-Tipps . . . . . . . . . . . . . DE-3
Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . DE-4
Bestimmungsgemäßer Gebrauch . . DE-4
Begriffserklärung . . . . . . . . . . . . . . . DE-4
Symbolerklärung . . . . . . . . . . . . . . . DE-4

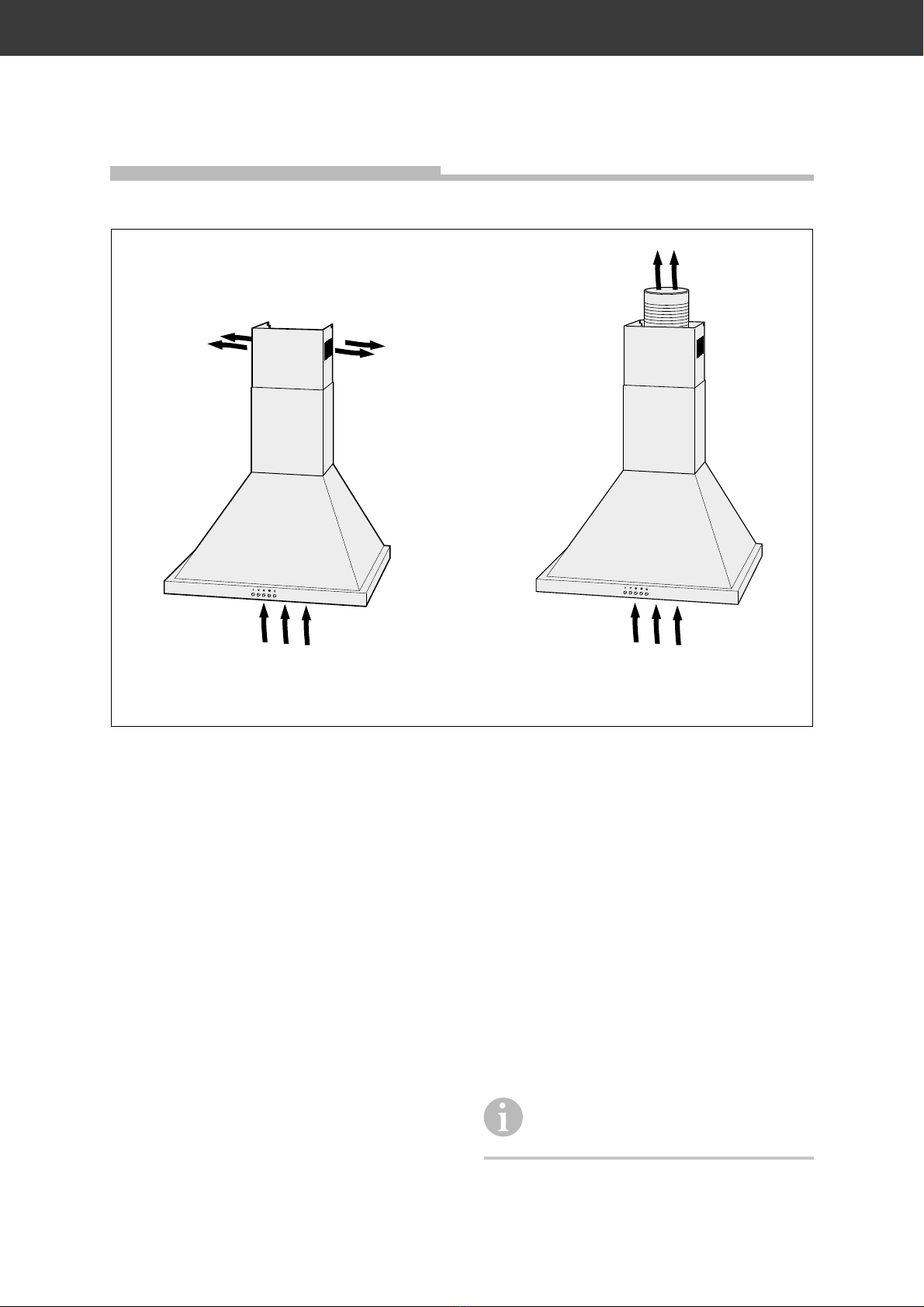

Umluft- oder Abluftbetrieb? . . . . . . . . . DE-8
Umluftbetrieb . . . . . . . . . . . . . . . . . . DE-8
Abluftbetrieb . . . . . . . . . . . . . . . . . . . DE-8
Vorbereitungen zur Montage . . . . . . . DE-9
Für Abluftbetrieb. . . . . . . . . . . . . . . . DE-9
Stromanschluss . . . . . . . . . . . . . . . . DE-9
Benötigtes Montage-Material . . . . . . DE-10
Teileliste . . . . . . . . . . . . . . . . . . . . . DE-10
Werkzeuge und Hilfsmittel . . . . . . . DE-10
Schrauben . . . . . . . . . . . . . . . . . . . DE-10
Montage . . . . . . . . . . . . . . . . . . . . . . .DE-11
Platzbedarf . . . . . . . . . . . . . . . . . . . .DE-11
Befestigungsmaße . . . . . . . . . . . . . .DE-11
Voraussetzung für die sichere
Montage . . . . . . . . . . . . . . . . . . . . . .DE-11
Bohrlöcher setzen . . . . . . . . . . . . . DE-12
Dunstabzugshaube anbringen. . . . DE-12

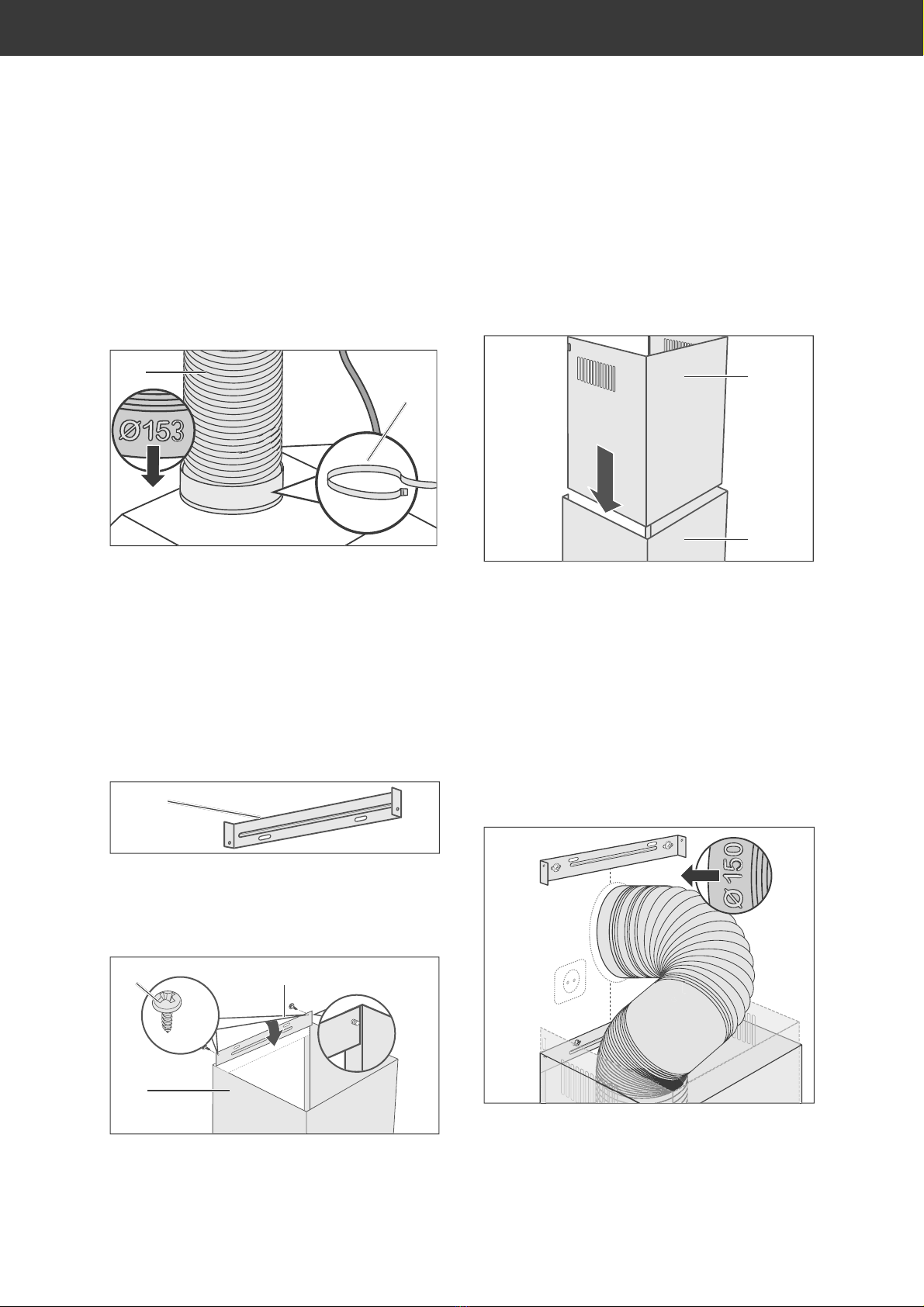

Abluftschlauch anbringen . . . . . . . DE-13
Kaminblende montieren. . . . . . . . . DE-13
Abluftschlauch fixieren
(nur bei Abluftbetrieb). . . . . . . . . . . DE-13
Letzte Schritte . . . . . . . . . . . . . . . . DE-14

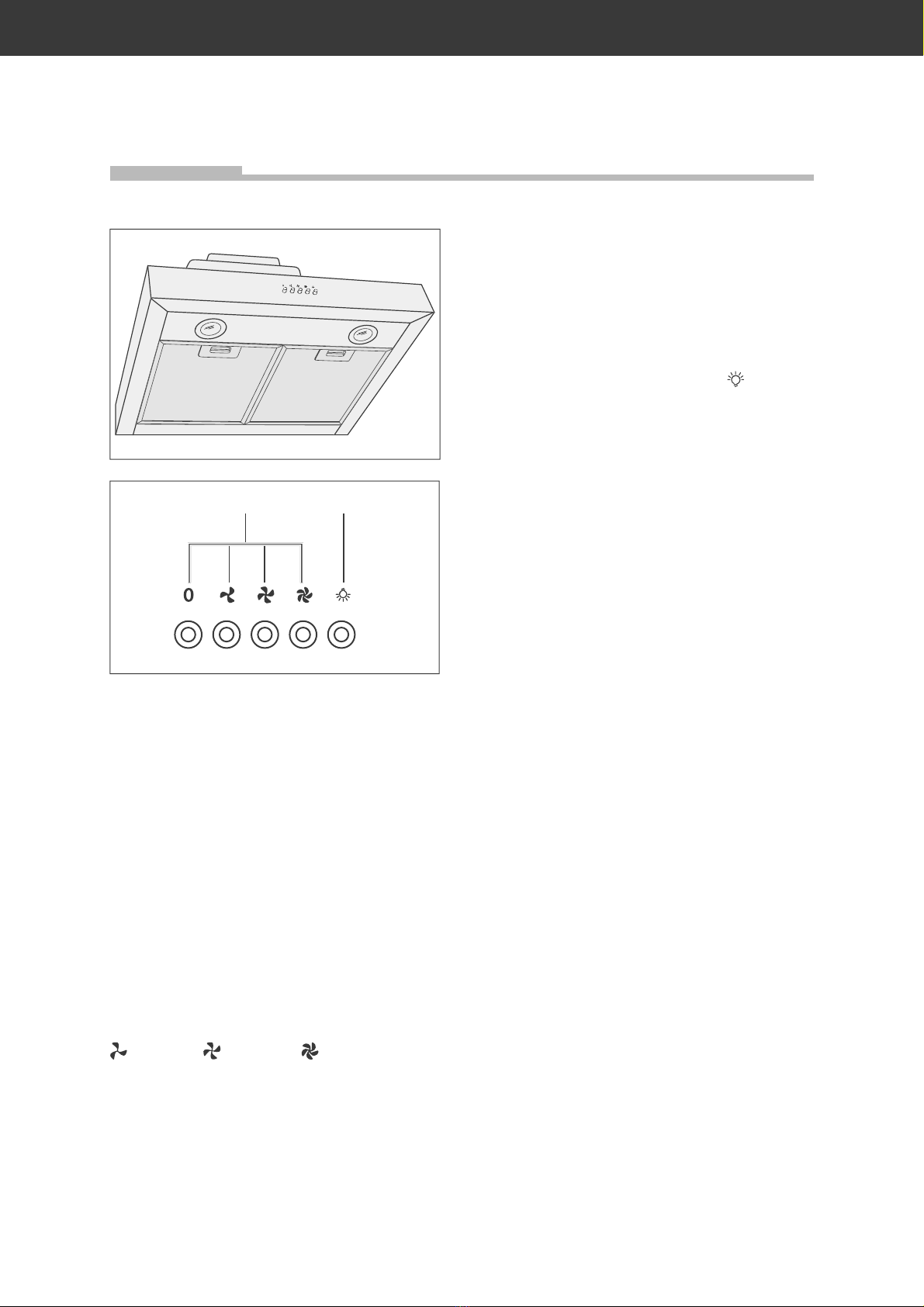

Bedienung. . . . . . . . . . . . . . . . . . . . . DE-15
Voraussetzungen für die
sichere Bedienung . . . . . . . . . . . . . DE-15
Gebläse . . . . . . . . . . . . . . . . . . . . . DE-15
Beleuchtung . . . . . . . . . . . . . . . . . . DE-15
Aktivkohlefilter . . . . . . . . . . . . . . . . DE-15
Energiespartipps . . . . . . . . . . . . . . DE-15
Pflege und Wartung . . . . . . . . . . . . . DE-16
Gehäuse reinigen. . . . . . . . . . . . . . DE-16
Fettfilter reinigen. . . . . . . . . . . . . . . DE-16
Aktivkohlefilter einsetzen/ersetzen DE-17
Beleuchtung auswechseln . . . . . . . DE-18
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-19
Unser Service . . . . . . . . . . . . . . . . . . DE-20
Allgemeiner Service . . . . . . . . . . . . DE-20
Ersatzteile. . . . . . . . . . . . . . . . . . . . DE-20
Aktivkohlefilter bestellen. . . . . . . . . DE-20
Umweltschutz . . . . . . . . . . . . . . . . . . DE-21
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . DE-21
Aktivkohlefilter entsorgen. . . . . . . . DE-21
Verpackung . . . . . . . . . . . . . . . . . . DE-21
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014. . . . . . . . . . . . . DE-22
Produktinformation gemäß
VO (EU) Nr. 66/2014. . . . . . . . . . . . . DE-23
Technische Daten . . . . . . . . . . . . . . . DE-24

Lieferung Seite DE-3
Lieferung
Lieferumfang
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9) 4 Blechschrauben 4,0 × 8 mm
(10) Kabelbinder
Die zur Wandmontage benötigten
Schrauben und Dübel sind nicht im
Lieferumfang enthalten, da deren Art und
Abmessungen von der Wandbeschaffenheit
abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten (siehe „Benötigtes Montage-Material“
auf Seite DE-10).
Ein Aktivkohlefilter für den Umluftbetrieb
gehört nicht zum Lieferumfang. Zubehör-
Bestellung siehe „Unser Service“ auf Seite
DE-20.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Belassen Sie die blauen Schutzfolien auf
den Metallflächen!
3. Entfernen Sie alle anderen Verpa-
ckungsteile, Kunststoffprofile, Klebestrei-
fen und Schaumpolster.
4. Prüfen Sie, ob die Lieferung vollständig ist.
5. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
6. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf, siehe Seite DE-20.
WARNUNG!
Stromschlaggefahr!
■Nie ein beschädigtes Gerät in Betrieb
nehmen.
Verpackungs-Tipps
Sollten es Ihre räumlichen Ver-
hältnisse zulassen, empfehlen wir
Ihnen, die Verpackung zumindest
während der Garantiezeit aufzubewahren.
Sollte das Gerät zur Reparatur eingeschickt
werden müssen, ist es nur in der Originalver-
packung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen
möchten, entsorgen Sie diese bitte umwelt-
freundlich.

Zu Ihrer SicherheitSeite DE-4
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch-
und Bratdünsten über einer Kochstelle
im privaten Haushalt bestimmt. Es ist
nicht für den gewerblichen Einsatz aus-
gelegt
.
Verwenden Sie das Gerät ausschließ-
lich wie in dieser Gebrauchsanleitung
beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu
Personenschäden führen. Der Hersteller
übernimmt keine Haftung für Schäden,
die durch nicht bestimmungsgemäßen
Gebrauch entstanden sind.
Begriffserklärung
Folgende Signalbegriffe finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem mittleren Risiko-
grad, die, wenn sie nicht vermieden
wird, den Tod oder eine schwere Verlet-
zung zur Folge haben kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem niedrigen Risiko-
grad, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige
Verletzung zur Folge haben kann.
HINWEIS
Dieser Signalbegriff warnt vor mög-
lichen Sachschäden.
Dieses Symbol verweist auf nütz-
liche Zusatzinformationen.
Symbolerklärung
Schutzklasse I
Zerbrochene Schutzabde-
ckung sofort ersetzen
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine
Sicherheitshinweise, die Sie zu Ihrem
eigenen Schutz und zum Schutz Dritter
stets beachten müssen. Beachten Sie
auch die Warnhinweise in den einzel-
nen Kapiteln zu Bedienung, Aufbau etc.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren von spannungsführenden
Teilen kann zu schweren Verletzungen
oder zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
Zu Ihrer Sicherheit

Zu Ihrer Sicherheit Seite DE-5
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
■Gerät, Netzstecker und Netzkabel von
offenem Feuer und heißen Flächen
fernhalten.
■Immer am Netzstecker selbst anfas-
sen, nicht am Netzkabel ziehen.
■Netzstecker niemals mit feuchten
Händen anfassen.
■Netzkabel und -stecker nie in Wasser
oder andere Flüssigkeiten tauchen.
■Keine Gegenstände in oder durch
die Gehäuseöffnungen stecken und
sicherstellen, dass auch Kinder keine
Gegenstände einstecken können.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z.B.
die Anschlussleitung defekt ist,
–Rauch entwickelt oder verbrannt
riecht,
–ungewohnte Geräusche von sich
gibt.
In einem solchen Fall Netzstecker
ziehen bzw. Sicherung herausschrau-
ben/ausschalten und unseren Service
kontaktieren Seite DE-20.
■Wenn das Netzkabel des Geräts be-
schädigt ist, muss es durch den Her-
steller, dessen Kundendienst oder
eine qualifizierte Fachkraft ausge-
tauscht werden.
Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen.
■Bei Reparaturen dürfen ausschließ-
lich Teile verwendet werden, die den
ursprünglichen Gerätedaten entspre-
chen. In diesem Gerät befinden sich
elektrische und mechanische Teile,
die zum Schutz gegen Gefahrenquel-
len unerlässlich sind.
■Wenn eigenständig oder unsachge-
mäße Reparaturen am Gerät vorge-
nommen werden, können Sach- und
Personenschäden entstehen und die
Haftungs- und Garantieansprüche
verfallen. Niemals versuchen, das de-
fekte – oder vermeintlich defekte –
Gerät selbst zu reparieren.
■Im Fehlerfall sowie vor umfangreichen
Reinigungsarbeiten den Netzstecker
ziehen bzw. die Sicherung ausschal-
ten/herausdrehen.
Brandgefahr!
■Das Gerät entspricht der Schutzklas-
seI und darf nur an eine Steckdose
mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich da-
rin verfangen oder ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-

Zu Ihrer SicherheitSeite DE-6
behörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren sowie von Personen mit re-
duzierten physischen, sensorischen
oder mentalen Fähigkeiten oder
Mangel an Erfahrung und/oder Wis-
sen benutzt werden, wenn sie beauf-
sichtigt oder bezüglich des sicheren
Gebrauchs unterwiesen wurden und
die daraus resultierenden Gefahren
verstanden haben.
■Reinigung und Wartung dürfen nicht
durch Kinder durchgeführt werden, es
sei denn, sie werden beaufsichtigt.
■Kinder dürfen nicht mit dem Gerät
spielen.
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Lei-
tungen (Strom, Gas, Wasser etc.) be-
schädigt werden (mit einem Leitungs-
suchgerät überprüfen).
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-20).
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.

Zu Ihrer Sicherheit Seite DE-7
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung not-
wendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme
erlischt und Gas austritt bzw. die Abgase
in den Raum gesogen werden.
■Ein gefahrloser Betrieb ist möglich,
wenn z. B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforder-
lichen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Ziehen Sie
den zuständigen Schornsteinfeger-
meister zu Rate.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5cm erfor-
derlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch eine
Außenwand geführt, muss der Luf-
taustritt von außen mit einer Abde-
ckung mit selbstöffnenden Schlitzen
(nicht im Lieferumfang enthalten) ver-
sehen werden. Beauftragen Sie damit
den Fachbetrieb, der den Wanddurch-
bruch vornimmt.
■Bedenken Sie: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Abzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche Vor-
schriften im Umgang mit der Ab-
leitung der Abluft. Fragen Sie Ihren
Schornsteinfegermeister um Rat.

Umluft- oder Abluftbetrieb?Seite DE-8
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchen-
dünste angesaugt und nach der Reinigung
durch die oberen Luftaustrittsöffnungen
der Raumluft wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch einen Aktivkohlefilter (Ge-
ruchsfilter mit Aktivkohle; nicht im Lieferum-
fang enthalten, Bezugsquelle (siehe „Unser
Service“ auf Seite DE-20).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
des Aktivkohlefilters lassen Reinigungs-
und Ansaugwirkung nach. Der Aktivkoh-
lefilter muss je nach Benutzung erneuert
werden; mindestens etwa alle sechs Mo-
nate überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich, Ge-
ruchsbelästigung stets sehr gering
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung
des Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das
hier beschriebene Gerät.

Vorbereitungen zur Montage Seite DE-9
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elek-
trofachbetrieb mit der Installation
beauftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und später kein stören-
des Kabel sichtbar ist, sollten Sie den Strom-
anschluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden.
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschachtbzw.Raum-oderAb-
gaskamin anschließen! Die abgeführte
Luft darf nicht in einen Kanal geführt
werden, in dem Warmluft zirkuliert. Die
abgesaugte Luft darf nur durch einen
separaten, nur für die Dunstabzugs-
haube vorgesehenen Luftkanal nach
außen geführt werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen Ihnen, alle Vorarbeiten
von einem Fachbetrieb vornehmen zu
lassen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmes-
ser.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden(Bögen undKrümmersind günstiger).
Jede Biegung erhöht den Energiever-
brauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.

Benötigtes Montage-MaterialSeite DE-10
Benötigtes Montage-Material
Teileliste
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9) 4 Blechschrauben 4,0 × 8 mm
(10) Kabelbinder
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (11) und (12).
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– Stabile Stehleiter
– Eine zweite Person zur Hilfe
– Arbeitshandschuhe
Schrauben
Die zur Wandmontage benötigten
Schrauben und Dübel sind nicht im
Lieferumfang enthalten, da deren Art
und Abmessungen von der Wandbeschaf-
fenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten.
(11)
(12)
Sie benötigen insgesamt
– 2 Rundkopfschrauben (11) zur Befestigung
der Wandhalterung (6) für die obere Ka-
minblende (2)
– 3 Senkkopfschrauben (12) zur Befestigung
der Wandhalterung (8) für die Dunstab-
zugshaube (1), maximal ø 6 mm

Montage Seite DE-11
Montage
Platzbedarf
(a)
(d)
(e)
(c)
(b)
Wichtige Einheiten Maße
in cm
(a) Mindestabstand zwischen
Herd und Unterkante der
Dunstabzugshaube:
65 - 75
(b) Höhe der Dunstabzugshau-
be (1): 38
(c) Höhe der gesamten Kamin-
blende, (2) und (3): 44(50) - 78
(d) Höhe des gesamten Geräts,
(1), (2) und (3): 52(58) - 86
(e) Platzbedarf oberhalb des
Herdes: 117(123) - 161
Grafik und Tabelle zeigen Ihnen, welche Ab-
stände Sie mindestens einhalten müssen und
welchen Spielraum Sie bei der Montage ha-
ben.
Die Zahlen in Klammer beziehen sich auf
Umluftbetrieb; hierbei müssen die Lüftungs-
schlitze frei bleiben.
Befestigungsmaße
(f)
(g)
Ermittlung Bohrlöcher: Maße
in cm
(f) Höhe der 3 Befestigungsschrau-
ben (12) für Wandhalterung (8): 34,5
(g) Abstand der Bestigungsschrauben
(12) für die Wandhalterung (6):
14
Voraussetzung für die sichere
Montage
Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen und alle Sicherheits-
hinweise verstanden.

MontageSeite DE-12
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Beachten Sie bei Gaskochmulden un-
bedingt die Gebrauchsanleitung der
Kochmulde! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2. Zeichnen Sie die fünf Bohrlöcher gemäß
obigen Schemas auf der Wand an. Achten
Sie auf den Lochabstand und die waage-
rechte Ausrichtung der Wandhalterungen.
3. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.

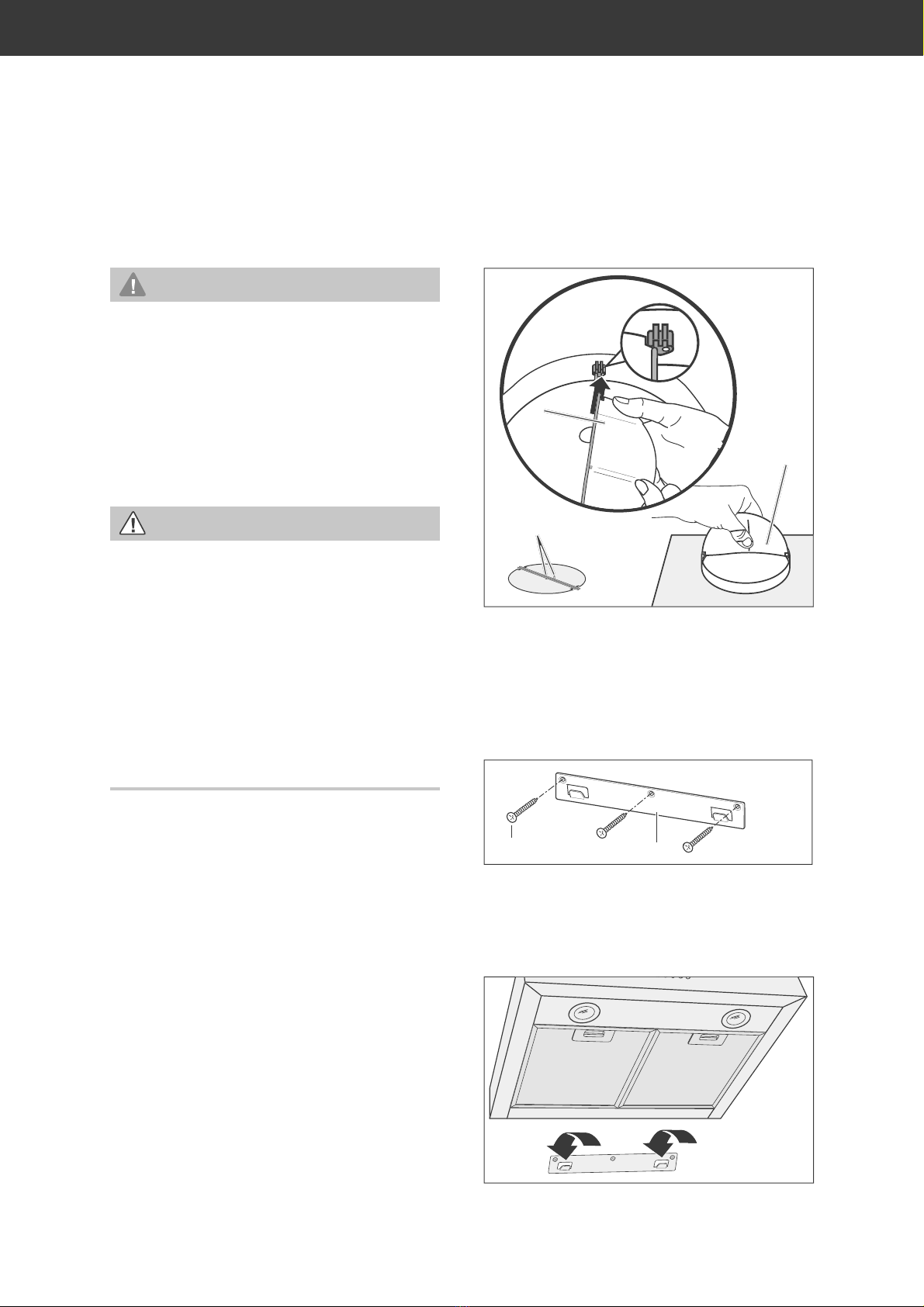

Dunstabzugshaube anbringen
(5)
(5)
Stifte
1. Setzen Sie die beiden Hälften der Rück-
schlagklappe (5) in die Öffnung oben auf
die Dunstabzugshaube (1).
Achten Sie darauf, dass die Stifte auf den
Klappen außen liegen.
(8)(12)
2. Schrauben Sie die Wandhalterung (8) für
die Dunstabzugshaube mit drei Rundkopf-
schrauben (12) in die Dübel.
3. Hängen Sie die Dunstabzugshaube an die
Wandhalterung (8).

Montage Seite DE-13
Abluftschlauch anbringen
Der Abluftschlauch (4) muss montiert werden,
wenn Sie die Dunstabzugshaube im Abluftbe-
trieb nutzen wollen.
(10)
(4)
1. Stecken Sie das Ende des Abluftschlau-
ches (4) mit dem größeren Durchmesser
(153mm) auf den geräteseitigen An-
schlussflansch.
2. Sichern Sie das untere Ende des Ablauf-
schlauchs mit dem Kabelbinder (10).
Kaminblende montieren
(6)
1. Schrauben Sie die Wandhalterung für die
obere Kaminblende (6) mit 2 Rundkopf-
schrauben(11) in die vorbereiteten Dübel.
2x
(7)
(3)
(9)
2. Positionieren Sie das Halteblech (7) so
an der unteren Kaminblende (3), dass es
von innen an den Abkantungen anliegt.
(Schrauben- und Langlöcher zeigen nach
oben).
3. Drehen Sie zwei Blechschrauben(9) von
außen durch das Halteblech(7) und die
untere Kaminblende(3). Ziehen Sie die
Schrauben nur leicht an.
(2)
(3)
4. Schieben Sie den oberen Teil (2) der Ka-
minblende in den unteren Teil (3) der Ka-
minblende.
5. Setzen Sie beide Teile der Kaminblende
auf die Dunstabzugshaube. Nutzen Sie
die Aussparungen.
Abluftschlauch fixieren
(nur bei Abluftbetrieb)
• Stecken Sie den Abluftschlauch in
den Anschluss des Wanddurchbruchs
(Schlauchende mit 150 mm Durchmesser)

MontageSeite DE-14
Letzte Schritte
WARNUNG!
Nehmen Sie nie ein beschädigtes Gerät
in Betrieb.
2
x
(2)(9) (6)
1. Führen Sie das Netzkabel durch die Ka-
minblende und stecken Sie den Netzste-
cker in eine vorschriftsmäßig installierte
Steckdose.
2. Ziehen Sie den oberen Teil der Kamin-
blende (2) bis zur Wandhalterung für die
obere Kaminblende (6) hoch.
3. Schrauben Sie die Kaminblende mit zwei
Blechschrauben(9) fest.
4. Ziehen Sie die blauen Schutzfolien ab.
Die Montage ist damit abgeschlossen.

Bedienung Seite DE-15
Bedienung
(13) (14)
Voraussetzungen für die
sichere Bedienung
– Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen und alle Sicher-
heitshinweise verstanden.
– Die Dunstabzugshaube ist montiert, wie im
Kapitel „Montage“ auf Seite DE-11 beschrie-
ben.
Gebläse
Das Gebläse (13) verfügt über die drei Stufen
langsam,
(
mittel und schnell.
• Um die gewünschte Gebläsestufe einzu-
stellen, drücken Sie die entsprechende
Taste.
Diese leuchtet.
• Um das Gebläse auszuschalten, drücken
Sie dieselbe Taste erneut.
Sie erlischt.
Beleuchtung
Ihre Dunstabzugshaube ist mit zwei LED-Lam-
pen ausgestattet. Die Beleuchtung kann un-
abhängig vom Gebläsebetrieb ein- und aus-
geschaltet werden.
• Um die Beleuchtung ein- oder auszuschal-
ten, drücken Sie die Taste (14) .
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-20.
• Zum Einsetzen „Aktivkohlefilter einsetzen/
ersetzen“ auf Seite DE-17.
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. -ar-
mer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie Fettfilter (16) in regelmäßigen
Abständen.

Pflege und WartungSeite DE-16
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Vor dem Reinigen der Dunstabzugs-
haube oder dem Filterwechsel Netz-
stecker ziehen. Sollte der Netzstecker
schwer zugänglich sein, entspre-
chende Sicherung ausschalten bzw.
herausdrehen.
Gehäuse reinigen
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät
oder mangelhafte Wartung kann dazu
führen, dass Fettrückstände sich entzün-
den.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab. Verwenden Sie keine
scharfen Gegenstände oder Scheuerpul-
ver, da diese die Oberflächen zerkratzen
können.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Fettfilter nach der Reinigung erst wie-
der einsetzen, wenn er völlig getrock-
net ist.
Reinigen Sie die Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(16)
(17)
2. Lösen Sie die Verriegelung (17) eines
Fettfilters (16) und entnehmen Sie den
Fettfilter vorsichtig.
3. Wiederholen Sie den Schritt für den zwei-
ten Fettfilter.
4. Waschen Sie die Fettfilter (16) in der Spül-
maschine oder im Spülbecken wie norma-
les Geschirr aus.

Pflege und Wartung Seite DE-17
(16) (17)
5. Setzen Sie einen Fettfilter (16) mit den
Zapfen in die Aussparungen.
6. Schieben Sie die Verriegelung (17) nach
unten; klappen Sie den Fettfilter (16) zu
und lassen Sie die Verriegelung wieder
los.
7. Wiederholen Sie die letzten beiden Schrit-
te für den zweiten Fettfilter.
8. Stellen Sie die Stromversorgung wieder
her.
Aktivkohlefilter einsetzen/
ersetzen
Die Aktivkohlefilter dienen der Geruchsbesei-
tigung. Sie müssen erneuert werden, wenn
die beim Kochen entstehenden Gerüche nicht
mehr ausreichend gefiltert werden.
Bei häufigem Gebrauch sollten Sie die Filter
regelmäßig erneuern. Mindestens alle 6 Mo-
nate überprüfen.
Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-20.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(16)
(17)
2. Lösen Sie die Verriegelung (17) und ent-
nehmen Sie den Fettfilter (16) vorsichtig.
3. Wiederholen Sie den Schritt für den zwei-
ten Fettfilter.
4. Nur beim Ersetzen: Lösen Sie beide Koh-
lefilter links und rechts des Motors und
nehmen Sie sie heraus.
(18) (18)
(19)
5. Setzen Sie die neuen Aktivkohlefilter (18)
wie dargestellt rechts und links auf den
Motor (19) auf und drehen Sie sie gegen
den Uhrzeigersinn fest. Lassen Sie dabei
die Verriegelungen einrasten.

Pflege und WartungSeite DE-18
(16) (17)
6. Setzen Sie einen Fettfilter (16) mit den
Zapfen in die Aussparungen.
7. Schieben Sie die Verriegelung (17) nach
unten; klappen Sie den Fettfilter (16) zu
und lassen Sie die Verriegelung wieder
los.
8. Wiederholen Sie die letzten beiden
Schritte für den zweiten Fettfilter.
9. Stellen Sie die Stromversorgung wieder
her.
10. Entsorgen Sie die verbrauchten Kohlefil-
ter im Hausmüll.
Beleuchtung auswechseln
VORSICHT
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt
LEDs mit dem ILCOS D-Code
DBR-2/65-H-64, 220-240V~, 2W.

Fehlersuchtabelle Seite DE-19
Fehlersuchtabelle
Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht
um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob
Sie die Störung beseitigen können.
WARNUNG
Stromschlaggefahr bei unsachgemäßer Reparatur!
Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparie-
ren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fach-
kräfte dürfen diese Reparaturen ausführen.
Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und
Beleuchtung funktio-
nieren nicht.
Das Gerät ist vom
Netz getrennt.
Prüfen Sie den richtigen Sitz des Netzste-
ckers.
Prüfen Sie die Steckdose mit einem anderen
elektrischen Gerät.
Prüfen Sie die Sicherung.
Beleuchtung
funktioniert nicht.
LED-Lampe defekt. Setzen Sie sich mit unserem Service in Verbin-
dung (siehe „Unser Service“ auf Seite DE-20).
Öl tropft vom Gerät
herunter
Fettfilter verschmutzt. Reinigen Sie den Fettfilter (siehe Seite DE-16).
Umluftbetrieb:
Gerüche werden nicht
ausreichend beseitigt,
schwacher Luftstrom.
Fettfilter verschmutzt. Reinigen Sie den Fettfilter und/oder erneuern
Sie die Aktivkohlefilter (ab Seite DE-16).
Abluftbetrieb:
Schlechte Leistung.
Die Dunstabzugshau-
be hat nicht genü-
gend Zuluft.
Die Dunstabzugshaube hat eine sehr große
Abluftmenge. Sorgen Sie deshalb für ausrei-
chende Zuluft, z. B. durch nicht verschließba-
re Öffnungen in Türen, Fenstern, Zuluftmau-
erkästen.
Sicherheitshinweise ab Seite DE-4 beachten.
Der Abluftschlauch ist
geknickt oder zu lang.
Prüfen Sie, ob der Abluftschlauch geknickt
oder zu lang ist.

Unser ServiceSeite DE-20
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:
Gerätebezeichnung Modell Artikelnummer
Wand-Dunstabzugshaube SY-3503C1-P1-C81-L22-600 52447014
Unser Service
Allgemeiner Service
Wenden Sie sich mit Fragen, Reklamationen, Reparaturaufträgen und Zubehör-Bestellung bitte
an die Produktberatung Ihres Versandhauses
Ersatzteile
Kunden in Deutschland
Wenden Sie sich bitte an die Firma
Hermes Fulfilment GmbH:
Tel. [phone]
Montag – Donnerstag 8 – 15 Uhr,
Freitag 8 – 14 Uhr
E-Mail: [e-mail]
Kunden in Österreich
Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.
Bitte beachten Sie:
Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt
verantwortlich.
Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während
der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden.
Durch Nichtbeachtung dieser Gebrauchsanleitung verursachte Schäden können leider nicht an-
erkannt werden.
Aktivkohlefilter bestellen
Der Aktivkohlefilter ist nur für den Umluftbetrieb erforderlich und gehört nicht zum Lieferumfang.
Sie können ihn unter folgender Bestellnummer beziehen: 812 120
