Hanseatic SY-3503B1-P1-C13-L41-600 User manual

Gebrauchsanleitung
Anleitung/Version:
196371_DE_20210909
Artikel-Nr.: 58547258
Nachdruck, auch
auszugsweise,
nicht gestattet!
SY-3503B1-P1-C13-L41-600
Wand-Dunstabzugshaube

InhaltsverzeichnisSeite DE-2
Inhaltsverzeichnis
Begriffs- und Symbolerklärung ...... DE-3
Sicherheit ...................... DE-3
Bestimmungsgemäßer Gebrauch .. DE-3
Sicherheitshinweise ............. DE-4
Lieferung ....................... DE-8
Lieferumfang .................. DE-8
Lieferung kontrollieren ........... DE-8
Verpackungs-Tipps ............. DE-8
Umluft- oder Abluftbetrieb? ......... DE-9
Umluftbetrieb .................. DE-9
Abluftbetrieb ................... DE-9
Vorbereitungen zur Montage ...... DE-10
Für Abluftbetrieb............... DE-10
Stromanschluss ............... DE-10
Schrauben ....................DE-11
Werkzeuge und Hilfsmittel ........DE-11
Montage ...................... DE-12
Platzbedarf ................... DE-12
Befestigungsmaße ............. DE-12
Voraussetzung für die sichere
Montage ..................... DE-12
Bohrlöcher setzen ............. DE-13
Dunstabzugshaube anbringen.... DE-13
Abluftschlauch anbringen ....... DE-14
Kaminblende montieren......... DE-14
Abluftschlauch fixieren
(nur bei Abluftbetrieb)........... DE-15
Letzte Schritte ................ DE-15
Bedienung..................... DE-16
Voraussetzungen für die sichere
Bedienung ................... DE-16
Beleuchtung .................. DE-16
Gebläse ..................... DE-16
Aktivkohlefilter ................ DE-16
Energiespartipps .............. DE-16
Pflege und Wartung ............. DE-17
Gehäuse reinigen.............. DE-17
Fettfilter reinigen............... DE-17
Aktivkohlefilter einsetzen/ersetzen DE-18
Beleuchtung auswechseln ....... DE-19
Fehlersuchtabelle ............... DE-20
Unser Service .................. DE-21
Allgemeiner Service ............ DE-21
Ersatzteile.................... DE-21
Entsorgung und Abfallvermeidung .. DE-22
Unser Beitrag zum Schutz der
Ozonschicht .................. DE-22
Abfallvermeidung ............. DE-22
Elektro-Altgeräte
umweltgerecht entsorgen........ DE-22
Aktivkohlefilter entsorgen........ DE-22
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014............. DE-23
Produktinformation gemäß
VO (EU) Nr. 66/2014............. DE-24
Technische Daten ............... DE-25
Bevor Sie das Gerät benut-
zen, lesen Sie bitte zuerst
die Sicherheitshinweise und
die Gebrauchsanleitung aufmerksam
durch. Nur so können Sie alle Funkti-
onen sicher und zuverlässig nutzen.
Beachten Sie unbedingt auch die nationa-
len Vorschriften in Ihrem Land, die zusätz-
lich zu den in dieser Anleitung genannten
Vorschriften gültig sind.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Geben Sie alle Sicherheitshinweise und
Anweisungen an den nachfolgenden Ver-
wender des Produkts weiter.

Begriffs- und Symbolerklärung Seite DE-3
Begriffs- und Symbolerklärung
Folgende Begriffe und Symbole finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem mittleren Risikograd, die, wenn
sie nicht vermieden wird, den Tod oder eine
schwere Verletzung zur Folge haben kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem niedrigen Risikograd, die, wenn
sie nicht vermieden wird, eine geringfügige
oder mäßige Verletzung zur Folge haben kann.
HINWEIS
Dieser Signalbegriff warnt vor möglichen
Sachschäden.
Dieses Symbol verweist auf
nützliche Zusatzinformationen.
Heiße Oberfläche
Schutzklasse 1
Zerbrochene Schutzabdeckung
sofort ersetzen.
Sicherheit
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch- und
Bratdünsten über einer Kochstelle im privaten
Haushalt bestimmt.
Das Gerät ist nicht für den gewerblichen Ein-
satz ausgelegt.
Es ist nicht geeignet zum Betrieb im Außenbe-
reich oder an nicht-stationären Aufstellungs-
orten (z. B. Schiffe).
Personen, die aufgrund ihrer physischen, sen-
sorischen oder geistigen Fähigkeiten oder Un-
kenntnis nicht in der Lage sind, das Gerät si-
cher zu bedienen, müssen bei der Benutzung
beaufsichtigt werden.
Nehmen Sie keine technischen Veränderun-
gen am Gerät vor.
Verwenden Sie das Gerät ausschließlich wie
in dieser Gebrauchsanleitung beschrieben.
Jede andere Verwendung gilt als nicht be-
stimmungsgemäß und kann zu Sachschäden
oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch nicht bestimmungsgemä-
ßen Gebrauch entstanden sind.

SicherheitSeite DE-4
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine Sicher-
heitshinweise, die Sie zu Ihrem eigenen Schutz
und zum Schutz Dritter stets beachten müssen.
Beachten Sie auch die Warnhinweise in den
einzelnen Kapiteln zu Bedienung, Aufbau etc.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich dar-
in verfangen oder daran ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren und darüber sowie von Per-
sonen mit verringerten physischen,
sensorischen oder mentalen Fähig-
keiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie be-
aufsichtigt oder bezüglich des siche-
ren Gebrauchs unterwiesen wurden
und die daraus resultierenden Gefah-
ren verstanden haben.
■Reinigung und Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
■Kinder dürfen nicht mit dem Gerät
spielen und keinen Zugriff auf das
Gerät haben, wenn sie unbeaufsich-
tigt sind.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren spannungsführender Tei-
le kann zu schweren Verletzungen oder
zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B.
die Anschlussleitung defekt ist;
–Rauch entwickelt oder verbrannt
riecht;
–ungewohnte Geräusche erzeugt.
In einem solchen Fall Netzstecker aus
der Steckdose ziehen und unseren
Service kontaktieren (siehe Kapitel
„Service“).
■Das Gerät entspricht der Schutzklas-
se 1 und darf nur an eine Steckdo-
se mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Achten Sie beim Anschließen darauf,
dass die richtige Spannung anliegt.
Nähere Informationen hierzu finden
Sie auf dem Typenschild.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; ziehen Sie gegebenenfalls eine
Fachkraft zurate (siehe Kapitel „Ser-
vice“).

Sicherheit Seite DE-5
■Das Gerät darf erst nach Abschluss
sämtlicher Installations- und Monta-
gearbeiten an das elektrische Netz
angeschlossen werden.
■Niemals das Gehäuse öffnen.
■Netzkabel / Netzstecker
–Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
–Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
–Netzkabel nicht verlängern oder
verändern.
–Netzstecker und -kabel von offenem
Feuer und heißen Flächen fernhal-
ten.
–Netzstecker nie am Netzkabel aus
der Steckdose ziehen, immer den
Netzstecker selbst anfassen.
–Netzstecker niemals mit feuchten
Händen anfassen.
–Netzstecker und Netzkabel nie in
Wasser oder andere Flüssigkeiten
tauchen.
■Wenn die Netzanschlussleitung des
Geräts beschädigt ist, muss sie durch
den Hersteller oder seinen Kunden-
dienst oder eine qualifizierte Fach-
kraft ersetzt werden, um Gefährdun-
gen zu vermeiden.
■Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen, so wie unser
Service.
■Eigenständige Reparaturen an dem
Gerät können Sach- und Personen-
schäden verursachen, und die Haf-
tungs- und Garantieansprüche verfal-
len. Niemals versuchen, das defekte
– oder vermeintlich defekte – Gerät
selbst zu reparieren.
■In diesem Gerät befinden sich elektri-
sche und mechanische Teile, die zum
Schutz gegen Gefahrenquellen uner-
lässlich sind. Bei Reparaturen dürfen
ausschließlich Teile verwendet wer-
den, die den ursprünglichen Geräte-
daten entsprechen.
■Im Fehlerfall und vor umfangreichen
Reinigungsarbeiten den Netzstecker
aus der Steckdose ziehen bzw. die Si-
cherung ausschalten/herausdrehen.
■Keine Gegenstände in oder durch die
Gehäuseöffnungen stecken und si-
cherstellen, dass auch Kinder keine
Gegenstände hineinstecken können.
■Gerät niemals mit einem Hochdruck-
oder Dampfreiniger reinigen.
■Gerät regelmäßig auf Schäden prüfen.
VORSICHT!
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät kann zu einem Brand führen.
■Gerät nur an eine ordnungsgemäß
installierte Schutzkontakt-Steckdose
anschließen. Der Anschluss an eine
Steckdosenleiste oder eine Mehrfach-
steckdose ist unzulässig.
■Das Gerät ist nicht für den Betrieb
mit einer externen Zeitschaltuhr oder
einem externen Fernwirksystem be-
stimmt.
Verletzungsgefahr!
■Sicherstellen, dass das Gerät ord-
nungsgemäß befestigt ist. Die Ver-
wendung von Klebstoffen und Klebe-
mitteln zur Befestigung ist nicht
zulässig.

SicherheitSeite DE-6
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Gerät genau gemäß dieser Ge-
brauchsanleitung montieren und ins-
tallieren. Dies gilt auch für die Befes-
tigung der Schrauben.
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Leitun-
gen (Strom, Gas, Wasser etc.) beschä-
digt werden (mit einem Leitungssuch-
gerät überprüfen).
■Ein Fehler bei der Anbringung von
Montageschrauben oder Befesti-
gungseinrichtungen entgegen dieser
Anweisung kann eine elektrische Ge-
fährdung hervorrufen.
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung.
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen!

Sicherheit Seite DE-7
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung not-
wendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme
erlischt und Gas austritt bzw. die Abgase
in den Raum gesogen werden.
■Ein gefahrloser Betrieb ist möglich,
wenn z.B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforderli-
chen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Ziehen Sie
den zuständigen Schornsteinfeger-
meister zu Rate.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5 cm er-
forderlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch
eine Außenwand geführt, muss der
Luftaustritt von außen mit einer Ab-
deckung mit selbstöffnenden Schlit-
zen (nicht im Lieferumfang enthal-
ten) versehen werden. Beauftragen
Sie damit den Fachbetrieb, der den
Wanddurchbruch vornimmt.
■Bedenken Sie: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Abzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche
Vorschriften im Umgang mit der Ab-
leitung der Abluft. Fragen Sie Ihren
Bezirksschornsteinfeger um Rat.

LieferungSeite DE-8
Lieferung
Lieferumfang
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9) 6 Blechschrauben 4,0 × 8 mm
(10) Kabelbinder
Nicht zum Lieferumfang gehören
– die zur Wandmontage benötigten Schrau-
ben und Dübel, da deren Art und Abmes-
sungen von der Wandbeschaffenheit ab-
hängig sind. Bitte lassen Sie sich hierzu im
Fachhandel beraten (siehe auch „Schrau-
ben“ auf Seite DE-11).
– ein Aktivkohlefilter. Dieser wird nur für den
Umluftbetrieb benötigt. Zubehör-Bestellung
siehe „Unser Service“ auf Seite DE-21.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Belassen Sie die blauen Schutzfolien auf
den Metallflächen.
3. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
4. Prüfen Sie, ob die Lieferung vollständig ist.
5. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
6. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-21).
WARNUNG!
Stromschlaggefahr!
Das Berühren spannungsführender Tei-
le kann zu schweren Verletzungen oder
zum Tod führen.
■Nie ein beschädigtes Gerät in Betrieb
nehmen.
Verpackungs-Tipps
Sollten es Ihre räumlichen Verhältnis-
se zulassen, empfehlen wir Ihnen, die
Verpackung zumindest während der
Garantiezeit aufzubewahren. Sollte das Gerät zur
Reparatur eingeschickt werden müssen, ist es nur
in der Originalverpackung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen möch-
ten, entsorgen Sie diese bitte umweltfreundlich.

Umluft- oder Abluftbetrieb? Seite DE-9
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchen-
dünste angesaugt und nach der Reinigung
durch die oberen Luftaustrittsöffnungen
der Raumluft wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch einen Aktivkohlefilter (Ge-
ruchsfilter mit Aktivkohle; nicht im Lieferum-
fang enthalten, Bezugsquelle (siehe „Unser
Service“ auf Seite DE-21).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
des Aktivkohlefilters lassen Reinigungs-
und Ansaugwirkung nach. Der Aktivkoh-
lefilter muss je nach Benutzung erneuert
werden; mindestens etwa alle sechs Mo-
nate überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich, Ge-
ruchsbelästigung stets sehr gering
– Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung des
Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das
hier beschriebene Gerät.

Vorbereitungen zur MontageSeite DE-10
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschal-
tet sein; hierzu zählen Sicherungen,
LS-Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elekt-
rofachbetrieb mit der Installation be-
auftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und später kein stören-
des Kabel sichtbar ist, sollten Sie den Strom-
anschluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden.
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, nur für die
Dunstabzugshaube vorgesehenen
Luftkanal nach außen geführt werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen Ihnen, alle Vorarbeiten
von einem Fachbetrieb vornehmen zu
lassen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmes-
ser.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden(BögenundKrümmersindgünstiger).
Jede Biegung erhöht den Energiever-
brauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.

Vorbereitungen zur Montage Seite DE-11
Schrauben
Die zur Wandmontage benötigten Schrauben
und Dübel sind nicht im Lieferumfang enthal-
ten, da deren Art und Abmessungen von der
Wandbeschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten.
Sie benötigen insgesamt
– 2 Rundkopfschrauben (16) zur Befestigung
der Wandhalterung (6) für die obere Ka-
minblende (2)
– 3 Senkkopfschrauben (17) zur Befestigung
der Wandhalterung (8) für die Dunstab-
zugshaube (1), maximal ø 6 mm
(16)
(17)
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (16) und (17) (nicht im Liefe-
rumfang enthalten).
– Maßband/Zollstock
– Wasserwaage
– Bleistift
– Stabile Stehleiter
– Arbeitshandschuhe
Wir empfehlen außerdem, eine weitere Per-
son zur Hilfe hinzuzuziehen.

MontageSeite DE-12
Montage
Platzbedarf
(a)
(d)
(c)
(b)
Wichtige Einheiten Maße
in cm
(a) Mindest-Abstand zwischen
Herd und Unterkante der
Dunstabzugshaube (1):
65 - 75
(b) Höhe der Dunstabzugshau-
be (1): 18
(c) Höhe des gesamten Geräts,
(1), (2) und (3): 61(67) - 95
(d) Platzbedarf oberhalb des
Herdes: 126(132) - 170
Grafik und Tabelle zeigen Ihnen, welche Ab-
stände Sie mindestens einhalten müssen und
welchen Spielraum Sie bei der Montage ha-
ben.
Die Zahlen in Klammer beziehen sich auf
Umluftbetrieb; hierbei müssen die Lüftungs-
schlitze frei bleiben.

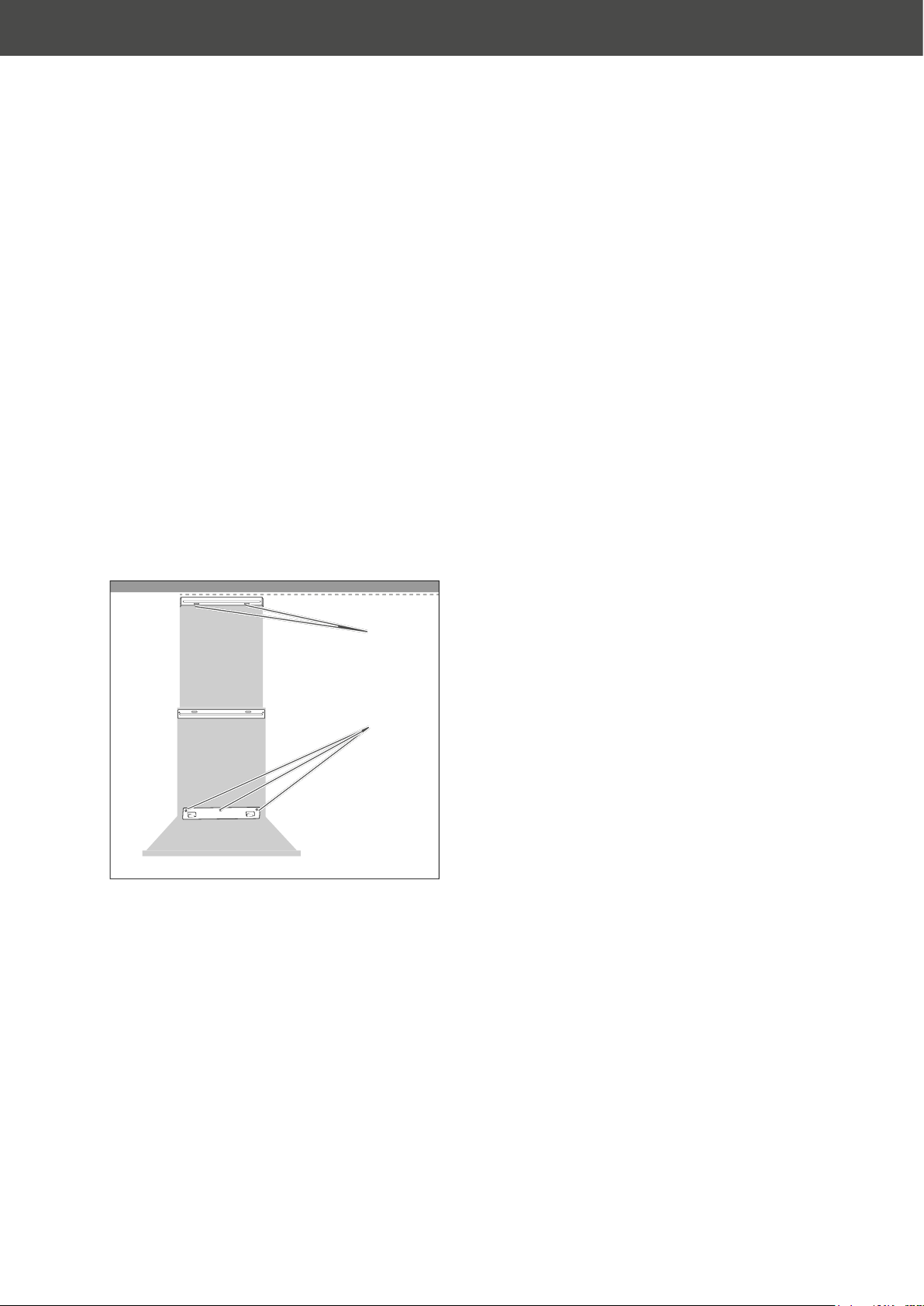

Befestigungsmaße
(e)
(f)
Ermittlung Bohrlöcher Maße
in cm
(e) Höhe der 3 Befestigungsschrau-
ben (17) für Wandhalterung (8): 21
(f) Abstand der
Bestigungsschrauben
(17) für die Wandhalterung (6):
14
Voraussetzung für die sichere
Montage
Sie haben das Kapitel „Sicherheit“ auf Seite
DE-3 gelesen.

Montage Seite DE-13
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Beachten Sie bei Gaskochmulden un-
bedingt die Gebrauchsanleitung der
Kochmulde! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.

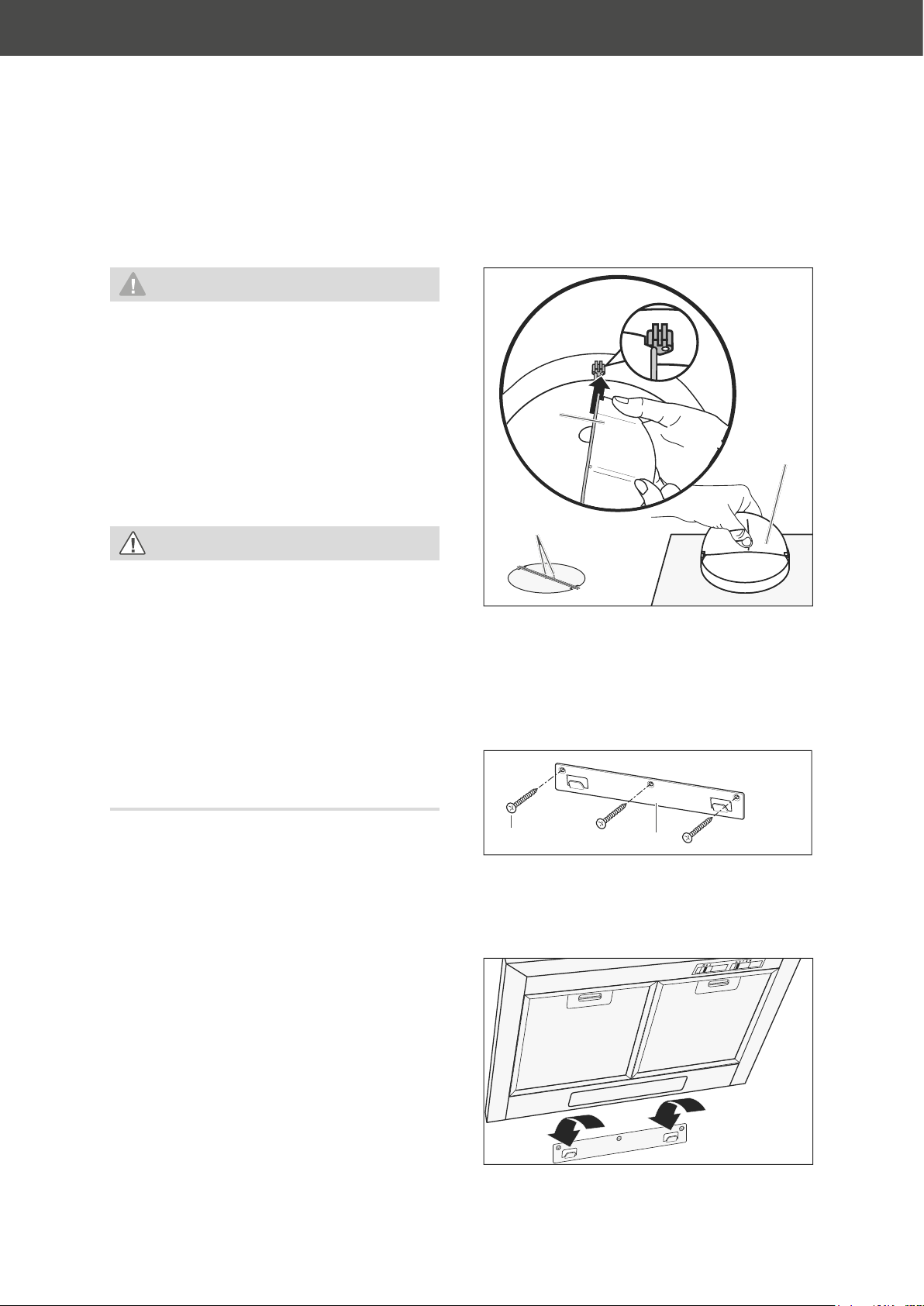

2. Zeichnen Sie die fünf Bohrlöcher gemäß
obigen Schemas auf der Wand an. Achten
Sie auf den Lochabstand und die waage-
rechte Ausrichtung der Wandhalterungen.
3. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.
Dunstabzugshaube anbringen
(5)
(5)
Stifte
1. Setzen Sie die beiden Hälften der Rück-
schlagklappe (5) in die Öffnung oben auf
die Dunstabzugshaube (1).
Achten Sie darauf, dass die Stifte auf den
Klappen außen liegen.
(8)(17)
2. Schrauben Sie die Wandhalterung (8) für
die Dunstabzugshaube mit drei Senkkopf-
schrauben (17) in die Dübel.
3. Hängen Sie die Dunstabzugshaube an die
Wandhalterung (8).

MontageSeite DE-14

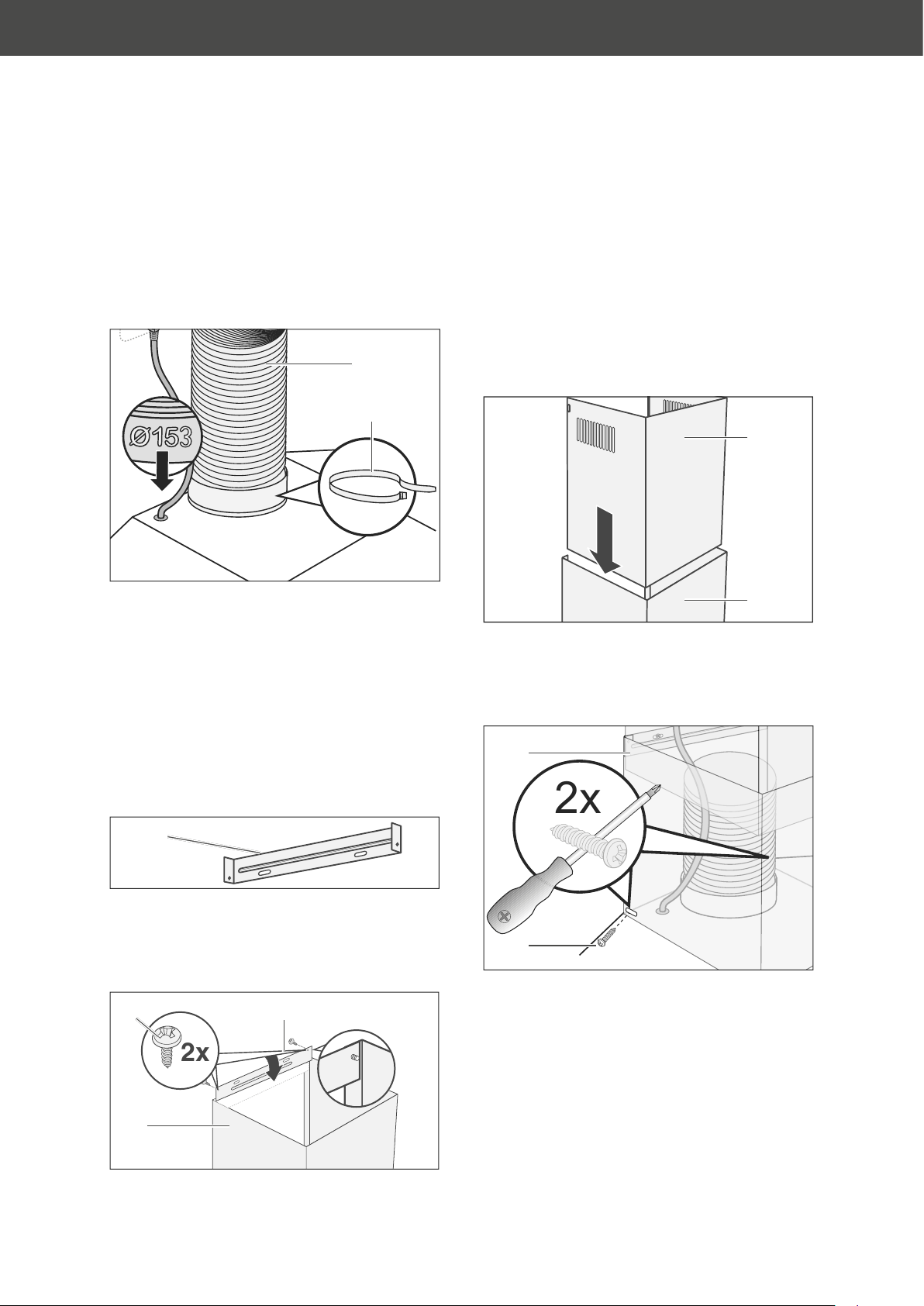

Abluftschlauch anbringen
Der Abluftschlauch (4) muss montiert werden,
wenn Sie die Dunstabzugshaube im Abluftbe-
trieb nutzen wollen.
(10)
(4)
1. Stecken Sie das Ende des Abluftschlau-
ches (4) mit dem größeren Durchmesser
(153mm) auf den Anschluss mit der Rück-
schlagklappe.
2. Sichern Sie das untere Ende des Ablauf-
schlauchs mit dem Kabelbinder (10).
Kaminblende montieren
(6)
1. Schrauben Sie die Wandhalterung für die
obere Kaminblende (6) mit 2 Rundkopf-
schrauben(16) in die vorbereiteten Dübel.
2x
(7)
(3)
(9)
2. Positionieren Sie das Halteblech (7) so
an der unteren Kaminblende (3), dass es
von innen an den Abkantungen anliegt.
(Schrauben- und Langlöcher zeigen nach
oben).
3. Drehen Sie zwei Blechschrauben(9) von
außen durch das Halteblech(7) und die
untere Kaminblende(3). Ziehen Sie die
Schrauben nur leicht an.
(2)
(3)
4. Schieben Sie den oberen Teil (2) der Ka-
minblende in den unteren Teil (3) der Ka-
minblende.
2x
(3)
(9)
5. Setzen Sie beide Teile der Kaminblende
auf die Dunstabzugshaube.
6. Schrauben Sie die untere Kaminblende (3)
seitlich an der Dunstabzugshaube mit zwei
Blechschrauben (9) fest.

Montage Seite DE-15
Abluftschlauch fixieren
(nur bei Abluftbetrieb)
• Stecken Sie den Abluftschlauch in den An-
schluss des Wanddurchbruchs (Schlauch-
ende mit 150 mm Durchmesser).
Letzte Schritte
WARNUNG!
Nehmen Sie nie ein beschädigtes Gerät
in Betrieb.
2x
(2)(9) (6)
1. Führend Sie das Netzkabel durch die
Kaminblende und stecken Sie den Netz-
stecker in eine vorschriftsmäßig installierte
Steckdose.
2. Ziehen Sie den oberen Teil der Kamin-
blende (2) bis zur Wandhalterung für die
obere Kaminblende (6) hoch
3. Schrauben Sie die Kaminblende mit zwei
Blechschrauben(9) fest.
4. Ziehen Sie die blauen Schutzfolien ab.
Die Montage ist damit abgeschlossen.

BedienungSeite DE-16

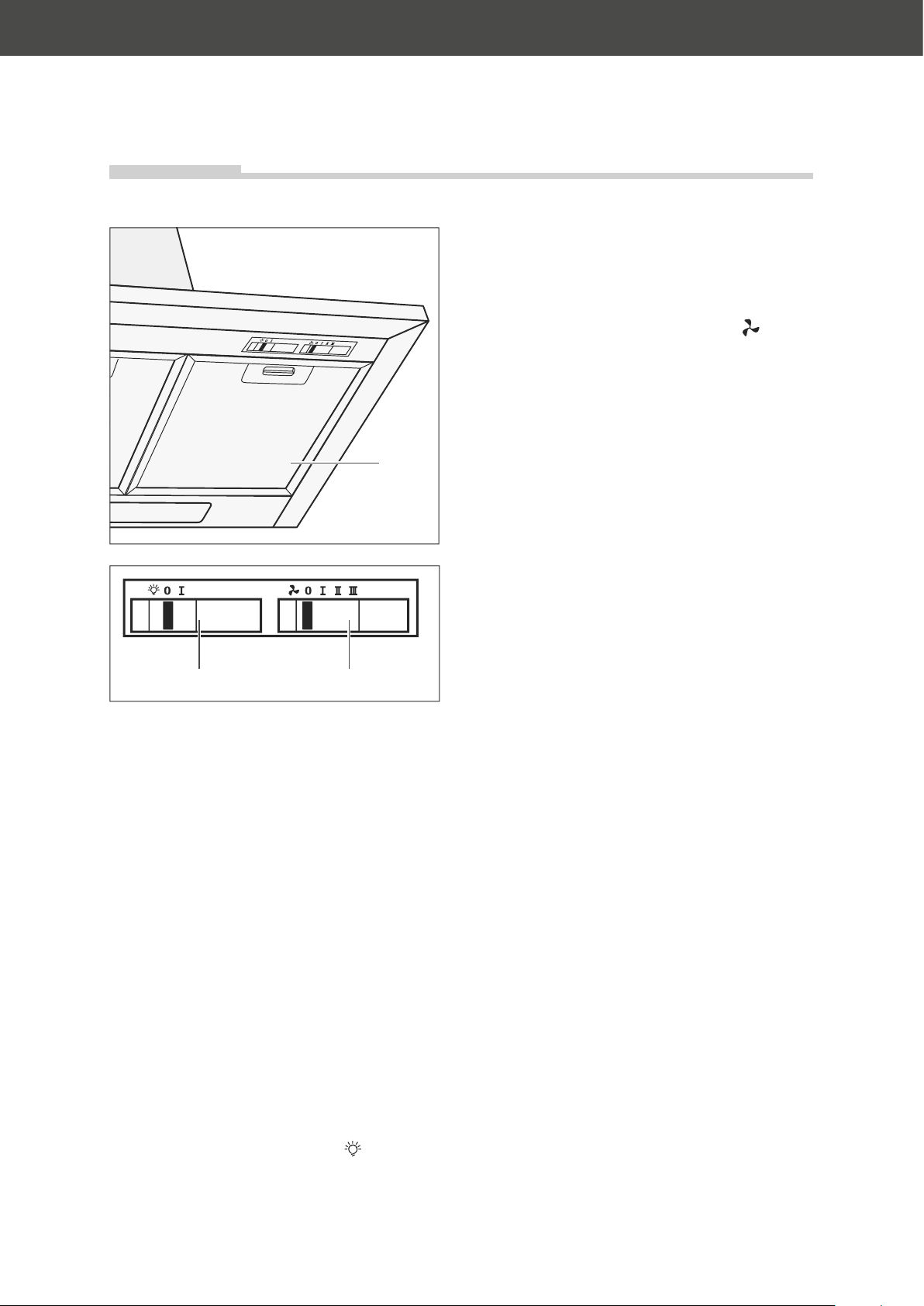

Bedienung
(13)
(12)(11)
Voraussetzungen für die
sichere Bedienung
– Sie haben das Kapitel „Sicherheit“ auf Seite
DE-3 gelesen.
– Die Dunstabzugshaube ist montiert, wie im
Kapitel „Montage“ auf Seite DE-12 beschrie-
ben.
Beleuchtung
Ihre Dunstabzugshaube ist mit einer LED aus-
gestattet. Die Beleuchtung kann unabhängig
vom Gebläsebetrieb ein- und ausgeschaltet
werden.
• Um die Beleuchtung ein- oder auszuschal-
ten, nutzen Sie den Schieber (11).
Gebläse
Das Gebläse verfügt über die drei Stufen
I = langsam, II = mittel und III = schnell.
• Um die gewünschte Gebläsestufe einzu-
stellen, nutzen Sie den Schieber (12).
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-21.
• Zum Einsetzen „“ auf Seite DE-18.
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw.
-armer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie Fettfilter (13) in regelmäßigen
Abständen.

Pflege und Wartung Seite DE-17
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Bevor Sie die Dunstabzugshaube rei-
nigen oder die Filter wechseln, ziehen
Sie den Netzstecker aus der Steckdo-
se. Sollte der Netzstecker schwer zu-
gänglich sein, entsprechende Siche-
rung ausschalten bzw. herausdrehen.
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät oder mangelhafte Wartung kann
dazu führen, dass Fettrückstände sich
entzünden.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Gehäuse reinigen
HINWEIS
Gefahr von Sachschäden!
■Verwenden Sie keine scharfen Gegen-
stände oder Scheuerpulver, da diese
die Oberflächen zerkratzen können.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Fettfilter nach der Reinigung erst wie-
der einsetzen, wenn er völlig getrock-
net ist.
Reinigen Sie die Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Ziehen Sie den Netzstecker aus der
Steckdose oder schalten Sie den Strom
an der entsprechenden Sicherung ab.
(13)
(14)
2. Lösen Sie die Verriegelung (14) eines Fett-
filters (13) und entnehmen Sie den Fettfil-
ter vorsichtig.
3. Wiederholen Sie den Schritt für den zwei-
ten Fettfilter.
4. Waschen Sie die Fettfilter (13) in der Spül-
maschine oder im Spülbecken wie norma-
les Geschirr aus.

Pflege und WartungSeite DE-18
(13) (14)
5. Setzen Sie einen Fettfilter (13) mit den
Zapfen in die Aussparungen.
6. Schieben Sie die Verriegelung (14) nach
unten; klappen Sie den Fettfilter (13) zu
und lassen Sie die Verriegelung wieder
los.
7. Wiederholen Sie die letzten beiden Schrit-
te für den zweiten Fettfilter.
8. Stellen Sie die Stromversorgung wieder
her.
Aktivkohlefilter einsetzen/
ersetzen
Die Aktivkohlefilter dienen der Geruchsbesei-
tigung. Sie müssen erneuert werden, wenn
die beim Kochen entstehenden Gerüche nicht
mehr ausreichend gefiltert werden.
Bei häufigem Gebrauch sollten Sie die Filter
regelmäßig erneuern. Mindestens alle 6 Mo-
nate überprüfen.
Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-21.
1. Ziehen Sie den Netzstecker aus der
Steckdose oder schalten Sie den Strom
an der entsprechenden Sicherung ab.
(13)
(14)
2. Lösen Sie die Verriegelung (14) eines Fett-
filters (13) und entnehmen Sie den Fettfil-
ter vorsichtig.
3. Wiederholen Sie den Schritt für den zwei-
ten Fettfilter.
4. Nur beim Ersetzen:
Drehen Sie die Aktivkohlefilter (15) im Uhr-
zeigersinn los und entnehmen Sie sie.

Pflege und Wartung Seite DE-19
1. Setzen Sie die neuen Aktivkohlefilter (15)
wie dargestellt rechts und links auf den
Motor auf und drehen Sie sie gegen den
Uhrzeigersinn fest. Lassen Sie dabei die
Verriegelungen einrasten.
(13) (14)
2. Setzen Sie einen Fettfilter (13) mit den
Zapfen in die Aussparungen.
3. Schieben Sie die Verriegelung (14) nach
unten; klappen Sie den Fettfilter (13) zu
und lassen Sie die Verriegelung wieder
los.
4. Wiederholen Sie die letzten beiden
Schritte für den zweiten Fettfilter.
5. Stellen Sie die Stromversorgung wieder
her.
6. Entsorgen Sie die verbrauchten Kohlefil-
ter im Hausmüll.
Beleuchtung auswechseln
WARNUNG
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Die Lichtquelle ist austauschbar und darf
nur durch eine autorisierte Fachkraft ausge-
tauscht werden!
Hinweis für den Servicetechniker: Diese
Dunstabzugshaube benötigt eine LED mit
dem ILCOS D-Code
DBS-2.5/65-H-120/33, 220-240 V~, 2,5 W.

FehlersuchtabelleSeite DE-20
Fehlersuchtabelle
Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht
um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob
Sie die Störung beseitigen können.
WARNUNG
Stromschlaggefahr bei unsachgemäßer Reparatur!
Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparie-
ren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fach-
kräfte dürfen diese Reparaturen ausführen.
Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und
Beleuchtung funktionieren
nicht.
Das Gerät ist vom Netz ge-
trennt.
Prüfen Sie den richtigen Sitz
des Netzsteckers.
Prüfen Sie die Steckdose mit
einem anderen elektrischen
Gerät.
Prüfen Sie die Sicherung.
Beleuchtung
funktioniert nicht.
LED defekt. Wenden Sie sich an unseren
Service (siehe Seite DE-21).
Öl tropft vom Gerät herunter Fettfilter verschmutzt. Reinigen Sie den Fettfilter
(siehe Seite DE-17).
Umluftbetrieb:
Gerüche werden nicht ausrei-
chend beseitigt, schwacher
Luftstrom.
Fettfilter verschmutzt. Reinigen Sie den Fettfilter
und/oder erneuern Sie die
Aktivkohlefilter (ab Seite
DE-17).
Abluftbetrieb: Schlechte Leis-
tung.
Die Dunstabzugshaube hat
nicht genügend Zuluft.
Die Dunstabzugshaube hat
eine sehr große Abluftmen-
ge. Sorgen Sie deshalb für
ausreichende Zuluft, z. B.
durch nicht verschließbare
Öffnungen in Türen, Fenstern,
Zuluftmauerkästen.
Sicherheitshinweise ab Seite
DE-4 beachten.
Der Abluftschlauch ist ge-
knickt oder zu lang.
Prüfen Sie, ob der Abluft-
schlauch geknickt oder zu
lang ist.
