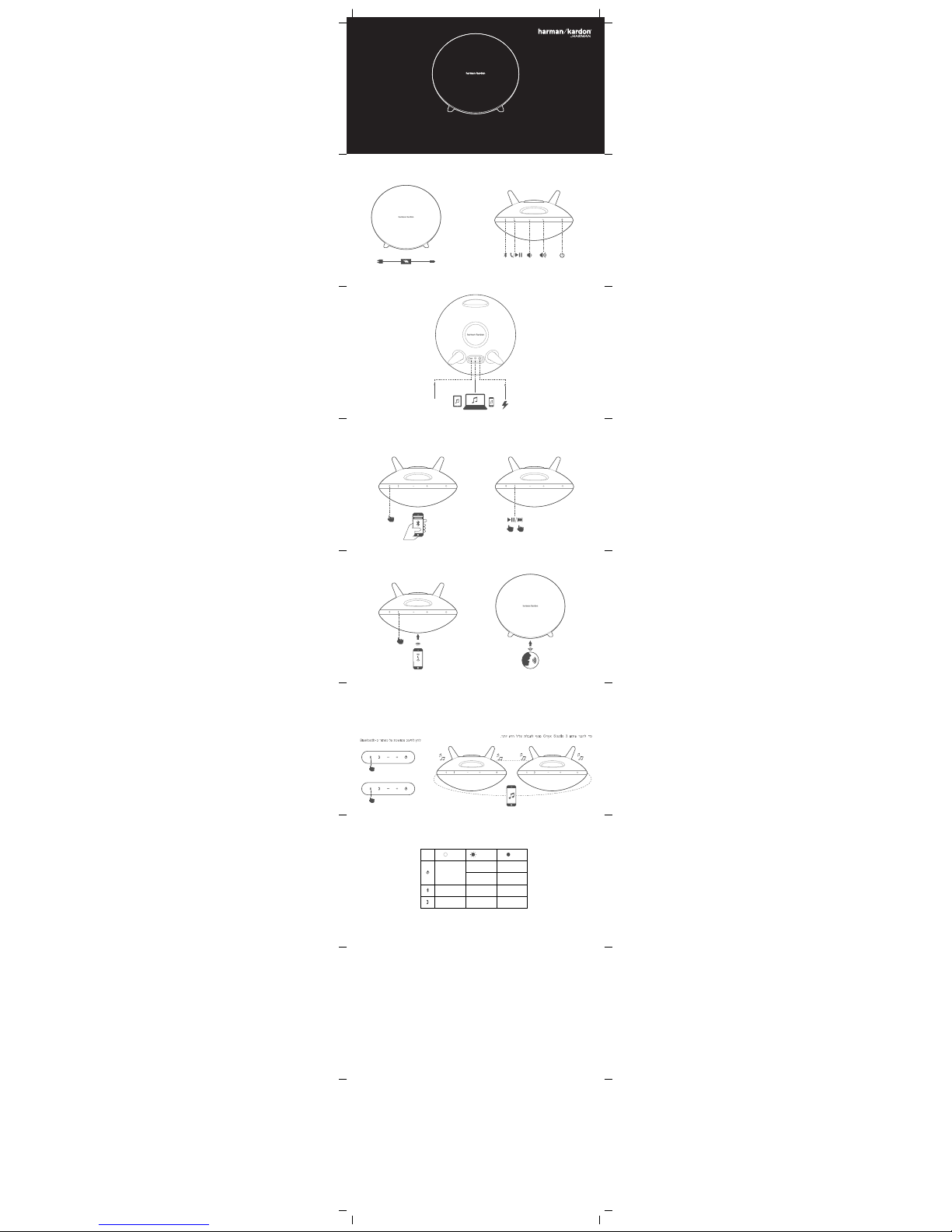

Quick Start Guide
Guide de demarrage rapide
Buttons
Bluetooth®
1. Bluetooth connection
What’s in the box
Speakerphone
Connections
Wireless Dual Sound
ONYX STUDIO 3
2. Music control
FIRMWARE UPDATE
x1
x1
ONYXSTUDIO 3
x1 x2
LED behaviour
FFOs i r ekaepS
Red - Low battery
White - Charging
Bright - ON
Dim - Stand by
Blinking ONOFF
Connected
Call active
Paring
Phone ringing
Not connected
Call not active
Long press the Bluetooth button to connect another Onyx Studio 3 for louder sound. / Appuyez longtemps sur le bouton Bluetooth pour connecter une autre Onyx Studio 3 afin
d'obtenir plus de puissance. / Mantenga pulsado el botón de Bluetooth para conectar otro Onyx Studio 3 y obtener un sonido más fuerte. / Pressione longamente o botão
Bluetooth para conectar outra caixa Onyx Studio 3 e obter maior volume. / Halten Sie die Bluetooth-Taste länger gedrückt, um einen weiteren Onyx Studio 3 für noch mehr Klang
zu verbinden. / Tieni premuto il pulsante Bluetooth per collegare un altro Onyx Studio 3 per un suono ancor più forte. / Houd de Bluetooth-toets ingedrukt om een andere Onyx
Studio 3 aan te sluiten voor meer geluid. / Trykk og hold Bluetooth-knappen for å koble til enda en Onyx Studio 3 for høyere lyd. / Jos haluat voimakkaamman äänen, kytke toinen
Onyx Studio 3 painamalla pitkään Bluetooth-painiketta. / Нажмите и удерживайте кнопку Bluetooth для подключения еще одного Onyx Studio 3 и увеличения громкости
воспроизведения. / Håll inne Bluetooth-knappen när du vill ansluta till en andra Onyx Studio 3 och få högre ljud. / Hold Bluetooth-knappen inde, hvis du vil tilkoble en anden Onyx
Studio 3 for at få højere lyd. / Bluetoothボタンを長押しして、もう一台のOnyx Studio 3(オニキス･スタジオ3)を接続しすることで、さらに大音量で楽しめます /
Przytrzymaj przycisk Bluetooth, żeby podłączyć kolejny głośnik Onyx Studio 3 w celu zwiększenia głośności dźwięku. / 더 큰 사운드를 위해 다른 Onyx Studio 3를 연결하려면
Bluetooth 버튼을 길게 누르십시오. / 长按蓝牙按钮连接另一台 Onyx Studio 3 以提高音量。/ 長按 Bluetooth 按鈕連接另一個 Onyx Studio 3，從而獲得更大的聲音。 /
Tekan lama tombol Bluetooth untuk menyambungkan Onyx Studio 3 lainnya demi suara yang lebih keras. /
FR
• Version Bluetooth : 4.1
• Support : A2DP 1.3 AVRCP 1.5 HFP 1.6
• Haut-parleurs : Graves 2 x 75 mm, aigus 2 x 20 mm
• Puissance nominale : 4 x 15 W (mode secteur), 4 x 7,5 W (mode batterie)
• Réponse en fréquence : 50 Hz - 20 kHz (-6 dB)
• Rapport signal sur bruit : 80 dB pondération A
• Alimentation électrique : 19 V / 2 A
• Type de batterie : Lithium-ion 3,7 V / 2600 mAh
• Temps de charge de la batterie : 5 heures
• Autonomie : jusqu’à 5 heures (fonction du niveau du volume
et du contenu audio)
• Puissance de l'émetteur Bluetooth® : 0 - 9 dBm
• Réponse en fréquence de l'émetteur Bluetooth® : 2402 MHz - 2480 MHz
• Modulation de l'émetteur Bluetooth® : GFSK,π /4 DQPSK, 8DPSK
• Dimensions (H x L x P): 278,0 x 162,8 x 258,0 mm
• Poids : 2071g
EN
• Versión Bluetooth: 4.1
• Compatibilidad: A2DP 1.3 AVRCP 1.5 HFP 1.6
• Transductores: Woofer 2 x 75 mm, altavoz de agudos 2 x 20 mm
• Potencia nominal: 4 x 15 W(modo CA); 4 x 7,5 W (modo batería)
• Intervalo de frecuencias: 50 Hz - 20 kHz (-6 dB)
• Relación señal-ruido: 80 dB (ponderado A)
• Alimentación: 19 V/2 A
• Tipo de batería: 3,7 V/2600 mAh ion-litio
• Tiempo de carga de la batería: 5 h
• Tiempo de reproducción de música: hasta 5 horas
(según el nivel de volumen y el contenido de la música)
• Potencia del transmisor Bluetooth®: 0 - 9 dBm
•
Intervalo de frecuencias del transmisor Bluetooth®: 2.402 MHz - 2.480 MHz
• Modulación del transmisor Bluetooth®: GFSK,π /4 DQPSK, 8DPSK
• Dimensiones(Al.xAn.xProf.):278.0x162,8x258,0mm
• Peso2.071g
ES
• Versão Bluetooth: 4.1
• Padrões suportados: A2DP 1.3, AVRCP 1.5 e HFP 1.6
• Transdutores: Woofer 2 x 75 mm, tweeter 2 x 20 mm
• Potência nominal: 4 x 15 W (rede elétrica); 4 x 7,5 W (bateria)
• Resposta de frequência: 50 Hz a 20 kHz (-6 dB)
• Relação sinal-ruído: 80 dB ponderado em A
• Fonte de alimentação: 19 V a 2 A
• Tipo de bateria: 3,7 V a 2600 mAh, íon de lítio
• Tempo de carga da bateria: 5 horas
• Tempo de reprodução: Até 5 horas, dependendo do
volume e do tipo de música
• Potência do transmissor Bluetooth®: 0 a 9 dBm
• Frequência do transmissor Bluetooth®: 2.402 a 2.480 MHz
• Modulação do transmissor Bluetooth: GFSK,π /4 DQPSK, 8DPSK
• Dimensões (A x L x P): 278,0 x 162,8 x 258,0 mm
• Peso: 2071 g
PT
Speaker A
>5s
Speaker B
>5s
Please remove the front speaker grille to see the compliance information.
규정 준수 정보를 보려면 전면 스피커 그릴을 제거하십시오.
• Bluetooth version: 4.1
• Support: A2DP 1.3 AVRCP 1.5 HFP 1.6
• Transducers: Woofer 2 x 75mm, Tweeter 2 x 20mm
• Rated Power: 4x15W(AC mode); 4x7.5W(Battery mode)
• Frequency response: 50Hz-20kHz(-6dB)
• Signal to noise ratio: 80dB A-weighted
• Power supply: 19V/2A
• Battery type: 3.7V/2600mAh Lithium-ion
• Battery charge time: 5hours
• Music playtime: up to 5hours (Varies by volume level and music content)
• Bluetooth® transmitter power: 0 - 9dBm
• Bluetooth® transmitter frequency range: 2402MHz - 2480MHz
• Bluetooth® transmitter modulation: GFSK,π /4 DQPSK, 8DPSK
• Dimension(H x W x D):278.0 x 162.8 x 258.0mm
• Weight:2071g

TR01903_E
Торговаямарк а: harman/kardon
Назначение товара: Активная акустическая система
Изготовитель: Харман Интернешнл Индастриз Инкорпорейтед,США, 06901
Коннектикут, г.Стэмфорд, Атлантик Стрит 400, офис 1500
Страна происхождения: Китай
Импортер в Россию: OOO“ХАРМАН РУС СиАйЭс“, Россия,127018, г.Москва, ул. Двинцев,
д.12, к 1
Гарантийный период: 3 года
Информация о сервисных центрах: www.harman.com/ru тел. [phone]
Срок службы: 3 года
Номер документа соответствия: Товар сертифицирован
Дата производства: Дата изготовления устройства определяется по двум буквенным
обозначениям из второй группы символов серийного номера изделия, следующих
после разделительного знака «-». Кодировка соответствует порядку букв латинского
алфавита, начиная с января 2010 года: 000000-MY0000000, где «M» - месяц
производства (А - январь, B - февраль, C - март и т.д.) и «Y»- год производства (A - 2010,
B-2011,C-2012ит.д.).
XXXXXXXX
1856
The Bluetooth® word mark and logos are registered trademarks
owned by Bluetooth SIG, Inc. and any use of such marks by HARMAN
International Industries, Incorporated is under license. Other
trademarks and trade names are those of their respective owners.
HE
CHT
• Versi Bluetooth: 4.1
• Mendukung: A2DP 1.3 AVRCP 1.5 HFP 1.6
• Transduser: Woofer 2 x 75 mm, Tweeter 2 x 20 mm
• Peringkat Daya: 4 x 15 W (Mode AC); 4 x 7,5 W (Mode Baterai)
• Respons frekuensi: 50 Hz - 20 kHz (-6 dB)
• Rasio sinyal ke bunyi: 80 dB Bobot A
• Catu daya: 19 V / 2 A
• Tipe baterai: Lithium-ion 3,7 V / 2600 mAh
• Lama pengisian daya baterai: 5 jam
• Waktu putar musik: hingga 5 jam (Bervariasi tergantung
tingkat volume dan konten musik)
• Daya pemancar Bluetooth®: 0 - 9 dBm
• Rentang frekuensi pemancar Bluetooth®: 2402 MHz - 2480 MHz
• Modulasi pemancar Bluetooth®: GFSK, π / 4 DQPSK, 8 DPSK
• Dimensi (T x L x D): 278,0 x 162,8 x 258,0 mm
• Berat: 2071 g
ID
• 블루투스 버전: 4.1
• 지원: A2DP 1.3 AVRCP 1.5 HFP 1.6
• 트랜스듀서: 우퍼 2 x 75mm, 트위터 2 x 20mm
• 정격 전력: 4x15W(AC 모드), 4x7.5W(배터리 모드)
• 주파수 응답성: 50Hz~20kHz(-6dB)
• 신호 대 잡음비: 80dB A-가중
• 전원 공급 장치: 19V/2A
• 배터리 유형: 3.7V/2600mAh 리튬이온
• 배터리 충전 시간: 5시간
• 음악 재생 시간: 최대 5시간(볼륨 레벨이나 음악 콘텐츠에 따라 달라질 수 있음)
• 블루투스® 송출 출력: 0 ~ 9dBm
• 블루투스® 송출 주파수 범위: 2402MHz ~ 2480MHz
• 블루투스® 송출 모듈레이션: GFSK,π /4 DQPSK, 8DPSK
• 치수(높이 x 너비 x깊이):278.0 x 162.8 x 258.0mm
• 중량: 2071g
KO
• 蓝牙版： 4.1
• 支持： A2DP 1.3 AVRCP 1.5 HFP 1.6
• 换能器： 2 个低音扬声器 (75mm)；2 个高音扬声器 (20mm)
• 额定功率： 4 x 15W（交流电供电）；4 x 7.5W（电池供电）
• 频率响应： 50Hz-20kHz (-6dB)
• 信噪比 80dB A 加权声级
• 电源： 19V/2A
• 电池类型： 3.7V/2600mAh 锂离子电池
• 电池充电时间： 5 小时
• 音乐播放时间： 最长 5 小时（因音量和音频内容而异）
• Bluetooth® 发射器功率： 0 - 9dBm
• Bluetooth® 发射器频率范围： 2402MHz - 2480MHz
• Bluetooth® 发射器调制： GFSK,π /4 DQPSK, 8DPSK
• 尺寸（长 x 宽 x 厚）：278.0 x 162.8 x 258.0 (mm)
• 重量：2071g
CHS
• Bluetoothバージョン:4.1
• サポート:A2DP 1.3 AVRCP 1.5 HFP 1.6
• トランスデューサー：ウーファー2x75mm、ツイーター2x20mm
• 定格出力:15W (ACモード)x4;7.5W(バッテリーモード)x4
• 周波数帯域：50Hz～20kHz(-6dB)
• S/N比：80dB以上 A特性
• 電源：19V/2A
• バッテリーの種類：3.7V/2600mAhリチウムイオン
• バッテリー充電時間：5時間
• 音楽再生時間：最高5時間(音量と音楽の内容により異なります)
• Bluetooth®トランスミッター出力:0～9dBm
• Bluetooth®トランスミッター周波数帯域:2402MHz～2480MHz
• Bluetooth®トランスミッター変調:GFSK、π/4DQPSK、8DPSK
• 寸法(高さx幅x奥行)：278.0x162.8x258.0mm
• 重量：2071g
JP
• Wersja Bluetooth: 4.1
• Wsparcie dla: A2DP 1.3 AVRCP 1.5 HFP 1.6
• Przetworniki: niskotonowy 2 x 75 mm, wysokotonowy 2 x 20 mm
• Moc znamionowa: 4 x 15 W (zasilacz); 4 x 7,5 W (akumulator)
•Pasmo przenoszenia: 50 Hz - 20 kHz (-6 dB)
• Stosunek sygnału do szumu: 80 dB (A-ważone)
• Zasilanie: 19 V/2 A
•Akumulator: litowo-jonowy 3,7 V/2600 mAh
• Czas ładowania baterii: 5 godzin
• Czas odtwarzania muzyki: do 5 godzin (różni się w zależności
od ustawień głośności i treści audio)
•Moc nadajnika Bluetooth®: 0 - 9 dBm
• Zakres częstotliwości nadajnika Bluetooth®: 2402 MHz - 2480 MHz
• Modulacja nadajnika Bluetooth®: GFSK, π/4 DQPSK, 8 DPSK
• Wymiary (wys. x dł. x szer.): 278 x 162,8 x 258 mm
• Waga: 2071 g
PL
• Bluetooth-version: 4.1
• Stöd för: A2DP 1.3 AVRCP 1.5 HFP 1.6
•Element: Baselement 2 x 75 mm, Diskant 2 x 20 mm
• Märkeffekt: 4 x 15 W (AC-läge); 4 x 7,5 W (batteriläge)
• Frekvensrespons: 50 Hz–20 kHz (-6 dB)
•Signal/brus-förhållande: 80 dB A-vägt
• Strömförsörjning: 19 V/2 A
•Batterityp: 3,7 V/2 600 mAh litiumjon
• Laddningstid för batteriet: Fem timmar
•Musikspeltid: upp till fem timmar (beroende på volym och ljudinnehåll)
• Bluetooth®-sändarens effekt: 0–9 dBm
•Bluetooth®-sändarens frekvensomfång: 2402–2480 MHz
• Bluetooth®-sändarens modulering: GFSK, π/4 DQPSK, 8DPSK
• Mått (H x B x D): 278,0 x 162,8 x 258,0 mm
• Vikt: 2071 g
SV
• Bluetooth-version: 4.1
• Understøttelse: A2DP 1.3 AVRCP 1.5 HFP 1.6
• Enheder:Bas2x75mm,Diskant2x20mm
• Nomineret effekt: 4 x 15 W (AC-tilstand); 4 x 7,5 W (batteritilstand)
•Frekvensområde: 50 Hz - 20 kHz (-6 dB)
• Signal til støj-forhold: 80 dB A-vægtet
• Strømforsyning: 19 V/2 A
• Batteritype: 3,7 V/2600 mAh litium-ion
• Batterigenopladningstid: 5 timer
•Musikafspilningstid: Op til 5 timer (varierer afhængig
af lydstyrke og musikindhold)
• Bluetooth®-sendeeffekt: 0 - 9 dBm
• Bluetooth®-senderfrekvensområde: 2402 - 2480 MHz
• Bluetooth®-sendermodulation: GFSK, π/4 DQPSK, 8 DPSK
• Mål (H x B x D): 278,0 mm x 162,8 mm x 258,0 mm
• Vægt: 2071 g
DA
• Bluetooth-versio: 4,1
• Tuki: A2DP 1.3 AVRCP 1.5 HFP 1.6
•Elementit: Basso 2 x 75 mm, Diskantti 2 x 20 mm
• Nimellisteho: 4x15 W (AC-tila), 4x7,5 W(akkutila)
• Taajuusvaste: 50Hz-20 kHz (-6 dB)
•Signaali-kohinasuhde 80 dB, A-painotettu
• Virtalähde: 19V/2A
•Akkutyyppi: 3,7 V/2600 mAh litiumioni
• Akun latausaika: 5 tuntia
•Musiikin toistoaika: jopa 5 tuntia (vaihtelee äänenvoimakkuuden
tason ja musiikkisisällön mukaan)
•Bluetooth® -lähettimen teho: 0-9 dBm
• Bluetooth® -lähettimen taajuusalue: 2402MHz - 2480MHz
• Bluetooth® -lähettimen modulaatio: GFSK,π /4 DQPSK, 8DPSK
• Mitat (KxLxS): 278,0 x 162,8 x 258,0 mm
• Paino: 2071 g
FI
• Версия Bluetooth: 4.1
• Поддерживаемые протоколы: A2DP 1.3 AVRCP 1.5 HFP 1.6
•Динамики: низкочастотные 2 x 75 мм, высокочастотные 2 x 20 мм
• Номинальная мощность: 4 x 15 Вт (от сети); 4 x 7,5 Вт (от аккумулятора)
• Эффективный рабочий диапазон частот: 50 Гц – 20 кГц (-6 дБ)
• Коэффициент «сигнал-шум»: 80 дБ (амплитудно-взвешенный)
•Источник питания: 19 В / 2 A
• Тип аккумулятора: 3,7 В / 2600 мА*ч, литий-ионный
• Время зарядки аккумулятора: 5 часов
• Время работы в режиме прослушивания музыки: до 5 часов
(зависит от уровня громкости и воспроизводимой музыки)
• Мощность передатчика Bluetooth®: 0 – 9 дБ/мВт
• Частотный диапазон передатчика Bluetooth®: 2402 МГц – 2480 МГц
•Модуляция передатчика Bluetooth ®: гаусс. част. модул., π/4 относ.
квадрат. фаз. модул., относ. восьмер. фаз. модул.
•Габаритные размеры (В x Ш x Т): 278,0 x 162,8 x 258,0 мм
• Вес: 2,071 кг
RU
• Bluetooth versie: 4.1
• Ondersteuning: A2DP 1.3 AVRCP 1.5 HFP 1.6
•Transducers: Woofer 2 x 75mm, Tweeter 2 x 20mm
• Uitgangsvermogen: 4x15W (netspanning); 4x7,5W (batterijmodus)
•Frequentierespons: 50Hz-20kHz (-6dB)
• Signaal-ruis verhouding: 80dB A-gewogen
• Stroomvoorziening: 19V/2A
• Batterijtype: 3,7V/2600mAh Lithium-ion
• Oplaadtijd batterij: 5 uur
• Muziekafspeeltijd: tot 5 uur (afhankelijk van volume en muziekinhoud)
• Bluetooth® zendvermogen: 0 - 9dBm
• Bluetooth® zendfrequentie bereik: 2,402MHz/2,480MHz
• Bluetooth® zendermodulatie: GFSK,π /4 DQPSK, 8DPSK
•Afmetingen (H x B x D): 278 x 162,8 x 258 mm
• Gewicht: 2071gram
NL
• Bluetooth-versjon: 4.1
• Støtter: A2DP 1.3 AVRCP 1.5 HFP 1.6
•Høyttalerelementer: Basselement 2 x 75mm, diskant 2 x 20mm
• Nominell effekt: 4 x 15W (nettstrøm-modus); 4 x 7,5W (batterimodus)
• Frekvensrespons: 50Hz – 22 kHz (-6 dB)
• Signal-til-støyforhold: 80dB A-vektet
• Strømforsyning: 19V/2A
•Batteritype: 3.7V / 2600mAh Lithium-ion
• Ladetid for batteri: 5 timer
•Musikkspilletid: opptil 5 timer (varierer med volumnivå og musikkinnhold)
• Bluetooth®-senderens effekt: 0 - 9dBm
• Bluetooth®-senderens frekvensområde: 2 402MHz - 2 480MHz
• Bluetooth®-senderens modulasjon: GFSK,π /4 DQPSK, 8DPSK
• Mål (H x B x D): 278,0 x 162,8 x 258,0 mm
• Vekt: 2071g
NO
• Bluetooth-Version: 4.1
• Unterstützt: A2DP 1.3 AVRCP 1.5 HFP 1.6
•Schallgeber: Tieftöner 2 x 75 mm, Hochtöner 2 x 20 mm
• Nennleistung: 4x15 W (AC-Modus); 4x7,5 W (Akku-Modus)
• Frequenzbereich: 50 Hz-20 kHz (-6 dB)
• Rauschabstand: 80 dB A-gewichtet
• Stromversorgung: 19 V/2 A
• Batterie-Typ: 3,7 V / 2600 mAh Lithium-Ionen
• Akkuladedauer: 5 Stunden
• Musikwiedergabedauer: bis zu 5 Stunden (je nach Lautstärke
und Audioinhalten)
• Bluetooth®-Übertragungsleistung: 0 - 9 dBm
• Frequenzbereich für die Bluetooth®-Übertragung: 2402 MHz - 2480 MHz
• Bluetooth®-Übertragungsmodulation: GFSK,π /4 DQPSK, 8DPSK
•Abmessungen (H x B x T): 278,0 x 162,8 x 258,0 mm
• Gewicht: 2071 g
DE
• Versione Bluetooth: 4.1
• Supporta: A2DP 1.3 AVRCP 1.5 HFP 1.6
• Trasduttori: Woofer 2 x 75mm; Tweeter 2 x 20mm
• Potenza nominale: 4x15W (funzionamento AC); 4x7.5W
(funzionamento a batteria)
• Risposta in frequenza: 50Hz-20kHz(-6dB)
• Rapporto segnale-rumore: 80dB (pesato A)
• Alimentazione: 19V/2A
•Tipo di batteria: Polimeri agli ioni di litio da 3.7V/2600mAh
• Tempo di ricarica della batteria: 5 ore
• Autonomia in riproduzione: fino a 5 ore (varia a seconda del livello del
volume e dei contenuti musicali)
•Potenza del trasmettitore Bluetooth®: 0 - 9dBm
• Intervallo di frequenza del trasmettitore Bluetooth®: 2402MHz - 2480MHz
•Modulazione del trasmettitore Bluetooth®: GFSK,π /4 DQPSK, 8DPSK
• Dimensioni(A x L x P):278.0 x 162.8 x 258.0mm
• Peso:2071g
IT
A 2010 N 2023
B 2011 O 2024
C 2012 P 2025
D 2013 Q 2026
E 2014 R 2027
F 2015 S 2028
G 2016 T 2029
H 2017 U 2030
I 2018 V 2031
J 2019 X 2032
K 2020 Y 2033
L 2021 Z 2034
M 2022
повторно начать с А
Bluetooth
80dBA
50Hz-20kHz (-6dB)
A2DP1.3 AVRCP 1.5 HFP 1.6
4.1
2071
GFSK,π/4 DQPSK, 8DPSK Bluetooth®
2402 2480MHz
•藍牙版本： 4.1
•支援技術： A2DP 1.3 AVRCP 1.5 HFP 1.6
•轉換器： 低音單體 2 x 75mm，高音單體 2 x 20mm
•額定功率： 4x15W（AC 模式）；4x7.5W（電池模式）
•響應頻率： 50Hz-20kHz(-6dB)
•訊噪比： 80dB（A 加權）
•電源： 19V/2A
•電池類型： 3.7V/2600mAh 鋰離子電池
•電池充電時間： 5 個小時
•音樂播放時間： 長達 5 個小時（視音量和音樂內容而異）
•Bluetooth® 發射功率： 0 - 9dBm
•Bluetooth® 發射頻率範圍： 2402MHz - 2480MHz
•Bluetooth® 發射調變： GFSK、π /4 DQPSK、8DPSK
•尺寸（高 x 寬 x 深）：278.0 x 162.8 x 258.0mm
•重量：2071g
