ALLgemeines
DMM8 MANUAL 5
1 Allgemeines
1.1 Zweck des Manuals
Das vorliegende Manual soll Sie befähigen, das Gerät:
• sicher zu bedienen
• laut bestimmungsgemäßer Verwendung nutzen zu können.
1.2 Aufbewahrung des Manuals
Drucken Sie dieses Manual aus und bewahren Sie es sorgfältig auf oder
hinterlegen Sie es elektronisch an einem leicht zugänglichen Ort.
Geben Sie dieses Manual an nachfolgende Besitzer weiter.
Das vorliegende Manual ist ein wesentlicher Bestandteil des Gerätes.
1.3 Haftung
AKG Acoustics GmbH übernimmt keine Haftung, wenn:
• das Gerät für andere Zwecke eingesetzt wird, als unter
Bestimmungsgemäße Verwendung beschrieben ist.
• durch unsachgemäße Bedienung Schaden entsteht
• nicht zugelassene bzw. nicht vorschriftsmäßige Änderungen durch-
geführt werden.
• Schaden durch nicht aktuell gehaltene Dokumente entsteht.
1.4 Gewährleistung
AKG Acoustics GmbH übernimmt keine Gewährleistung für Schäden, wenn
• durch unsachgemäße Bedienung Schaden entsteht.
• nicht zugelassene bzw. nicht vorschriftsmäßige Änderungen durch-
geführt werden.
• Schaden durch nicht aktuell gehaltene Dokumente entsteht.
Haftung
Gewährleistung

LieferUmfAng
DMM8 MANUAL 6
2 Lieferumfang
2.1 Verpackungsinhalt
Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile enthält.
Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.
• 1 x DMM8 U, DMM8 UL oder DMM8 ULD
• 1 x Quick Start Guide
• 1 x IEC EU Standard Netzkabel
• 1 x IEC US Standard Netzkabel
2.2 Optionales Zubehör
OptionalesZubehörndenSieaufwww.akg.com. Ihr Händler berät Sie
gerne.
Verpackungsinhalt
Optionales
Zubehör

sicherheit UnD UmweLt
DMM8 MANUAL 7
3 Sicherheit und Umwelt
3.1 Sicherheit
Achtung: Beschädigungsgefahr
• Schützen Sie das Gerät vor
-direkter Sonneneinstrahlung
-starker Staub- und Feuchtigkeitseinwirkung
-Regen
-Vibrationen oder Schlägen.
• Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine
sonstigen Gegenstände durch die Lüftungsschlitze in das Gerät
fallen.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf das Gerät.
• Das Gerät darf nur in trockenen Räumen eingesetzt werden.
• Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewar-
tetundrepariertwerden.ImInnerendesGehäusesbendensich
keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht
werden können.
• Prüfen Sie vor Inbetriebnahme des Gerätes, ob die für das integrier-
te Netzteil angegebene Betriebsspannung der Netzspannung am
Einsatzort entspricht.
• Betreiben Sie das Gerät ausschließlich an einer Netzspannung
zwischen 100 und 240 V AC. Andere Stromarten und Spannungen
könnten das Gerät ernsthaft beschädigen!
• Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester
Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte.
Ziehen Sie in diesem Fall sofort das Netzkabel aus der Steckdose
und lassen Sie das Gerät von unserem Kundendienst überprüfen.
• Ziehen Sie das Netzkabel bei längerer Nichtverwendung aus der
Steckdose. Beachten Sie, dass bei angestecktem Netzkabel das
Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es aus-
schalten.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B.
Radiatoren, Heizungsrohren, Verstärkern, usw. auf.
Sicherheit

sicherheit UnD UmweLt
DMM8 MANUAL 8
• Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen
sämtliche Leitungen, speziell die der Mikrofoneingänge, ge-
trennt von Starkstromleitungen und Netzleitungen. Bei Verlegung
in Schächten oder Kabelkanälen achten Sie darauf, die
Übertragungsleitungen in einem separaten Kanal unterzubringen.
• Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nas-
sen Tuch. Ziehen Sie unbedingt das Netzkabel vorher aus der
Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde
Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel
enthalten, da diese den Lack sowie Kunststoffteile beschädigen
können.
• Verwenden Sie das Gerät nur für die im Manual beschriebenen
Anwendungen. Für Schäden infolge unsachgemäßer Handhabung
oder missbräuchlicher Verwendung kann AKG keine Haftung über-
nehmen.
3.2 Vorausgesetzte Kenntnisse und Verantwortungsbereiche der Bediener/
Anwender
• DieKaskadierungderGerätedarfausschließlichvonqualiziertem
Fachpersonal durchgeführt und in Betrieb genommen werden.
• QualiziertesFachpersonalistaufgrundseinerfachlichen
Ausbildung, Schulung und Erfahrung befähigt, Risiken zu erken-
nen und Gefährdungen zu vermeiden, die bei der Nutzung des
Produkts auftreten.
3.3 Erklärung der verwendeten Symbole
Achtung: Beschädigungsgefahr
Nichtbefolgen der Anweisung kann das Gerät schädigen.
Warnung: Gefahr durch Stromschlag
Gefährliche Situation: Nichtbefolgen der Anweisung
kann zu geringfügiger oder mässiger Verletzung führen.

KonformitätserKLärUng
DMM8 MANUAL 9
Beschreibt nützliche Informationen und
AnwendungshinweisefüreinenefzientenBetriebdes
Gerätes
Gibt Hinweis auf weiterführende Informationen und
Downloads im Internet.
Beschreibt Informationen zur fachgerechten Entsorgung
der beschriebenen Komponenten.
3.4 Bestimmungsgemäße Verwendung
Der Digitale Automatische Mikrofonmischer DMM8 U (UL, ULD) ist aus-
schließlich zum Mischen von Audiosignalen konzipiert.
3.5 Bestimmungswidrige Verwendung
Jegliche Verwendung, die nicht unter Bestimmungsgemäße Verwendung
erwähnt ist, ist bestimmungswidrig.
3.6 Umwelt
• Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in
einem dafür vorgesehenen Sammelsystem.
• Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik
und Kabel und entsorgen Sie alle Komponenten gemäß den dafür
geltenden Entsorgungsvorschriften.
4 Konformitätserklärung
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen
Normen. Sie können die Konformitätserklärung auf www.akg.com oder per
E-Mail an [email protected] anfordern.

gerätebeschreibUng
DMM8 MANUAL 10
5 Gerätebeschreibung
5.1 Kurzbeschreibung
Der DMM8 U (UL, ULD) ist ein 19“ Digitaler Automatischer Mikrofonmischer.
Die interne Signalverarbeitung erfolgt digital. Die Ein- und Ausgänge sind
analog und digital verfügbar.
Das Gerät verfügt über 6 symmetrische Mono-Eingangskanäle, die als
Mikrofoneingang oder als Line-Eingang (für z.B. Empfänger drahtloser
Mikrofone)konguriertwerdenkönnen.
Ausgangsseitig besitzt das Gerät für den linken und rechten Kanal jeweils
einen symmetrischen Summen-Ausgang, einen Stereo-Record-Ausgang
und einen Stereo-Kopfhörerausgang.
Das Gerät verfügt über eine USB-Schnittstelle, die sowohl als Ein- als auch
als Ausgang verwendet werden kann.
Die Steuerung kann über LAN und Dante™-Netzwerk (optional) erfolgen.
Das Gerät verfügt über ein Weitbereichs-Netzteil und wird mit dem mitge-
lieferten Netzkabel an das Stromnetz angeschlossen.
Neben vielen DSP Funktionen zur Signalverarbeitung verfügt der
DMM8 U (UL, ULD) auch über innovative Automatik-Mischfunktionen.
Falls die 6 symmetrischen Eingänge für die Anwendung nicht ausreichen,
können bis zu zehn DMM8 U (UL, ULD) kaskadiert werden.
5.2 Technische Daten
Allgemein
Abmessungen Standardgehäuse für Rackmontage, 1 HE
483 (B) x 45 (H) x 220 (T) mm
Gewicht (mit Verpackung) 3,5 kg
Zulässige
Umgebungstemperatur
0 °C ... 50 °C
Luftfeuchtigkeit in Betrieb 10 % ... 90 %, nicht kondensierend
Kurzbeschreibung
Allgemein

gerätebeschreibUng
DMM8 MANUAL 11
Netzteil
Eingangsspannung 100 ... 240 V AC
Netzfrequenz 50 ... 60 Hz
Leistungsaufnahme max. 75 Watt
Ausgangsspannungen 24 V
Symmetrische Eingänge – Vorverstärker
Gain 0 dB ... 60 dB
Eingangspegel max. +20 dBu
Gleichtaktunterdrückung >70 dB
Dynamik >120 dB
Signal-/Rauschabstand (S/N) >90 dB
Eingangsimpedanz >8kΩ
Äquivalentes Eingangsrauschen -127 dBu
Symmetrische Eingänge – Phantomspeisung
Phantomspannung 48 V DC
Versorgungsstrom je Eingang max. 10 mA
Einspeisewiderstände 2x6,8kΩ
Symmetrische Eingänge – Analog Digital Wandler
Datenformat 24 Bit
Sample Frequenz 48 kHz
Recording und Summen-Ausgang
Ausgangspegel max. +20 dBu
Dynamik >110 dB
Signal-/Rauschabstand (S/N) >90 dB
Lastimpedanz min. <100Ω
Digital Analog Wandlung für Recording, Monitoring und Summen-Ausgang
Datenformat 24 Bit
Sample Frequenz 48 kHz
Netzteil
Eingänge
Ausgänge

gerätebeschreibUng
DMM8 MANUAL 12
5.3 Frontseite: Beschreibung der Bedienelemente
An der Frontseite sind insgesamt neun Drehregler vorhanden.
Abbildung 1: Frontseite des DMM8 U (UL, ULD)
Die folgende Tabelle beschreibt die Bedienelemente an der Frontseite des
DMM8 U (UL, ULD):
Nr. Beschreibung
1 bis 6 Mikrofon- oder Line-Eingänge
7 Bedienmodus / System Control
8 Stereo-Ausgang
9 Aussteuerungsanzeige für Stereo-Ausgänge
10 Stereo-Kopfhörer-Ausgang
11 Buchse für Kopfhöreranschluss
Mit den Drehreglern werden die Parameter der gewählten Audio-Funktion
beeinusst.
5.3.1 Drehregler für Eingangskanäle
Der DMM8 U (UL, ULD) verfügt über 6 symmetrische Eingangskanäle
zum Anschließen von niederohmigen, dynamischen Mikrofonen oder
Kondensatormikrofonen und anderen Signalquellen, z.B. Empfänger für
drahtlose Mikrofone. Für jeden Eingangskanal ist ein Drehregler vorhan-
den (1 bis 6).
Jeder Eingangskanal verfügt über eine grüne LED ON und eine rote LED
PEAK.
ON leuchtet, wenn im Automatikmodus der Eingangskanal priorisiert ist. Ist
die Automix-Funktion abgeschaltet, so leuchtet ON dauerhaft.
PEAK leuchtet, wenn das Signal an einem Eingangskanal in die Nähe der
maximalen Aussteuergrenze kommt. In diesem Fall ist der Pegel zurück zu
drehen,oderdieEingangsempndlichkeitzuändern.
Frontseite
Bedienelemente
8
ON PEAK
9
10
11
12
13
14
15
7
6
5
4
3
2
1
8
9
10
11
12
13
14
15
7
6
5
4
3
2
1
8
9
10
11
12
13
14
15
7
6
5
4
3
2
1
PRIORITY
PAN / BALANCE
DELAY
ROUTE TO REC
ROUTE TO USB
EQUALIZER LOW
EQUALIZER HIGH
PRESET
IN USB / DANTE
AUTOMIXING
COMPRESSOR
LIMITER
LOW CUT
BASS
TREBLE
LEVEL
LOCKED
OUT
SYSTEM CONTROL
IN 6 / DANTE 4
HEADPHONE
-50 -40 -30 -20 -10 -5 0 +5 dB
L
R
EQ 1.4 kHz / 11.3 kHz
8
ON PEAK
9
10
11
12
13
14
15
7
6
5
4
3
2
1
IN 5 / DANTE 3
EQ 1.0 kHz / 8.0 kHz
8
ON PEAK
9
10
11
12
13
14
15
7
6
5
4
3
2
1
IN 4 / DANTE 2
EQ 700 Hz / 5.6 kHz
8
ON PEAK
9
10
11
12
13
14
15
7
6
5
4
3
2
1
IN 3 / DANTE 1
EQ 500 Hz / 4.0 kHz
8
ON PEAK
9
10
11
12
13
14
15
7
6
5
4
3
2
1
IN 2 / USB R
EQ 350 Hz / 2.8 kHz
8
ON PEAK
9
10
11
12
13
14
15
7
6
5
4
3
2
1
IN 1 / USB L
EQ 250 Hz / 2.0 kHz
1
2 3 4 5 6 7 8 109 11
Drehregler
Eingänge
LED ON
LED PEAK

gerätebeschreibUng
DMM8 MANUAL 13
DieEingangsempndlichkeitwirdmittelsderGain-RegleranderRückseite
an das angeschlossene Gerät angepasst.
5.3.2 Bedienmodus / SYSTEM CONTROL
Der DMM8 U (UL, ULD) verfügt über zahlreiche Funktionen wie Lautstärke,
Höhenbereiche, Bass, Auto-Mischfunktionen usw. Diese Funktionen werden
am Drehregler SYSTEM CONTROL (7) ausgewählt.
5.3.3 Drehregler für Stereo-Ausgänge
Der Drehregler für die Stereo-Ausgangskanäle ist mit OUT (8) beschriftet.
Mit diesem Drehregler werden folgende Parameter am Ausgangskanal
beeinusst:
• Lautstärke
• Höhenbereich
• Bassbereich
• Begrenzungsverhalten
• Balance und Delay
5.3.4 Aussteuerungsanzeige für Stereo-Ausgänge
Die Aussteuerungsanzeige (9) unter dem Drehregler für die Stereo-
Ausgangskanäle zeigt die Ausgangspegel in dB an.
5.3.5 Stereo-Kopfhörer-Ausgang
Am Stereo-Kopfhörer-Ausgang (10) können sowohl Ein- als auch Ausgänge
abgehört werden.
SYSTEM CONTROL
Drehregler
Ausgänge
Aussteuerungs-
anzeige
Kopfhörer
Ausgang

gerätebeschreibUng
DMM8 MANUAL 14

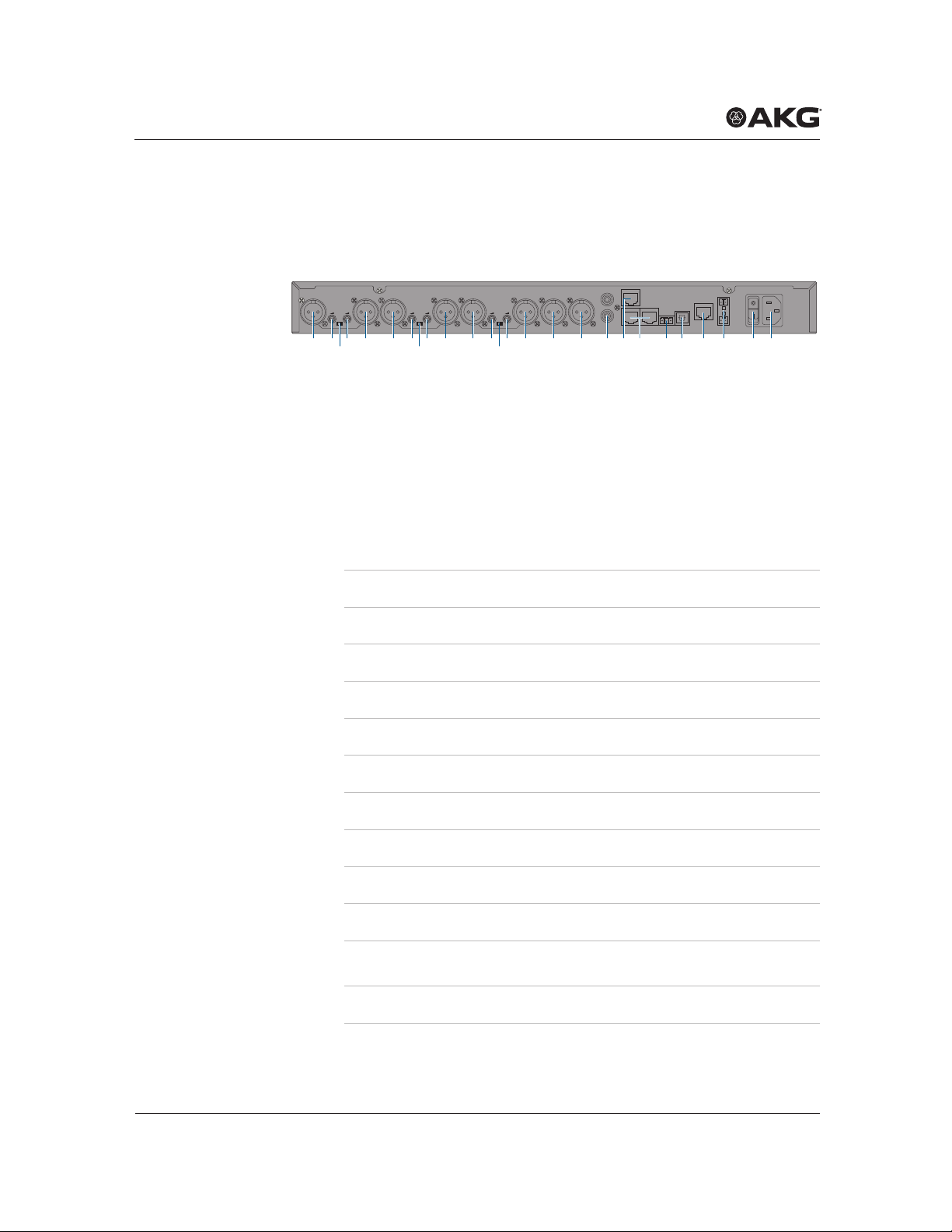

5.4 Rückseite: Beschreibung der Bedienelemente
AnderRückseitebendensichu.a.dieBuchsenfürdieEingangskanäle
und Ausgangskanäle sowie der Netzanschluss.
Abbildung 2: Rückseite des DMM8 U (UL, ULD)
*nur verfügbar bei DMM8 ULD
**nur verfügbar bei DMM8 UL und DMM8 ULD
Die folgende Tabelle beschreibt die Bedienelemente an der Rückseite
des DMM8 U (UL, ULD):
Nr. Beschreibung
1, 5, 6, 10, 11, 15 Eingangskanäle
2, 4, 7, 9, 12, 14 Gain-Regler
3, 8, 13 Phantomspeisung
16 Ausgangskanal Stereo Links
17 Ausgangskanal Stereo Rechts
18 Stereo-Record-Ausgang
19 Dante™: *nur verfügbar bei DMM8 ULD
20 Expansionsbuchsen
21 Phönix-Klemme (Erdung / Fernregelung)
22 Serielle Steuerung (RS232)
23 Modular Jack (RJ-45)-Buchse: **nur verfügbar bei
DMM8 UL und DMM8 ULD
24 Remote level control
Rückseite
Bedienelemente
IN 1 IN 2
Off
PHANT. PWR
On
IN 3 IN 4
Off
PHANT. PWR
On
IN 5 IN 6
Off
PHANT. PWR
On OUT L OUT R REC (OUT) IN - EXPANSION - OUT RS232
DANTE
USB LAN
L
R
16 17 18 19* 21 22 23** 24 25 26
3
2 41 5 8 7 96 10 13 12 1411 15 20

gerätebeschreibUng
DMM8 MANUAL 15
Nr. Beschreibung
25 Netzschalter
26 Netzanschluss
5.4.1 Eingängskanäle
Abbildung 3: Eingangskanal
Die 6 symmetrischen Eingangskanäle (1, 5, 6, 10, 11, 15) sind über 3-poli-
ge XLR-Buchsen zu erreichen. Diese sind mit IN 1 bis IN 6 beschriftet. Mit
den Drehreglern IN 1 bis IN 6 an der Frontseite werden die Eingangspegel
beeinusst.
Die Belegung ist über der Buchse IN 3 gekennzeichnet mit:
• Pin 1 = _|_
• Pin 2 = a
• Pin 3 = b
Zwischen zwei XLR-BuchsenbendetsicheinSchalterfürdie
Phantomspannung und für jeden Kanal ein Gain-Regler.
Eingangskanäle
IN 1 IN 2
Off
PHANT. PWR
On

gerätebeschreibUng
DMM8 MANUAL 16
5.4.2 Gain-Regler
Abbildung 4: Gain‑Regler
NebenjedemEingangskanalbendetsichderdazugehörigeGain-Regler
(2, 4, 7, 9, 12, 14) zur Einstellung des Eingangspegels. Die Gain-Regler sind
mit integriertem Schalter bei Linksanschlag ausgestattet.
Bei Linksanschlag ist der Eingangspegel auf 0 dB angewählt. Bei Drehung
im Uhrzeigersinn kann die Verstärkung um max. 57 dB angehoben werden.
5.4.3 Stereo Summen-Ausgangskanal
Abbildung 5: Stereo Summen‑Ausgangskanal
Das Gerät verfügt über einen symmetrischen Stereo
Summen-Ausgangskanal (16, 17). Er ist über zwei 3-polige XLR-Buchsen
zugänglich. Die Ausgänge sind mit OUT L und OUT R beschriftet.
Mit dem Drehregler OUT an der Frontseite können Einstellungen am
Ausgangspegel des Stereo-Ausgangskanals vorgenommen werden.
Gain-Regler
IN 1 IN 2
Off
PHANT. PWR
On
0 dB0 dB 57 dB57 dB
Stereo-Ausgang
OUT L OUT R

gerätebeschreibUng
DMM8 MANUAL 17
5.4.4 Stereo-Record-Ausgang
Abbildung 6: Stereo‑Record‑Ausgang
Um ein Stereo-Aufnahmegerät anzuschließen sind zwei, mit REC (OUT) (18)
bezeichnete Cinch-Buchsen vorhanden. Die Zuordnung einzelner Kanäle
zumunsymmetrischenStereo-Record-Ausgangistfreikongurierbar.
5.4.5 Serielle Steuerung über RS232
Abbildung 7: Serielle Steuerung
Mit der RS232-Buchse (21) besteht die Möglichkeit, Software-Updates
durchzuführen und das Gerät über eine externe Steuerung (z.B.: AMX) zu
bedienen. Die Pinbelegung ist wie folgt:
Pin Funktion
1 GND
2 TxD
3 RxD
5.4.6 USB-Anschluss
Abbildung 8: USB‑Anschluss
Stereo-
Record-Ausgang
REC (OUT)
L
R
Serielle Steuerung
RS232
USB-Anschluss
IN - EXPANSION - OUT
RS232 USB LAN

gerätebeschreibUng
DMM8 MANUAL 18
Über den USB-Anschluss (22) kann das Gerät mit dem PC verbunden
werden, um Firmware-Updates durchzuführen und die externe Steuerung zu
ermöglichen.
Die Anbindung erfolgt über MS Windows-Standard-Treiber. Ein
Apple-Treiber ist gegebenenfalls manuell zu installieren.
5.4.7 LAN-Anschluss
Abbildung 9: LAN‑Anschluss
Mit dem LAN-Anschluss (23) besteht die Möglichkeit, Software-Updates
durchzuführen und das Gerät über eine externe Steuerung (z.B.: AMX) zu
bedienen.
Des Weiteren besteht die Möglichkeit einer Fernsteuerung und Ferndiagnose
mittels eines Webservers.
DieserWebserverstellteineeinfacheundfunktionaleBedienoberäche
dar, die mittels Browser aufgerufen werden kann und den Zugriff über
LAN-Infrastruktur erlaubt.
Eine gleichzeitige Bedienung über die Frontseite des Automischers und über
den Webserver ist möglich: Dabei werden jedoch die Eingaben über den
Webserver bevorzugt behandelt.
Der Automischer wird ein Protokoll bereitstellen, womit die Möglichkeit be-
steht, den Automischer mittels einer externen Software oder APP via WLAN
anzusteuern.
Diese Applikationen können nach Art und Umfang der Programmierung we-
sentlich mehr Funktionen bereitstellen und entsprechend dem Endgerät eine
graschaufwendigereOberächebereitstellen.
LAN-Anschluss
IN - EXPANSION - OUT
RS232 USB LAN

gerätebeschreibUng
DMM8 MANUAL 19
5.4.8 Gerätekaskadierung
Abbildung 10: Expansion
Über die 8-poligen Modular Jacks (RJ-45)-Buchsen (20) können bis zu 10
Geräte zusammen geschlossen werden.
Übertragen werden die Audio-Summe sowie das Statussignal für den
Automix-Algorithmus.
Die Audio-Übertragung über die Kaskadierung erfolgt in 24 Bit. Die
Rauschwerte verschlechtern sich dadurch nicht.
5.4.9 Phantomspeisung
Abbildung 11: Phantomspeisung
Das Gerät ist mit drei Schaltern für die Phantomspeisung (3, 8, 13) ausge-
stattet.
Der jeweilige Schiebeschalter aktiviert die Phantom-Speisespannung von
+48 V für die Eingänge links und rechts des jeweiligen Schiebeschalters.
Kaskadierung
OUT R
REC (OUT) IN - EXPANSION - OUT RS232 USB
LAN
L
R
Phantomspeisung
IN 1 IN 2
Off
PHANT. PWR
On

gerätebeschreibUng
DMM8 MANUAL 20
Erde/Ground Verbindung
Abbildung 12: Phoenix‑Klemme
Mit einer Phoenix-Klemme lässt sich das Gehäuse mit dem 0 V-Potential der
Spannungsversorgung verbinden.
Das 0 V-Potential nur mit der Erdung brücken (Werkseinstellung) oder zu
der zentralen Systemerde führen, da die Phantomspeisung sonst keinen
Bezugspunkt besitzt und diese nicht funktioniert.
Analoge Steuerung
Abbildung 13: Phoenix‑Klemme
Es besteht die Möglichkeit, über ein lineares 50 kΩPotentiometer am VCA
Eingang die Gesamt-Lautstärke zu variieren.
Abbildung 14: VCA
Am VCA Eingang wird das lineare Potentiometer wie oben gezeigt ange-
schlossen. Mit einer Drehung des Potentiometers, wird der Widerstand am
VCA Eingang verändert. Dieser Wert wird eingelesen und die Lautstärke ent-
VCA
VCA
Poti 50k
lin.
