Harvia sentiotec Pro C2 User manual

Version 04/18 Ident-Nr. 1-026-968
DE
EN
FR
IT
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
NL
SV
FI
Saunasteuerung
Pro C2
PRO-C2

Inhaltsverzeichnis
1. Zu dieser Anleitung 5
2. Wichtige Hinweise zu Ihrer Sicherheit 6
2.1. Bestimmungsgemäßer Gebrauch 6
2.2. Sicherheitshinweise für den Monteur 7
2.3. Sicherheitshinweise für den Anwender 8
3. Produktbeschreibung 9
3.1. Lieferumfang 9
3.2. Optionales Zubehör 9
3.3. Produktfunktionen 9
3.4. Fühler-Betriebsarten 11
4. Montage 12
4.1. Saunasteuerung montieren 12
4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren 14
4.3. Bankfühler F2 (optional) montieren 15
4.4. Folien-Fühler (optional) montieren 15
5. Elektrischer Anschluss 16
5.1. Versorgungsleitung und Ofenleitung anschließen 17
5.2. Licht anschließen 17
5.3. Lüfter (optional) anschließen 17
5.4. Zusatzausgang (optional) anschließen 18
5.5. Leistungserweiterung (optional) anschließen 18
5.6. Ofenfühler F1 anschließen 18
5.7. Bankfühler F2 (optional) anschließen 19
5.8. Folienfühler (optional) anschließen 19

DE
5.9. Sicherheitsabschaltung anschließen 19
5.10. Fernstart 20
5.11. Statusausgang 20
5.12. Installation abschließen 20
6. Prüfungen durchführen 21
7. Anschlussplan 23
8. Inbetriebnahme 24
8.1. Einstellung der Funktionswahlschalter 24
8.2. Einstellungen im Technikermenü 26
9. Bedienelemente 30
9.1. Bezeichnung der Bedienelemente 30
9.2. Der Funktions-Wähler 30
9.3. Der Intensitäts-Wähler 31
10.Bedienung 31
10.1. Licht einschalten 31
10.3. Sauna starten 32
10.2. Saunasteuerung einschalten 32
10.4. Zusatzausgang starten 33
10.5. Licht einschalten 35
10.6. Lüfter starten 36
10.7. Vorwahlzeit einstellen 37
10.8. Vorwahlzeit-Funktion abbrechen 38
10.9. Laufzeit einstellen 38

10.10.Soll-Werte ändern 38
10.11.Standby für Fernwirken aktivieren 39
10.12.Funktionen ausschalten 39
10.13.Saunasteuerung ausschalten 39
11.Benutzerprogramme 40
11.1. Voreingestellte Benutzerprogramme 40
11.2. Benutzerprogramme aufrufen 41
11.3. Eigene Benutzerprogramme erstellen 41
12.Die Eco-Funktion 43
13.Reinigung und Wartung 44
13.1. Reinigung 44
13.2. Wartung 44
14.Entsorgung 44
15.Problemlösung 45
15.1. Fehlermeldungen 45
15.2. Sicherungen 46
16.Technische Daten 47

DE
Montage- und Gebrauchsanweisung S. 5/48
1.Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie
sie in der Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen
zu Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Sie nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.

Montage- und Gebrauchsanweisung S. 6/48
2.Wichtige Hinweise zu Ihrer Sicherheit
Die Saunasteuerung Pro C2 ist nach anerkannten sicherheitstech-
nischen Regeln gebaut. Dennoch können bei der Verwendung
Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher-
heitshinweise und die speziellen Warnhinweise in den einzelnen
Kapiteln. Beachten Sie auch die Sicherheitshinweise der ange-
schlossenen Geräte.
2.1. Bestimmungsgemäßer Gebrauch
Die Saunasteuerung Pro C2 dient ausschließlich zum Steuern und
Regeln der Funktionen gemäß den technischen Daten.
Die Saunasteuerung Pro C2 darf nur zum Steuern und Regeln ei-
nes Saunaofens, der die Abdeckprüfung nach Absatz 19.101 der
EN 60335-2-53 besteht, verwendet werden.Erfüllt der Ofen diese
Voraussetzung nicht, muss eine entsprechende Sicherheitsvorkeh-
rung getroffen werden (z. Bsp.: Sicherheitsabschaltung siehe 5.9
auf Seite 19).
Die Saunasteuerung Pro C2 darf nur zum Steuern und Regeln
von 3 Heizkreisen mit maximal 3,5 kW Heizleistung pro Heizkreis
eingesetzt werden. Die maximale Leistung des Zusatzausgangs
beträgt 3,5 kW.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.

DE
Montage- und Gebrauchsanweisung S. 7/48
2.2. Sicherheitshinweise für den Monteur
●Die Montage darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
●Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien
Zustand durchgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-
tung entsprechend der Überspannungskategorie III vorzusehen.
●Die Saunasteuerung ist außerhalb der Saunakabine in ca. 1,70 m
Höhe oder gemäß den Empfehlungen des Kabinenherstellers
zu montieren. Die Umgebungstemperatur muss im Bereich von
-10 °C und 40 °C liegen.
●Der Ofenfühler ist so anzubringen, dass er nicht durch einströ-
mende Luft beeinusst wird.
●Die Ofen-Zuleitung muss einen Querschnitt von mindestens
2,5 mm2aufweisen und bis 150 °C temperaturbeständig sein.
●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
●Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

Montage- und Gebrauchsanweisung S. 8/48
2.3. Sicherheitshinweise für den Anwender
●Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver-
wendet werden.
●Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso-
nen mit verringerten psychischen, sensorischen oder mentalen
Fähigkeiten und von Personen mit Mangel an Erfahrung und
Wissen unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.
●Kinder dürfen nicht mit der Saunasteuerung spielen.
●Kinder unter 14 Jahren dürfen die Saunasteuerung nur reinigen,
wenn sie beaufsichtigt werden.
● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Vorwahlzeitfunktion oder den
Standby-Modus für den Fernstart aktivieren.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf oder
vor dem Infrarot-Strahler liegen, bevor Sie die Saunasteuerung
einschalten.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf oder
vor dem Infrarot-Strahler liegen, bevor Sie die Vorwahlzeitfunktion
oder den Standby-Modus für den Fernstart aktivieren.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

DE
Montage- und Gebrauchsanweisung S. 9/48
3.Produktbeschreibung
3.1. Lieferumfang
●Saunasteuerung
●Ofenfühler mit integrierter Übertemperatur-Sicherung
●Bankfühler
●Montagematerial
3.2. Optionales Zubehör
●Folienfühler (Artikelnummer: P-ISX-FF), Fühlerleitungen 3 m
●Leistungserweiterung (Artikelnummer: O-S2-18 / O-S2-30)
●Sicherheitsabschaltung (Artikelnummer: SFE-xxxxx)
●Webserver pronet (Artikelnummer: PRO-NET)
3.3. Produktfunktionen
Die Saunasteuerung Pro C2 verfügt über folgende Funktionen:
●Regeln von Saunaöfen mit einer Heizleistung bis 10,5 kW im Temperatur-
bereich von 30 °C bis 110 °C.
●Mit einer Leistungserweiterung kann die maximale Schaltleistung von 10,5 kW
auf 18 kW oder 30 kW erhöht werden.
●Wahlweise Dimmen oder Schalten eines Kabinenlichtes (bis 100 W)
●Wahlweise Dimmen oder Schalten eines Lüfters (bis 100 W)
●Fernstartfunktion
●Statusausgang
●Vorwahlzeitfunktion (bis 24 Stunden)

Montage- und Gebrauchsanweisung S. 10/48
●Zusatzausgang
Wahlweise Dimmen (bis 500 W), Schalten (bis 3,5 kW) oder Regeln der
Kabinentemperatur über den Zusatzausgang.
Der Zusatzausgang hat keine Übertemperatursicherung. Deshalb dürfen am
Zusatzausgang nur eigensichere Geräte betrieben werden.
– Wenn an den Zusatzausgang Infrarotstrahler angeschlossen werden,
müssen diese über eine Übertemperatursicherung verfügen. Wir emp-
fehlen die Verwendung folgender Infrarot-Strahler:
●DIR-350-R, WIR-350-R, DIR-500-R, WIR-500-R, DIR-750-R,
WIR-750-R, DIR-1300-R, WIR-1300-R
●ECO-350-R, ECO-350-G, ECO-500-R, ECO-500-G, ECO-750-R
– Wenn an den Zusatzausgang eine der folgenden Infrarot-Wärmeplatten
angeschlossen wird, muss der Folienfühler P-ISX-FF verwendet werden
und im Technikermenü aktiviert werden (siehe 8.2. Einstellungen im
Technikermenü auf Seite 26):
●IR-WP-100, IR-WP-175, IR-WP-390, IR-WP-510
●IR-WPHL-100, IR-WPHL-175, IR-WPHL-390, IR-WPHL-510
●Benutzerprogramme
Mit Hilfe der Benutzerprogramme können bevorzugte Sauna-Einstellungen
gespeichert und wieder abgerufen werden. Es stehen 5 voreingestellte Be-
nutzerprogramme zur Verfügung, die nach den Vorstellungen der Benutzer
abgeändert werden können.
●Automatische Heizzeitbegrenzung
Die Saunasteuerung schaltet sich nach Ablauf der maximalen Heizzeit aus
Sicherheitsgründen automatisch ab. Die maximale Heizzeit kann auf 6 h,
12 h, 18 h oder 24 h eingestellt werden.
●Übertemperatur-Sicherung
Die Übertemperatur-Sicherung bendet sich im Fühlergehäuse des Ofenfühlers.
Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe-
ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C den
Saunaofen automatisch ab.

DE
Montage- und Gebrauchsanweisung S. 11/48
3.4. Fühler-Betriebsarten
Die Saunasteuerung kann mit einem oder mit zwei Temperaturfühlern betrieben
werden.
Ein-Fühlerbetrieb (F1)
Der Ein-Fühlerbetrieb muss im Technikermenu aktiviert werden (siehe 8.2. Ein-
stellungen im Technikermenü auf Seite 26).
Im Ein-Fühlerbetrieb wird die Saunasteuerung nur mit dem Ofenfühler mit Über-
temperatur-Sicherung (F1) betrieben.
Im Ein-Fühlerbetrieb zeigt die Saunasteuerung standardmäßig nur die Soll-Tem-
peratur an. Die Ist-Temperatur wird nicht angezeigt. Wenn die Saunasteuerung im
Ein-Fühlerbetrieb die Temperatur über dem Ofen (F1-Fühler) als Ist-Temperatur
anzeigen soll, muss dies bei der Inbetriebnahme aktiviert werden (siehe 8.2.
Einstellungen im Technikermenü auf Seite 26).
Zweifühler-Betrieb mit Bankfühler (F2)
Im Zwei-Fühlerbetrieb mit Bankfühler wird ein zweiter Temperaturfühler (Bank-
fühler) oberhalb der hinteren Saunabank montiert. Die Saunasteuerung zeigt als
Ist-Temperatur jene Temperatur an, die vom Bankfühler gemessen wird.

Montageanweisung – nur für Fachpersonal S. 12/48
4.Montage
4.1. Saunasteuerung montieren
Beachten Sie bei der Montage der Saunasteuerung folgende Punkte:
●Die Saunasteuerung ist außerhalb der Saunakabine oder gemäß den Empfeh-
lungen des Kabinenherstellers zu montieren.
●Die Umgebungstemperatur muss im Bereich von -10 °C und +40 °C liegen.
●Alle Fühler dürfen nur mit den beiliegenden Fühlerleitungen, die bis 150 °C
temperaturbeständig sind, angeschlossen werden.
ACHTUNG!
Schäden am Gerät
Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt
mit Wasser das Gerät beschädigen.
●Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine
maximale Luftfeuchte von 95% nicht überschritten wird.
Die Fühlerleitungen dürfen unter folgenden Bedingungen verlängert
werden:
●Verwendung einer bis 150 °C beständigen Silikonleitung.
●Der Mindestquerschnitt der Leitung beträgt 0,5 mm2.
●Die Länge der Ofenfühler-Leitungen darf 10 m NICHT überschreiten.
ACHTUNG!
Störquellen beeinträchtigen die Signalübertragung
●Verlegen Sie alle Fühlerleitungen getrennt zu anderen Netzleitungen und
Steuerleitungen.
●Schützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation).

DE
Montageanweisung – nur für Fachpersonal S. 13/48
Abb.1 Position der Aufhängevorrichtung und der Montage-
öffnungen (Maße in mm)
C
Zur Montage der Saunasteuerung führen Sie folgende Schritte durch:
1. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in ca. 1,70 m Höhe bis
zu einem Abstand von 7 mm in die Saunawand ein. Die beiden Schrauben
müssen einen Abstand von 145 mm zueinander haben (siehe Abb.1).
2. Drücken Sie die Schnappverschlüsse Cmit einem Schraubendreher leicht
ein und nehmen Sie den Gehäusedeckel ab (siehe Abb.2).
3. Hängen Sie die Saunasteuerung mit Hilfe der Aufhängevorrichtung Aauf
die montierten Kreuzschlitzschrauben (siehe Abb.1).
4. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in die unteren Befesti-
gungsöffnungen Bein (siehe Abb.1).
82
80
34
175
145
34
43
40
A
B
Abb.2 Abnahme des Gehäusedeckels

Montageanweisung – nur für Fachpersonal S. 14/48
4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren
Beachten Sie bei der Montage des Ofenfühlers folgende Punkte:
●Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens
zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein-
zuhalten.
●Der Ofenfühler ist so anzubringen, dass er nicht durch einströmende Luft
beeinusst wird.
Zur Montage des Ofenfühlers führen Sie folgende Schritte durch (siehe Abb.3):
1. Verlegen Sie die beiden 2-poligen Ofenfühler-Leitungen in der Wand der
Saunakabine zum Montageort des Ofenfühlers und xieren Sie die Ofenfühler-
Leitungen mit Leitungsschellen.
2. Ziehen Sie die beiden Halbschalen 1des Ofenfühlers auseinander.
3. Klemmen Sie die vier Anschlüsse der Ofenfühler-Leitung 5gemäß der
Abb.3 an.
4. Legen Sie die Anschlussplatte 2quer (wie in Abb.3 gezeigt) in die Halb-
schalen des Ofenfühlers.
5. Schließen Sie die Halbschalen, verschrauben Sie diese mit den beiden
Kreuzschlitzschrauben 3(9 mm) und prüfen Sie, ob der Ofenfühler fest
geschlossen ist.
6. Montieren Sie den Ofenfühler an der Ofen-Rückwand mit den beiden bei-
liegenden Holzschrauben 6(16 mm).
1Halbschalen des Ofenfühlers
2Anschlussplatte
3Kreuzschlitzschrauben (9 mm)
4Ofenfühler
5Ofenfühler-Leitungen
6Holzschrauben (16 mm)
Abb.3 Montage des Ofen-
fühlers
rot weiß weiß rot

DE
Montageanweisung – nur für Fachpersonal S. 15/48
4.3. Bankfühler F2 (optional) montieren
Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon-
tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten.
Zur Montage des Bankfühlers führen Sie folgende Schritte durch:
1. Verlegen Sie die 2-polige Bankfühler-Leitung in der Wand der Saunakabine
zum Montageort des Bankfühlers und xieren Sie die Bankfühler-Leitungen
mit Leitungsschellen.
2. Ziehen Sie die beiden Halbschalen des Bankfühlers auseinander.
3. Klemmen Sie die beiden Anschlüsse der Bankfühler-Leitung an die beiden
mittleren Klemmen der Anschlussplatte an.
4. Legen Sie die Anschlussplatte quer in die Halbschalen des Bankfühlers.
5. Schließen Sie die Halbschalen und verschrauben Sie diese mit den beiden
Kreuzschlitzschrauben (9 mm).
6. Prüfen Sie, ob der Bankfühler fest geschlossen ist.
7. Montieren Sie den Bankfühler an der Kabinenwand mit den beiden beilie-
genden Holzschrauben (16 mm). Halten Sie dabei einen Abstand von 15 cm
zur Kabinendecke ein.
4.4. Folien-Fühler (optional) montieren
Wenn an den Zusatzausgang eine der folgenden Infrarot-Wärmeplatten ange-
schlossen wird, muss der Folienfühler P-ISX-FF verwendet werden:
●IR-WP-100
●IR-WP-175
●IR-WP-390
●IR-WP-510
●IR-WPHL-100
●IR-WPHL-175
●IR-WPHL-390
●IR-WPHL-510
●Beachten Sie zur Montage des Folien-Fühlers die Bedienungsanleitung der
Infrarot-Wärmeplatten.
●Die Verwendung eines Folienfühlers muss im Technikermenü aktiviert werden
(siehe 8.2. Einstellungen im Technikermenü auf Seite 26).

Montageanweisung – nur für Fachpersonal S. 16/48
5.Elektrischer Anschluss
ACHTUNG!
Schäden am Gerät
●Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen
mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die
maximale Leistung des Zusatzausgangs beträgt 3,5 kW.
1
2
4
3
5
6
b
7
8
9
a
c
d
e
f

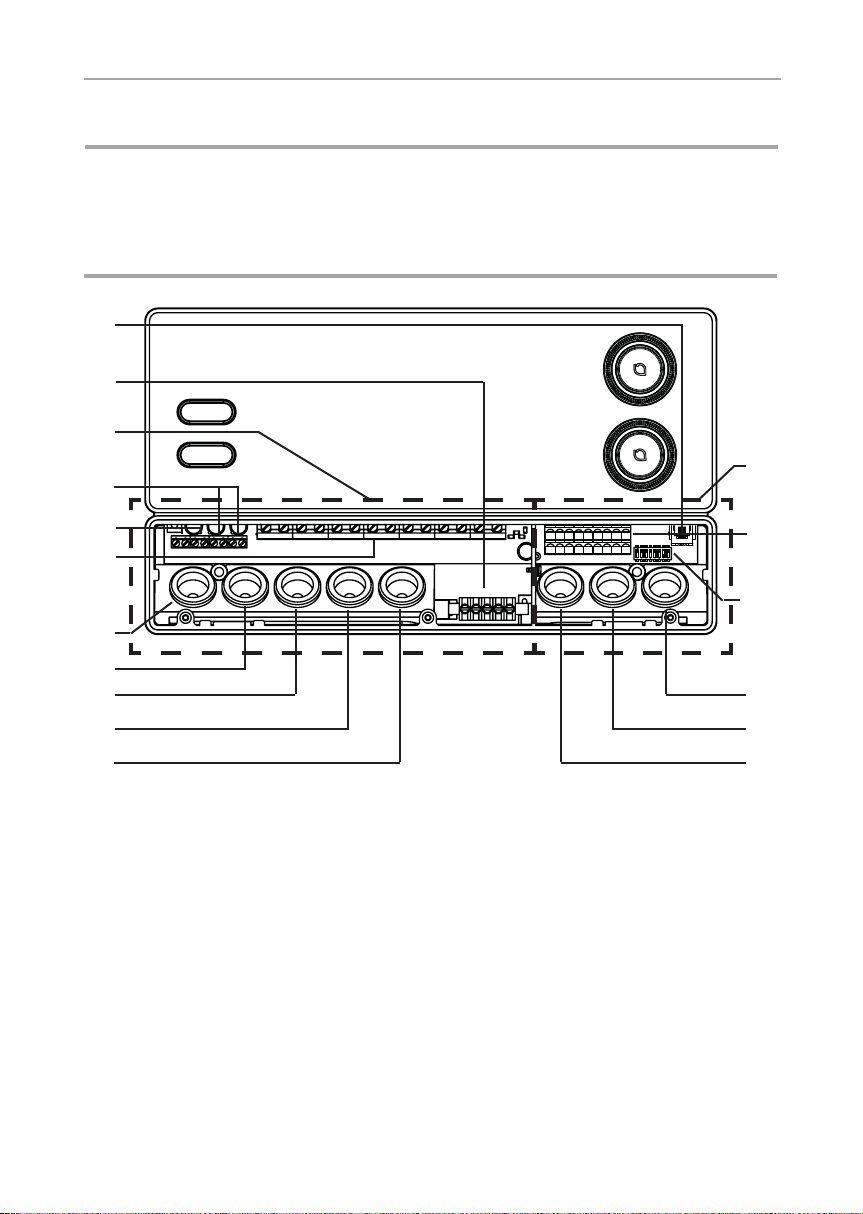

1Anschlussbereich für Kleinspannung
2Klemmleiste für Sicherheitsabschaltung,
Fernstart, Statusausgang und Fühlerlei-
tungen
3Funktionswahlschalter
4Kabeldurchführung für F2- und Folien-Fühler
5Kabeldurchführung für F1-Fühler und Sta-
tusausgang
6Kabeldurchführung für Sicherheitsabschal-
tung und Fernstart
7Kabeldurchführung für Zusatzausgang
8Kabeldurchführung für Ofenleitung
9Kabeldurchführung für Versorgungsleitung
aKabeldurchführung für Leistungserweiterung
bKabeldurchführung für Licht und Lüfter
cKlemmleiste für Ofen- und Versorgungsleitung
und Zusatzgerät
dKlemmleiste für Licht und Lüfter
eKlemmleiste für Leistungserweiterung
fAnschlussbereich für 230 V / 400 V
g Erdungsschiene
h RJ45-Buchse für RS-485 und pronet
g
h

DE
Montageanweisung – nur für Fachpersonal S. 17/48
Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte:
●Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise
qualizierte Person ausgeführt werden.
Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie
der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist.
●Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
●Die elektrische Versorgung muss als Festanschluss erfolgen.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung ent-
sprechend der Überspannungskategorie III vorzusehen.
●Beachten Sie den Anschlussplan (Abb.4) auf Seite 23.
5.1. Versorgungsleitung und Ofenleitung anschließen
1. Führen Sie die Versorgungs- und die Ofenleitung durch die Kabeldurchfüh-
rungen 9und 8 in den Anschlussbereich für 230 V / 400 V f.
2. Schließen Sie die Anschlussleitungen gemäß dem Anschlussplan an die
Klemmleiste c an. Beachten Sie dabei die Bedienungsanleitung der je-
weiligen Geräte.
5.2. Licht anschließen
1. Führen Sie die Lichtleitung durch die Kabeldurchführung b in den An-
schlussbereich für 230 V / 400 V f.
2. Schließen Sie die Lichtleitung gemäß dem Anschlussplan an die Klemmleis-
te d an. Beachten Sie dabei die Bedienungsanleitung des jeweiligen Geräts.
5.3. Lüfter (optional) anschließen
1. Führen Sie die Lüfterleitung durch die Kabeldurchführung b in den An-
schlussbereich für 230 V / 400 V f.
2. Schließen Sie die Lüfterleitung gemäß dem Anschlussplan an die Klemmleis-
te d an. Beachten Sie dabei die Bedienungsanleitung des jeweiligen Geräts.

Montageanweisung – nur für Fachpersonal S. 18/48
5.4. Zusatzausgang (optional) anschließen
Der Zusatzausgang kann z.B. für Infrarot-Strahler oder Infrarot-Wärmeplatten
genützt werden.
WARNUNG!
Brandgefahr
Der Zusatzausgang hat keine Übertemperatursicherung. Deshalb dürfen
am Zusatzausgang nur eigensichere Geräte betrieben werden.
●Wenn an den Zusatzausgang Infrarotstrahler angeschlossen werden,
müssen diese über eine Übertemperatursicherung verfügen.
●Wenn an den Zusatzausgang Infrarot-Wärmeplatten angeschlossen
werden, muss der Folienfühler P-ISX-FF verwendet werden und im
Technikermenü aktiviert werden (siehe 8.2. Einstellungen im Tech-
nikermenü auf Seite 26).
1. Führen Sie die Anschlussleitung des Zusatzgeräts durch die Kabeldurch-
führungen 7in den Anschlussbereich für 230 V / 400 V f.
2. Schließen Sie die Anschlussleitungen gemäß dem Anschlussplan an die
Klemmleiste c an. Beachten Sie dabei die Bedienungsanleitung und die
Sicherheitshinweise des jeweiligen Geräts.
5.5. Leistungserweiterung (optional) anschließen
1. Führen Sie die Leitung der Leistungserweiterung durch die Kabeldurchfüh-
rung a in den Anschlussbereich für 230 V / 400 V f.
2. Schließen Sie die Leitung der Leistungserweiterung gemäß dem An-
schlussplan an die Klemmleiste ean. Verwenden Sie dabei die Klemme
"ST1" für den Sicherheitskreis und die Klemme "ST2" für den Steuerkreis.
Beachten Sie die Bedienungsanleitung des jeweiligen Geräts.
5.6. Ofenfühler F1 anschließen
1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung 5in
den Anschlussbereich für Kleinspannung 1.

DE
Montageanweisung – nur für Fachpersonal S. 19/48
2. Schließen Sie die roten Ofenfühler-Leitungen an die Klemmen mit der be-
schriftung "STB" in der Klemmleiste 2 an.
3. Schließen Sie die weißen Ofenfühler-Leitungen an die Klemmen mit der
Beschriftung "F1" in der Klemmleiste 2 an.
5.7. Bankfühler F2 (optional) anschließen
1. Führen Sie die Bankfühler-Leitungen durch die Kabeldurchführung 4in
den Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Bankfühler-Leitungen an die Klemmen mit der Beschriftung
"F2" in der Klemmleiste 2an.
5.8. Folienfühler (optional) anschließen
1. Führen Sie die Fühlerleitungen durch die Kabeldurchführung 4in den
Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Fühlerleitungen die Klemmen mit der Beschriftung "FF"
in der Klemmleiste 2an.
5.9. Sicherheitsabschaltung anschließen
Laut EN 60335-2-53 dürfen Saunasteuerungen mit Fernwirken nur zum Steuern
und Reglen eines Saunaofens, der die Abdeckprüfung nach Absatz 19.101 besteht,
verwendet werden. Alternativ kann eine entsprechende Sicherheitsabschaltung
im oder über dem Ofen installiert werden. Diese schaltet den Saunaofen ab,
wenn Gegenstände, z.B. ein Handtuch, auf dem Saunaofen abgelegt werden.
Zur Montage der Sicherheitsabschaltung führen Sie folgende Schritte durch:
1. Montieren Sie die Sicherheitsabschaltung entsprechend der Bedienungs-
anleitung des Geräts.
2. Führen Sie die Leitungen der Sicherheitsabschaltung durch die Kabeldurch-
führung 6in den Anschlussbereich für Kleinspannung 1.
3. Schließen Sie die Leitungen an die Klemmen mit der Beschriftung "OSG"
in der Klemmleiste 2an.
Wird keine Sicherheitsabschaltung montiert, installieren Sie eine Brücke
an den Klemmen mit der Beschriftung „OSG“.

Montageanweisung – nur für Fachpersonal S. 20/48
5.10.Fernstart
Der Anschluss erfolgt über die Klemmen "S" und "B". "S" steht für den Sauna-
Betrieb. "B" ist ein +24 V DC Ausgang. Dieser muss über einen Schalter oder
einen Aktuator auf die Klemme "S" geschaltet werden.
5.11. Statusausgang
An der Klemme für den Statusausgang kann jeder Verbraucher angeschlossen
werden, der für eine Spannung von 24 Volt DC geeignet ist und nicht mehr als
200 mA Strom bezieht.
Achten Sie beim Anschluss auf die richtige Polung. Bei der Verwendung von
LEDs muss ein geeigneter Vorwiderstand verwendet werden.
5.12.Installation abschließen
1. Schließen Sie die Schutzleiter der Versorgungsleitung und aller Geräte an
die Erdungsschiene gan.
2. Setzen Sie den Gehäusedeckel an den oberen Rand der Anschlussbox.
3. Drücken Sie die Schnappverschlüsse leicht nach innen und schwenken Sie
die Gehäuseabdeckung nach unten bis sie hörbar einrastet.
