Harvia sentiotec Concept R combi black User manual

Version 12/17 Ident-Nr. CP-RCB-MA
DE
EN
FR
IT
NL
SV
CS
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
SL
FI
Saunaofen
Concept R combi black
CP-RCB-090 / 1-027-775: Concept R combi 9,0 kW
CP-RCB-105 / 1-027-776: Concept R combi 10,5 kW

Inhaltsverzeichnis
1. Zu dieser Anleitung 4
2. Wichtige Hinweise zu Ihrer Sicherheit 5
2.1. Bestimmungsgemäßer Gebrauch 5
2.2. Sicherheitshinweise für den Monteur 6
2.3. Sicherheitshinweise für den Anwender 7
3. Produktbeschreibung 9
3.1. Lieferumfang 9
3.2. Zubehör 9
3.3. Produktfunktionen 9
4. Montage und Anschluss 10
4.1. Aufstellort und Fühlerposition 10
4.2. Sicherheitsabstände 11
4.3. Höhe verstellen 11
4.4. Anschlussplan für 400V 3N~ 12
4.5. Anschlussplan für 230V 1N~ 13
4.6. Elektrischer Anschluss 14
5. Inbetriebnahme 16
5.1. Steinbehälter füllen 16
5.2. Keramikschale einsetzen 16
5.3. Erstmaliges Aufheizen 17
6. Bedienung 18
6.1. Finnischer Saunabetrieb 18
6.2. Kombi-Betrieb 19

DE
7. Wartung 21
7.1. Längere Betriebspausen 21
7.2. Saunaofen reinigen 21
7.3. Saunasteine wechseln 21
7.4. Verdampferbehälter reinigen 22
7.5. Keramikschale reinigen 22
7.6. Verdampferbehälter entkalken 23
8. Problemlösung durch den Monteur 23
9. Entsorgung 23
10.Technische Daten 24
11.Abmessungen 25

Montage- und Gebrauchsanweisung S. 4/26
1.Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu
Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Nicht abdecken! Bedienungsanleitung lesen
Sie nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.

DE
Montage- und Gebrauchsanweisung S. 5/26
2.Wichtige Hinweise zu Ihrer Sicherheit
Der Saunaofen Concept R combi ist nach anerkannten sicherheits-
technischen Regeln gebaut. Dennoch können bei der Verwendung
Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher-
heitshinweise und die speziellen Warnhinweise in den einzelnen
Kapiteln.
2.1. Bestimmungsgemäßer Gebrauch
Der Concept R combi ist ein Saunaofen mit integriertem Verdampfer.
Der Concept R combi darf nur zur Erwärmung von Saunakabinen
und zur Erhöhung der Luftfeuchtigkeit in der Saunakabine verwendet
werden. Der Concept R combi darf nur in Kombination mit einer
Saunasteuerung ohne Fernstartfunktion verwendet werden.
Nur in Kombination mit der optional erhältlichen Sicherheitsab-
schaltung (CP-R-SWL) darf der Saunaofen Concept R combi auch
mit einer Saunasteuerung, die über eine Fernstartfunktion verfügt,
betrieben werden.
Nur in Kombination mit der optional erhältlichen Sicherheitsabschal-
tung (CP-R-SWL) darf der Saunaofen Concept R combi auch in
öffentlichen Saunen eingesetzt werden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.

Montage- und Gebrauchsanweisung S. 6/26
2.2. Sicherheitshinweise für den Monteur
●Montage- und Anschlussarbeiten am Saunaofen dürfen nur im
spannungsfreien Zustand durchgeführt werden.
●Die Montage darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-
tung entsprechend der Überspannungskategorie III vorzusehen.
●Verwenden Sie zum Anschluss des Saunaofens ausschließlich
bis 150 °C temperaturbeständige Silikonleitungen.
●Installieren Sie nur einen Saunaofen in der Kabine. Der Saunaofen
Concept R combi darf nicht gemeinsam mit anderen Sauanöfen
in einer Saunakabine verwendet werden.
●Decken und Wände der Saunakabine sind aus harzarmen, unbe-
handelten oder thermisch behandelten Hölzern, z.B. nordischer
Fichte, Hemlock, Kiefer oder Tanne, oder aus Holzlagen-Werk-
stoffen herzustellen. Bei Verwendung von Holzlagen-Werkstoffen
ist darauf zu achten, dass deren Klebstoffe kein Formaldehyd
abgeben. Werden andere Werkstoffe als Holz in der Saunakabine
eingesetzt, müssen diese Materialien hitze- und korrosionsbe-
ständig sein und dürfen keine negativen Auswirkungen auf die
Gesundheit der Saunagäste haben.
●Die Höhe der Saunakabine muss mindestens 2,0 m betragen.
●Beachten Sie die Vorgaben zum Volumen und zur Belüftung der
Saunakabine in Kapitel 10. Technische Daten auf Seite 24.
●Beachten Sie beim Aufstellen des Saunofens die minimalen
Sicherheitsabstände (siehe Kapitel 4.2. Sicherheitsabstände
auf Seite 11).
●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
●Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

DE
Montage- und Gebrauchsanweisung S. 7/26
2.3. Sicherheitshinweise für den Anwender
●Das Gerät darf nicht von Kindern unter 8 Jahren verwendet
werden.
●Das Gerät darf von Kindern über 8 Jahren, von Personen mit
verringerten psychischen, sensorischen oder mentalen Fähig-
keiten und von Personen mit Mangel an Erfahrung und Wissen
unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden.
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.
●Kinder dürfen nicht mit dem Gerät spielen.
●Kinder unter 14 Jahren dürfen das Gerät nur reinigen, wenn sie
beaufsichtigt werden.
● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
●Nehmen Sie den Saunaofen niemals ohne Saunasteine in Be-
trieb, da dies Brände verursachen kann.
●Heizen Sie VOR dem ersten Saunabad den Saunaofen und den
Verdampfer für eine halbe Stunde auf. Halten Sie sich während
dieser Zeit NICHT in der Saunkabine auf. Lüften Sie anschließend
die Saunakabine gut durch (siehe 5.3. Erstmaliges Aufheizen
auf Seite 17).
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.

Montage- und Gebrauchsanweisung S. 8/26
●Berühren Sie niemals den Saunaofen während des Betriebs.
Die Oberäche des Saunaofens und die Saunasteine werden
sehr heiß.
●Gießen Sie NIEMALS Wasser in den heißen Verdampferbehälter.
Kontrollieren und befüllen Sie den Verdampferbehälter jedesmal
bevor Sie den Kombi-Betrieb starten. Wenn der Überhitzungs-
schutz die Heizung des Verdampfers abgeschaltet hat oder Ihre
Saunasteuerung einen Wassermangel meldet, lassen Sie den
Verdampfer abkühlen BEVOR Sie Wasser in den Verdampfer-
behälter gießen.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

DE
Montage- und Gebrauchsanweisung S. 9/26
3.Produktbeschreibung
3.1. Lieferumfang

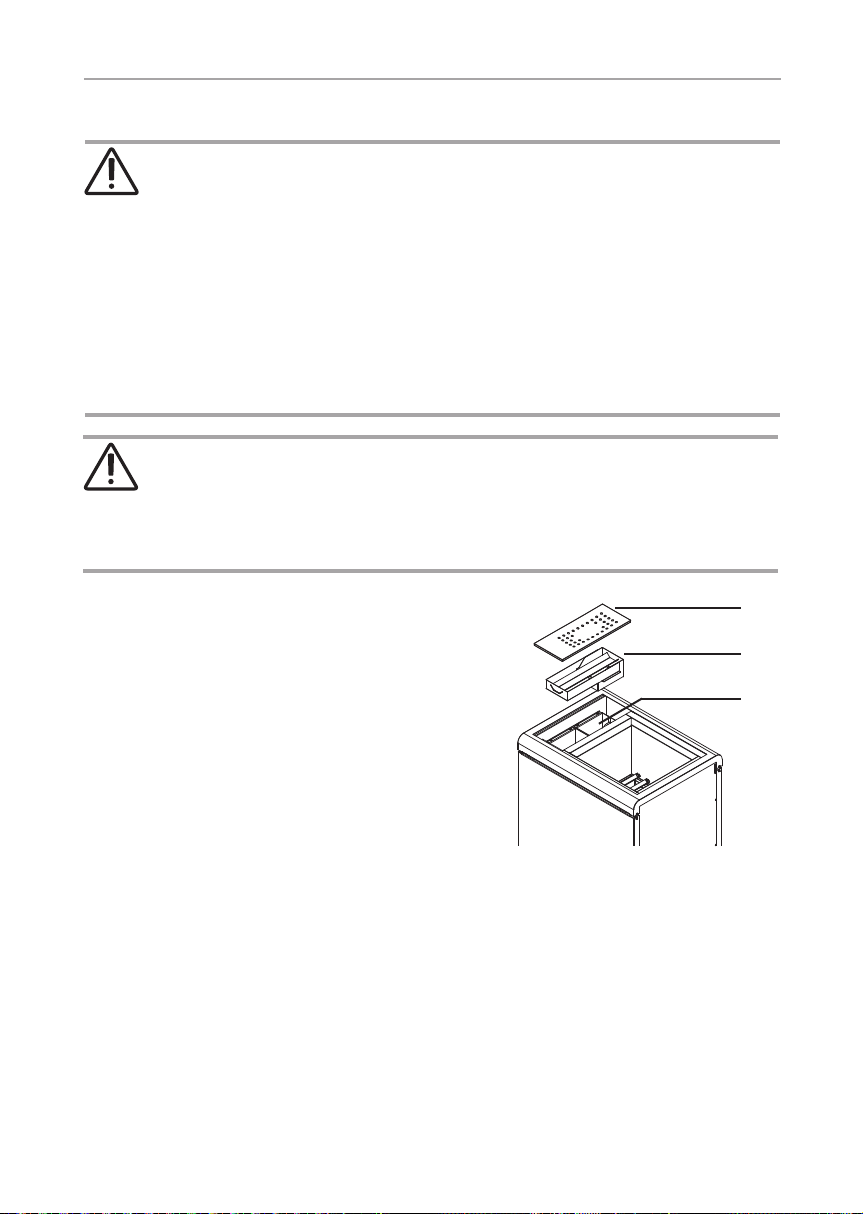

●Saunaofen
●Montage- und Gebrauchsanweisung
●Keramikschale für Kräuter und Duftstoffe
3.2. Zubehör
Zubehör Artikelnummer
Auto-Rell-Set CP-RC-AF
Sicherheitsabschaltung CP-R-SWL
Halterungsset für Ofenreling CP-R-HSR
LINDE Holzreling groß CP-R-L2
WALNUSS Holzreling groß CP-R-N2
Emotion Relingset LINDE groß CPR-EMO-L2
Emotion Relingset WALNUSS groß CPR-EMO-N2
3.3. Produktfunktionen
Der Saunaofen Concept R combi ist ein Kombiofen. Folgende Betriebsarten
sind möglich:
●Finnischer Saunabetrieb: üblicherweise 80 bis 100 °C; ca. 10 % rel. Luft-
feuchte
●Kombi-Betrieb (nur in Kombination mit einer Kombi-Steuerung): ca. 40 bis
65 C, 35 % bis ca. 70 % Luftfeuchte. Die maximal zulässige Luftfeuchte sinkt
mit steigender Temperatur.
Wenn Sie es wünschen, können Sie im Kombi-Betrieb Duftstoffe oder ge-

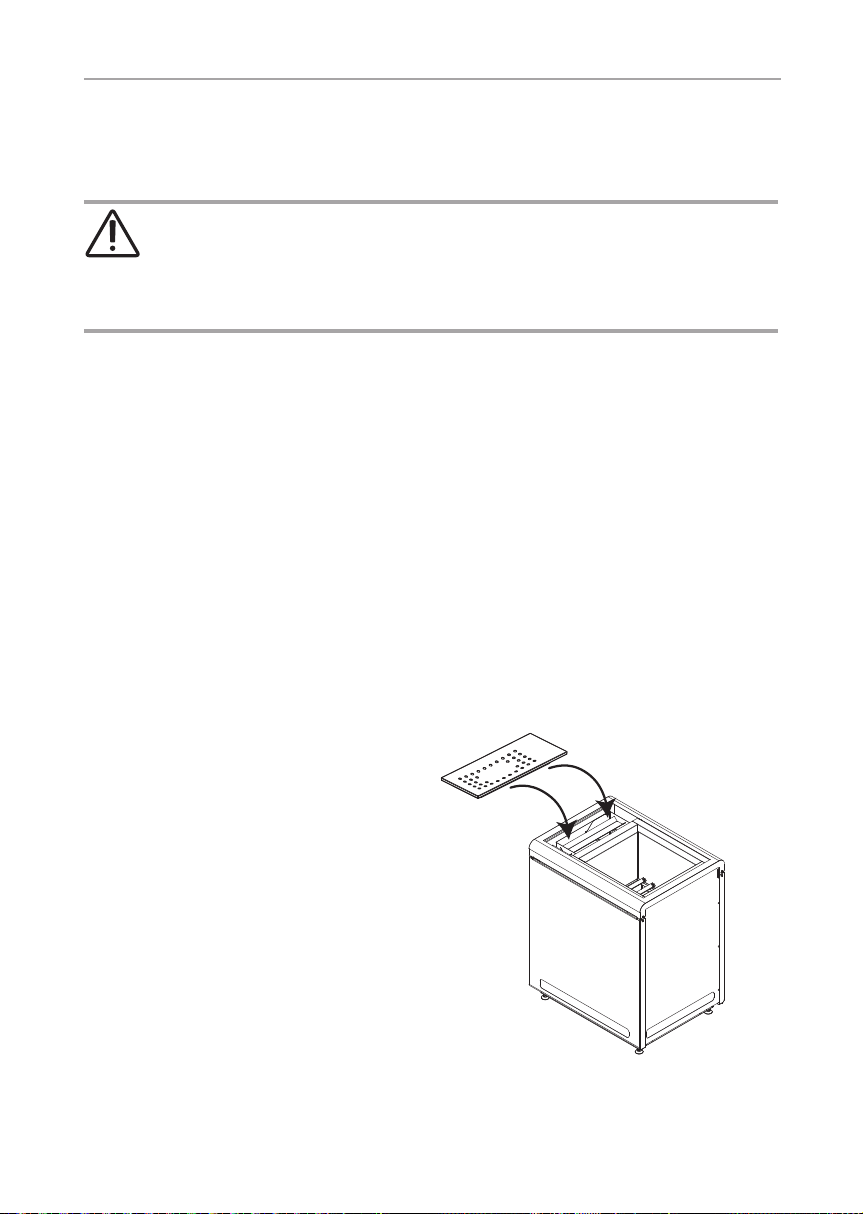

trocknete Kräuter in die Keramikschale über dem Verdampfer geben. Der
aufsteigende Dampf löst ätherische Öle aus den Kräutern bzw. verteilt die
Duftstoffe in der Saunakabine.

Montageanweisung – nur für Fachpersonal S. 10/26
4.Montage und Anschluss
Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des
Saunaofens:
Wenn für ausreichende Belüftung gesorgt wird, kann der Saunaofen
Concept R auch freistehend aufgestellt werden. Montieren Sie in diesem
Fall den Temperaturfühler an der Kabinendecke über der Ofenmitte.
●Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine
vergleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung entspre-
chend der Überspannungskategorie III vorzusehen.
●Der Saunaofen Concept R combi ist ein Standofen. Eine Befestigung am
Boden oder an der Saunawand ist nicht notwendig.
●Platzieren Sie den Saunaofen nicht auf einem Boden aus einem leicht brenn-
barem Material wie Holz oder Kunststoff. Geeignete Bodenbeläge sind z.B.
Keramikiesen.
4.1. Aufstellort und Fühlerposition
Stellen Sie den Ofen mittig vor die Lufteintrittsöffnung in der Kabinenwand. Halten
Sie dabei die in Abb.1 angegebenen Sicherheitsabstände zur Kabinenwand ein.
Montieren Sie den Temperaturfühler mit Übertemperatur-Sicherung an der Ka-
binenwand oberhalb der Mitte des Saunaofens. Halten Sie einen Abstand von
15 cm zur Kabinendecke ein.
WARNUNG!
Stromschlag-Gefahr
●Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im
spannungsfreien Zustand durch.
