Saunaofen
Qube
QUBE-090 / 1-028-940: Saunaofen Qube 9,0 kW
QUBE-105 / 1-028-594: Saunaofen Qube 10,5 kW
QUBE-120 / 1-029-871: Saunaofen Qube 12,0 kW
QUBE-150 / 1-029-875: Saunaofen Qube 15,0 kW

Inhaltsverzeichnis
1. Zu dieser Anleitung 4
2. Wichtige Hinweise zu Ihrer Sicherheit 5
2.1. Bestimmungsgemäßer Gebrauch 5
2.2. Sicherheitshinweise für den Monteur 5
2.3. Sicherheitshinweise für den Anwender 7
3. Produktbeschreibung 9
3.1. Lieferumfang 9
3.2. Zubehör 9
3.3. Produktfunktionen 9
4. Montage und Anschluss 10
4.1. Aufstellort und Fühlerposition 10
4.2. Sicherheitsabstände 11
4.3. Höhe verstellen 12
4.4. Anschlussplan 400V 3N~ 13
4.5. Anschlussplan 230V 1N~ 15

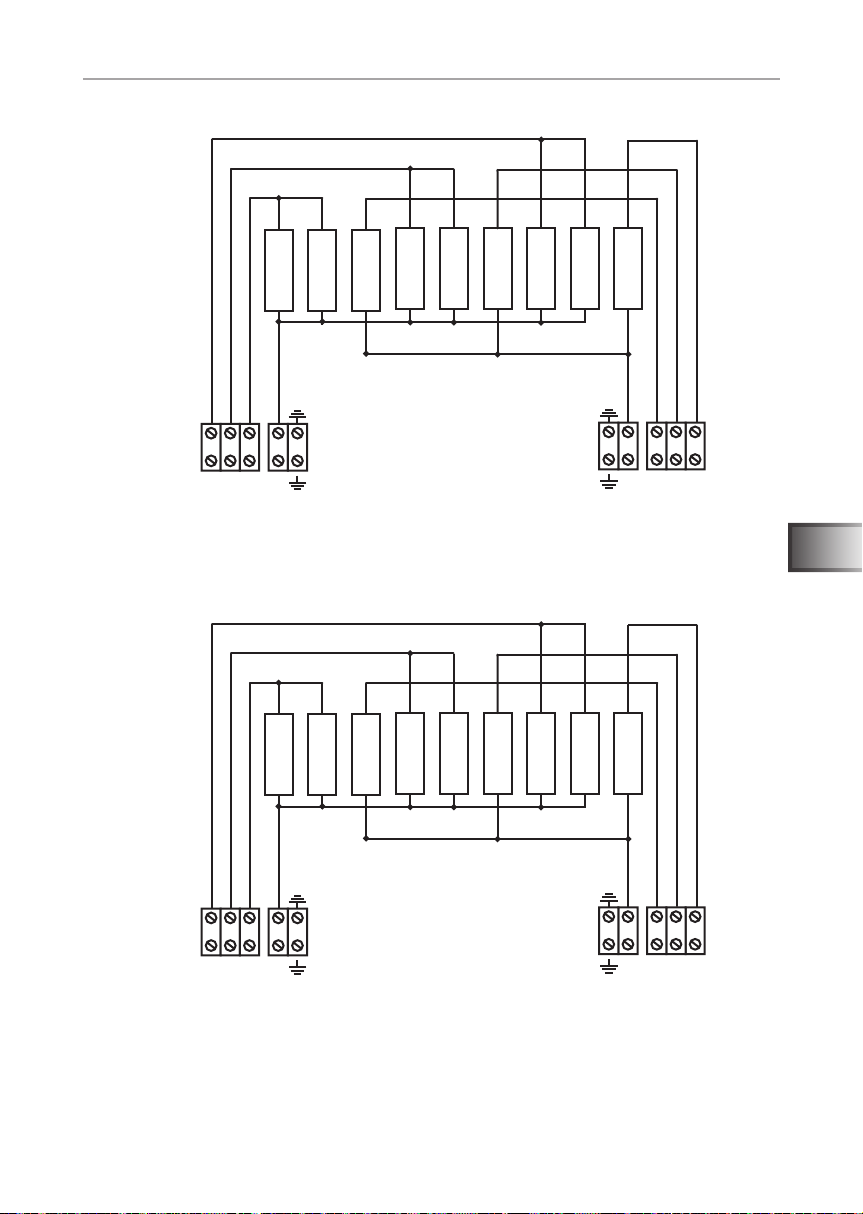

4.6. Verdrahtungsschemen 16
4.7. Elektrischer Anschluss 18
5. Inbetriebnahme 20
5.1. Steinebehälter füllen 20
5.2. Erstmaliges Aufheizen 21
6. Bedienung 22
6.1. Saunaofen bedienen 22
6.2. Aufgießen 22

DE
7. Wartung 23
7.1. Längere Betriebspausen 23
7.2. Saunaofen reinigen 23
7.3. Saunasteine wechseln 23
8. Entsorgung 24
9. Problemlösung durch den Monteur 25
10.Technische Daten 26

Montage- und Gebrauchsanweisung S. 4/28
1.Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu
Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Nicht abdecken! Bedienungsanleitung lesen
Sie nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.

DE
Montage- und Gebrauchsanweisung S. 5/28
2.Wichtige Hinweise zu Ihrer Sicherheit
Der Saunaofen Qube ist nach anerkannten sicherheitstechnischen
Regeln gebaut. Dennoch können bei der Verwendung Gefahren
entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise
und die speziellen Warnhinweise in den einzelnen Kapiteln.
2.1. Bestimmungsgemäßer Gebrauch
Der Saunaofen Qube darf nur zur Erwärmung von Saunakabinen
in Kombination mit einer Saunasteuerung ohne Fernstartfunktion
verwendet werden.
Nur in Kombination mit der optional erhältlichen Abschaltwippe (HT-
SWL) darf der Saunaofen Qube auch mit einer Saunasteuerung,
die über eine Fernstartfunktion verfügt, betrieben werden.
Nur in Kombination mit der optional erhältlichen Abschaltwippe
(HT-SWL) darf der Saunaofen Qube auch in öffentlichen Saunen
eingesetzt werden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.
2.2. Sicherheitshinweise für den Monteur
●Montage- und Anschlussarbeiten am Saunaofen dürfen nur im
spannungsfreien Zustand durchgeführt werden.
●Die Montage darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-
tung entsprechend der Überspannungskategorie III vorzusehen.

Montage- und Gebrauchsanweisung S. 6/28
●Verwenden Sie zum Anschluss des Saunaofens ausschließlich
bis 150 °C temperaturbeständige Silikonleitungen.
●Installieren Sie nur einen Saunaofen in der Kabine. Der Sau-
naofen Qube darf nicht gemeinsam mit anderen Sauanöfen in
einer Saunakabine verwendet werden.
●Decken und Wände der Saunakabine sind aus harzarmen, unbe-
handelten oder thermisch behandelten Hölzern, z.B. nordischer
Fichte, Hemlock, Kiefer oder Tanne, oder aus Holzlagen-Werk-
stoffen herzustellen. Bei Verwendung von Holzlagen-Werkstoffen
ist darauf zu achten, dass deren Klebstoffe kein Formaldehyd
abgeben. Werden andere Werkstoffe als Holz in der Saunakabine
eingesetzt, müssen diese Materialien hitze- und korrosionsbe-
ständig sein und dürfen keine negativen Auswirkungen auf die
Gesundheit der Saunagäste haben.
●Die Höhe der Saunakabine muss mindestens 2,0 m betragen.
●Beachten Sie die Vorgaben zum Volumen und zur Belüftung der
Saunakabine in Kapitel 10. Technische Daten.
●Beachten Sie beim Aufstellen des Saunofens die minimalen
Sicherheitsabstände (siehe Kapitel 4.2. Sicherheitsabstände).
●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
●Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

DE
Montage- und Gebrauchsanweisung S. 7/28
2.3. Sicherheitshinweise für den Anwender
●Das Gerät darf nicht von Kindern unter 8 Jahren verwendet
werden.
●Das Gerät darf von Kindern über 8 Jahren, von Personen mit
verringerten psychischen, sensorischen oder mentalen Fähig-
keiten und von Personen mit Mangel an Erfahrung und Wissen
unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden.
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.
●Kinder dürfen nicht mit dem Gerät spielen.
●Kinder unter 14 Jahren dürfen das Gerät nur reinigen, wenn sie
beaufsichtigt werden.
● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
●Nehmen Sie den Saunaofen niemals ohne Saunasteine in Be-
trieb, da dies Brände verursachen kann.

Montage- und Gebrauchsanweisung S. 8/28
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
●Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine
halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in
der Saunkabine auf. Lüften Sie anschließend die Saunakabine
gut durch (siehe 5.2. Erstmaliges Aufheizen auf Seite 21).
●Berühren Sie niemals den Saunaofen während des Betriebs.
Die Oberäche des Saunaofens und die Saunasteine werden
sehr heiß.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

DE
Montage- und Gebrauchsanweisung S. 9/28
3.Produktbeschreibung
3.1. Lieferumfang
●Saunaofen
●Montage- und Gebrauchsanweisung
3.2. Zubehör
Zubehör Artikelnummer
Abschaltwippe HT-SWL
Halterungsset Ofenreling Qube (9, 10,5 kW) QUBE-HSR1
Halterungsset Ofenreling Qube (12, 15 kW) QUBE-HSR2
LINDE Holzreling Qube (9, 10,5 kW) QUBE-L1
LINDE Holzreling Qube (12, 15 kW) QUBE-L2
NUSS Holzreling Qube (9, 10,5 kW) QUBE-N1
NUSS Holzreling Qube (12, 15 kW) QUBE-N2
Leistungserweiterung O-S2-18 / O-S2-18S
3.3. Produktfunktionen
Der Saunaofen Qube ist ein nnischer Saunaofen und ermöglicht die Erzeugung
des für die nnische Sauna typischen Saunaklimas von 80 bis 100 °C bei einer
Luftfeuchtigkeit von ca. 10 %.

Montageanweisung – nur für Fachpersonal S. 10/28
4.Montage und Anschluss
Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des
Saunaofens:
Wenn für ausreichende Belüftung gesorgt wird, kann der Saunaofen
Qube auch freistehend aufgestellt werden. Montieren Sie in diesem Fall
den Temperaturfühler an der Kabinendecke über der Ofenmitte.
●Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine
vergleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung entspre-
chend der Überspannungskategorie III vorzusehen.
●Der Saunaofen Qube ist ein Standofen. Eine Befestigung am Boden oder an
der Saunawand ist nicht notwendig.
●Platzieren Sie den Saunaofen nicht auf einem Boden aus einem leicht brenn-
barem Material wie Holz oder Kunststoff. Geeignete Bodenbeläge sind z.B.
Keramikiesen.
●Aufgrund der 3-Mantel-Technik und der daraus resultierenden niedrigen
Temperatur der Ofenoberäche wird kein zusätzlicher Berührschutz benötigt.
4.1. Aufstellort und Fühlerposition
Stellen Sie den Ofen mittig vor die Lufteintrittsöffnung in der Kabinenwand.
Halten Sie dabei die in Abb.1 und Abb.2 angegebenen Sicherheitsabstände
zur Kabinenwand ein.
Montieren Sie den Temperaturfühler mit Übertemperatur-Sicherung an der Ka-
binenwand oberhalb der Mitte des Saunaofens. Halten Sie einen Abstand von
15 cm zur Kabinendecke ein.
WARNUNG!
Stromschlag-Gefahr
●Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im
spannungsfreien Zustand durch.

150
745-755
450450
min.
1940
min.
1185
min. 50min. 50
QUBE-090
QUBE-105
DE
Montageanweisung – nur für Fachpersonal S. 11/28
Abb.1 Sicherheitsabstände Qube 9 kW und 10,5 kW
(QUBE-090 / QUBE-105)
Maße in mm
4.2. Sicherheitsabstände
Beachten Sie die in der Abb.1 und Abb.2 angegebenen minimalen Sicherheits-
abstände.

QUBE-120
QUBE-150
Montageanweisung – nur für Fachpersonal S. 12/28
150
745-755
450594
min.
1940
min.
1185
min. 50min. 50
4.3. Höhe verstellen
Der Saunaofen Qube verfügt über höhenverstellbare Standfüße. Dadurch kann
die Höhe des Saunaofens von 745 mm bis 755 mm eingestellt werden. Da die
Höhe jedes Standfußes individuell eingestellt werden kann, ist eine Anpassung
an nicht ebene Böden möglich.
1. Lösen Sie den Standfuß des Saunaofens
mit einem Gabelschlüssel (13 mm).
2. Heben Sie den Saunaofen leicht an und
drehen Sie den Fuß nach rechts, um die
Höhe zu verringern. Drehen Sie nach links,
um die Höhe zu vergrößern.
3. Ziehen Sie den Standfuß mit dem Gabel-
schlüssel wieder fest.
Abb.2 Sicherheitsabstände Qube 12 kW und 15 kW
(QUBE-120 / QUBE-150)
Maße in mm

L2 L2 N L3 U
V
N
Wr
r
w
w
ϑϑ
400 V~
3x16 A
9 kW
10,5 kW
U V
NW
WNVNU
DE
Montageanweisung – nur für Fachpersonal S. 13/28

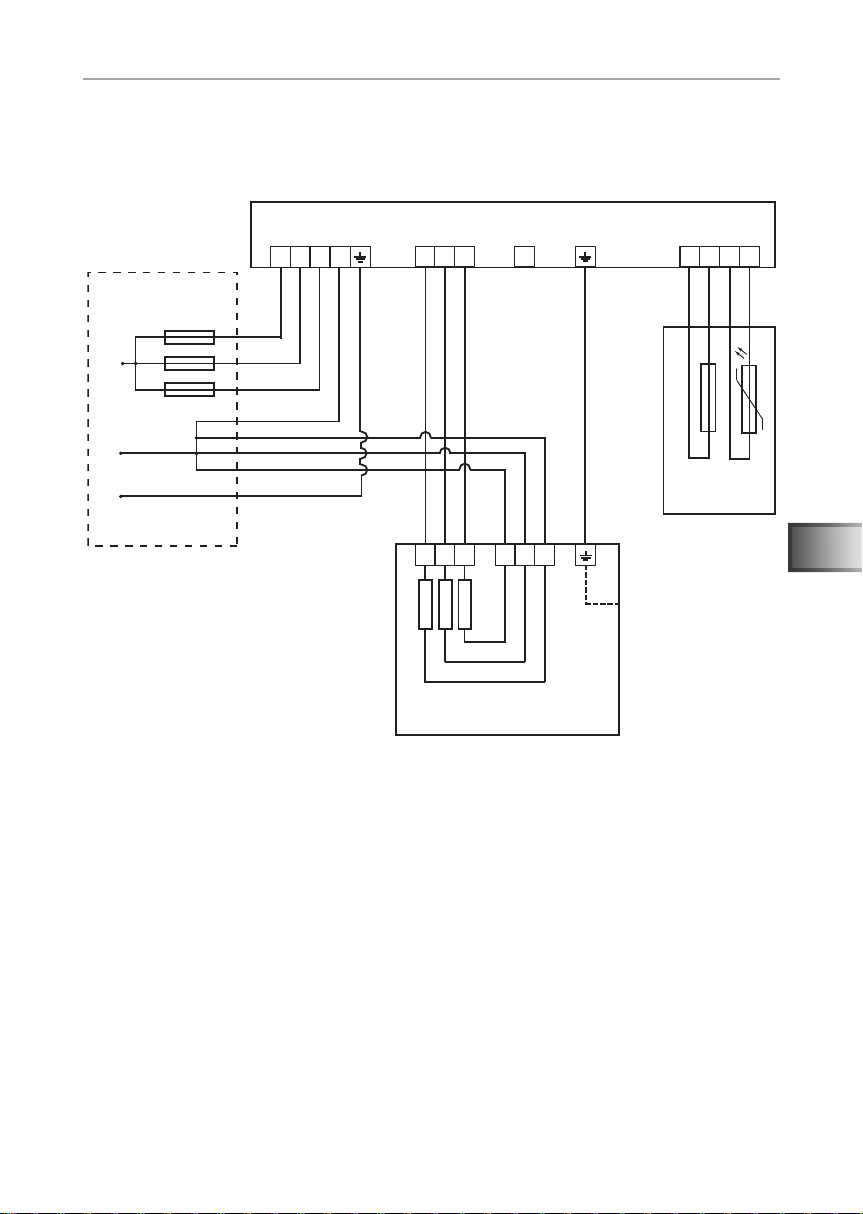

4.4. Anschlussplan 400V 3N~
Abb.3 Anschlussplan Qube 9 kW und 10,5 kW
(QUBE-090 / QUBE-105)
2
3
4
1Saunasteuerung
2Temperaturfühler mit Übertemperatur-Sicherung
3Saunaofen Qube 9 kW oder 10,5 kW
4Stromversorgung
1

Montageanweisung – nur für Fachpersonal S. 14/28
L1 L2 N
L3 U
V
N
Wr
r
w
w
ϑϑ
U1
V1
N
W1
400 V~ 3x16 A
12 kW und 15 kW
N
ST1
ST2
ST1
ST2
N
V2
W2
U2
L1 L2 N
L3
S2-18: 400 V~ 3x20 A
S2-18 S2-30
U2
V2
W2
S2-30: 400 V~ 3x35 A
N
ST3

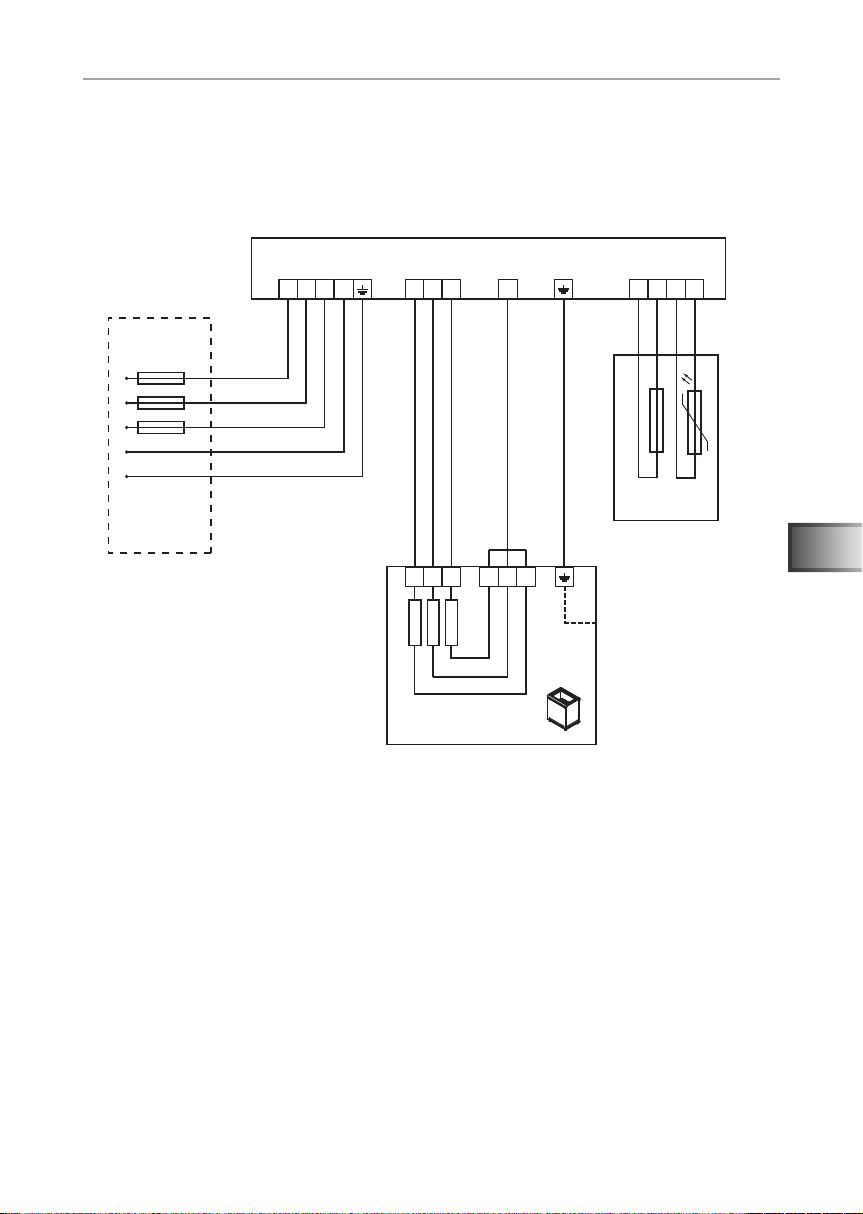

Abb.4 Anschlussplan Qube 12 kW und 15 kW
(QUBE-120 / QUBE-150)
1
2
3
4
5
6
1Saunasteuerung 2Temperaturfühler mit Übertemperatur-Sicherung 3Saunaofen Qube 12 kW oder 15 kW 4Stromversorgung der Saunasteuerung 5Leistungserweiterung 6Stromversorgung der Leistungserweiterung

DE
Montageanweisung – nur für Fachpersonal S. 15/28
L1 L2 N L3 U
V
N
Wr
r
w
w
ϑϑ
U V
NW
W
230V 1N~
NVNU
L
PE
N
4.5. Anschlussplan 230V 1N~
Anschlussplan Qube 9 kW und 10,5 kW
(QUBE-090 / QUBE-105)
Abb.5
1Saunasteuerung
2Temperaturfühler mit Übertemperatur-Sicherung
3Saunaofen 9 kW oder 10,5 kW
4Stromversorgung
Kupfer-Brücke entfernen
1
4
3
2
*
*

Montageanweisung – nur für Fachpersonal S. 16/28
1,5 kW 1,5 kW 1,5 kW
U V W
1,5 kW 1,5 kW 1,5 kW
CP-R-090
9,0 kW
N N N
W V U
4.6. Verdrahtungsschemen
1,5 kW 2,0 kW 1,5 kW
U V W
2,0 kW 1,5 kW 2,0 kW
CP-R-105
10,5 kW
N N N
W V U
zur
Sauna-
steuerung
zur
Sauna-
steuerung
QUBE-090
9,0 kW
QUBE-105
10,5 kW

DE
Montageanweisung – nur für Fachpersonal S. 17/28
1,5 kW 1,5 kW 1,1 kW
U1V1W1 N
CP-R-120
12,0 kW
1,5 kW 1,5 kW 1,1 kW
N
V2
1,5 kW 1,5 kW 1,1 kW
U2
W2
zur
Sauna-
steuerung
zur
Leistungs-
erweiterung
1,5 kW 1,5 kW 2,0 kW
U1V1W1 N
CP-R-150
15,0 kW
1,5 kW 1,5 kW 2,0 kW
N
V2
1,5 kW 1,5 kW 2,0 kW
U2
W2
zur
Sauna-
steuerung
zur
Leistungs-
erweiterung
9 kW 3,3 kW
9 kW 6 kW
QUBE-120
12,0 kW
QUBE-150
15,0 kW

U
V
W
N
PE
Montageanweisung – nur für Fachpersonal S. 18/28
Anschluss Qube 9 kW und 10,5 kW
(QUBE-090 / QUBE-105)
1. Führen Sie das Anschlusskabel durch die
Durchführung 4.
2. Schließen Sie die Adern des Anschlusska-
bels an den Klemmen U – V – W – N – PE
des Saunaofens und an den passenden
Klemmen der Saunasteuerung an. Beachten
Sie dabei die Montageanleitung der Sauna-
steuerung.
3. Befestigen Sie das Abdeckblech 1wieder
am Saunaofen.
4.7. Elektrischer Anschluss
1. Lösen Sie die Schrauben 2und 3mit einem Schraubendreher.
2. Entfernen Sie das Abdeckblech 1.
4
2
3
1

DE
Montageanweisung – nur für Fachpersonal S. 19/28
U1
V1
W1
N
U2
V2
W2
N
PE
PE
Anschluss Qube 12 kW und 15 kW
(QUBE-120 / QUBE-150)
1. Führen Sie das Anschlusskabel für die Saunasteuerung durch die Durch-
führung 6.
2. Schließen Sie die Adern dieses Anschlusskabels an den Klemmen U1 – V1
– W1 – N – PE an der Anschlussleiste 7und an den passenden Klemmen
der Saunasteuerung an. Beachten Sie dabei die Montageanleitung der
Saunasteuerung.
3. Führen Sie das Kabel der Leistungserweiterung durch die Durchführung 5.
4. Schließen Sie die Adern des Kabels zur Leistungserweiterung an den Klem-
men U2 – V2 – W2 – N – PE an der Anschlussleiste 4und an den pas-
senden Klemmen der Leistungserweiterung an. Beachten Sie dabei die
Montageanleitung der Leistungserweiterung.
5. Befestigen Sie das Abdeckblech 1wieder am Saunaofen.
4
5
7
6
4Anschlussleiste für die Leistungserweiterung
5Durchführung für das Kabel zur Leistungserweiterung
6 Durchführung für das Anschlusskabel zur Saunasteuerung
7Anschlussleiste für die Saunasteuerung

Gebrauchsanweisung für den Anwender S. 20/28
5.Inbetriebnahme
5.1. Steinebehälter füllen
Die für Ihre Ofenleistung passende Steinmenge finden Sie im Kapitel
10. Technische Daten (siehe Seite 26).
1. Waschen Sie die Saunasteine vor der Verwendung gründlich mit Bürste und
Wasser. Verwenden Sie keine Reinigungszusätze.
2. Prüfen Sie die Steine vor dem Einfüllen in den Saunaofen auf Fremdkörper
und entfernen Sie Verpackungsreste.
3. Legen Sie die Saunasteine in den Steinbehälter. Schlichten Sie die Sauna-
steine locker, damit Luft durch die Zwischenräume strömen kann.
4. Achten Sie darauf, dass die Saunasteine nicht über den Rand des Stein-
behälters ragen.
WARNUNG!
Brandgefahr durch Überhitzung
Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die
Kabinenwände stark. Dadurch können Brände verursacht werden.
●Nehmen Sie den Saunaofen NIEMALS ohne Saunasteine in Betrieb.
