HEALTH RIDER Crosstrainer 2000s Elliptical Operating and maintenance manual

AVVERTENZA
Leggere tutte le istruzioni e pre-
cauzioni elencate in questo man-
uale prima di utilizzare questa
attrezzatura. Conservare il man-
uale per future referenze.
Nº di Modello HREVEL17040
Nº di Serie
Adesivo Numero
di Serie
MANUALE D’ISTRUZIONI
DOMANDE?
Come fabbricanti, ci siamo
imposti di provvedere alla
completa soddisfazione del
cliente. Se avete domande,
oppure rinvenite parti man-
canti, per favore chiamare il:
800 865114
lunedì–venerdì: 15.00–18.00
(Non accessibile da telefoni
cellulari)
email:
[email protected]

INDICE
PRECAUZIONI IMPORTANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
PRIMA DI INIZIARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MONTAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
COME UTILIZZARE IL CARDIOFREQUENZIMETRO DEL TORACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
COME UTILIZZARE L’ATTREZZO ELLITTICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
MANUTENZIONE E LOCALIZZAZIONI DEI GUASTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
CONSIGLI PER L’ALLENAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
LISTA DELLE PARTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
DIAGRAMMA DELLE PARTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
COME ORDINARE PARTI DI RICAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retro Copertina
2
HealthRider è una marchio della ICON IP,Inc.

3
PRECAUZIONI IMPORTANTI
AVVERTIMENTO: Per ridurre il rischio di gravi lesioni, leggere attentamente le
seguenti precauzioni importanti prima di utilizzare l’attrezzo ellittico.
1. Leggere tutte le istruzioni in questo manuale
prima di usare l’attrezzo ellittico.
2. Sarà responsabilità del proprietario l’attrez-
zo ellittico di informare adeguatamente qual-
siasi persona che ne farà uso degli pre-
cauzioni.
3. L’attrezzo ellittico è stata realizzata solo per
uso interno. Non usare quest’attrezzo ellitti-
co per scopi commerciali, non affittarlo e
non usarlo negli istituti pubblici.
4. Posizionare l’attrezzo ellittico di una superfi-
cie piana, per protezione coprire il pavimen-
to la moquette. Tenere l’attrezzo ellittico al
coperto, lontano da umidità e polvere.
5. Ispezionare e stringere appropriatamente
tutte le parti regolarmente. Cambiare imme-
diatamente qualsiasi parte logorata.
6. Tenere sempre i bambini di un’età inferiore
ai 12 anni ed gli animali domestici lontano
dall’attrezzo ellittico.
7. L’attrezzo ellittico non dovrebbe essere uti-
lizzato da persone con un peso superiore ai
115 kg.
8. Indossare un abbigliamento appropriato
durante l’uso dell’attrezzo ellittico.
Indossare sempre scarpe da ginnastica per
proteggere i piedi.
9. Tenersi sempre ai manubri mentre si sale, si
scende, o si usa l’attrezzo ellittico.
10. Tenere sempre la schiena diritta durante
l’uso dell’attrezzo ellittico; non inarcarsi.
11. In caso di dolori o mancamenti durante l’al-
lenamento, fermarsi immediatamente e
incominciare il raffreddamento.
12. I sensori pulsazioni in dotazione non sono
un apparecchio medico. Vari fattori, tra cui il
movimento provocato dall’esercizio, pos-
sono influenzare l’accuratezza dei dati della
frequenza cardiaca. I sensori pulsazioni
sono intesi semplicemente come un aiuto
nel determinare approssimativamente la fre-
quenza cardiaca durante l’allenamento.
13. Quando finite di allenarvi, lasciate che i ped-
ali si fermino lentamente. L’attrezzo ellittico
non ha una ruota libera; i pedali continuer-
anno a muoversi fino a che il volano si
ferma.
14. Staccare sempre il cavo della corrente dopo
l’uso e prima di pulire l’attrezzo ellittico.
15.Sull’attrezzo ellittico sono stati applicati gli
adesivi mostrati a pagina 4. Si prega di
notare che il testo degli adesivi è in lingua
inglese. Individuare gli adesivi in lingua
Italiana e posizionarli sopra a quelli in lingua
inglese. Qualora gli adesivi fossero illeggibili
onon fossero presenti, rivolgersi
all’Assistenza clienti e ordinare adesivi sosti-
tutivi gratuiti (vedere la quarta di copertina
del presente manuale). Applicare l’adesivo
nella posizione indicata.
AVVERTIMENTO:Prima di iniziare questo o qualsiasi programma di esercizi, con-
sultate il vostro medico. Questo è soprattutto importante per persone oltre i 35 anni o persone con
problemi di salute già esistenti. Leggere tutte le istruzioni prima dell’uso. ICON non si assume
responsabilità per ferite personali o per danni al proprietario sostenuti con o per l’uso di questo
prodotto.

4
PRIMA DI INIZIARE
Congratulazioni per avere acquistato il nuovo attrezzo
ellittico HealthRider®CROSS TRAINER 2000S. Il
CROSS TRAINER 2000S è incredibilmente armo-
niosa che muove i vostri piedi in un naturale movi-
mento ellittico, minimizzando l’impatto sulle vostre
ginocchia e caviglie. E l’eccezionale CROSS TRAIN-
ER 2000S è fornito di resistenza regolabile per aiu-
tarvi a ottenere il massimo dal vostro esercizio.
Per il vostro beneficio, leggere attentamente le
istruzioni di questo manuale prima di utilizzare
l’attrezzo ellittico. In caso di ulteriori informazioni
rivolgersi al Servizio Assistenza Clienti al Numero
Verde 800 865114 tutti i pomeriggi dalle 15.00 alle
18.00. Fare riferimento al numero di serie e a quello
del modello. Il numero del modello è HREVEL17040.
Èpossibile trovare il numero di serie su un’etichetta
posta sull’attrezzo ellittico (vedere la copertina di
questo manuale).
Prima di procedere con la lettura di questo manuale,
si prega di osservare il grafico sottostante per famil-
iarizzare con le diverse parti del prodotto.
Porta Bottiglia*
*La bottiglia per l’acqua non è inclusa.
Manubrio
Sensore Pulsazioni
FRONTE
RETRO
PARTE SINISTRO
Presa di
Corrente
Ruota
Pedale
Ventilatore
Porta Libro Consolle
Rampa
Montante
Bracci Superiori
Piedino Livellatore
Gamba Pedale
ELLIP/BIKE NON FREEWHEEL
209489
and
210125
2
FR IT SP G
IT
GR
FR
SP
1
Adesivo
d’Avvertenza 1
Adesivo
d’Avvertenzal 2
Adesivo d’Avvertenza 2
Adesivo
d’Avvertenza 1
Adesivo d’Avvertenza 1

5
Vite a Bottone da M8 x 62mm (83)–4
Vite a Bottone da M8 x 44mm
(84)–8
Vite con Nailon da
M6 x 16mm (76)–4 Bullone a Bottone da
M8 x 41mm (85)–4
Rondella
Spaccata da M10
(73)–2
Vite a Testa
Rotonda da
M4 x 12mm
(96)–1
Set Bulloni da M10 x 79mm (65)–2
Rondella
da M6
(64)–2
Dado
Compresso da
M8 (86)–6
Vite da M4 x
16mm (98)–4
Bullone a Bottone da M8 x
38mm (105)–2
Rondella da
M10 (58)–2
Vite a Bottone da M10 x 108mm (70)–2
Rondella
Spaccata da M8
(110)–4
Rondella da
M8 (66)–4
MONTAGGIO
Il montaggio richiede due persone. Mettere tutte le parti dell’attrezzo ellittico in una zona libera e rimuovere il
materiale d’imballaggio. Non gettare il materiale d’imballaggio fino a quando il montaggio sarà completato. Per
aggiunta gl’inclusi chiave esagonale, il montaggio richiede un cacciavite a stella , due chi-
ave regolabile , e un maglio in gomma , ed le pinze .
Questa tabella viene fornita per aiutare ad identificare le piccole parti usate per il montaggio. Il numero tra par-
entesi sotto ciascuna parte fa riferimento al numero del diagramma della stessa, dalla LISTA DELLE PARTI a
pagina 28 e 29. Il secondo numero è attribuito alla quantità della parte necessaria per il montaggio. Nota:
Alcune parti potrebbero essere già state montante per ragioni di trasporto. Se dovessero mancare alcuni
pezzi per il montaggio, dentro gli appositi sacchetti che li contengono.
1. Identificare lo Stabilizzatore Anteriore (8). Mentre un’al-
tra persona solleva la parte anteriore del Telaio (1) e
tenie le Gambe Pedale (4, 5) nella posizione mostrata
nel disegno, attaccare lo Stabilizzatore Anteriore al
Telaio con quattro Viti a Bottone da M8 x 44mm (84) e
una Piastra Supporto (104).
Mentre un’altra persona solleva la parte posteriore
del Telaio (1), attaccare lo Stabilizzatore Posteriore
(non mostrato) al Telaio nello stesso modo.
1
8
4, 5
1
104
84
84

6
3
14 1
Lubrificate
48
48
76
76
99
99 Tubi
2. Identificare l’Asse Perno (14), il quale è il più lungo
dei due assi. Infilare un Coprirampa (48) in una Vite
con Nailon da M6 x 16mm (76) come mostrato nel dis-
egno. Avvitare la Vite con Nailon in un’estremità
dell’Asse Perno. Mettere una piccola quantità del lubri-
ficante incluso sull’Asse Perno.
Fare tenere da una seconda persona i due Spaziatori
Rampa (99) contro i lati del Telaio (1) in modo che
coprino i tubi indicati sul Telaio. Allineare i tubi rotondi
sulla Rampa (3) con gli Spaziatori Rampa. Assicurarsi
che la Rampa sia girata come mostrato nel disegno
3sottostante.Inserire l’Asse Perno (14) nella Rampa,
nello Spaziatore Rampa, e nel Telaio. Se necessario,
con un maglio di gomma picchiettare sull’Asse Perno
per inserirlo.
Inserire l’altro Coprirampa (48) su una Vite con Nailon
da M6 x 16mm (76) come mostrato nel disegno.
Avvitare la Vite con Nailon nell’estremità aperta
dell’Asse Perno (14).
3. Infilare una Rondella da M6 (64) su una Vite con
Nailon da M6 x 16mm (76). Avvitare la Vite con Nailon
in un’estremità dell’Asse Inclinazione (13). Mettere una
piccola quantità di lubrificante all’Asse Inclinazione.
Sollevare la Rampa (3). Inserire l’Asse Inclinazione
(13) nel tubo saldato sotto a un lato della Rampa,
attraverso la vite motore, e poi nel tubo saldato sotto
l’altro lato della Rampa. Mentre inserite l’Asse
Inclinazione attraverso la vite motore, assicuratevi
che la vite motore non giri.
Infilare una Rondella da M6 (64) su una Vite con
Nailon da M6 x 16mm (76). Avvitare la Vite con Nailon
nell’estremità aperta dell’Asse Inclinazione (13).
4. Far tenere a un’altra persona il Montante (2) nella
posizione mostrata nel disegno.
Collegare il Filo Bardato Superiore (88) al Filo Bardato
Inferiore (42). Inserire sopra i connettori sugli Fili
Bardati nel Montante (2). Facendo attenzione tirare
l’estremità superiore del Filo Bardato Superiore
per eliminare qualsiasi allentamento dei Fili
Bardati.
Inserire il Montante (2) nel Telaio (1). Fare attenzione
a non schiacciare i Fili Bardati (88, 42). Attaccare il
Montante con due Viti a Bottone da M10 x 108mm
(70), due Rondelle Spaccate da M10 (73), e due
Spaziatori da 7,6mm (109); assicurarsi che i lati
curvi degli Spaziatori siano rivolti verso il
Montante. Fare attenzione a non danneggiare i Fili
Bardati con le Viti a Bottone.
Tubi
2
3
13
Lubrificate
Vite
Motore
64
76
36476
2
88
70 42
1
73
73
109
4
109
Non schiacciare i
fili durante ques-
ta fase.
Tirare

7
5
85
105
86
79
78 86
23
24
2
31
3
79
5. Infilare lo Spaziatore Saldatura (78) sull’asse sul lato
sinistro del Montante (2), con il lato aperto dello
Spaziatore Saldato rivolto verso il Montante.
Localizzare il Braccio Allenamento Torace (79) il quale
ha la Gamba Allenamento Torace Sinistra (31) dentro
di esso (la Gamba Allenamento Torace Sinistra è con-
trassegnata con un adesivo). Tenere con una mano il
Braccio Allenamento Torace, tenere con l’altra mano la
Gamba Allenamento Torace Sinistra, e infilare il
Braccio Allenamento Torace nell’asse sul lato sinistro
del Montante (2). Dopo, infilare la Gamba Allenamento
Torace Sinistra finché fuoriesca dal Braccio
Allenamento Torace e poggi sulla Rampa (3).
Far tenere a un’altra persona il Manubrio Sinistro (24)
vicino al Montante (2) come mostrato nel disegno.
Connettere il Filo Sensore Pulsazioni (20) sinistro al
Filo d’ Estensione del Sensore Pulsazioni (90).
Infilare l’estremità del Manubrio Sinistro (24) nel tubo
sulla parte anteriore del Montante (2), mentre si infila
l’estremità inferiore del Manubrio Sinistro nell’asse sul
lato sinistro del Montante. Attaccare l’estremità superi-
ore del Manubrio Sinistro con due Bulloni a Bottone da
M8 x 41mm (85) e due Dadi Compressi da M8 (86);
fare attenzione a non danneggiare i Fili (20, 90)
mentre inserite i Bulloni a Bottone. Assicurarsi che
iDadi Compressi siano inseriti nei fori esagonali
nel Montante. Attaccare l’estremità più inferiore del
Manubrio Sinistro con un Bullone a Bottone da M8 x
38mm (105) e un Dado Compresso da M8 (86).
Attaccare l’altro Braccio Allenamento Torace (79) e il
Manubrio Destro (23) al Montante (2) nello stesso
modo.
6. Controllare dentro uno dei Coprimanubrio (26) e local-
izzare le linguette quadrate che collegano le due metà.
Sollevare delicatamente le linguette e disconnettere le
metà.
Tenere le due metà del Coprimanubrio (26) intorno al
tubo sul lato sinistro del Montante (2). Allineare le
metà e chiuderle insieme fino a che si blocchino.
Attaccare l’altro Coprimanubrio (26) sul lato destro del
Montante (2) nello stesso modo.
Tenere le due metà del Coprimanubrio Superiore (25)
intorno al tubo sulla parte anteriore del Montante (2);
fare attenzione a non danneggiare i fili (non
mostrati).Attaccare il Coprimanubrio Superiore con
una Vite a Testa Rotonda da M4 x 12mm (96).
90
20
26
96
25
25
2
26 26
6

8
7. Identificare il Pedale Sinistro (10), il quale è più largo
nella parte posteriore ed ha un’apertura sul lato sin-
istro. Attaccare il Pedale Sinistro alla Gamba Pedale
Sinistro (4) con due Viti a Bottone da M8 x 62mm (83).
due Rondellas Spaccatas da M8 (110), e due
Rondellas da M8 (66).
Attaccare il Pedale Destro (11) alla Gamba Pedale
Destro (5) nello stesso modo.
Attaccare due Ruote Pedale (28), una Rondella da
M10 (58), una Gamba Allenamento Torace Sinistra
(31) al Telaio Ruota (30) sulla Gamba Pedale Sinistro
(4) con un Set Bulloni da M10 x 78mm (65).
Assicurarsi che il Set Bulloni, le Ruote Pedale, la
Rondella, e la Gamba Allenamento Torace siano
orientati come mostrato nel disegno.
Attaccare le altre due Ruote Pedale, la Gamba
Allenamento Torace Destra, e una Rondella da M10
(non mostrata) al Telaio Ruota (non mostrato) sulla
Gamba Pedale Destro (5) nello stesso modo.
410
5
11
83 110
66
65
28
31
58
Lado
Estremita
65
30
28
10.Assicurarsi che tutte le parti dell’attrezzo ellittico siano strette appropriatamente. Coprire il pavimento
sottostante l’attrezzo ellittico per proteggerlo. Nota: Potrebbe rimanere dell’extra ferramenta.
9. Attaccare il Cavo della Corrente (81) nella Presa di
Corrente (80) situata nella parte posteriore dell’attrezzo
ellittico.
81
80
9
8. Fare tenere a un’altra persona la Consolle (17) vicino
al Montante (2).
Connettere il Filo Bardato Superiore (88) al filo bardato
sulla Consolle (17). Connettere il Filo d’Estensione del
Sensore Pulsazioni (90) al filo sendore sulla Consolle.
Poi, localizzare i due fili massa a terra che sono attac-
cati con una vite al Montante (2). Connettere i fili
massa a terra ai due fili più piccoli sulla Consolle.
Facendo attenzione inserire tutti i fili in eccesso nella
Consolle (17) e nel Montante (2). Attaccare la Consolle
al Montante con quattro Viti da M4 x 16mm (98).
(Nota: Le Viti potrebbero essere state imballate nella
scatola della consolle.) Fare attenzione a non schi-
acciare i fili.
17
Fili Massa
aTerra
2
98
98
88
90
Non schiacciare
ifili durante
questa fase.
8
7

9
Per avere un’ottima prestazione dal cardiofrequen-
zimetro del torace, si prega di leggere le istruzioni sot-
tostanti.
COME METTERSI IL CARDIOFREQUENZIMETRO
DEL TORACE
Il cardiofrequenzimetro del torace consiste di due parti:
la fascia torace e l’unità sensore. Seguire le fasi sot-
tostanti per indossare il cardiofrequenzimetro del torace.
Fare riferimento al disegno sovrastante nel
riquadro. Inserire la linguetta su un’estremità della
cinghia a torace attraverso un’estremità dell’unità
sensore. Premere l’estremità dell’unità sensore
sotto la fibbia sulla cinghia a torace.
Avvolgere il
cardiofre-
quenzimetro
del torace
intorno al
vostro petto.
Attaccare
l’estremità libera della cinghia del torace all’unità
sensore come descritto sopra. Regolare la
lunghezza della fascia torace, se necessario. Il
cardiofrequenzimetro del torace dovrebbe essere
indossato sotto i vestiti, a contatto con la pelle,
posizionato tanto in alto quanto più vi è comodo
sotto i muscoli pettorali o sotto i seni. Controllare
che il marchio sull’unità sensore sia rivolto in
avanti con la parte destra in alto.
Allontanare
l’unità sensore
di pochi cen-
timetri dal
vostro corpo e
collocare le
due aree elet-
trodi sul lato interno. Usando una soluzione salata
come la saliva o una soluzione per lenti a contatto,
bagnare entrambe le aree elettrodi. Rimettere l’u-
nità sensore a contatto con la pelle contro il torace.
LOCALIZZAZIONE DEI GUASTI DEL CARDIOFRE-
QUENZIMETRO DEL TORACE
Se il cardiofrequenzimetro del torace non fun-
zionasse appropriatamente, o se la frequenza car-
diaca mostrata fosse eccessivamente alta o bassa,
provare i suggerimenti sottostanti.
• Assicurarsi che stiate indossando il cardiofrequen-
zimetro del torace come descritto sulla fase 2 sinis-
tra. Se il cardiofrequenzimetro del torace non fun-
zionasse dopo averlo posizionato come descritto,
provate a muoverlo leggermente più in alto o più in
basso sul vostro torace.
• Ogni volta che utilizzate il cardiofrequenzimetro del
torace, usare una soluzione salata come la saliva o
una soluzione per lenti a contatto per bagnare le
due aree elettrodi sull’unità sensore (vedere disegno
3sinistra). Se le letture della frequenza cardiaca
non appaiono fino a quando iniziate a sudare, bag-
nate di nuovo le aree elettrodi.
• Assicurarsi di essere entro la lunghezza di un brac-
cio dalla consolle. Affinché la consolle mostri le
letture della frequenza cardiaca, bisogna che
manteniate una certa distanza dalla consolle che
non deve superare la lunghezza delle vostre
braccia.
• Il cardiofrequenzimetro del torace é stato progettato
per funzionare con persone che hanno un ritmo car-
diaco normale. I problemi di lettura della frequenza
cardiaca potrebbero essere causati da condizioni
mediche come le contrazioni ventricolari premature
(pvcs), la tachicardia, e l’aritmia.
3
2
1
Fascia Torace
Unità Sensore
Linguetta
Fibbia
Aree Elettrodi
Unità
Sensore
COME UTILIZZARE IL CARDIOFREQUENZIMETRO DEL TORACE
Logo

10
• Il funzionamento del cardiofrequenzimetro del torace
può essere influenzato da interferenze magnetiche
causate da linee di alta elettricità o da altre sorgenti.
Se si sospettasse che una interferenza magnetica
possa causare un problema, provare a muovere la
vostra attrezzatura .
• Se il cardiofre-
quenzimetro
del torace con-
tinuasse a non
funzionare
appropriata-
mente, sotto-
porre il cardiofrequenzimetro del torace al seguente
esame:
Tenere il cardiofrequenzimetro del torace e
posizionare i vostri pollici sulle aree degli elettrodi
come mostrato.
Poi, tenere il cardiofrequenzimetro del torace vicino
alla consolle. Mentre tenete fermo un pollice,
iniziate a picchiettare l’altro pollice contro l’area del-
l’elettrodo a una velocità di circa un battito al secon-
do. Controllare la lettura della frequenza cardiaca
sulla consolle.
•Se il cardiofrequenzimetro del torace non fun-
zionasse appropriatamente dopo che avete seguito
tutte le istruzioni sovrastanti, la pila dovrebbe
essere cambiata nel seguente modo:
Localizzare il coper-
chio pila sul retro del-
l’unità sensore.
Inserire una moneta
nella scanalatura del
coperchio, girare il
coperchio in senso
antiorario, e
rimuoverlo.
Rimuovere la pila
vecchia e inserire
una pila nuova del
tipo CR 2032.
Assicurarsi che la
pila sia girata in
modo tale che la
scritta sia sul lato
superiore.
Riposizionare il
copri pila e girarlo in
senso orario per
chiuderlo.
CURA E MANUTENZIONE IL CARDIOFREQUEN-
ZIMETRO DEL TORACE
• Asciugare completamente il cardiofrequenzimetro
del torace dopo ogni uso. Il cardiofrequenzimetro
del torace viene attivato quando le aree elettrodi
sono bagnate ed esso viene indossato; il cardiofre-
quenzimetro del torace si spegne quando viene
rimosso e le aree elettrodi sono asciutte. Se il car-
diofrequenzimetro del torace non è asciutto dopo
ogni uso, potrebbe rimanere attivato più a lungo
necessario, consumando le pile prematuramente.
• Conservare il cardiofrequenzimetro del torace in un
luogo asciutto e caldo. Non conservare il cardiofre-
quenzimetro in una busta di plastica o in altri con-
tenitori che potrebbero contenere umidità.
•Non esporre il cardiofrequenzimetro del torace alla
luce diretta del sole per un lungo periodo di tempo;
non esporlo a temperature al di sopra di 50° C o al
di sotto dei –10° C.
•Non piegare o tirare in modo eccessivo l’unità sen-
sore quando viene usata o conservata.
•Pulire l’unità sensore usando un panno umido—non
usare mai alcool, prodotti abrasivi, o chimici. La fas-
cia torace può essere lavata a mano.
Pila
CR2032
Aree Elettrodi

COME INSERIRE LA SPINA DEL CAVO DELLA
CORRENTE
Questo prodotto deve essere collegato a massa a
terra. Se dovesse mal funzionare o guastarsi, la
massa provvede all’elettricità un percorso di minima
resistenza che riduce il rischio di scosse elettriche.
Questo prodotto è provvisto di un cavo e una spina
con collegamento di massa a terra.
Sono inclusi
due cavi elet-
trici.
Selezionare
quello che
meglio fun-
ziona con la
vostra presa.
Vedere al dis-
egno 1, e
inserire
l’estremità
indicata del
cavo elettrico
nella presa di
corrente sul-
l’attrezzo ellit-
tico. Se una
scatoletta con
ferrite è
inclusa, solle-
vare la linguetta indicata sulla scatoletta con ferrite
ed attaccarla intorno al cavo della corrente.
Attaccare l’incluso laccio di plastica dietro la scat-
ola di ferrite e tagliare l’eccesso rimanente del lac-
cio di plastica. La scatola di ferrite non dovrebbe
poter scivolare lungo il cavo della corrente. Far
riferimento al disegno 2. Inserire il cavo elettrico in
un’appropriata presa che sia stata appropriata-
mente installata e messa a terra in accordanza con
icodici locali e le ordinanze. Nota: In Italia, un
adattatore (non incluso) deve essere utilizzato tra il
cavo elettrico e la presa. Importante: L’attrezzo
ellittico roulant non è compatibile con prese elet-
triche equipaggiate GFCI.
Importante: Se il cavo della corrente fosse danneggia-
to, deve essere sostituito con un cavo della corrente
raccomandato dalla ditta.
ALLENANDOSI SULL’ATTREZZO ELLITTICO
Per salire sull’attrezzo ellittico, tenersi dai manubri e
salire sul pedale che è nella posizione più bassa. Poi,
salire sull’altro pedale. Spingere i pedali fino a che
inizino a muoversi con un movimento continuo.
Per scendere dell’attrezzo ellittico, aspettare fino a
che i pedali siano completamente fermi. Nota:
L’attrezzo ellittico non ha una ruota libera; i pedali
continueranno a muoversi fino a che il volano si
ferma. Quando i pedali sono fermi, scendere prima
dal pedale più alto. Poi, da quello più basso.
PERICOLO: Un improprio col-
legamento del conduttore di massa può
causare scosse elettriche. In caso di dubbio
accertarsi, tramite un’elettricista specializzato,
se il prodotto è appropriatamente collegato a
massa a terra. Non modificare la spina
provvista con il prodotto—se non dovesse
essere adatta alla presa a disposizione, fare
installare un nuovo circuito da un elettricista
specializzato.
11
COME UTILIZZARE L’ATTREZZO ELLITTICO
Pedali
Manubrio
U
IT
FR/SP
1
G
FR/SP
IT
Presa
Adattatore
2
Scatoletta
con Ferrite
Linguetta
Laccio

12
CARATTERISTICHE DELLA CONSOLLE
L’innovativa consolle offre un’impressionante varietà di
funzioni. Quando viene selezionato il modo manuale
della consolle, la resistenza dei pedali e l’angolo della
rampa può essere cambiato con il tocco di un pul-
sante. Durante l’esercizio, la consolle mostrerà un
continuo aggiornamento dell’esercizio stesso. Inoltre, è
possibile misurare la frequenza cardiaca e la per-
centuale di grasso corporeo.
La consolle inoltre offre sei programmi certificati con
un allenatore personale. Ogni programma cambia
automaticamente la resistenza della pedalata incitan-
dovi ad aumentare o diminuire la vostra andatura
mentre vi guida attraverso un allenamento effettivo.
Inoltre, la consolle ha due programmi controllo fre-
quenza cardiaca che automaticamente cambiano la
resistenza dei pedali stimolandovi a variare la vostra
andatura per mantenere la vostra frequenza cardiaca
vicino al livello obbiettivo mentre vi allenate. La con-
solle offre inoltre un programma watt che modifica la
resistenza dei pedali per mantenere la potenza svilup-
pata al livello desiderato.
La consolle è inoltre caratterizzata dalla tecnologia
interattiva iFIT.com. Avere la tecnologia interattiva
iFIT.com è come avere in casa vostra un allenatore
personale. Utilizzando un cavo incluso per l’audio dello
stereo, potete collegare l’attrezzo ellittico al vostro
stereo di casa, allo stereo portatile, al computer, o al
videoregistratore e utilizzare gli speciali programmi
iFIT.com su CD e videocassetta (i CD e le videocas-
sette iFIT.com sono disponibili separatamente). I pro-
grammi iFIT.com su CD e videocassette controllano
automaticamente la resistenza dei pedali stimolandovi
avariare la vostra andatura mentre un allenatore per-
sonale vi guida attraverso ogni fase del vostro allena-
mento. Musica ad alto livello energetico aggiunge ulte-
riore stimolo. Per acquistare i CD e le videocassette
iFIT.com visitate il nostro sito all’indirizzo
www.iconeurope.com.
Con l’attrezzo ellittico collegata al vostro computer,
potete inoltre andare al nostro sito www.iFIT.com e
accedere ai programmi direttamente dall’internet. Per
ulteriori informazioni esplorate www.iFIT.com.
Per usare il modo manuale della consolle, vedere a
pagina 13. Per usare un programma allenatore per-
sonale, vedere a pagina 15. Per usare un program-
ma frequenza cardiaca, vedere a pagina 17. Per uti-
lizzare il programma watt, vedere pagina 19. Per
usare un programma iFit.com CD o video, vedere a
pagina 23. Per usare un programma dal nostro sito
Internet, vedere a pagina 23. Per misurare la per-
centuale di grasso del vostro corpo, vedere a pagi-
na 25.
APPLICARE L’ADESIVO D’AVVERTENZA
L’avvertenza sulla consolle è in inglese. Quest’avver-
tenza si trova in altre lingue nell’incluso foglio adesivo.
Applicare l’adesivo in italiano sulla consolle.
DIAGRAMA DELLA CONSOLA
Nota: Se ci fosse una sottile pellicola in plastica sulla facciata della consolle, rimuoverla prima di utilizzarla.

13
Iniziare a pedalare per attivare la consolle.
Assicurarsi che la spina del cavo della cor-
rente sia inserita appropriatamente nella
presa (vedere COME INSERIRE LA SPINA
DEL CAVO DELLA CORRENTE a pagina 11).
Per attivare la consolle, semplicemente iniziare a
pedalare. Dopo pochi secondi, i display della
consolle si accenderanno. Poi si sentirà un
suono e la consolle sarà pronta per l’uso.
Selezione della funzione manuale.
Quando si accende la consolle, sarà selezionato
il modo manuale. Se avete già selezionato un
programma o un modo differente, per
selezionare di nuovo il modo manuale premere
ripetutamente il pulsante Selezione Programma
[PROGRAM SELECT] fino a che appariranno nel
display principale le parole
MANUAL MODE
(Modo Manuale). Nota: Un altro modo per
selezionare il modo manuale è quello di premere
due volte il pulsante iFit.com.
Cambiare la resistenza dei pedali e l’angolo
della rampa come desiderato.
Per cambiare la
resistenza dei ped-
ali, premere i pul-
santi Resistenza [1
STEP RESIS-
TANCE]. Il livello di
resistenza più alto è
il livello 10 Resistenza. Nota: Dopo che i pulsanti
di Resistenza vengono premuti, ci vorrà un
momento per i pedali per raggiungere il livello di
resistenza selezionato.
Per variare il vostro
allenamento sull’at-
trezzo ellittico,
aumentare o
diminuire l’angolo
della rampa pre-
mendo i pulsanti
Rampa [1 STEP RAMP]. Ci sono cinque angoli
rampa. Nota: Dopo che i pulsanti Rampa sono
premuti, ci vorrà un momento alla rampa per rag-
giungere l’angolo selezionato.
Segiute i vostri progressi con la matrice, la
barra Zona Allenamento, ed i due display.
La matrice—Quando
viene selezionato il
modo manuale o il
modo iFIT.com, la
matrice mostrerà una
pista rappresentante
400 di metri. Mentre
vi pedalate, gli indicatori intorno alla pista si
accenderanno in successione fino a che l’intera
pista sia accesa. La pista allora si spegnerà e gli
indicatori inizieranno di nuovo ad accendersi in
successione.
La barra Zona
Allenamento
[TRAINING
ZONES]—La barra
Zona Allenamento
indicherà il livello
approssimativo d’in-
tensità del vostro allenamento. Per esempio, se
nella barra sono accesi tre o quattro indicatori, la
barra mostra che la vostra andatura è ideale per
bruciare i grassi. Nota: Durante i programmi, la
barra Zona Allenamento vi suggerirà di
aumentare o diminuire la vostra andatura.
Il Display Principale—Il display principale
mostrerà le seguente informazioni:
Il lato sinistro del
display principale
mostrerà la vostra
andatura di pedalata,
in rivoluzioni per min-
uto [RPM], e il livello
di resistenza [RESIS-
TANCE] dei pedali. Il display cambierà da un
numero all’altro dopo pochi secondi, come
mostrato dagli indicatori sottostante al display.
Il centro del display
principale mostrerà il
tempo trascorso
[TIME], l’angolo della
rampa [RAMP
ANGLE], e il numero
totale di rivoluzioni
[TOTAL REVS.] completato durante l’allenamento.
Il display cambierà da un numero all’altro dopo
pochi secondi, come mostrato dagli indicatori
intorno al display. Nota: Quando viene selezionato
un programma, il display mostrerà il tempo rima-
nente nel programma invece del tempo trascorso.
4
3
2
1
COME USARE IL MODO MANUALE

14
Il lato destro del
display principale
mostrerà il numero
approssimativo delle
calorie [CALORIES]
che avete bruciato
Nota: Quando usate il sensore pulsazioni impug-
natura o il cardio frequenzimetro del torace, il dis-
play inoltre mostrerà la vostra frequenza cardiaca
[HEART RATE].
Nota: La consolle
può visualizzare
velocità e distanza
sia in miglia che in
chilometri. Per verifi-
care l’unità di
misura selezionata
ènecessario selezionare la modalità utente della
consolle. Tenere premuto per almeno tre secondi
il pulsante Selezione Programma [PROGRAM
SELECT]. Appariranno sul lato destro del display
principale la lettera
E ,per il sistema inglese o la
lettera M per il sistema metrico. Per cambiare il
sistema, premere il pulsante Resistenza 10.
Mentre è selezionato il modo user, premere il pul-
sante iFit.com. Il display principale allora mostr-
erà il numero totale di ore che l’attrezzo ellittico è
stata usata. Premere nuovamente il pulsante
iFIT.com. Il display principale visualizzerà il
numero totale di miglia pedalate. Per uscire dal
modo user,premere di nuovo il pulsante
Selezione Programma.
Come misurare la vostra frequenza cardiaca
se desiderato.
Per usare il cardiofrequenzimetro del torace,
vedere a pagina 9. Per usare il sensore pul-
sazioni impugnatura, seguire le istruzioni sot-
tostanti. Nota: Se indossate il cardiofrequen-
zimetro e nello stesso tempo tenete il sensore
pulsazioni a impugnatura, la consolle non
mostrerà la vostra frequenza cardiaca in
maniera accurata.
Prima di utiliz-
zare il car-
diofrequen-
zimetro,
togliere il
vinile protetti-
vo dai contatti
metallici sul
sensore car-
diaco. Per misurare la vostra frequenza cardia-
ca, tenere i contatti; i palmi delle vostre mani
devono essere poggiati sulla parte superiore dei
contatti, e le vostre dita devono toccare la parte
inferiore dei contatti. Evitate di muovere le
mani.
Quando viene individ-
uata la vostra fre-
quenza cardiaca, si
accenderà l’indicatore
Frequenza Cardiaca
situato sopra il lato
destro del display
principale, due trattini (– –) appariranno nel dis-
play principale, e dopo verrà mostrata la vostra
frequenza cardiaca. Per una lettura più accurata
della frequenza cardiaca, tenere i contatti per
almeno 15 secondi.
Nota: Se continuate a tenere i contatti, il display
principale mostrerà la vostra frequenza cardiaca
per almeno 30 secondi. Il display principale dopo
mostrerà la vostra frequenza cardiaca insieme
con gli altri modi.
Se la vostra frequenza cardiaca non viene
mostrata, assicurarsi che le vostre mani siano
posizionate come descritto. Fare attenzione a
non muovere troppo le mani o a non stringere
troppo i contatti metallici. Per un’ottima
prestazione, pulire i contatti metallici usando un
panno morbido; non usare mai alcohol, sostanze
abrasive, o chimiche.
Come accendere il ventilatore se desiderato.
Per accendere il ventilatore, premere il pulsante
Ventilatore [FAN]. Girare il ventilatore nella
posizione desiderata. Per accendere il ventilatore
ad alta velocità, premere il pulsante Ventilatore
una seconda volta. Per spegnere il ventilatore,
premere il pulsante Ventilatore una terza volta.
Quando finite di allenarvi, la consolle si speg-
nerà automaticamente.
Se i pedali non vengono mossi per diversi secon-
di, si sentirà un suono, la consolle pauserà, e il
tempo inizierà a lampeggiare nel display princi-
pale.
Se i pedali non vengono mossi per circa cinque
minuti, la consolle si spegnerà e il display princi-
pale si azzererà.
7
65
Contatti

15
Iniziare a pedalare per attivare la consolle.
Vedere la fase 1 a pagina 13.
Selezionare uno dei sei programmi allenatore
personale.
Quando la consolle si accende, sarà selezionato
il modo manuale. Per selezionare un programma
allenatore personale, premere ripetutamente il
pulsante Selezione Programma fino a che appaia
sul display principale il nome del programma
desiderato apparirà nel display principale.
La matrice mostrerà
iprimi otto livelli di
resistenza del pro-
gramma che avete
selezionato.
Iniziare a pedalare per iniziare il programma.
Ogni programma è diviso in diversi segmenti di
tempo di diversa lunghezza. (Il display principale
visualizzerà il tempo rimanente nel programma.)
Un livello di resistenza ed uno di andatura sono
programmati per ogni segmento. (Lo stesso livel-
lo di resistenza e/o di andatura possono essere
programmati per due o più segmenti consecu-
tivi.)
Il livello di resistenza
per il primo segmen-
to sarà mostrato
nella colonna lam-
peggiante Segmento
Attuale della
matrice. (I livelli di andatura non sono mostrati
nella matrice.) I livelli di resistenza per i prossimi
qualque segmenti saranno mostrati nelle colonne
sulla destra.
Quando rimangono solo tre secondi nel primo
segmento, sia la colonna Segmento Attuale che
lacolonna sulla destra lampeggeranno, si senti-
ranno una serie di toni,
etutti i livelli di resistenza
sisposteranno una colonna sulla sinistra .La
resistenza per il secondo segmento sarà poi
mostrata nella colonna del Segmento Attuale, e
la resistenza dei pedali cambierà automatica-
mente se viene programmato un livello di
resistenza diverso per il secondo segmento.
Mentre vi allenate, la barra della Zona d’Allena-
mento vi aiuterà a mantenere la vostra andatura
di pedalata vicino all’obbiettivo andatura per il
segmento attuale. Gli
indicatori accesi nella
barra vi mostreranno
l’andatura attuale. Se
un indicatore sulla
destra degli indicatori
accesi sta lampeg-
giando (vedere il dis-
egno a), dovete
aumentare la vostra
andatura. Se un indi-
catore sulla
sinistra di
qualsiasi indicatore
acceso sta lampeg-
giando (vedere il disegno b), dovete diminuire la
vostra andatura. Quando l’indicatore non sta lam-
peggiando, vuol dire che la vostra andatura cor-
risponde al livello di andatura del segmento
attuale. Importante: Gli obbiettivi andatura
sono intesi solo per dare motivazione. La vos-
tra andatura attuale può essere più lenta degli
obbiettivi andatura. Assicuraratevi di allenarvi
aun’andatura che sia comoda per voi.
Il programma continuerà in questo modo fino a
che il display principale mostra che non rimane
più tempo nel programma.
Nota: Durante il programma, potete cambiare la
resistenza del segmento attuale, se desiderato,
premendo i pulsanti Resistenza. Comunque,
quando inizia il segmento successivo, la
resistenza cambierà automaticamente se è stata
programmata una resistenza diversa per il seg-
mento successivo. Se smettete di pedalare per
diversi secondi, si sentirà un suono e il program-
ma pauserà. Per iniziare di nuovo il programma,
semplicemente ricominciare a pedalare.
3
2
1
Segmento Attuale
COME USARE I PROGRAMMI ALLENATORE
PERSONALE
a
b

16
Controllate i vostri progressi con i due display.
Vedere la fase 4 a pagina 13.
Misurare la frequenza cardiaca, se desiderato.
Vedere la fase 5 a pagina 14.
Accendere il ventilatore se desiderato.
Vedere la fase 6 a pagina 14.
Quando finite di allenarvi, la consolle si speg-
nerà automaticamente.
Vedere la fase 7 a pagina 14.
7
6
5
4

17

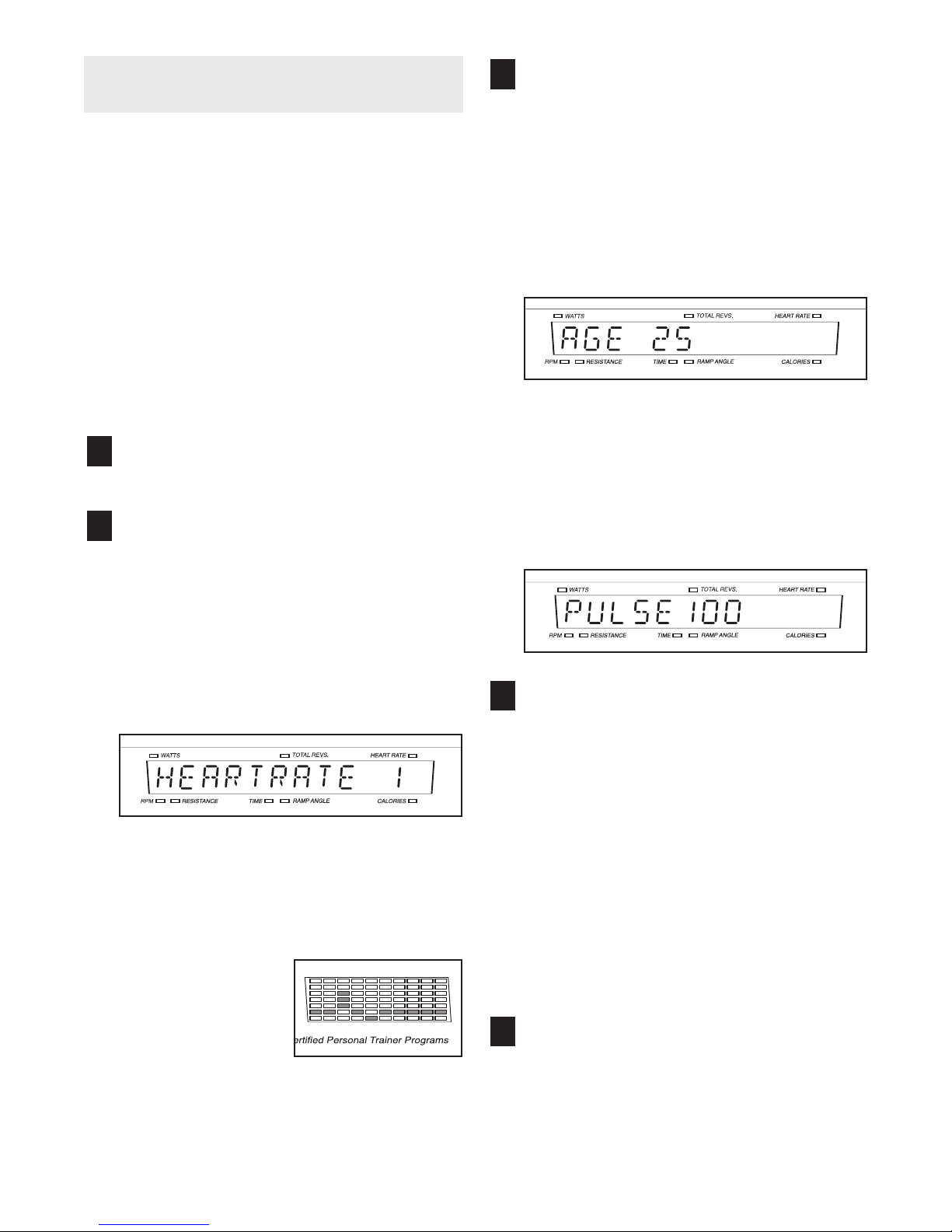

Il programma frequenza cardiaca 1 è stato progettato
per mantenere la vostra frequenza cardiaca tra il 50%
el’85% della vostra frequenza cardiaca massima sti-
mata mentre vi esercitate. Nota: La vostra frequenza
cardiaca massima viene calcolata sottraendo la vostra
età da 220. Per esempio, se avete 30 anni, la vostra
frequenza cardiaca massima stimata è 190 (220 – 30
=190).
Il programma frequenza cardiaca 2 è stato progettato
per mantenere la vostra frequenza cardiaca tra l’obbi-
ettivo frequenza cardiaca desiderata.
Seguire la fase sottostante per usare un programma
frequenza cardiaca.
Iniziare a pedalare per attivare la consolle.
Vedere la fase 1 a pagina 13.
Selezionare uno dei programmi frequenza
cardiaca.
Quando la consolle è accesa, viene selezionato
automaticamente il modo manuale. Per
selezionare un programma di frequenza cardia-
ca, premere ripetutamente il pulsante Selezione
Programma fino a che appariano nel display prin-
cipale le parole HEARTRATE 1 (Frequenza
Cardiaca 1) o HEARTRATE SELF SELECT (fre-
quenza cardiaca auto selezione).
Tre secondi dopo aver selezionato un program-
ma, sul display principale scorrono il nome del
programma selezionato e il tempo totale del pro-
gramma. Sul display principale inizierà a lampeg-
giare l’impostazione corrente dell’età.
Durante i programmi
frequenza cardiaca,
il display programma
mostrerà un grafico
che rappresenta la
vostra frequenza car-
diaca. Ogni volta che
un battito cardiaco viene individuato, apparirà un
ulteriore picco.
Inserire la vostra età o un obbiettivo frequen-
za cardiaca.
Qualora sia stato selezionato il programma
Frequenza cardiaca 1, sarà necessario immet-
tere l’età. e avete già inserito la vostra età, pre-
mere il pulsante Invio [ENTER] e andare alla
fase 4. Se non avete ancora inserito la vostra
età, premere ripetutamente il pulsante + o – per
inserire la vostra età, e dopo premere il pulsante
Invio. Una volta che avete inserito la vostra età,
verrà conservata nella memoria.
Qualora sia stato selezionato il programma
Auto Selezione, sarà necessario immettere la
frequenza cardiaca desiderata. (Vedere la tabella
della frequenza cardiaca a pagina 27 per indi-
cazioni sulla frequenza cardiaca). Per immettere
la frequenza cardiaca desiderata, premere
ripetutamente il pulsante + o –, quindi premere il
pulsante Invio.
Indossare il cardiofrequenzimetro del torace
otenere il sensore pulsazioni impugnatura.
Per usare il cardiofrequenzimetro del torace,
vedere a pagina 9.
Per usare il sensore pulsazioni impugnatura,
non è necessario tenere continuamente le
impugnature durante il programma. Comunque,
dovreste usare frequentemente le impugnature in
modo che il programma funzioni appropriata-
mente. Ogni volta che tenete le impugnature,
tenete le mani sui contatti metallici per
almeno 30 secondi. Nota: Quando non state
tenendo le impugnature, le lettere « PLS »
appariranno nel display destro al posto della vos-
tra frequenza cardiaca.
Per avviare il programma iniziare a pedalare.
Ogni programma frequenza cardiaca si compone
di 20 segmenti da un minuto. Per ogni segmento
èprogrammata una frequenza cardiaca da rag-
giungere. Nota: È possibile programmare la
medesima frequenza cardiaca per due o più seg-
menti consecutivi. Qualora sia stato selezionato il
5
4
3
2
1
COME USARE UNA PROGRAMMA FREQUENZA
CARDIACA

18
programma Auto Selezione, per tutti i segmenti è
programmata la medesima frequenza cardiaca.
Alla fine di ogni segmento, viene emessa una
serie di segnali acustici. Mentre si pedala, la con-
solle effettuerà un regolare confronto tra la fre-
quenza cardiaca dell’utente e quella impostata.
Qualora la frequenza cardiaca dell’utente sia
eccessivamente inferiore o superiore a quella
impostata, la resistenza dei pedali aumenterà o
diminuirà automaticamente per fare in modo che
il valore si avvicini a quello impostato.
Nota: Qualora la resistenza sia eccessiva o
insufficiente, sarà possibile regolarla premendo i
pulsanti Resistenza. Tuttavia, quando la consolle
effettua il confronto tra la frequenza cardiaca del-
l’utente e quella impostata, la resistenza potrà
cambiare automaticamente.
La barra Zone di
Allenamento
aiuterà l’utente a
mantenere un
passo costante
durante il pro-
gramma. Gli indi-
catori accesi nella
barra indicano il
passo effettivo.
Qualora un indica-
tore a destra degli
indicatori accesi
lampeggi (vedere disegno a), aumentare il
passo. Qualora un indicatore a sinistra degli indi-
catori accesi lampeggi (vedere disegno b),
diminuire il passo. Qualora non lampeggi alcun
indicatore, mantenere il passo corrente.
Importante: La barra Zone Allenamento è
volta esclusivamente a motivare l’utente.
Durante l’allenamento si consiglia di tenere
un passo confortevole.
Il programma continuerà in questo modo fino a
quando il display principale indicherà che il
tempo del programma è terminato.
Nota: Se si smette di pedalare per numerosi sec-
ondi, si udirà un segnale acustico e il programma
entrerà in pausa. Per riavviare il programma, è
sufficiente riprendere a pedalare.
Controllate i vostri progressi con i due display.
Vedere la fase 4 a pagina 13.
Accendere il ventilatore se desiderato.
Vedere la fase 6 a pagina 14.
Quando il programma è finito, la consolle si
spegnerà automaticamente.
Vedere la fase 7 a pagina 14.
8
7
6
b
a

19
Il programma watts è stato realizzato per mantenere
la vostra produzione di energia in prossimità del livello
che si selezionato. Seguire le fasi sottostanti per utiliz-
zare il programma Watts.
Iniziare a pedalare per attivare la consolle.
Vedere la fase 1 a pagina 13.
Selezionare il programma watts.
Ogni volta che la consolle viene accesa, la fun-
zione manuale sarà selezionata. Per selezionare
il programma Watts, premere il pulsante
Programma ripetutamente fino a che le parole
WATTS SELF SELECT (watts auto selezione)
appaiano nel display piccolo.
Durante il program-
ma watt, nella
matrice comparirà
una “W”.
Immettere il livello di potenza sviluppata
desiderato.
Qualora sia stato selezionato il programma watt,
sul display comparirà un livello di potenza svilup-
pata pari a 50 watt. Per modificare il livello di
potenza sviluppata desiderato, premere ripetuta-
mente il pulsante + o –, quindi premere il pul-
sante Invio [ENTER]. Il livello di potenza svilup-
pata può variare da 25 a 350 watt. Nota: All’avvio
del programma watt, ci sarà un periodo di riscal-
damento della durata di un minuto con un livello
di potenza sviluppata pari a 50 watt.
Avviare il programma.
Per avviare il programma, è sufficiente iniziare a
pedalare. Il programma watt si compone di 20
segmenti da un minuto. Alla fine di ogni segmen-
to, viene emessa una serie di segnali acustici.
Mentre si pedala, la consolle effettuerà un rego-
lare confronto tra la potenza sviluppata desidera-
to e quella impostata. Qualora la potenza svilup-
pata desiderato sia eccessivamente inferiore o
superiore a quella impostata, la resistenza dei
pedali aumenterà o diminuirà automaticamente
per fare in modo che il valore si avvicini a quello
impostato.
Il programma continuerà in questo modo fino a
quando il display principale indicherà che il
tempo del programma è terminato.
Nota: Se si smette di pedalare per numerosi sec-
ondi, si udirà un segnale acustico e il programma
entrerà in pausa. Per riavviare il programma, è
sufficiente riprendere a pedalare.
Seguite i vostri progressi con il display grande.
Vedere fase 4 a pagina 13.
Misurare la frequenza cardiaca, se desiderato.
Vedere fase 5 a pagina 14.
Accendere il ventilatore se desiderato.
Vedere fase 6 a pagina 14.
Quando finite di allenarvi, la consolle si speg-
nerà automaticamente.
Vedere fase 7 a pagina 14.
8
7
6
5
4
3
2
1
COME UTILIZZARE IL PROGRAMMA WATTS

20
Per utilizzare i CD iFIT.com, l’attrezzo ellittico essere
collegata al vostro lettore CD portatile, stereo, o com-
puter con lettore pagina 20 a 21 per le istruzioni per il
collegamento. Per utilizzare le videocassette
iFIT.com, l’attrezzo ellittico deve essere collegata al
vostro videoregistratore. Vedere a pagina 22 per le
istruzioni per il collegamento. Per utilizzare i program-
mi iFIT.com dal nostro sito internet, l’attrezzo ellittico
deve essere collegata al vostro computer. Vedere a
pagina 21 per.
COME COLLEGARE IL VOSTRO LETTORE CD
PORTATILE
Nota: Se il vostro lettore CD ha prese separate per
le cuffie [PHONES] e per la linea d’uscita [LINE
OUT], vedere le istruzioni A sottostanti. Se il vostro
lettore CD ha una sola presa, vedere istruzioni B.
A.Inserire un’estremità del cavo audio nella presa situ-
ata sotto la consolle. Inserire l’altra estremità del
cavo audio nella presa linea d’uscita del lettore CD.
Inserire le vostre cuffie nella presa cuffie.
B. Inserire un’estremità del cavo audio nella presa sit-
uata sotto la consolle. Inserire l’altra estremità del
cavo audio in una presa doppia. Inserire la presa
doppia nella presa cuffie del vostro lettore CD.
Inserire le vostre cuffie nell’altro lato della presa
doppia.
COME COLLEGARE IL VOSTRO STEREO
PORTATILE
Nota: Se il vostro stereo ha una presa d’uscita
audio [AUDIO OUT]ditipo RCA, vedere le
istruzioni A sottostanti. Se il vostro stereo ha una
presa linea d’uscita da 3,5mm, vedere istruzioni B.
Seil vostro stereo ha soltanto una presa cuffie,
vedere istruzioni C.
A. Inserire un’estremità del cavo audio nella presa sit-
uata sotto la consolle. Inserire l’altra estremità del
cavo audio nell’adattatore. Collegare l’adattatore ad
una presa uscita audio del vostro stereo.
B. Far riferimento al disegno soprastante. Inserire una
estremità del cavo audio nella presa sotto la con-
solle. Inserire l’altra estremità del cavo audio nella
presa linea d’uscita del vostro stereo. Non utilizzare
l’adattatore.
C. Inserire un’estremità del cavo audio nella presa situ-
ata nella presa sotto la consolle. Inserire l’altra
estremità del cavo audio in una presa doppia.
Collegare la presa doppia alla presa cuffie del
vostro stereo. Inserire le vostre cuffie nell’altro lato
della presa doppia.
COME COLLEGARE IL VOSTRO LETTORE CD,
VIDEOREGISTRATORE, O COMPUTER
A
LINE OUT
PHONES LINE OUT
PHONES
B
PHONES
PHONES
Cavo
Audio
Cuffie
A
A
LINE OUT
PHONES LINE OUT
PHONES
B
PHONES
PHONES
Cavo
Audio Presa
Doppia
Cuffie
B
A
C
PHONES
LINE OUT
AUDIO OUT
RIGHT
LEFT
B
Cavo Audio
Adattatore
A/B
A
C
PHONES
LINE OUT
AUDIO OUT
RIGHT
LEFT
B
Cavo
Audio
C
Presa
Doppia
Cuffie
