Heinner HTCH-440GBK User manual

TRADITIONAL COOKER HOOD
Model: HTCH-440GBK
www.heinner.ro
Telescopic cooker hood
Suction power: 325,1 m³/h
Color: black glass

www.heinner.com 65W, 50Hz, 220-240V
1
Before using the appliance, please read carefully this instruction manual and keep it for
future reference.
This instruction manual is designed to provide you with all required instructions related to
the installation, use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction manual carefully
before installation and usage.
I. INTRODUCTION
II.
II. CONTENT OF YOUR PACKAGE
III.
Telescopic cooker hood
User manual
Warranty card
Thank you for purchasing this product!

www.heinner.com 65W, 50Hz, 220-240V
2
III. SAFETY PRECAUTIONS
IV.
If this product has arrived damaged, please return for change or repair.
DO NOT INSTALL THIS APPLIANCE IF YOU FOUND IT DANAGED.
Children should be supervised to ensure that they do not play with the appliance.
This appliance is designed for domestic use only.
Any installation work must be carried out by a qualified electrician or competent
person.
There is a fire risk if cleaning is not carried out in accordance with the instructions.
Details concerning the method and frequency of cleaning are stated in the section .
“INSTALLATION AND MAINTENANCE”.
Do not pull on the connection cord, but rather on the plug, to separate the appliance
from the mains.
When cleaning the appliance, it must be off power first.
Important! Always switch off the electricity supply at the mains during installation and
maintenance such as light bulb replacement.
The cooker hood must be installed in accordance with the installation instructions and
all measurements followed.
Please dispose of the packing material carefully. Children are vulnerable to it.
Make sure the ducting has no bends sharper than 90 degrees as this will reduce the
efficiency of the cooker hood.
Cooker hood is for domestic use only.
Do not flambé under the cooker hood.
Do no try to use the cooker hood without the grease filters or if the filters are
excessively greasy!
The air must not be discharged into a flue that is used for exhausting fumes from
appliances burning gas or other fuels.
Do not leave frying pans unattended during use because overheated fats or oils might
catch fire.
Never leave naked flames under the cooker hood.
If the cooker hood is damaged, do not attempt to use.
If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualified persons in order to avoid a hazard.

www.heinner.com 65W, 50Hz, 220-240V
3
This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning use of the appliance in a
safe way and understand the hazards involved.
Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
Children should be supervised to ensure that they do not play with the appliance.
The plug must be accessible after installation for isolation in case of any emergency.
The minimum distance between the supporting surface for the cooking vessels on the
hob and the lowest part of the range hood shall be at least 65cm.
There shall be adequate ventilation of the room when the range hood is used at the
same time as appliances burning gas or other fuels
Clean your appliance periodically by following the method given in the chapter
MAINTENANCE
Regulations concerning the discharge of air have to be fulfilled.
Clean the grease filter every month can prevent any risk of fire.
The charcoal filter traps odours and must be replaced at least once a year depending
on how frequent the cooker hood used.
CAUTION: Accessible parts of the hood can become very hot during use with cooking
appliances.
Regarding the instructions for the all necessary spaces with dimensions, the method of
fixing and how the appliance is to be fixed to its support, thanks to refer to the section
“INSTALLATION AND FIXING”
Regarding the instructions for the bulbs replacement information, thanks to refer to
the section “Replacement of the bulb”

www.heinner.com 65W, 50Hz, 220-240V
4
IV. INSTALATION
METHOD A
1.Decide the location of the holes for fixing the cooker hood.
2.Install the L-shaped bracket on the top of the hood by two screws (4mm x 10mm)
3. The cooker hood is wall mounted by 4 screws (4mm x 30mm) and wall plugs.
Mount the cooker hood on the wall on the back of the cooker hood by 2 screws (4mm
x 30mm) and wall plugs. Then fix the cooker hood on the wall by 2 screws (4mm x
30mm) and wall plugs through the small L-shaped bracket.

www.heinner.com 65W, 50Hz, 220-240V
5
4.Fix the one-way-valve to the air outlet of the cooker hood.
METHOD B
1. Fix the one-way-valve to the air outlet of the cooker hood.
2. Mount the cooker hood

www.heinner.com 65W, 50Hz, 220-240V
6
If there is gap between the wall and the cooker hood, you may Install the L-shaped
bracket on the bottom of the hood by two screws (3 x 12mm).
The installation of the L-shaped bracket is optional.

www.heinner.com 65W, 50Hz, 220-240V
7

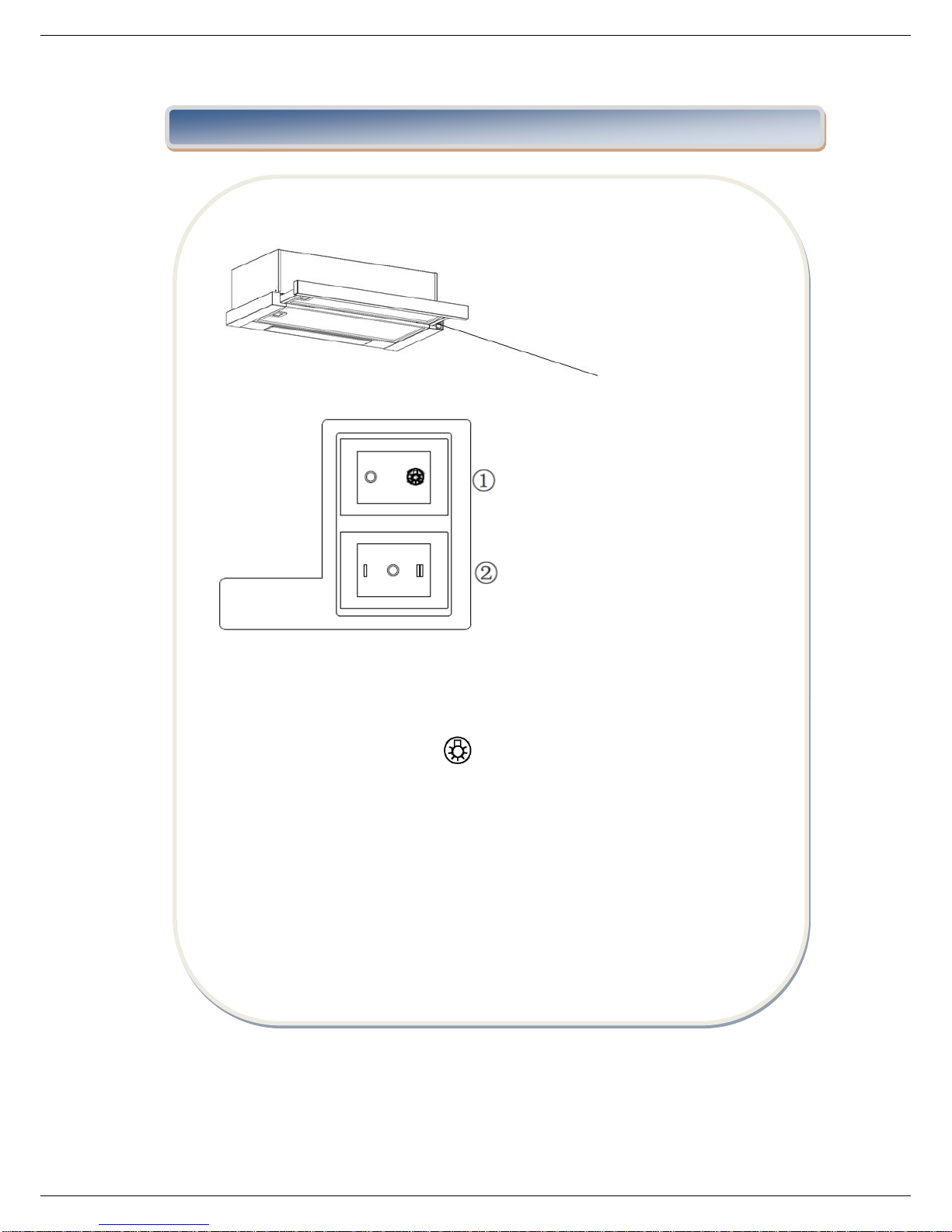

Rocker switch
1.Insert the power plug into the socket.
Connect the plug into the power.
Push switch ①to , the lamp will be on; push switch ①to “0”, the lamp
will be off.
Push the switch ② into “I、II”, the motor will be on “low、high” two speeds, push
into “0”, the motor will be off.
The power will be connected when pull out the front panel. Conversely, the power
will be automatically disconnected.
V. OPERATION

www.heinner.com 65W, 50Hz, 220-240V
8
VI. CLEANING AND MAINTENANCE
Charcoal bon Filter Replacement (not supplied)
(1) Slide the front part of the cooker hood.
(2) The al filter should be detached first. Press the lock and pull it downward.
(3) Take out the carbon filter by rotating the carbon filter anti-clockwise.
(4) Replace the new carbon filter.
Replacement of the bulb
Switch off the appliance and unplug it.
Slide the front part of the cooker hood.
The al filter should be detached first. Press the lock and pull it downward.
Push the light from inside and pull out the lamp wire from the terminal, and replace a
new one.

www.heinner.com 65W, 50Hz, 220-240V
9
Environment friendly disposal
You can help protect the environment!
Please remember to respect the local regulations: hand in the non-working electrical equipment’s to
an appropriate waste disposal center.
HEINNER is a registered trademark of Network One Distribution SRL. Other brands and product
names are trademarks or registered trademarks of their respective holders.
No part of the specifications may be reproduced in any form or by any means or used to make any
derivative such as translation, transformation, or adaptation without permission from NETWORK
ONE DISTRIBUTION.
Copyright © 2013 Network One Distribution. All rights reserved.
www.heinner.com, http://www.nod.ro
This product is in conformity with norms and standards of European Community
Importer: Network One Distribution
Marcel Iancu Street, no 3-5, Bucharest, Romania
Tel: [phone], www.heinner.com , www.nod.ro
MAINTENANCE
Before cleaning, switch the unit off and pull out the plug.
I. Regular Cleaning
Use a soft cloth moistened with hand-warm mildly soapy water or household cleaning
detergent. Never use metal pads, chemical, abrasive material or stiff brush to clean the unit.
II. Monthly Cleaning for filter
ESSENTIAL: Clean the filter every month can prevent any risk of fire.
The filter collects grease, smoke and dust…... so the filter is directly affecting the efficiency of
the cooker hood. If not cleaned, the grease residue (potential flammable) will saturate on the
filter. Clean it with household cleaning detergent.

www.heinner.com 65W, 50Hz, 220-240V
10
HOTĂ TRADIȚIONALĂ
Model: HTCH-440GBK
www.heinner.ro
Hotă telescopică
Capacitate de absorbție: 325,1 m³/oră
Culoare: negru

www.heinner.com 65W, 50Hz, 220-240V
11
Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni și păstrați-l pentru
consultări ulterioare.
Acest manual este conceput pentru a vă oferi toate instrucţiunile necesare referitoare la
instalarea, utilizarea şi întreţinerea aparatului.
Pentru utilizarea corectă şi în siguranţă a aparatului, vă rugam să citiţi cu atenţie acest
manual de instrucţiuni înainte de instalare şi utilizare.
III. INTRODUCERE
IV.
IV. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ
V.
Hotă telescopică
Manual de utilizare
Certificat de garanție
Vă mulțumim pentru achiziționarea acestui produs!

www.heinner.com 65W, 50Hz, 220-240V
12
V. MĂSURI DE SIGURANȚĂ
VI.
Dacă acest produs vă este livrat deteriorat, vă rugăm să îl returnați în vederea
înlocuirii sau reparării.
NU INSTALAȚI ACEST APARAT ÎN CAZUL ÎN CARE PREZINTĂ DETERIORĂRI.
Copiii trebuie supravegheați, astfel încât aceștia să nu se joace cu aparatul.
Acest aparat este destinat numai uzului casnic.
Toate lucrările de instalare trebuie efectuate de către o persoană calificată dau de către
un electrician.
Există riscul de producere a incendiilor în cazul în care curățarea nu se efectuează în
conformitate cu instrucțiunile.
Detaliile cu privire la metodele de instalare și frecvența de curățare sunt specificate în
secțiunea referitoare la
instalare și întreținere.
Nu trageți de cablul de alimentare pentru a deconecta aparatul de la sursa de
alimentare. Trageți numai de ștecăr.
Deconectați aparatul de la sursa de alimentare înainte de a-l curăța.
Important! În timpul efectuării operațiilor de instalare sau întreținere (cum ar fi
înlocuirea becului), opriți întotdeauna alimentarea cu energie electrică.
Hota trebuie instalată în conformitate cu instrucțiunile de instalare.
Vă rugăm să eliminați ambalajele cu grijă. Copiii sunt vulnerabili la acestea.
Asigurați-vă că tubulatura de evacuare nu are coturi la un unghi mai mic de 90 de
grade, deoarece acestea reduc eficiența hotei.
Hota este destinată numai uzului casnic.
Nu pregătiți sub hotă preparate flambate.
Nu încercați să utilizați hota fără filtrele de grăsime sau dacă filtrele sunt foarte
murdare.
Aerul evacuat nu trebuie eliberat într-un canal de fum pentru evacuarea gazelor arse în
urma utilizării altor aparate.
Nu lăsați tigăile nesupravegheate în timpul utilizării, deoarece grăsimile și uleiurile
supraîncălzite pot lua foc.
Nu lăsați niciodată surse de flacără deschisă sub hotă.
Dacă hota prezintă deteriorări, nu încercați să o utilizați.
Pentru evitarea pericolelor, în cazul în care cablul de alimentare este deteriorat, acesta
trebuie înlocuit de către producător, de către agentul său de service sau de persoane cu
o calificare similară.

www.heinner.com 65W, 50Hz, 220-240V
13
Aparatul poate fi utilizat de către copii cu vârste începând de la 8 ani şi de către
persoane cu capacităţi fizice, senzoriale sau mentale reduse, cu lipsă de experienţă sau
cunoştinţe, numai dacă acestea sunt supravegheate sau instruite în ceea ce priveşte
utilizarea în siguranţă a aparatului şi dacă înţeleg pericolele pe care le implică utilizarea.
Copiii nu au voie să se joace cu aparatul.
Curățarea și întreținerea nu trebuie efectuate de către copii nesupravegheați.
Copiii trebuie supravegheați, astfel încât aceștia să nu se joace cu aparatul.
Ștecărul trebuie să fie accesibil în vederea deconectării de la sursa de alimentare în caz
de urgență.
Atunci când hota este montată deasupra unei mașini de gătit cu gaze, distanța minimă
dintre suprafața de sprijin pentru vasele de gătit de pe plită și partea cea mai de jos a
hotei trebuie să fie de cel puțin 65 cm.
Atunci când hota cu evacuare este utilizată cu aparate care funcționează cu gaze sau alți
combustibili, trebuie asigurată o aerisire corespunzătoare a încăperii.
Curățați aparatul periodic, urmând metoda prezentată în capitolul ÎNTREȚINERE.
Trebuie respectate reglementările cu privire la evacuarea aerului.
Curățarea filtrului în fiecare lună previne riscul de incendiu.
Filtrul reține mirosurile și trebuie înlocuit cel puțin o dată pe an, în funcție de frecvența
de utilizare a hotei.
ATENȚIE! Componentele accesibile ale aparatului pot deveni foarte fierbinți în timpul
utilizării deasupra aparatelor de gătit.
Pentru instrucțiuni cu privire la distanțele și dimensiunile necesare, metoda de
montare și de fixare a aparatului pe suport, consultați secțiunea referitoare la instalare
și fixare.
Pentru instrucțiuni cu privire la distanțele și dimensiunile necesare, metoda de
montare și de fixare a aparatului pe suport, consultați secțiunea referitoare la instalare
și fixare.

www.heinner.com 65W, 50Hz, 220-240V
14
IV. INSTALARE
METODA A
1. Stabiliți pozițiile găurilor pentru fixarea hotei.
2. Montați suporturile în L în partea de sus a hotei, folosind două șuruburi (4mm x
10mm).
3. Hota se montează pe perete cu 4 șuruburi (4mm x 30mm) și dibluri. Fixați hota pe
perete prin montarea a 2 șuruburi (4mm x 30mm) și dibluri în partea din spate a hotei.
Apoi fixați hota pe perete cu 2 șuruburi (4mm x 30mm) și dibluri, prin suporturile în L.

www.heinner.com 65W, 50Hz, 220-240V
15
4. Montați supapa unidirecțională pe orificiul de evacuare al hotei.
METODA B
1. Montați supapa unidirecțională pe orificiul de evacuare al hotei.
2. Montați hota

www.heinner.com 65W, 50Hz, 220-240V
16
În cazul în care rămâne un spațiu între hotă și perete, puteți monta doua suporturi în L
suplimentare în partea de jos a hotei, cu 2 șuruburi (3 x 12mm).
Montarea suporturilor în L suplimentare este opțională.

www.heinner.com 65W, 50Hz, 220-240V
17
Întrerupător basculant
1. Introduceți ștecărul în priză.
Conectați ștecărul la sursa de alimentare
Puneți comutatorul ① în poziția , iar lampa se va aprinde; puneți
comutatorul ① în poziția „0”, iar lampa se va stinge.
Puneți comutatorul ② în pozițiile „I” sau „II”, iar motorul va funcționa la viteză
redusă sau viteză ridicată. Puneți comutatorul în poziția „0”, iar motorul se va opri.
Alimentarea aparatului va porni prin tragerea panoului frontal. Împingerea
panoului frontal va opri alimentarea în mod automat.
V. PUNERE ÎN FUNCȚIUNE

www.heinner.com 65W, 50Hz, 220-240V
18
VI. CURĂȚARE ȘI ÎNTREȚINERE
Înlocuirea filtrului cu cărbune activ (filtrul nu este furnizat)
(1) Glisați partea frontală a hotei.
(2) Filtrul din aluminiu trebuie deconectat primul. Apăsați sistemul de blocare și
trageți-l în jos.
(3) Scoateți filtrul cu cărbune activ prin rotirea acestuia în sens contrar acelor de
ceasornic.
(4) Înlocuiți filtrul cu unul nou.
Înlocuirea becului
Opriți aparatul și deconectați-l de la sursa de alimentare.
Glisați partea frontală a hotei.
Filtrul din aluminiu trebuie deconectat primul. Apăsați sistemul de blocare și trageți-l în
jos.
Împingeți lampa dinspre interior, scoateți cablul lămpii din bornă, apoi înlocuiți becul
defect cu unul nou.
Deschidere
Închidere
Filtre

www.heinner.com 65W, 50Hz, 220-240V
19
Eliminarea deșeurilor în mod responsabil față de mediu
Puteți ajuta la protejarea mediului!
Va rugăm sa respectați reglementările locale: predați echipamentele electrice nefuncționale unui
centru de colectare a echipamentelor electrice uzate.
HEINNER este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și
denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor
deținători.
Nicio parte a specificațiilor nu poate fi reprodusă, sub nicio formă și prin niciun mijloc, nici utilizată
pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul
prealabil al companiei NETWORK ONE DISTRIBUTION.
Copyright © 2013 Network One Distribution. Toate drepturile rezervate.
www.heinner.com, http://www.nod.ro
Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității Europene.
Importator: Network One Distribution
Str. Marcel Iancu, nr. 3-5, București, România
Tel: [phone], www.heinner.com , www.nod.ro
ÎNTREȚINERE
Înainte de curățare, opriți aparatul și scoateți ștecărul din priză.
I. Curățare periodică
Pentru curățare, utilizați o cârpă moale, umezită cu apă călduță și săpun sau detergent
pentru uz casnic. Nu utilizați pentru curățarea aparatului bureți metalici, substanțe
corosive/abrazive sau perii tari.
II. Curățarea lunară a filtrului
INFORMAȚII IMPORTANTE: Curățarea filtrului în fiecare lună previne riscul de incendiu.
Filtrul colectează grăsimea, fumul și praful, funcționarea acestuia influențând în mod direct
eficiența hotei. Dacă filtrul nu este curățat, grăsimea (care poate fi inflamabilă) se va
acumula în exces pe filtru. Curățați filtrul cu detergent pentru uz casnic.
