Helo Roxx Premium series User manual

SÄHKÖKIUAS:
ELAGGREGAT FÖR BASTU:
ELECTRIC SAUNA HEATER:
ELEKTRISCHES SAUNAHEIZGERÄT:
CHAUFFE-SAUNA ÉLECTRIQUE :
1107 –60 –040517
1107 –90 –040517
Ohjauskeskukset:
Styrcentraler:
Control panels:
Steuergeräte:
1601 –31 (RA –31) Trend)
1601 –33 (RA –33) Premium Wifi
7013509 314 SKLT 72 B
Käyttö- ja asennusohje HELO Roxx Premium
Bruks- och installationsanvisning HELO Roxx Premium
Product Manual HELO Roxx Premium
HELO Roxx Premium –Produkthandbuch
REWARD YOURSELF

SÄHKÖKIUAS:
1107 –60 –040517
1107 –90 –040517
230V –240V 1N~ / 2~
230V 3~
400V –415V 3N~
OHJAUSKESKUS:
1601 –31 (RA –31) Trend)
1601 –33 (RA –33) Premium Wifi
7013509 314 SKLT 72-1 A
Käyttö- ja asennusohje HELO Roxx Premium
REWARD YOURSELF

Sisällys
1.1 Tarkista ennen saunomista 3
1.2 Saunahuone 3
1.3 Käyttäjälle 3
1.4 Kiukaan ohjauslaitteiden käyttö 3
2. Kiukaan asennuksen valmistelu 4
2.1 Asennus 4
2.2 Asennuksen eri vaiheet 5
2.3 Tuntoelimen asennus lähelle koneellista tuloilmaventtiiliä 6
2.4 Tuntoelimen asennus kattoon 6
2.5 Lisä (Extra NTC) tuntoelimen asennus 6
2.6 Kiukaan suojaetäisyydet ja tuntoelimen asennus paikat 6
2.7 Kiukaan liittäminen sähköverkkoon 8
2.8 Sähkölämmityksen vuorottelu 8
2.9 Liitosjohdon kytkentärasian sijoitus saunassa 9
2.10 Kauko ohjaus 9
2.11 Kytkentäkaava 10
2.12 Suositeltava saunan ilmanvaihto 11
2.13 Saunan lämmitys 11
2.14 Kiuaskivet 12
2.15 Jos kiuas ei lämpene 12
2.16 Ovikytkin 13
2.17 Periaatekuva asennuksesta, kun ohjauskeskuksena on RA 33 Premium 14
2.18 BWT Tekniikka Roxx Premium kiukaassa 15
3. HELO Roxx Premium varaosalista 15
4. ROHS 16
Kuvat ja taulukot
Kuva 1 Kiukaan asennus seinätelineeseen 5
Kuva 2 Suojaetäisyydet ja tuntoelimen asennus paikat. 7
Kuva 3 Kytkentärasian sijoituspaikka 9
Kuva 4 RJ10 liittimien järjestys. 10
Kuva 5 Kytkentäkaava 10
Kuva 6 Suositeltava ilmanvaihto saunassa 11
Kuva 7 Ovikytkimen asento 13
Kuva 8 RJ 10 liittimen Pin -järjestys 13
Kuva 9 Periaatekuva asennuksesta 14
Taulukko 1 Suojaetäisyydet 6
Taulukko 2 Syöttökaapeli ja sulakkeet 8
Taulukko 3 Piirikortin RJ 10 liittimien 9
Taulukko 4 Ovikytkimen kytkentä 13
Taulukko 5 Helo Roxx Premium -kiukaan varaosat 15
2
Käyttö- ja asennusohje HELO Roxx Premium

1.1Tarkista ennen saunomista
1. Saunahuone on siinä kunnossa, että siellä voi saunoa.
2. Ovi ja ikkuna on suljettu.
3. Kiukaassa on valmistajan suosittelemat kivet ja että lämpövastukset ovat kivien peitossa
ja kivet harvaan ladottuja.
Kiukaan pääkytkin sijaitsee kiukaan pohjassa, edestä katsottuna oikealla puolella.
Pääkytkin on merkitty 0 –1 tarralla.
HUOM! Keraamisia kiviä ei saa käyttää.
1.2 Saunahuone
Saunan seinien ja katon tulee olla hyvin lämpöeristettyjä. Kaikki lämpöä varaavat pinnat ku-
ten tiili- ja rappauspinnat tulee eristää. Sisäverhoiluksi suositellaan puupaneelia. Mikäli sau-
nan verhoilussa on käytetty materiaalia, joka on hyvin lämpöä varaavaa (esim. erilaiset koris-
tekivet, tavallinen lasi, ym.) on muistettava, että tämä pinta lisää saunan esilämmitysaikaa,
vaikka saunahuone olisi muuten hyvin lämpöeristetty (kts. sivu 4, kohta 2 Kiukaan asennuk-
sen valmistelu).
1.3Käyttäjälle
Tätä laitetta voi käyttää lapsi 8 ikävuodesta ylöspäin, henkilö jolla on alentunut fyysinen ja
henkinen suorituskyky tai aistivamma tai henkilö jolla on vähän kokemusta tai tietoa laitteen
käytöstä vain jos henkilölle on annettu ohjeita laitteen turvallisesta käytöstä ja siihen liittyvistä
riskeistä. Lapset eivät saa leikkiä laitteen kanssa. Lapsi ei myöskään saa puhdistaa ja huol-
taa laitetta ilman valvontaa. (7.12 EN 60335-1:2012)
1.4Kiukaan ohjauslaitteiden käyttö
Katso erillisestä ohjauskeskuksen käyttöohjeesta.
Miellyttävät, pehmeät löylyt saavutetaan noin 70 °C:n lämpötilassa.
Lisätietoa saunomisesta: www.tylohelo.com
Ongelmatilanteissa ota yhteyttä valmistajan takuuhuoltoliikkeeseen. Takuuhuoltoliikelista
löytyy valmistajan kotisivuilta www.tylohelo.com
3
Käyttö- ja asennusohje HELO Roxx Premium

2. Kiukaan asennuksen valmistelu
Tarkista seuraavat seikat ennen kiukaan lopullista asentamista.
•Kiukaan tehon (kW) suhde saunan tilavuuteen (m3). Taulukossa 1 sivulla 6 on esitetty kiukaan tehoa vas
taavat tilavuussuositukset. Minimitilavuutta ei saa alittaa, eikä maksimitilavuutta ylittää.
•Saunan korkeuden tulee olla vähintään 1900 mm.
•Lämpöeristämätön ja muurattu kiviseinä lisää esilämmitysaikaa. Jokainen neliömetri rapattua katto- tai
seinäpintaa vastaa 1,2 m3lisäystä saunan tilavuudessa.
•Tarkista sivun 8 taulukosta 2 kohdasta, että sulakekoko (A) ja virransyöttökaapelin poikkipinta (mm²)
soveltuvat kiukaalle.
•Kiukaan ympärillä on oltava vähimmäissuojaetäisyydet sivun 7 ja taulukon 1 mukaisesti. Kiuas asennetaan
säätöjalkojen kanssa suoraan.
•Kiukaan ohjauslaitteiden ympärillä on oltava riittävästi tilaa eli ns. hoitokäytävä. Myös oviaukko voidaan katsoa
hoitokäytäväksi.
•Saunaan saa asentaa vain yhden kiukaan
2.1 Asennus
Kiuas asennetaan saunaan sivulla 7 olevia suojaetäisyyksiä noudattaen. Kiinnitysalustaksi ei riitä ohut paneeli;
kiinnitysalusta on vahvistettava paneelin taakse tulevalla laudalla. Sivulla 7 annettuja minimietäisyyksiä on nouda-
tettava, vaikka seinämateriaali olisi palamatonta ainetta.
Seiniä ja kattoa ei saa suojata kevytsuojauksella, kuten esimerkiksi kuituvahvisteisella sementtilevyllä, sillä se voi
aiheuttaa palovaaran.
Asenna kiuas niin päin, että arvokilpi ja varoitukset ovat luettavissa asennuksen jälkeenkin.
Ohjauskeskukset asennetaan saunahuoneen ulkopuolelle. Katso tarkemmat asennusohjeet ohjauspaneelien
asennus- ja käyttöohjeista.
Saunaan saa asentaa vain yhden kiukaan
4
Käyttö- ja asennusohje HELO Roxx Premium

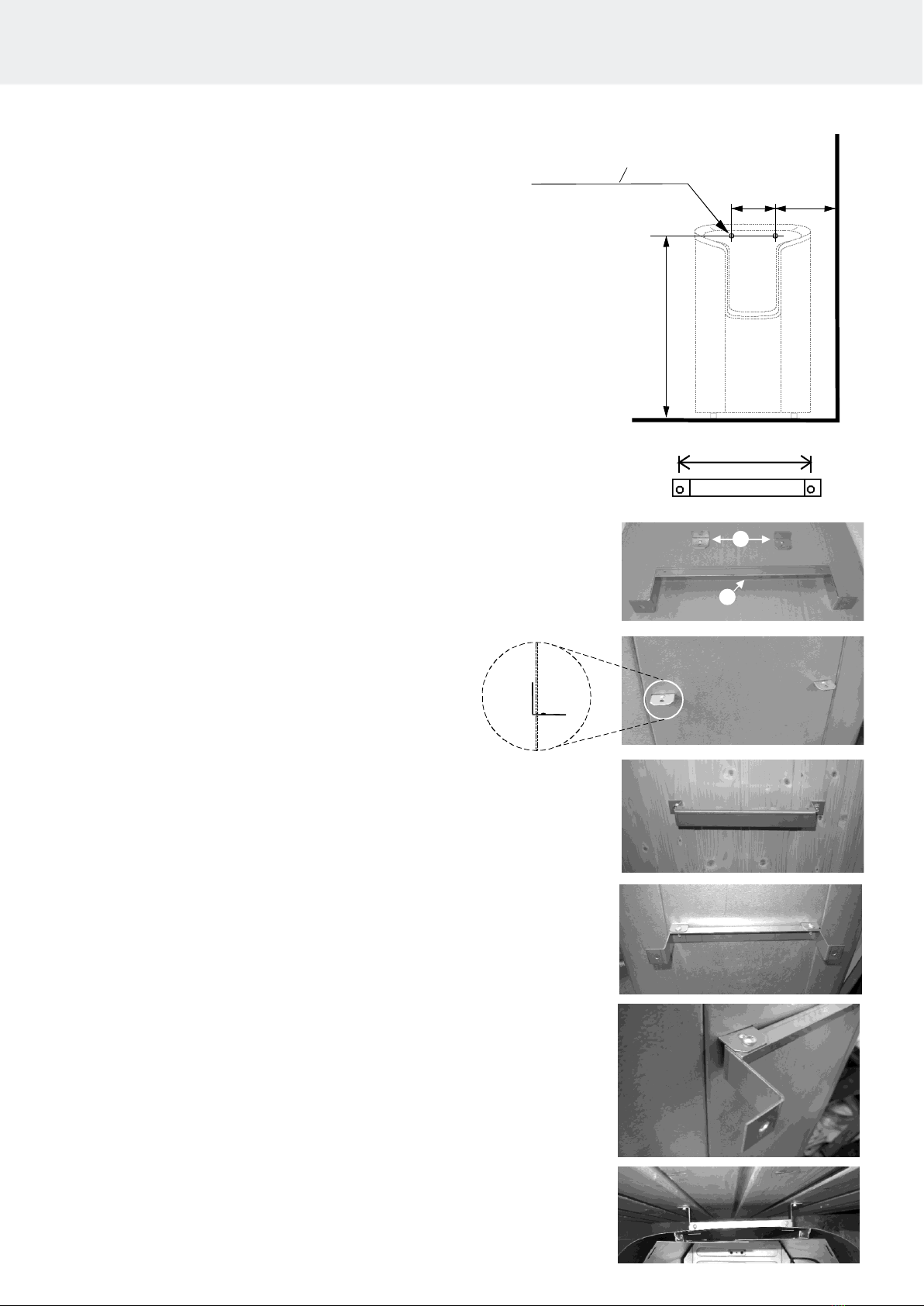

2.2 Asennuksen eri vaiheet
Kun säätöjalat ovat kierrettynä sisään, kiukaan seinätelineen
kiinnityskorkeuson 750 mm lattiasta. Säätöjaloissa on 15 mm
säätövara siltä varalta, että lattia on kalteva.
Tarkasta seinäkiinnityksen jälkeen, että molemmat säätöjalat
ovat tasaisesti lattiaa vasten.
Seinään tulevan telineen reikien välinen mitta on 240 mm.
Seinäkiinnityksen osat:
- kiukaan lukituspalat (A) 2 kpl
- seinäkiinnike (B) 1 kpl
- peltiruuvi 4,2 x 13 mm 2 kpl
- kansiruuvi 6 x 40 mm 2 kpl
Pujota kiukaan lukituspalat (A) kiukaan takalevyssä oleviin
aukkoihin niin, että sisään menevä osa kääntyy ylöspäin.
Kiinnitä seinäteline (B) seinään niin päin, että reiät joihin
lukituspalat kiinnitetään tulevat ylöspäin. Teline voidaan
kiinnittäämyös suoraan kiukaaseen.
Merkitse ruuvien paikat seinään etukäteen ja poraa
tarvittaessa
pienet esireiät, jonka jälkeen kiinnitä kiuas mukana
tulevilla ruuveilla seinään.
Kuvassa näkyy, miten seinätelineen tulee olla
kiinnitettynä kiukaaseen.
Kiukaassa olevat osat kiinnitetään peltiruuveilla
seinätelineeseen.
Kuva 1 Kiukaan asennus seinätelineeseen
A
B
Poran halk. o 3,5 mm
Min 750 mm Max 765 mm
Min.
240 mm
240
240mm
240mm
5
Käyttö- ja asennusohje HELO Roxx Premium

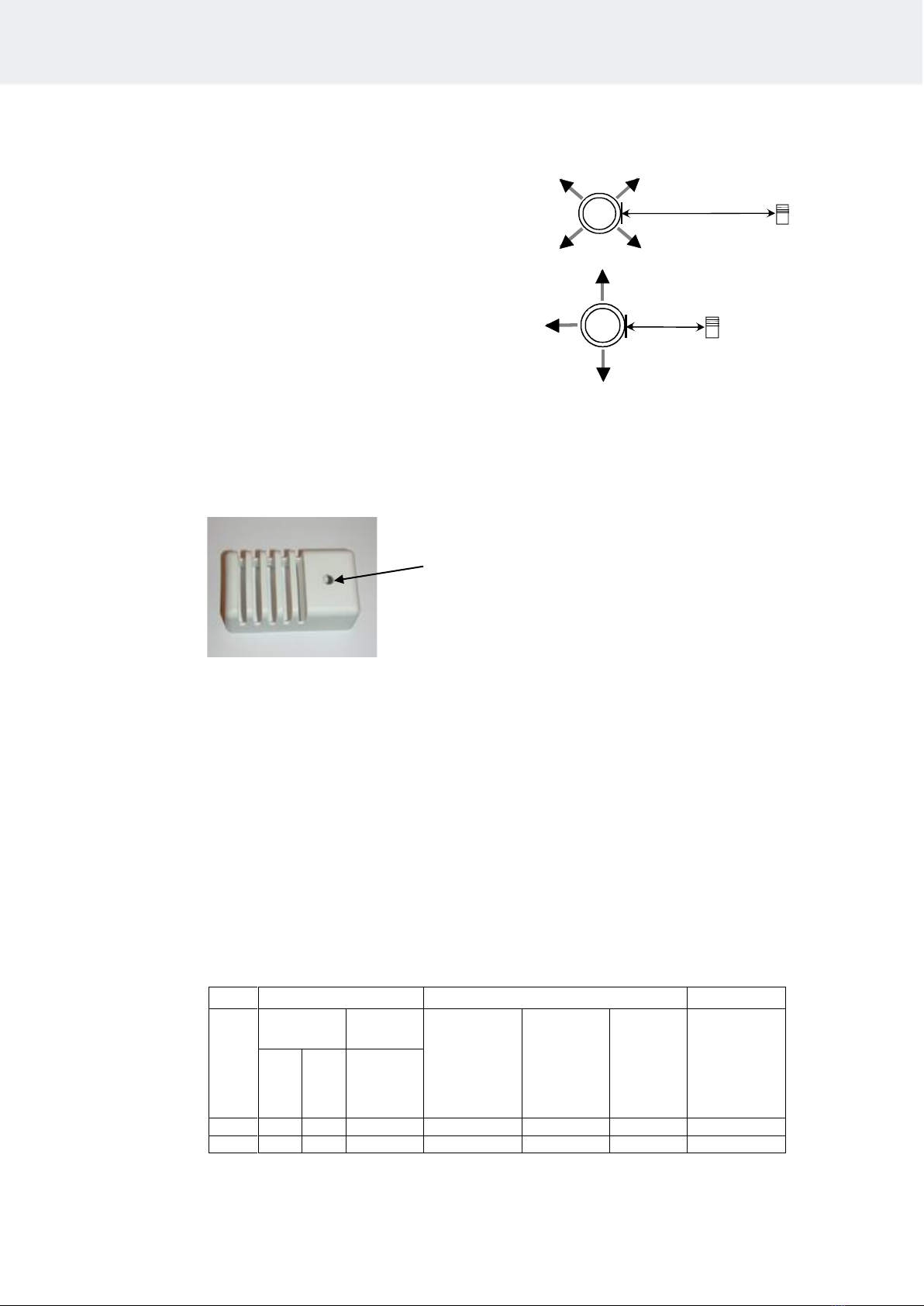

2.3 Tuntoelimen asennus lähelle koneellista tuloilmaventtiiliä
Saunahuoneen ilman pitäisi vaihtua 6 kertaa tunnissa.
Tuloilmaputken halkaisija tulisi olla 50 –100 mm.
Ympäriinsä (360°) puhaltava tuloilmaventtiili on
oltava vähintään 1000 mm päässä tuntoelimestä.
Tuloilmaventtiili joka on varustettu suuntauslevyllä
(180°) on oltava vähintään 500 mm päässä tuntoeli-
mestä. Ilmapuhallus ei saa mennä kohti tuntoelintä.
2.4 Tuntoelimen asennus kattoon
Kattoasennuksessa tuntoelimen koteloon on porattava 5mm reikä jotta mahdollinen kerääntynyt vesi pääsee
poistumaan.
Anturiin ei saa kohdistaa suoraa vesisuihkua eikä heittää siihen vettä kauhalla.
2.5 Lisä (Extra NTC) tuntoelimen asennus
Lisä tuntoelin OLET 31 kytketään piirikortille RJ10 liittimeen Ext NTC, katso kytkentäkaavasta. Lisä tuntoelin
asennetaan saunan seinälle maksimissaan 500 mm katosta. Kun lisä tuntoelin on kytketty piirikortille, kytkeytyy
se automaattisesti toimintaan. Tällöin ohjauspaneelin lämpötila näyttämä on lisä tuntoelimen paikan kohdalta.
Kiukaan yläpuolelle asennettuun varsinaiseen tuntoelimeen jää ainoastaan lämpötilan rajoitinpiiri ja maksimi läm-
pötilamittaus joka estää lämpötilan ylityksen yli 110°C:en. Vaikka ohjauspaneelista asetetaan lämpötilaksi 110°C
saavutetaan ohjauspaneelin näyttämäksi maksimissaan n. 90°C, koska varsinainen tuntoelin kiukaan yläpuolella
katkaisee maksimilämpötilan joka on 110°C. Lämpötila asetus säädetään saunojan mieltymyksen mukaan joka
tavallisesti on 70 –80°C.
2.6 Kiukaan suojaetäisyydet ja tuntoelimen asennus paikat
Taulukko 1 Suojaetäisyydet
Teho
Löylyhuone
Kiukaan minimi etäisyydet
Kivimäärä
kW
Tilavuus
Korkeus
Sivupinnasta
A
mm
Etupinnasta
D
mm
Kattoon
F
mm
n. kg
min.
m³
max.
m³
min. mm
6,0
5
10
1900
100
300
1070
38
9,0
9
13
1900
100
350
1070
38
360° 1000 mm
180° 500 mm
Tuntoelin
Tuntoelin
ø5 mm
6
Käyttö- ja asennusohje HELO Roxx Premium

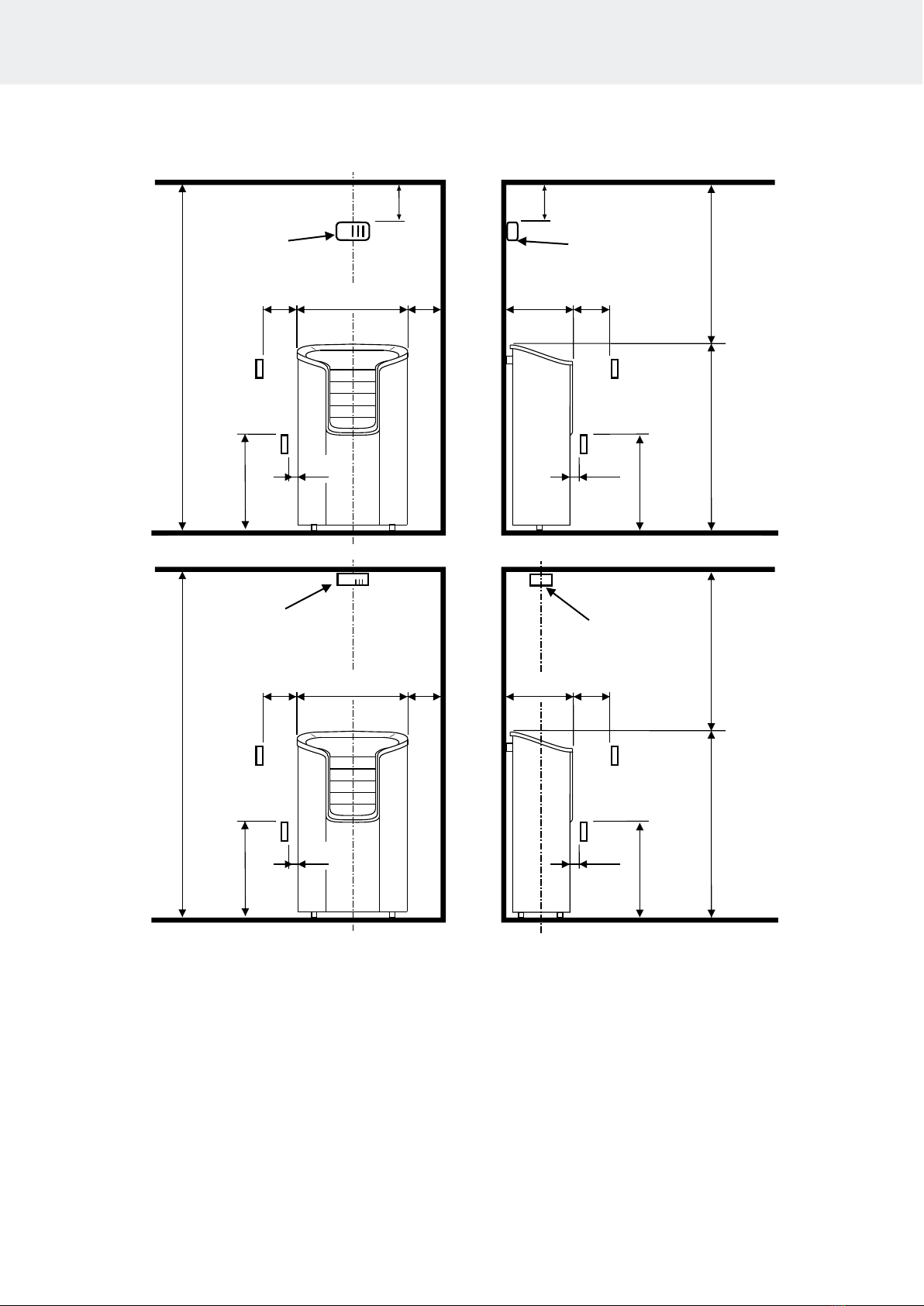

Kuva 2 Suojaetäisyydet ja tuntoelimen asennus paikat.
-Tuntoelin OLET 31 seinä asennus, 40mm katosta keskellä kiuasta.
-Kattoasennus, kiukaan yläpuolella keskellä kiuasta. Tuntoelimen asennus muihin paikkoihin on kielletty.
100 490 100
10
280 D
10
40
100 490 100
10
280 D
10
40
Tuntoelin
OLET 31
Tuntoelin
OLET 31
Tuntoelin
OLET 31
Tuntoelin
OLET 31
MIN. mm
MIN. mm
MIN. mm
MIN. mm
830mm 1070mm
A A
A A
max 450mm
max 450mm
max 450mm
max 450mm
830mm 1070mm
min 1900
min 1900
F F
7
Käyttö- ja asennusohje HELO Roxx Premium

2.7 Kiukaan liittäminen sähköverkkoon
Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassaolevien määräysten mukaisesti.
Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66) johtoa tai
laadultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien (merkkilamppu, sähkö-
lämmityksen vuorottelu) pitää olla vastaavaa tyyppiä. PVC-eristeistä johtoa ei saa käyttää kiukaan liitosjohtona.
Liitäntäjohtona voidaan myös käyttää useampinapaista (esim. 7-nap.) johdinta, kun jännite on sama. Silloin kun
erillistä ohjausvirtasulaketta ei ole, kaikkien johtojen poikkipinnan pitää olla sama eli etusulakkeen mukainen.
Saunan seinällä oleva kytkentärasian tulisi sijaita vähintään kiukaalle ilmoitetun suojaetäisyyden päässä. Rasian
sijoituskorkeus saa olla enintään 500 mm lattiasta. Katso sivu 9. Kuva 3 Liitosjohdon kytkentärasian sijoitus
saunassa
Jos kytkentärasia on yli 500 mm:n etäisyydellä kiukaasta, voidaan kytkentärasia sijoittaa korkeintaan 1000 mm:n
korkeudella lattiasta.
Teho
kW
Kiukaan
liitäntäkaapeli
H07RN –F/ 60245
IEC 66
mm²
400-415V 3N~
Sulake
A
Kiukaan
liitäntäkaapeli
H07RN –F/ 60245
IEC 66
mm²
230V 3~
Sulake
A
Kiukaan
liitäntäkaapeli
H07RN –F/ 60245
IEC 66
mm²
230V-240V 1N~ / 2~
Sulake
A
6,0
5 x 1,5
3 x 10
4 x 2,5
3 x 16
3 x 6
1 x 35
9,0
5 x 2,5
3 x 16
4 x 6
3 x 25
----------
--------
Taulukko 2 Syöttökaapeli ja sulakkeet
HUOM! Saunan valo-ohjaus piirikortilta on tarkoitettu resistiiviselle kuormalle (hehkulamput). Piirikortin rele ei
kestä kapasitiivista virtakuormaa (hakkurivirta lähteet). Jos käytetään valoja joissa on muuntaja esim. led tai
halogen lamput, on kiukaan piirikortin releohjaukseen kytkettävä erillinen rele tai kontaktori valojen ohjaukseen.
Kiukaan eristysresistanssi:
Kiukaan vastuksiin voi esimerkiksi varastoinnin aikana imeytyä kosteutta ilmasta.
Tämä saattaa aiheuttaa vuotovirtaa. Kosteus poistuu muutaman lämmityskerran jälkeen. Älä kytke kiukaan
sähkösyöttöä vikavirtakytkimen kautta.
Kiukaan asennuksessa on kuitenkin aina noudatettava voimassa olevia sähköturvallisuusmääräyksiä.
2.8 Sähkölämmityksen vuorottelu
Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.
Kiukaassa on liittimet (merkitty N - 55) sähkölämmityksen vuorottelun ohjausta varten. Liittimissä N –55 ja vas-
tuksissa on jännite (230V) samanaikaisesti. Kiukaassa oleva saunatermostaatti ohjaa myös lämmityksen vuorot-
telua eli asunnon lämmitys kytkeytyy, kun saunatermostaatti katkaisee virran kiukaalta.
Irrota vedonpoistimen mutteri ja kumi.
Halkaise läpiviennin kumi reiän kohdalta
pystysuunnassa. Vie ohjauspaneelin ja
tuntoelimen OLET 31 kaapelit vedon-
poistimen läpi ja pujota halkaistuun
reikiin.
Kiristä vedonpoistonippa.
8
Käyttö- ja asennusohje HELO Roxx Premium

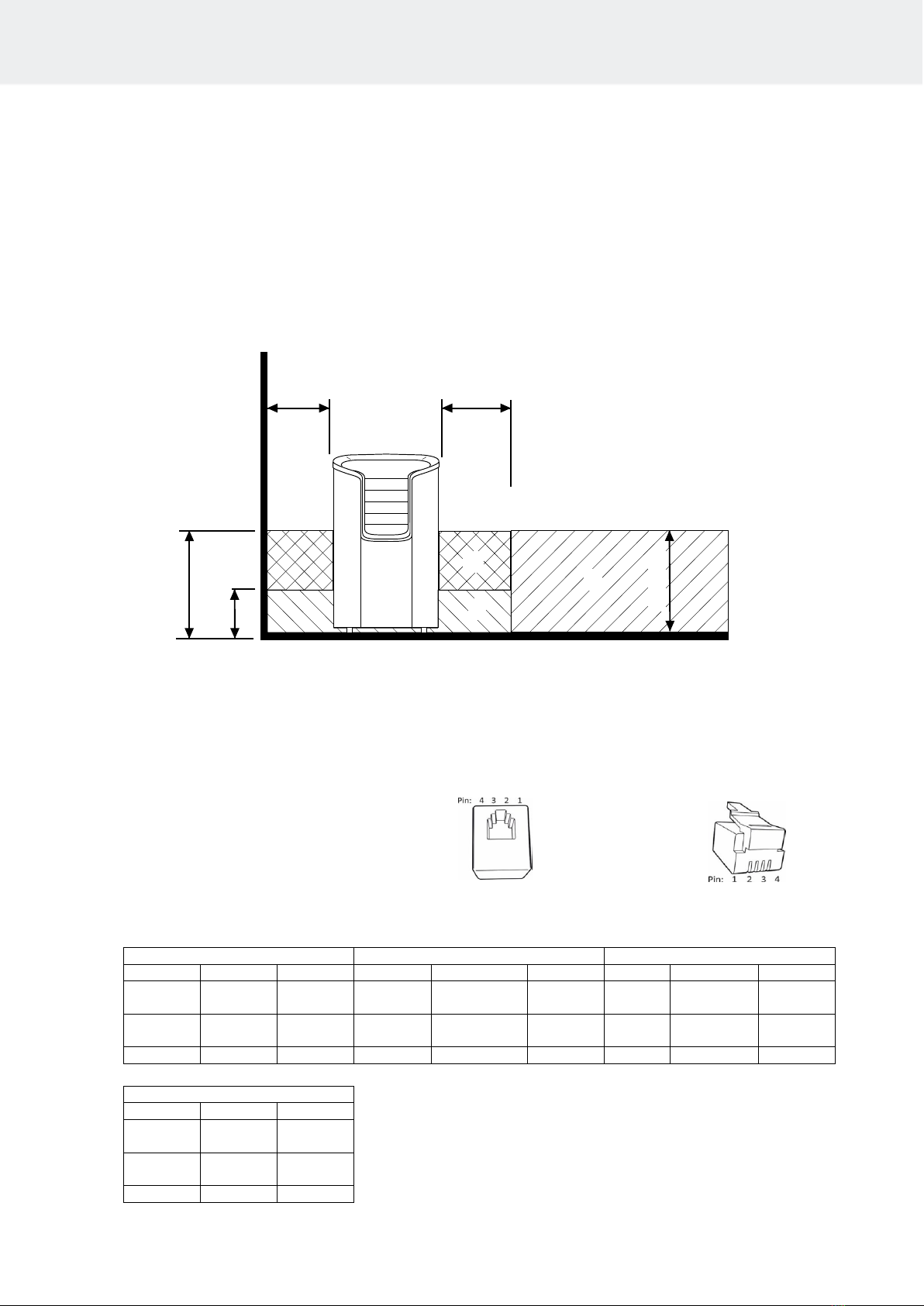

2.9 Liitosjohdon kytkentärasian sijoitus saunassa
A = Ilmoitettu vähimmäissuojaetäisyys
1. Suositeltava kytkentärasian sijoituspaikka.
2. Tällä alueella tulisi käyttää silumiinirasiaa.
3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa.
Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia (T 170 °C).
Kytkentärasian luo pitää olla esteetön pääsy. Sijoitettaessa rasia alueille 2 ja 3 on selvitettävä paikallisen
energialaitoksen ohjeet ja määräykset.
Kuva 3 Kytkentärasian sijoituspaikka
2.10 Kauko ohjaus
Kiuasta voidaan kauko-ohjata kytkemällä piirikortin RJ10 liittimiin 3 ja 4 sulkeutuva kosketintieto, joka voi olla
myös pulssi toiminen. Suositeltava kaapelin koko on AWG 24 tai 26. AWG 24 kaapelin maksimipituus on 200m käytettäessä
Trend ohjainta. AWG 26 kaapelin maksimipituus on 130 m käytettäessä Trend ohjainta.
Piirikortin RJ liittimet
HUOM! Väärinkytkentä voi rikkoa piirikortin.
Lisä tuntoelin (NTC)
Kauko-ohjaus kytkin (Ext switch)
Ovikytkin (Door switch)
Pin 1
Pin 1
Pin 1
Pin 2
NTC 10
kOhm
3,3 V
Pin 2
Pin 2
Hälytys led
GND
Pin 3
NTC 10
kOhm
CPU
Pin 3
To switch
GND
Pin 3
Ovikytkin
GND
Pin 4
Pin 4
To switch
12 VDC
Pin 4
Ovikytkin
12 VDC
Tuntoelin sensori (Sec/NTC)
Pin 1
Rajoitin
GND
Pin 2
NTC 10
kOhm
3,3 V
Pin 3
NTC 10
kOhm
CPU
Pin 4
Rajoitin
10V
Piirikortin RJ10 liittimen Pin -järjestys
RJ10 liittimen Pin -järjestys
Taulukko 3 Piirikortin RJ 10 liittimien
kytkentäjärjestys
200 mm
A
500 mm
500 mm
1.
2.
3.
A
2.
3.
9
Käyttö- ja asennusohje HELO Roxx Premium

2.11 Kytkentäkaava
Ohjauspaneelin
RJ 10 liittimet
Kuva 4 . RJ10 liittimien järjestys.
Tuntoelin, Ovikytkin, Kauko-ohjaus, Lisä NTC
ON
OFF 1 2 3 4 5 6
Dippi kytkimen asennot
kiuas käytössä
Kuva 5. Kytkentäkaava
354 SKLT 20 A
12 3 6
4 5
6, - kW230 V 3~0 9,0
L1 L2 L3
N
12 3 6
4 5
6, kW 230V 1N~ / 2~0
L1 / N L2
12 3 6
4 5
6, - kW400 V 3N~0 9,0
L1 L2 L3
X1
X2
10OLEA 3
Light
X13
X14
X11
X12 Sec/ NTC
Door
Switch
Ext
Switch
Ext
NTC
Control
panel
X5
X6
X3
X4
X9
X10
X7
X8
X17
X18
X15
X16 Aux0
RJ45
2
3
1
1.
2.
N N N 55
9.3.
K1
T1 AH
F1
T3,15 AH
F2
K2
1. Syöttö / Nätet / Stromnetz / Powerinput. / Puissanceabsorbée / Vermogensingang / Entradade
alimentación /
2. Sähkölämmityksen vuorottelu / Alternering med elvärme/ Signal kontakt / Signal contact / Contac t
du signal / Signaalcontact / Contacto señal /
3. Saunavalo / Bastu belysning / Saunabeleuchtung / Sauna light / Éclairage du sauna /
Saunaverlichting / Luz de sauna /
4. Ohjauskeskus/ Styrpanel / Steuergerät / Control panel. / Panneau decommande / Bedieningspaneel
Panel de control /
5. Tuntoelin / Sensor/ Fühler/ Sensor/ Capteur/ Sensor / Czujnik/
6. Ovikytkin / Dörrströmbrytare / Doorswitch / Türschalter/ Interrupteur de porte/ Interruptord e puerta /
7. On/Off- painonappi / On/Off-Knapp / On/Off-Push button / Ein/Aus-Taste / Bouton-poussoir marche/arrêt
Pulsadorde encendido / apagado / / Drukknop Aan/UitOn/Off / On/off nacisnąć przyciskKнопка
8. Tuntoelin extra / Sensorextra / Fühler extra/ Capteur appoint / Dodatkowy czujnik / дополнительный датчик
9. Tuuletin / Fläkt / Ventilator / Fan max, 100W / вентилятор
Входное напряжение / Wejście zasilania.
Пульт управления / Panel sterujący Датчик
Двер ной выключатель / Rozłącznik na drzwiach
/ Styk sygnalizacjiсигнальный контакт
Выход для освещения / Oświetlenie sauny
4.
5.
6.
7.
8.
Aux 1
Aux 2
10
Käyttö- ja asennusohje HELO Roxx Premium

2.12 Suositeltava saunan ilmanvaihto
Kuva 6 Suositeltava ilmanvaihto saunassa
1. Saunahuone 3. Sähkökiuas 5. Poistohormi tai kanava
2. Pesuhuone 4. Poistoilmaventtiili 6. Saunahuoneen ovi
7. Tähän voidaan laittaa myös tuuletusventtiili, joka pidetään kiinni saunaa lämmitettäessä ja kylvettäessä
A- alueelle voidaan sijoittaa raitisilman sisääntuloventtiili. Tässä on huomioitava, että sisään tuleva raitisilma ei
häiritse (jäähdytä) katonrajassa olevaa kiukaan termostaattia.
B- alue on raitisilman sisääntuloalue, kun saunassa ei ole koneellista ilmanvaihtoa. Tässä tapauksessa poistoil-
maventtiili sijoitetaan vähintään 1 m korkeammalle kuin sisään tuleva venttiili.
C- ALUEELLE EI SAA ASENTAA RAITISILMAN SISÄÄNTULOVENTTIILIÄ, JOS KIUASTA OHJAAVA TERMO-
STAATTI ON MYÖS ALUEELLA C.
2.13 Saunan lämmitys
Varmista ennen kiukaan päälle kytkemistä, että sauna on siinä kunnossa, että siellä voi saunoa. Kun lämmität
saunaa ensimmäistä kertaa, kiuas saattaa lämmetessään erittää hajua. Mikäli näin tapahtuu, kytke kiuas hetkeksi
pois päältä ja tuuleta sauna. Sen jälkeen voit kytkeä kiukaan uudelleen päälle.
Saunan lämmitys tulisi aloittaa noin tunti ennen kylpemistä, jotta kivet ehtivät lämmetä kunnolla ja saunahuoneen
lämpötila tasaantua.
Miellyttävät, pehmeät löylyt saavutetaan noin 70 °C:n lämpötilassa.
Ongelmatilanteissa ota yhteyttä valmistajan takuuhuoltoliikkeeseen.
Kiukaan päälle ei saa asettaa esineitä eikä sen päällä tai läheisyydessä kuivattaa vaatteita.
55
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm
11
Käyttö- ja asennusohje HELO Roxx Premium

2.14 Kiuaskivet
Hyvien kiuaskivien tulisi täyttää seuraavat ehdot:
- Kivien tulisi kestää hyvin lämpöä ja löylyveden höyrystymisestä aiheutuvia lämmönvaihteluja.
- Kivet tulisi vielä pestä ennen käyttöä, jotta hajuja ja pölyä ei pääse ilmaan.
- Kivissä tulisi olla epätasainen pinta, jolloin vesi ”tarttuu” kiven pintaan ja höyrystyy tehokkaammin.
- Kivet tulisi olla kooltaan riittävän suuria (50 - 80 mm), jotta ilma kulkee hyvin kivitilan läpi. Näin
vastukset kestävät kauemmin ehjinä.

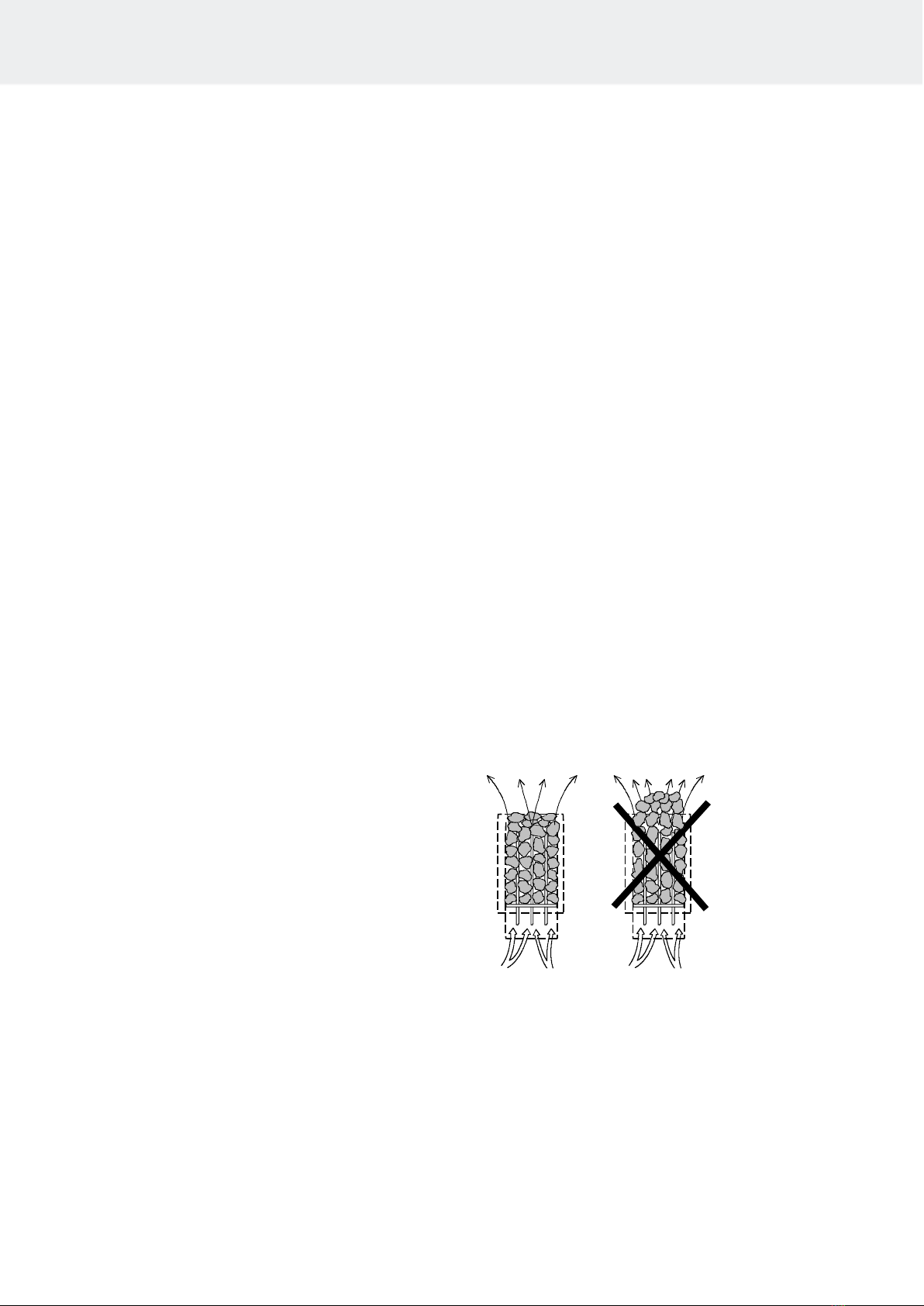

- Kivet tulisi latoa harvaan, jotta ilmankierto kivitilan läpi olisi mahdollisimman hyvä. Vastuksia ei saa
kiilata yhteen eikä runkoa vasten.
- Kivitila on tyhjennettävä riittävän usein, vähintään kerran vuodessa yksityisessä käytössä, jolloin pienet
ja rikkoontuneet kivet poistetaan ja uusia kiviä laitetaan tilalle.
- Yleisessä käytössä kivitila on tyhjennettävä vähintään joka toinen kuukausi.
- Kivet ladotaan siten, että vastukset peittyvät. Vastusten päälle ei tule kuitenkaan latoa suurta kivikekoa.
Sopiva kivimäärä löytyy sivun 6 taulukosta 1. Kivipakkauksessa mahdollisesti olevia pieniä kiviä ei tule
laittaa kiukaaseen.
- Takuu ei korvaa vikoja, jotka aiheutuvat pienien ja tiukkaan ladottujen kivien estäessä ilmankierron
kiukaan kivitilan läpi.
- Keraamisia kiviä ei saa käyttää. Keraamiset kivet voivat vaurioittaa kiuasta. Kiukaan takuu ei kata
syntyneitä vaurioita.
- Vuolukivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- Laavakivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- KIUASTA EI SAA KÄYTTÄÄ ILMAN KIVIÄ
2.15 Jos kiuas ei lämpene
Mikäli kiuas ei lämpene, tarkista että
- virta on kytkettynä.
- kiukaan etusulakkeet ovat ehjät.
- onko ohjauspaneelissa virheilmoitusta viasta. Jos ohjauspaneelissa on virheilmoitus, lue ohjauspaneelin
käyttöohje.
HENKILÖN, JOKA KIUKAAN ASENNUKSEN SUORITTAA, TULEE JÄTTÄÄ TÄMÄ OHJE HUONEISTOON ELI
TULEVALLE KÄYTTÄJÄLLE.
12
Käyttö- ja asennusohje HELO Roxx Premium

3
4
2.16 Ovikytkin
Ovikytkimellä tarkoitetaan määräyksien mukaista saunan ovessa olevaa kytkintä. Ovikytkin vaaditaan yleisissä ja
yksityiskäytössä olevissa saunoissa, sellaisissa saunoissa joissa kiukaan päälle kytkentä voidaan tehdä muualta kuin
itse saunasta, esim. On / Off painonapilla tai vastaavalla tavalla.
Mikäli ovi avataan ennen lämmitysjakson alkamista, (ennakko ajastimella asetettu kiukaan lämmitys) menee automaat-
tikäyttö (kaukokäyttö) pois päältä 1 minuutin kuluttua ja vaatii oven sulkemisen ja uudelleen käynnistämisen ohjauspa-
neelista.
Mikäli kiukaan päällä olo aikana ovi jää auki yli 5 minuutin ajaksi, kytkeytyy kiuas pois päältä automaattisesti.
Kiuas saadaan päälle uudelleen ohjauspaneelista oven sulkemisen jälkeen. Häiriö merkkivalo alkaa vilkkumaan mikäli
sellainen on kytketty, katso alla kytkentäohje.

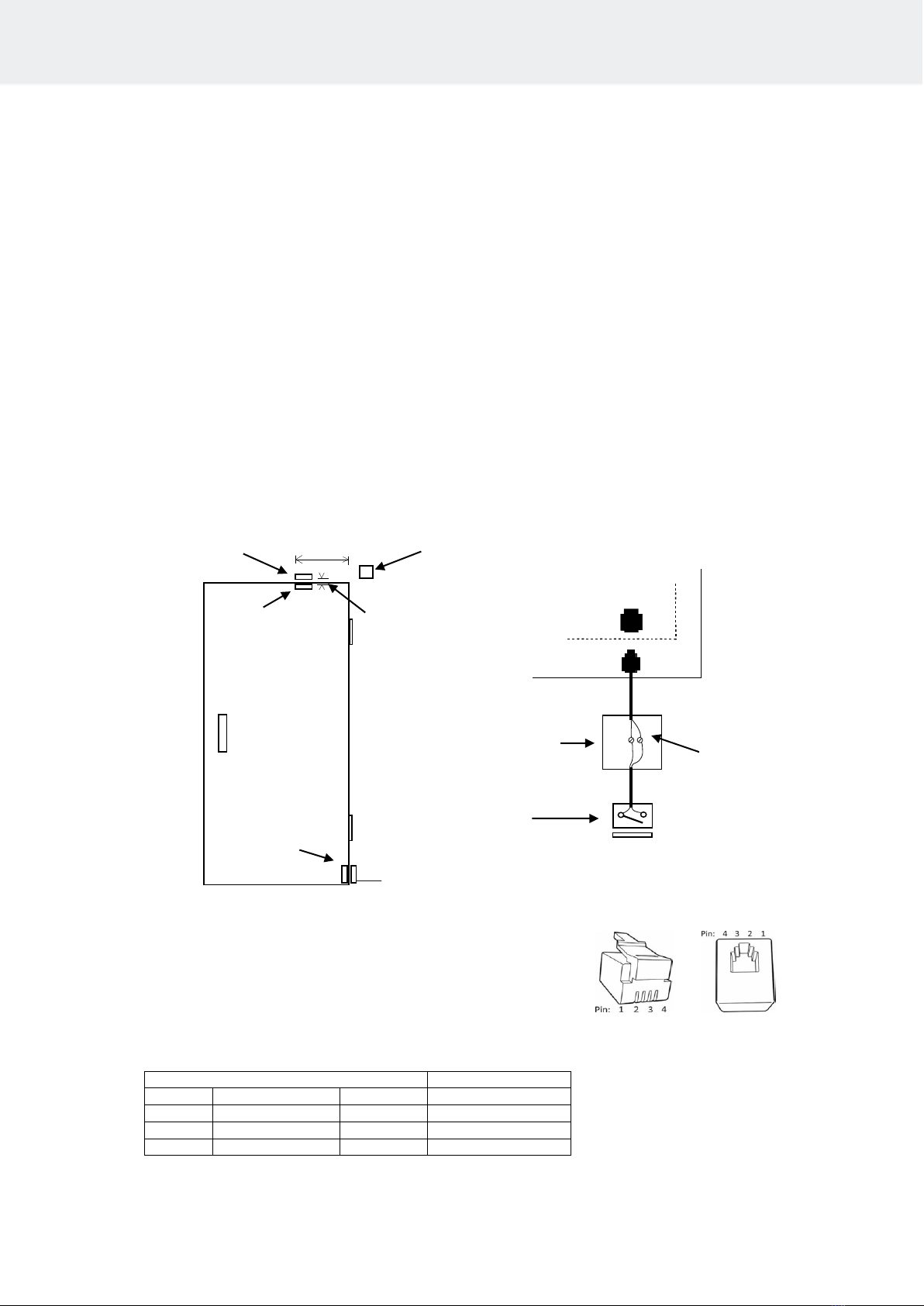

Ovikytkimen asennus- ja kytkentäohje
Ovikytkin asennetaan löylyhuoneen ulkopuolelle oven yläreunaan vähintään 300mm oven sisänurkasta.
Kytkin osa asennetaan oven karmiin ja magneetti oveen. Kytkimen etäisyys magneetista max 18 mm.
Ovikytkin asennus oven yläreunaan, suositellaan käytettäväksi TylöHelon mallia tuotenumero 0043233,
SSTL 8260371.
Ovikytkin asennus oven alareunaan, suositellaan käytettäväksi TylöHelon mallia , tuotenumero SP11000326, 8263280.
Katso ohje pakkauksen asennus- ja käyttöohjeesta.
Kuva 7 Ovikytkimen asento
Kuva 8. RJ 10 liittimen Pin -järjestys
Taulukko 4 Ovikytkimen kytkentä
Ovikytkin (Door switch)
Johdin väri
Pin 1
Pin 2
Pin 3
Ovikytkin
GND
Oranssi
Pin 4
Ovikytkin
12 VDC
Vihreä / Valkoinen
13
Käyttö- ja asennusohje HELO Roxx Premium
Magneettiosa
ovessa
Max 18 mm
Ovikytkin Min 300 mm Kytkentärasia
Ovikytkimen
paikka asennet-
tuna oven ala-
reunaan
OLEA 103
Kytkentärasia
Ovikytkimestä kytketään
johdot ruskea ja musta.
(sulkeutuva kosketin tieto)
Ovikytkin
Magneettiosa oveen
Kiuas

2.17 Periaatekuva asennuksesta, kun ohjauskeskuksena on RA 33 Premium
Kuva 9 Periaatekuva asennuksesta
4
3
2
1
Kiuas
Tuntoelin OLET 31
Piirikortti OLEA 103
1. Sininen
2. Valkoinen
3. Punainen
4. Keltainen
Rajoitin,
palautus
kuittaus
Piirikortti OLEA 103
RJ10 Välikaapeli
Kiuas
Ohjauspaneeli
RA 33 Premium
14
Käyttö- ja asennusohje HELO Roxx Premium
Kiuas
Ohjauspaneeli
RA-33 Premium
Tuntoelin OLET 31
Sähkösyöttö
230V –240V 1N~/ 2~
230V 3~
400V –415V 3N~
Silikoni 4 x 0,25 mm²
Ovikytkin

2.18 BWT Tekniikka Roxx Premium kiukaassa
BWT (Bio Water Tecnologi) tekniikka hyödyntää kiukaan lämpöenergiaa veden lämmittämiseen ja kosteuden
nostamiseen ilman erillistä lämmönlähdettä. Valmiiksi kostutettu ilma parantaa saunan ilmastoa, ja samalla
voidaan höyrystää erilaisia hajusteita tai suoloja nautinnon lisäämiseksi.
Kiukaan mukana tulee kannellinen vesiastia joka voidaan asentaa vastuksien väliin. Vesiastia asennetaan siinä
kiviladonnan vaiheessa kun kiuaskiviä on ladottu n. 2/3 osaa. Vesiastia voidaan pitää käytön aikana paikoillaan
tyhjänäkin.
Vesiastian tilavuus on n. 2 litraa. Veden kiehuminen täydellä vesimäärällä kestää n. 1 - 2 tuntia säädetystä lämpötilasta
riippuen.
Vesi on suositeltavaa kaataa vesiastiaan silloin kun kiuas on kylmä. Vesi kaadetaan kannen ritiläaukkojen läpi. Vettä voi
kaataa säiliöön vähemmän kun saunomisaika on lyhyempi.
Vesiastia tulee ottaa välillä pois ja puhdistaa epäpuhtauksista, kuten kalkista, ym. Kiviä joudutaan tällöin ottamaan
vesisäiliön ympäriltä, jotta se irtoaa helpommin.
Vesi pitää kiehuessa saunatilan kosteutta yllä, joten lämpötilaa voidaan pitää matalampana lämpimän tunteen siitä
kärsimättä. Tarvittaessa lisä lämpöä ja kosteutta saadaan heittämällä vettä kiukaan yläosan kiville.
Vesiastiassa voidaan käyttää mietoja tuoksu esansseja, jotka ovat tarkoitettu kiuas käyttöön.
Vesiastian kannen päällä voidaan halutessa käyttää esim. vuoristosuola kiteitä, jotka liukenevat höyryävän veden
mukana ja höyrystyvät saunan ilmaan. Jos vuoristosuola kiteitä laitetaan vesiastiaan, niin veden suolapitoisuus pysyy
26% suuruisena.
3. HELO Roxx Premium varaosalista
Taulukko 5 Helo Roxx Premium -kiukaan varaosat
Osa
Tuotenumero
Tuotenimitys
Helo Roxx 60 Premium
Helo Roxx 90 Premium
1
4071002
Rosti
1
1
2
5916324
Piirikortti OLEA 103
1
1
3
7712000
Vedonpoistin
1
1
4
7812550
Kytkentärima NLWD 1-1
1
1
5
6214042
Termostaatti OLET 31
1
1
6
4316221
Vastus SEPC 64
3
-
6
5207518
Vastus SEPC 65B
-
3
7
5320517
Kontaktori OKTA 5-1
2
2
8
6119649
Vipukytkin
1
1
9
7306611
Vipukytkimen suojakumi
1
1
15
Käyttö- ja asennusohje HELO Roxx Premium

ELAGGREGAT FÖR BASTU:
1107 –60 –040517
1107 –90 –040517
230V –240V 1N~ / 2~
230V 3~
400V –415V 3N~
STYRCENTRAL:
1601 –31 (RA –31) Trend)
1601 –33 (RA –33) Premium Wifi
314 SKLT 72-2 A
Installations-och bruksanvisning HELO Roxx Premium
REWARD YOURSELF

Innehåll
1.1 Kontrollera innan du badar 3
1.2 Basturum 3
1.3 Information för användaren 3
1.4 Användning av aggregatets styrcentral 3
2. Förberedelser för installation av bastuaggregatet 4
2.1 Installation 4
2.2 Olika installationsskeden 5
2.3 Installera sensorn nära en tilluftsventil 6
2.4 Takmontering av sensorn 6
2.5 Installera den extra NTC-givaren 6
2.6 Skyddsavstånd för aggregatet 6
2.7 Anslutning av bastuaggregatet till elnätet 8
2.8 Korskoppling av eluppvärmningen 8
2.9 Placering av anslutningskabelns kopplingsdosa i bastun 9
2.10 Fjärrstyrning 9
2.11 Kopplingsschema 10
2.12 Rekommenderad ventilation i bastun 11
2.13 Uppvärmning av bastun 11
2.14 Bastustenar 12
2.15 Om aggregatet inte värms upp 12
2.16 Dörrkontakt 13
2.17 Principskiss när styrcentral RA 33 Premium 14
2.18 BWT--tekniken i aggregatet Roxx Premium 15
3. Lista med reservdelar till Helo Roxx Premium 15
4. ROHS 16
Bilder och tabeller
Bild 1 Placering av aggregatet i väggställningen 5
Bild 2 Skyddsavstånd och sensorplaceringar. 7
Bild 3 Placering av kopplingsdosa 9
Bild 4 Ordning på RJ10 10
Bild 5 Kopplingsschema 10
Bild 6 Rekommenderad ventilation i bastun 11
Bild 7 Montering av dörrkontakten 13
Bild 8 Stift-order av RJ 10 13
Bild 9 Principskiss 14
Tabell 1 Skyddsavstånd 6
Tabell 2 Anslutningskablar och säkringar 8
Tabell 3 Kopplingsordning för 9
Tabell 4 Anslutning av dörrkontakt 13
Tabell 5 Lista med reservdelar till Helo Roxx Premium 15
2
Installations- och bruksanvisning HELO Roxx Premium

1.1 Kontrollera innan du badar
1. Att bastun är i lämpligt skick för bastubad.
2. Att dörren och fönstret är stängda.
3. Att stenarna i aggregatet är rekommenderade av tillverkaren, att stenarna täcker
värmeelementen och är glest staplade.
OBS! Keramiska stenar får inte användas.
Aggregatets huvudströmbrytare sitter i botten på aggregatet, på höger sida sett framifrån.
Huvudströmbrytaren är markerad 0 - 1 med självhäftande etikett.
1.2 Basturum
Bastuns väggar och tak ska vara väl värmeisolerade. Alla ytor som lagrar värme, så som
tegelytor och putsade ytor, ska isoleras. Vi rekommenderar att bastun kläs med träpanel in-
vändigt. Om det finns byggmaterial som lagrar värme i bastun, som dekorationsstenar, glas
etc., kan dessa ytor förlänga bastuns uppvärmningstid även om bastun för övrigt är väl isole-
rad (se sida 4, avsnitt 2. Förberedelser för installation av bastuaggregat).
1.3 Information för användaren
Denna apparat bör inte användas av barn under åtta år, personer med nedsatt fysisk,
sensorisk eller mental förmåga eller med personer med bristande erfarenhet och kunskap
om apparaten, såvida de inte har instruerats i säkert användande och om de risker som kan
uppstå. Barn får inte leka med, rengöra eller utföra underhåll på apparaten utan övervakning.
(7.12 EN 60335-1:2012)
1.4 Användning av aggregatets styrcentral
Se separat bruksanvisning för styrcentral.
Bastubadet blir behagligt vid en temperatur på cirka 70 °C.
Ytterligare information om bastubad hittar du på : www.tylohelo.com
Stapla om aggregatets stenar minst en gång varje år och byt ut söndervittrade stenar. På så
sätt förbättras stenutrymmets luftcirkulation och motstånden håller längre.
Kontakta den butik där tillverkarens garantiservice utförs om problemsituationer uppstår.
3
Installations- och bruksanvisning HELO Roxx Premium

2. Förberedelser för installation av bastuaggregatet
Tarkista seuraavat seikat ennen kiukaan lopullista asentamista.
•Aggregatets effekt (kW) i förhållande till bastuns volym (m3). Information om rekommenderade mått finns i
Tabell 1 på sidan 6. Minimimåttet får inte underskridas och maximimåttet får inte överskridas.
•Bastun ska vara minst 1900 mm hög.
•Oisolerade och murade stenväggar förlänger uppvärmningstiden. Varje kvadratmeter putsad yta i tak eller på
väggar ökar bastuns volym med 1,2 m3och motsvarande effektbehov.
•Kontrollera i Tabell 2 på sidan 8 att säkringens storlek (A) och strömkabelns diameter (mm²) passar
aggregatet.
•Kontrollera att skyddsavståndet runt aggregatet är tillräckligt. Se Tabell 1 på sidan7. Bastuaggregatet kan
nivåjusteras med de justerbara benen.
•Det ska finnas tillräckligt med utrymme runt styrcentralen för att utföra underhåll. Även en dörröppning kan
inkluderas i detta utrymme.
•Endast ett aggregat får installeras i bastun.
2.1 Installation
Aggregatet installeras i bastun enligt skyddsavstånden på sidan 7. En tunn panel räcker inte som fästunderlag
utan underlaget måste förstärkas med en bräda bakom panelen. Minimiavstånden på sidan 7 måste beaktas även
om väggmaterialet är eldfast.
Väggar och tak får inte täckas med en enkel skyddsmantel, som t.ex. cementplatta med fiberförstärkning,
eftersom den kan orsaka brandfara.
Installera aggregatet så att märkskylten och varningarna går att läsa även efter installationen.
Styrcentralerna installeras utanför basturummet. Se detaljerade installationsanvisningar i styrpanelernas mon-
tage- och bruksanvisningar.
4
Installations- och bruksanvisning HELO Roxx Premium
