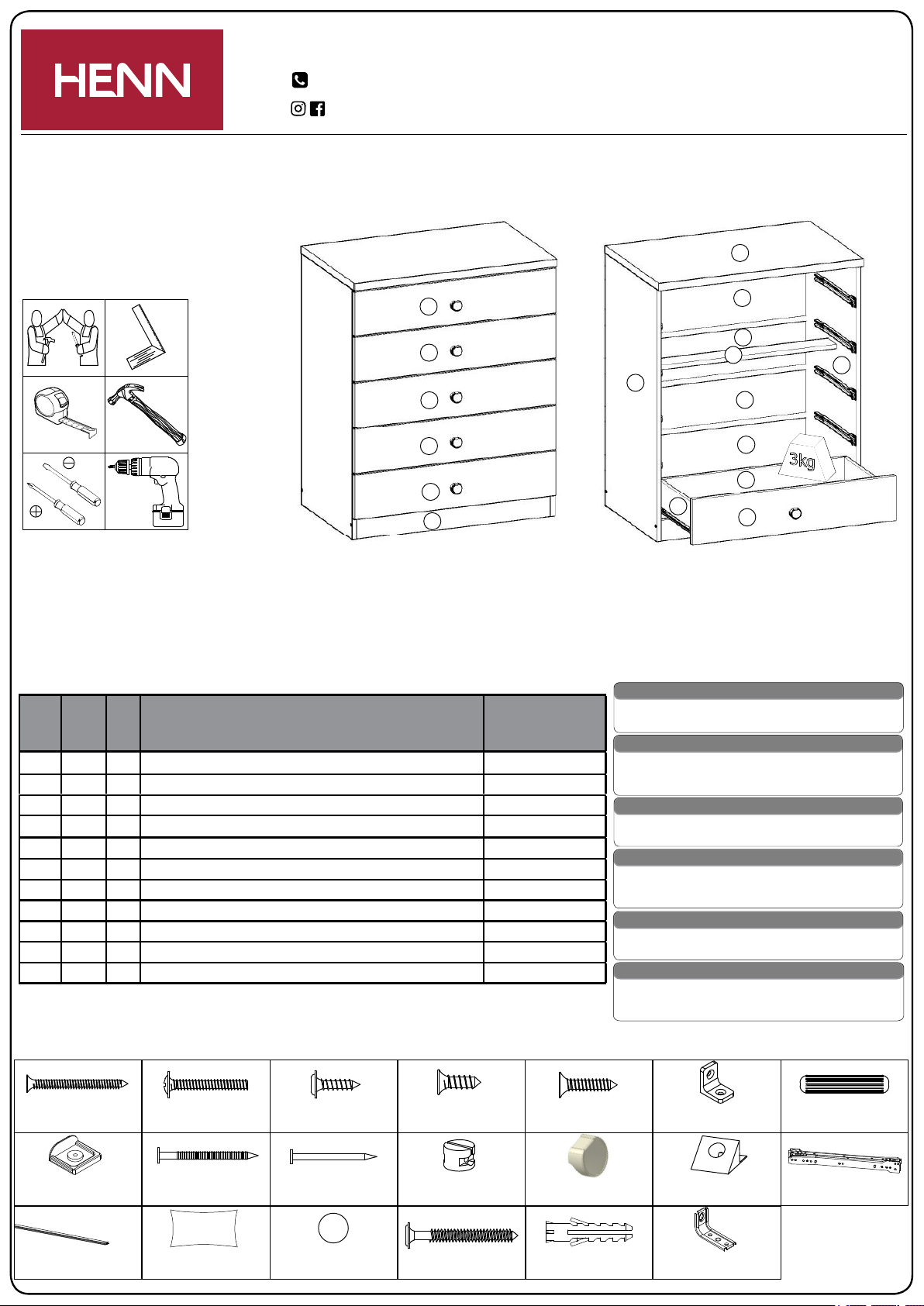

HENN Branco I710-10 User manual

1
ITM/I710- Rev.003
01
02
08
08
08
11
09
08
08
08
07
07
07
07
06 04
05
I710-10 - Branco
I710-18 - Rústico/Branco
Referência/Cor
Ind. e Com. de Móveis Henn
Mondaí - SC - Brasil
+55 49 3674.3500
@moveishenn
www.henn.com.br
INSTRUÇÕES DE
MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
Imagens meramente ilustrativas
Imágenes meramente ilustrativas
Images for illustration only
Requisitos para montagem
Requisitor para la montaje
Assembly Requirements
Para limpeza de seu móvel, use uma fl anela seca ou
umedecida, e não utilize produtos químicos que possam
danifi car seu produto.
Para limpieza de su móvil, use una franela seca o húmeda,
y no utilice productos químicos que puedan dañar su
producto.
O sistema de montagem dos produtos, funciona de acordo
com a ordem crescente dos números indicados no desenho.
Ex: 01, 02, 03, 04... até a conclusão da montagem.
El sistema de montaje de los productos funciona de acuerdo
con el orden creciente de los números indicados en el
dibujo. Ej.: 01, 02, 03, 04... hasta la conclusión del montaje.
AVISO
ADVERTENCIA
SISTEMA DE MONTAGEM
SISTEMA DE MONTAJE
To clean your furniture, use a dry or wet cloth, and do not
use chemicals that may damage your product.
The products’ assembly system works according to the in-
creasing order of the indicated numbers. For example: 01,
02, 03, 04 … to the end of the assembly.
NOTICE
ASSEMBLY SYSTEM
Item
Caixa
Caja
Box
Qtd
Ctd
Qty
Descrição |
Descripción |
Description
Medidas (mm) |
Dimensions (mm) |
Size (measurements)
(mm)
01 1/1 01 Lateral esquerda | Lateral izquierda | Left side 899x455x15
02 1/1 01 Rodapé frontal | Rodapié frontal | Front skirting 718x73x12
03 1/1 01 Rodapé traseiro | Rodapié trasero | Rear skirting 718x73x12
04 1/1 01 Lateral direita | Lateral derecha | Right side 899x455x15
05 1/1 01 Tampo | Tapa | Top 750x475x25
06 1/1 01 Travessa estrutural | Travesaño estructural | Structural Strut 718x73x15
07 1/1 05 Fundo cru | Fondo sin procesar | Raw background 737x165x3
08 1/1 05 Frente de gaveta | Frente de cajón | Front of drawer 746x160x15
09 1/1 10 Lado de gaveta | Lado del cajón | Side of drawer 350x110x12
10 1/1 05 Fundo de gaveta | Fondo del cajón | Drawer bottom 680x361x3
11 1/1 05 Ripa de trás | Malla detrás | Rear lath 693x110x12
Lista de Peças | Lista de piezas | List of parts
CÔMODA 5 GAVETAS BALA DE MENTA | CÓMODO 05 CAJONES BALA DE MENTA | CÓMODA 05 DRAWERS BALA DE MENTA
Pesos máximos recomendados com carga distribuída
Peso máximo recomendado con la carga distribuida
Recommended maximum weights with evenly distributed.
Ferragens | Herrajes | Hardware
04x70x
14x
10x48x10x
02x
26x
14x
Parafuso 4,5x50mm CHT.
Tornillo 4,5x50mm CHT.
Screw4,5x50mm CHT.
Parafuso 3,5x14mm FLA.
Tornillo 3,5x14mm FLA.
Screw 3,5x14mm FLA.
Parafuso 3,5x12mm CHT.
Tornillo 3,5x12mm CHT.
Screw 3,5x12mm CHT.
Cantoneira plástica
Cantonera plástica
Plastic angle brackets
Cavilha 5x25mm
Cinta 5x25mm
Dowel 5x25mm
Prego 12x12mm Anelado Prego 10x10mm
Clavo 12x12mm Anillado Clavo 10x10mm
Ringed Nails 12x12mm Nail 10x10mm
Sachê de cola
Bolsa de pegamento
Glue bag
Parafuso 3,0x16mm CHT.
Tornillo 3,0x16mm CHT.
Screw 3,0x16mm CHT. 10x
Cantoneira suporte triangular
Cantonera soporte triangular
Triangle support angle
C D F G
I J
E
P
A
M
05x
Puxador Pontual Reality
Tirador Puntual Reality
Reality Punctual Knob
L
04x
K
Porca cilíndrica
Tuerca cilíndrica
Cylindrical nut
05x
04x
B
O
Parafuso 3,5x25mm FLA.
Perfi l “H” 728mm
Tornillo 3,5x25mm FLA.
Perfi l “H” 728mm
Screw 3,5x25mm FLA.
Profi le “H” 728mm
05x04x
04x
NH
Q
Corrediça metal 350mmSapata “L” 16x20mm
Adesivo tapa parafuso 10mm
Corredera de metal 350mmZapata “L” 16x20mm
Adhesivo tapón de tornillo 10mm
Sliding metal 350mm“L” shoe 16x20mm
Bolt cover adhesive 10mm
01x
Bucha plástica 8mm
Bucha de plástico 8mm
8mm plastic bushing
S
01x
Parafuso 5,0x50mm FLA.
Tornillo 5,0x50mm FLA.
Screw 5,0x50mm FLA.
R01x
Suporte de fi xação
Soporte de fi jación
Mounting bracket
T

Utilize o sachê de cola (P) nas cavilhas
(G) e nos frisos das gavetas.
Use the glue sachet (P) on the pegs (G)
and on the drawer friezes.
Utilice pegamento sobre (P) en los
pernos (G) y los cajones de los granos.
01
01
07
07
07
07
07
08
08
09
09
09
09
10
10
10
11
11
07
07
02
03
04
05
04
06
A
A
A
A
G
G
G
G
G
G
C
C
C
C
F
F
G
G
K
K
H
H
I
I
KK
JJJJO
D
DN
D
O
O
O
O
J
J
J
J
G
G
D
DD
I
I
D
D
D
E
M
N
N
F
G
G
G
G
P
P
P
G
B
L
G
G
G
07
07
05 05
C
C
T
R
Imprescindível a fi xação do produto na
parede, a não colocação destas ferragens para fi xação (C, R, S e T),
poderá permitir que o produto vire, causando acidente.
Es imprescindible la fi jación del producto en la pared, la no colocación
de estos herrajes para fi jación (C, R, S y T), podrá permitir que el El
producto se vuelve, causando accidente.
Indispensable to fi x the product on the wall, not the placement of these
attachment fi ttings (C, R, S and T) may allow the product to turn, caus-
ing an accident.
1º 2º 3º
4º
6º
5º
