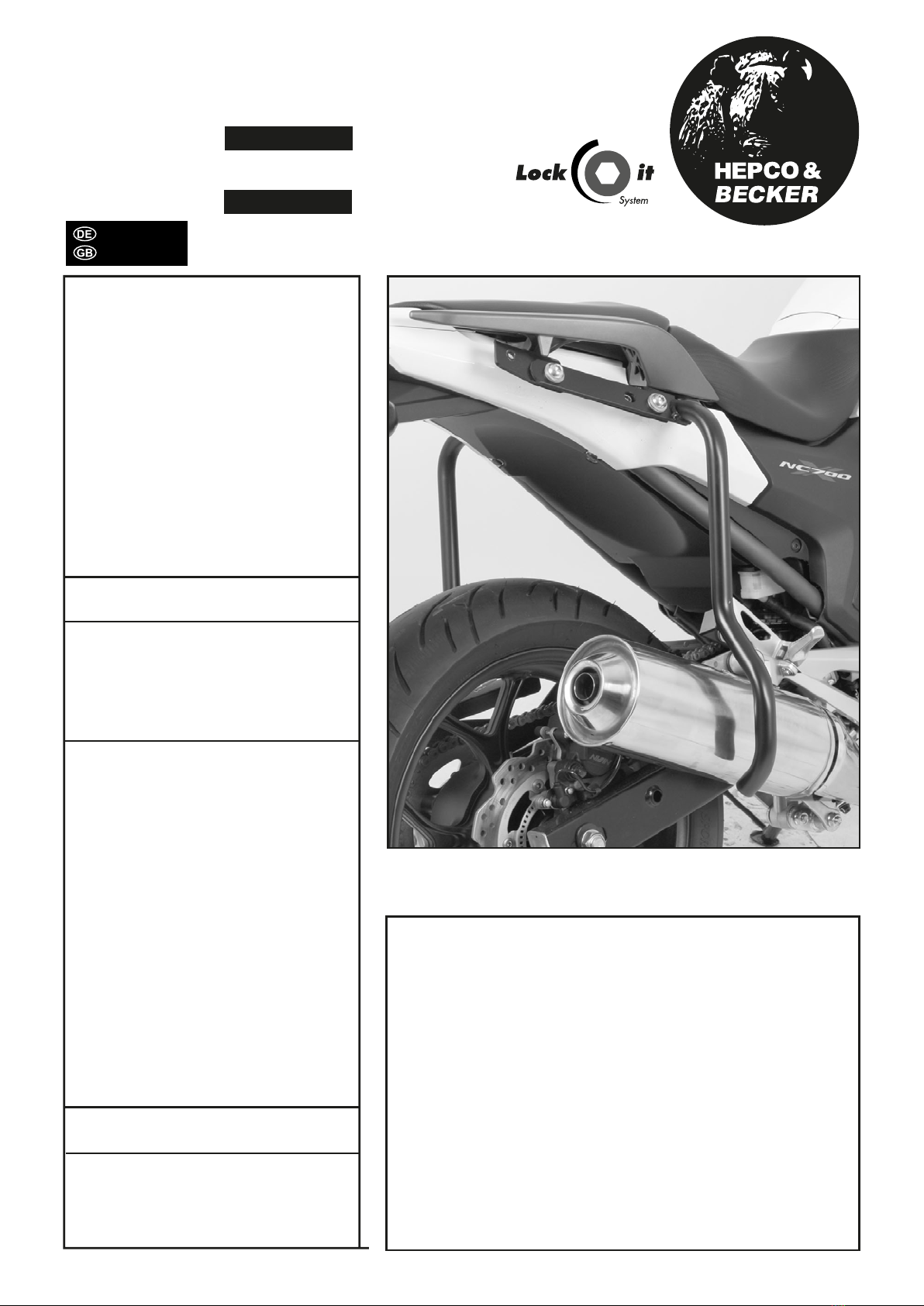

hepco & becker 504973 00 01 User manual

1
160312/090512/070414/010417/120121
1 700007779 Heckschutzbügel links
1 700007780 Heckschutzbügel rechts
1 700007781 Halteadapter oben links
1 700007782 Halteadapter oben rechts
1 700007783 Halteadapter unten links
1 700007784 Halteadapter unten rechts
4 150.784 Inbusschraube M8x30
2 150.838 Sechskantschraube M8x16
2 150.840 Sechskantschraube M8x25
8 150.810 U-Scheiben Ø8,4
4 150.808 Karosseriescheiben
Ø26xØ8,4x1,5mm
2 150.882 Aludistanz
Ø18xØ9x10mm
4 270.100 Stopfen f. Bohrungen Ø12
6 151.070 Lock-it Systemschrauben
6 151.071 Sicherungsscheiben Lock-it
HINWEIS:
Das es sich um die gleichen Adapter
handelt wie beim Kofferträger, können die
Kofferträger auch anstelle der Schutzbügel
montiert werden. Desweiteren kann
zusätzlich das Alurack montiert werden.
Soziusbetrieb ist nach Montage des
Heckschutzbügels nicht eingeschränkt.
Heckschutzbügel / Rear protection bar
Lock-it - abnehmbar/removable
HONDA NC 700 X / 750 X / DCT (2012-2020)
Artikel Nr.: / Item-no.: 504973 00 01 schwarz/black
HONDA NC 700 S / 750 S / DCT
Artikel Nr.: / Item-no.: 504970 00 01 schwarz/black
1 700007779 Rear guard left
1 700007780 Rear guard right
1 700007781 rack adapter left
1 700007782 rack adapter right
1 700007783 adapter bottom left
1 700007784 adapter bottom right
4 150.784 allen screw M8x30
2 150.838 hexagon bolt M8x16
2 150.840 hexagon bolt M8x25
8 150.810 washer Ø8,4
4 150.808 body washer
Ø26xØ8,4x1,5mm
2 150.882 alu spacer
Ø18xØ9x10mm
4 270.100 plastic plug for boring Ø12
6 151.070 lock-it screw
6 151.071 lock washer
NOTICE:
Adapters are the same, than in the side
carrier kit. Therefore it´s possible to mount
a side carrier instead of the rear guard.
Mounting an alurack is also possible.
Pillion operation after installation of the
rear crash bar is not restricted.
Of course, the assembly requires a certain technical experience. If you are
not sure how to execute a determined action, you should ask your local
distributor to do it. First, tighten all screws only loosely. After mounting all
parts, the screws should be tightened to the torque specified. This
guarantees, that the product is mounted without tension. Observe the
tightening torques of the manufacturer! Control all screw connections
after the assembling for tightness!To mount this guard, a second person
is helpful.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische
Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte
Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen
sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles
montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das
Produkt spannungsfrei angebaut ist. Anzugsmomente beachten! Nach
der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Zur Montage ist eine zweite Person hilfreich.
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist
nicht erforderlich.
INHALT
CONTENTS

2
Befestigung der Halteadapter vorne unten
links und rechts:
An den Gewindebohrungen auf der
Rückseite der Soziusfußrastenauslegers.
Vorne: mit der Sechskantschraube
M8x16 sowie U-Scheibe Ø8,4.
Hinten: mit der Sechskantschraube
M8x25 sowie U-Scheibe Ø8,4. Aludistanz
Ø18xØ9x10mm zwischen Ausleger und
Adapter fügen.
4x
2
1
Montage der Halteadapter
links und rechts :
Soziussitzbank öffnen, und die
Haltegriffe demontieren. Blinker
werden nicht versetzt.
Den Halteadapter zusammen mit den
Haltegriffen mit den Inbusschrauben
M8x30 sowie U-Scheiben Ø8,4
montieren. Zwischen Adapter und
Rahmen die Karosseriescheiben
Ø26xØ8,4x1,5mm fügen.
4x
4x 4x Fahrtrichtung
2x 2x 2x
Fastening of the adapter bottom
left and right:
at the free threads behind the footrest
bracket.
Front: use hexagon bolt M8 x 16
and washer ø8,4.
Rear: use hexagon bolt M8 x 25
and washer ø8,4. Sandwich alu
spacer
Ø18xØ9x10mm between bracket and
adapter.
Fastening of the rack adapter
left and right :
Open seat and dismantle handle bars.
Blinker remains in their original position.
together with the handle bars with
allen screws M8 x 30 and washer
Ø8,4. Sandwich body washers
Ø26xØ8,4x1,5mm between adapter
and frame.
Driving direction
Heckschutzbügel / Rear protection bar
Lock-it - abnehmbar/removable
HONDA NC 700 X / 750 X / DCT (2012-2020)
Artikel Nr.: / Item-no.: 504973 00 01 schwarz/black
HONDA NC 700 S / 750 S / DCT
Artikel Nr.: / Item-no.: 504970 00 01 schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

3
3
3
4
5
Montage der Heckschutzbügel links / rechts oben:
Die vorbereiteten Heckschutzbügel werden an den Halteadaptern
mittels der Lock-it System-Schrauben befestigt.
In die freien Bohrungen der Halteadapter die mitgelieferten
Stopfen Ø12mm eindrücken. Die Bohrungen sind für die
zusätzliche Montage eines Alu-Racks vorgesehen.
Lock-it System-Schrauben nicht überdrehen!
Langsam drehen (Viertelumdrehung) bis die
Schraube fühlbar einrastet und am Anschlag anliegt.
Montage der Heckschutzbügel links / rechts unten:
Die Heckschutzbügel werden an den Halteadaptern mittels der
Lock-it System-Schrauben befestigt.
Lock-it System-Schrauben nicht überdrehen!
Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar
einrastet und am Anschlag anliegt.
4x
Fastening of the rear guard :
The rear guard will now be fixed to the adapter with Lock-it -screws
Don´t overturn the Lock-it screw!
Rotate slowly one quarter of a turn until screw engages.
Fastening of the rear guard top:
The rear guard will now be fixed to the adapter with Lock-it -screws
Stick the plastic caps into the free borings.
The borings will be used when mounting the optional alurack.
6x 6x
Montage der Lock-it System-Schrauben:
An den Kofferträgern links / rechts werden die Lock-it
System-Schrauben an den Befestigungslaschen mittels der Lock-it
Scheibe montiert. Die Scheiben und Lock-it System-Schrauben
verbleiben bei Demontage an den Befestigungspunkten der
Kofferträger.
Fastening of
Lock-it screws:
The Lock-it screws will be fixed at the carriers and rear adapters
left and right with Lock-it washers.You have to do it only once -
the screws and lock washers remain at the carriers.
Don´t overturn the Lock-it screw!
Rotate slowly one quarter of a turn until screw engages.
Heckschutzbügel / Rear protection bar
Lock-it - abnehmbar/removable
HONDA NC 700 X / 750 X / DCT (2012-2020)
Artikel Nr.: / Item-no.: 504973 00 01 schwarz/black
HONDA NC 700 S / 750 S / DCT
Artikel Nr.: / Item-no.: 504970 00 01 schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

4
Also available:
Alurack (can be combined) Item-No. 650.973 01 01
Lock-it side carrier (instead of the protection bar)Item-No. 650.973 01 01
Engine guard Item-No. 501.973
C-Bow Holder for softbags Item-No. 630.973
Center stand Item-No. 505.973
Front protection bar for driving schools Item-No. 503.973
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Heckschutzbügel / Rear protection bar
Lock-it - abnehmbar/removable
HONDA NC 700 X / 750 X / DCT (2012-2020)
Artikel Nr.: / Item-no.: 504973 00 01 schwarz/black
HONDA NC 700 S / 750 S / DCT
Artikel Nr.: / Item-no.: 504970 00 01 schwarz/black
