hepco & becker Easyrack User manual

1x 700011404 Schraubensatz: 1x 700011404 Screw kit:
1
Bei Bestellung eines Aluracks zusätzlich:
1x 700006881 Alurack
1x 700006882 TC-Bügel für Alurack
1x 700006883 Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
When ordering a Alurack:
1x 700006881 Alurack
1x 700006882 bow for Alurack
1x 700006883 plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
4 Zylinderschrauben M6 x 12
4 Zylinderschrauben M6 x 20
4 Zylinderschrauben M8 x 20
4 U-Scheiben ø6,4
4 U-Scheiben ø8,4
4 selbstsichernde Muttern M6
4 Viereck-Scheiben 20 x 20 x ø6,4
1x 700007461 Rohradapter links
1x 700007462 Rohradapter rechts
4 allen screw M6 x 12
4 allen screw M6 x 20
4 allen screw M8 x 20
4 washer ø6,4
4 washer ø8,4
4 self-lock nut M6
4 special washer 20 x 20 x ø6,4
1x 700007461 mounting tube left
1x 700007462 mounting tube right
200111/030220/050922
YAMAHA FZ 8 Fazer
(2010-2016)

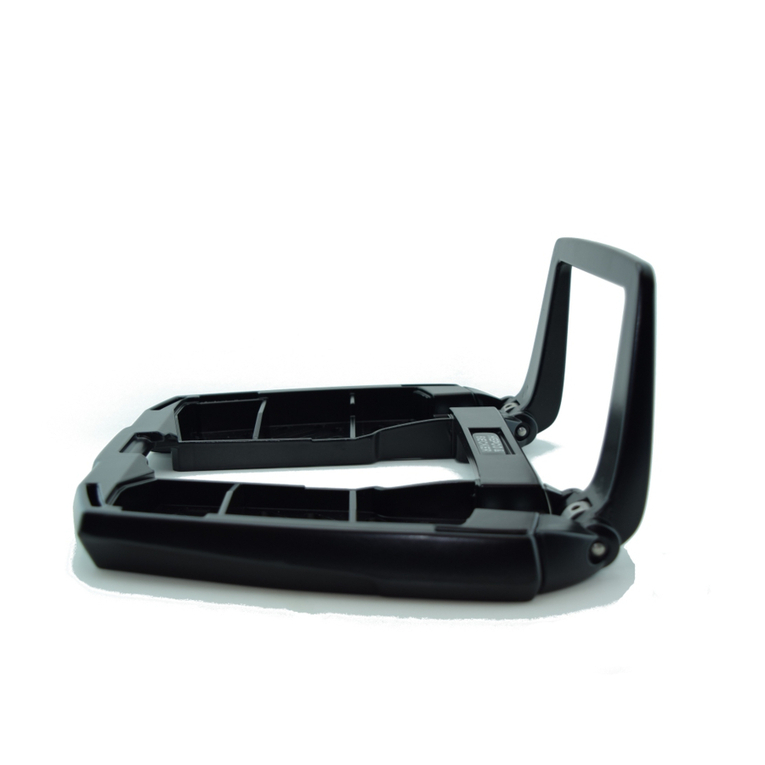

Easyrack
Artikel Nr.: / Item-no.:
6614533 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
6504533 01 01 schwarz/black
INHALT
CONTENTS
Easyrack - Symbol
Alurack

Preparing of the Alurack:
Fix the bow to the rack with allen screws M6 x 12.
NOTICE:
The bow is needed in use with a Hepco & Becker topcase only.
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Zylinder-
schrauben M6 x 12 hinten unter dem Alurack
verschrauben.
HINWEIS:
Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker
Topcases erforderlich.
2
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined
action, you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the
screws should be tightened to the torque specified. This guarantees, that the product is mounted without tension.
Observe the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle
zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das
entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut
ist. Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT
VORBEREITUNG
PREPARING
4x
Soziussitzbank abnehmen. Original Haltegriffe demontieren, sie entfallen.
Dismantle pillion seat. Dismantle original handle bars - they are obsolete
YAMAHA FZ 8 Fazer
(2010-2016)
Easyrack
Artikel Nr.: / Item-no.:
6614533 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
6504533 01 01 schwarz/black
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED

3
1
Montage der Rohradapter links/rechts:
Rohradapter an den freien Bohrungen
des Haltebügels positionieren und mit
den Zylinderschrauben M8x20 sowie
U-Scheiben Ø8,4 befestigen.
Fastening of the mounting tubes left+right:
at the free borings of the handle bar
with filister head screws M8x20 with
washers Ø8,4.
4x
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
4x
YAMAHA FZ 8 Fazer
(2010-2016)
Easyrack
Artikel Nr.: / Item-no.:
6614533 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
6504533 01 01 schwarz/black

4
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [e-mail]
www.hepco-becker.de
Weiteres Zubehör auf unserer Homepage. More accessories: see our homepage.
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Alurack:
Easyrack:
4
Fastening of the Alurack/Easyracks:
On the rack adapters.
Use allen screws M6 x 20 and special
washer 20x20xø6,4. Secure with washers
ø6,4 and self-lock nuts M6. Mount the
plastic cover.
Montage des Aluracks/Easyracks:
Das Rack wird mit den Zylinderschrauben
M6x20,den Viereck-Scheiben 20x20xø6,4,
den U-Scheiben ø6,4 und den
selbst-sichernden Muttern M6 an den
Rohradapter verschraubt. Anschließend die
Kunststoffabdeckung montieren.
4x 4x
4x
4x
YAMAHA FZ 8 Fazer
(2010-2016)
Easyrack
Artikel Nr.: / Item-no.:
6614533 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
6504533 01 01 schwarz/black
