hepco & becker 5019503 00 05 User manual

1
Side carrier (Lock it System, removable) / Rear rack / Tank guard
Center stand / C-Bow Holder / Front guard / Rear guard
Kofferträger (Lock it System, abnehmbar) / Gepäckbrücke / Tankschutzbügel
Hauptständer / C-Bow Halter / Frontschutzbügel / Heckschutzbügel
Motorschutzbügel/ Engine guard
1x 700008001 Motorschutzbügel links
1x 700008002 Motorschutzbügel rechts
2x Sechskantschraube M10 x 70 x 1,25
1x Zylinderschraube M10 x 180mm
4x U – Scheibe Ø 10,5
1x selbstsichernde Mutter M 10
1x Stahldistanze Ø 22 x Ø 14 x 10
310113/030413/290413/140114/110416/290317/031117/050418
Als weiteres Zubehör lieferbar:/ Also available:
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
1x 700008001 engine guard left
1x 700008002 engine guard right
2x hexagon bolt M10 x 70 x 1,25
1x allen screw M10 x 180mm
4x washer Ø 10,5
1x self lock nut M 10
1x steel spacer Ø 22 x Ø 14 x 10
HONDA CB 500 X
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.: 5019503 00 05 anthrazit/anthracite
HONDA CB 500 X
bis Baujahr 2016 / up to date of manufacture 2016
Artikel Nr.: / Item-no.: 501978 00 05 anthrazit/anthracite
HONDA CB 500 F
ab Baujahr 2016 / from date of manufacture 2016
Artikel Nr.: / Item-no.: 501996 00 05 anthrazit/anthracite
HONDA CB 500 F
Baujahr 2013-2015 / date of manufacture 2013-2015
Artikel Nr.: / Item-no.: 501977 00 05 anthrazit/anthracite
INHALT
CONTENTS

2
driving direction
1x
Fahrtrichtung
1
Vorbereitende Arbeiten:
Fußrastenhalterung rechts und links
demontieren. Achtung: in Fahrtrichtung
rechts den Bremszylinder nicht von der
Fußrastenanlage trennen!
Spritzschutz des vorderen Ritzels lösen,
um die Schraube der Motoraufhängung
hinten unten besser zu erreichen.

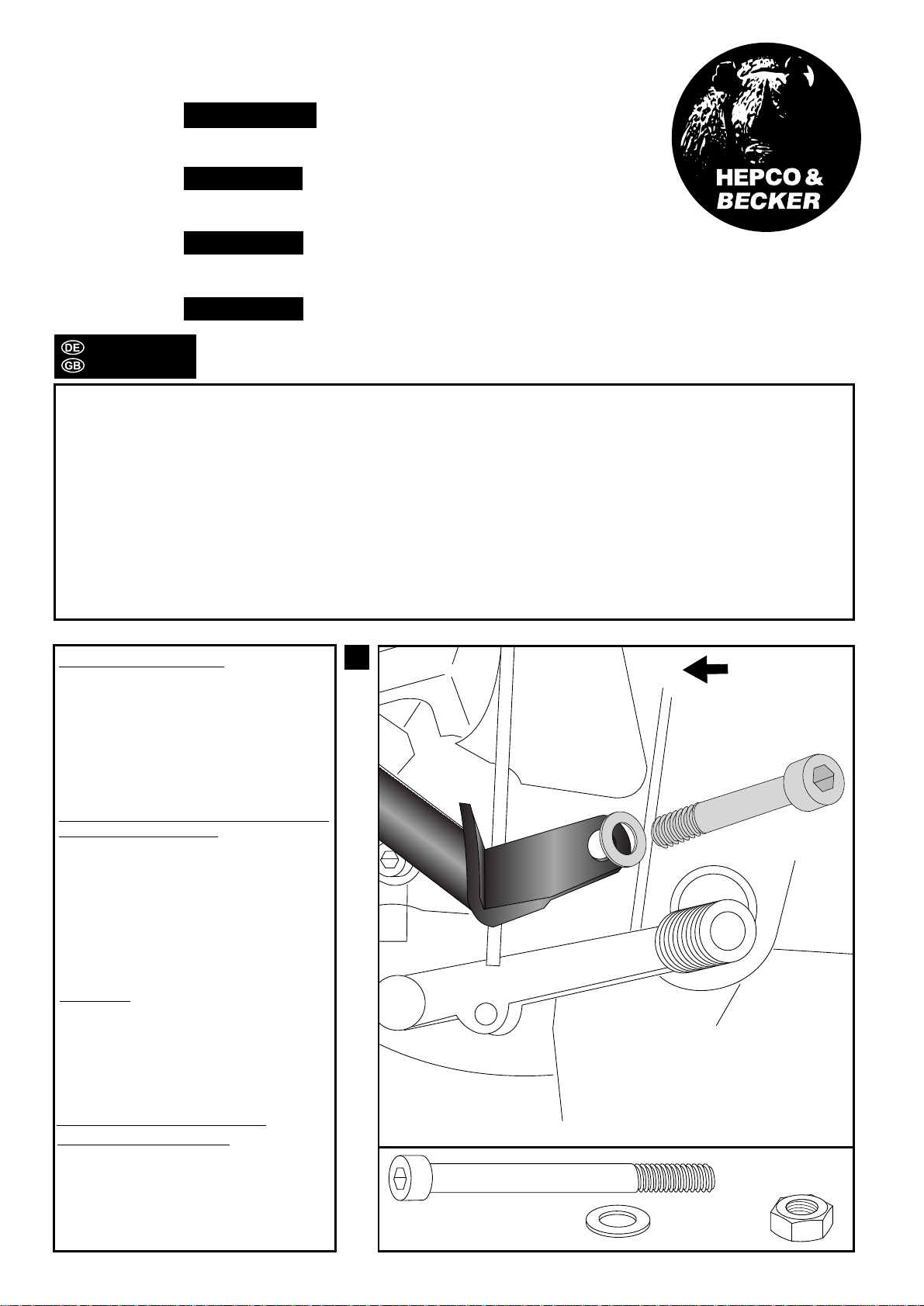

Befestigung des Motorschutzbügels hinten
unten links und rechts:
Die Befestigung hinten unten links erfolgt
mit der Zylinderschraube M10x180mm
(Originalschraube entfällt ) mit der
U–Scheibe Ø10,5.
An diese Schraube wird auch der
Motorschutzbügel auf der rechten Seite
mit der U – Scheibe Ø10,5 und
selbstsichernder Mutter M10 befestigt.
2x
1x
Preparing:
dismantle footrest holder right and left.
NOTICE: Do not disconnect the brake
cylinder from the footrest!
Dismantle splash guard of the front pinion
to reach the bolt of the rear engine mount
bottom better.
Fastening of the engine guard
left and right rear bottom:
For the rear left bolting use the allen screw
M10x180mm (original screw is obsolete)
with washer Ø10,5.
Fix the engine guard right at these screw
and secure it with washer ø10,5 and self
lock nut M10.
Motorschutzbügel/ Engine guard
HONDA CB 500 X
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.: 5019503 00 05 anthrazit/anthracite
HONDA CB 500 X
bis Baujahr 2016 / up to date of manufacture 2016
Artikel Nr.: / Item-no.: 501978 00 05 anthrazit/anthracite
HONDA CB 500 F
ab Baujahr 2016 / from date of manufacture 2016
Artikel Nr.: / Item-no.: 501996 00 05 anthrazit/anthracite
HONDA CB 500 F
Baujahr 2013-2015 / date of manufacture 2013-2015
Artikel Nr.: / Item-no.: 501977 00 05 anthrazit/anthracite
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
To mount this guard, a second person is helpful.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Zur Montage ist eine zweite Person hilfreich.
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
WICHTIG
IMPORTANT

3
2
Befestigung Motorschutzbügel
vorne links und rechts:
Die Originalschraube entfällt.
Die Befestigung erfolgt mit der
Sechskantschraube M10 x 70 x 1,25
und U-Scheibe Ø 10,5. Auf der rechten
Seite, zwischen Halterung und Rahmen
die Stahldistanze Ø 22 x Ø 14 x 10 einfügen.
2x
2x
Fahrtrichtung
Fastening of the engine guard
left and right front:
For the bolting use the hexagon screw
M10 x 70 x 1,25 with washer Ø10,5.
Original screw is obsolete. On the right
side insert steel spacer Ø 22 x Ø 14 x 10
between holder and frame.
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
driving direction
Motorschutzbügel/ Engine guard
HONDA CB 500 X
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.: 5019503 00 05 anthrazit/anthracite
HONDA CB 500 X
bis Baujahr 2016 / up to date of manufacture 2016
Artikel Nr.: / Item-no.: 501978 00 05 anthrazit/anthracite
HONDA CB 500 F
ab Baujahr 2016 / from date of manufacture 2016
Artikel Nr.: / Item-no.: 501996 00 05 anthrazit/anthracite
HONDA CB 500 F
Baujahr 2013-2015 / date of manufacture 2013-2015
Artikel Nr.: / Item-no.: 501977 00 05 anthrazit/anthracite
Hinweis:
Bei Montage des zweiten Bügels muss
dieser vorne zuerst mit den bereits
montierten Bügel zusammengesteckt
werden.
Notice:
When installing the second crash bar,
it must first be plugged into the pre-
assembled bar at the front.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
