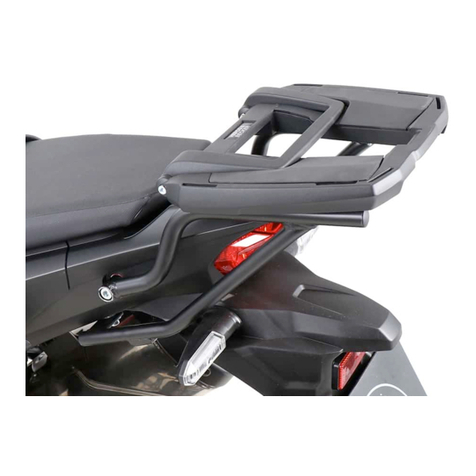

hepco & becker Easyrack User manual

1
Artikel Nr.: / Item-no.:
6617602 01 01 schwarz/black
Artikel Nr.: / Item-no.:
6617569 01 01 schwarz/black
Easyrack
Artikel Nr.: / Item-no.:
6527602 01 01 schwarz/black
Artikel Nr.: / Item-no.:
6527569 01 01 schwarz/black
Alurack
290518/210618/270820
INHALT
CONTENT
1x 700010061 Rohradapter links
1x 700010062 Rohradapter rechts
1x 700010063 Schraubensatz:
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
1x 700010061 Tube adapter left
1x 700010062 Tube adapter right
1x 700010063 Screw kit:
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
KTM 890 Duke R
2020-
KTM 790 Duke
2018-
4x Linsenschraube M8x65
4x Zylinderschraube M6x20
4x Zylinderschraube M6x12
4x Selbstsichernde Mutter M6
4x Viereck-Scheibe 20x20x ø6,4
4x U-Scheibe Ø6,4
4x U-Scheibe Ø8,4
2x Aludistanz Ø15xØx9x20mm
2x Aludistanz Ø15xØx9x25mm
4x filister head screw M8x65
4x allen screw M6x20
4x allen screw M6x12
4x self lock nut M6
4x special washer 20x20x ø6,4
4x washer Ø6,4
4x washer Ø8,4
2x alu spacer Ø15xØx9x20mm
2x alu spacerØ15xØx9x25mm
Alurack
Easyrack

2
6617602 01 01 / 6527602 01 01 / 6617569 01 01 / 6527569 01 01
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie
man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf
das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
VORBEREITUNG
PREPARING
Jeweils die beiden Schrauben rechts und links unterhalb der Sitzbank entfernen, diese entfallen.
Sollte der Soziushaltegriff montiert sein, so entfällt dieser.
Remove the two screws on the right and left under the seat bench - screws are obsolete.
If the pillion grab handle is mounted, it is obsolete.
4x
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Zylinder-
schrauben M6x12 hinten unter dem Alurack
verschrauben.
Der TC-Bügel ist nur bei Anbringung eines
Hepco & Becker Topcases erforderlich.
Preparing of the Alurack:
Fix the bow to the rack with allen screws
M6x12.
The bow is needed in use with a Hepco & Becker
Top case only.
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED

3
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
1
4x 4x 2x 2x
Montage der Rohradapter rechts/links:
VORNE:
An den nun freien Gewindebohrungen mit
den Linsenschrauben M8x65 und U-Scheiben
ø8,4. Zwischen Rohradapter und Rahmen die
Aludistanzen Ø 15x Ø 9x20mm fügen.
HINTEN:
Mit den Linsenschrauben M8x65 und
U-Scheiben ø8,4.
Zwischen Rohradapter und Rahmen die
Aludistanzen Ø 15x Ø 9x25mm fügen.
Bei gemeinsamer Montage mit dem C- Bow ent-
fallen die Aludistanzen auf der linken Seite.
Fastening of the tube adapters right/left:
FRONT:
With filister head screws M8x65 and
washers ø8,4 in the free threads. Add alu
spacers Ø15xØ9x20mm between adapter
and frame.
REAR:
With filister head screws M8x65 and
washers ø8,4. Add alu spacers
Ø15xØ9x25mm between adapter and
frame.
When mounted together with the C-Bow holder,
the alu spacers on the left side are obsolete.
Fahrtrichtung/driving direction
2
4x 4x
4x 4x
Montage des Easyracks:
Das Easyrack wird mit den Zylinderschrauben
M6x20,den Viereck-Scheiben 20x20xø6,4,
den U-Scheiben ø6,4 und den selbstsichernden
Muttern M6 auf den Rohradaptern verschraubt.
Anschließend Kunststoffabdeckungen montieren.
Fastening of the Easyrack:
On the tube adapters.
Use allen screws M6x20 and special washers
20x20xØ6,4. Secure with washers ø6,4 and
self-lock nuts M6. Mount the plastic covers.
6617602 01 01 / 6527602 01 01 / 6617569 01 01 / 6527569 01 01

4
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [e-mail]
www.hepco-becker.de
Als weiteres Zubehör lieferbar:/ Also available:
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile wieder montieren.
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the dismantled parts.
Please notice our enclosed service information.
3
4x 4x
4x 4x
Montage des Aluracks:
Das Alurack wird mit den Zylinderschrauben
M6x20,den Viereck-Scheiben 20x20xø6,4,
den U-Scheiben ø6,4 und den selbstsichernden
Muttern M6 auf den Rohradaptern verschraubt.
Anschließend Kunststoffabdeckung montieren.
Fastening of the Alurack:
On the tube adapters.
Use allen screws M6x20 and special washers
20x20xØ6,4. Secure with washers ø6,4 and
self-lock nuts M6. Mount the plastic cover.
6617602 01 01 / 6527602 01 01 / 6617569 01 01 / 6527569 01 01
Bei langen Autobahnfahrten entsteht durch die Auspuffsituation
ein enormer Hitzestau, der zum Schmelzen vom Topcasekunststoff
oder anderen Gepäckstücken führen kann. Wir empfehlen daher
unbedingt die Verwendung unseres optionalen Hitzeschutzblechs
Art.Nr.: 42247569 00 01
During long motorway journeys, the exhaust situation results in
an enormous heat accumulation which can lead to melting of the top
case plastic or other pieces of luggage. We therefore strongly
recommend the use of our optional heat protection plate
Product No.: 42247569 00 01
C-Bow Halter, einseitig / C-Bow holder, single-sided

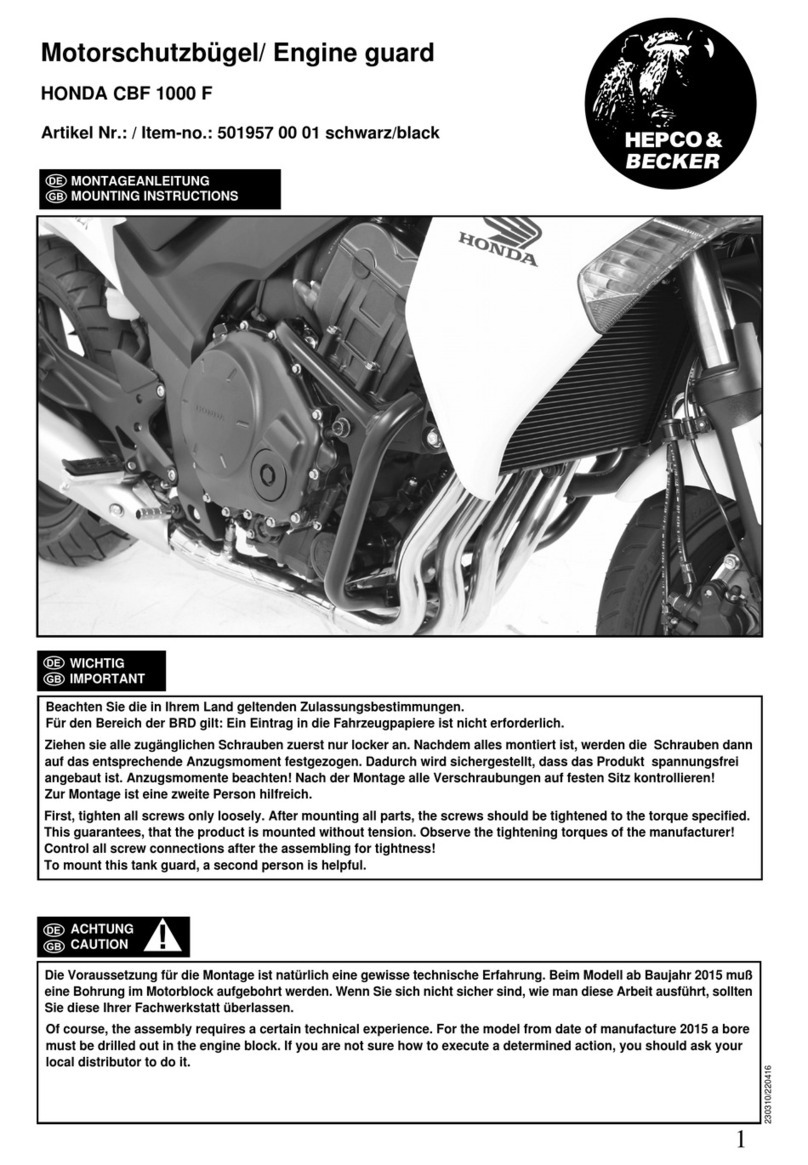

Motorschutzbügel mit Protectionpad / Engine guard incl. Protection Pad
Motorschutzbügel mit Protectionpad orange / Engine guard incl. Protection Pad orange
Sportrack

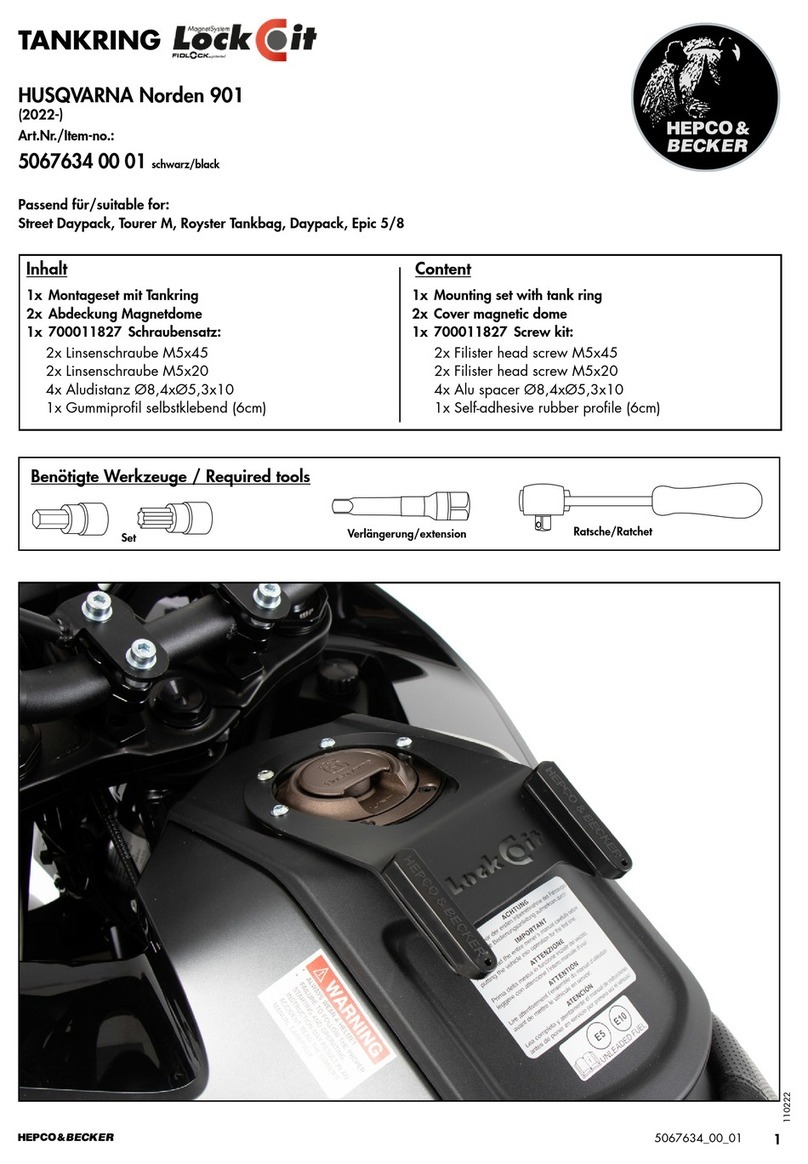

Tankring
