hepco & becker Easyrack User manual

1
Artikel Nr.: / Item-no.:
6623544 01 01 schwarz/black
Artikel Nr.: / Item-no.:
6613530 01 01 schwarz/black
Artikel Nr.: / Item-no.:
6623534 01 01 schwarz/black
Easyrack
Artikel Nr.: / Item-no.:
6553544 01 01 schwarz/black
Artikel Nr.: / Item-no.:
6503530 01 01 schwarz/black
Artikel Nr.: / Item-no.:
6553534 01 01 schwarz/black
Alurack
SUZUKI V-Strom 1050 / XT
2020-2022
SUZUKI V-Strom 1000 ABS / XT
2014-2019
SUZUKI V-Strom 650
2017-
090414/300414/010415/180216/201216/280117/090617/170717/200420/180521/140422/220623
Easyrack
HINWEIS
NOTICE
Kombination von Junior/Junior Flash Koffern und Junior Topcase 55 ist nicht möglich!
Combination with Junior/Junior Flash side cases and Junior Topcase 55 is not possible!
Empfehlung: Stützstrebe (optional erhältlich)
Art.-Nr. 42103544/42103534/42103530 00 01
Verbessert die Stabilität und Traglast der Original-
Gepäckbrücke
Recommendation: Support strut (optional available)
No. 42103544/42103534/42103530 00 01
Improves stability and load of the original rear rack
Alurack
Easyrack V-Strom 1000

2
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie
man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf
das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

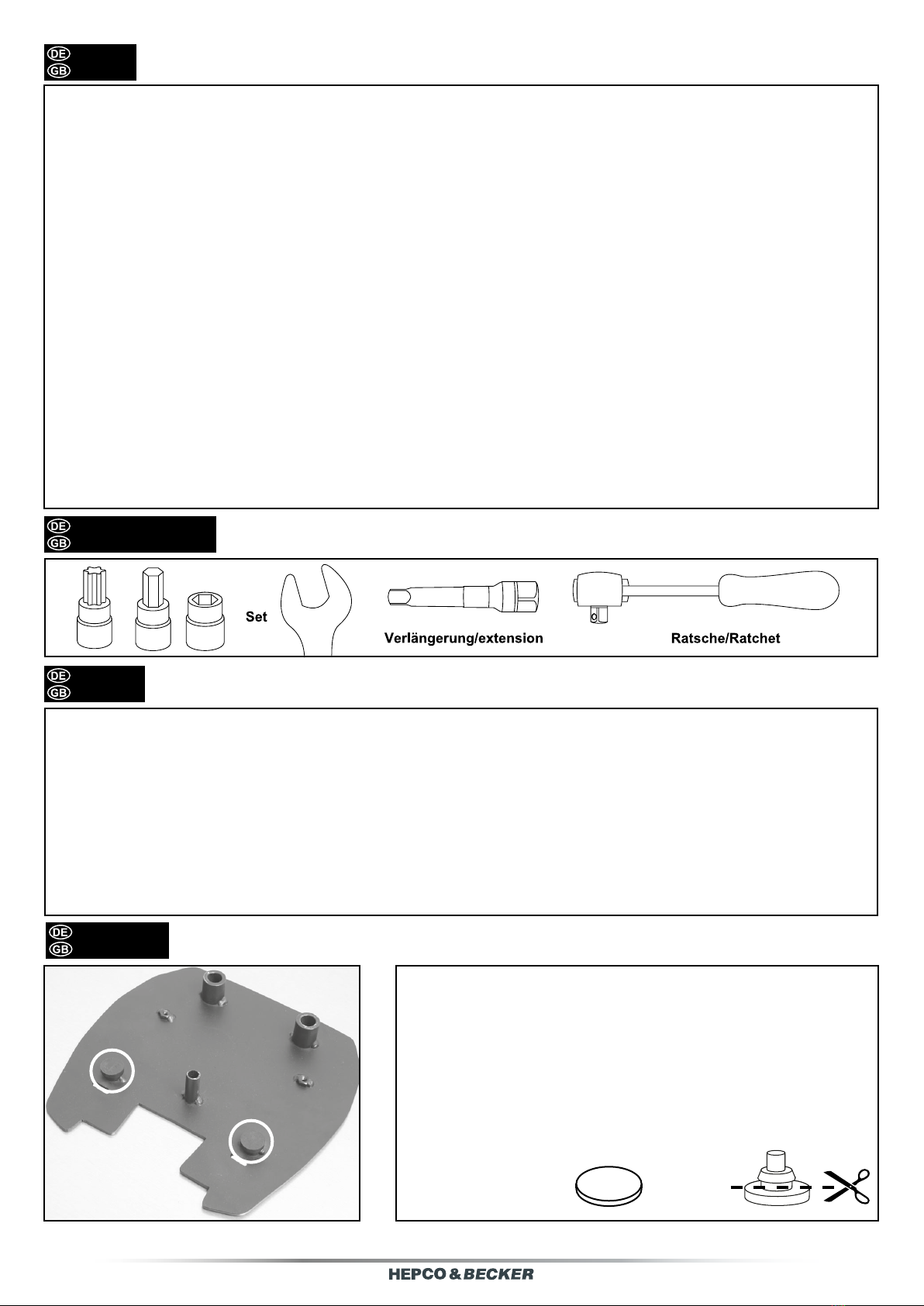

BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
6623544 01 01/6553544 01 01 6623534 01 01/6553534 01 01 6613530 01 01/6503530 01 01
INHALT
CONTENT
1x 700008489 Gepäckplatte
1x 700008491 Schraubensatz:
Bei Bestellung eines Aluracks zusätzlich:
1x 700006881 Alurack
1x 700006882 TC-Bügel für Alurack
1x 700006883 Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
1x 700008489 Adapter plate
1x 700008491 Screw kit:
When ordering a Alurack:
1x 700006881 Alurack
1x 700006882 bow for Alurack
1x 700006883 plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
1x 700008490 Gegenhaltelasche
1x Senkschraube M8x50 10.9
2x Senkschraube M8x55 10.9
4x Zylinderschraube ISK M6x16
4x Zylinderschraube ISK M6x12
2x Viereck-Scheibe 20x20xØ6,4
2x U-Scheibe Ø6,4
2x Tensilock Mutter M6
2x Klebepads Ø20mm
2x Gummipuffer
1x 700008490 retaining tab
1x Countersunk crew M8x50 10.9
2x Countersunk screw M8x55 10.9
4x Allen screw M6x16
4x Allen screw M6x12
2x Special washer 20x20xØ6,4
2x Washer Ø6,4
2x Tensilock nut M6
2x Adhesive pads Ø20mm
2x Rubber bumper
VORBEREITUNG
PREPARING
Die mitgelieferten Gummipuffer auf der Rückseite kürzen und mit den
Klebepads aufkleben. Die Schrauben der Original- Gepäckbrücke
ausdrehen sowie die abgesetzten Distanzen vorne entfernen - diese
entfallen.
Shorten the supplied rubber buffers on the back and stick them on with
the adhesive pads. Cut rubber bumpers before.
Unscrew the screws of the original rear rack and remove the original
spacers at the front - these are obsolete.
2x 2x

3
4x
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Zylinder-
schrauben M6x12 hinten unter dem Alurack
verschrauben.
Der TC-Bügel ist nur bei Anbringung eines
Hepco & Becker Topcases erforderlich.
Preparing of the Alurack:
Fix the bow to the rack with allen screws
M6x12.
The bow is needed in use with a Hepco & Becker
Top case only.
6623544 01 01/6553544 01 01 6623534 01 01/6553534 01 01 6613530 01 01/6503530 01 01
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
1
2
2x
2x
Montage der Adapterplatte vorne:
Die Adapterplatte in die Bohrungen der
Originalbrücke einstellen und mit den
Senkschrauben M8x55 befestigen.
Montage der Adapterplatte hinten:
Die hintere Befestigung der Adapterplatte
wird mit der Gegenhaltelasche von unten ver-
schraubt. Die Senkschraube M8x50 von
oben durchstecken und in das Gewinde der
Gegenhaltelasche einschrauben.
Achtung: Gegenhaltelasche so verschrauben,
dass das Gewinde nach unten zeigt.
Fastening of the adapter plate front:
Set the adapter plate into the holes of the ori-
ginal bridge, and secure with the countersunk
screws M8x55.
Fastening of the adapter plate rear:
The rear mounting of the adapter plate is bol-
ted to the retaining tab from below. Insert the
countersunk screws M8x50 from above and
screw into the thread of the retaining tab.
Warning: the thread of the retaining tab is
facing downwards.

4
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [e-mail]
www.hepco-becker.de
Weiteres Zubehör auf unserer Homepage. More accessories: see our homepage.
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Abgebaute Teile wieder montieren.
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the dismantled parts.
Please notice our enclosed service information.
3
4x 2x
2x2x
Montage des Easy-/Aluracks:
Das Alu-/Easyrack auf der Adapterplatte
ausrichten.
Die Befestigung erfolgt
VORNE
mit den Zylinderschrauben M6x16 sowie
U-Scheiben Ø6,4.
HINTEN
mit den Zylinderschrauben M6x16 sowie
Viereckscheiben 20 x 20 x ø6,4 und Tensilock
Mutter M6. Anschließend die Kunststoffab-
deckung(en) montieren.
Fastening of the Easy-/Alurack :
Align the Alurack / Easyrack on the adapter
plate.
Fix the rack
FRONT
with allen screws M6x16 and washers ø6,4
REAR
with allen screws M6x16, square disks
20 x 20 x ø6,4 and tensilock nut M6.
Mount the plastic cover(s).
6623544 01 01/6553544 01 01 6623534 01 01/6553534 01 01 6613530 01 01/6503530 01 01
