Hess City Elements 200-2 User manual

1
Gebrauchsanleitung
Installation and Operating Instructions
Notice de montage et d´installation
Manual de instrucciones
Istruzioni d’uso
2018/12/A
B
CITY ELEMENTS
200-2
LED

2
!
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti
Montage- und Wartungsarbeiten sind
nur mit Originalteilen durchzuführen. Für die
Installation und den Betrieb sind die nati-
onalen und internationalen Vorschriften zu
beachten. Werden nachträglich Änderungen
an Leuchten vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vor-
nimmt. Hess Licht + Form übernimmt keine
Haftung für Schäden, die durch unsach-
gemäßen Einsatz entstehen. Montage nur
durch Fachpersonal.
Only use original parts for mainte-
nance and installation of this luminaire.
National and international regulations and
laws apply to the installation and opera-
tion of this lighting fixture. If modifications
are made to the luminaire, the party who
made the modifications shall be considered
the legal manufacturer thereafter. Hess
Licht + Form does not accept liability for
any damages that occur due to improper or
unskilled actions. Only qualified persons are
permitted to install and assemble products
obtained from Hess Licht + Form.
Tous travaux de montage et d‘entre-
tien ne doivent être effectués qu‘avec des
pièces d’origine. Observez les consignes
de sécurité électriques nationales et inter-
nationales lors de l’installation et lors du
fonctionnement. En cas de modifications
ultérieurement apportées aux luminaires, la
personne responsable de ces modifications
est considérée comme le fabricant. Hess
Licht + Form n’assume aucune responsabi-
lité pour les dommages résultant d’une uti-
lisation non conforme. Le montage ne doit
être effectué que par des spécialistes.
Durante la instalación y el funciona-
miento deben observarse las normativas
nacionales e internacionales aplicables. En
caso de modificaciones ulteriores en lumina-
rias/postes, se considerará como fabricante
quienquiera que haya efectuado dichas
modificaciones. Hess Licht + Form declina
cualquier responsabilidad sobre daños por
uso indebido. Montaje únicamente por per-
sonal técnico cualificado.
Per gli interventi di montaggio e di
manutenzione vanno utilizzati esclusiva-
mente pezzi originali. Per l’installazione e il
funzionamento attenersi alle norme naziona-
li e internazionali. Se in un secondo tempo
vengono apportate modifiche agli apparec-
chi, viene considerato costruttore chi ha
effettuato le modifiche. Hess Licht + Form
non risponde in alcun modo di danni causati
da un impiego non corretto. Il montaggio va
effettuato solo da personale esperto.
ACHTUNG! Zerstörungsgefahr!
Chemikalien und Materialien mit korro-
dierenden Wirkungen dürfen nicht auf die
Leuchte einwirken.
Schrauben leicht fetten.
CAUTION! Damage may occur! Do not
allow chemicals or other corrosive materials
to come in contact with the luminaire.
Apply a little grease to the screws.
ATTENTION ! Risque de destruction ! Ni
produits chimiques ni matières à effet corro-
sif ne doivent pouvoir agir sur le luminaire.
Graisser légèrement les vis.
¡ATENCIÓN! ¡Peligro de destrucción! La
luminaria no debe estar expuesta a compue-
stos químicos o materiales corrosivos.
Engrasar ligeramente los tornillos.
ATTENZIONE! Rischio di distruzione! I
prodotti chimici e i materiali corrosivi non
devono venire a contatto con l’apparecchio.
Ingrassare leggermente le viti.
Es dürfen nur die vom Leuchten-
hersteller vorgeschriebenen Ersatzteile
eingesetzt werden. Die Vorschriften der
Lampenhersteller sind zu beachten.
Only replacement parts specified by
the lighting fixture manufacturer may be
used. In addition, the lamp manufacturer’s
instructions must be followed.
Seules les pièces de rechange prévues
par le fabricant des luminaires doivent être
utilisées. Observez les consignes du fabri-
cant
Se deben utilizar únicamente las
lámparas y repuestos definidos por el fabri-
cante. Deben observarse las indicaciones
del fabricante.
Possono essere utilizzati solo i ricam-
bi prescritti dal costruttore dell’apparecchio.
Attenersi alle norme del costruttore della
lampada.
Die Leuchte darf nur mit kompletter
Schutzabdeckung betrieben werden.
Only operate this luminaire when it is
in a closed state, i.e. with closed cover.
Ne faire fonctionner le luminaire
qu´avec le couvercle de protection fermé.
La luminaria debe funcionar única-
mente con las cubiertas de protección al
completo.
L’apparecchio di illuminazione può
essere utilizzato solo con le coperture di
sicurezza complete.
Bei Wartungsarbeiten und beim
Lampenwechsel muß das Element
spannungsfrei sein.
Es muß Schutzkleidung getragen werden.
When performing maintenance and
changing the lamp, always make sure that
the power is off in the luminaire (entire col-
umn). Protective clothing must be worn.
Lors de tous travaux d’entretien et
lors du remplacement d’une source lumi-
neuse, il faut absolument mettre le module
hors circuit.
Il faut absolument porter un vêtement pro-
tecteur.
Durante los trabajos de mantenimien-
to y de sustitución de lámparas el módulo
debe permanecer sin tensión, y se deberá
llevar vestimenta de protección.
Durante gli interventi di manutenzio-
ne e la sostituzione delle lampade il modu-
lo non deve essere sottoposto a tensione.
È inoltre necessario indossare abiti di pro-
tezione.

3
Zwischenelement/Abschlusselement
Alle Elemente sind mit Anschlusskabel vor-
verkabelt.
Intermediate module/Top module
Each module comes pre-wired with
attached connecting lead.
Module intermédiaire/Module
de terminaison
Tous les modules sont pré-câblés avec des
câbles de raccordement.
Módulo intermedio/Módulo de
remate
Todos los módulos están precableados con
cables de conexión.
Modulo centrale/Modulo terminale
Tutti i moduli sono precablati con il cavo di
allacciamento.
PMMA Reinigung
Leuchtenabdeckungen aus PMMA-Kunststoff
dürfen nur mit Wasser und Spülmittel, bei
starken Verschmutzungen mit Waschbenzin
gereinigt werden. Andere Mittel sind nicht
erlaubt, insbesondere die Verwendung
von alkoholhaltigen Reinigern (Spiritus,
Glasreiniger, etc.) oder Kaltreinigern führen
zur Beschädigung der Oberfläche.
PMMA cleaning instructions
Only use a mild detergent and water to clean
luminaire covers and enclosures of PMMA
plastic. If the PMMA is very heavily soiled,
you may use benzene, but with great care
and sparingly. Do not use any other agents;
in particular, alcohol-containing cleaners
(spirits, glass cleaner, etc.) or cold cleaning
solvents will damage the surface of the
PMMA.
Conseil de nettoyage
Les couvercles de luminaire en matière
plastique (de verre acrylique) sont à nettoyer
exclusivement avec de l‘eau et un produit
vaisselle, l‘éther de pétrole est autorisé en
cas d‘encrassements tenaces. Tout autre
produit est proscrit, notamment l‘emploi
de détergents contenant de l‘alcool (white-
spirit, produits pour vitres, etc.) ou de
détergents à froid qui endommageraient la
surface.
Indicaciones para la limpieza
Las cubiertas de luminaria en metacrilato
deben limpiarse únicamente con agua y
detergente, y con éter de petróleo en caso
de suciedad importante. Se prohíbe utilizar
otros agentes de limpieza. Los agentes de
limpieza que contengan alcohol (alcohol
etílico, limpiacristales, etc.) o desengra-
santes, en particular, pueden dañar la
superficie.
Indicazioni per la pulizia
Per la pulizia degli schermi in polimetilme-
tacrilato utilizzare solo acqua e detergente
o benzina solvente in caso di forte imbrat-
tamento. Non è consentito l’impiego di altri
mezzi; in particolare detergenti contenenti
alcol (spirito, detergente per vetri, ecc.) o
detergenti a freddo danneggiano la super-
ficie.
LED-Modul: Risikogruppe 2, nicht in
den Strahl blicken!
Die Leuchte ist so zu positionieren, dass
längeres in die Leuchte schauen in einem
geringeren Abstand als 0,4m nicht zu
erwarten ist.
LED module risk group 2, do not look
into the beam!
Position the luminaire to avoid extended
viewing into the luminaire at a distance of
less than 0,4m.
Module LED, groupe des risques 2, ne
pas regarder le rayon.
Positionnez le luminaire afin d´éviter d`y
regarder longtemps à une distance infé-
rieure à 0,4m.
Módulo LED grupo de riesgo 2, no fije
la vista en le rayo.
La luminaria debe posicionarse de tal
manera que se evita mirar directamente a
la luz a una distancia menor a 0,4m durante
un tiempo prolongado.
Modulo LED gruppo a rischio 2, non
fissare direttamente la luce.
L`apparecchio deve essere posizionato in
modo da evitare la possibilità di volgere a
lungo lo sguardo verso di esso ad una dis-
tanza inferiore a 0,4m.

4
Lieferumfang
Included in luminaire purchase
Matériel fourni
Programa de entrega
Volume di consegna
BK 500 CCTVBS 500 LED BS 500 SPEAKER BH min. 500
Element B A B
ø mm mm
BS 500 LED 16.02100.1 200 500
BK 500 16.02200.1 200 500
BS 500 SPEAKER 16.02300.1 200 500
BH min. 500 16.02400.1 200 min. 500
SW5-50MM 00.50.3302
Gewichte / Windangriffsflächen
Weight / Wind Catching Surface
Poids / Surface de résistance au vent
Pesos / Superficie expuesta al viento
Pesi / Superficie di resistenza al vento
kg m²
BS 500 LED 16.02100.1 8,4 0,1
BK 500 16.02200.1 6,2 0,1
BS 500 SPEAKER 16.02300.1 11,5 0,1
BH min. 500 16.02400.1 min. 7,0 0,1
• A •
• B •

5
Lichttechnik
Optical system
Technique d’éclairage
Luminotecnia
Illuminotecnica
Asymmetrische Platz- oder Wegebeleuchtung nach unten.
Asymmetric space or path lighting down.
Eclairage asymétrique de place ou chemin: orientation vers le bas.
Iluminación asimétrico de plaza o camino: orientación hacia abajo.
Illuminazione asimmetrica verso basso per piazze
oppure passaggi pedonali.
Asymmetrische Fassadenbeleuchtung nach oben.
Asymmetrical facade lighting upwards.
Eclairage asymétrique de façade: orientation vers le haut.
Iluminación asimétrico de fachada: orientación hacia arriba
Illuminazione asimmetrica verso l‘alto
per facciate.
Rotationssymmetrische Reflektor zur Fassadenbeleuchtung.
Reflektor von -25° bis +35° neigbar.
Rotationally symmetrical reflector for facade lighting.
Reflector tiltable from -25 ° to + 35 °.
Réflecteur à symétrie de révolution pour l‘éclairage de façade.
Réflecteur inclinable de -25 ° à + 35 °.
Reflector rotacionalmente simétrico para iluminación de fachadas.
Reflector inclinable desde -25 ° hasta + 35 °.
Riflettore simmetrico rotante per illuminazione di facciate.
Riflettore inclinabile da -25 ° a + 35 °.

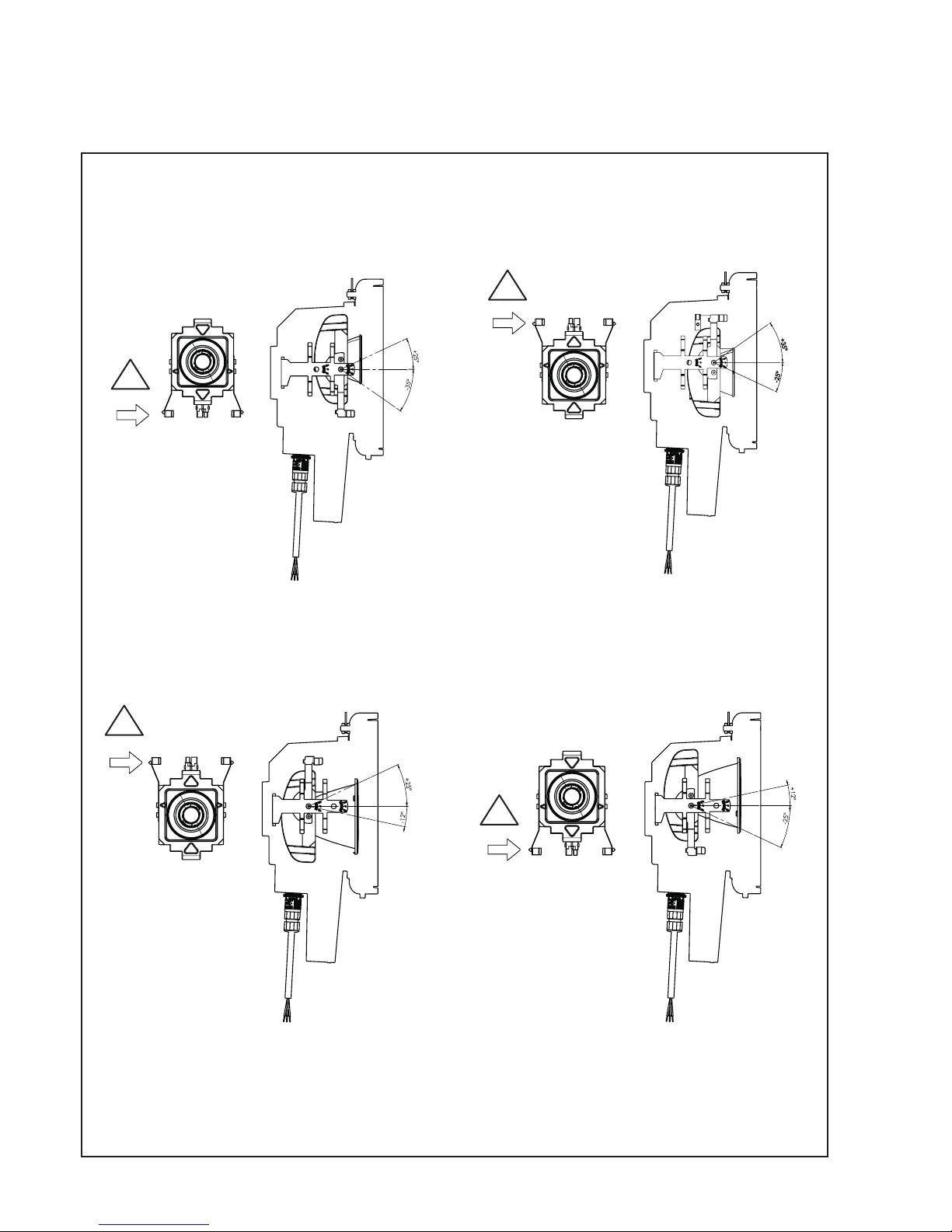

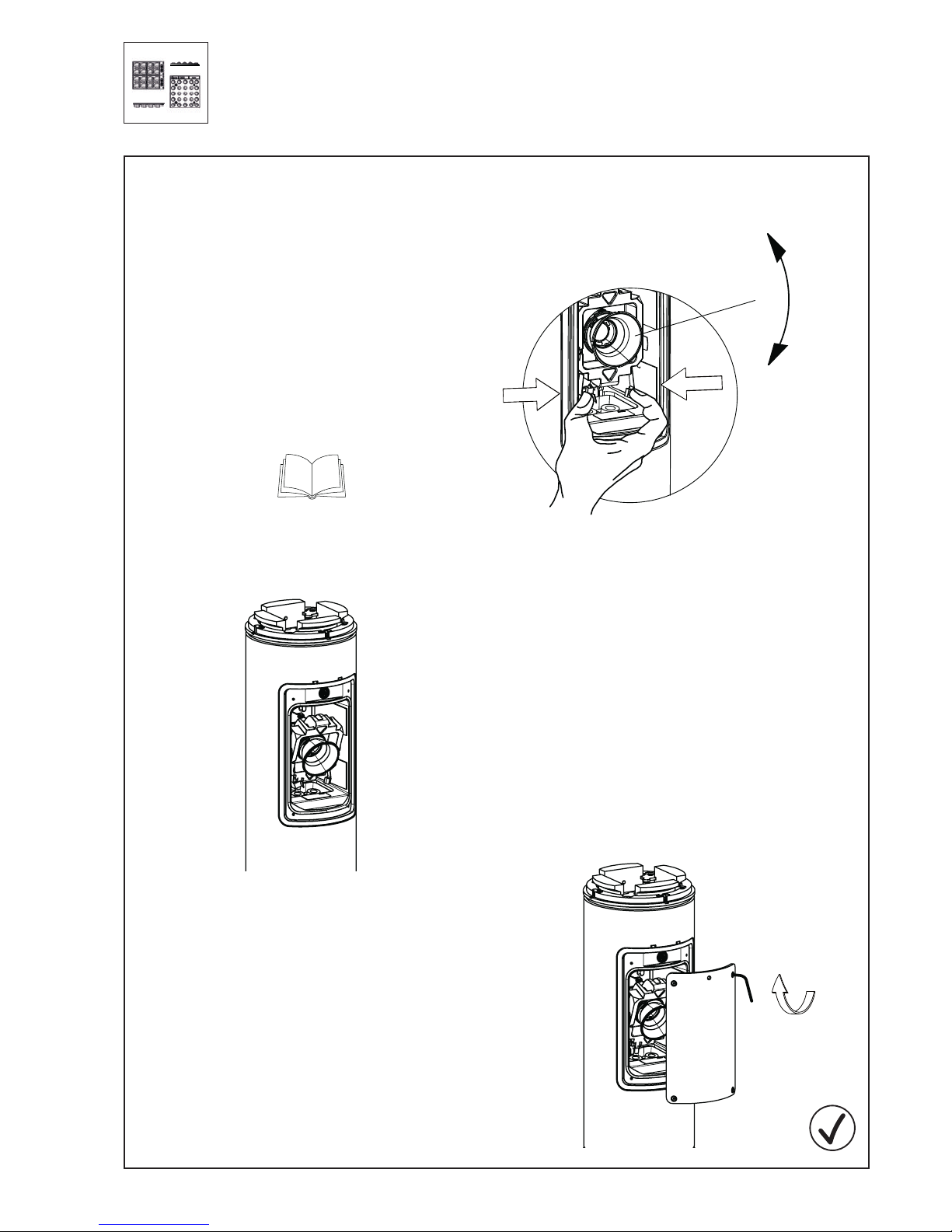

Lichttechnik LED
Auf Ausrichtung achten!
Optical system LED
Pay attention to the alignment of the reflector!
Technique d’éclairage LED
Veiller à la bonne orientation!
Luminotecnia LED
Asegurarse de que la orientación es correcta!
Illuminotecnica LED
Fare attenzione all’orientamento!
!

6

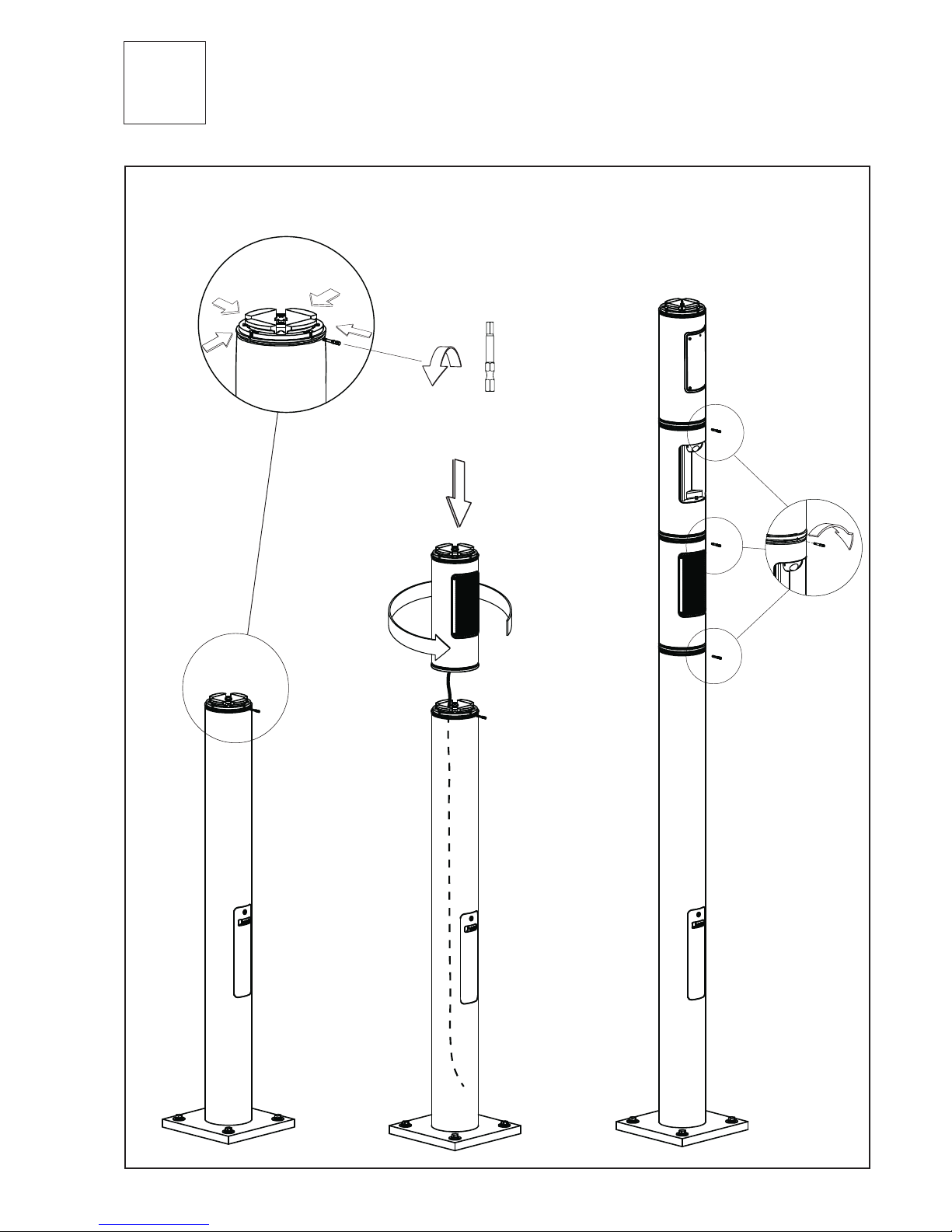

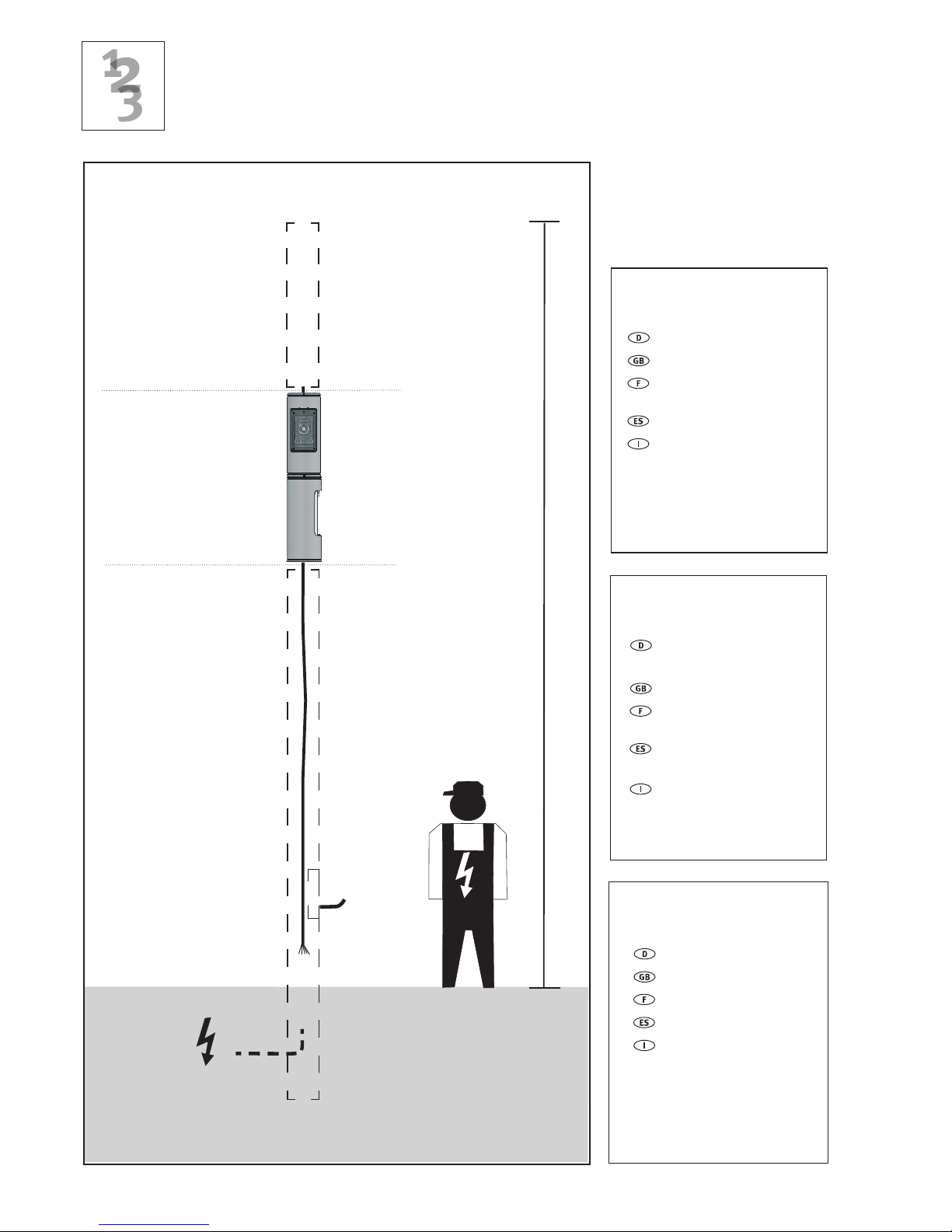

Empfohlene Montagefolge
Recommended Installation Procedure
Déroulement de montage recommandé
Secuencia de montaje recomendada
Sequenza di montaggio consigliata
BS 500 Spot
BK 500 CCTV
BS 500 Speaker
BH min. 500
A
B
C
1.
2.
3.
max. 9m
4.
Kabelbelegung
Wiring diagram
Positionnement brins
de câble
Tendido de cables
Assegnazione dei cavi
5.
6.
Einstellmöglichkeiten
“DIM Modul“
Settings “DIM Modul”
Possibilités de réglage
du “Module DIM“
Posibilidades de ajuste
„Módulo DIM“
Possibilità di regolazio-
ne del „Modulo DIM“
7.
Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione

7
2. Montage
Mounting
Montage
Montaje
Montaggio
4x
00.50.3302
14Nm
4x

8
Kabelbelegung
Wiring diagram
Positionnement brins de câble
Tendido de cables
Assegnazione dei cavi
5.
Schutzklasse I Dali
Protection rating I Dali
Classe électrique I Dali
Clase de protección I Dali
Classe di Isolamento I Dali
H05SS-F 5G1² L1 N DA DA
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II Dali
Protection rating II Dali
Classe électrique II Dali
Clase de protección II Dali
Classe di Isolamento II Dali
H05SS-F 4X1² L1 N DA DA
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
SchutzklasseI Step DIM / Lineswitch
Protection rating I Step DIM / Lineswitch
Classe électrique I Step DIM / Lineswitch
Clase de protección I Step DIM / Lineswitch
Classe di Isolamento I Step DIM / Lineswitch
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N SD
Schutzklasse II Step DIM / Lineswitch
Protection rating II Step DIM / Lineswitch
Classe électrique II Step DIM / Lineswitch
Clase de protección II Step DIM / Lineswitch
Classe di Isolamento II Step DIM / Lineswitch
H05SS-F 4X1² L1 N SD
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
= nicht belegt / not allocated / non affecté / non conectar / non assegnato
SKI
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=PE
5=N
SKII
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=leer
5=N

9
6. Einstellmöglichkeiten “DIM Modul”
Settings “DIM Modul”
Possibilités de réglage “Module DIM”
Posibilidades de ajuste “Módulo DIM”
Possibilità di regolazione del “Modulo DIM”
Nachtabsenkung über Steuerleitung
Absenkung auf 30% / 50% / 70%
(weitere Stufen auf Anfrage)
Programmierung via Software
Serienmäßig integriert
Dims via a control lead
Dims to 30% / 50% / 70%
(For other dim levels, consult factory)
Programmes via software
Features above are standard
Réduction de puissance nocturne avec ligne
de commande
Réduction sur palier de 30% / 50% / 70%
(autres paliers sur demande)
Programmation via logiciel (software)
Intégrée en série
Reducción de potencia por la noche mediante
línea piloto
Reducción de potencia a un 30% / 50% / 70%
(otros niveles a petición del cliente)
Programación a través de software
Integrado de serie
Riduzione notturna tramite linea di controllo
Riduzione del 30% / 50% / 70%
(ulteriori livelli su richiesta)
Programmazione tramite Software
Integrazione di serie
Nachtabsenkung ohne Steuerleitung
Dimmung auf 2 Absenkstufen möglich
Programmierung via Software
Theoretische Mitternacht wird selbständig ermittelt
Serienmäßig integriert
Dims without using a control lead
2 stages are possible
Programmes via software
Automatically determines when midnight is (approximate)
Features above are standard
Réduction de puissance nocturne sans ligne de commande
Gradation d´éclairage possible sur 2 paliers de réduction.
Programmation via logiciel (software)
L´heure de minuit théorique est déterminée de façon indépen
dante.
Intégrée en série.
Reducción de potencia por la noche sin línea piloto
La luz se puede regular a 2 niveles de reducción de potencia
Programación a través de software
La medianoche teórica se calcula de forma automática
Integrado de serie
Riduzione notturna senza linea di controllo
Regolazione possibile su 2 livelli di riduzione
Programmazione tramite Software
La mezzanotte teorica viene individuata automaticamente
Integrazione di serie
6.1 StepDim
Ansteuerbar über diverse Telemanage-
mentsysteme (Zigbee, Powerline, ...)
Dimmung von 10% bis 100%
einstellbar (Kunde)
Serienmäßig integriert
Operable and controllable in various communication
networks
(Zigbee, Power line, etc.)
Dim levels from 10% to 100% possible (customer-set)
Features above are standard
Pilotable au moyen de divers systèmes de manage
ment à distance (Zigbee, Powerline, ...)
Gradation d´éclairage réglable de 10% à 100% (client)
Intégrée en série
Se puede controlar a través de varios sistemas de con
trol a distancia
(Zigbee, Powerline...)
La luz se puede regular de un 10% a un 100% (cliente)
Integrado de serie
Regolazione tramite sistemi di comando a distanza
(Zigbee, Powerline, ...)
Grado di regolazione possibile dal 10 al 100% (Cliente)
Integrazione di serie
6.3 Dali
6.2 AstroDim

10
BS 500 Spot

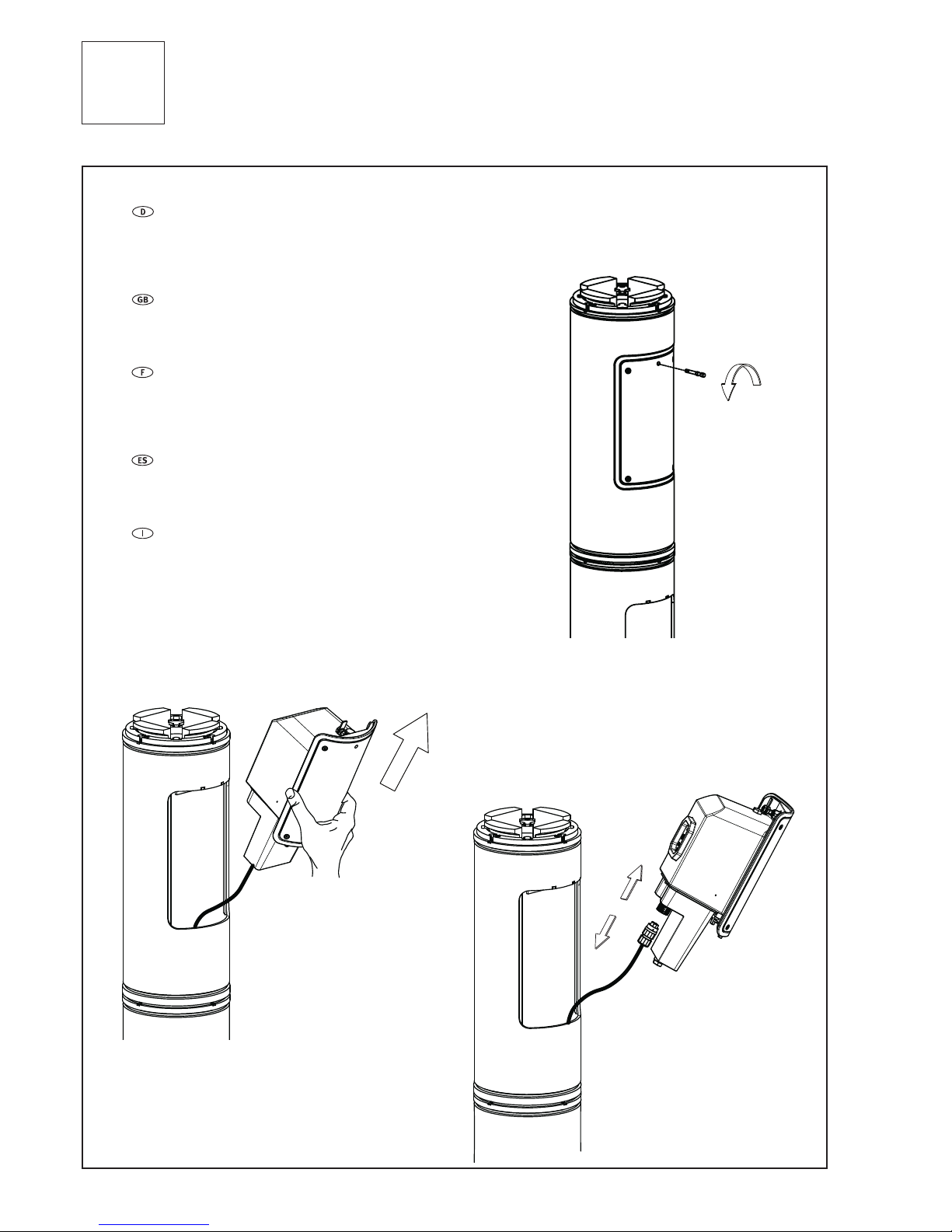

7. Wartung Elektrik
Maintenance electrics
Electricité de maintenance
Electricidad de mantenimiento
Elettricità di manutenzione
Die Leuchte ist weitestgehend wartungsfrei. Es ist
jedoch auch vorgesehen, dass das LED-Modul getauscht
werden kann.
Austausch bei Ausfall vor Erreichen der zu erwartenden
Lebensdauer siehe www.hess.eu/9970
The luminaire is largely maintenance-free. However,
it is envisaged that the LED-Module can be replaced.
If you replace in case of failure before reaching the expected
product life, proceed as it explained www.hess.eu/9970
Le luminaire est en grande partie sans entretien.
Cependant, il est également envisagé de remplacer le module
LED.
Échange en cas de panne avant d´avoir atteint la durée de vie
attendue : voir www.hess.eu/9970
La luminaria es en gran parte sin mantenimiento. Sin
embargo, el módulo LED también se puede reemplazar.
Cambio en caso de fallo antes de la vida útil prevista:
véase www.hess.eu/9970
L´apparecchio non richiede praticamente nessuna manu-
tenzione. Tuttavia, è anche previsto che il modulo LED possa
essere sostituito.
Sostituzione in caso di guasto prima di raggiungere la durata
prevista.
Vedi www.hess.eu/9970
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=PE
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=leer
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=PE
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=leer

11
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=PE
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=leer
alt
old
ancien
viejo
vecchio
neu
new
nouveau
nuevo
nuovo
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=PE
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=leer
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=PE
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=leer

12
3Nm
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=PE
1=L1
2=L2 (DALI)(PST)
3=L3 (DALI)
4=leer
0,5Nm
4x

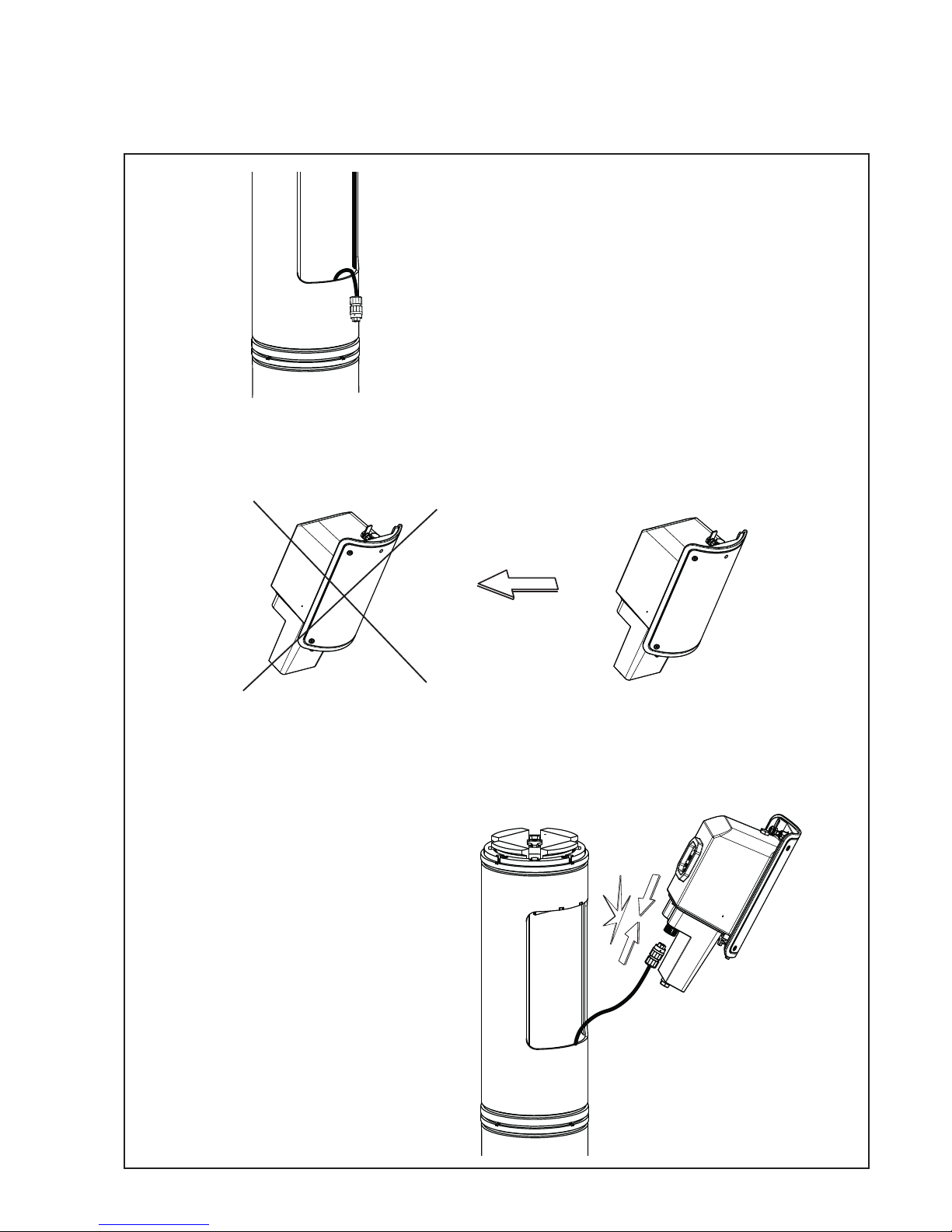

7. Wartung Elektrik
Maintenance electrics
Electricité de maintenance
Electricidad de mantenimiento
Elettricità di manutenzione

13
0,5Nm
4x
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti

14
Lichttechnik
Optical system
Technique d’éclairage
Luminotecnia
Illuminotecnica

14
Position Reflektor
Lenina S 18°
Lenina M 28°
Lenina W 46°
Lena WAS
Position Reflektor
Lena S 14°
Lena S DL 16°
Position Reflektor
Lena S 14°
Lena S DL 16°
Position Reflektor
Lenina S 18°
Lenina M 28°
Lenina W 46°
Lena WAS
!
!
!
!
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti


15
7. BK 500 CCTV
Wartung
Maintenance
Maintenance
Mantenimiento
Manutenzione
alt
old
ancien
viejo
vecchio
neu
new
nouveau
nuevo
nuovo

16
7.
3Nm
BK 500 CCTV
Wartung
Maintenance
Maintenance
Mantenimiento
Manutenzione

17
7. BS 500 Speaker
4x
alt
old
ancien
viejo
vecchio
neu
new
nouveau
nuevo
nuovo
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti

18
Wartung
Maintenance
Maintenance
Mantenimiento
Manutenzione

18
Direktmontage
Direct mount
Montage direct
Montaje directo
Montaggio diretto
Direktmontage
Direct mount
Montage direct
Montaje directo
Montaggio diretto
Einstellung wie erforderlich
Tap setting as needed
Réglage depuissance
Conguración de derivación si
es necesaria
Regolazione della potenza
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti


19

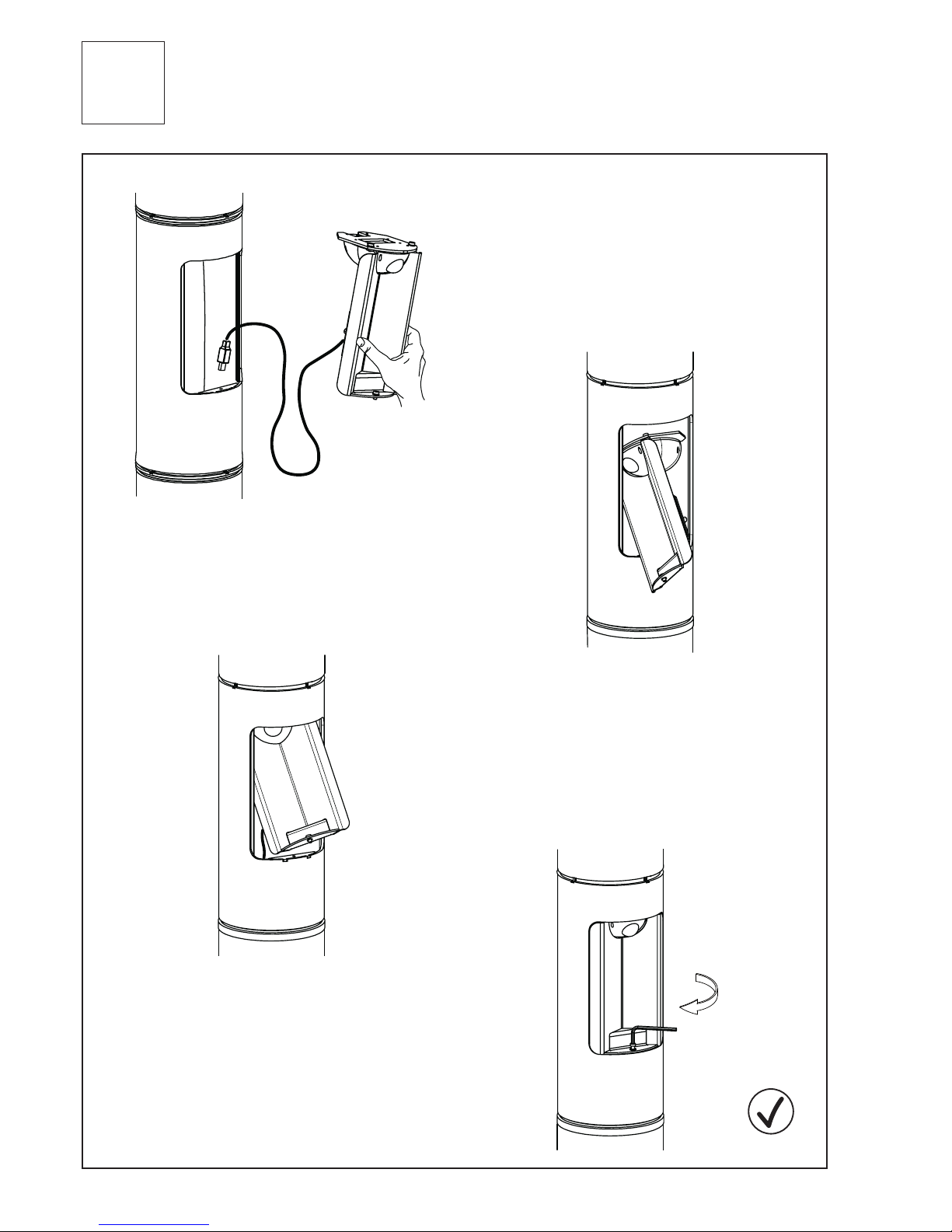

7. Wartung
Maintenance
Maintenance
Mantenimiento
Manutenzione
3Nm
4x
0,5Nm

20
Technische Änderungen vorbehalten · All rights reserved · Sous réserve de modifications techniques · A reserva de modificaciones técnicas · Ci riserviamo la facoltà di apportare modifiche tecniche.
Hess GmbH
Licht + Form
Lantwattenstraße 22
D-78050 Villingen-Schwenningen
Tel. +49 7721 / 920-0
Fax +49 7721 / 920-250
[email protected]
www.hess.eu
