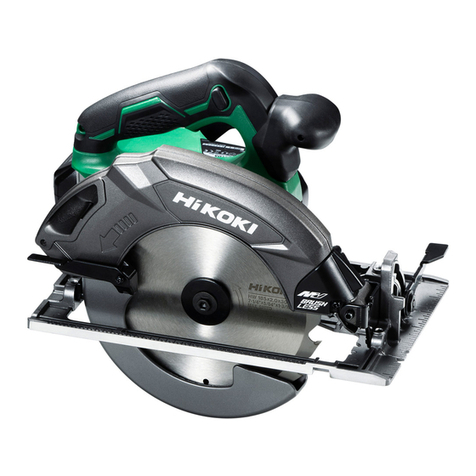

HIKOKI C 3607DA User manual

使用说明书
Handling instructions
保留备用
Keep for future reference
中 文
English
充电式电圆锯
Cordless Circular Saw
C 3607DA
000BookC3607DAChS.indb1000BookC3607DAChS.indb1 2018/06/1814:21:582018/06/1814:21:58

2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动 ( 有线 ) 电动工具或电池驱动
( 无线 ) 电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
目次
电动工具通用安全警告...............................2
所有圆锯的安全说明....................................4
对各种圆锯的进一步安全说明................5
带摆动式内护罩的圆锯的安全说明......6
使用电圆锯时的注意事项..........................6
锂离子电池使用注意事项..........................8
锂离子电池运输...........................................10
USB 设备连接器使用注意事项 .............10
符号....................................................................10
零件名称..........................................................11
规格....................................................................12
标准附件..........................................................13
用途....................................................................14
电池的拆卸／安装法.................................14
充电....................................................................14
作业之前..........................................................17
使用前调整电圆锯......................................19
操作....................................................................20
LED 灯警示信号 ( 图 35) ........................26
USB 设备的充电方法 .................................26
维护和检查.....................................................28
故障排除..........................................................30
选择附件..........................................................33
000BookC3607DAChS.indb2000BookC3607DAChS.indb2 2018/06/1814:21:582018/06/1814:21:58

3
中文
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器 ( ＲＣＤ )。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
000BookC3607DAChS.indb3000BookC3607DAChS.indb3 2018/06/1814:21:582018/06/1814:21:58

4
中文
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
所有圆锯的安全说明
危险！
a) 让手始终远离锯割区域和锯片。你的另一只手始终握住辅助手柄或电动机机
壳。
如果双手都握住圆锯，就不会被锯片伤害。
b) 不得接触工件的下面。
护罩不能防止工件下方锯片的危险。
c) 将锯割深度调至工件的厚度。
能看到在工件下露出的锯齿应不到一个齿高。
000BookC3607DAChS.indb4000BookC3607DAChS.indb4 2018/06/1814:21:582018/06/1814:21:58

5
中文
d) 不得手持工件或将工件架在腿上进行锯割，应将工件夹紧在一个稳定的平台
上。
适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。
e) 在锯割工具进行操作时有可能碰到暗线或自身电线的场合，须通过绝缘握持
面来握住电动工具。
碰到“带电”电线也会使工具的裸露金属部分带电，从而使操作者触电。
f) 当作劈锯时，始终使用劈锯护栏和直边导向器。
这样改善了锯割精度并减小了锯片卡住的几率。
g) 始终使用尺寸和轴心形状（菱形或圆形）得当的锯片。
如果锯片与圆锯夹装部件不符将引起偏心运转而导致失控。
h) 不得使用损坏的和尺寸不符的垫圈和螺栓。
为改善作业和安全运行，锯片垫圈及螺栓是为圆锯专门设计的。
对各种圆锯的进一步安全说明
回弹的原因和操作者防护 ：
回弹是当锯片受挤压、被卡住或偏离中心时的突然反作用，使圆锯不受控制
地抬起并脱离工件冲向操作者。
当锯片受挤压或被收拢的切口紧紧卡住时，锯片堵转且电动机反作用力驱使
整机朝操作者快速弹回。
如果锯片发生扭曲或偏离锯割面，锯片后边缘上的锯齿会挖入木材上表面从
而引起锯片爬出切口并朝操作者回弹。
回弹是误用圆锯和/或不正确操作程序或条件导致的结果，采取以下适当预防措
施可避免回弹。
a) 双手紧握圆锯上的把手，双臂放置得能抵住回弹力。身体处于圆锯的任意一
侧而不对准锯片。
回弹会导致圆锯的向后弹起，但如果采取了适当的防备措施，回弹力可以受
操作者的控制。
b) 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯在
材料中不移动，直到锯片完全停止。不得在锯片处于运转或可能发生回弹情
况下尝试将圆锯从工件中拿走或向后拉动圆锯。
调查并采取正确的措施以消除锯片卡住的原因。
c) 当在工件中重新起动圆锯时，将锯片对准切口并检查锯齿是否插入材料。
如果锯片卡住了，工具重新起动时，锯片会爬出工件或从工件上回弹。
d) 支撑大型板料以减少锯片受挤压和回弹的危害。
大型板料因自重向下垂，支撑物必须放置在板料下面的两侧，靠近切割线和
板料边缘都要放置。
e) 不得使用钝的或破损的锯片。
没有开锋的或安装不当的锯片会形成窄小的锯痕，从而导致剧烈摩擦、锯片
卡住和回弹。
000BookC3607DAChS.indb5000BookC3607DAChS.indb5 2018/06/1814:21:582018/06/1814:21:58

6
中文
f) 锯割之前，锯割深度和倾角调节锁定钮必须旋紧和紧固。
如果锯割时锯片调节器发生移动，可能会引起锯片卡住和回弹。
g) 当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。
伸出锯片可能会锯割到引起回弹的物体。
带摆动式内护罩的圆锯的安全说明
a) 每次使用前，检查下护罩闭合是否自如。如果下护罩不能迅速回复，则不得
操作圆锯。不得将下护罩夹住或系绑在开启位置。
如果圆锯突然跌落，下护罩可能会弯曲变形，用回缩手柄抬起下护罩，确信
在任何锯割角度和深度下护罩回缩自如，且不会触及锯片和任何其它零件。
b) 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用前
对其进行维修。
下护罩可能因零件损害、胶质沉积或废屑堆积而运动迟缓。
c) 仅当特殊锯割，例如“插入式锯割”和“组合式锯割”，才应用手动方式抬
起下护罩。用回缩手柄抬起下护罩，锯片刚一进入到锯割材料就必须释放下
护罩。
对所有其他锯割作业，下护罩应自动回复。
d) 在把圆锯放置在工作台或地上之前始终能看到下护罩是遮住锯片的。
未经防护的、有惯性的锯片引起圆锯后退，锯割到其行程上的物体，要考虑
到开关释放后锯片停下来的时间。
使用电圆锯时的注意事项
1. 调整。在锯割之前，确认已调整锯割深度和倾斜角度。
2. 避免割到铁钉。在锯割前检查并拆下所有的铁钉。
3. 操作锯片时，将电线从锯割区域移开
并固定住，以防在锯割作业时刮到工
件上的电线。
作业时适当地用手部支撑和工件支
撑，并将电线从作业区域移开。
警告！
适当支撑工件对减少人身伤害、锯片
卡住或操作失控是至关重要的。常见
的手部支撑锯片方法如图 1 所示。
手部支撑、工件支撑和布线图示。
图1
000BookC3607DAChS.indb6000BookC3607DAChS.indb6 2018/06/1814:21:582018/06/1814:21:58

7
中文
4. 将锯座的大部分放在工件有紧固支撑的部分，而非锯割后将会掉落的部分。
例如，图 2 所示为锯割木板末端的正确方法，图 3 为错误方法。如果工件过
于短小，请将其固定。
请勿手握较短的部分！
图3图2
5. 请勿用被虎钳颠倒夹住的电圆锯进行锯割。
这种做法非常危险，会造成严重事故。( 图 4)
6. 在完成锯割作业，放下工具前，务必确保下（可伸缩）
护罩已关闭，刀刃已完全停止。
7. 请勿仅使用工具的鼓风机功能。( 图 5)
8. 请按规定方式使用电动工具，切勿移作他用。
请按使用说明书中记载的规定方式使用电动工具，
切勿移作他用。
9. 请勿在锯片贴近身旁时运转锯片。
10. 请勿使用破损或无法正常运转的工具。
如果工具无法正常操作，发出奇怪响声或发生破
损，请立即停止使用，并联系 HiKOKI 授权服务
中心进行维修。
11. 请勿穿戴使用易卷起的材料制成的手套，如棉布、
毛线、布料或线等。
12. 请勿触碰移动的部件。
请勿将手、手指或身体的其他部位靠近工具的移
动部件。
13. 请勿在未安装护罩的情况下进行操作。
请勿在没有护罩、安全装置，或作业顺序错误的情况下进行操作。如果需要
取下护罩或安全装置进行维护或维修，请更换护罩或安全装置后再操作该工
具。
图4
图5
000BookC3607DAChS.indb7000BookC3607DAChS.indb7 2018/06/1814:21:582018/06/1814:21:58

8
中文
14. 请正确使用工具。
请勿将小型工具或附件强行用作重型工具。
请勿将工具用于其他目的，例如，请勿使用电圆锯来锯割树枝或木头。
15. 请正确操作工具。
请按照使用说明书中记载的内容操作工具。请勿掉落或扔掷工具。请勿让儿
童、不熟悉操作步骤或未授权的人员操作该工具。
16. 符号定义。
V
.................... 伏特
—
................... 直流电流
no
.................. 空载速度
---/min
........... 每分钟转数或往复移动
Hz
................. 赫兹
A
.................. 安培
17. 将所有螺钉、螺栓和盖子紧固在正确的位置。
将所有螺钉、螺栓和盖子安装牢靠。并定期检查其紧固状况。
18. 请勿在塑料外壳或手柄破裂的情况下使用电动工具。
如果工具外壳或手柄破裂，可能会导致触电。需修理后再使用。
19. 请务必将刀刃和附件牢固安装到工具上。
防止自己或他人受伤。刀刃、锯割工具和配件必须安全牢靠地安装到工具上。
20. 请小心操作电动工具。
如果电动工具无意间掉落或撞到坚硬的金属，则可能变形、破裂或损坏。
21. 请勿使用溶剂擦拭塑料部件。
汽油、稀释剂、四氯化碳和酒精等溶剂可能会造成塑料部件损坏或破裂。请
勿使用上述溶剂进行擦拭。
请用沾有肥皂水的软布擦拭塑料部件，并将其完全晾干。
22. 请保持电机排气孔清洁。
请务必使该工具的电机排气孔保持清洁，确保空气可以自由流动。经常检查
是否堆积灰尘。
23. 请勿使工具在无人值守的状态下运转。关闭电源。
请勿在工具完全停止前离开。
24. 请勿在操作后直接用手触摸刀刃。
25. 由于充电式电圆锯是电池供电的，因此请注意工具可能会随时开始运转。
26. 在较高的位置作业时，请确保下方没有人，并注意下方的情况。
27. 请勿强烈撞击或破坏开关面板。否则可能会导致故障。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
000BookC3607DAChS.indb8000BookC3607DAChS.indb8 2018/06/1814:21:582018/06/1814:21:58

9
中文
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件 ( 螺丝、钉子等 ) 存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
000BookC3607DAChS.indb9000BookC3607DAChS.indb9 2018/06/1814:21:582018/06/1814:21:58

10
中文
警告！
如果导电异物接触到锂离子电池的端子，电池可能短路，
并导致火灾。
存放锂离子电池时，请务必遵循下列注意事项。
○ 切勿在存放盒中放置导电的残片，钉子，以及导线，
如铁线和铜线。
○ 或者将电池装在电动工具中，或者在牢固按入电池盖
并挡住通风孔后再存放，以防止短路。( 参照图 6)
锂离子电池运输
当运输一个锂离子电池，请注意以下预防措施。
警告！
告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按
照运输公司的指引安排运输。
○ 功率输出超过 100 Wh 的锂离子电池
被视作危险物品运输分类并且需要特
别申请程序。
○ 对于境外运输，您必须遵守国际法以
及输入国的规章和条例。
○ 如果电动工具中装有BSL36B18
（另售），功率输出将超过 100 Wh，
装置将被归类为危险物品。
USB 设备连接器使用注意事项
发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用
本产品前，请务必备份 USB 设备中的数据。
请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本
公司概不负责。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书
n0
空载转速
直流电
/min
每分钟的振动次数
V
额定电压 警告
图 6
电池
电池盖
通风口
端子
插销
Wh
输出功率
2至3位数
图 7
000BookC3607DAChS.indb10000BookC3607DAChS.indb10 2018/06/1814:21:582018/06/1814:21:58

11
中文
零件名称
1. 电动工具
锯割深度调节杆
下部防护杆
锯片防护罩
图8
锁紧杆
电池
（选购件）
LED 灯 5mm 内六角扳手
铭牌 手柄
外壳 电机
（外壳内部）
锯片
垫圈 (B)
底座
锁定解除按钮
倾斜杆
模式选择开关
静音模式指示灯 照明模式开关
照明模式指示灯
下护罩
内六角法兰螺栓
扳机开关
副手柄
2. 电池 3. 电池充电器
电池
电池盖
通风口
端子
插销
<BSL36A18> <UC18YSL3>
铭牌
电线
导轨
充电指示灯
通气孔
机身
图 9 图 10
000BookC3607DAChS.indb11000BookC3607DAChS.indb11 2018/06/1814:21:592018/06/1814:21:59

12
中文
规格
电动工具
型式 C3607DA
电压 36 V
空载转速 强力模式 4300 /min
静音模式 2000 /min
能力 锯切深度 90 度 62 mm
45 度 47.5 mm
电池 * BSL36A18 ：锂离子 36 V / 18 V
（2.5 Ah / 5.0 Ah 10 节）
重量 4.2 kg ( 安装 BSL36A18)
* 本工具不适用以下电池（BSL3660/3626/3620、BSL18xx 和 BSL14xx 系列）。
充电器
型式 UC18YSL3
充电电压 14.4 － 18 V
重量 0.6 kg
电子控制
○ 软启动
○ 过载保护
在操作过程中，如果电机过载，此保护功能可以断开电机电源，明显降低转速。
过载保护功能被激活时，电机会停止。
在这种情况下，请松开工具的开关，试着消除过载的原因。
然后再重新使用。
○ 过热保护
在操作过程中，如果电机过热，此保护功能可以断开电机电源，使电动工具
停止运行。
过热保护功能被激活时，电机会停止。
在这种情况下，请松开工具的开关，冷却数分钟。
然后再重新使用。
000BookC3607DAChS.indb12000BookC3607DAChS.indb12 2018/06/1814:21:592018/06/1814:21:59

13
中文
○ 旋速切换功能（强力模式 / 静音模式）
（强力模式 / 静音模式切换功能）
每按一下模式选择开关，都可改变操作模
式。( 图 11)
在静音模式下，电机的最大 RPM 降低，可
以在减少噪音的情况下进行高效作业。
在静音模式下，静音模式指示灯亮起。
静音模式下的负载增加时，工具将自动切
换到强力模式，并在负载减少时恢复至静
音模式。
在电源模式下，即使负载降低，也不会对
静音模式作出改变。
注
○ 如要启用模式变更，请在安装电池后立即
拉动开关。
○ 请勿强烈撞击或破坏开关面板。否则可能会导致故障。
标准附件
除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。
表 1
C3607DA
(2XC) (NNP)
充电器（UC18YSL3） 1―
电池（BSL36A18） 2―
电池盖 1―
塑料盒 11
内托盘 11
六角条形扳手 11
根据工具套件的规格不同，所提供的充电器和电池会有所不同。
图 11
模式选择开关
静音模式指示灯
000BookC3607DAChS.indb13000BookC3607DAChS.indb13 2018/06/1814:21:592018/06/1814:21:59

14
中文
用途
锯割各种木材。
电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手、然后再推压电池插销以拆下
电池 ( 参照图 12)。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 ( 参照图 12)。
充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，指示灯闪烁红色（间
隔为 1 秒）。
2. 将电池插入充电器。
如 图13所示，将电池紧紧地插入充电器。
3. 充电
将电池插入充电器后，充电指示灯将呈蓝色闪烁。
电池完全充电后，充电指示灯将持续点亮呈绿色。( 参
照 表2)
图 12
插销
把手
按
拉出
插入 电池
电池
充电指示灯
图 13
导轨
000BookC3607DAChS.indb14000BookC3607DAChS.indb14 2018/06/1814:21:592018/06/1814:21:59

15
中文
(1) 充电指示灯的指示状态
根据充电器或可充电电池的情况，充电指示灯的显示如 表2所示。
表 2
充电指示灯的指示状态
充电指示灯
（红/蓝/
绿/紫）
充电前 闪烁
(红)
点亮 0.5 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 插入电源
充电时
闪烁
(蓝)
点亮 0.5 秒钟。不点亮 1 秒
钟。（熄灭 1 秒钟） 电池电量低于 50%
闪烁
(蓝)
点亮 1 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 电池电量低于 80%
点亮
(蓝)
连续点亮 电池电量高于 80%
充电
完成
点亮
(绿)
连续点亮
( 发出持续蜂鸣声 : 约6秒)
过热
待机
闪烁
(红)
点亮 0.3 秒钟。不点亮
0.3 秒钟。（熄灭 0.3 秒钟）
电池过热。无法充
电（电池冷却后将
开始充电）
无法
充电
闪动
(紫色)
点亮 0.1 秒钟。不点亮
0.1 秒钟。（熄灭 0.1 秒钟）
( 发出断续蜂鸣声 : 约2秒)
电池或充电器故障
000BookC3607DAChS.indb15000BookC3607DAChS.indb15 2018/06/1814:21:592018/06/1814:21:59

16
中文
(2) 可充电电池温度和充电时间相关资料。
温度和充电时间如表3 所示
表 3
充电器 UC18YSL3
电池
电池类型 锂离子电池
电池可充电
温度 -10℃ － 50℃
充电电压 V14.4 18
充电时
间（环
境温度
20℃）
BSL14xx 系列 BSL18xx 系列 多电压
系列
（4 节） （8 节） （5 节） （10 节） （10 节）
分钟
BSL1415S : 15
BSL1415 : 15
BSL1415X : 15
BSL1420 : 20
BSL1425 : 25
BSL1430C : 30
BSL1430 : 20
BSL1440 : 26
BSL1450 : 32
BSL1460 : 38
BSL1815S : 15
BSL1815 : 15
BSL1815X : 15
BSL1820 : 20
BSL1825 : 25
BSL1830C : 30
BSL1830 : 20
BSL1840 : 26
BSL1850 : 32
BSL1860 : 38
BSL36A18 : 32
BSL36B18 : 52
USB
充电电压
V5
充电电流
A2
注:
充电时间可能会因环境温度和电源电压而异。
4. 从电源插座拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电后，先将电池从充电器中取出，然后妥善保存。
关于新电池的放电。
新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用
时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复
为充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
000BookC3607DAChS.indb16000BookC3607DAChS.indb16 2018/06/1814:21:592018/06/1814:21:59

17
中文
注意！
○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭
0.3 秒钟（熄灭 0.3 秒钟）。此时请等待电池冷却后再开始充电。
○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内
是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。
请将其送往当地授权服务中心。
○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出，
因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电
池，则电池可能充电不正常。
作业之前
注意！
为避免发生严重事故，请确保开关处于关断位置，并取出电池。
1. 检查工作区域环境。
检查工作区域，确保没有杂物且不杂乱。
请勿使无关人员靠近。确保照明和通风充足。
2. 安装锯片（图 14）
警告！
如果使用随附的六角扳手以外的工具对内六角法兰螺栓进行操作，将导致旋
扭过紧或无法充分拧紧，造成人员受伤。
(1) 将主轴、螺栓以及垫圈周围堆积的切屑完全清除干净。
(2) 安装锯片时，垫圈 (A) 和 (B) 的凹入侧必
须和锯片侧一致。将锯片安装到主轴上，
最后固定垫圈 (B)（参见图 14）
(3) 为确保锯片转动方向正确，锯片上的箭头
方向必须与锯盖上的箭头方向一致。
(4) 用手指尽量将固定锯片的内六角螺栓拧
紧。然后压下锁紧杆，锁住主轴，并拧紧
螺栓。
(5) 确保锁紧杆仍在原来的位置。
注意！
安装锯片后，请再次确认锁定按钮已牢固
固定在指定位置。
图 14
垫圈 (A)
垫圈 (B)
锯片
内六角
法兰螺栓
000BookC3607DAChS.indb17000BookC3607DAChS.indb17 2018/06/1814:21:592018/06/1814:21:59

18
中文
3. 拆下锯片
注意！
请勿在使用后立即触摸锯片。金属仍处于高温状态，
易灼伤皮肤。
(1) 将锯割量调到最大，将电圆锯如图 15 所示放置。
(2) 压住锁紧杆，锁住主轴，然后用 5mm 内六角扳手拆
下内六角法兰螺栓和垫圈 (B)。
(3) 握住下部防护杆以使下部防护罩完全缩回到锯盖内，
拆下锯片（图 16）。
4. 检查下护罩的性能
警告！
请务必确保下护罩未被固定。此外，请
检查其是否可以顺滑移动。如果锯片露
出，可能会造成人员受伤。
下护罩（参见第 11 页的图 8）可保护
作业人员的身体不接触到锯片。请务必
确保防护罩能顺滑地覆盖住锯片。如果下护罩无法顺畅移动，请在维修后使
用。
此种情况下，请联系您购买电圆锯的店铺或 HiKOKI 授权服务中心进行维修。
5. 检查制动器是否正常
此款电圆锯配备了电力制动器，可以在松开开关时发挥作用。使用电圆锯前，
请确保电力制动器功能正常。如功能不正常，请将工具带到 HiKOKI 授权服
务中心进行维修。
6. 制备木质工作台（图 17）
锯片将露出锯木下面，因此锯割时应将锯木放在
工作台上。若用方木块作为工作台，则应选择平
坦地面，以保持稳定。使用不平稳的工作台，则
可能会导致危险。
注意！
为避免可能发生的事故，请将锯割后的锯木剩余
部分拴住放妥。
5mm 内六角扳手
锁紧杆
拧松
图 15
下部防护杆
锯片
防护罩
锯片
图 16
图 17
底座
木料
工作台 锯片
000BookC3607DAChS.indb18000BookC3607DAChS.indb18 2018/06/1814:21:592018/06/1814:21:59

19
中文
7. 检查电池的插入
警告！
若电源开关接通，则插入电池后，电动工具将出其不意地立刻转动，从而导
致严重事故。
注意！
请确保电池装入正确的位置，直至发出喀嗒声，否则可能会使电池突然掉落，
导致使用者或周围人员受伤。
使用前调整电圆锯
注意！
请先取下电池再进行调整。
1. 调整锯割深度
警告！
如果控制杆 (A) 松动，将造成人员受伤。请在调整
后将其紧固。
如要调整锯割深度，请用一只手握住底座，另一
只手松动控制杆 (A)，上下移动机身以达到
指定的锯割深度。调整至指定的锯割深度后，
牢牢紧固控制杆 (A)。
2. 调整倾斜角度
警告！
如果倾斜杆松动，将造成人员受伤。请在调
整后将其紧固。
可以倾斜锯片，使之与底座间形成 0°到最
大 55°的角度。
如图19所示，松开斜尺上的倾斜杆，锯片
与底座间将形成 45°角。
如果所用的倾斜角超过 45°，如图20所示将倾斜
杆外移，锯片与底座间可形成最大 55°角。
请务必确保在作出适当的调整后，牢牢紧固倾斜
杆。
控制杆 (A) 连接
底座
图 18
旋紧
拧松
图 19
0°－ 45°
倾斜杆
图 20
45°－ 55°
000BookC3607DAChS.indb19000BookC3607DAChS.indb19 2018/06/1814:21:592018/06/1814:21:59

20
中文
3. 调整导轨 （纵剖薄板）（图 21、22）.................. 选购件
将翼形螺栓 (B) 和锁簧安装到底座上。将导轨插入底座并左右移动，调整锯
割位置。拧紧翼形螺栓 (B)，并固定导轨。将导轨安装在主体的左侧或右侧
均可。
图 21
底座
翼形螺栓 (B)
锁簧
图 22
翼形螺栓 (B)、锁簧 底座
导轨
（纵剖薄板）
4. 使用集尘器装置 .................. 选购件
如要使用真空集尘器收集锯屑，请
使用 M4 螺丝将吸水管连接到与主
机相连的集尘器装置。连接集尘器
装置的同时，请务必将控制杆变为
短型（图 23）。
注意！
如果从工厂出货后，继续使用与主
机连接的控制杆，将导致其卡在集
尘器装置上，并对下部防护操作产
生干扰。
操作
警告！
○ 请勿触碰移动的部件。
○ 请勿在锯片朝上或朝侧面的情况下操作电圆锯。
○ 请勿固定锁定解除按钮。此外，携带电圆锯时，让手指远离扳机开关。否则
可能会在不经意间按下机身，导致意外事故。
○ 仅在锯割作业时亮灯。如果在其他情况下亮起，机身开关将在不经意间开启，
导致意外事故。
○ 请勿使用砂轮。
○ 请勿使用产品铭牌规定的锯片直径以外的锯片。
○ 移动刀刃进行切锯时，请勿将电圆锯从工件上移开。
注意！
○ 完成作业后，取出电池。
○ 请勿直视 LED 灯光。持续或直接暴露在 LED 灯光下可能会导致视力受损。
图 23
下部防护杆
（短型）
下部防护杆 M4 螺丝
集尘器装置
1
2
3
000BookC3607DAChS.indb20000BookC3607DAChS.indb20 2018/06/1814:22:002018/06/1814:22:00
