HIKOKI CR 36DA User manual

充电式往复锯
Cordless Reciprocating Saw
CR 36DA
中 文
English
保留备用
Keep for future reference
使用说明书
Handling instructions
00BookCR36DAChS.indb100BookCR36DAChS.indb1 2018/10/1113:45:192018/10/1113:45:19

2
中文
电动工具通用安全警告
警告！
阅读电动工具附带的所有安全警告、说明、插图和规格说明。
不遵照以下说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动
（无线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
目次
电动工具通用安全警告...............................2
充电式往复锯使用注意事项.....................5
锂离子电池使用注意事项..........................6
锂离子电池运输..............................................7
USB 设备连接器使用注意事项 ................7
符号.......................................................................8
规格.......................................................................8
标准附件.............................................................9
选购附件（分开销售） .................................9
用途....................................................................10
电池的拆卸／安装法.................................10
充电....................................................................10
作业之前..........................................................13
使用方法..........................................................15
操作上的注意事项......................................23
USB 设备的充电方法 .................................23
维护和检查.....................................................24
故障排除..........................................................26
刀刃的选择.....................................................28
00BookCR36DAChS.indb200BookCR36DAChS.indb2 2018/10/1113:45:202018/10/1113:45:20

3
中文
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。
粗心的行为可能会导致瞬间发生严重伤害。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调整、更换附件或存放电动工具之前，必须从电源上拔掉插
头和／或取下电池盒（如果可拆卸）。
这种防护性措施将减少工具意外起动的危险。
00BookCR36DAChS.indb300BookCR36DAChS.indb3 2018/10/1113:45:202018/10/1113:45:20

4
中文
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损
情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前
修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。
如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作
和控制工具。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
e) 请勿使用损坏或改装的电池盒或工具。
损坏或改装的电池可能会引发突发状况，导致火灾、爆炸或受伤。
f) 请勿将电池盒或工具暴露在有火源或高温环境中。
如果暴露在有火源或 130 度以上高温的环境中，可能引起爆炸。
g) 请完全按照充电说明进行操作，不要在说明中规定的温度范围外的环境
中对电池盒或工具充电。
充电不当或在规定温度范围外的环境中充电可能会导致电池损坏，增加
发生火灾的风险。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
b) 请勿维修已损坏的电池盒。
需由制造商或经授权的服务供应商进行维修。
00BookCR36DAChS.indb400BookCR36DAChS.indb4 2018/10/1113:45:202018/10/1113:45:20

5
中文
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
充电式往复锯使用注意事项
1. 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极
其危险。电池不能在高于 40℃的温度下充电。
最适合于充电的温度是 20 ～ 25℃。
2. 不要连续使用充电器。
一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。
3. 勿让杂质进入充电式电池连结口内。
4. 切勿拆卸充电式电池与充电器。
5. 切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏
电池。
6. 请勿将电池丢入火中。
电池受热将会爆炸。
7. 在墙上、地板上或天花板上切割时，请检查埋入的电线等。
8. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
9. 请勿使用耗竭了的电池，否则会损坏充电器。
10. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
11. 长时间连续使用本电钻，可能会导致机体过热，对马达及开关造成损害，因
此使用本机请勿连续超过 15 分钟。
12. 为保护您的听力请在工作时带上耳塞。
13. 切勿在工作中或刚刚结束工作时触摸锯条，因为在工作中锯条会变得很热，
触摸其将会造成严重的烫伤。
14. 请务必拿紧该电动工具的把手和前盖，否则产生的反作用力可能会导致不正
确的或甚至危险的操作。
15. 在进行调整、更换附件或存放工具之前请取出电池或将开关置于锁定或关闭
位置。
16. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。
否则，安装电池后可能会短路，造成冒烟或起火。
17. 请清除工具端子（电池安装部位）上的削屑和灰尘。
○ 使用前请确保电池上没有堆积削屑和灰尘。
○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。
○ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。
否则可能短路，造成冒烟或起火。
00BookCR36DAChS.indb500BookCR36DAChS.indb5 2018/10/1113:45:202018/10/1113:45:20

6
中文
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 和 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
00BookCR36DAChS.indb600BookCR36DAChS.indb6 2018/10/1113:45:202018/10/1113:45:20

7
中文
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
警告！
如果有导电异物进入锂电池，可能发生短路，并有发生
火灾危险的可能。请在贮存电池时，遵守如下事项。
○ 请不要在电池盒内放置导电物体，如钉子、钢丝、铜
丝或其他电线。
○ 或者将电池装在电动工具中，或者在牢固按入电池盖
并挡住通风孔后再存放，以防止短路（参照图 1）。
锂离子电池运输
当运输一个锂离子电池，请注意以下预防措施。
警告！
告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按
照运输公司的指引安排运输。
● 功率输出超过 100 Wh 的锂离子电池
被视作危险物品运输分类并且需要特
别申请程序。
● 对于境外运输，您必须遵守国际法以
及输入国的规章和条例。
USB设备连接器使用注意事项
发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用
本产品前，请务必备份 USB 设备中的数据。
请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本
公司概不负责。
图 1
电池
通风孔
端子
电池盖
插销
Wh
输出功率
2至3位数
图 2
00BookCR36DAChS.indb700BookCR36DAChS.indb7 2018/10/1113:45:202018/10/1113:45:20

8
中文
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅
读使用说明书
n0
空载转速
直流电
/min
每分钟的振动次数
V额定电压 警告
规格
电动工具
型式 CR36DA
无负荷速度 0 － 3000 /min
行程 32 mm
能力
软钢管 : 外径 130 mm
聚氯乙烯管 : 外径 130 mm
木材 : 厚度 120 mm
软钢板 : 厚度 19 mm
电池 * BSL36A18 ：锂离子 36 V / 18 V
（2.5 Ah / 5.0 Ah 10 节）
重量 4.5 kg ( 安装 BSL36A18)
* 本工具不适用以下电池（BSL3660/3626/3620、BSL18xx 和 BSL14xx 系列）。
充电器
型式 UC18YSL3
充电电压 14.4 V － 18 V
重量 0.6 kg
00BookCR36DAChS.indb800BookCR36DAChS.indb8 2018/10/1113:45:202018/10/1113:45:20

9
中文

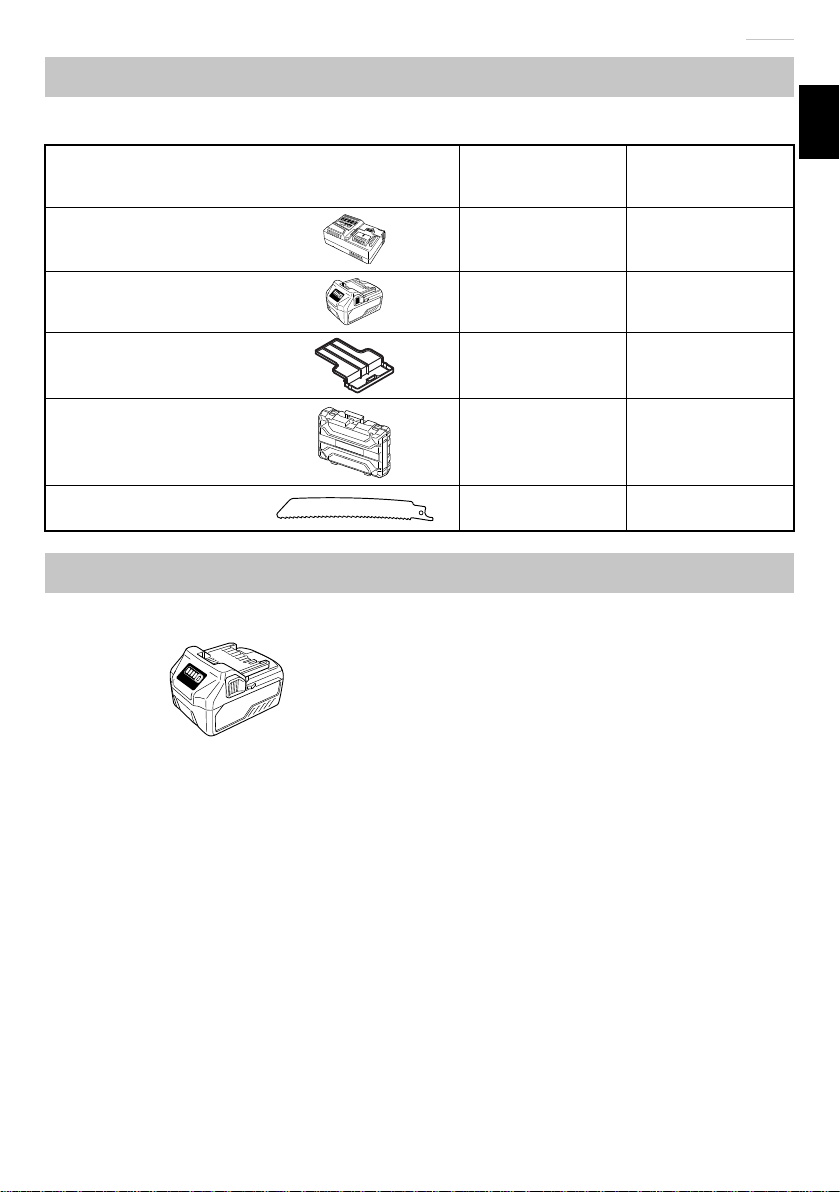

标准附件
CR36DA 分为 2XC 型和 NN 型两种。各型号的附件请参见以下列表。
CR36DA
(2XC)
CR36DA
(NN)
充电器（UC18YSL3） 1—
电池（BSL36A18） 2—
电池盖 1—
塑料箱 1—
刀刃（141(S) 号） 11
选购附件（分开销售）
1. 电池
2. 工具和转接器
(1) 4 号刀刃 (7) 103 号刀刃 (13) 121 号刀刃
(2) 5 号刀刃 (8) 104 号刀刃 (14) 131 号刀刃
(3) 95 号刀刃 (9) 107 号刀刃 (15) 132 号刀刃
(4) 96 号刀刃 (10) 108 号刀刃 (16) 141(S) 号刀刃
(5) 101 号刀刃 (11) 109 号刀刃 (17) 142(S) 号刀刃
(6) 102 号刀刃 (12) 110 号刀刃 (18) 143(S) 号刀刃
○ (1) － (4) HCS 刀刃（HCS: 高速炭钢）
○ (5) － (18) BI-METAL 刀刃
使用刀刃时，请参照第 28-29 页的表 7，表 8 和表 9。
<BSL36A18>
00BookCR36DAChS.indb900BookCR36DAChS.indb9 2018/10/1113:45:202018/10/1113:45:20

10
中文
用途
○ 金属和不锈钢管的切锯。
○ 各种木材的切锯。
○ 软钢、铝和铜板的切锯。
○ 苯酚树脂、聚氯乙烯等合成树脂的切锯。
详细内容，请参照第 28 页的“刀刃的选择”一节的内容。
电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手，然后再推压电池插销以拆下电
池（参照图 3 和图 4）。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 （参照图 4）
充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，指示灯闪烁红色
（间隔为 1 秒）。
2. 将电池插入充电器。
如 图5所示，将电池紧紧地插入充电器。
图 3
电池 插销
通风孔
端子
电池盖
把手
按
插入
拉出
电池
插销
图 4
图 5
电池
充电指示灯
导轨
00BookCR36DAChS.indb1000BookCR36DAChS.indb10 2018/10/1113:45:212018/10/1113:45:21

11
中文
3. 充电
将电池插入充电器后，充电指示灯将呈蓝色闪烁。
电池完全充电后，充电指示灯将持续点亮呈绿色。( 参照 表1)
(1) 充电指示灯的指示状态
根据充电器或可充电电池的情况，充电指示灯的显示如 表1所示。
表 1
充电指示灯的指示状态
充电指示灯
（红/蓝/
绿/紫）
充电前 闪烁
(红)
点亮 0.5 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 插入电源
充电时
闪烁
(蓝)
点亮 0.5 秒钟。不点亮 1 秒
钟。（熄灭 1 秒钟） 电池电量低于 50%
闪烁
(蓝)
点亮 1 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 电池电量低于 80%
点亮
(蓝)
连续点亮 电池电量高于 80%
充电
完成
点亮
(绿)
连续点亮
( 发出持续蜂鸣声 : 约6秒)
过热
待机
闪烁
(红)
点亮 0.3 秒钟。不点亮
0.3 秒钟。（熄灭 0.3 秒钟）
电池过热。无法充
电（电池冷却后将
开始充电）
无法
充电
闪动
(紫色)
点亮 0.1 秒钟。不点亮
0.1 秒钟。（熄灭 0.1 秒钟）
( 发出断续蜂鸣声 : 约2秒)
电池或充电器故障
00BookCR36DAChS.indb1100BookCR36DAChS.indb11 2018/10/1113:45:212018/10/1113:45:21

12
中文
(2) 可充电电池温度和充电时间相关资料。
温度和充电时间如表2 所示
表 2
充电器 UC18YSL3
电池
电池类型 锂离子电池
电池可充电
温度 -10℃ － 50℃
充电电压 V 14.4 18
充电时
间（环
境温度
20℃）
BSL14xx 系列 BSL18xx 系列 多电压
系列
（4 节） （8 节） （5 节） （10 节） （10 节）
分钟
BSL1415S : 15
BSL1415 : 15
BSL1415X : 15
BSL1420 : 20
BSL1425 : 25
BSL1430C : 30
BSL1430 : 20
BSL1440 : 26
BSL1450 : 32
BSL1460 : 38
BSL1815S : 15
BSL1815 : 15
BSL1815X : 15
BSL1820 : 20
BSL1825 : 25
BSL1830C : 30
BSL1830 : 20
BSL1840 : 26
BSL1850 : 32
BSL1860 : 38
BSL36A18 : 32
USB
充电电压 V5
充电电流 A2
注:
充电时间可能会因环境温度和电源电压而异。
4. 从电源插座拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电后，先将电池从充电器中取出，然后妥善保存。
关于新电池的放电。
新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用
时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复
为充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
00BookCR36DAChS.indb1200BookCR36DAChS.indb12 2018/10/1113:45:212018/10/1113:45:21

13
中文
(2) 避免在高温环境中充电。
使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
注意！
○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭
0.3 秒钟（熄灭 0.3 秒钟）。此时请等待电池冷却后再开始充电。
○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内
是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。
请将其送往当地授权服务中心。
○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出，
因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电
池，则电池可能充电不正常。
作业之前
注意！
为避免发生严重事故，请确保开关处于关断位置，并取出电池。
1. 检查工作区域环境。
检查工作区域，确保没有杂物且不杂
乱。
请勿使无关人员靠近。确保照明和通
风充足。
2. 安装锯条
该工具采用了不使用扳钳或其他工具
便可装卸锯条的可装卸式装置。
(1) 扭转控制杆，打开刀刃钳。
(2) 扭转控制杆，将刀刃座完全插入柱
塞端部的插槽中。可朝上或朝下安
装此刀刃。
（图 6、图 7）
刀刃
控制杆
刀刃座的插槽
图 6
1
2
图 7
刀刃
控制杆
刀刃座的插槽
1
2
00BookCR36DAChS.indb1300BookCR36DAChS.indb13 2018/10/1113:45:212018/10/1113:45:21

14
中文

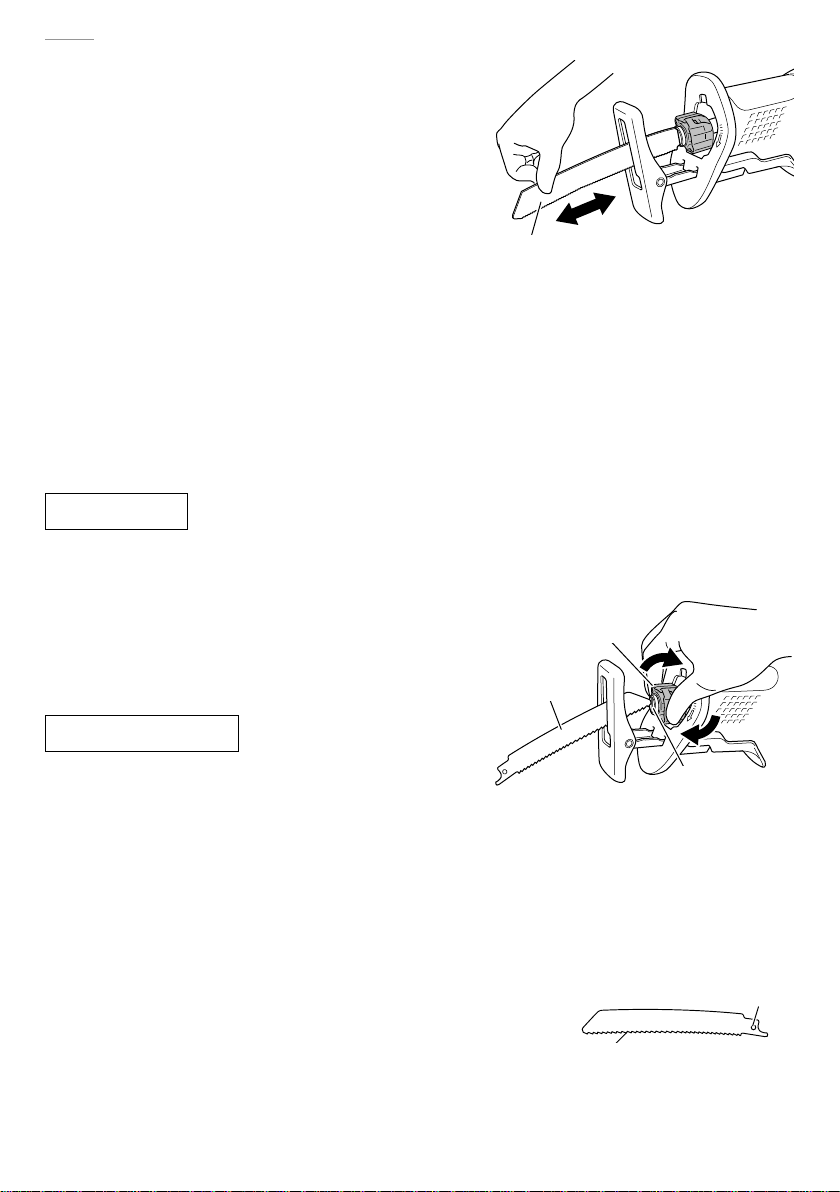

(3) 松开控制杆时，弹簧的弹力会使控制杆自
动返回正确的位置。
(4) 用手试着拉刀刃背两三次，以确认刀刃已
安装牢固。( 图 8)
注意！
当拉动锯条时务必从后侧拉动，拉动锯条
的其他部分将造成人身伤害。
3. 卸下锯条
注意！
切勿用手触摸刚刚使用过的锯条，否则，灼热的金属极易烫伤您的皮肤。
(1) 转动控制杆后，将刀刃向下。刀刃会自行脱落。如果刀刃未掉下来，用手将
刀刃拔出。
当刀刃损坏时
即使当刀刃破损并残留在刀刃座的小插槽内时，若扭转控制杆并使刀刃朝下，
它仍会自行掉下。若未自行掉下，请按下述步骤将它取出。
(1) 若损坏的刀刃某部分粘在了刀刃座的小
插槽中，拔出插条并将刀刃拔出。
(2) 若损坏的锯条藏在小插槽内部，请用锯
条的尖部将其钩住并取出。（图 9）
电锯的维护和检查
(1) 使用后，请用气刷或刷子清除掉锯条上
的灰尘、泥土、尘沙或潮气等，以确保
锯条的工作顺畅。
注:
若在不干净或未润滑刀刃的状态下使用工具，控制杆的功能可能因积尘和碎
屑而使控制杆运转不畅。此时可以扭转控制杆，并将刀刃座周围擦拭干净，
吹走积尘。
注意！
请勿使用带有磨损刀刃孔的刀刃。否则，刀刃可
能会掉下，导致人员受伤。( 图 10)
刀刃 图 8
图 9
控制杆
插槽
其他刀刃
图 10
刀刃孔
刀刃
00BookCR36DAChS.indb1400BookCR36DAChS.indb14 2018/10/1113:45:212018/10/1113:45:21

15
中文
4. 调结基座
为最大限度地延长刀刃的使用寿命，请
滑入或滑出基座，调整行程长度以便于
高效使用。
(1) 断开开关，拆下电池。
(2) 顺时针扭转基座控制杆 ；使基座滑至适
宜位置。可将基座调至 5 个位置。
(3) 逆时针扭转控制杆以固定基座。( 图 11)
(4) 请确保基座不会对刀刃产生干扰。
警告！
为了避免人员受伤和机器损坏，请勿在未安装基座的情况下操作本往复锯。
否则可能会因刀刃座撞击工件而造成往复运动机构损坏。
5. 检查电池的插入
警告！
若电源开关接通，则插入电池后，电动工具将出其不意地立刻转动，从而导
致严重事故。
注意！
请确保电池装入正确的位置，直至发出喀嗒声，否则可能会使电池突然掉落，
导致使用者或周围人员受伤。
使用方法
警告！
请勿触碰移动的部件。
注意！
○ 在作业中请小心勿使锯屑、灰尘、水等通
过柱塞部份进入机内。若锯屑等积于柱塞
部份，请务必在使用前加以清除。
○ 请勿取下前盖。
务必从前盖的顶部拿住机身。（图 12）
○ 在使用时，在切锯作业中请将底座压在材
料上面。
若未将底座紧紧压在工件上，振动会导致刀刃损坏。
因此，有时刀刃端会接触管内壁，导致刀刃损坏。
13
2基座控制杆
基座
图 11
图 12
刀刃
基座
开关
00BookCR36DAChS.indb1500BookCR36DAChS.indb15 2018/10/1113:45:212018/10/1113:45:21

16
中文
○ 请选择长度最适当的刀刃。理论上，减去行程量后
从刀刃座突出的刀刃长度应大于材料。（参照图 13
和图 15）
若切锯超过刀刃切锯能力的大工件、大木块等，刀
刃可能会接触到管内壁和木料等，从而发生危险。
（参照图 14 和图 16）。
○ 为延长使用期限，锂离子电池配备停止输出的保护
功能。因此，若工具超过负荷，马达亦可能停止。
然而，这并非故障问题，而是保护功能作用的结果。
在这种情况下，请松开工具的开关，试着消除超过
负荷的原因。
○ 移动刀刃进行切锯时，请勿将工具从工件上移开。
○ 完成作业后，取出电池。
注:
请勿锁住马达。若马达锁住，请立即断开开关。若
马达已被锁住一段时间，可能会使马达或电池烧损。
1. 开关的操作
(1) 锁定解除按钮
本工具配有锁定解除按钮。如要启动工
具，按下锁定解除按钮，然后按下扳机
开关。( 图17)
注意！
请勿固定锁定解除按钮。
此外，携带工具时，使手指远离扳机开
关。否则可能会在不经意间按下扳机开
关，导致意外事故。
图 14
行程
行程
图 13
行程
图 15
行程
图 16
锁定解除按钮
锁定解除按钮
按
锁住
图 17
解锁
搬钮开关
按
00BookCR36DAChS.indb1600BookCR36DAChS.indb16 2018/10/1113:45:222018/10/1113:45:22

17
中文
(2) 搬钮开关
本工具配有控制各种速度的搬钮开关。通过按压
和松开搬钮可将工具打开或关闭，通过按压搬钮
来调整至合适的电锯的速度（从铭牌标注的最小
速度至最大速度），向下按时速度加大，松开时速
度减小。( 图 18)
2. 调整运行速度
注意！
○ 请勿撞击或损坏开关面板。
○ 请在松开扳机开关时选择模式。否则可能
导致故障。
可根据机体开关的插入程度，将刀刃的行
程量调节至任意级别。
此外，可利用模式选择开关选择行程量最
大值。开关拉动的程度越大，则行程量越大。
切锯作业启动时，开始将以低行程量（低速）
准确切锯所需位置。实现准确切锯后，可
增加行程量（高速），直至完成切锯。

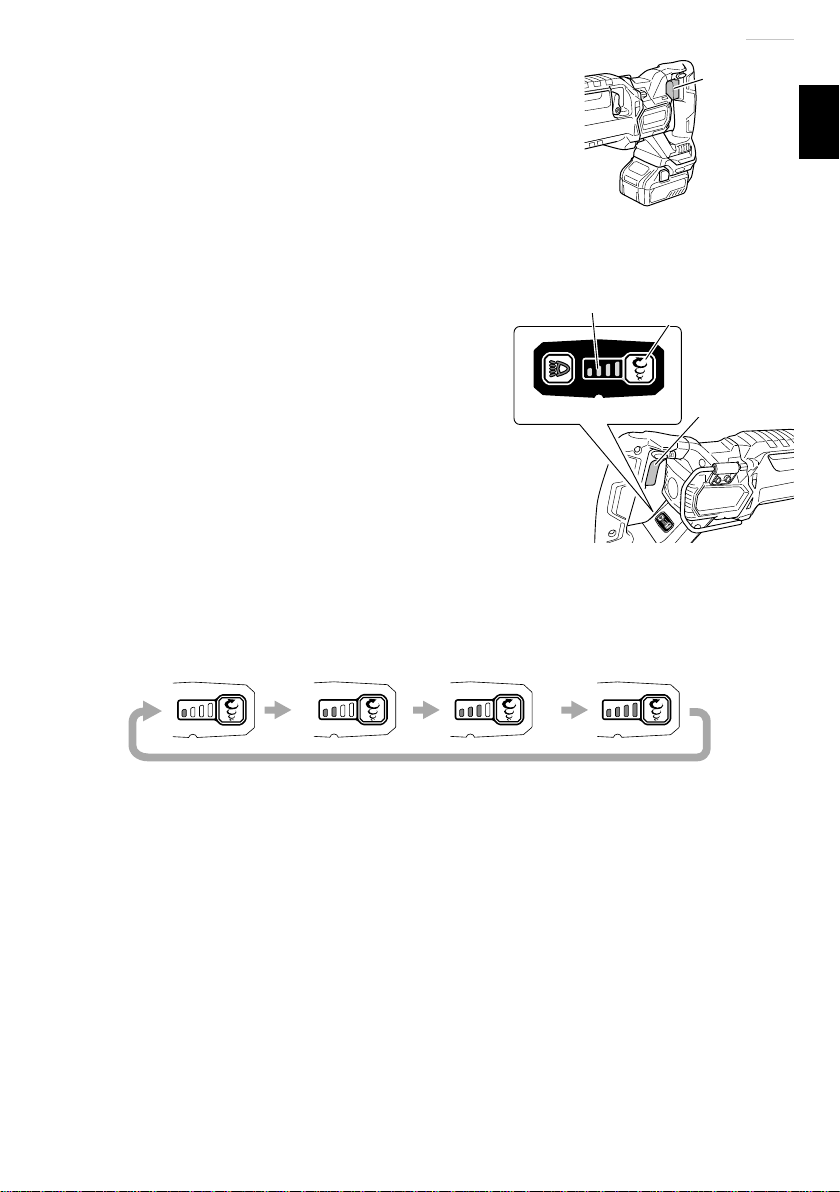

安装电池并接通电源后，可通过按压模式选择开关更改模式。( 图 20)
图 20
○ 速度变化模式可切换以下 4 档的最大行程量 ：低速、中速、高速和最高速。
○ 在自动模式下，可减少马达空载运行时的的最大行程量，以降低功率消耗和
噪音。
若运转时负荷增加，自动模式下的转速将增加。若负荷减轻，转速将自动降低。
指示灯的状态和速度如第 18 页的表 3 所示。
搬钮开关
图 18
模式选择开关
开关面板
模式指示灯
搬钮开关
图 19
00BookCR36DAChS.indb1700BookCR36DAChS.indb17 2018/10/1113:45:222018/10/1113:45:22

18
中文
表 3
模式 指示灯状态 运转速度 用途
传输模式
低速 0 － 1700 /min
不锈钢
塑料
纤维板
中速 0 － 2000 /min
软钢板
铸铁管
L- 型角钢
铝 / 黄铜 / 铜
高速 0 － 2500 /min
石膏板
木材
最高速 0 － 3000 /min
注：
仅在工具已安装电池且已拉动过一次扳机开关后，才可以对模式选择开关进
行设定。
3. 行程量模式
该电动工具具备刀刃前后移动的直线模式，以及刀刃上下前后移动的轨道模
式。
对于木材等软材料，应用轨道模式可实现平滑的锯割操作，还可改善锯末排
放以及与材料的联锁。
使用选择杆选择最适合当前任务的模式。（图21和图22）
根据锯割材料的硬度以及所需的完成度选择最合适的模式。参照表4进行选
择。
表4
行程量模式 直线模式 轨道模式
动作轨迹 前后 前后 + 上下
材料硬度 硬材料 软材料
锯割速度 慢 快
完成度 光滑 粗糙
注
○ 如要对软材料进行整齐锯割，请选择直线模式。
○ 如果选择杆上堆积了灰尘或尘土，可能会导致其无法顺畅移动，因此请偶尔
进行清洁。
00BookCR36DAChS.indb1800BookCR36DAChS.indb18 2018/10/1113:45:222018/10/1113:45:22

19
中文
选择杆
（直线模式）
图21
选择杆
（轨道模式）
图22
4. 挂钩的使用方法
使用挂钩可以在运转期间暂时悬挂机体（图 23、图 24)。
注意！
请勿用挂钩悬挂人。
使用挂钩时，请确保主要机体不会滑倒或倒落，或被风吹动等。
请勿将机器挂在腰带或裤子上，否则可能会导致事故。
图 24
挂钩
图 23
挂钩
5. 切锯金属材料
注意！
○ 将底座紧紧按在工件之上。
○ 切锯时请勿给刀刃施加异常力量。否则很容易损坏刀刃。
○ 根据切割物的构成或锯条的不同有时马达会锁住。一旦马达锁住，请立即关
闭开关。
○ 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。往复
锯产生的火花会点燃粉尘或气体。
(1) 在作业前牢牢固定工件。（图 25）
(2) 在切锯金属材料时，请使用适当的机油（涡
轮油等）。未使用液体机油时，请给工件涂
上润滑油。
图 25
00BookCR36DAChS.indb1900BookCR36DAChS.indb19 2018/10/1113:45:222018/10/1113:45:22

20
中文
注意！
若未使用机油，刀刃的使用寿命会大幅缩短。
6. 切锯木料
切锯木料时，在开始操作前务必先牢牢固定
工件。（图 26）
注意！
切锯时请勿给刀刃施加异常力量。同时，请
将底座紧紧压在木料上。
7. 切锯曲线
建议使用第 29 页表 8 中的 BI-METAL 刀刃，因为这种刀刃坚韧耐用。
注意！
将材料切割成小圆弧时须降低进料速度，速度过快可能会损坏刀刃。
8. 插入切锯

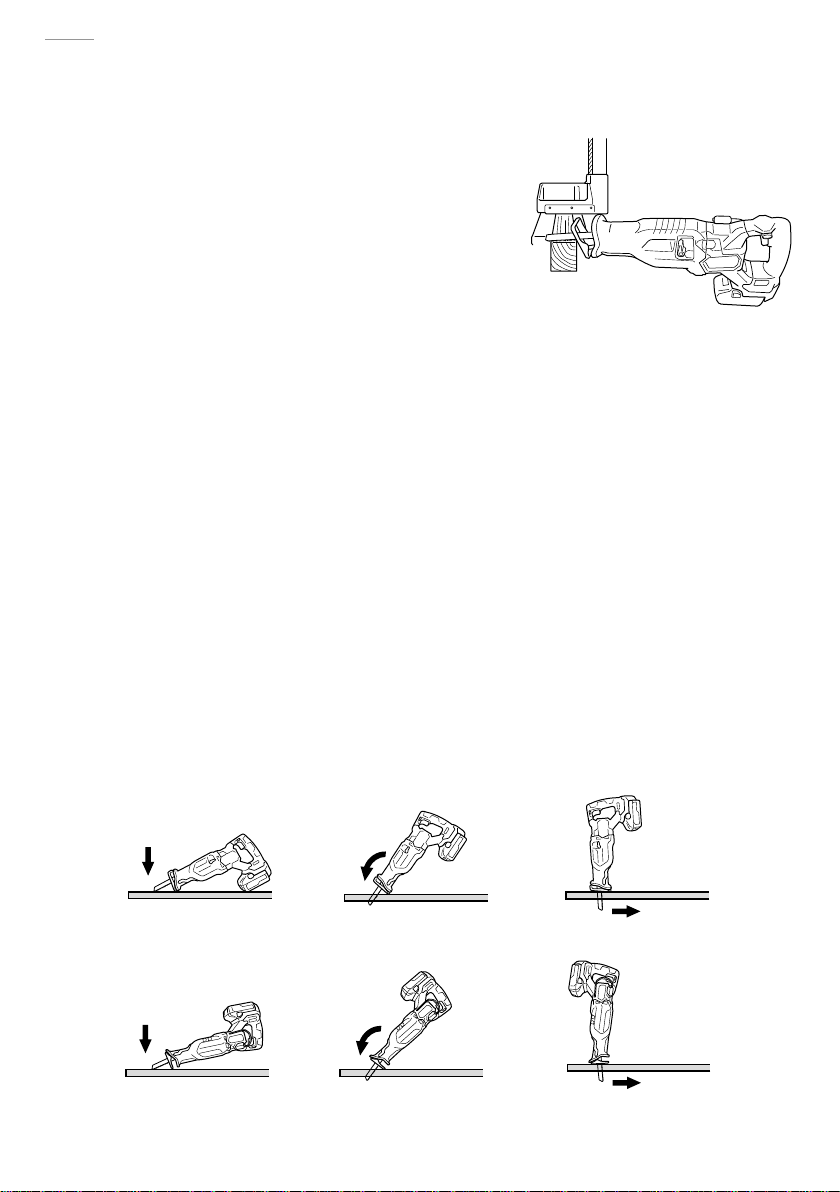

使用本电动往复锯，可在木合板和薄板材料上进行插入切锯。使用本电动往
复锯，可在木合板和薄板材料上插入切锯。如图 30、 图 31、 图 32 所示。
请尽量使用短而薄的刀刃。为此，建议使用第 29 页表 8 中列出的 BI-METAL
刀刃号码 132 号。在切锯作业中请务必小心操作并遵守以下步骤。
(1) 请将底座的下部（或上部）压在切锯材料上，使刀刃前端脱离切锯材料并扣
扳机。（图 27、图 30）
(2) 慢慢抬起把手并用刀刃一点一点地切入。（图 28、图 31）
(3) 紧紧抓住机身，直至刀刃完全切入材料。（图 29、图 32）
图 27 图 28 图 29
图 30 图 31 图 32
图 26
00BookCR36DAChS.indb2000BookCR36DAChS.indb20 2018/10/1113:45:232018/10/1113:45:23
