Hilti SD 2500 User manual

SD 2500 SD 4500
English 1
Français 9
Español 17
Português 25
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

1
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

2
3
4
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

*2021357* 2021357 English 1
1 Information about the documentation
1.1 About this documentation
• Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free
handling and use of the product.
• Observe the safety instructions and warnings in this documentation and on the product.
• Always keep the operating instructions with the product and make sure that the operating instructions
are with the product when it is given to other persons.
1.2 Explanation of symbols used
1.2.1 Warnings
Warnings alert persons to hazards that occur when handling or using the product. The following signal words
are used:
DANGER
DANGER !
▶Draws attention to imminent danger that will lead to serious personal injury or fatality.
WARNING
WARNING !
▶Draws attention to a potential threat of danger that can lead to serious injury or fatality.
CAUTION
CAUTION !
▶Draws attention to a potentially dangerous situation that could lead to slight personal injury or damage
to the equipment or other property.
1.2.2 Symbols in the documentation
The following symbols are used in this document:
Read the operating instructions before use.
Instructions for use and other useful information
Dealing with recyclable materials
Do not dispose of electric equipment and batteries as household waste
1.2.3 Symbols in the illustrations
The following symbols are used in illustrations:
These numbers refer to the corresponding illustrations found at the beginning of these operating
instructions
The numbering reflects the sequence of operations shown in the illustrations and may deviate
from the steps described in the text
Item reference numbers are used in the overview illustrations and refer to the numbers used in
the product overview section
This symbol is intended to draw special attention to certain points when handling the product.
Wireless data transfer
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

2 English 2021357 *2021357*
1.3 Product information
Hilti products are designed for professional use and may be operated, serviced and maintained only by
trained, authorized personnel. This personnel must be informed of any particular hazards that may be
encountered. The product and its ancillary equipment may present hazards when used incorrectly by
untrained personnel or when used not as directed.
• Make a note of the designation and serial number printed on the identification plate in the following table.
▶Always quote this information when you contact a Hilti representative or Hilti Service to inquire about the
product.
Product information
Drywall screwdriver: SD 4500
SD 2500
Generation: 01
Serial number:
1.4 Declaration of conformity
We declare, on our sole responsibility, that the product described here complies with the applicable directives
and standards. A copy of the declaration issued by the certification department can be found at the end of
this documentation.
The technical documentation is filed here:
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany
2 Safety
2.1 Safety instructions
The safety rules given in the following section contain all general safety rules for electric tools which, in
accordance with the applicable standards, require to be listed in the operating instructions. Accordingly,
some of the rules listed may not be relevant to this tool.
2.1.1 General power tool safety warnings
WARNING Read all safety warnings, instructions, illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
▶Keep work area clean and well lit. Cluttered or dark areas invite accidents.
▶Do not operate power tools in explosive atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
▶Keep children and bystanders away while operating a power tool. Distractions can cause you to lose
control.
Electrical safety
▶Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of
electric shock.
▶Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
▶Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the
risk of electric shock.
▶Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the
risk of electric shock.
▶When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric shock.
▶If operating a power tool in a damp location is unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of electric shock.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

*2021357* 2021357 English 3
Personal safety
▶Stay alert, watch what you are doing and use common sense when operating a power tool. Do
not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools may result in serious personal injury.
▶Use personal protective equipment. Always wear eye protection. Protective equipment such as a
dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will
reduce personal injuries.
▶Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power
source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on
the switch or energising power tools that have the switch on invites accidents.
▶Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result in personal injury.
▶Do not overreach. Keep proper footing and balance at all times. This enables better control of the
power tool in unexpected situations.
▶Dress properly. Do not wear loose clothing or jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
▶If devices are provided for the connection of dust extraction and collection facilities, ensure these
are connected and properly used. Use of dust collection can reduce dust-related hazards.
▶Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore
tool safety principles. A careless action can cause severe injury within a fraction of a second.
Power tool use and care
▶Do not force the power tool. Use the correct power tool for your application. The correct power tool
will do the job better and safer at the rate for which it was designed.
▶Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be repaired.
▶Disconnect the plug from the power source and/or remove the battery pack, if detachable, from
the power tool before making any adjustments, changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of starting the power tool accidentally.
▶Store idle power tools out of the reach of children and do not allow persons unfamiliar with the
power tool or these instructions to operate the power tool. Power tools are dangerous in the hands
of untrained users.
▶Maintain power tools and accessories. Check for misalignment or binding of moving parts,
breakage of parts and any other condition that may affect the power tool’s operation. If damaged,
have the power tool repaired before use. Many accidents are caused by poorly maintained power
tools.
▶Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
▶Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking
into account the working conditions and the work to be performed. Use of the power tool for
operations different from those intended could result in a hazardous situation.
▶Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.
Service
▶Have your power tool serviced by a qualified repair person using only identical replacement parts.
This will ensure that the safety of the power tool is maintained.
2.1.2 Drill/driver safety warnings
▶Hold the power tool by insulated gripping surfaces, when performing an operation where the
fastener may contact hidden wiring or its own cord. Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and could give the operator an electric shock.
2.1.3 Additional safety instructions
Personal safety
▶Use the product only when it is in technically faultless condition.
▶Never tamper with or modify the tool in any way.
▶Apply appropriate safety measures at the opposite side of the workpiece in work that involves breaking
through. Parts breaking away could fall out and / or fall down causing injury to other persons.
▶Always hold the power tool with both hands on the grips provided. Keep the grips clean and dry.
▶Avoid touching rotating parts – risk of injury!
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

4 English 2021357 *2021357*
▶Wear suitable protective glasses, a hard hat, ear protection, protective gloves and light respiratory
protection while using the tool.
▶Always activate the safety lock before changing accessory tools, before storing the electric tool or before
transporting it.
▶Wear protective gloves also when changing the accessory tool. Touching the accessory tool presents a
risk of injury (cuts or burns).
▶Wear eye protection. Flying fragments present a risk of injury to the body and eyes.
▶Before beginning the work, check the hazard classification of the dust that will be produced. Use an
industrial vacuum cleaner with an officially approved protection classification in compliance with locally
applicable dust protection regulations.
▶Use a dust removal system and suitable vacuum cleaner whenever possible. Dust from materials, such
as paint containing lead, some wood species, concrete/masonry/stone containing silica, and minerals as
well as metal, may be harmful.
▶Make sure that the workplace is well ventilated and, where necessary, wear a respirator appropriate for
the type of dust generated. Contact with or inhalation of the dust may cause allergic reactions and/or
respiratory or other diseases to the operator or bystanders. Certain kinds of dust are classified as
carcinogenic such as oak and beech dust, especially in conjunction with additives for wood conditioning
(chromate, wood preservative). Material containing asbestos may be handled only by specialists.
▶Take breaks between working and do physical exercises to improve the blood circulation in your fingers.
Exposure to vibration during long periods of work can lead to disorders of the blood vessels and nervous
system in the fingers, hands and wrists.
Electrical safety
▶Before beginning work, check the working area for concealed electric cables or gas and water pipes.
External metal parts of the power tool may give you an electric shock if you damage an electric cable
accidentally.
Careful handling and use of power tools
▶Secure the workpiece. A workpiece clamped in a vice or secured by some other clamping device is more
secure than when held only by hand.
▶Switch the power tool off if the accessory tool sticks and stalls. The power tool may be deflected laterally.
▶Wait until the power tool stops completely before you lay it down.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

*2021357* 2021357 English 5
3 Description

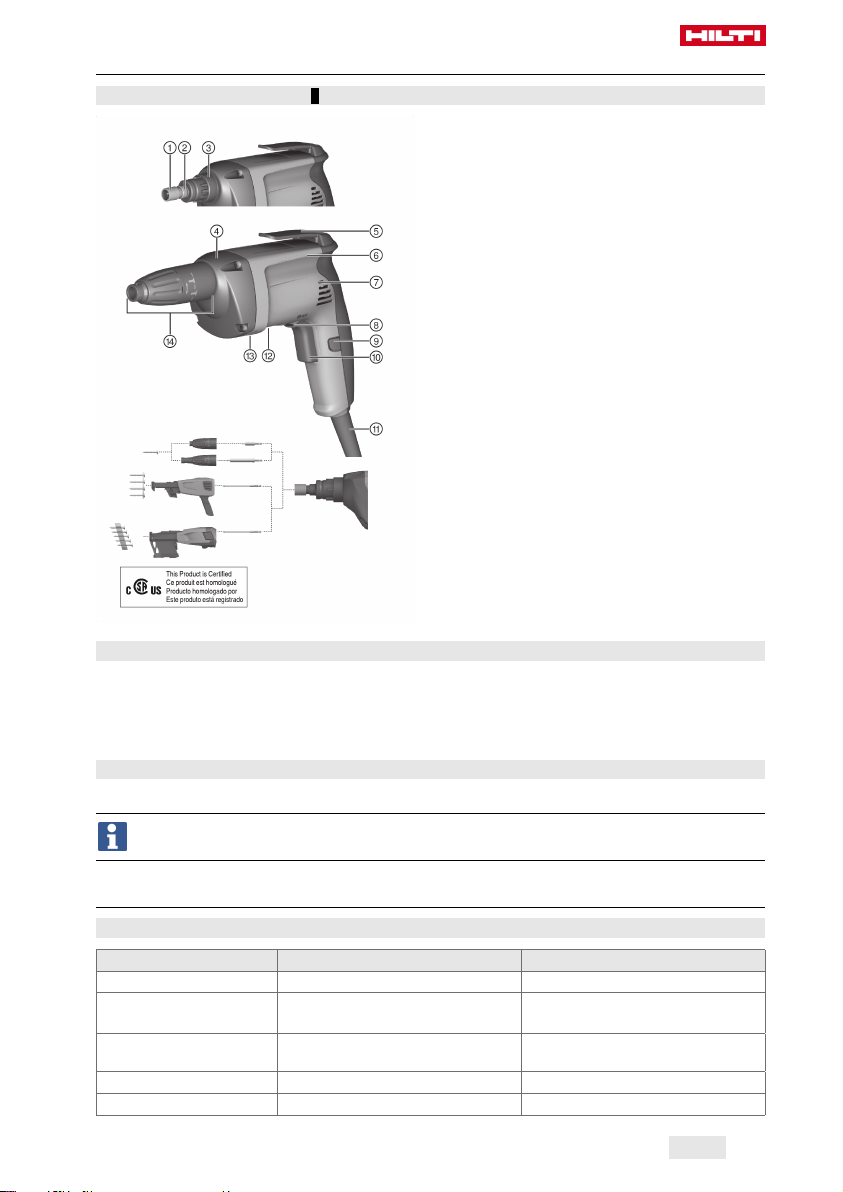

3.1 Overview of the product 1
@Bit holder
;Chuck
=Power tool / accessory interface (snap-on
connection)
%Coupling system / gearing
&Belt hook
(Motor
)Air intake
+Forward/reverse switch
§Lockbutton for continuous operation
/On / off switch
:Supply cord
∙Type identification plate
$Air exit
£Depth gauge
3.2 Intended use
The product described is a hand-held mains-powered electric tool for use in drywall installation.
The power tool is designed for driving and removing screws in drywall installation work. Drywall screws with
a length of up to 55 mm and a diameter of up to 4.2 mm can be used.
Working with materials hazardous to health (e.g. asbestos) is not permissible.
3.3 Items supplied
Drywall screwdriver, operating instructions
You can find other system products approved for use with your product at your local Hilti Center or
online at: www.hilti.com.
4 Technical data
4.1 Technical data
SD 4500 SD 2500
Rated current input 6.5 A 3.3 A
Weight 1.4 kg
(3.1 lb)
1.5 kg
(3.3 lb)
Rated speed under no
load
0 /min … 4,500 /min 0 /min … 2,500 /min
Max. torque 9.5 Nm 19 Nm
Socket/bit drive Hex socket 1/4" Hex socket 1/4"
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

6 English 2021357 *2021357*
5 Operation
5.1 Preparations at the workplace
CAUTION
Risk of injury! Inadvertent starting of the product.
▶Unplug the supply cord before making adjustments to the power tool or before changing accessories.
Observe the safety instructions and warnings in this documentation and on the product.
5.1.1 Working safely with the universal hook
▶Before beginning the work, make sure that the universal hook is securely attached to the screwdriver.
▶Lay the screwdriver down in a safe place when it is not in use for a long period.
5.1.2 Forward / reverse 2
The control switch is locked when the forward / reverse switch is in the middle position (safety lock).
▶Set the forward / reverse selector switch to forward or reverse rotation.
5.2 Changing the accessory tool. 3
1. Pull the depth gauge away from the power tool, releasing the snap-on connection.
2. Push the chuck towards the screwdriver, turning the chuck slightly at the same time, and then hold it in
this position.
3. Remove the accessory tool with your other hand.
4. Insert the desired accessory tool in the chuck, pushing it into the screwdriver as far as it will go.
5.3 Types of work
Observe the safety instructions and warnings in this documentation and on the product.
5.3.1 Driving screws
WARNING
Electrical hazards There is a risk of electric shock if a screw is driven into a concealed electric cable and,
at the same time, the bit holder or depth gauge is touched.
▶Hold the screwdriver only by the grip when driving or removing screws.
1. Set the screwdriver to forward rotation.
2. Position the screw on the bit and bring the tip of the screw into contact with the working surface.
The optimum screwdriving depth can be set by turning the depth gauge.
3. Use the control switch to regulate the speed of the screwdriver.
5.3.2 Removing screws
1. Pull the depth gauge off.
2. Set the screwdriver to reverse rotation.
3. Insert the bit in the head of the screw and use the control switch to regulate the speed of the screwdriver.
4. Refit the depth gauge after removing the screws.
5.3.3 Switching on in sustained operating mode 4
▶Switch on in sustained operating mode.
5.3.4 Switching off after sustained operation
▶Press the control switch.
◁The lockbutton returns to its original position.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

*2021357* 2021357 English 7
5.3.5 Screwdriver / depth gauge interface
1. Pull the depth gauge away from the power tool, releasing the snap-on connection.
2. Pull the depth gauge forward, away from the power tool.
With the drive spindle exposed in this way, the following operations can be carried out:
Removing screws (set to reverse rotation),
changing bits,
changing bit holders,
changing to magazine operation,
redriving screws.
6 Care and maintenance
6.1 Care and maintenance
WARNING
Electric shock hazard! Attempting care and maintenance with the supply cord connected to a power outlet
can lead to severe injury and burns.
▶Always unplug the supply cord before carrying out care and maintenance tasks.
Care
• Carefully remove stubborn dirt from the tool.
• Clean the air vents carefully with a dry brush.
• Use only a slightly damp cloth to clean the casing. Do not use cleaning agents containing silicone as
these can attack the plastic parts.
Maintenance
WARNING
Danger of electric shock! Improper repairs to electrical components may lead to serious injuries including
burns.
▶Repairs to the electrical section of the tool or appliance may be carried out only by trained electrical
specialists.
• Check all visible parts and controls for signs of damage at regular intervals and make sure that they all
function correctly.
• Do not operate the tool if signs of damage are found or if parts malfunction. Have the tool repaired by
Hilti Service immediately.
• After cleaning and maintenance, refit all guards or protective devices and check that they function
correctly.
7 Troubleshooting
If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem
by yourself, please contact Hilti Service.
Trouble or fault Possible cause Action to be taken
The screwdriver doesn’t work
and all four LEDs blink.
The overload cut-out has been
activated.
▶Release the control switch and
then press it again. Reduce the
load on the tool.
The control switch can’t be
pressed, i.e. the switch is
locked.
The safety lock is engaged. ▶Set the forward / reverse
selector switch to forward or
reverse rotation.
The screwdriver runs but the
screw can’t be driven.
The wrong direction of rotation is
set.
▶Use the forward / reverse
selector switch to set the right
direction of rotation.
The screwdriver gets very
hot.
Electrical fault ▶Switch off the screwdriver
immediately and contact Hilti
Service.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

8 English 2021357 *2021357*
Trouble or fault Possible cause Action to be taken
The screwdriver gets very
hot.
The screwdriver has been over-
loaded by exceeding its application
limits.
▶Select a screwdriver with
adequate performance for the
application.
8 Disposal
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The
materials must be correctly separated before they can be recycled. In many countries, your old tools,
machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative
for further information.
▶Do not dispose of power tools, electronic equipment or batteries as household waste!
9 Manufacturer’s warranty
▶Please contact your local Hilti representative if you have questions about the warranty conditions.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

*2021357* 2021357 Français 9
1 Indications relatives à la documentation
1.1 À propos de cette documentation
• Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement
requise pour assurer la sécurité du travail et un maniement sans perturbations.
• Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que
celles figurant sur le produit.
• Toujours conserver le mode d'emploi à proximité du produit et uniquement le transmettre à des tiers
avec ce mode d'emploi.
1.2 Explication des symboles
1.2.1 Avertissements
Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de
signalisation suivants sont utilisés :
DANGER
DANGER !
▶Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.
AVERTISSEMENT
AVERTISSEMENT !
▶Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort.
ATTENTION
ATTENTION !
▶Pour attirer l'attention sur une situation pouvant présenter des dangers entraînant des blessures
corporelles légères ou des dégâts matériels.
1.2.2 Symboles dans la documentation
Les symboles suivants sont utilisés dans la présente documentation :
Lire le mode d'emploi avant d'utiliser l'appareil
Pour des conseils d'utilisation et autres informations utiles
Maniement des matériaux recyclables
Ne pas jeter les appareils électriques et les accus dans les ordures ménagères
1.2.3 Symboles dans les illustrations
Les symboles suivants sont utilisés dans les illustrations :
Ces chiffres renvoient à l'illustration correspondante au début du présent mode d'emploi
La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier
de celles des étapes de travail dans le texte
Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numé-
ros des légendes dans la section Vue d'ensemble du produit
Ce signe doit inviter à manier le produit en faisant particulièrement attention.
Transmission de données sans fil
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

10 Français 2021357 *2021357*
1.3 Informations produit
Les produits Hilti sont conçus pour les utilisateurs professionnels et ne doivent être utilisés, entretenus et
réparés que par un personnel agréé et formé à cet effet. Ce personnel doit être au courant des dangers
inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont
utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.
• Reporter la désignation et le numéro de série qui se trouvent sur la plaque signalétique dans le tableau
suivant.
▶Toujours fournir ces informations en cas de questions relatives au produit pour communiquer avec notre
représentant ou agence Hilti.
Caractéristiques produit
Visseuse pour pose à sec : SD 4500
SD 2500
Génération : 01
Numéro de série :
1.4 Déclaration de conformité
Nous déclarons sous notre seule et unique responsabilité que le produit décrit ici est conforme aux directives
et normes en vigueur. Une copie de l'attestation délivrée par l'organisme de certification se trouve en fin de
la présente documentation.
Pour obtenir les documentations techniques, s'adresser à :
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE
2 Sécurité
2.1 Consignes de sécurité
Les indications de sécurité du chapitre suivant contiennent toutes les indications générales de sécurité
pour les outils électriques qui, selon les normes applicables, doivent être spécifiées dans le présent mode
d'emploi. Par conséquent, il est possible que certaines indications ne se rapportent pas à cet appareil.
2.1.1 Indications générales de sécurité pour les appareils électriques
AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéris-
tiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des
instructions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures.
Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations
futures.
La notion d'« outil électroportatif » mentionnée dans les consignes de sécurité se rapporte à des outils
électriques raccordés au secteur (avec câble d'alimentation) et à des outils électriques sur accu (sans câble
d'alimentation).
Sécurité sur le lieu de travail
▶Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé
augmente le risque d'accidents.
▶Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des
liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui
peuvent enflammer les poussières ou les fumées.
▶Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électro-
portatif. En cas d'inattention il y a risque de perdre le contrôle de l'appareil.
Sécurité relative au système électrique
▶La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais
modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils
électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées
réduiront le risque de choc électrique.
▶Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.
▶Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur
d'un outil électroportatif augmentera le risque d'un choc électrique.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

*2021357* 2021357 Français 11
▶Ne jamais utiliser le câble de raccordement à d'autres fins que celles prévues, telles que pour
porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le câble
de raccordement à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties
en mouvement. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc
électrique.
▶Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement des câbles de rallonge
homologués pour les applications extérieures. L’utilisation d’un câble de rallonge homologué
pour les applications extérieures réduit le risque d’un choc électrique.
▶Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser
un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur
de protection réduit le risque d'une décharge électrique.
Sécurité des personnes
▶Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif.
Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou
de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner
des blessures graves.
▶Utiliser un équipement de protection personnel et toujours porter une protection pour les
yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de
sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil
électroportatif, réduiront le risque de blessures des personnes.
▶Éviter une mise en service par mégarde. S'assurer que l'outil électroportatif est arrêté avant de le
brancher à la source de courant et/ou à l'accu, de le prendre ou de le porter. Le fait de porter l'outil
électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque
l'interrupteur est en position de fonctionnement peut entraîner des accidents.
▶Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement.
Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
▶Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet
un meilleur contrôle de l'outil électroportatif dans des situations inattendues.
▶S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples,
des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement.
▶Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer
qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration
de la poussière peut réduire les risques dus aux poussières.
▶Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles
de sécurité applicables aux outils électriques, même si l'on est utilisateur chevronné après de
fréquentes utilisations de l'outil électroportatif. Un manque d'attention peut conduire à de graves
blessures en quelques fractions de seconde.
Utilisation et maniement de l'outil électroportatif
▶Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil
électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été
conçu.
▶Ne pas utiliser d'outil électroportatif dont l'interrupteur est défectueux. Tout outil électroportatif qui
ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
▶Débrancher la fiche de la prise de courant et/ou l'accu amovible avant d'effectuer des réglages sur
l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche
une mise en fonctionnement par mégarde de l'outil électroportatif.
▶Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne permettre
l'utilisation de l'appareil à aucune personne qui ne soit pas familiarisée avec celui-ci ou qui n'a
pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de
personnes non initiées.
▶Prendre soin des outils électroportatifs et des accessoires. Vérifier que les parties en mouvement
fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont
cassées ou endommagées de sorte que le bon fonctionnement de l'outil électroportatif s'en trouve
entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents
sont dus à des outils électroportatifs mal entretenus.
▶Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus
avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
▶L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément
à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

12 Français 2021357 *2021357*
L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations
dangereuses.
▶Veiller à ce que les poignées et surfaces de préhension soient toujours être sèches, propres et
exemptes de traces de graisse ou d'huile. Avec des poignées et surfaces de préhension glissantes, la
sécurité et le contrôle de l'outil électroportatif ne peuvent être assurés dans des situations inopinées.
Service
▶L'outil électroportatif doit uniquement être réparé par un personnel qualifié, utilisant exclusivement
des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électroportatif.
2.1.2 Consignes de sécurité pour visseuse
▶Tenir l’outil électroportatif par les surfaces isolées des poignées lors des travaux pendant lesquels
la vis risque de toucher des câbles électriques cachés ou son propre cordon d'alimentation. Le
contact de la vis avec un câble conducteur risque aussi de mettre les parties métalliques de l'appareil
sous tension et de provoquer une décharge électrique.
2.1.3 Consignes de sécurité supplémentaires
Sécurité des personnes
▶Utiliser le produit uniquement s'il est en parfait état.
▶Ne jamais entreprendre de manipulation ou de modification sur l'appareil.
▶Lors de travaux d'ajourage, protéger l'espace du côté opposé aux travaux. Des morceaux de matériaux
risquent d'être éjectés et / ou de tomber, et de blesser d'autres personnes.
▶Toujours tenir l'appareil des deux mains par les poignées prévues à cet effet. Tenir les poignées toujours
sèches et propres.
▶Éviter de toucher des pièces en rotation – Risque de blessures !
▶Lors de l'utilisation de l'appareil, porter des lunettes de protection adéquates, un casque de protection,
un casque antibruit, des gants de protection et un masque respiratoire léger.
▶Pour changer d'outil, pour stocker ou transporter l'appareil électrique, toujours activer le dispositif de
blocage de l'interrupteur Marche / Arrêt.
▶Porter aussi des gants de protection pour changer d'outil. Risque de blessures par coupure et de
brûlures au contact avec l'outil amovible.
▶Porter des lunettes de protection. Les éclats de matière peuvent entraîner des blessures corporelles et
aux yeux.
▶Avant le début du travail, prendre connaissance de la classe de risque de la poussière générée lors des
travaux. Utiliser un aspirateur avec une classification de sécurité autorisée officiellement et conforme aux
dispositions locales concernant les poussières.
▶Dans la mesure du possible, utiliser un dispositif d'aspiration des poussières ainsi qu'un dépoussiéreur
mobile adéquat. Les poussières de matériaux telles que des peintures contenant du plomb, certains
types de bois, du béton / de la maçonnerie / des pierres naturelles qui contiennent du quartz ainsi que
des minéraux et des métaux peuvent être nuisibles à la santé.
▶Veiller à ce que le poste de travail soit bien ventilé et porter, le cas échéant, un masque de protection
respiratoire adapté au type de poussières. Le contact ou l'aspiration de poussière peut provoquer des
réactions allergiques et/ou des maladies respiratoires de l'utilisateur ou de toute personne se trouvant
à proximité. Certaines poussières, telles que des poussières de chêne ou de hêtre, sont réputées être
cancérigènes, en particulier lorsqu'elles sont combinées à des additifs destinés au traitement du bois
(chromate, produit de protection du bois). Les matériaux contenant de l'amiante doivent seulement être
manipulés par un personnel spécialisé.
▶Faire régulièrement des pauses et des exercices pour favoriser l'irrigation sanguine dans les doigts. En
cas de travaux prolongés, les vibrations peuvent perturber la circulation dans les vaisseaux sanguins ou
le système nerveux dans les doigts, les mains ou le poignet.
Sécurité relative au système électrique
▶Avant d'entamer le travail, vérifier qu'il n'y a pas de câbles ou gaines électriques, tuyaux de gaz ou d’eau
cachés dans la zone d'intervention. Toutes pièces métalliques extérieures de l'appareil sont susceptibles
de provoquer une décharge électrique si un câble électrique est endommagé par inadvertance.
Utilisation et emploi soigneux de l’outil électroportatif
▶Bien fixer la pièce. Il est plus sûr de tenir une pièce à travailler maintenue à l'aide d'un dispositif de
serrage ou d'un étau qu'à la main.
▶Arrêter immédiatement l'outil électroportatif si l'outil se bloque. L'appareil peut dévier latéralement.
▶Attendre jusqu'à ce que l'outil électroportatif soit arrêté avant de le déposer.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

*2021357* 2021357 Français 13
3 Description
3.1 Vue d'ensemble du produit 1
@Porte-embout
;Mandrin
=Interface appareil / accessoires (assemblage
à encliquetage)
%Système d'embrayage / engrenage
&Patte d'accrochage à la ceinture
(Moteur
)Prise d'air
+Inverseur du sens de rotation droite / gauche
§Bouton de blocage pour marche continue
/Interrupteur Marche / Arrêt
:Câble d'alimentation réseau
∙Plaque signalétique
$Sortie d'air
£Butée de profondeur
3.2 Utilisation conforme à l'usage prévu
Le produit décrit est un appareil électrique manuel alimenté sur secteur, destiné à un usage pour pose à sec.
L'appareil est destiné au serrage et au desserrage de vis dans des matériaux appropriés à la pose à sec. Il
convient d'utiliser des vis pour pose à sec allant jusqu'à 4,2 mm de diamètre et 55 mm de longueur.
Ne pas travailler sur des matériaux susceptibles de nuire à la santé (par ex. amiante).
3.3 Éléments livrés
Visseuse pour pose à sec, mode d'emploi
D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du S.A.V. Hilti ou
en ligne sous : www.hilti.com.
4 Caractéristiques techniques
4.1 Caractéristiques techniques
SD 4500 SD 2500
Courant nominal 6,5 A 3,3 A
Poids 1,4 kg
(3,1 lb)
1,5 kg
(3,3 lb)
Vitesse de rotation à vide
de référence
0 tr/min … 4.500 tr/min 0 tr/min … 2.500 tr/min
Couple max. prescrit 9,5 Nm 19 Nm
Mandrin Hexagonal int. 1/4" Hexagonal int. 1/4"
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

14 Français 2021357 *2021357*
5 Utilisation
5.1 Préparatifs
ATTENTION
Risque de blessures ! Mise en marche inopinée du produit.
▶Retirer la fiche de la prise avant d’effectuer des réglages sur l’appareil ou de changer les accessoires.
Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles
figurant sur le produit.
5.1.1 Travail en toute sécurité avec le crochet universel
▶Avant de commencer le travail, s'assurer que le crochet universel est bien attaché à la visseuse.
▶Lorsqu'elle n'est pas utilisée pendant un temps prolongé, déposer la visseuse en toute sécurité.
5.1.2 Sens de rotation droite/gauche 2
Dans la position médiane, l'interrupteur de commande est bloqué (blocage anti-démarrage).
▶Mettre l'inverseur du sens de rotation droite / gauche sur la rotation vers la droite ou vers la gauche.
5.2 Remplacement de l'outil à emmancher 3
1. Tirer la butée de profondeur et desserrer l'assemblage à encliquetage.
2. Appuyer le mandrin contre la visseuse en tournant légèrement et le maintenir dans cette position.
3. De l'autre main, retirer l'outil à emmancher.
4. Insérer l'outil à emmancher souhaité dans le mandrin et appuyer jusqu'en butée contre la visseuse.
5.3 Travail
Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles
figurant sur le produit.
5.3.1 Pose de vis
AVERTISSEMENT
Danger d'électrocution Il y a risque de décharge électrique si lors de la pose de vis, des câbles ou gaines
électriques cachés sont touchés en même temps que l'utilisateur touche le porte-embout ou la butée de
profondeur.
▶Pour visser et dévisser des vis, tenir la visseuse exclusivement par la poignée.
1. Régler la visseuse sur rotation droite.
2. Poser la vis sur l'embout et placer la vis sur le matériau support.
Tourner la butée de profondeur pour régler la profondeur de vissage optimale.
3. Ajuster la vitesse de rotation à l'aide de la touche de commande.
5.3.2 Desserrage de vis
1. Retirer la butée de profondeur.
2. Régler la visseuse sur rotation gauche.
3. Poser la visseuse avec l'embout sur la vis et ajuster la vitesse de rotation à l'aide de la touche de
commande.
4. Après avoir dévissé les vis, réinsérer à nouveau la butée de profondeur sur l'appareil.
5.3.3 Enclenchement du fonctionnement en continu 4
▶Activer le mode de fonctionnement en continu.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

*2021357* 2021357 Français 15
5.3.4 Arrêt du fonctionnement en continu
▶Appuyer sur le variateur électronique de vitesse.
◁Le bouton de blocage revient en position initiale.
5.3.5 Interface appareil et butée de profondeur
1. Tirer la butée de profondeur et desserrer l'assemblage à encliquetage.
2. Enlever la butée de profondeur vers l'avant de l'appareil.
Lorsque la broche est libérée, il est possible de :
dévisser une vis vissée placée en rotation gauche,
remplacer des embouts,
remplacer les porte-embouts,
passer au mode chargeur,
reposer des vis.
6 Nettoyage et entretien
6.1 Nettoyage et entretien
AVERTISSEMENT
Danger d'électrocution ! Les travaux de nettoyage et d'entretien effectués avec fiche branchée à la prise
peuvent entraîner de graves blessures ou brûlures.
▶Toujours retirer la fiche de la prise avant tous travaux de nettoyage et d'entretien !
Nettoyage
• Éliminer prudemment les saletés récalcitrantes.
• Nettoyer les ouïes d'aération avec précaution au moyen d'une brosse sèche.
• Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base
de silicone, ceci pourrait attaquer les pièces en plastique.
Entretien
AVERTISSEMENT
Risque d'électrocution ! Des réparations inappropriées sur des composants électriques peuvent entraîner
de graves blessures corporelles et brûlures.
▶Toute réparation des pièces électriques ne doit être effectuée que par un électricien qualifié.
• Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont
parfaitement opérationnels.
• En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser l'appareil. Le faire immédiate-
ment réparer par le S.A.V. Hilti.
• Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien
en place et fonctionnent parfaitement.
7 Aide au dépannage
En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier
sans aide, contacter le S.A.V. Hilti.
Défaillance Causes possibles Solution
La visseuse ne fonctionne
pas et quatre LED clignotent.
La protection électronique contre
les surcharges réagit.
▶Relâcher le variateur électro-
nique de vitesse et l'actionner à
nouveau. Réduire la charge.
Impossible d'enfoncer le va-
riateur électronique de vitesse
ou le variateur est bloqué.
Dispositif de blocage de l'interrup-
teur activé.
▶Mettre l'inverseur du sens de
rotation droite / gauche sur la
rotation vers la droite ou vers la
gauche.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03

16 Français 2021357 *2021357*
Défaillance Causes possibles Solution
Impossible de procéder au
vissage, bien que la visseuse
fonctionne.
Sens de rotation erroné. ▶Régler le sens de rotation qui
convient à l'aide de l'inverseur
du sens de rotation droite /
gauche.
Fort dégagement de chaleur
dans la visseuse.
Défaut électrique ▶Arrêter immédiatement la
visseuse et informer le S.A.V.
Hilti.
Limite d'application dépassée, la
visseuse est surchargée.
▶Choisir une visseuse adaptée
aux exigences de l'application.
8 Recyclage
Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage
présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue
de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial.
▶Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères !
9 Garantie constructeur
▶En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local.
Printed: 22.10.2018 | Doc-Nr: PUB / 5135889 / 000 / 03
