1Einstellhebel für Schnittiefe

2Klemmschraube für Winkeleinstellung

3Klemmschrauben für Parallelanschlag

4Anrisszeiger

5Parallelanschlag

6Grundplatte

7Spannflansch innen

8Spindel

9Spaltkeil

10 Druckknopf für Spindelarretierung

11 Schraube

12 Spannflansch

13 Pendelschutzhaube

14 Schrauben für Spaltkeilbefestigung

ORIGINAL BEDIENUNGSANLEITUNG

Aufnahmeleistung: 1800 W (220–240 V); 1650 W (110 V)

Abgabeleistung: 1260 W (220–240 V)

Leerlaufdrehzahl: 4500/min.

Lastdrehzahl: 3100/min.

Schnittgeschwindigkeit im Leerlauf: 54 m/sec.

Schnittgeschwindigkeit im Lastlauf: 37,3 m/sec.

Schnittiefe bei 0°: 0 bis 85 mm

Schnittiefe bei 45°: 0 bis 60 mm

Schnittiefe bei 60°: 0 bis 43 mm

Schrägstellung: 0° bis 60°

Maximaler Sägeblattdurchmesser: 230 mm

Minimaler Sägeblattdurchmesser: 207 mm

Sägeblatt-Aufnahmebohrung: 30 mm

Dicke des Spaltkeils (Standard): 2,0 mm

Innendurchmesser Absaugstutzen: 35 mm

Gewicht entsprechend

EPTA-Procedure 01/2003: 7,8 kg

Schutzklasse nach EN 60745 Z / II

Technische Daten

15 Absaugadapter

16 Spanauswurf

17 Einschaltsperre

18 Ein-/Ausschalter

19 Innensechskantschlüssel

20 Lüftungsschlitze

21 Schnittwinkelskala

22 Schnittiefenskala

23 Arretierung der Schnittiefe

24 Zusatzhandgriff

Beachten Sie die einschlägigen Vorschriften

Ihrer Berufsgenossenschaft und die beiliegen-

den Sicherheitshinweise.

Geräusch- und Vibrationsinformation (gemessen nach EN 60745)

Typischer A-bewerteter Schallleistungspegel 111 dB (A)

Typischer A-bewerteter Emissions-Schalldruckpegel 100 dB (A)

Für die genannten Schallpegel nach EN 60745 beträgt die Unsicherheit 3 dB.

Gehörschutz benutzen!

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN

60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elek-

trowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Ein-

schätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert

die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektro-

werkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenü-

gender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine ge-

naue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden,

in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist.

Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich redu-

zieren. Legen Sie zusätzliche Sicherheitsmassnahmen zum Schutz des Bedieners vor der

Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Ein-

satzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Handkreissäge WSC 85

Triaxiale Vibrationswerte (Vibrations-Vektorsumme)

Sägen von Holz (ah) 2,5 m/s2

Unsicherheit (K) für triaxiale Vibrationswerte 1,5 m/s2

Technische Änderungen vorbehalten

Benutzer-Information nach EN 61000-3-11

Einschaltvorgänge erzeugen kurzzeitig Spannungsabsenkungen. Bei ungünstigen Netz-

bedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpendanzen <

0,15 Ohm sind keine Störungen zu erwarten.

Herstellergewährleistung Geräte

Bitte wenden Sie sich bei Fragen zu den Garantiebedingungen an Ihren lokalen HILTI Part-

ner.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

1. Sicherheitshinweise

1.1 Allgemeine Sicherheitshinweise fur Elek-

trowerkzeuge

a) WARNUNG

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Ein-

haltung der Sicherheitshinweise und An-

weisungen können elektrischen Schlag,

Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicher-

heitshinweise und Anweisungen fur die

Zukunft auf. Der in den Sicherheitshin-

weisen verwendete Begriff "Elektrowerk-

zeug" bezieht sich auf netzbetriebene Elek-

trowerkzeuge (mit Netzkabel) und auf ak-

kubetriebene Elektrowerkzeuge (ohne

Netzkabel).

1.1.1 Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un-

beleuchtete Arbeitsbereiche können zu

Unfällen fuhren.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flussigkei-

ten, Gase oder Stäube befinden. Elek-

trowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzunden kön-

nen.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro-

werkzeugs fern. Bei Ablenkung können

Sie die Kontrolle uber das Gerät verlieren.

1.1.2 Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen. Der

Stecker darf in keiner Weise verändert

werden. Verwenden Sie keine Adapter-

stecker gemeinsam mit schutzgeerde-

ten Elektrowerkzeugen. Unveränderte

Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schla-

ges.

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie von Rohren, Hei-

zungen, Herden und Kuhlschränken. Es

besteht ein erhöhtes Risiko durch elek-

trischen Schlag, wenn Ihr Körper geerdet

ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Ri-

siko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um

das Elektrowerkzeug zu tragen, auf-

zuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das Ka-

bel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteteilen. Be-

schädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch fur den Aus-

senbereich geeignet sind. Die Anwen-

dung eines fur den Aussenbereich geeig-

neten Verlängerungskabels verringert das

Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht ver-

meidbar ist, verwenden Sie einen Feh-

lerstromschutzschalter. Der Einsatz ei-

nes Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

1.1.3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit Ver-

nunft an die Arbeit mit einem Elektro-

werkzeug. Benutzen Sie kein Elektro-

werkzeug, wenn Sie mude sind oder un-

ter dem Einfluss von Drogen, Alkohol

oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des

Elektrowerkzeuges kann zu ernsthaften

Verletzungen fuhren.

b) Tragen Sie persönliche Schutzausrustung

und immer eine Schutzbrille. Das Tra-

gen persönlicher Schutzausrustung, wie

Staubmaske, rutschfeste Sicherheits-

schuhe, Schutzhelm oder Gehörschutz,

je nach Art und Einsatz des Elektrowerk-

zeuges, verringert das Risiko von Verlet-

zungen.

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschliessen, es auf-

nehmen oder tragen. Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschaltet

an die Stromversorgung anschliessen,

kann dies zu Unfällen fuhren.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlussel, bevor Sie das Elek-

trowerkzeug einschalten. Ein Werkzeug

oder Schlussel, der sich in einem dre-

henden Geräteteil befindet, kann zu Ver-

letzungen fuhren.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie fur einen sicheren

Stand und halten Sie jederzeit das Gleich-

gewicht. Dadurch können Sie das Elek-

trowerkzeug in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Tei-

len erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können, ver-

gewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub

verringern.

1.1.4 Verwendung und Behandlung des

Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie fur Ihre Arbeit das dafur be-

stimmte Elektrowerkzeug. Mit dem pas-

senden Elektrowerkzeug arbeiten Sie bes-

ser und sicherer im angegebenen Lei-

stungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus-

schalten lässt, ist gefährlich und muss re-

pariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose und/oder entfernen Sie den Akku,

bevor Sie Geräteeinstellungen vorneh-

men, Zubehörteile wechseln oder das

Gerät weglegen. Diese Vorsichtsmas-

snahme verhindert den unbeabsichtigten

Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge ausserhalb der Reichweite von

Kindern auf. Lassen Sie Personen das

Gerät nicht benutzen, die mit diesem

nicht vertraut sind oder diese Anwei-

sungen nicht gelesen haben. Elektro-

werkzeuge sind gefährlich, wenn Sie von

unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche

Teile einwandfrei funktionieren und nicht

klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des

Elektrowerkzeugs beeinträchtigt ist. Las-

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

sen Sie beschädigte Teile vor dem Ein-

satz des Gerätes reparieren. Viele Un-

fälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten

verklemmen sich weniger und sind leich-

ter zu fuhren.

g) Verwenden Sie Elektrowerkzeug, Zu-

behör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen. Beruck-

sichtigen Sie dabei die Arbeitsbedin-

gungen und die auszufuhrende Tätig-

keit. Der Gebrauch von Elektrowerkzeu-

gen fur andere als die vorgesehenen An-

wendungen kann zu gefährlichen Situa-

tionen fuhren.

1.1.5 Service

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit

des Elektrowerkzeugs erhalten bleibt.

1.2 Zusätzliche Sicherheitshinweise

1.2.1 Sicherheitshinweise fur alle Sägen

a) GEFAHR

Kommen Sie mit Ihren Händen nicht in

den Sägebereich und an das Sägeblatt.

Halten Sie mit Ihrer zweiten Hand den

Zusatzgriff oder das Motorgehäuse. Wenn

beide Hände die Säge halten, können die-

se vom Sägeblatt nicht verletzen werden.

b) Greifen Sie nicht unter das Werkstück. Die

Schutzhaube kann Sie unter dem Werk-

stuck nicht vor dem Sägeblatt schutzen.

c) Passen Sie die Schnitttiefe an die Dicke

des Werkstu

cks an. Es sollte weniger als

eine volle Zahnhöhe unter dem Werkstuck

sichtbar sein.

d) Halten Sie das zu sägende Werkstuck

niemals in der Hand oder uber dem Bein

fest. Sichern Sie das Werkstuck an ei-

ner stabilen Aufnahme. Es ist wichtig,

das Werkstuck gut zu befestigen, um die

Gefahr von Körperkontakt, Klemmen des

Sägeblattes oder Verlust der Kontrolle zu

minimieren.

e) Fassen Sie das Elektrowerkzeug nur an

den isolierten Griffflächen an, wenn Sie

Arbeiten ausfuhren, bei denen das Ein-

satzwerkzeug verborgene Stromleitun-

gen oder das eigene Netzkabel treffen

kann. Kontakt mit einer spannungs-

fuhrenden Leitung setzt auch die Metall-

teile des Elektrowerkzeugs unter Span-

nung und fuhrt zu einem elektrischen

Schlag.

f) Verwenden Sie beim Längsschneiden

immer einen Anschlag oder eine gerade

Kantenfuhrung. Dies verbessert die Schnitt-

genauigkeit und verringert die Möglich-

keit, dass das Sägeblatt klemmt.

g) Verwenden Sie immer Sägeblätter in

der richtigen Größe und mit passender Auf-

nahmebohrung (z.B. sternförmig oder

rund). Sägeblätter, die nicht zu den Mon-

tageteilen der Säge passen, laufen unrund

und fuhren zum Verlust der Kontrolle.

h) Verwenden Sie niemals beschädigte

oder falsche Sägeblatt-Unterlegschei-

ben oder -schrauben. Die Sägeblatt-Un-

terlegscheiben und -schrauben wurden

speziell fur Ihre Säge konstruiert, fur op-

timale Leistung und Betriebssicherheit.

1.2.2 Weitere Sicherheitshinweise fur al-

le Sägen

Ruckschlag - Ursachen und entsprechen-

de Sicherheitshinweise:

Ein Ruckschlag ist die plötzliche Reaktion

infolge eines hakenden, klemmenden oder

falsch ausgerichteten Sägeblattes, die dazu

fuhrt, dass eine unkontrollierte Säge abhebt

und sich aus dem Werkstuck heraus in Rich-

tung der Bedienperson bewegt;

wenn sich das Sägeblatt in dem sich schließen-

den Sägespalt verhakt oder verklemmt,

blockiert es, und die Motorkraft schlägt die

Säge in Richtung der Bedienperson zuruck;

wird das Sägeblatt im Sägeschnitt verdreht

oder falsch ausgerichtet, können sich die

Zähne der hinteren Sägeblattkante in der

Oberfläche des Werkstucks verhaken, wo-

durch sich das Sägeblatt aus dem Sägespalt

herausbewegt und die Säge in Richtung der

Bedienperson zuruckspringt.

Ein Ruckschlag ist die Folge eines falschen

oder fehlerhaften Gebrauchs der Säge. Er

kann durch geeignete Vorsichtsmaßnahmen,

wie nachfolgend beschrieben, verhindert

werden.

a) Halten Sie die Säge mit beiden Händen

fest und bringen Sie Ihre Arme in eine

Ste llung, in der Sie die Ruckschlag-

kräfte abfangen können. Halten Sie sich

immer seitlich des Sägeblattes, nie das

Sägeblatt in eine Linie mit Ihrem Kör-

per bringen. Bei einem Ruckschlag kann

die Kreissäge ruckwärts springen, jedoch

kann die Bedienperson durch geeignete

Vorsichtsmassnahmen die Ruckschlag-

kräfte beherrschen.

b) Falls das Sägeblatt verklemmt oder Sie

die Arbeiten unterbrechen, schalten Sie

die Säge aus und halten Sie sie im Werk-

stoff ruhig, bis das Sägeblatt zum Still-

stand gekommen ist. Versuchen Sie nie,

die Säge aus dem Werkstuck zu entfer-

nen oder sie ruckwärts zu ziehen, so-

lange das Sägeblatt sich bewegt, sonst

kann ein Ruckschlag erfolgen. Ermitteln

und beheben Sie die Ursache fur das Ver-

klemmen des Sägeblattes.

c) Wenn Sie eine Säge, die im Werkstuck

steckt, wieder starten wollen, zentrie-

ren Sie das Sägeblatt im Sägespalt und

uberprufen Sie, ob die Sägezähne nicht

im Werkstuck verhakt sind. Klemmt das

Sägeblatt, kann es sich aus dem Werk-

stuck herausbewegen oder einen Ruck-

schlag verursachen, wenn die Säge er-

neut gestartet wird.

d) Stutzen Sie große Platten ab, um das

Risiko eines Ruckschlags durch ein klem-

mendes Sägeblatt zu vermindern. Große

Platten können sich unter ihrem Eigen-

gewicht durchbiegen. Platten mussen auf

beiden Seiten abgestutzt werden, sowohl

in Nähe des Sägespalts als auch an der

Kante.

e) Verwenden Sie keine stumpfen oder be-

schädigten Sägeblätter. Sägeblätter mit

stumpfen oder falsch ausgerichteten Zäh-

nen verursachen durch einen zu engen

Sägespalt eine erhöhte Reibung, Klem-

men des Sägeblattes und Ruckschlag.

f) Ziehen Sie vor dem Sägen die Schnitt-

tiefen- und Schnittwinkeleinstellungen

fest. Wenn sich während des Sägens die

Einstellungen verändern, kann sich das

Sägeblatt verklemmen und ein Ruckschlag

auftreten.

g) Seien Sie besonders vorsichtig beim Sä-

gen in bestehende Wände oder andere

nicht einsehbare Bereiche. Das eintau-

chende Sägeblatt kann beim Sägen in ver-

borgene Objekte blockieren und einen

Ruckschlag verursachen.

1.2.3 Sicherheitshinweise fur Kreissägen

mit Pendelschutzhaube

Funktion der unteren Schutzhaube

a) Überprufen Sie vor jeder Benutzung, ob

die untere Schutzhaube einwandfrei

schließt. Verwenden Sie die Säge nicht,

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

wenn die untere Schutzhaube nicht frei

beweglich ist und sich nicht sofort schlies-

st. Klemmen oder binden Sie die unte-

re Schutzhaube niemals in geöffneter

Position fest. Sollte die Säge unbeab-

sichtigt zu Boden fallen, kann die untere

Schutzhaube verbogen werden. Öffnen

Sie die Schutzhaube mit dem Ruckzieh-

hebel und stellen Sie sicher, dass sie sich

frei bewegt und bei allen Schnittwinkeln

und -tiefen weder Sägeblatt noch andere

Teile beruhrt.

b) Überprufen Sie die Funktion der Feder

fur die untere Schutzhaube. Lassen Sie

die Säge vor dem Gebrauch warten,

wenn untere Schutzhaube und Feder

nicht einwandfrei arbeiten. Beschädig-

te Teile, klebrige Ablagerungen oder An-

häufungen von Spänen lassen die unte-

re Schutzhaube verzögert arbeiten.

c) Öffnen Sie die untere Schutzhaube von

Hand nur bei besonderen Schnitten, wie

“Tauch- und Winkelschnitten“. Öffnen

Sie die untere Schutzhaube mit dem

Ruckziehhebel und lassen Sie diesen

los, sobald das Sägeblatt in das Werkstuck

eintaucht. Bei allen anderen Sägearbei-

ten soll die untere Schutzhaube automa-

tisch arbeiten.

d) Legen Sie die Säge nicht auf der Werk-

bank oder dem Boden ab, ohne dass die

untere Schutzhaube das Sägeblatt be-

deckt. Ein ungeschutztes, nachlaufendes

Sägeblatt bewegt die Säge entgegen der

Schnittrichtung und sägt, was ihm im Weg

ist. Beachten Sie dabei die Nachlaufzeit

der Säge.

1.2.4 Zusätzliche Sicherheitshinweise für

alle Sägen mit Spaltkeil

Funktion des Spaltkeils

a) Verwenden Sie das für den Spaltkeil pas-

sende Sägeblatt. Damit der Spaltkeil wirkt,

muss das Stammblatt des Sägeblatts dün-

ner als der Spaltkeil sein und die Zahn-

breite mehr als die Spaltkeildicke betragen.

b) Justieren Sie den Spaltkeil wie in die-

ser Betriebsanleitung beschrieben. Falsche

Stärke, Position und Ausrichtung können

der Grund dafür sein, dass der Spaltkeil

einen Rückschlag nicht wirksam verhin-

dert.

c) Damit der Spaltkeil wirken kann, muss

er sich im Sägespalt befinden. Bei kur-

zen Schnitten ist der Spaltkeil unwirksam

beim Verhindern eines Rückschlags.

d) Betreiben Sie die Säge nicht mit ver-

bogenem Spaltkeil. Bereits eine geringe

Störung kann das Schließen der Schutz-

haube verlangsamen.

1.3 Zusätzliche Sicherheitshinweise

1.3.1 Sicherheit von Personen

a)Tragen Sie Gehörschutz.

Die Einwirkung

von Lärm kann Gehörverlust bewirken.

b)Benutzen Sie die mit dem Gerät gelie-

ferten Zusatzhandgriffe.

Der Verlust der

Kontrolle kann zu Verletzungen führen.

c)Wird das Gerät ohne Staubabsaugung

betrieben, müssen Sie bei stauberzeu-

genden Arbeiten einen leichten Atem-

schutz benutzen.

d)Führen Sie beim Arbeiten das Netz- und

das Verlängerungskabel immer nach hin-

ten vom Gerät weg.

Dies vermindert die

Sturzgefahr über das Kabel während

des Arbeitens.

e)Führen Sie die Handkreissäge nur im ein-

geschalteten Zustand gegen das Werk-

stück.

f) Die Schnittbahn muss oben und unten

frei von Hindernissen sein. Sägen Sie

nicht in Schrauben, Nägel etc.

g)Mit dem Gerät nicht über Kopf arbeiten.

h)Nicht das Sägeblatt durch seitliches Ge-

gendrücken bremsen.

i) Nicht verwendet werden dürfen:

– Trennscheiben

– Sägeblätter aus hochlegiertem Schnel-

larbeitsstahl (HSS-Stahl).

j) Nicht berührt werden darf das an der

Unterseite des Werkstücks austreten-

de Sägeblatt, der Spannflansch und die

Flanschschraube.

k)Vermeiden Sie das Überhitzen der Sä-

gezahnspitzen.

l) Beim Sägen von Kunststoffen ist das

Schmelzen des Kunststoffs zu vermeiden.

m) Stäube von Materialien wie bleihalti-

gem Anstrich, einigen Holzarten, Mine-

ralien und Metall können gesundheits-

schädlich sein. Berühren oder Einat-

men der Stäube können allergische Re-

aktionen und/oder Atemwegserkrankun-

gen des Benutzers oder in der Nähe be-

findlicher Personen hervorrufen. Be-

stimmte Stäube wie Eichen- oder Bu-

chenstaub gelten als krebserzeugend, be-

sonders in Verbindung mit Zusatzstoffen

zur Holzbehandlung (Chromat, Holz-

schutzmittel). Asbesthaltiges Material

darf nur von Fachleuten bearbeitet wer-

den. Benutzen Sie möglichst eine Staub-

absaugung. Um einen hohen Grad der

Staubabsaugung zu erreichen, ver-

wenden Sie einen geeigneten, von Hil-

ti empfohlenen Mobilentstauber für Holz

und/oder Mineralstaub der auf dieses

Elektrowerkzeug abgestimmt wurde.

Sorgen Sie für gute Belüftung des Ar-

beitsplatzes. Es wird empfohlen, eine

Atemschutzmaske mit Filterklasse P2

zu tragen. Beachten Sie in Ihrem Land

gültige Vorschriften für die zu bearbei-

tenden Materialien.

n) Das Gerät ist nicht bestimmt, für die Ver-

wendung durch Kinder oder schwache

Personen ohne Unterweisung.

o) Kinder sollten unterwiesen sein, dass

sie nicht mit dem Gerät spielen dürfen.

1.3.2 Sorgfältiger Umgang und Gebrauch

von Elektrowerkzeugen

a)Sichern Sie das Werkstück. Benutzen Sie

Spannvorrichtungen oder einen Schraub-

stock, um das Werkstück festzuhalten.

Es ist damit sicherer gehalten als mit

der Hand, und Sie haben ausserdem bei-

de Hände zur Bedienung des Geräts frei.

b)Stellen Sie sicher, dass die Werkzeuge

das zum Gerät passende Aufnahmesy-

stem aufweisen und ordnungsgemäss in

der Werkzeugaufnahme verriegelt sind.

c)Bei Stromunterbrechung Gerät ausschalten

und Netzstecker ziehen.

Dies verhindert

die unbeabsichtigte Inbetriebnahme des

Geräts bei Spannungswiederkehr.

d) Halten Sie, wenn verdeckt liegende elek-

trische Leitungen oder das Netzkabel

durch das Werkzeug beschädigt werden

können, das Gerät an den isolierten Griff-

flächen fest. Bei Kontakt mit stromführenden

Leitungen werden ungeschützte Metallteile

des Geräts unter Spannung gesetzt und

der Benutzer wird dem Risiko eines elek-

trischen Schlags ausgesetzt.

1.3.3 Elektrische Sicherheit

a)Prüfen Sie den Arbeitsbereich vor Ar-

beitsbeginn auf verdeckt liegende elek-

trische Leitungen, Gas- und Wasserrohre

z.B. mit einem Metallsuchgerät.

Aus-

senliegende Metallteile am Gerät können

spannungsführend werden, wenn Sie z.B.

versehentlich eine Stromleitung beschä-

digt haben. Dies stellt eine ernsthafte Ge-

fahr durch elektrischen Schlag dar.

b)Kontrollieren Sie regelmässig die An-

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

2. Bestimmungsgemässer

Gebrauch

Das Gerät ist zum Schneiden von Weich- und

Hartholz, Schichtholz, Pressspanplatten, Kunst-

stoffen u.ä. bis zu einer Schnitttiefe von 85 mm

bestimmt. Trennen von Metallen ist nicht zu-

lässig! Der Benutzer der Maschine haftet für

Schäden durch nicht bestimmungsgemässen

Gebrauch wie z.B. durch das Tragen am Kabel,

Ziehen des Steckers mit Hilfe des Kabels. Nicht

verwendet werden dürfen Sägeblätter, die den

angegebenen Kenndaten (z.B. Durchmesser,

Drehzahl, Dicke) nicht entsprechen, Trenn- und

Schleifscheiben sowie Sägeblätter aus hochle-

gierten Schnellarbeitsstahl (HSS-Stahl). Metal-

le dürfen nicht gesägt werden. Die Sicherheits-

hinweise und allgemein anerkannte Unfallver-

hütungsvorschriften zum Arbeiten mit Elektro-

werkzeugen müssen beachtet werden.

3. Handhabung/Funktion

Vor Inbetriebnahme

Vor Inbetriebnahme ist der feste Sitz des Sä-

geblattes und dessen einwandfreier Lauf so-

wie die Einstellung des Spaltkeils zu über-

prüfen.

■Achtung! Vor der Spaltkeileinstellung den

Stecker aus der Steckdose ziehen. Die Dicke

des Spaltkeils muss kleiner sein als die Schnitt-

breite des Sägeblattes und grösser als/gleich

wie die Stammblattdicke.

Aus Sicherheitsgründen muss der Spaltkeil

immer verwendet werden. Dadurch wird das

Verklemmen des Sägeblattes verhindert. Die

Einstellung erfolgt bei maximaler Schnittiefe.

Lösen Sie die Befestigungsschrauben 14, stel-

len Sie den Spaltkeil 9ein (Abb. 5) und ziehen

Sie die Schrauben 14 wieder fest.

■Vor Inbetriebnahme Zusatzwerkzeuge

entfernen.

Inbetriebnahme

■Halten Sie das Gerät beim Arbeiten gut fest

und sorgen Sie für einen sicheren Stand.

■Setzen Sie das Gerät nur bei geschlosse-

ner Pendelschutzhaube ab.

Die Netzspannung muss mit der Angabe auf dem

Typenschild übereinstimmen.

Ein- Ausschalten des Gerätes

■Achtung! Maschine nur einschalten, wenn

das Sägeblatt keinen Kontakt mit dem Werk-

stück hat.

Einschalten: Einschaltsperre 17 und Ein-Aus-

schalter 18 gleichzeitig drücken.

Ausschalten: Ein-Ausschalter 18 loslassen.

Die Handkreissäge ist mit einer automati-

schen Sägeblattbremse ausgerüstet. Nach los-

lassen des Ein-/Aussschalters 18 beginnt un-

mittelbar der Bremsvorgang und führt zu einem

schnellen Stillstand des auslaufenden Kreissä-

geblattes.

Schutz des Sägeblattes

■Schützen Sie Ihr Kreissägeblatt vor Beschä-

digungen.

■Legen Sie das Kreissägeblatt niemals auf

einen harten Untergrund ab.

Es könnten die Hartmetallzähne beschädigt

werden.

Sägeblattwechsel (Abb. 3)

■Achtung! Vor dem Sägeblattwechsel den

Stecker aus der Steckdose ziehen.

Das Gerät auf die motorseitig vorhandenen Stand-

rippen abstellen. Um die Sägespindel während

des Sägeblattein- oder -ausbauens zu blockie-

ren, halten Sie mit einer Hand den Druckknopf

für die Spindelarretierung 10 gedrückt.

Ausbauen des Sägeblatts (Abb. 3)

Der Innensechskantschlüssel zur Lösung der

Flanschschraube befindet sich unterhalb des

Motorendeckels. Mit dem Einstellhebel für die

Schnitttiefe 1Gerät auf Schnittiefe 0 stellen.

Drehen Sie (entgegen dem Uhrzeigersinn) mit

dem Innensechskantschlüssel 19 die Schrau-

be 11 heraus und nehmen Sie den Spannflansch

12 ab, schwenken die Pendelschutzhaube 13

zurück, halten sie fest und entfernen Sie das

Kreissägeblatt.

Einbauen des Sägeblatts (Abb. 3/5)

Beachten Sie nun beim Einsetzen des Säge-

blattes die Drehrichtung: Die Zähne und der

Richtungspfeil des Sägeblattes müssen in die

gleiche Richtung wie der Pfeil auf der oberen

Schutzhaube zeigen. Stecken Sie anschlies-

send Spannflansch 12 auf und drehen Sie die

Schraube 11 fest. Überprüfen Sie den inneren

Spannflansch 7auf richtigen Sitz und reinigen

Sie die Flächen von Holzspänen und sonstigen

Verschmutzungen. Die Dicke des Spaltkeils

muss kleiner sein als die Schnittbreite des

Sägeblattes und grösser als/gleich wie die

Stammblattdicke.

■Vergleichen Sie die Daten des Säge-

blattes mit den Gerätedaten.

4. Staubabsaugung

HINWEIS

Die Handkreissäge ist mit einem Anschlus-

sstutzen ausgerüstet, welcher für gängige

Saugerschläuche ausgelegt ist. Um den

Staubsauger mit der Säge zu verbinden,

kann ein passender Adapter notwendig sein.

VORSICHT

Stäube sind gesundheitsgefährdend und kön-

nen Atemwegs-, Hautkrankheiten und allergi-

sche Reaktionen verursachen.

WARNUNG

Bestimmte Stäube gelten als krebserzeugend.

Das sind Mineral-, Eichen- und/oder Buchen-

stäube, insbesondere in Verbindung mit Zu-

satzstoffen zur Holzbehandlung (Chromate,

Holzschutzmittel). 5

Gehörschutz

benutzen

Schutzhand-

schuhe benutzen Leichten Atem-

schutz benutzen

Augenschutz

benutzen Schutzhelm

benutzen

schlussleitung des Geräts und lassen Sie

diese bei Beschädigung von einem an-

erkannten Fachmann erneuern. Kon-

trollieren Sie Verlängerungsleitungen

regelmässig und ersetzen Sie diese,

wenn sie beschädigt sind. Wird bei der

Arbeit das Netz- oder Verlängerungska-

bel beschädigt, dürfen Sie das Kabel

nicht berühren. Ziehen Sie den Netz-

stecker aus der Steckdose.

Beschädigte

Anschlussleitungen und Verlängerungs-

leitungen stellen eine Gefährdung durch

elektrischen Schlag dar.

c)Die Verwendung eines Fehlerstrom-

schutzschalters erhöht die Arbeits-

sicherheit.

1.3.4 Arbeitsplatz

a)Sorgen Sie für gute Beleuchtung des Ar-

beitsbereichs.

b)Sorgen Sie für gute Belüftung des Ar-

beitsplatzes.

Schlecht belüftete Arbeits-

plätze können Gesundheitsschäden durch

Staubbelastung hervorrufen.

1.3.5 Persönliche Schutzausrüstung

Der Benutzer und die sich in der Nähe auf-

haltenden Personen müssen während des

Einsatzes des Geräts eine geeignete Schutz-

brille, Schutzhelm, Gehörschutz, Schutz-

handschuhe und einen leichten Atemschutz

benutzen.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

VORSICHT

Benutzen Sie für die jeweilige Anwendung

möglichst einen geeigneten Hilti Staubsau-

ger/Entstauber. Sollte keine Absaugung vor-

handen oder möglich sein, so ist eine Atem-

schutzhalbmaske der Filterklasse P2 zu ver-

wenden. Sorgen Sie zusätzlich immer für

gute Belüftung, um die Staubkonzentration

gering zu halten.

Die Staubabsaugung erleichtert die Holzmehl-

absaugung, verringert die Staubbelastung in

der Umgebung und verhindert grössere Ver-

schmutzungen. Schliessen Sie die externe Ab-

saugvorrichtung an, wenn Sie über einen län-

geren Zeitraum arbeiten oder Materialien be-

arbeiten, bei denen gesundheitsschädliche Stäu-

be entstehen können.

Der Absaugadapter 15 darf nur montiert wer-

den, wenn eine Fremdabsaugung verwendet

wird, ansonsten könnte sich der Auslass vor al-

lem beim Sägen von nassem Holz verstopfen.

Den Absaugadapter von vorne, mit der Öffnung

zum hinteren Maschinenteil zeigend, in den

Schwalbenschwanz einführen, bis dieser ein-

rastet. Nur wenn die Verbindung spürbar ein-

rastet, ist der sichere Halt der Absaugvorrich-

tung gewährleistet.

■Beachten Sie die Unfallverhütungsvorschrif-

ten.

4.1 Arbeitsschritte bei verstopftem Ab-

saugadapter

1. Ziehen Sie den Netzstecker aus der Steck-

dose.

2. Reinigen Sie den Absaugadapter.

3. Kontrollieren Sie, ob bewegliche Gerätetei-

le einwandfrei funktionieren und nicht klem-

men, ob Teile gebrochen oder so beschä-

digt sind, dass die Funktion des Geräts be-

einträchtigt ist.

5. Arbeitshinweise

■Vor allen Arbeiten am Gerät den Ste-

cker aus der Steckdose ziehen.

Sägen nach Anriss

Setzen Sie den vorderen Teil der Grundplatte

auf das Werkstück, schalten Sie die Maschine

ein und schieben Sie die Handkreissäge gleich-

mässig in Schnittrichtung vor.

Die Grundplatte besitzt vier Anrisszeiger 4für

0 Grad, 22,5 Grad, 45 Grad und 60 Grad. Die

Anrisskanten entsprechen der Innenkante

des Sägeblattes.

Sägen mit Parallelanschlag (Abb. 4)

Durch den Parallelanschlag 5 werden exakte

Schnitte entlang einer Werkstückkante bzw.

Schneiden massgleicher Leisten ermöglicht.

Zum Verstellen der Schnittbreite lösen Sie die

Klemmschrauben 3und verschieben den An-

schlag entsprechend. Ziehen Sie anschliessend

die Klemmschrauben 3wieder fest. Der Par-

allel-anschlag kann auf beiden Seiten der Grund-

platte gleicherweise montiert werden.

Der umgedrehte Parallelanschlag (Anschlag-

kante oben) kann zur Verbreiterung der Grund-

platte verwendet werden.

Schnittiefeneinstellung

Durch Verstellen des Einstellhebels für die Schnit-

tiefe 1 kann die Schnittiefe nach Wunsch ein-

gestellt werden. Benützen Sie dazu die Schnit-

tiefenskala 22. Vor und nach dem Verstellen der

Schnittiefe ist die Arretierung 23 zu lösen bzw.

zu fixieren.

Um eine optimale Qualität der Schnittkante zu

erzielen, sollte die Sägetiefe mindestens 2 mm

mehr als die zu sägende Materialdicke sein.

Schnittwinkeleinstellung (Abb. 1)

Lösen Sie die Klemmschraube 2zur Schnitt-

winkeleinstellung und schwenken Sie bis

gewünschter Schnittwinkel an der Schnitt-

winkelskala 21 erreicht ist. Ziehen Sie nun

die Klemmschraube 2wieder fest. Reinigen Sie

die Grundplatte, vor dem Zurückschwenken auf

die Ausgangsposition, im Schwenkbereich von

Sägespänen oder sonstigen Verschmutzungen.

Eintauchfunktion (Abb. 2)

Reissen sie den zu sägenden Ausschnitt am

Werkstück an. Die Handkreissäge auf Tauch-

tiefe 0 einstellen, die Höhenverstellung nicht

klemmen. Die Handkreissäge auf das Werk-

stück aufsetzen und die hintere Markierung an

der Grundplatte mit dem Anriss zur Deckung

bringen. Zur Verringerung der Gefahr des Rück-

schlages eine Leiste bzw. Anschlag an der Hin-

terkante der Grundplatte anbringen. Diesen An-

schlag fest mit dem Werkstück verbinden. Die

Handkreissäge nun gegen den Untergrund und

den rückwärtigen Anschlag drücken. Gerät ein-

schalten und mit der freien Hand den Einstell-

hebel für die Schnittiefe 1gefühlvoll bis zur ge-

wünschten Tauchtiefe absenken. Den Schnitt

ausführen bis die vordere Markierung an der

Grundplatte mit dem Anriss übereinstimmt. Gerät

ausschalten und erst nach Stillstand des Säge-

blattes aus dem Schnitt heben.

Hinweis: Tauchschnitte könnnen in allen Win-

keleinstellungen ausgeführt werden.

Zusatzhandgriff

Durch den Zusatzhandgriff 24 wird eine opti-

male Handhabung und ein ergonomisches Ar-

beiten ermöglicht.

6. Wartung/Pflege/Service

■Vor allen Arbeiten am Gerät den Ste-

cker ziehen.

■Halten Sie das Gerät und die Lüftungsschlitze

20 stets sauber.

Entharzen Sie regelmässig die benutzten

Sägeblätter, da saubere Werkzeuge die Arbeits-

leistung verbessern. Das Entharzen erfolgt durch

24 stündiges Einlegen der Sägeblätter in Pe-

troleum oder handelsübliche Entharzungs-

mittel.

Bei einer eventuellen Schwergängigkeit

der Tiefeneinstellung, sind die Führungs-

säulen direkt vor Ort zu schmieren.

■Das Gerät wurde vom Werk ausreichend

geschmiert. Bei starker Beanspruchung über

einen längeren Zeitraum wird eine Inspektion

durch Hilti empfohlen. Damit erhöht sich die Le-

bensdauer des Gerätes und unnötige Repara-

turkosten werden verhindert.

■Reparaturen am elektrischen Teil dürfen nur

durch eine Elektrofachkraft ausgeführt werden.

VORSICHT

Halten Sie das Gerät, insbesondere die

Griffflächen trocken, sauber und frei von

Öl und Fett. Verwenden Sie keine silikon-

haltigen Pflegemittel.

Die äussere Gehäuseschale des Geräts ist

aus einem schlagfesten Kunststoff gefertigt.

Die Griffpartie ist aus Elastomer-Werkstoff.

Betreiben Sie das Gerät nie mit verstopften

Lüftungsschlitzen! Reinigen Sie die Lüf-

tungsschlitze vorsichtig mit einer trockenen

Bürste. Verhindern Sie das Eindringen von

Fremdkörpern in das Innere des Geräts. Rei-

nigen Sie die Geräteaussenseite regelmäs-

sig mit einem leicht angefeuchteten Putz-

lappen. Verwenden Sie kein Sprühgerät,

Dampfstrahlgerät oder fliessendes Wasser

zur Reinigung! Die elektrische Sicherheit des

Geräts kann dadurch gefährdet werden.

6.1 Reinigung der Schutzeinrichtung

1. Entfernen Sie zur Reinigung der Schutzein-

richtungen das Sägeblatt.

2. Reinigen Sie die Schutzeinrichtungen vor-

sichtig mit einer trockenen Bürste.

3. Entfernen Sie Ablagerungen und Späne

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

9. EG-Konformitätserklärung (Original)

Bezeichnung: Handkreissäge

Typenbezeichnung: WSC85

Seriennummern: 00000000–99999999

Konstruktionsjahr: 2003

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Richtlinien

und Normen übereinstimmt: 2004/108/EG, 2006/42/EG, EN 60745-1, EN 60745-2-5, EN

ISO 12100, 2011/65/EU.

im inneren der Schutzeinrichtungen mit

einem geeigneten Werkzeug.

4. Montieren Sie das Sägeblatt.

6.2 Kontrolle nach Pflege- und Instand-

haltungsarbeiten

Nach Pflege- und Instandhaltungsarbeiten

ist zu prüfen, ob alle Schutzeinrichtungen

angebracht sind und fehlerfrei funktionie-

ren.

Zur Kontrolle der Pendelschutzhaube, öff-

nen Sie diese vollständig durch Betätigung des

Bedienhebels. Nach Losslassen des Be-

dienhebels muss die Pendelschutzbaube

sich schnell und vollständig schliessen.

7. Copyright

Das Urheberrecht an dieser Betriebsanleitung

verbleibt bei der Firma Hilti AG, FL-9494 Schaan,

Fürstentum Liechtenstein. Diese Betriebsan-

leitung ist nur für den Betreiber und dessen Per-

sonal bestimmt. Sie enthält Vorschriften und

Hinweise, die weder vollständig noch teilweise

●vervielfältigt

● verbreitert oder

● anderweitig mitgeteilt werden dürfen.

Zuwiderhandlungen können strafrechtliche Fol-

gen nach sich ziehen.

8. Entsorgung

Abfälle der Wiederverwertung zu-

führen

Hilti-Geräte sind zu einem hohen Anteil aus

wiederverwendbaren Materialien hergestellt.

Voraussetzung für eine Wiederverwendung

ist eine sachgemässe Stofftrennung. In vie-

len Ländern ist Hilti bereits eingerichtet, Ihr

Hilti Aktiengesellschaft, Feldkircherstrasse 100, FL-9494 Schaan

Paolo Luccini Jan Doongaji

Head of BA Quality & Process Management Ececutive Vice President

BA Electric Tools & Accessories BU Power Tools & Accessories

01/2012 01/2012

Technische Dokumentation bei:

Hilti Entwicklungsgesellschaft mbH

Zulassung Elektrowerkzeuge

Hiltistrasse 6, 86916 Kaufering, Deutschland

Altgerät zur Verwertung zurückzunehmen.

Fragen Sie den Hilti Kundenservice oder Ihren

Verkaufsberater.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den

Hausmüll!

Gemäss Europäischer Richtlinie über Elektro-

und Elektronik-Altgeräte und Umsetzung in

nationales Recht müssen verbrauchte Elek-

trowerkzeuge getrennt gesammelt und ei-

ner umweltgerechten Wiederverwertung zu-

geführt werden.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

6. Instandsetzung

Die Funktion und Sicherheit bleibt nur ge-

währleistet, wenn die Instandsetzung fach-

gemäss durchgeführt wird.

7. Herstellung

Dieses Kreissägeblatt wurde in Übereinstim-

mung mit der Norm DIN EN 847-1 entwickelt

und hergestellt.

Sicherheitshinweise

■Die gültigen Vorschriften sind einzuhalten.

■Unsachgemässer und zweckentfremdender

Einsatz ist verboten!

■Beachten Sie alle Anweisungen und War-

nungen hinsichtlich Sicherheit, die in den

Bedienungsanleitungen für Sägemaschinen

enthalten sind. Wenn Sie derartige Be-

triebsanleitungen nicht besitzen, verlangen

Sie diese beim Maschinenhersteller.

■Benützen Sie zu Ihrer eigenen Sicherheit ei-

nen Augen-, Ohren- und Mundschutz.

■Lassen Sie niemals eine laufende Maschi-

ne unbeaufsichtigt.

■Die Sägeblätter im Einsatz möglichst früh-

zeitig reinigen und entharzen. Saubere Säge-

blätter schneiden länger, und sind damit auch

wirtschaftlicher.

Nach dem Fall auf den Boden oder ähn-

lichen Ereignissen ist das Kreissäge-

blatt durch eine Hilti-Servicestelle ein-

gehend auf Beschädigungen zu prüfen. Bei

Beschädigungen darf das Kreissägeblatt nicht

mehr verwendet werden.

Vor der Spaltkeileinstellung den Stecker

aus der Steckdose ziehen. Die Dicke des

Spaltkeils muss kleiner sein als die Schnitt-

breite des Sägeblattes und grösser als/gleich

wie die Stammblattdicke.

Aus Sicherheitsgründen muss der Spalt-

keil immer verwendet werden. Dadurch wird

das Verklemmen des Sägeblattes verhindert.

Arbeitshinweise

Gegenlauf

Gleichlauf – nur bei mechanischem Vorschub

(stationäre Maschinen)

Allgemeine Hinweise

1. Anwendung

Kreissägeblätter können in handgeführten und

stationären Maschinen eingesetzt werden. Vor-

aussetzung ist immer die Übereinstimmung mit

den Gerätedaten, den Anforderungen der Geräte-

hersteller, den Wartungshinweisen und den

Sicherheitsbestimmungen der Geräteanleitungen.

2. Verpackung und Transport

Beim Aus- und Einpacken des Werkzeugs so-

wie beim Hantieren (z.B. Einbau in die Maschine)

mit äusserster Sorgfalt vorgehen! Verlet-

zungsgefahr durch die sehr scharfen Schnei-

den!

3. Einsatz

Maximal zulässige Drehzahl nicht überschrei-

ten! Sorgfältig im Durchmesserbereich des

Spanflansches reinigen.

4. Werkzeug

Schneiden kontrollieren.Maschineneinstellung

kontrollieren. Der Drehrichtungspfeil auf dem

Kreissägeblatt muss mit der Drehrichtung, wel-

che auf der Kreissäge angebracht ist, überein-

stimmen.

Unabsichtliches Anlaufen der Maschine während

des Werkzeugwechsels ist auszuschliessen.

Netzkabel herausziehen!

5. Inbetriebnahme

Das Werkzeug ist gemäss den Vorschriften des

Maschinenherstellers zu montieren und zu

sichern. Die vorgegebenen Vorschriften des

Maschinenherstellers sind einzuhalten.

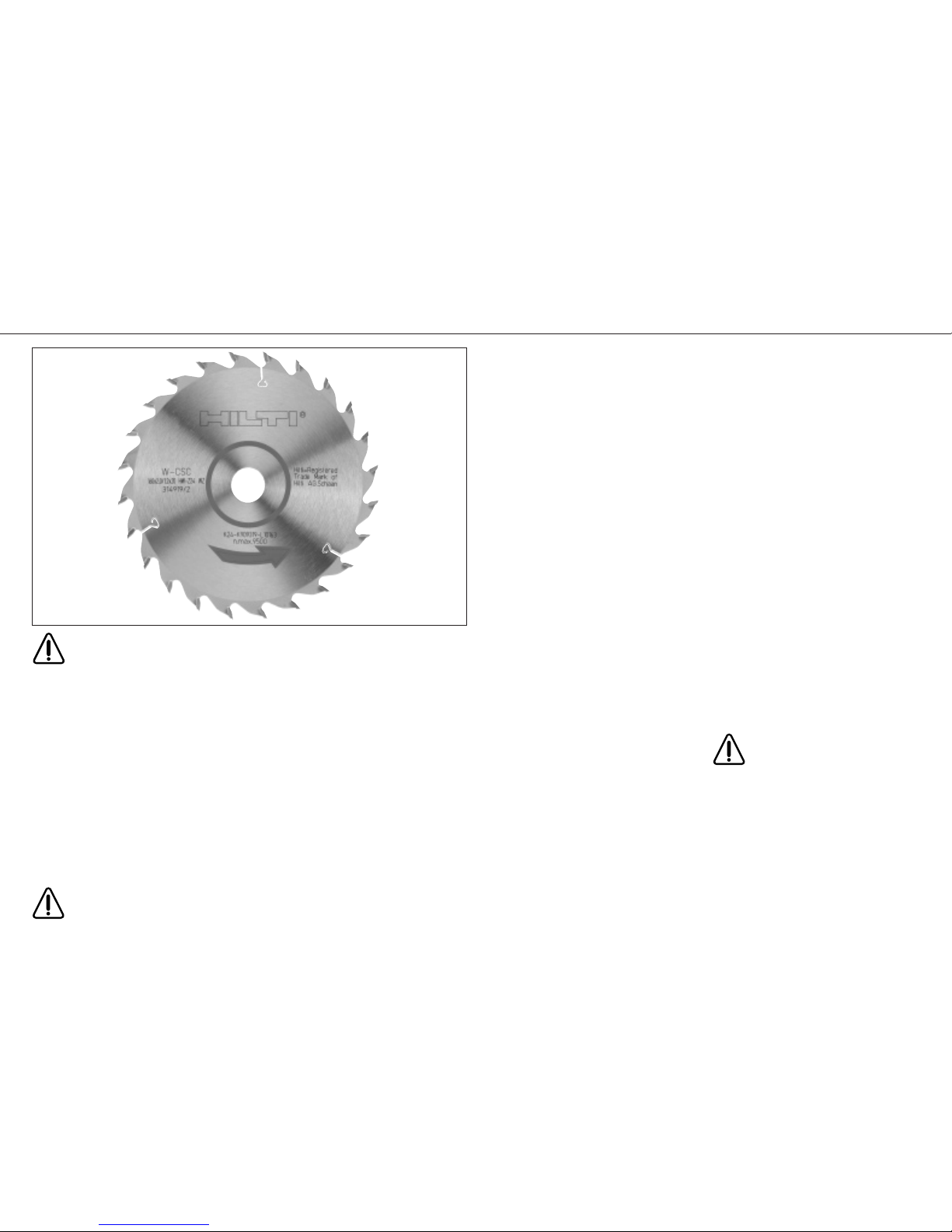

Kreissägeblatt

Bestimmungsgemässer Gebrauch

Die Kreissägeblätter werden zum Auftrennen, Ablängen und Nuten von Holz- und Holzwerkstoffen

und artverwandten Materialien wie Verbundwerkstoffe verwendet.

Bei nicht bestimmungsgemässen Gebrauch des Systems kann die Maschine und /oder das Sä-

geblatt Schaden davon tragen oder Partikel wegbrechen. Umherfliegende Bruchstücke vom Sä-

geblatt oder im Holz integrierte bzw. anheftete Partikel stellen ein erhöhtes Verletzungsrisiko dar.

Insbesondere anhaftende metallische Fremdkörper, wie z.B. lose Nägel, können zum Verhaken

und Bruch der Sägezähne führen oder vom Sägeblatt aus dem Werkstück herausgerissen

werden und können eine unvorhergesehene Reaktionskraft auf die Bedienungshand bewirken.

Beachten Sie bei der Auswahl der Kreissägeblätter, dass diese nur für die in den An-

wendungshinweisen empfohlenen Werkstoffe einsetzbar sind.

Das von Ihnen erworbene Werkzeug ist ein Hochleistungswerkzeug. Bei dessen Einsatz

und Handhabung sind die einschlägigen Schutz- und Sicherheitsbestimmungen sowie

die in dieser Gebrauchsanleitung angegebenen Sicherheitshinweise unbedingt einzu-

halten.

Nachfolgend sind die wichtigsten Sicherheitshinweise zusammengefasst. Lesen Sie diese bitte sorg-

fältig durch, bevor Sie das Werkzeug einsetzen.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

Schleifen und Pflege

■Haben Tragkörper (Stammblatt) Einrisse oder

Verformungen, so dürfen diese Sägeblätter nicht

mehr verwendet werden.

■Schweiss- und Lötreparaturen am Stamm-

blatt sind sicherheitstechnisch nicht zulässig.

■Verbundkreissägeblätter, bei denen die Rest-

höhe oder -dicke der aufgelöteten Schneid-

platte weniger als 1 mm beträgt, dürfen nicht ver-

wendet werden.

■Das Anbringen von losen Reduzierringen ist

nicht zulässig. Überbrücken von Durchmesser-

unterschieden ist mit fest eingepressten Re-

duzierringen zulässig, wenn die üblichen Pas-

sungsverhältnisse eingehalten werden.

■Nachschärf-, Instandsetzung- und Repara-

turarbeiten an Kreissägeblättern sind nur durch

Hilti-Servicestellen oder sachkundige Perso-

nen, die die Anforderungen an Konstruktion und

Gestaltung kennen und sich auf die anzuwen-

denden Sicherheitsbestimmungen verstehen,

durchzuführen.

■Die dauerhafte Präzision eines Werkzeugs

wird massgeblich von einer fachgerechten War-

tung beeinflusst.

Das Urheberrecht an dieser Betriebsanleitung

verbleibt bei der Firma Hilti AG, FL-9494 Schaan,

Fürstentum Liechtenstein. Diese Betriebsan-

leitung ist nur für den Betreiber und dessen

Personal bestimmt. Sie enthält Vorschriften und

Hinweise, die weder vollständig noch teilwei-

■vervielfältigt

■verbreitet oder

■anderweitig mitgeteilt werden dürfen.

Zuwiderhandlungen können strafrechtliche Fol-

gen nach sich ziehen.

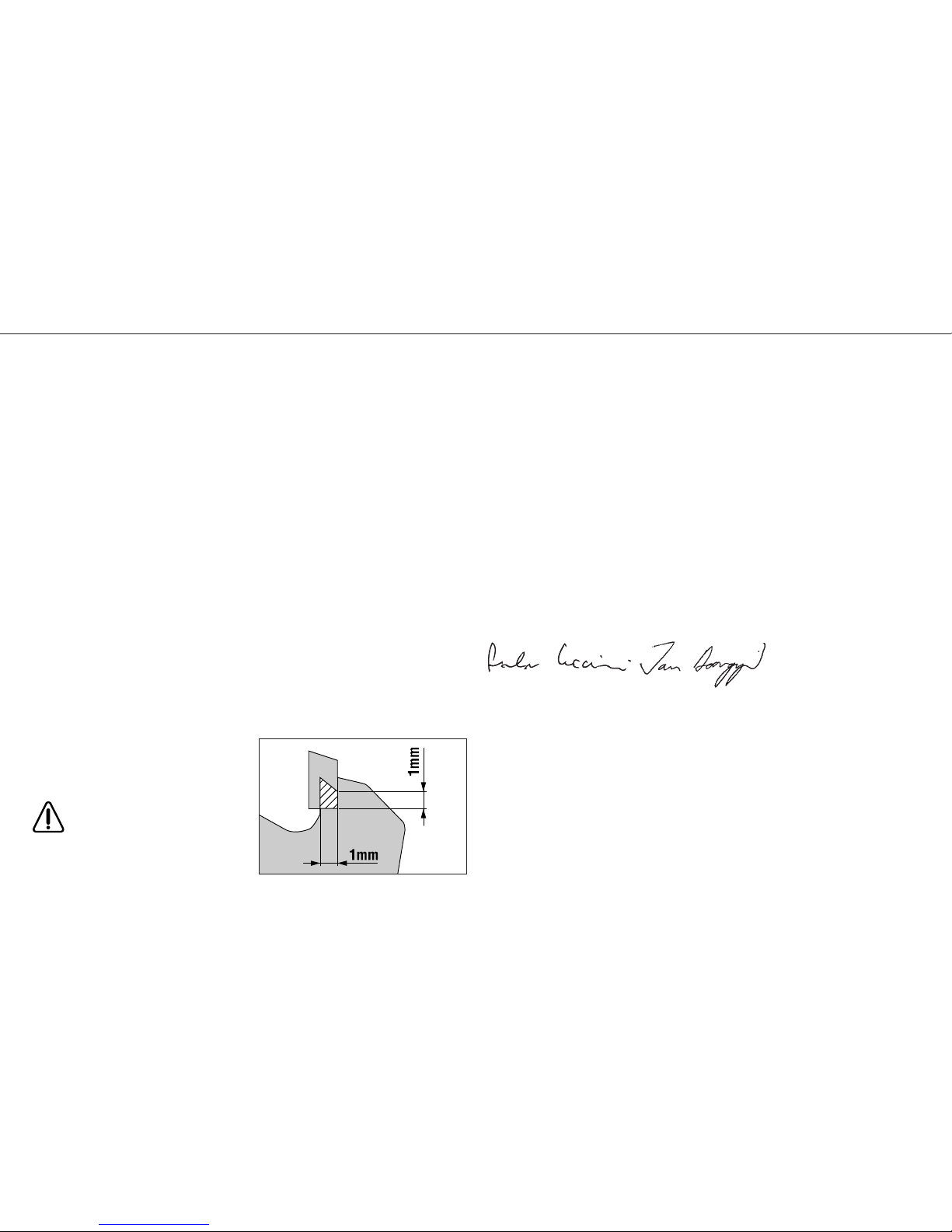

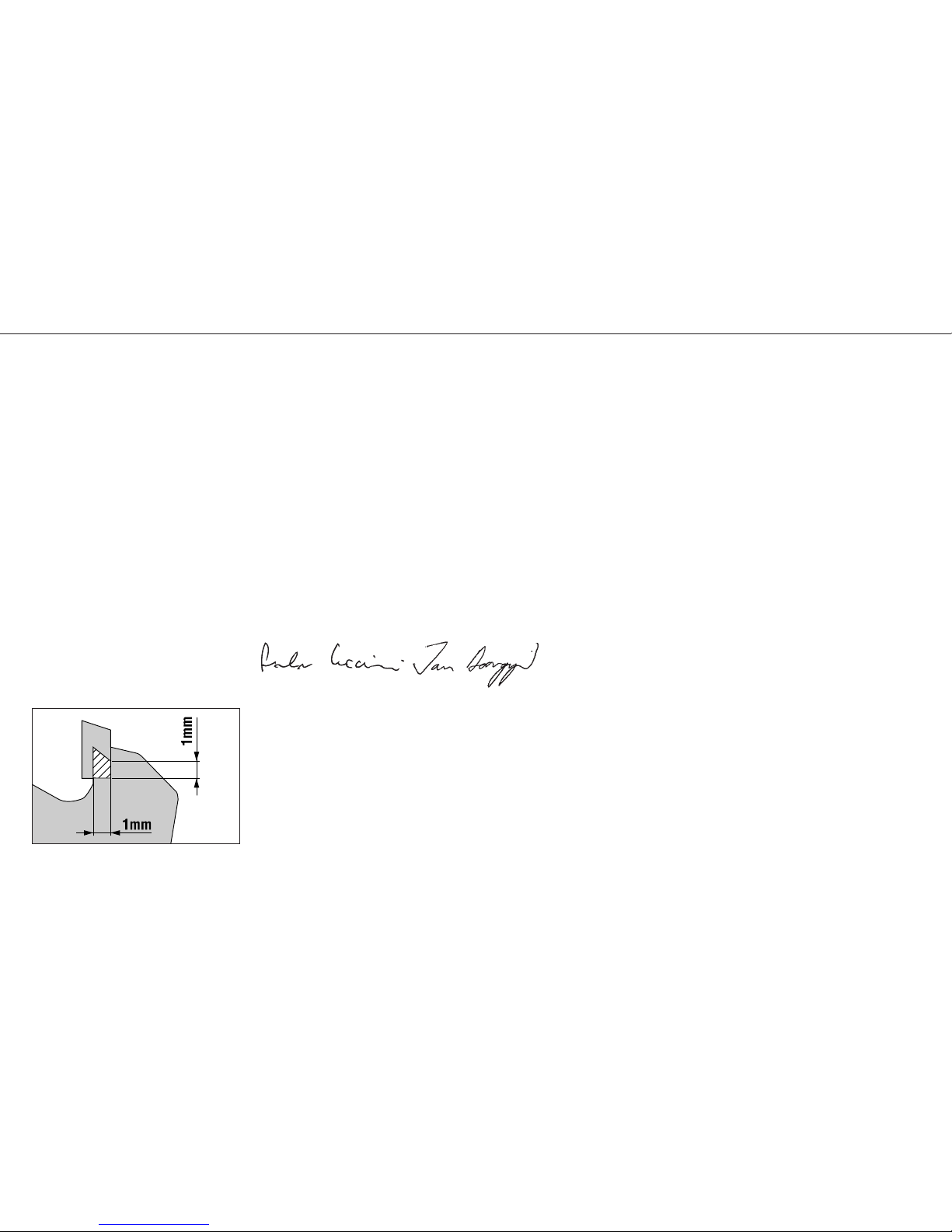

Mindestmasse für Schneidplatten von Kreis-

sägeblättern in Verbundausführung lt. Norm

DIN EN 847-1

Technische Änderungen vorbehalten.

Hilti Aktiengesellschaft, Feldkircherstrasse 100,

FL-9494 Schaan

Paolo Luccini Jan Doongaji

Head of BA Ececutive Vice President

Quality & Process Management BU Power Tools & Accessories

BA Electric Tools & Accessories

01/2012 01/2012

Technische Dokumentation bei:

Hilti Entwicklungsgesellschaft mbH

Zulassung Elektrowerkzeuge

Hiltistrasse 6

86916 Kaufering

Deutschland

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

1Cutting depth adjusting lever

2Angle adjustment clamping screw

3Parallel guide clamping screw

4Cutting line indicator

5Parallel guide

6Baseplate

7Inner clamping flange

8Spindle

9Riving knife

10 Spindle lockbutton

11 Screw

12 Clamping flange

13 Pivoting guard

14 Riving knife fastening screws

ORIGINAL OPERATING INSTRUCTIONS

Power input: 1800 W (220–240 V); 1650 W (110 V)

Power output: 1260 W (220–240 V)

Spindle speed under no load: 4500/min.

Spindle speed under load: 3100/min.

Blade peripheral speed under no load: 54 m/sec.

Blade peripheral speed under load: 37.3 m/sec.

Cutting depth at 0°: 0 to 85 mm

Cutting depth at 45°: 0 to 60 mm

Cutting depth at 60°: 0 to 43 mm

Angular adjustment: 0° to 60°

Maximum saw blade diameter: 230 mm

Minimum saw blade diameter: 207 mm

Blade mounting hole diameter: 30 mm

Riving knife thickness (standard): 2.0 mm

Dust extraction connector internal dia.: 35 mm

Weight as per EPTA-Procedure 01/2003: 7.8 kg

Protection class as per EN 60745 Z / II

Technical data

15 Extraction system adapter

16 Chip ejector

17 Switch-on interlock

18 On/off switch

19 Hexagon socket wrench

20 Ventilation slots

21 Cutting angle scale

22 Cutting depth scale

23 Cutting depth locking device

24 Auxiliary grip

The accompanying list of safety precautions

and the applicable regulations issued by your

trade association must be observed.

Noise and vibration information (measured in accordance with EN 60745):

Typical A-weighted sound power level 111 dB (A)

Typical A-weighted emission sound pressure level 100 dB (A)

For the given sound power level as per EN 60745, the tolerance is 3 dB.

Wear ear protection!

Triaxial vibration value (vibration vector sum)

Cutting wood (ah) 2.5 m/s2

Uncertainty (K) for triaxial vibration value 1.5 m/s2

Right of technical changes reserved

Manufacturer’s warranty - tools

Please contact your local Hilti representative if you have questions about the warranty

conditions.

WSC 85 hand-held circular saw

NOTE

The vibration emission level given in this information sheet has been measured in

accordance with a standardised test given in EN 60745 and may be used to compare

one tool with another. It may be used for a preliminary assessment of exposure. The

declared vibration emission level represents the main applications of the tool. However if

the tool is used for different applications, with different accessories or poorly

maintained, the vibration emission may differ. This may significantly increase the

exposure level over the total working period. An estimation of the level of exposure to

vibration should also take into account the times when the tool is switched off or when it

is running but not actually doing the job. This may significantly reduce the exposure

level over the total working period. Identify additional safety measures to protect the

operator from the effects of vibration such as: maintain the tool and the accessories,

keep the hands warm, organisation of work patterns.

User information as per EN 61000-3-11

Switching operations cause short voltage drops. If the mains electric supply conditions

are unfavourable, other tools / machines can be impaired. If the main electric supply

impedance is less than 0.15 Ohms, no disruptions / disturbances need be expected.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

1. Safety instructions

1.1 General Power Tool Safety Warnings

a) WARNING

Read all safety warnings and all

instructions. Failure to follow the warn-

ings and instructions may result in

electric shock, fire and/or serious

injury. Save all warnings and instruc-

tions for future reference. The term

“power tool” in the warnings refers to

your mains-operated (corded) power

tool or batteryoperated (cordless) pow-

er tool.

1.1.1 Work area safety

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explo-

sive atmospheres, such as in the

presence of flammable liquids, gases

or dust. Power tools create sparks

which may ignite the dust or fumes.

c) Keep children and bystanders away

while operating a power tool. Distrac-

tions can cause you to lose control.

1.1.2 Electrical safety

a) Power tool plugs must match the out-

let. Never modify the plug in any way.

Do not use any adapter plugs with

earthed (grounded) power tools.

Unmodified plugs and matching outlets

will reduce risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c) Do not expose power tools to rain or

wet conditions. Water entering a power

tool will increase the risk of electric

shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplug-

ging the power tool. Keep cord away

from heat, oil, sharp edges or moving

parts. Damaged or entangled cords

increase the risk of electric shock.

e) When operating a power tool out-

doors, use an extension cord suitable

for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of

electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a resid-

ual current device (RCD) protected

supply. Use of an RCD reduces the risk

of electric shock.

1.1.3 Personal safety

a) Stay alert, watch what you are doing

and use common sense when operat-

ing a power tool. Do not use a power

tool while you are tired or under the

influence of drugs, alcohol or medica-

tion. A moment of inattention while

operating power tools may result in

serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protec-

tive equipment such as dust mask,

non-skid safety shoes, hard hat, or

hearing protection used for appropriate

conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or

battery pack, picking up or carrying

the tool. Carrying power tools with

your finger on the switch or energising

power tools that have the switch on

invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotat-

ing part of the power tool may result in

personal injury.

e) Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in unex-

pected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewellery or long

hair can be caught in moving parts.

g) If devices are provided for the con-

nection of dust extraction and collec-

tion facilities, ensure these are con-

nected and properly used. Use of dust

collection can reduce dust-related haz-

ards.

1.1.4 Power tool use and care

a) Do not force the power tool. Use the

correct power tool for your applica-

tion. The correct power tool will do the

job better and safer at the rate for

which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be

repaired.

c) Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories,

or storing power tools. Such preven-

tive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or

these instructions to operate the pow-

er tool. Power tools are dangerous in

the hands of untrained users.

e) Maintain power tools. Check for mis-

alignment or binding of moving parts,

breakage of parts and any other con-

dition that may affect the power tool’s

operation. If damaged, have the pow-

er tool repaired before use. Many

accidents are caused by poorly main-

tained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to

bind and are easier to control.

g) Use the power tool, accessories and

tool bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intend-

ed could result in a hazardous situa-

tion.

1.1.5 Service

a) Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This will

ensure that the safety of the power tool

is maintained.

1.2 Additional safety instructions

1.2.1 Safety instructions for all saws

a) DANGER

Keep hands away from cutting area

and the blade. Keep your second hand

on auxiliary handle, or motor housing.

If both hands are holding the saw, they

cannot be cut by the blade.

b) Do not reach underneath the work-

piece. The guard cannot protect you

from the blade below the workpiece.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

c) Adjust the cutting depth to the thick-

ness of the workpiece. Less than a full

tooth of the blade teeth should be visi-

ble below the workpiece.

d) Never hold piece being cut in your

hands or across your leg. Secure the

workpiece to a stable platform. It is

important to support the work properly

to minimize body exposure, blade bind-

ing, or loss of control.

e) Hold the power tool by insulated grip-

ping surfaces only, when performing

an operation where the cutting tool

may contact hidden wiring or its own

cord. Contact with a “live” wire will also

make exposed metal parts of the power

tool “live” and could give the operator

an electric shock.

f) When ripping always use a rip fence

or straight edge guide. This improves

the accuracy of cut and reduces the

chance of blade binding.

g) Always use blades with correct size

and shape (diamond versus round) of

arbour holes. Blades that do not match

the mounting hardware of the saw will

run eccentrically, causing loss of con-

trol.

h) Never use damaged or incorrect blade

washers or bolt. The blade washers

and bolt were specially designed for

your saw, for optimum performance

and safety of operation.

1.2.2 Further safety instructions for all

saws

Kickback causes and related warnings

kickback is a sudden reaction to a

pinched, bound or misaligned saw blade,

causing an uncontrolled saw to lift up and

out of the workpiece toward the operator;

when the blade is pinched or bound tight-

ly by the kerf closing down, the blade

stalls and the motor reaction drives the

unit rapidly back toward the operator;

if the blade becomes twisted or mis-

aligned in the cut, the teeth at the back

edge of the blade can dig into the top

surface of the wood causing the blade to

climb out of the kerf and jump back

toward the operator.

Kickback is the result of saw misuse

and/or incorrect operating procedures or

conditions and can be avoided by taking

proper precautions as given below.

a) Maintain a firm grip with both hands

on the saw and position your arms to

resist kickback forces. Position your

body to either side of the blade, but

not in line with the blade. Kickback

could cause the saw to jump back-

wards, but kickback forces can be con-

trolled by the operator, if proper pre-

cautions are taken.

b) When blade is binding, or when inter-

rupting a cut for any reason, release

the trigger and hold the saw motion-

less in the material until the blade

comes to a complete stop. Never

attempt to remove the saw from the

work or pull the saw backward while

the blade is in motion or kickback

may occur. Investigate and take cor-

rective actions to eliminate the cause of

blade binding.

c) When restarting a saw in the work-

piece, centre the saw blade in the kerf

and check that saw teeth are not

engaged into the material. If saw

blade is binding, it may walk up or kick-

back from the workpiece as the saw is

restarted.

d) Support large panels to minimise the

risk of blade pinching and kickback.

Large panels tend to sag under their

own weight. Supports must be placed

under the panel on both sides, near the

line of cut and near the edge of the

panel.

e) Do not use dull or damaged blades.

Unsharpened or improperly set blades

produce narrow kerf causing excessive

friction, blade binding and kickback.

f) Blade depth and bevel adjusting lock-

ing levers must be tight and secure

before making cut. If blade adjustment

shifts while cutting, it may cause bind-

ing and kickback.

g) Use extra caution when sawing into

existing walls or other blind areas.

The protruding blade may cut objects

that can cause kickback.

1.2.3 Safety instructions for circular

saws with a lower guard

Function of the lower guard

a) Check lower guard for proper closing

before each use. Do not operate the

saw if lower guard does not move

freely and close instantly. Never

clamp or tie the lower guard into the

open position. If saw is accidentally

dropped, lower guard may be bent.

Raise the lower guard with the retract-

ing handle and make sure it moves

freely and does not touch the blade or

any other part, in all angles and depths

of cut.

b) Check the operation of the lower

guard spring. If the guard and the

spring are not operating properly,

they must be serviced before use.

Lower guard may operate sluggishly

due to damaged parts, gummy

deposits, or a build-up of debris.

c) Lower guard may be retracted manu-

ally only for special cuts such as

“plunge cuts” and “compound cuts.”

Raise lower guard by retracting han-

dle and as soon as blade enters the

material, the lower guard must be

released. For all other sawing, the low-

er guard should operate automatically.

d) Always observe that the lower guard

is covering the blade before placing

saw down on bench or floor. An

unprotected, coasting blade will cause

the saw to walk backwards, cutting

whatever is in its path. Be aware of the

time it takes for the blade to stop after

switch is released.

1.2.4 Additional safety instructions for all

saws with a riving knife

Function of the riving knife

a) Use the appropriate saw blade for the

riving knife. For the riving knife to

function, the body of the blade must be

thinner than the riving knife and the

cutting width of the blade must be

wider than the thickness of the riving

knife.

b) Adjust the riving knife as described in

this instruction manual. Incorrect

spacing, positioning and alignment can

make the riving knife ineffective in pre-

venting kickback.

c) Always use the riving knife except

when plunge cutting. Riving knife must

be replaced after plunge cutting. Riving

knife causes interference during plunge

cutting and can create kickback.

d) For the riving knife to work, it must be

engaged in the workpiece. The riving

knife is ineffective in preventing kick-

back during short cuts.

e) Do not operate the saw if riving knife

is bent. Even a light interference can

slow the closing rate of a guard.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

2. Correct use

The power tool is designed for cutting soft-

wood, hardwood, laminated wood, chipboard,

plastics and similar materials to a depth of up

to 85 mm. Cutting metals is not permissible!

The user of the power tool may be held liable

for damage resulting from improper use, e.g.

carrying the power tool by the supply cord,

unplugging by pulling the supply cord. The

use of saw blades not in compliance with the

given specification (e.g. diameter, speed of

rotation, thickness) or the use of cutting and

grinding discs or blades made from high-

alloy steel (HSS steel) is not permissible.

Sawing metals is not permissible. The list of

safety precautions and generally accepted

accident prevention regulations for working

with electric tools must be observed.

1.3 Additional safety precautions

1.3.1 Personal safety

a) Wear ear protection.

Excessive noise

may lead to a loss of hearing.

b) Use the auxiliary handle supplied

with the tool.

Loss of control of the

tool may lead to injury.

c) Breathing protection must be worn

when the tool is used without a dust

removal system for work that creates

dust.

d) To avoid tripping and falling when

working, always lead the sypply cord,

extension cord and dust extraction

hose away tho the rear.

e)Bring the blade into contact with the

workpiece only after the circular saw

has been switched on.

f) The area above and below the kerf

must be free of obstructions. Do not

saw into screws and nails etc.

g)Do not use the machine for sawing

overhead.

h)Do not attempt to brake the speed of

the saw blade by pressing it to the

side.

i) Do not use:

– cutting discs designed for use with

an angle grinder

– hardened steel saw blades (HSS

steel)

j) Do not touch the part of the blade

projecting beneath the workpiece, the

clamping flange or the flange screw.

k) Avoid overheating the tips of the saw

blade teeth.

l) When cutting plastics, melting of the

plastic should be avoided.

Dust from material such as paint

containing lead, some wood species,

minerals and metal may be harmful.

Contact with or inhalation of the dust

may cause allergic reactions and/or

respiratory diseases to the operator or

bystanders. Certain kinds of dust are

classified as carcinogenic such as oak

and beech dust especially in

conjunction with additives for wood

conditioning (chromate, wood

preservative). Material containing

asbestos must only be treated by

specialists.

Where the use of a dust

extraction device is possible it shall

be used. To achieve a high level of

dust collection, use a suitable

vacuum cleaner of the type

recommended by Hilti for wood dust

and/or mineral dust together with

this tool. Ensure that the workplace

is well ventilated. The use of a dust

mask of filter class P2 is

recommended. Follow national

requirements for the materials you

want to work with.

n) The tool is not intended for use by

children, by debilitated persons or

those who have received no

instruction or training.

o) Children must be instructed not to

play with the tool.

1.3.2 Power tool use and care

a) Secure the workpiece. Use clamps or

a vice to hold the workpiece in place.

The workpiece is thus held more

securely than by hand and both hands

remain free to operate the tool.

b)Ensure that the insert tools used are

equipped with the appropriate con-

nection end system and that they are

properly fitted and secured in the

chuck

c) In the event of a power faillure, switch

the tool off and unplug the supply

cord.

This prevents inadvertent

starting when the power returns.

d) Hold tool by insulated gripping

surfaces when performing an

operation where the cutting tool may

contact hidden wiring or its own cord.

Contact with a “live” wire will make

exposed metal parts of the tool “live”

and shock the operator.

1.3.3 Electrical safety

a) Before beginning work, check the

working area (e.g. with a metal

detector) to ensure that no concealed

electric cables or gas and water

pipes are present.

External metal

parts of the tool may become live if,

for example, an electric cable is

damaged inadvertenly. This presents

a serious risk of electric shock.

b) Check the condition of the supply

cord and its plug connections and

have it replaced by a qualified

electrician if damage is found. Check

the condition of the extension cord

and replace it if damage is found.

Do not touch the supply in the event

of it suffering damage while

working. Disconnect the supply cord

plug from the socket

. Damaged

supply cords and extension cords

present a risk of electric shock.

c)Use of a fault current protection

switch increases safety at work.

1.3.4 Work area

a) Ensure that the workplace is well lit.

b) Ensure that the workplace is well

ventilated.

Poorly ventilated work-

places may be injurious to the health

due to exposeure to dust.

Wear ear

protection

Wear

protective

gloves

Wear

breathing

protection

Wear eye

protection Wear a

hard hat

1.3.5 Personal protective equipment

The user and any other persons in the

vicinity must wear suitable eye protection,

a hard hat, ear protection and protective

gloves when the tool is in use. Breathing

protection must be worn if no dust

removal system is used.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

4. Dust extraction

NOTE

The circular saw is equipped with a hose

connector suitable for use with convention-

al vacuum cleaner hoses with a diameter of

27 mm. In order to connect the vacuum clean-

er hose to the saw, use of a suitable adapter

may be necessary.

CAUTION

Dusts are hazardous to the health and can cause

respiratory or skin diseases and allergic reac-

tions.

WARNING

Certain dusts are considered to be carcinogenic

(cause cancer). These include mineral dust as

well as oak and/or beech wood dust, particu-

larly in conjunction with additional substances

used for the treatment of wood (chromate, wood

preservatives).

CAUTION

Use a Hilti vacuum cleaner of a type suitable

for the applicable application. Use a respi-

ratory protector of the P2 filter class with

half-mask facepiece if no dust removal sys-

tem is available or its use is impossible. In

addition, to keep the concentration of dust

low, always ensure good ventilation.

Use of a dust extraction system improves saw

dust removal performance, reduces the amount

of dust in the surrounding atmosphere and pre-

vents saw dust being spread over a wide area.

Connect the external extraction system when

you intend to work with the saw over a long pe-

riod or when materials that produce hazardous

dust are to be cut.

The extraction adapter 15 should only be left in

place on the machine when an external ex-

traction system is in use. The exit opening may

otherwise become blocked, especially when

3. Operation

Before operation

Before switching on the machine, check to

ensure that the saw blade runs true and ro-

tates freely, and that the riving knife is cor-

rectly adjusted.

■Caution! Disconnect the supply cord plug

from the mains socket before adjusting the

riving knife. The thickness of the riving knife

must be less than the cutting width of the

saw blade and greater than or equal to the

thickness of the blade’s steel disc.

For safety reasons, the riving knife must always

be used. The riving knife is designed to prevent

jamming/sticking of the saw blade. It should be

adjusted while cutting depth is set at maximum.

Loosen the fastening screws 14, adjust the riv-

ing knife 9 (fig. 5) and then retighten the screws

14.

■Remove any adjusting tools or wrench-

es etc. before starting the machine.

Operation

■Hold the machine securely and maintain

a secure stance.

■Put the machine down only after the piv-

oting guard has closed.

The mains supply voltage must correspond with

the information printed on the rating plate.

Switching the machine ON/OFF

■Caution! Do not switch on the machine

while the blade is in contact with the work-

piece.

Switching on: Press the switch-on interlock

17 and the ON switch 18 simultaneously.

Switching off: Release the ON switch 18.

The circular saw is equipped with an automat-

ic saw blade brake. The braking procedure be-

gins immediately after releasing the ON/OFF

switch 18, causing the saw blade to come to

a standstill.

Protecting the saw blade

■Protect the circular saw blade from damage.

■Never lay the circular saw blade down on

hard materials. The carbide-tipped teeth could

suffer damage.

Changing the saw blade (Fig. 3)

■Caution! Disconnect the supply cord

plug from the mains socket before

changing the saw blade.

Lay the machine down on the supporting ribs

at the motor end. When changing a saw blade,

prevent rotation of the motor spindle by using

one hand to press the spindle lockbutton 10.

Removing the saw blade (Fig. 3)

The hex. socket wrench required for releas-

ing the flange screw is located beneath the

motor endcap. Adjust the saw to a cutting

depth of 0 by way of the cutting depth adjust-

ing lever 1. Use the hex. socket wrench 19 to

unscrew the screw 11 in a counter-clockwise

direction and remove the clamping flange 12

(fig. 3). Swing back the pivoting guard 13, hold

it securely in place and remove the saw blade.

Fitting the saw blade (Fig. 3/5)

Note the correct direction of rotation when

fitting the saw blade. The teeth and the arrow

printed on the saw blade must point in the

direction of the arrow on the upper part of the

blade guard. Clean wood chips and other dirt

or dust etc. from the surfaces and check that

the inner clamping flange 12 is correctly

seated. Fit the clamping flange 12 and then

insert and tighten the screw 11. The thick-

ness of the riving knife must be less than

the cutting width of the saw blade and

greater than or equal to the thickness of

the steel disc of the blade.

■Check the data for the saw blade to

ensure that it matches the data for the ma-

chine.

cutting damp wood. Fit the extraction adapter

from the front, with the opening facing the rear

of the machine, and insert it into the dovetail

socket until it clicks into place. The extraction

system will be attached securely only when the

connector has been felt to click into place.

■Observe the accident prevention regulations.

4.1 Procedure if the extraction adapter is

blocked

1. Disconnect the supply cord plug from the

power outlet.

2. Clean out the extraction adapter.

3. Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the power

tool’s operation.

5. Using the saw

■Always disconnect the supply cord plug

from the mains socket before making any

adjustments to the machine.

Sawing along a line

Rest the front part of the baseplate on the

workpiece, switch on the machine and push

the circular saw forward evenly in the

direction of the cut.

The baseplate is equipped with four cutting

line indicators 4 for 0°, 22.5°, 45° and 60°.

The edge of the cutting line indicator

corresponds with the inside edge of the saw

blade.

Sawing using the parallel guide (Fig. 4)

The parallel guide 5 permits precise cuts to be

made parallel to the edge of a workpiece or,

respectively, permits strips of equal width to

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

be cut. To adjust the cutting width, release the

clamping screw 3, adjust the guide to the

required position and then re-tighten the

clamping screw 3. The parallel guide can be

mounted on either side of the baseplate in the

same way.

The parallel guide may be fitted in the reverse

position (with the guide pointing upwards). In

this position, it serves to increase the width of

the baseplate.

Adjusting the cutting depth

The cutting depth can be adjusted as desired

by way of the cutting depth adjusting lever 1.

Set the cutting depth according to the scale

22. Release the cutting depth locking device

23, adjust as required, and then re-tighten

the locking device.

The quality of cut edges can be optimised by

ensuring that the cutting depth is set to a

depth at least 2 mm greater than the

thickness of the material being cut.

Adjusting the cutting angle (Fig. 1)

Release the cutting angle clamping screw 2

and bring the blade to the desired cutting

angle according to the scale 21. Retighten

the clamping screw 2. Before bringing the

baseplate back into its original position, clean

the parts to remove wood chips or dust and

dirt in order to ensure unobstructed

movement.

Plunge cutting function (Fig. 2)

Mark the section of the workpiece to be cut

out. Set the cutting depth on the saw to 0 but

do not re-tighten the cutting depth clamping

screw. Place the circular saw on the

workpiece and bring the rear mark on the

baseplate into alignment with the line on the

workpiece. In order to reduce the risk of

kick-back when starting cutting, a wooden

batten or similar stop can be securely

fastened to the workpiece in alignment with

the rear edge of the baseplate. Press the

circular saw down onto the workpiece and

back against this stop. Switch on the

machine and use the free hand to press the

cutting depth adjusting lever 1down

smoothly until the desired plunge cutting

depth is reached. Continue the cut until the

mark at the front edge of the baseplate

meets the line on the workpiece. Switch off

the machine and lift the saw blade out of the

kerf once it has stopped rotating.

Note: Plunge cuts can be made at all angle

settings.

Auxiliary grip

The auxiliary grip 24 permits the saw to be

held and operated in the optimum,

ergonomic position.

6. Care, maintenance and

service

■Always disconnect the supply cord plug

from the mains socket before beginning

work on the machine.

■Keep the machine and the ventilation slots

20 clean at all times.

Resin deposits should be cleaned from

saw blades at regular intervals as a clean

blade improves performance. Resin deposits

can be removed by laying the blade in a bath of

paraffin (kerosene) or a commercially available

resin solvent for 24 hours.

Should movement of the depth adjustment

mechanism become stiff, the guide posts should

be lubricated on the spot.

■The machine is greased adequately by the

manufacturer during assembly. It is recom-

mended that the machine is inspected at a Hilti

service centre after a long period of heavy use.

This will increase the machine’s life expectan-

cy and avoid unnecessary repair costs.

■Repairs to electrical parts may be carried out

only by trained electrical specialists.

CAUTION

Keep the power tool, especially its grip

surfaces, clean and free from oil and

grease. Do not use cleaning agents

which contain silicone.

The outer casing of the tool is made from

impactresistant plastic. Sections of the

grip are made from a synthetic rubber

material. Never operate the tool when the

ventilation slots are blocked. Clean the

ventilation slots carefully using a dry

brush. Do not permit foreign objects to

enter the interior of the tool. Clean the

outside of the tool at regular intervals with

a slightly damp cloth. Do not use a spray,

steam pressure cleaning equipment or

running water for cleaning. This may nega-

tively affect the electrical safety of the tool.

6.1 Cleaning the safety devices

1. Remove the saw blade before cleaning

the safety devices.

2. Clean the safety devices carefully with a

dry brush.

3. Use a suitable tool to remove deposits or

wood chips from the inside surfaces of

the safety devices.

4. Fit the saw blade.

6.2 Checking the power tool after care

and maintenance

After carrying out care and maintenance

work on the power tool, check that all

protective and safety devices are fitted and

that they function faultlessly.

To check the pivoting guard, open the

guard fully by moving the guard operating

lever.

The pivoting guard must close quickly and

completely when the guard operating lever

is released.

7. Copyright

The information contained in these operating

instructions is protected by copyright and

remains the property of the Hilti Corporation,

FL-9494 Schaan, Principality of Liechtenstein.

These operating instructions are intended for

the use of the owner/operator and his/her

personnel only.

Copying, publication or any other form of

distribution of the information and instruc-

tions contained, in whole or in parts, is strictly

prohibited.

Violation of this copyright may lead to prose-

cution.

8. Disposal

Return waste material for

recycling.

Most of the materials from which Hilti power

tools are manufactured can be recycled. The

materials must be correctly separated before

they can be recycled. In many countries, Hilti

has already made arrangements for taking

back your old electric tools for recycling.

Please ask your Hilti customer service

department or Hilti sales representative for

further information.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

Method of use

Rotation against the direction of feed (up-

cutting)

Rotation with the direction of feed – only

in stationary machines with mechanical feed

General information

1. Application

Circular saw blades may be used in hand-held

machines and stationary machines. It is

essential, however, that the blade’s specifi-

cation is in conformance with the technical

data applicable to the machine used, the

requirements set by the machine’s manufac-

turer, the instructions on care and maintenance

and the safety instructions for the machine.

2. Packaging and transport

The blade must be handled very carefully

when it is unpacked or re-inserted in the

package and when being fitted to the

machine. The very sharp cutting edges may

cause personal injury.

3. Use

The maximum permitted speed (r.p.m.) must

not be exceeded. Clean the area of the blade

in contact with the clamping flange carefully

before fitting.

4. The blade

Check the cutting edges. Check the machine

settings. The arrow on the circular saw blade

indicating direction of rotation must corres-

pond to the direction of rotation indicator on

the circular saw. Disconnect the supply cord

from the mains supply in order to ensure that

the machine cannot be started unintentionally

while the blade is being changed.

5. Before starting

The blade must be fitted and secured in accor-

dance with the directions given by the

Circular saw blades

Correct use

The circular saw blades are used for ripping, cross cutting and cutting grooves

in wood, wood materials, other similar materials or composites. If the system

is not used for the intended purpose, the machine and / or saw blade can be

damaged or fragments of the saw blade might break away. Fragments of the

saw blade which fly off or are stuck in or on the wood workpiece, increase the

risk of injury. In particular, metal foreign matter in wood, such as loose nails,

can cause saw teeth to catch and break or might be torn out of the workpiece

and exert an unforeseen force (reaction) on the operator's wrist / hand.

When selecting a circular saw blade, remember that it may be

used only for the materials recommended in the application

information.

You have purchased a high performance saw blade. It is essential that

the applicable safety regulations, instructions concerning protective

measures and the safety precautions listed in these operating

instructions are observed whenever the blade is handled or in use.

The most important safety precautions are summarised on these pages.

Please read them carefully before using the saw blade.

Hilti Corporation, Feldkircherstrasse 100,

FL-9494 Schaan

Paolo Luccini Jan Doongaji

Head of BA Ececutive Vice President

Quality & Process Management BU Power Tools & Accessories

BA Electric Tools & Accessories

01/2012 01/2012

Technical documentation filed at:

Hilti Entwicklungsgesellschaft mbH

Zulassung Elektrowerkzeuge

Hiltistrasse 6, 86916 Kaufering, Deutschland

9. EG declaration of conformity

(original)

Description: Hand-held circular saw

Designation: WSC85

Serial no.: 00000000–99999999

Year of design: 2003

We declare, on our sole responsibility, that this product com-

plies with the following directives and standards: 2004/108/EC,

2006/42/EC, EN 60745-1, EN 60745-2-5, EN ISO 12100,

2011/65/EU.

Only for EU countries

Disposal of electric tools together with household waste

is not permissible!

In observance of European Directive on waste electrical and

electronic equipment and its implementation in accordance

with national law, electric tools that have reached the end of

their life must be collected separately and returned to an

environmentally compatible recycling facility.

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

greater than or equal to the thickness of the

blade’s steel disc.

For safety reasons, the riving knife must always

be used. The riving knife is designed to prevent

jamming/sticking of the saw blade.

Sharpening and blade care

■The blade must no longer be used if its steel

disc show signs of cracking or deformation.

■Welding and brazing repairs to the steel

disc are not permitted for safety reasons.

Composite circular saw blades on which the

height or thickness of the brazed-on cutting

tips has been worn down to less than 1 mm,

must not be used.

■The use of separate, loose reducing rings

is not permitted. The use of firmly-seated,

pressed-in reducing rings to bridge diameter

differences is permitted when the usual fit

conditions are observed.

■Resharpening, maintenance and repairs to

circular saw blades may be carried out only by

a Hilti service centre or competent persons who

know the blade design requirements and

understand the applicable safety regulations.

■Correct professional maintenance has a

decisive influence on the blade’s long-term

precision.

The information contained in these operating

instructions is protected by copyright and

remains the property of the Hilti Corporation,

FL-9494 Schaan, Principality of

Liechtenstein. These operating instructions

are intended for the use of the

owner/operator and his/her personnel only.

Copying, publication or any other form of

distribution of the information and

instructions contained, in whole or in part, is

strictly prohibited.

Violation of this copyright may lead to

prosecution.

Minimum dimensions of cutting tips of

composite circular saw blades in

accordance with DIN EN 847-1

Right of technical changes reserved.

manufacturer of the machine. The machine

manufacturer’s instructions must be observed.

6. Maintenance

Correct functioning and safe use can be

ensured only when maintenance is carried

out professionally.

7. Conformance

This circular saw blade was developed and

manufactured in accordance with the DIN EN

847-1 standard.

Safety precautions

■The currently applicable regulations must

be observed.

■The blade must not be misused or used

for applications for which it is not designed.

■Observe all instructions and warnings

concerning safety contained in the operating

instructions for the sawing equipment. If you

do not possess these operating instructions,

request a copy from the manufacturer of the

equipment.

■For your own safety, make use of

protective equipment for the eyes, ears and

mouth.

■Never leave a running machine unattended.

■Saw blades must be cleaned at regular

intervals to remove resin deposits. Clean

saw blades are more efficient, last longer

and are therefore more economical.

After falling to the floor, or any other

similar incident, a circular saw blade

must be checked for damage at a

Hilti service centre without delay. Damaged

circular saw blades must not be used.

Disconnect the supply cord plug from the

mains socket before adjusting the riving knife.

The thickness of the riving knife must be less

than the cutting width of the saw blade and

Hilti Corporation, Feldkircherstrasse 100,

FL-9494 Schaan

Paolo Luccini Jan Doongaji

Head of BA Ececutive Vice President

Quality & Process Management BU Power Tools & Accessories

BA Electric Tools & Accessories

01/2012 01/2012

Technical documentation filed at:

Hilti Entwicklungsgesellschaft mbH

Zulassung Elektrowerkzeuge

Hiltistrasse 6

86916 Kaufering

Deutschland

Printed: 14.05.2014 | Doc-Nr: PUB / 5071333 / 000 / 02

Other manuals for WSC 85

Table of contents

Languages:

Popular Saw manuals by other brands

Blucave

Blucave TRS-600-1 Original instructions

BTI

BTI Profiline A-UM 10,8V LI Original instructions

Milwaukee

Milwaukee CHS 355 Original instructions

Panasonic

Panasonic EY3503 Service manual

Würth

Würth Master PS 350 operating instructions

Parkside

Parkside PTK 2000 A1 Operating and safety instructions

Craftsman

Craftsman 315.228590 owner's manual

DeWalt

DeWalt DW304P-XE instruction manual

T.O.M

T.O.M TST254A operating instructions

Energer

Energer ENB539TAS user guide

Casals

Casals VSC65 manual

Femi

Femi TR 250-i user manual

Chicago Pneumatic

Chicago Pneumatic SAW 16 Safety and operating instructions

Pace Technologies

Pace Technologies PICO 155P Precision Saw instruction manual

Makita

Makita 2414B instruction manual

Sealey

Sealey SM355B110V instructions

Tryton

Tryton THP1300 instruction manual

Craftsman

Craftsman 152.221240 owner's manual

Hilti WSC 85 User manual

Popular Saw manuals by other brands
