Hilti DX 450 User manual

DX 450
Deutsch 1
English 17
Nederlands 34
Français 51
Español 68
Italiano 85
Eesti 102
Polski 118

1

2
3
4
5

DX 450
de Original-Bedienungsanleitung ....................................... 1
en Originaloperatinginstructions...................................... 17
nl Originelehandleiding ............................................ 34
fr Noticed'utilisationoriginale ....................................... 51
es Manualdeinstruccionesoriginal .................................... 68
it Istruzionioriginali .............................................. 85
et Originaalkasutusjuhend .......................................... 102
pl Oryginalnainstrukcjaobsługi ...................................... 118

*2338162* 2338162 Deutsch 1
Original-Bedienungsanleitung
1 Angaben zur Dokumentation
1.1 Zu dieser Dokumentation
• Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten
und störungsfreie Handhabung.
• Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
• Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung
an andere Personen weiter.
1.2 Zeichenerklärung
1.2.1 Warnhinweise
Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden verwendet:
GEFAHR
GEFAHR !
▶Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.
WARNUNG
WARNUNG !
▶Für eine möglicherweise drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führen
kann.
VORSICHT
VORSICHT !
▶Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschäden führen
kann.
1.2.2 Symbole in der Bedienungsanleitung
Folgende Symbole werden in dieser Bedienungsanleitung verwendet:
Bedienungsanleitung beachten
Anwendungshinweise und andere nützliche Informationen
Umgang mit wiederverwertbaren Materialien
Elektrogeräte und Akkus nicht in den Hausmüll werfen
1.2.3 Symbole in Abbildungen
Folgende Symbole werden in Abbildungen verwendet:

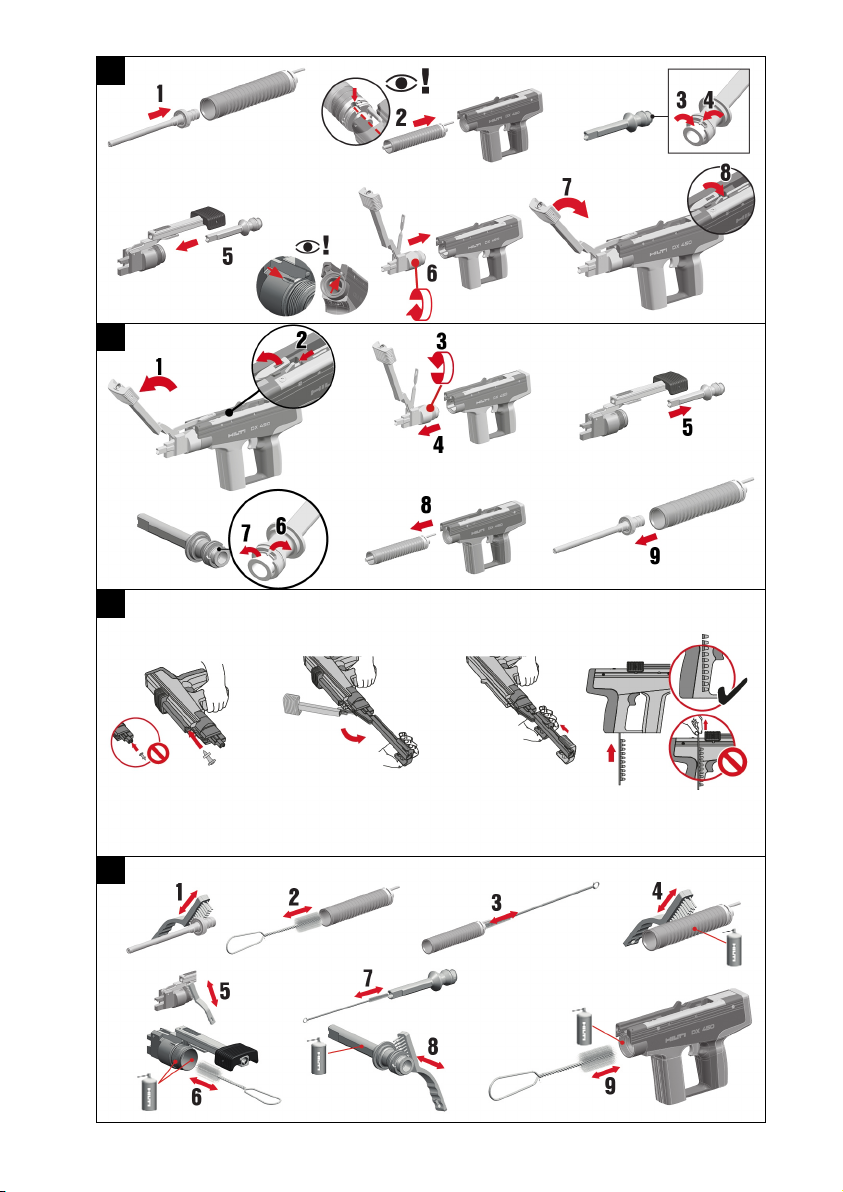

Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.
Die Nummerierung gibt eine Abfolge der Arbeitsschritte im Bild wieder und kann von den Arbeits-
schritten im Text abweichen.
Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Num-
mern der Legende im Abschnitt Produktübersicht.
Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.
1.3 Produktinformationen
Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem,
eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell

2 Deutsch 2338162 *2338162*
über die auftretenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren
ausgehen, wenn sie von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß
verwendet werden.
Typenbezeichnung und Seriennummer sind auf dem Typenschild angegeben.
▶Übertragen Sie die Seriennummer in die nachfolgende Tabelle. Die Produktangaben benötigen Sie bei
Anfragen an unsere Vertretung oder Servicestelle.
Produktangaben
Bolzensetzgerät DX 450
Generation 02
Serien-Nr.
1.4 Konformitätserklärung
Der Hersteller erklärt in alleiniger Verantwortung, dass das hier beschriebene Produkt mit der geltenden
Gesetzgebung und den geltenden Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie
am Ende dieser Dokumentation.
Die Technischen Dokumentationen sind hier hinterlegt:
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE
2 Sicherheit
2.1 Sicherheitshinweise
Grundlegende Sicherheitshinweise
WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
▶Nehmen Sie keine Manipulationen bzw. Veränderungen am Setzgerät vor.
▶Verwenden Sie immer aufeinander abgestimmte Setzgeräte, Ausrüstungsteile (Standplatten, Bolzenfüh-
rungen, Magazine, Kolben und Zubehör) und Verbrauchsmittel (Befestigungselemente und Kartuschen).
▶Überprüfen Sie Setzgerät und Zubehör auf eventuelle Beschädigungen.
▶Bewegliche Teile müssen einwandfrei funktionieren und dürfen nicht klemmen. Beachten Sie die
Hinweise zu Reinigen und Ölen in dieser Bedienungsanleitung → Seite 13.
▶Alle Teile müssen richtig montiert sein um den einwandfreien Betrieb des Setzgeräts zu gewährleisten.
Beschädigte Teile müssen sachgemäß durch den Hilti Service repariert oder ausgetauscht werden,
soweit nichts anderes in der Bedienungsanleitung angegeben ist.
▶Verwenden Sie nur Hilti DX-Kartuschen oder andere geeignete Kartuschen, die den Mindestsicherheits-
anforderungen entsprechen. → Seite 5
▶Verwenden Sie das Setzgerät nur für die in der bestimmungsgemäßen Verwendung definierten Anwen-
dungen → Seite 5. Setzen Sie keine Befestigungselemente in ungeeignetes Untergrundmaterial, z. B. in
zu dünnes, zu hartes oder zu sprödes Material. Das Setzen in diese Materialien kann Befestigungsele-
mentbruch, Absplittern oder Durchsetzen verursachen. Beispiele für ungeeignete Materialien sind:
▶Schweißnähte in Stahl, Gusseisen, Glas, Marmor, Kunststoff, Bronze, Messing, Kupfer, Isolations-
material, Hohlziegel, Keramikziegel, dünne Bleche (< 4 mm) und Gasbeton.
▶Beachten Sie das Hilti 'Handbuch der Befestigungstechnik' oder den entsprechenden regionalen
Hilti 'Technischen Leitfaden der Befestigungstechnik'. Beachten Sie zusätzlich immer die Bedie-
nungsanleitung des zu setzenden Befestigungselements.
Anforderungen an den Benutzer
▶Sie dürfen dieses Setzgerät nur bedienen oder warten, wenn Sie dazu befugt sind und über die möglichen
Gefahren unterrichtet wurden.
▶Tragen Sie während der Benutzung Ihre persönliche Schutzausrüstung.
▶Tragen Sie eine geeignete Schutzbrille und einen Schutzhelm.
▶Tragen Sie Schutzhandschuhe. Das Setzgerät kann kann durch den Betrieb heiß werden.
▶Tragen Sie einen Gehörschutz. Die Zündung einer Treibladung kann das Gehör schädigen.
▶Tragen Sie rutschfestes Schuhwerk.
Anforderungen an den Arbeitsplatz
▶Halten Sie Ihren Arbeitsplatz in Ordnung. Halten Sie das Arbeitsumfeld frei von Gegenständen, an denen
Sie sich verletzen könnten. Unordnung im Arbeitsbereich kann zu Unfällen führen.

*2338162* 2338162 Deutsch 3
▶Sorgen Sie für gute Beleuchtung des Arbeitsbereiches und sorgen Sie in geschlossenen Räumen
zusätzlich für ausreichende Belüftung.
Sicherheit von Personen
▶Pressen Sie das Setzgerät niemals gegen Ihre Hand oder einen anderen Körperteil! Richten Sie das
Setzgerät niemals auf andere Personen! → Seite 8
▶Pressen Sie das Setzgerät nicht mit der Hand an Magazin oder Bolzenführung, Kolben oder Kolbenführung
oder einem aufgesteckten Befestigungselement zusammen. Durch Zusammenpressen des Setzgeräts
von Hand kann das Setzgerät einsatzbereit gemacht werden, auch wenn keine Bolzenführung
montiert ist. Dadurch entsteht die Gefahr schwerer Verletzungen für Sie und Andere.
▶Alle in der Nähe befindlichen Personen müssen Gehörschutz, Augenschutz und Schutzhelm tragen.
▶Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem
Direktmontagegerät. Benutzen Sie das Setzgerät nicht, wenn Sie müde sind oder unter dem Einfluss von
Drogen, Alkohol oder Medikamenten stehen. Beenden Sie die Arbeit bei Schmerzen oder Unwohlsein.
Ein Moment der Unachtsamkeit beim Gebrauch des Setzgeräts kann zu ernsthaften Verletzungen führen.
▶Vermeiden Sie eine ungünstige Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit
das Gleichgewicht.
▶Halten Sie bei der Betätigung des Setzgeräts die Arme gebeugt und nicht gestreckt.
▶Halten Sie beim Arbeiten andere Personen, insbesondere Kinder, vom Wirkungsbereich fern.
Sorgfältiger Umgang und Gebrauch von Direktmontagegeräten
▶Benutzen Sie das Setzgerät nur bestimmungsgemäß und in einwandfreiem Zustand und nicht für solche
Zwecke, für die es nicht vorgesehen ist.
▶Benutzen Sie das Setzgerät nicht an Orten, an denen Brand- und Explosionsgefahr besteht.
▶Vergewissern Sie sich vor dem Setzen von Befestigungselementen, dass sich niemand in Setzrichtung
hinter dem Bauteil befindet, in das die Befestigungselemente gesetzt werden. Gefahr durch durch-
schlagende Befestigungselemente!
▶Achten Sie darauf, dass die Mündung des Setzgeräts niemals gegen Sie oder andere Personen gerichtet
ist.
▶Halten Sie das Setzgerät nur an den vorgesehenen Griffflächen.
▶Halten Sie Griffflächen trocken, sauber und frei von Öl und Fett.
▶Betätigen Sie den Abzug nur, wenn das Setzgerät vollständig und senkrecht auf dem Untergrund
angepresst ist.
▶Prüfen Sie vor der Arbeit die gewählte Energieeinstellung.
▶Setzen Sie Befestigungselemente zur Probe auf ihrem Untergrund → Seite 7.
▶Halten Sie das Setzgerät beim Setzen immer rechtwinklig zum Untergrund. Dadurch verringern Sie das
Risiko des Ablenkens eines Befestigungselement vom Untergrundmaterial.
▶Setzen Sie keine Befestigungselemente in bestehende Löcher, außer wenn es von Hilti empfohlen wird
(z. B. DX-Kwik).
▶Setzen Sie keine bereits verwendeten Befestigungselemente - Verletzungsgefahr! Verwenden Sie ein
neues Befestigungselement.
▶Ein nicht tief genug eingetriebenes Befestigungselement darf nicht nachgesetzt werden! Das Befesti-
gungselement könnte brechen.
▶Lassen Sie ein geladenes Setzgerät nie unbeaufsichtigt.
▶Entladen Sie das Setzgerät (Kartusche und Befestigungselemente) immer vor Reinigungs, Service- und
Unterhaltsarbeiten, bei Wechsel der Bolzenführung, bei Arbeitsunterbrechung sowie für die Lagerung.
▶Transportieren und lagern Sie das Setzgerät im dafür vorgesehenen Hilti Koffer.
▶Bewahren Sie nicht in Gebrauch stehende Setzgeräte entladen an einem trockenen, sicheren und für
Kinder unzugänglichen Ort auf.
▶Setzen Sie das Setzgerät immer auf glatte, ebene und freie Oberflächen an, die vom Untergrund
vollständig getragen werden.
▶Halten Sie die erforderlichen Randabstände und die Abstände zwischen Befestigungselementen ein
(siehe Kapitel Mindestabstände).
Thermische Sicherheitsmaßnahmen
▶Überschreiten Sie nicht die im Kapitel Technische Daten empfohlene maximale Setzfrequenz.
▶Sollte das Setzgerät überhitzt sein oder der Kartuschenstreifen deformieren oder schmelzen, entfernen
Sie den Kartuschenstreifen und lassen Sie das Setzgerät abkühlen.
▶Demontieren Sie das Setzgerät nicht, wenn es heiß ist. Lassen Sie das Setzgerät abkühlen.
Explosionsgefahr bei Kartuschen
▶Verwenden Sie nur Kartuschen, die für das Setzgerät geeignet beziehungsweise zugelassen sind.

4 Deutsch 2338162 *2338162*
▶Entfernen Sie den Kartuschenstreifen, wenn Sie eine Pause machen, die Arbeit beendet haben oder das
Setzgerät transportieren.
▶Versuchen Sie nicht, Befestigungselemente und/oder Kartuschen mit Gewalt aus dem Magazinstreifen
oder dem Setzgerät zu entfernen.
▶Lagern Sie ungebrauchte Kartuschen entsprechend den Lagerungsvorschriften für PAT-Kartuschen (z. B.
trocken, Temperatur zwischen 5 °C und 25 °C) und an einem abgeschlossenen Ort. Beachten Sie die
Hinweise zur Lagerung im Sicherheitsdatenblatt der Kartuschen.
▶Lassen Sie ungebrauchte oder teilweise gebrauchte Kartuschenstreifen nicht herumliegen. Sammeln Sie
die gebrauchten Kartuschenstreifen ein und lagern Sie die Kartuschenstreifen an einem geeigneten Ort.
Beachten Sie die Hinweise in der Bedienungsanleitung der Kartuschen.
3 Beschreibung
3.1 Produktübersicht 1
@Einstellrad Setzenergie
;Anzeige Setzenergie-Einstellung
=Kartuschenschacht (Auswurf)
%Ladehebel
&Repetierhebel
(Ladeaufnahme (Befestigungselemente)
)Mündung
+Standplatte
§Kartuschenschacht (Einschub)
/Handgriff
:Abzug
3.2 Produktübersicht
@Standplatte
;Repetierhebel
=Bolzenführung
%Stoppring
&Gehäuse
(Kolbenführung
)Kolben

*2338162* 2338162 Deutsch 5
3.3 Bestimmungsgemäße Verwendung
Das beschriebene Produkt ist ein Bolzensetzgerät zum Setzen von gehärteten Befestigungselementen auf
Stahluntergrund.
DX 450-FA
Anwendungsgebiet:
▶Korrosionssichere Befestigung von Glasfassaden-Aufsatzprofilen auf Stahlunterkonstruktionen (z. B.
Glasfassaden, Wintergärten, Vordächer, Treppenhäuser).
DX 450-USS
Anwendungebiet:
▶Ausschließlich zur Befestigung von Schienen auf Stahl. Das Befestigen des Befestigungselements
muss innerhalb der Schienen stattfinden.
Das Produkt darf nur in Verbindung mit der zum Setzgerät passenden Ausrüstung verwendet werden.
Standplatten, Bolzenführungen, Kolben und Befestigungselemente müssen aufeinander abgestimmt sein.
Das Produkt darf nur mit Ersatzteilen und Zubehör von Hilti sowie mit Kartuschen und Befestigungselementen
von Hilti oder anderen geeigneten Kartuschen und Befestigungselementen verwendet werden.
3.4 Anforderungen an Kartuschen
WARNUNG
Verletzungsgefahr durch unerwartete Explosion! Bei Kartuschen, die die Mindestsicherheitsanforderun-
gen nicht erfüllen, können sich Ablagerungen aus unverbranntem Pulver bilden. Eine plötzliche Explosion
und schwere Verletzungen des Anwenders und Personen in dessen Umgebung können daraus resultieren.
▶Verwenden Sie ausschließlich Kartuschen, die den Mindestsicherheitsanforderungen Ihrer örtlichen
gesetzlichen Regelungen entsprechen!
▶Halten Sie die Wartungsintervalle ein und lassen Sie das Setzgerät regelmäßig durch den Hilti-Service
reinigen!
Verwenden Sie nur die in dieser Tabelle aufgelisteten Hilti DX-Kartuschen oder andere geeignete Kartuschen,
die den Mindestsicherheitsanforderungen entsprechen:
• Für EU- und EFTA-Länder gilt, dass die Kartuschen CE-konform sein müssen und die CE-Kennzeichnung
tragen müssen.
• Für die USA gilt, dass die Kartuschen den Bestimmungen der ANSI A10.3-2020 entsprechen müssen.
• Für die außereuropäischen C.I.P.-Staaten gilt, dass die Kartuschen eine C.I.P.-Zulassung für das
verwendete DX-Setzgerät haben müssen.
• Für die restlichen Länder gilt, dass die Kartuschen den Rückstandstest nach EN 16264 bestanden haben
und eine entsprechende Deklarierung des Herstellers aufweisen müssen.
Kartuschen
Beachten Sie die Anwendungshinweise in der Bedienungsanleitung des verwendeten Setzelements,
im Hilti Handbuch der Befestigungstechnik oder im entsprechenden lokalen Hilti 'Technischen
Leitfaden der Befestigungstechnik'.
Bestell-Bezeichnung Farbe Stärke (Ladung)
6.8/11M Kartusche rot stark
gelb mittel
3.5 Lieferumfang
Setzgerät, Standplatte, Reinigungs-Set, Sicherheitsdatenblatt (Kartuschen), Schnellanleitung, Bedienungs-
anleitung
Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter:
www.hilti.group
3.6 Mindestabstände
Bei der Befestigung müssen Sie Mindestabstände einhalten. Diese können produktspezifisch voneinander
abweichen.

6 Deutsch 2338162 *2338162*
Für detaillierte Informationen, fordern Sie das Hilti 'Handbuch der Befestigungstechnik' oder den
entsprechenden lokalen Hilti 'Technischen Leitfaden der Befestigungstechnik' von Ihrem Hilti Store an.
Technische Vorgaben und Daten:
Befestigung
auf Stahl
min. Randabstand (Untergrundkante
zum Befestigungselement)
≥ 10 mm
(≥ 0,4 in)
min. Abstand (zwischen Befestigungs-
elementen)
≥ 20 mm
(≥ 0,8 in)
min. Untergrunddicke 4 mm
(0,2 in)
Beachten Sie die Hinweise in der Bedienungsanleitung des
Befestigungselements!
4 Technische Daten
4.1 Produkteigenschaften
DX 450-FA DX 450-USS
Gewicht (Setzgerät) 3,1 kg
(6,8 lb)
3,16 kg
(6,97 lb)
Abmessungen 355 mm × 101 mm × 352 mm
(14,0 in × 4,0 in × 13,9 in)
355 mm × 101 mm × 352 mm
(14,0 in × 4,0 in × 13,9 in)
Länge (Befestigungselement) 14 mm
(0,6 in)
14 mm
(0,6 in)
Empfohlene maximale Setzfre-
quenz
450 Setzungen/h 450 Setzungen/h
Max. Anpresskraft 100 N … 125 N
(22 lbf… 28 lbf)
100 N … 125 N
(22 lbf… 28 lbf)
Anpressweg 17 mm
(0,7 in)
17 mm
(0,7 in)
Umgebungstemperatur (Lagerung
und Anwendung)
−15 ℃ … 50 ℃
(5 ℉ … 122 ℉)
−15 ℃ … 50 ℃
(5 ℉ … 122 ℉)
4.2 Geräusch- und Schwingungsinformation
Die in diesen Anweisungen angegebenen Schalldruck- und Schwingungswerte sind entsprechend einem
genormten Messverfahren gemessen worden und können für den Vergleich von Bolzenschubwerkzeugen
untereinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Expositionen.
Die angegebenen Daten repräsentieren die hauptsächlichen Anwendungen des Bolzenschubwerkzeuges.
Wenn allerdings das Bolzenschubwerkzeug für andere Anwendungen, mit abweichenden Ausrüstungen oder
mit ungenügender Wartung eingesetzt wird, können die Daten abweichen. Dies kann die Expositionen über
den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Expositionen sollten
auch die Zeiten berücksichtigt werden, in denen das Bolzenschubwerkzeug nicht tatsächlich im Einsatz ist.
Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche
Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schall und/oder Schwingungen
fest, wie zum Beispiel: Wartung von Bolzenschubwerkzeug und Ausrüstungen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Die aufgeführten Schallwerte wurden unter folgenden Rahmenbedingungen ermittelt:
Rahmenbedingungen Lärminformation
Kartusche Kaliber 6.8/11 rot
Energieeinstellung 3
Anwendung Befestigung Blech (1,5 mm Stärke) auf Stahl mit X-R 14 P8

*2338162* 2338162 Deutsch 7
Geräuschinformation gemäß EN 15895
Schallleistungspegel (LWA) 113 ±2 dB(A)
Emissions-Schalldruckpegel (LpA) 110 ±2 dB(A)
Emissions-Spitzenschalldruckpegel (LpC) 141 ±2 dB(A)
Schwingungsinformation gemäß EN 2006/42/EG
Energieäquivalente Beschleunigung, (ahw, RMS(3))2,5 m/s²
5 Arbeitsvorbereitung
WARNUNG
Verletzungsgefahr durch unbeabsichtigtes Auslösen! Ein geladenes Setzgerät kann jederzeit einsatzbereit
gemacht werden. Unbeabsichtigt ausgelöste Setzungen können Sie und andere Personen gefährden.
▶Entladen Sie immer das Setzgerät (Kartuschen und Befestigungselemente), wenn Sie die Arbeit mit dem
Setzgerät unterbrechen.
▶Stellen Sie vor allen Wartungs, Reinigungs- und Rüsttätigkeiten sicher, dass sich keine Kartuschen und
keine Befestigungselemente im Setzgerät befinden.
▶Prüfen Sie vor jeder Inbetriebnahme die Auswahl der richtigen Kombination aus Standplatte, Bolzenfüh-
rung, Kolben, Befestigungselementen und Kartusche.
▶Prüfen Sie bei Arbeitsbeginn, ob alle Schutzeinrichtungen angebracht sind und fehlerfrei funktionieren.
Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb
des Setzgerätes zu gewährleisten.
Ein Hilti Produkt-Training für Bolzensetzgeräte finden Sie online wenn Sie diesem Link folgen oder
wenn Sie den QR-Code scannen.
(Training nur in Englischer Sprache verfügbar)
5.1 Setzgerät montieren 2
1. Führen Sie die Kolbenführung in das Gehäuse ein (1).
▶Die Aussparung in der Kolbenführung zeigt beim Einführen nach oben.
2. Führen Sie den Kolben in die Kolbenführung ein (2).
3. Setzen Sie den Stoppring auf die Bolzenführung (3) und fixieren Sie den Stoppring mit dem Sprengring
(4).
4. Führen Sie die Bolzenführung in die Standplatte ein (5).
5. Setzen Sie die Standplatte auf die Standplatten-Aufnahme.
▶Die Aussparung auf der Standplatte passt auf die Nase am Gehäuse.
6. Schrauben Sie die Standplatte bis Anschlag (6) auf und drehen Sie die Standplatte zurück, bis die
Standplatte einrastet.
7. Klappen Sie den Repetierhebel zurück in die Ausgangsstellung (7).
▶Der Vorholhebel hakt sich automatisch in den Spannhebel ein (8).
5.2 Setzenergie einstellen
Wählen Sie die Energieeinstellung entsprechend der Anwendung. Beginnen Sie immer mit der minimalen
Setzenergie, wenn keine Erfahrungswerte vorliegen.

8 Deutsch 2338162 *2338162*
1. Um die Leistung zu erhöhen, drehen Sie das «Einstellrad Setzenergie» nach +.
Energiestufen:
• 1 = niedrigste Energie
• 3 = höchste Energie
2. Um die Leistung zu verringern, drehen Sie das «Einstellrad Setzenergie» nach −.
3. Prüfen Sie, ob die Befestigung korrekt gemäß Bedienungsanleitung des Befestigungselements erfolgt ist.
6 Bedienung
WARNUNG
Gefahr durch heiße Oberflächen! Das Setzgerät kann durch den Einsatz heiß werden.
▶Tragen Sie Schutzhandschuhe.
Ist der Widerstand beim Einsetzen des Kartuschenstreifens ungewöhnlich hoch, prüfen Sie ob der Kartu-
schenstreifen mit diesem Setzgerät kompatibel ist.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
Anwendungshinweise zur Sicherheit
Beispielabbildung Beschreibung
Pressen Sie das Setzgerät nicht gegen Körperteile!
Durch Anpressen auf ein Körperteil (z. B. Hand) kann das Setzgerät einsatzbe-
reit gemacht werden. Dadurch besteht die Gefahr der Setzung in Körperteile.
Ziehen oder stoßen Sie Bolzenführungen nicht mit der Hand zurück!
Durch Zurückziehen von Bolzenführungen mit der Hand kann das Setzgerät
einsatzbereit gemacht werden. Dadurch besteht die Gefahr der Setzung in
Körperteile.
6.1 Setzgerät laden 4
Wichtig: Laden Sie immer zuerst das Befestigungselement und dann den Kartuschenstreifen in das
Setzgerät. Bei falscher Reihenfolge wird die erste Kartusche ungezündet übersprungen.
Halten Sie das Setzgerät beim Ladevorgang auf der Seite liegend (Schriftzug nach oben zeigend).
Dadurch verhindern Sie, dass der Nagel beim Ladevorgang herausfallen kann.
1. Führen Sie das Befestigungselement mit der Spitze voran in die Ladeaufnahme des Repetierhebels ein.
2. Lösen Sie den Repetierhebel durch Ziehen aus der Fixierung und klappen Sie den Repetierhebel um 180°
nach vorne.
3. Schieben Sie den Ladehebel bis auf Anschlag zum Setzgerät.
▶Das Befestigungselement wird so in der Bolzenführung richtig platziert.
4. Schieben Sie den Ladehebel zurück in die Ausgangsposition.
5. Klappen Sie den Repetierhebel zurück in die Ausgangsposition, bis er in der Fixierung einrastet.
6. Schieben Sie den Kartuschenstreifen mit dem schmalen Ende voran in den Kartuschenschacht (Einschub),
bis der Kartuschenstreifen vollständig im Griff versenkt ist.
7. Stellen Sie die Setzenergie ein. → Seite 7
▶Das Setzgerät ist geladen und einsatzbereit.

*2338162* 2338162 Deutsch 9
6.2 Befestigungselemente setzen
DX 450-FA
1. Laden Sie das Setzgerät. → Seite 8
2. Halten Sie das Setzgerät gerade gegen die Arbeitsfläche und pressen Sie es rechtwinklig an.
3. Drücken Sie den Auslöser, um das Befestigungselement zu setzen.
4. Wiederholen Sie den Lade- und Setzvorgang.
6.3 Befestigungselemente setzen
DX 450-USS
Die Befestigungselemente dürfen bei dieser Anwendung ausschließlich innerhalb der Schienen gesetzt
werden.
1. Laden Sie das Setzgerät. → Seite 8
2. Halten Sie das Setzgerät gerade gegen die Arbeitsfläche und pressen Sie es rechtwinklig an.
3. Drücken Sie den Auslöser, um das Befestigungselement zu setzen.
▶Prüfen Sie die Setztiefe und passen Sie gegebenenfalls die Setzenergie an.
4. Wiederholen Sie den Lade- Setzvorgang.
Prüfen Sie nach 100 Setzungen den Kolben auf Beschädigungen. Tauschen Sie einen beschädigten
Kolben aus.
6.4 Setzgerät entladen
1. Ziehen Sie den Kartuschenstreifen aus dem Setzgerät.
2. Überprüfen Sie, dass sich kein Befestigungselement in der Bolzenführung befindet.

10 Deutsch 2338162 *2338162*
7 Sichere Verhaltensweisen bei Verklemmung oder Kartuschenfehlzündungen
WARNUNG
Explosionsgefahr! Bei unsachgemäßer Handhabung von Kartuschen können diese gezündet werden.
▶Versuchen Sie nicht, Kartuschen mit Gewalt aus dem Setzgerät oder dem Kartuschenstreifen zu
entfernen.
7.1 Setzgerät klemmt und fährt nicht auseinander
WARNUNG
Verletzungsgefahr durch ungesichertes Setzgerät! Klemmt das Setzgerät im zusammengepressten
Zustand, kann das Setzgerät geladen und ungesichert sein. Das unbeabsichtigte Auslösen einer Setzung
kann schwere Verletzungen verursachen.
▶Stellen Sie jederzeit sicher, dass das Setzgerät nicht auf Sie oder andere Personen gerichtet ist.
1. Nehmen Sie das Setzgerät von der Arbeitsfläche.
2. Ziehen Sie den Kartuschenstreifen sofort aus dem Setzgerät.
▶WARNUNG! Wenn sich der Kartuschenstreifen nicht entfernen lässt:
▶Lassen Sie das Setzgerät an einem sicheren Ort unter Aufsicht abkühlen.
▶Stellen Sie jederzeit sicher, dass das Setzgerät nicht auf Sie oder andere Personen gerichtet ist.
▶Kontaktieren Sie den Hilti Service.
3. Führen Sie einen Geräteservice durch. → Seite 11
7.2 Kartusche zündet nicht bei heißem Setzgerät (über vorgesehener maximaler Betriebstempe-
ratur)
1. Pressen Sie das Setzgerät für mindestens 10 Sekunden an und lösen Sie das Setzgerät erneut aus.
2. Wenn die Kartusche immer noch nicht zündet, nehmen Sie das Setzgerät von der Arbeitsfläche.
3. Ziehen Sie den Kartuschenstreifen sofort aus dem Setzgerät.
▶WARNUNG! Wenn sich der Kartuschenstreifen nicht entfernen lässt:
▶Lassen Sie das Setzgerät an einem sicheren Ort unter Aufsicht abkühlen.
▶Stellen Sie jederzeit sicher, dass das Setzgerät nicht auf Sie oder andere Personen gerichtet ist.
▶Kontaktieren Sie den Hilti Service.
4. Bringen Sie den Kartuschenstreifen in sichere Verwahrung.
5. Lassen Sie das Setzgerät abkühlen.
6. Führen Sie einen Geräteservice durch. → Seite 11
7. Entsorgen Sie die nicht gezündeten Kartuschen.
▶Beachten Sie lokale Entsorgungsvorschriften.
8. Setzen Sie Ihre Arbeit mit einem neuen Kartuschenstreifen fort.
7.3 Die Kartusche zündet nicht bei betriebswarmem Setzgerät
1. Stellen Sie die Arbeit sofort ein.
2. Entladen Sie das Setzgerät. → Seite 9
▶WARNUNG! Wenn sich der Kartuschenstreifen nicht entfernen lässt:
▶Lassen Sie das Setzgerät an einem sicheren Ort unter Aufsicht abkühlen.
▶Stellen Sie jederzeit sicher, dass das Setzgerät nicht auf Sie oder andere Personen gerichtet ist.
▶Kontaktieren Sie den Hilti Service.
3. Prüfen Sie die Auswahl der richtigen Kombination aus Standplatte, Bolzenführungen, Kolben, Befesti-
gungselementen und Kartusche.
4. Prüfen Sie Stoppring, Kolben, Standplatte und Bolzenführung auf Verschleiß und tauschen Sie die
Komponenten gegebenenfalls aus.
5. Reinigen und ölen Sie das Setzgerät. → Seite 13
▶Besteht das Problem nach oben stehenden Maßnahmen weiterhin, darf das Setzgerät nicht länger
verwendet werden.

*2338162* 2338162 Deutsch 11
▶Schicken Sie das Setzgerät zum Hilti Service.
Gerätebedingt kommt es im regulären Betrieb zu einer Verschmutzung und zum Verschleiß
funktionsrelevanter Bauteile.
Führen Sie regelmäßig (täglich, spätestens alle 2500 bis 3000 Setzungen) den Geräteservice durch.
Prüfen Sie bei intensiver Nutzung des Setzgeräts täglich Kolben und Stoppring auf Verschleiß und
Beschädigungen.
Lassen Sie nach 30.000 Setzungen eine Gerätewartung durch den Hilti Service durchführen.
8 Pflege und Instandhaltung
8.1 Pflege des Setzgeräts
Verwenden Sie zur Reinigung ausschließlich das von Hilti mitgelieferte Reinigungszubehör oder gleichwer-
tiges Material. Verwenden Sie zur Reinigung keinesfalls Sprühgeräte, Druckluft, Hochdruckreinigung, Lö-
sungsmittel oder Wasser.
VORSICHT
Gefahr von Schäden am Setzgerät! Fremdkörper können sich im Setzgerät verklemmen und beim Auslösen
das Setzgerät beschädigen.
▶Verhindern Sie das Eindringen von Fremdkörpern in das Innere des Setzgeräts.
▶Reinigen Sie die Außenseite des Setzgeräts regelmäßig mit einem leicht angefeuchteten Putzlappen.
8.2 Instandhaltung
WARNUNG
Gefährliche Substanzen Schmutz in DX-Geräten enthält Substanzen, die Ihre Gesundheit gefährden können.
▶Atmen Sie während des Reinigens keinen Staub oder Schmutz ein.
▶Halten Sie Staub und Schmutz von Nahrungsmitteln fern.
▶Waschen Sie sich nach dem Reinigen des Setzgeräts die Hände.
▶Reinigen Sie das Setzgerät und verwenden Sie Hilti-Spray entsprechend den Vorgaben in der Bedie-
nungsanleitung. Dadurch vermeiden Sie Funktionsstörungen.
1. Prüfen Sie regelmäßig alle außenliegenden Teile des Setzgeräts auf Beschädigungen.
2. Prüfen Sie regelmäßig alle Bedienelemente auf einwandfreie Funktion.
3. Betreiben Sie das Setzgerät nur mit geeigneten Kartuschen und der empfohlenen Energieeinstellung
→ Seite 5.
▶Falsche Kartuschen oder zu hohe Energieeinstellungen können zu frühzeitigem Ausfall des Setzgeräts
führen.
8.3 Geräteservice durchführen
Führen Sie einen Geräteservice durch, wenn es zu folgenden Situationen kommt:
1. Es treten Energieschwankungen auf (erkennbar an ungleichmäßiger Eindringtiefe des Befestigungsele-
ments).
2. Es kommt zu Fehlzündungen der Kartusche (die Kartusche wird nicht gezündet).
3. Der Bedienkomfort lässt spürbar nach.
▶Der notwendige Anpressdruck nimmt spürbar zu.
▶Der Abzugswiderstand steigt.
▶Das «Einstellrad Setzenergie» lässt sich nur noch schwer verstellen.
▶Der Kartuschenstreifen lässt sich nur noch schwer entfernen.

12 Deutsch 2338162 *2338162*
8.3.1 Setzgerät demontieren 3
WARNUNG
Verletzungsgefahr durch unbeabsichtigtes Auslösen! Ein geladenes Setzgerät kann jederzeit einsatzbereit
gemacht werden. Unbeabsichtigt ausgelöste Setzungen können Sie und andere Personen gefährden.
▶Entladen Sie immer das Setzgerät (Kartuschen und Befestigungselemente), wenn Sie die Arbeit mit dem
Setzgerät unterbrechen.
▶Stellen Sie vor allen Wartungs, Reinigungs- und Rüsttätigkeiten sicher, dass sich keine Kartuschen und
keine Befestigungselemente im Setzgerät befinden.
1. Klappen Sie den Repetierhebel nach vorne (1).
2. Ziehen Sie den Spannhebel nach vorne (2) und haken Sie den Vorholhebel aus.
3. Schrauben Sie die Standplatte lose (3) und entfernen Sie die Standplatte (4).
4. Ziehen Sie die Bolzenführung aus der Standplatte (5).
Prüfen Sie den Stoppring auf Beschädigungen. Ist der Stoppring beschädigt, lösen Sie den
Sprengring (6) und entfernen Sie den Stoppring (7).
5. Lassen Sie die Kolbenführung aus dem Gehäuse gleiten (8).
6. Stoßen Sie den Kolben mit dem mitgelieferten Stab aus der Kolbenführung (9).
8.3.2 Kolben und Stoppring prüfen
WARNUNG
Verletzungsgefahr! Durch einen defekten Stoppring, Kolben oder eine defekte Standplatte entsteht ein
erhöhtes Risiko von Fehlfunktionen.
▶Prüfen Sie Stoppring und Kolben auf Verschleiß und ersetzen Sie diese bei Beschädigungen.
▶Nehmen Sie keine Manipulationen am Kolben vor.
▶Versuchen Sie nicht, einen defekten Kolben selbst instandzusetzen, z. B. durch Anschleifen der Spitze.
1. In folgenden Fällen ist der Kolben zu ersetzen:
▶Der Kolben ist gebrochen.
▶Der Kolben ist stark abgenutzt (z. B. Ausbruch der umlaufenden ringförmigen Erhöhung an der
Kolbenspitze von mehr als 90°)
▶Der Kolben ist verkrümmt (Prüfen durch Rollen auf einer glatten Fläche).
2. In folgenden Fällen ist der Stoppring zu ersetzen:
▶Der Stoppring ist deutlich verformt, gebrochen oder löst sich.
▶Der Sprengring ist gebrochen, löst sich oder fehlt.
▶Der Stoppring hält nicht mehr auf der Bolzenführung.
Verwenden Sie keine verschlissenen Kolben und nehmen Sie keine Manipulationen am Kolben vor.
Beachten Sie die Angaben zu Verschleißkriterien für wichtige Gerätebauteile in dieser Bedienungs-
anleitung → Seite 12.
8.3.3 Austauschkriterien für Verschleißteile
Verschleißkriterien Kolben und Stoppring

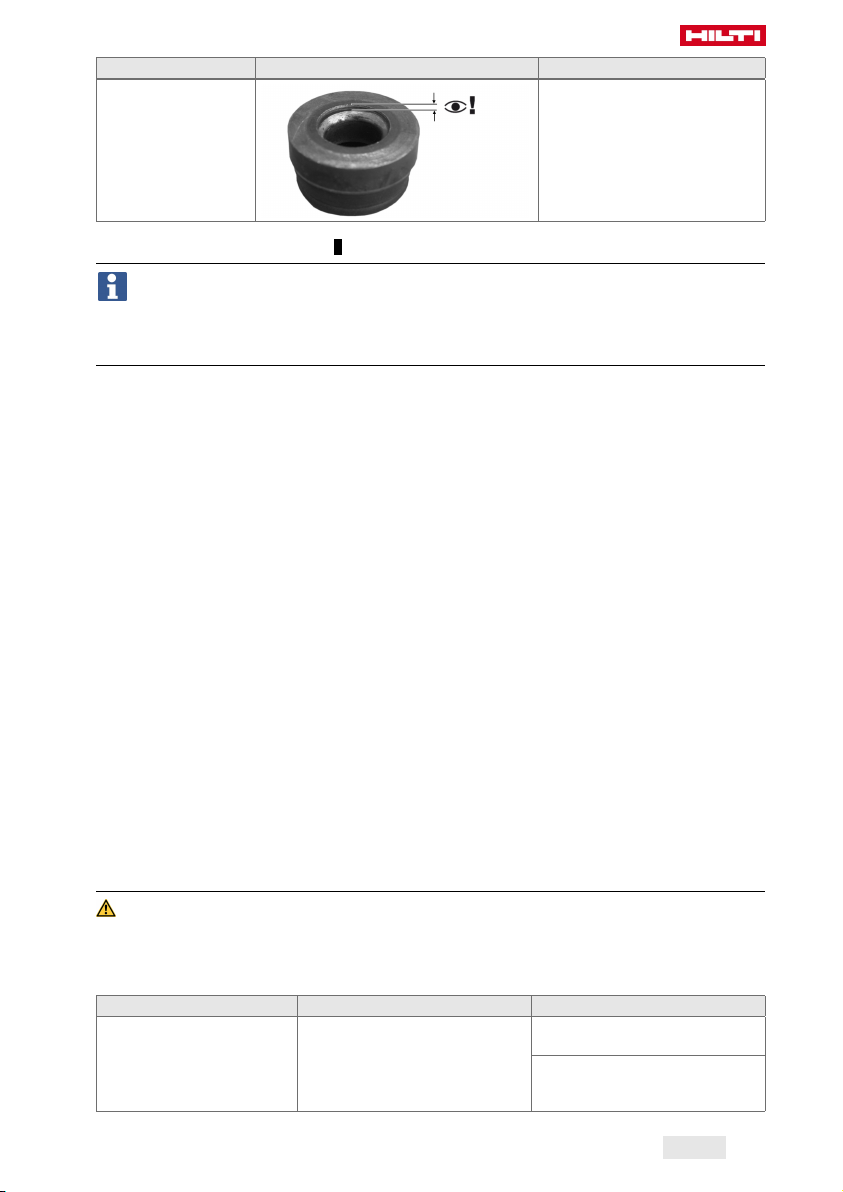

Zustand Beispielabbildung Anmerkung
Verschlissen
Kolben und Stoppring
immer zusammen er-
setzen.
An der Kolbenspitze zeigen sich
Materialausbrüche.

*2338162* 2338162 Deutsch 13
Zustand Beispielabbildung Anmerkung
Verschlissen
Kolben und Stoppring
immer zusammen er-
setzen.
Der Kolben hat sich in den
Stoppring gearbeitet, der
Stoppring ist deformiert.
8.3.4 Setzgerät reinigen und ölen 5
Benutzen Sie ausschließlich Hilti Spray. Die Verwendung von anderen Schmiermitteln kann Betriebs-
störungen hervorrufen oder das Setzgerät beschädigen.
Tragen Sie das Hilti-Spray nur als dünnen Film auf. Es dürfen sich keine Tropfen bilden. Reiben Sie
z. B. nach Aufsprühen des Hilti-Sprays die geölte Fläche mit dem mitgelieferten Tuch leicht ab.
Achten Sie darauf, dass kein Öl in das Kartuschenlager gelangt!
1. Demontieren Sie das Setzgerät. → Seite 12
2. Reinigen Sie mit der Flachbürste den Kolben (1).
3. Reinigen Sie mit der breiten Rundbürste die Kolbenführung (innen) (2).
4. Reinigen Sie mit der schmalen Rundbürste das Kartuschenlager (3).
5. Reinigen Sie mit der Flachbürste die Kolbenführung (außen) (4).
▶Ölen Sie die Kolbenführung (außen) mit Hilti-Spray.
6. Reinigen Sie mit der Flachbürste die Standplatte (innen) (5) und mit der breiten Rundbürste das Gewinde
(außen) (6).
7. Reinigen Sie mit der schmalen Rundbürste die Durchsteckbohrung für den Kolben (7).
8. Reinigen Sie mit der Flachbürste die Bolzenführung (außen) (8).
▶Ölen Sie den die Bolzenführung (außen) mit Hilti-Spray.
9. Reinigen Sie mit der breiten Rundbürste das Innengewinde (9) der Standplatten-Aufnahme.
▶Ölen Sie das Innengewinde der Standplatten-Aufnahme Hilti-Spray.
8.3.5 Verklemmten Stoppring tauschen
Klemmen bei der Demontage Kolbenführung und Kolben, hat sich möglicherweise der deformierte Stoppring
auf dem Kolben verklemmt.
1. Demontieren Sie das Setzgerät, bis Sie die Kolbenführung entnehmen können.
2. Drücken Sie mit dem Stab durch das Kartuschenlager den Kolben aus der Kolbenführung.
3. Entfernen Sie den Sprengring und ziehen Sie den Stoppring vom Kolben.
4. Ersetzen Sie Stoppring und Stoppring.
8.3.6 Finales Prüfen des Setzgeräts
▶Prüfen Sie nach Pflege- und Instandhaltungsarbeiten, ob alle Schutzeinrichtungen angebracht sind und
fehlerfrei funktionieren.
9 Hilfe bei Störungen
WARNUNG! Verletzungsgefahr! Bevor sie mit der Störungsbehebung beginnen, vergewissern Sie sich,
dass sich keine Kartuschen im Setzgerät befinden. Wenn sich die Kartuschen nicht entfernen lassen,
kontaktieren Sie den Hilti Service
Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden
Sie sich bitte an unseren Hilti Service.

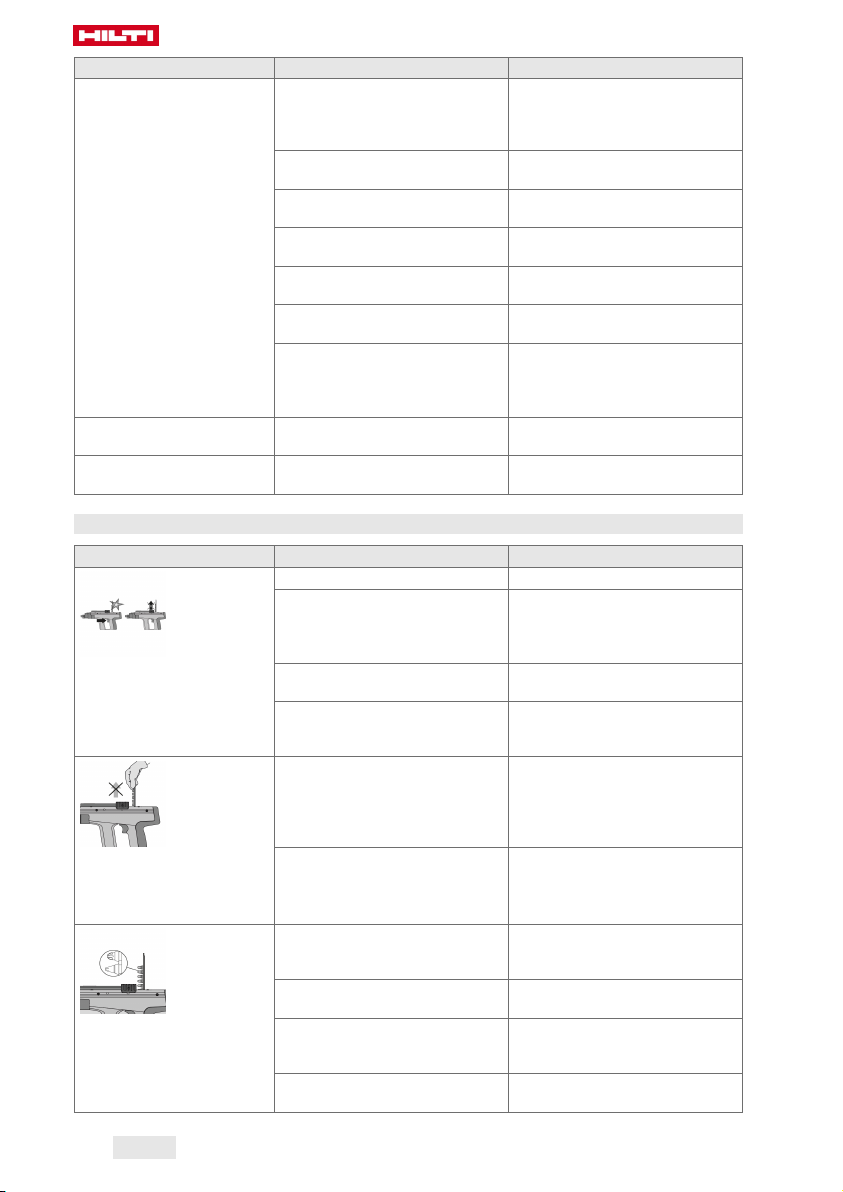

Störung Mögliche Ursache Lösung
Kartusche wird nicht trans-
portiert
Kartuschenstreifen beschädigt. ▶Entladen Sie das Setzgerät.
→ Seite 9
▶Entnehmen Sie den Kartu-
schenstreifen und setzen Sie
einen neuen ein.

14 Deutsch 2338162 *2338162*
Störung Mögliche Ursache Lösung
Kartusche wird nicht trans-
portiert
Setzgerät ist beschädigt. ▶Kontaktieren Sie den Hilti
Service.
Kartuschenstreifen kann nicht
entfernt werden
Zu hohe Setzfrequenz. ▶Lassen Sie das Setzgerät ab-
kühlen und versuchen Sie den
Kartuschenstreifen vorsichtig
zu entfernen. Demontieren Sie
die Kolbenführung aus dem
Setzgerät. Falls die Kartu-
schenhülse im Kartuschenlager
verklemmt ist, entfernen Sie
diese mittels des Rundstabs.
Falls die Kartuschenhülse noch
klemmt, kontaktieren Sie den
Hilti Service. Versuchen Sie
nicht die Kartuschen aus dem
Magazinstreifen mit Gewalt zu
entfernen.
Setzgerät verschmutzt. ▶Reinigen und ölen Sie das
Setzgerät. → Seite 13
Kartusche lässt sich nicht
zünden
Schlechte Kartusche (zündet nicht
oder zeigt nur leichten bis keinen
Einschlag).
▶Kartuschenstreifen um eine
Kartusche weiterziehen.
Setzgerät verschmutzt. ▶Reinigen und ölen Sie das
Setzgerät. → Seite 13
Nicht vollständig angepresst. ▶Pressen Sie das Setzgerät
vollständig an und lösen Sie
erst dann aus.
Zündstift beschädigt. ▶Kontaktieren Sie den Hilti
Service.
Zu geringer Nagelvorstand
Setzenergie zu hoch. ▶Wählen Sie die passende Kartu-
schenstärke für die Anwendung.
→ Seite 5.
Falscher Kolben eingesetzt. ▶Verwenden Sie die richtige
Ausrüstung mit kompatiblen
Kolben/Befestigungselement.
Kolben ist verschlissen. ▶Wechseln Sie den Kolben,
Stoppring und Sprengring aus.
Zu geringe Eintreibtiefe
Blech mit Abstand zum Profil. ▶Vermeiden Sie Lücken zwischen
Profil und Träger, bzw. fixieren
Sie den Träger an der richtigen
Seite.
Zu großer Nagelvorstand
Auf Trägersteg gesetzt (möglicher-
weise mit Scherbruch).
▶Prüfen Sie den Kolben und
ersetzen Sie den Kolben gege-
benenfalls. Prüfen Sie auch auf
Rückstände.
Veränderte Untergrunddicke. ▶Wählen Sie die passendem
Kartuschenstärke für die An-
wendung. → Seite 5
Zu geringe Energie. ▶Wählen Sie die passende Kartu-
schenstärke für die Anwendung.
→ Seite 5
▶Regeln Sie die Energie nach
Kartuschenempfehlung hoch,
oder setzen Sie eine Kartusche
mit größerer Energie ein.

*2338162* 2338162 Deutsch 15
Störung Mögliche Ursache Lösung
Zu großer Nagelvorstand
Setzgerät ist zu stark verschmutzt. ▶Reinigen Sie das Setzgerät.
→ Seite 13
Kolben ist verschlissen. ▶Wechseln Sie den Kolben,
Stoppring und Sprengring aus.
Setzgerät ist beschädigt. ▶Kontaktieren Sie den Hilti
Service.
Falscher Kolben eingesetzt. ▶Verwenden Sie die richtige
Ausrüstung mit kompatiblen
Kolben/Befestigungselement.
Nagelvorstand ist stark
schwankend
Das Setzgerät wurde schlagartig
angepresst.
▶Vermeiden Sie schlagartiges
Anpressen des Setzgerät.
Ungleichmäßiges, teilweise unvoll-
ständiges Repetieren.
▶Repetieren Sie vollständig.
Ungleichmäßige Setzenergie. ▶Führen Sie einen Geräteservice
durch.
▶Kontaktieren Sie den Hilti
Service.
Scherbrüche Kolbenspitze ist verschlissen oder
teilweise ausgebrochen (siehe Ka-
pitel "Austauschkriterien für Ver-
schleißteile").
▶Tauschen Sie den Kolben,
Stoppring und Sprengring aus.
→ Seite 12
Auf Trägersteg gesetzt (möglicher-
weise mit Scherbruch).
▶Prüfen Sie den Kolben und
ersetzen Sie den Kolben gege-
benenfalls. Prüfen Sie auch auf
Rückstände.
Auf ungeeignete Stelle gesetzt (zu
hohe Untergrunddicke, Kante oder
Rundprofile).
▶Prüfen Sie die Elementeemp-
fehlung. Wenn die Zuordnung
richtig ist, regeln Sie die Energie
nach Kartuschenempfehlung
hoch oder setzen Sie eine Kar-
tusche mit größerer Energie ein.
Setzgerät fährt nicht ausein-
ander
Kolben klemmt in Kolbenbremse. ▶Demontieren Sie das Setzgerät.
→ Seite 12
▶Wechseln Sie den Kolben,
Stoppring und Sprengring aus.
Kartuschenstreifen klemmt, Setz-
gerät ist überhitzt.
▶Siehe Fehler "Kartuschenstrei-
fen kann nicht entfernt werden".
Halten Sie die maximale Setz-
frequenz ein.
▶Verwenden Sie nur empfohlene
Kartuschen → Seite 5.
Auslösen nicht möglich Setzgerät wurde nicht richtig re-
petiert, der Repetiergriff ist nicht in
Ausgangsposition.
▶Repetieren Sie das Setzgerät
vollständig und stellen Sie den
Repetiergriff in Ausgangsposi-
tion.
Auslösen vor dem vollständigen
Anpressen.
▶Pressen Sie das Setzgerät
vollständig an und lösen Sie
erst dann aus.
Transportstörungen der Befesti-
gungselemente.
▶Entnehmen Sie den Element-
streifen.
▶Prüfen Sie den Elementstreifen
auf Beschädigungen.
▶Ersetzen Sie beschädigte
Elementstreifen.
Setzgerät ist beschädigt. ▶Kontaktieren Sie den Hilti
Service.

16 Deutsch 2338162 *2338162*
Störung Mögliche Ursache Lösung
Kein Befestigungselement
gesetzt
Setzgerät wurde nicht richtig re-
petiert, der Repetiergriff ist nicht in
Ausgangsposition.
▶Repetieren Sie das Setzgerät
vollständig und stellen Sie den
Repetiergriff in Ausgangsposi-
tion.
Kein Befestigungselement geladen. ▶Laden Sie ein Befestigungsele-
ment in das Setzgerät.
Kein Kolben im Setzgerät montiert. ▶Montieren Sie den Kolben in
das Setzgerät.
Kolben ist gebrochen. ▶Wechseln Sie Kolben und
Stoppring.
Kolben wird nicht zurückgestellt. ▶Kontaktieren Sie den Hilti
Service.
Bolzenführung ist verschmutzt. ▶Führen Sie einen Geräteservice
durch.
Befestigungselemente in Bolzen-
führung sind verklemmt.
▶Entfernen Sie verklemmte
Befestigungselemente.
▶Vermeiden Sie Scherbrüche
und Fehlsetzungen.
Bolzenführung kann nicht
vollständig montiert werden.
Bolzenführung ist verschmutzt. ▶Führen Sie einen Geräteservice
durch.
Kolben kann nicht montiert
werden.
Setzgerät, insbesondere die Kol-
benführung ist verschmutzt.
▶Führen Sie einen Geräteservice
durch.
9.1 Probleme mit den Kartuschen
Störung Mögliche Ursache Lösung
Kartuschenstreifen wird nicht
transportiert
Beschädigter Kartuschenstreifen. ▶Kartuschenstreifen wechseln.
Setzgerät ist zu stark verschmutzt. ▶Setzgerät reinigen.
▶Lassen Sie das Setzgerät
gegebenenfalls durch den Hilti
Service prüfen.
Setzgerät beschädigt. ▶Kontaktieren Sie den Hilti
Service.
Falscher Kartuschenstreifen ver-
wendet.
▶Verwenden Sie nur für das
Setzgerät vorgesehen Kartu-
schenstreifen.
Kartuschenstreifen ist schwer
zu entfernen.
Setzgerät überhitzt. ▶Setzgerät unter dauernder
Aufsicht abkühlen lassen.
▶Anschließend den Kartuschen-
streifen vorsichtig aus dem
Setzgerät entfernen.
Aufbau von Verbrennungsrück-
ständen.
▶Geräteservice durchführen.
▶Kartuschenlager reinigen.
▶Neuen Kartuschenstreifen ein-
setzen.
Kartusche lässt sich nicht
zünden
Schlechte Kartusche (zündet nicht
oder zeigt nur leichten bis keinen
Einschlag).
▶Kartuschenstreifen um eine
Kartusche weiterziehen.
Setzgerät verschmutzt. ▶Reinigen und ölen Sie das
Setzgerät. → Seite 13
Nicht vollständig angepresst. ▶Pressen Sie das Setzgerät
vollständig an und lösen Sie
erst dann aus.
Zündstift beschädigt. ▶Kontaktieren Sie den Hilti
Service.
