ORIGINAL BEDIENUNGSANLEITUNG
VC20‑U/VC20‑UM/VC40‑U/
VC 40‑UM Nass‑Trockensauger
Lesen Sie die Bedienungsanleitung
vor Inbetriebnahme unbedingt
durch.
Bewahren Sie diese Bedienungsan-
leitung immer beim Gerät auf.
Geben Sie das Gerät nur mit Bedie-
nungsanleitung an andere Personen
weiter.
Inhaltsverzeichnis Seite
1 Allgemeine Hinweise 1
2 Beschreibung 3
3Zubehör 5
4 Technische Daten 6
5 Sicherheitshinweise 7
6 Inbetriebnahme 11
7 Bedienung 12
8 Pflege und Instandhaltung 15
9 Fehlersuche 17
10 Entsorgung 18
11 Herstellergewährleistung Geräte 19
12 EG-Konformitätserklärung (Original) 19
1Die Zahlen verweisen jeweils auf Abbildun-
gen. Die Abbildungen zum Text finden Sie auf
den ausklappbaren Umschlagseiten. Halten Sie
diese beim Studium der Anleitung geöffnet.
Im Text dieser Bedienungsanleitung bezeichnet
»das Gerät« immer den Nass‑Trockensauger
VC 20/ 40. Alle Texte dieser Bedienungsanlei-
tung beziehen sich auf alle 4 Geräte, es sei denn
sie sind explizit für den VC 20‑UM / VC 40‑UM
ausgewiesen.

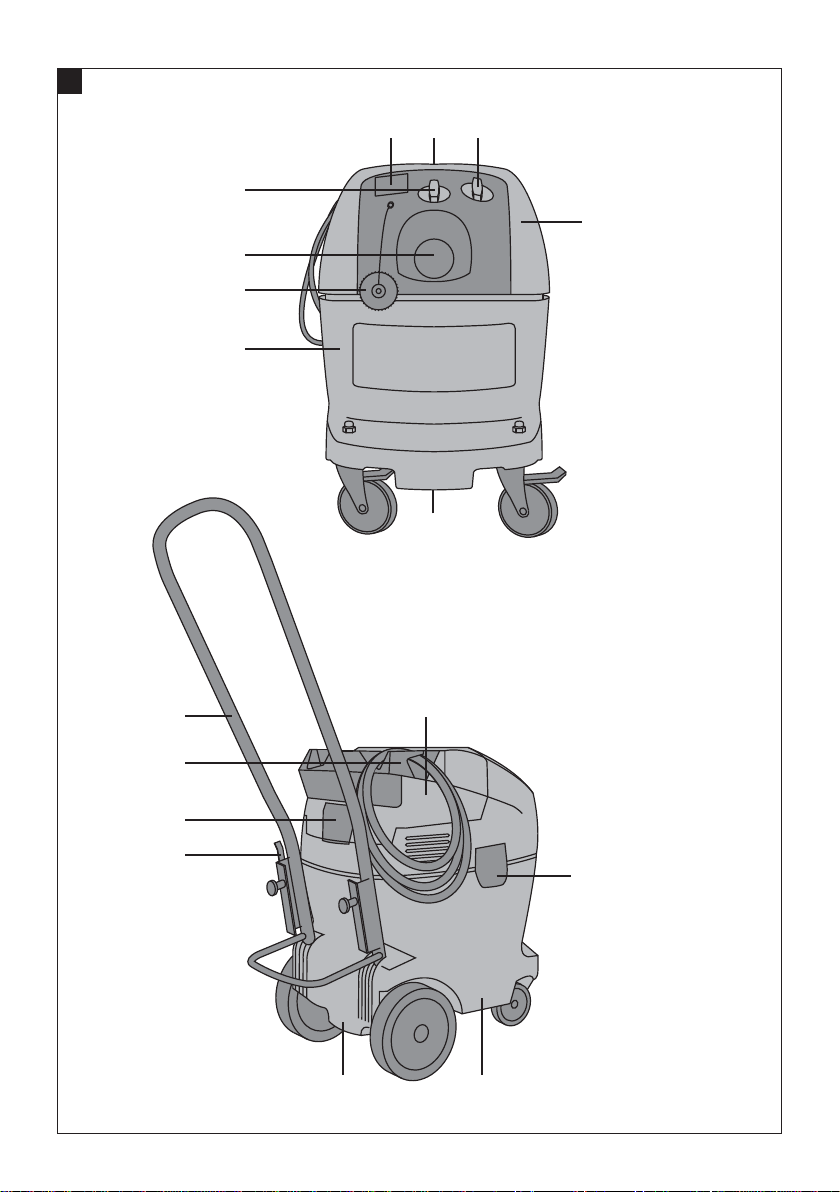

Gerätebauteile, Bedienungs‑ und Anzeige-
elemente 1
@Handgriff
;Geräteschalter
=Verschlussklammer
%Schmutzbehälter
&Griffmulden
(Einlassfitting
)Verschlussmuffe für Einlassfitting
(VC20‑UM/VC40‑UM)
+Gerätesteckdose
§Kabelhaken
/Saugerkopf
:Filterabdeckung
·Verschlussklammer für Filterabdeckung
$Schlauchdurchmesser-Einstellung
(VC20‑UM/VC40‑UM)
£Schiebebügel mit Halterung
|Verriegelung Halter
1 Allgemeine Hinweise
1.1 Signalworte und Ihre Bedeutung
GEFAHR
Für eine unmittelbar drohende Gefahr, die zu
schweren Körperverletzungen oder zum Tod
führt.
WARNUNG
Für eine möglicherweise gefährliche Situation,
diezuschwerenKörperverletzungenoderzum
Tod führen kann.
VORSICHT
Für eine möglicherweise gefährliche Situation,
die zu leichten Körperverletzungen oder zu
Sachschaden führen könnte.
HINWEIS
Für Anwendungshinweise und andere nützliche
Informationen.
de
1
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

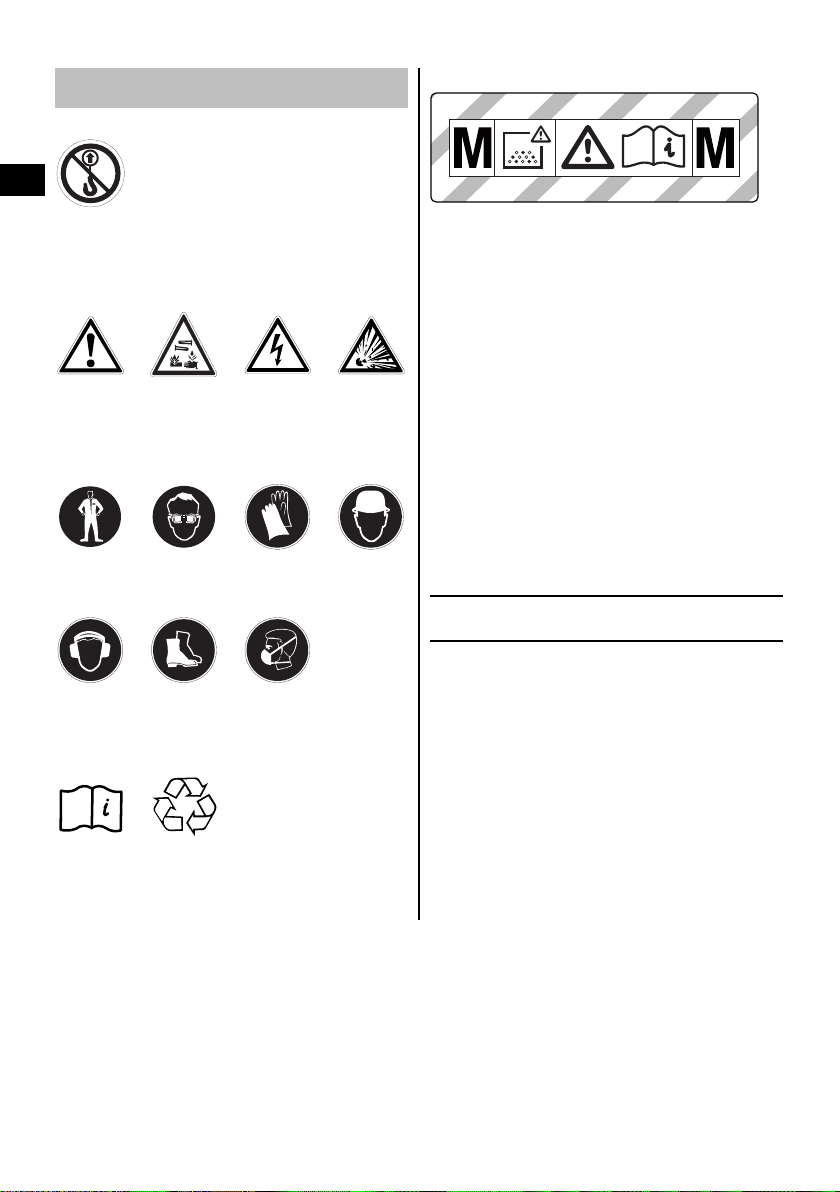

1.2 Erläuterung der Piktogramme und
weitere Hinweise
Verbotszeichen
Am Kran
transportie-
ren
verboten
Warnzeichen
Warnung vor
allgemeiner
Gefahr
Warnung vor
ätzenden
Stoffen
Warnung vor
gefährlicher
elektrischer
Spannung
Warnung vor
explosions-
gefährlichen
Stoffen
Gebotszeichen
Schutzklei-
dung
benutzen
Augenschutz
benutzen
Schutzhand-
schuhe
benutzen
Schutzhelm
benutzen
Gehörschutz
benutzen
Schutz-
schuhe
benutzen
Atemschutz
benutzen
Symbole
Vor
Benutzung
Bedienungs-
anleitung
lesen
Abfälle der
Wiederver-
wertung
zuführen
Am Gerät
WARNUNG: Dieses Gerät enthält gesundheits-
gefährliche Stäube. Entleerung und Wartung,
einschliesslich der Entfernung des Staubbeu-
tels, dürfen nur von sachkundigen Personen
vorgenommen werden, die geeignete persön-
liche Schutzausrüstung tragen. Nicht einschal-
ten, bevor das komplette Filtersystem installiert
ist und die Funktion der Volumenstromkontrolle
überprüft wurde.
Ort der Identifizierungsdetails auf dem Gerät
Die Typenbezeichnung und die Serienkenn-
zeichnung sind auf dem Typenschild Ihres Ge-
räts angebracht. Übertragen Sie diese Angaben
in Ihre Bedienungsanleitung und beziehen Sie
sich bei Anfragen an unsere Vertretung oder
Servicestelle immer auf diese Angaben.
Typ:
Serien Nr.:
de
2
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

2 Beschreibung
2.1 Bestimmungsgemässe Verwendung
Der VC 20/40 ist ein universaler Industriesauger mit einer effektiven Abreinigung für Trockenstaub.
Er ist sowohl für Trocken‑ als auch für Nassanwendungen einsetzbar.
Das Gerät ist zum Absaugen von mineralischem Bohrschlamm im Nasseinsatz mit Hilti Diamant-
bohrkronen bzw. Hilti Diamantsägen und zum Absaugen von grossen Mengen von Mineralstäuben
im Trockeneinsatz mit Hilti Diamantschleifern, Trennschleifern, Bohrhämmern und Trockenbohr-
kronen geeignet.
Des weiteren kann das Gerät für das Aufsaugen von flüssigem Sauggut eingesetzt werden.
Er ist für das Absaugen von mineralischem Bohrschlamm geeignet.
Das Gerät (VC 20‑UM, VC 40‑UM) ist geeignet für das Auf‑/ Absaugen von trockenen, nicht
brennbaren Stäuben, Flüssigkeiten, Holzspänen und gefährlichen Stäuben mit Expositionsgrenz-
werten (bspw. MAK‑ oder AGW‑Werte) ≧0,1 mg/m³ (Staubklasse M). Je nach Gefährlichkeit der
auf‑/ abzusaugenden Stäube muss das Gerät mit geeigneten Filtern ausgerüstet sein.
Mit dem VC 20‑UM oder VC 40‑UM dürfen nur gesundheitsgefährdende Stoffe nach IEC 60335-
2-69 (Klasse M) aufgesaugt werden. Das Aufsaugen von allen anderen gesundheitsgefährdenden
Stoffen ist verboten.
Das Aufsaugen von Öl und flüssigen Medien mit einer Temperatur grösser 60°C ist verboten.
Beim Saugen von Stäuben mit Expositionsgrenzwerten muss eine ausreichende Luftwechselrate
im Raum vorhanden sein, wenn die Abluft des Gerätes in den Raum zurückgeführt wird (Beachten
Sie hierzu die für Sie gültigen nationalen Bestimmungen).
Das Gerät darf nicht zum Aufsaugen von explosionsgefährlichen Stoffen, glühenden oder bren-
nenden bzw. brennbaren (Ausnahme: Holzspäne) und aggressiven Stäuben (zum Beispiel Ma-
gnesium‑Aluminiumstaub usw.) und Flüssigkeiten (zum Beispiel Benzin, Lösungsmittel, Säuren,
Kühl‑ und Schmiermitteln usw.) eingesetzt werden.
Das Gerät darf nicht liegend betrieben werden.
Der VC 20 darf mit Zuladung und inklusive Sauggut maximal 37 kg wiegen.
Der VC 40 darf mit Zuladung und inklusive Sauggut maximal 55 kg wiegen.
Benutzen Sie das Gerät nicht als Leiterersatz.
Setzen Sie das Gerät nicht im stationären Dauerbetrieb, in automatischen oder halbautomatischen
Anlagen ein.
Das Bedienpersonal des Gerätes ist vor der Arbeit über die Handhabung des Gerätes, die vom
Material ausgehenden Gefahren und die sichere Entsorgung des aufgesaugten Materials zu
informieren.
Unterwasseranwendung ist verboten.
Menschen und Tiere dürfen mit diesem Gerät nicht abgesaugt werden.
Verwenden Sie zur Vermeidung elektrostatischer Effekte einen antistatischen Saugschlauch.
Dieses Gerät ist für den gewerblichen Gebrauch geeignet, zum Beispiel in Hotels, Schulen,
Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.
Gesundheitsgefährdende Werkstoffe (z.B. Asbest) dürfen nicht bearbeitet werden.
Das Arbeitsumfeld kann sein: Baustelle, Werkstatt, Renovierungen, UmbauundNeubau.
Befolgen Sie die Angaben zu Betrieb, Pflege und Instandhaltung in der Bedienungsanleitung.
Benutzen Sie, um Verletzungsgefahren zu vermeiden, nur Original Hilti Zubehör und Werkzeuge.
Vom Gerät und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem
Personal unsachgemäss behandelt oder nicht bestimmungsgemäss verwendetwerden.
Manipulationen oder Veränderungen am Gerät sind nicht erlaubt.
de
3
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

2.2 Schlauchdurchmessereinstellungen (VC 20‑UM/ VC 40‑UM)
Schlauchdurchmesser Schlauchdurchmesser-
Einstellung
∅21mm ∅21
∅27mm ∅27
∅36mm ∅36
2.3 Zum Lieferumfang der Standardausrüstung gehören:
1 Gerät inklusive Filterelement
1 Saugschlauch komplett mit Schlauch-
anschluss, Schlauchmuffe und Konu-
sadapter
1 Staubsack Kunststoff PE VC 20
1 Staubsack Papier kpl. VC 40
1 Bedienungsanleitung
2.4 Einsatz von Verlängerungskabel
Verwenden Sie nur für den Einsatzbereich zugelassene Verlängerungskabel mit ausreichendem
Querschnitt. Ansonsten kann Leistungsverlust beim Gerät und ÜberhitzungdesKabelseintre-
ten. Kontrollieren Sie das Verlängerungskabel regelmässig auf Beschädigungen. Ersetzen Sie
beschädigte Verlängerungskabel.
Empfohlene Mindestquerschnitte und max. Kabellängen für VC 20/40 im Betrieb mit einem
Elektrowerkzeug über die Gerätesteckdose:
Leiterquerschnitt 1,5 mm² 2,5 mm² 3,5 mm²
Netzspannung 110 V nicht empfohlen 25 m nicht empfohlen
Netzspannung 220‑240 V 30 m 50 m nicht empfohlen
Empfohlene Mindestquerschnitte und max. Kabellängen für VC 20/40:
Leiterquerschnitt 1,5 mm² 2,5 mm² 3,5 mm²
Netzspannung 100 V nicht empfohlen nicht empfohlen 75 m
Netzspannung 110 V 30 m 50 m nicht empfohlen
Verwenden Sie nur Verlängerungskabel, die einen Schutzleiter haben!
Verwenden Sie keine Verlängerungskabel mit 1,25 mm², 2 mm² Leiterquerschnitt.
2.5 Verlängerungskabel im Freien
Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlänge-
rungskabel.
2.6 Einsatz eines Generators oder Transformators
Dieses Gerät kann an einem Generator oder bauseitigen Transformator betrieben werden, wenn
die folgenden Bedingungen eingehalten sind: Abgabeleistung in Watt mindestens doppelte
maximale Leistung wie auf dem Typenschild des Geräts angegeben, die Betriebsspannung
muss jederzeit innerhalb +5 % und ‑15 % zur Nennspannung sein und die Frequenz muss 50
bis 60 Hz betragen, niemals über 65 Hz und es muss ein automatischer Spannungsregler mit
Anlaufverstärkung vorhanden sein.
de
4
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

Betreiben Sie am Generator/Transformator keinesfalls gleichzeitig andere Geräte. Das Ein‑ und
Ausschalten anderer Geräte kann Unterspannungs‑ und/oder Überspannungsspitzen verursa-
chen, die das Gerät beschädigen können.
2.7 Anwendungshinweise Zubehör
Zubehör Anwendungsart
Staubsack Kunststoff PE VC 20/40 mineralische Anwendungen, nass
und trocken
Staubsack Papier VC 20/ VC 40 Holzanwendungen
Filtervlies VC 20/40 trocken
Filterelement VC 20/40 vorwiegend trocken
Filterelement PES VC 20/40 nass und trocken
Saugschlauch 27 X 3,5m AS speziell für trockene Anwendung
Saugschlauch 36 mm statisch kpl. nass und trocken
Saugschlauch 36 x 5m AS speziell für trockene Anwendung
Für den VC 20‑UM und den VC 40‑UM ist 1 Zubehör (Staubsack Kunststoff oder Staubsack
Papier oder Filtervlies) zwingend zu verwenden!
3Zubehör
Ersatzteile, Werkzeug und Zubehör sind über die Hilti Vertriebskanäle erhältlich.
Bezeichnung Artikelnummer, Beschreibung
Staubsack Kunststoff PE VC 20 203854
Staubsack Kunststoff PE VC 40 203852
Staubsack Papier kpl. VC 20 203858
Staubsack Papier kpl. VC 40 203856
Filtervlies VC 20 203859
Filtervlies VC 40 203857
Filterelement VC 20/40 203862
Filterelement PES VC 20/40 203863
Saugschlauch antistatisch 27 mm mit 3,5 m 203865
Saugschlauch 36 mm statisch kpl. 203866
Saugschlauch 36 mm mit 5 m 203867
Zubehörset 203868, 1 Krümmer, 2 Verlängerungsrohre,
1 Bodendüse mit Lamellenlippen und 1 Satz
Bürsten
Schlauchanschluss
Konusadapter 203878
Schiebebügel (nur VC 40) 203870
Schiebebügel DPC 20 (nur VC 40) 203871
de
5
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

4 Technische Daten
Technische Änderungen vorbehalten!
Bemes-
sungs-
spannung
100 V 110 V 110 V 220…
240 V 220...240 V/
CH
220...240 V/
GB
Bemes-
sungsauf-
nahme
1200 W 1100 W 1100 W 1200 W 1200 W 1200 W
Anschluss-
leistung
integrierte
Geräte-
steckdose
für Elektro-
werkzeug
(falls vor-
handen)
1600 W 2400 W 1100 W 1800 W
Netzan-
schluss
(Typ)
VCTF
3 x 2.0mm²
A07 QQ‑F
3/12AWG
H07 BQ‑F
3G 1,5mm²
H07 RN‑F
3G 1.5mm²
H07 RN‑F
3G 1.5mm²
H07 RN‑F
3G 1.5mm²
Bemessungsaufnahme 1100 W 1200 W
Max. Volumenstrom (Luft)
VC 20‑U / VC 40‑U
61 l/s 61 l/s
Max. Volumenstrom (Luft)
VC 20‑UM / VC 40‑UM
135 m³/h 145 m³/h
Max. Unterdruck
VC 20‑U / VC 40‑U
23 kPA 23 kPA
Max. Unterdruck
VC 20‑UM / VC 40‑UM
18,5 kPA 22 kPA
Gerät VC20‑U/VC20‑UM VC40‑U/VC40‑UM
Netz-Frequenz 50…60 Hz 50…60 Hz
Gewicht entsprechend EPTA-
Procedure 01/2003
12,9 kg/ 13,0 kg 14,6 kg/ 14,7 kg
Abmessungen (L x B x H) 505 mm X 380 mm X 500 mm 505 mm X 380 mm X 610 mm
Netzanschlusskabel 7,5 m 7,5 m
Behältervolumen 21 l 36 l
Staubnutzmenge 23 kg 40 kg
Wassernutzvolumen 13,5 l 25 l
Saugschlauchdurchmesser
(Drehmuffe saugseitig; Gerä-
temuffe geräteseitig)
Länge 5 m: 36 mm
Länge 3,5 m: 27 mm
Länge 5 m: 36 mm
Länge 3,5 m: 27 mm
Lufttemperatur -10…+40 °C -10…+40 °C
automatische Filterreinigung
ca. alle
15 s 15 s
de
6
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

Geräte‑ und Anwendungsinformationen
Schutzklasse Schutzklasse I
Schutzart IP X4 Spritzwasser geschützt
Geräuschinformation (gemessen nach EN 60335-2-69):
Typischer A‑bewerteter Emissions-
Schalldruckpegel
71 dB (A)
Unsicherheit für die genannten Schallpegel 2,5 dB (A)
5 Sicherheitshinweise
5.1 Grundlegende Sicherheitsvermerke
a) Neben den sicherheitstechnischen Hin-
weisen in den einzelnen Kapiteln dieser
Bedienungsanleitung sind folgende Be-
stimmungen jederzeit strikt zu beachten.
b) Lesen Sie alle Hinweise! Das Nicht-
befolgen der folgenden Hinweise kann
zu elektrischem Schlag, Feuer und/oder
schwerwiegenden Verletzungen führen.
c) Bei Verwendung des Geräts in Verbin-
dung mit einem Elektrowerkzeug ist vor
Gebrauch die Bedienungsanleitung des
Elektrowerkzeugs zu lesen und alle Hin-
weise sind zu beachten.
5.2 Anforderungen an den Benutzer
a) Seien Sie aufmerksam, achten Sie dar-
auf, was Sie tun, und gehen Sie mit Ver-
nunft an die Arbeit mit dem Gerät. Benut-
zen Sie das Gerät nicht, wenn Sie müde
sind oder unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch
des Geräts kann zu ernsthaften Verletzun-
gen führen.
b) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand-
schuhe fern von sich bewegenden Tei-
len. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen
erfasst werden.

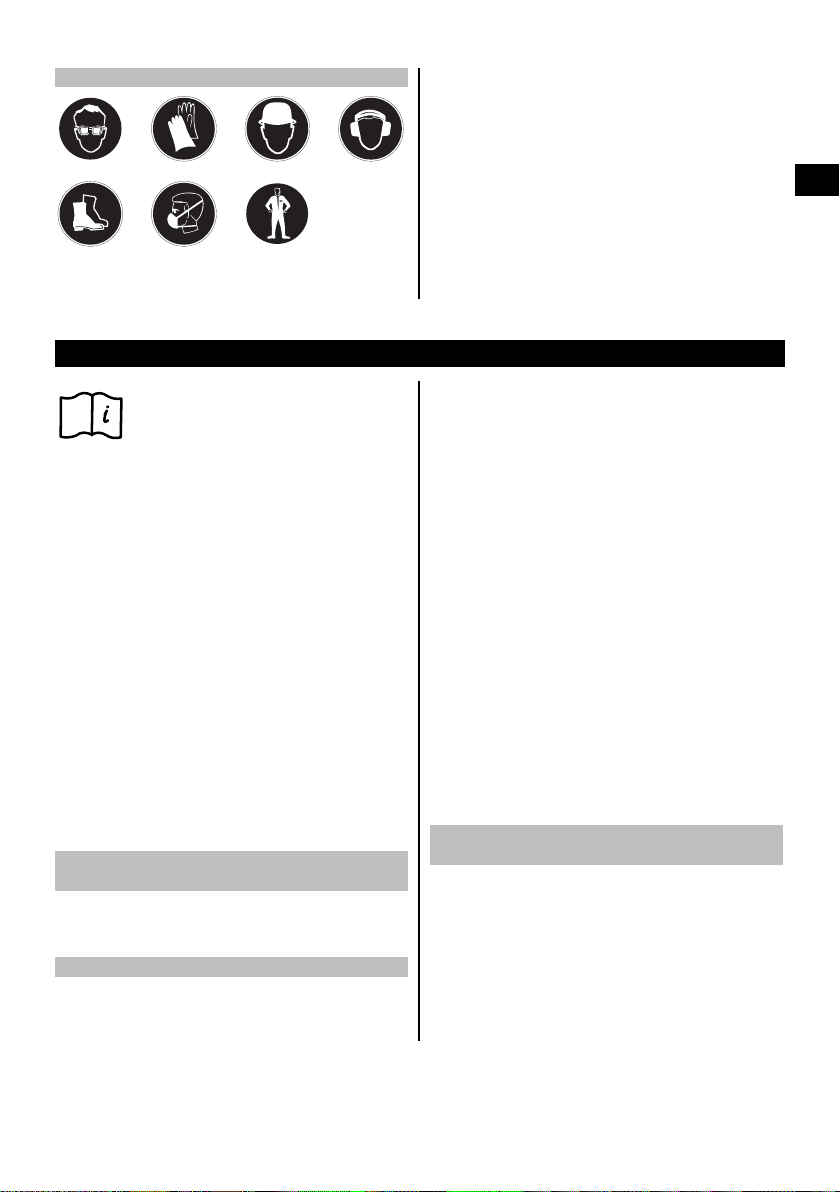

c) Tragen Sie persönliche Schutzausrüs-
tung und immer eine Schutzbrille. Das
Tragen persönlicher Schutzausrüstung,
wie Staubmaske, rutschfeste Sicherheits-
schuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Gerätes,
verringert das Risiko von Verletzungen.
d) Wenn Staubabsaug- und -
auffangeinrichtungen montiert
werden können, vergewissern Sie sich,
dass diese angeschlossen sind und
richtig verwendet werden. Verwendung
einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
e) Das Gerät ist für den professionellen Be-
nutzer bestimmt.
f) Das Gerät darf nur von autorisiertem,
eingewiesenem Personal bedient,
gewartet und instand gehalten werden.
Dieses Personal muss speziell über die
auftretenden Gefahren unterrichtet sein.
g) Sein Sie besonders aufmerksam, wenn
Sie auf Treppen arbeiten.
h) Stecken Sie nichts in Öffnungen am Ge-
rät. Arbeiten Sie nicht mit dem Gerät,
wenn Öffnungen blockiert sind. Halten
Sie diese frei von Staub, Flusen, Haaren
und allem, was den Luftfluss behindern
kann.
5.3 Sachgemässe Einrichtung der
Arbeitsplätze
a) Sorgen Sie für gute Beleuchtung des Ar-
beitsbereichs.
b) Sorgen Sie für gute Belüftung des
Arbeitsplatzes. Schlecht belüftete
Arbeitsplätze können Gesundheitsschäden
durch Staubbelastung hervorrufen.
de
7
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

c) Halten Sie Ihren Arbeitsbereich in Ord-
nung.Halten Sie das Arbeitsumfeld frei
von Gegenständen an denen Sie sich ver-
letzen könnten. Unordnung im Arbeitsbe-
reich kann Unfälle zur Folge haben.
d) Bewahren Sie unbenutzte Geräte aus-
serhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht be-
nutzen, die mit diesem nicht vertraut sind
oder diese Anweisungen nicht gelesen
haben. Geräte sind gefährlich, wenn Sie
von unerfahrenen Personen oder Personen
mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten benutzt
werden.
e) Halten Sie Kinder und andere Personen
während der Benutzung des Geräts fern.
Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
f) Arbeiten Sie mit dem Gerät nicht in ex-
plosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrogeräte erzeugen
Funken, die den Staub oder die Dämpfe
entzünden können.
g) Lassen Sie andere Personen nicht das
Gerät oder das Verlängerungskabel be-
rühren.
h) Vermeiden Sie abnormale Körperhal-
tung. Sorgen Sie für sicheren Stand und
halten Sie jederzeit das Gleichgewicht.
i) Tragen Sie rutschfestes Schuhwerk.
j) Führen Sie beim Arbeiten das Netz-,
das Verlängerungskabel und den
Absaugschlauch immer nach hinten
vom Gerät weg. Dies vermindert die
Sturzgefahr während des Arbeitens.
k) Räumen Sie nach dem Arbeiten das
Netz-, das Verlängerungskabel und
den Absaugschlauch immer weg. Dies
vermindert die Sturzgefahr.

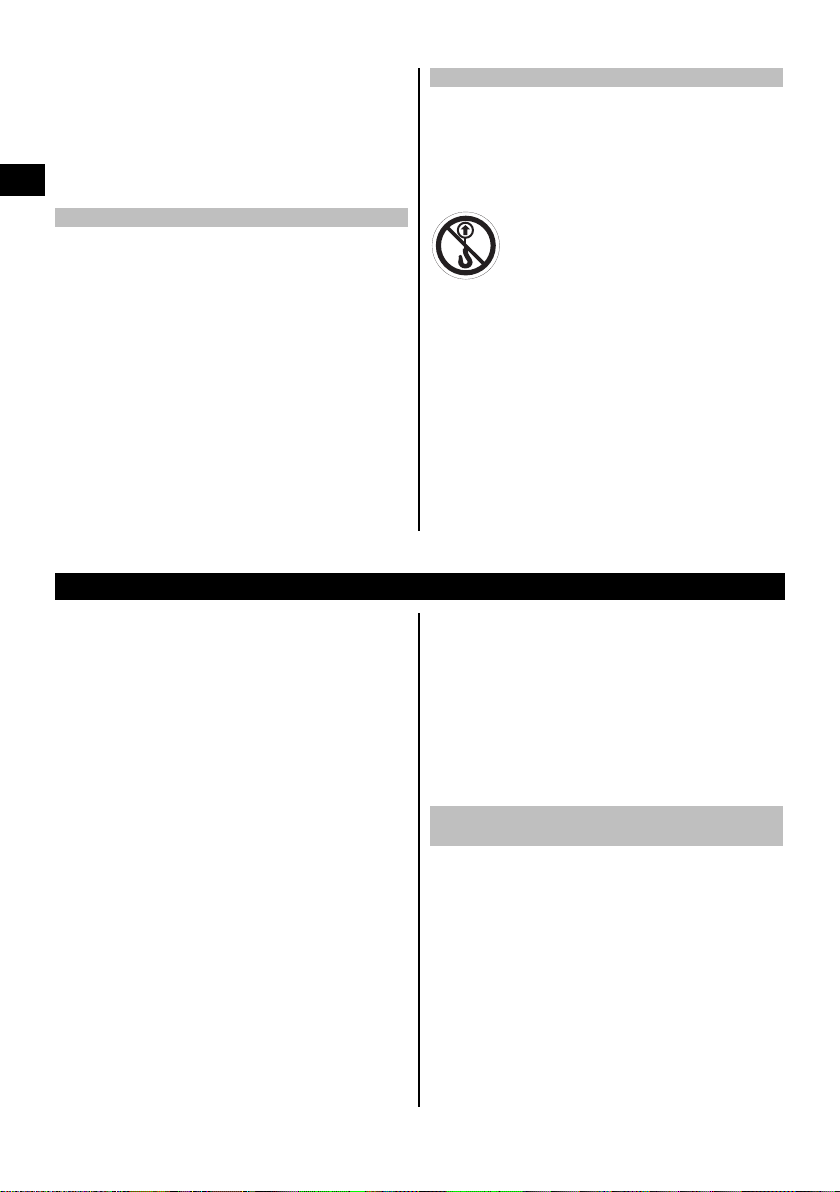

l) Transportieren Sie das Gerät nicht mit
einem Kran.
m) Vergewissern Sie sich vor dem Einste-
cken des Netzsteckers, dass das Gerät
ausgeschaltet ist.
5.4 Allgemeine Sicherheitsmassnahmen
a) Benutzen Sie das richtige Gerät. Benut-
zen Sie das Gerät nicht für solche Zwe-
cke, für die es nicht vorgesehen ist,
sondern nur bestimmungsgemäss und in
einwandfreiem Zustand.
b) Lassen Sie das Gerät nie unbeaufsichtigt.
c) Berücksichtigen Sie Umgebungsein-
flüsse. Benutzen Sie das Gerät nicht, wo
Brand- oder Explosionsgefahr besteht.
d) Das Gerät ist vor Frost zu schützen.
e) ACHTUNG - Bewahren Sie unbenutzte
Geräte sicher auf. Nicht in Gebrauch ste-
hende Geräte sollten an einem trockenen,
hochgelegenen oder abgeschlossenen Ort,
ausserhalb der Reichweite von Kindern,
aufbewahrt werden.
f) Für M-Klasse Sauger ist zu beachten,
dass bei Transport und Nicht-Gebrauch
des Gerätes das Einlassfitting mit der
Verschlussmuffe zu verschliessen ist.
g) Ziehen Sie bei Nichtgebrauch des Geräts
(während Arbeitspausen), vor Pflege und
Instandhaltung und Filterwechsel den
Netzstecker immer aus der Steckdose.
h) Schalten Sie für den Transport das Gerät
aus.
i) Überprüfen Sie das Gerät und Zubehör
auf eventuelle Beschädigungen. Vor
weiterem Gebrauch müssen Schutzvor-
richtungen oder leicht beschädigte Teile
sorgfältig auf ihre einwandfreie und be-
stimmungsgemässe Funktion überprüft
werden. Überprüfen Sie, ob bewegliche
Teile einwandfrei funktionieren und
nicht klemmen, oder ob Teile beschädigt
sind. Sämtliche Teile müssen richtig
montiert sein und alle Bedingungen
erfüllen, um den einwandfreien
Betrieb des Geräts zu gewährleisten.
Beschädigte Schutzvorrichtungen und
Teile müssen sachgemäss durch eine
anerkannte Fachwerkstatt repariert oder
ausgewechselt werden, soweit nichts
anderes in der Bedienungsanleitung
angegeben ist.
j) Überprüfen Sie den korrekten Sitz des
Filters. Stellen Sie sicher, dass der Filter
unbeschädigt ist.
k) Lassen Sie Ihr Gerät nur von qualifizier-
tem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sicher-
gestellt, dass die Sicherheit des Geräts er-
halten bleibt.
de
8
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

l) Ziehen Sie den Stecker aus der Steck-
dose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln
oder das Gerät weglegen. Diese
Vorsichtsmassnahme verhindert den
unbeabsichtigten Start des Geräts.
m) Verwenden Sie Gerät, Zubehör,
Einsatzwerkzeuge usw. entsprechend
diesen Anweisungen und so, wie
es für diesen speziellen Gerätetyp
vorgeschrieben ist. Berücksichtigen
Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der
Gebrauch von Geräten für andere als die
vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
n) Fahren Sie mit dem Staubsauger nicht
über das Netzkabel.
o) Die Wasserstandsbegrenzungsein-
richtung ist nach den Anweisungen
regelmässig mit einer Bürste zu reinigen
und auf Anzeichen einer Beschädigung
zu untersuchen.
5.5 Mechanisch
a) Befolgen Sie die Hinweise für die Pflege
und Instandhaltung.
b) Pflegen Sie das Gerät mit Sorgfalt.
Kontrollieren Sie, ob bewegliche
Geräteteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen
oder so beschädigt sind, dass die
Funktion des Geräts beeinträchtigt ist.
Lassen Sie beschädigte Teile vor dem
Einsatz des Geräts reparieren. Viele
Unfälle haben Ihre Ursache in schlecht
gewarteten Elektrogeräten.
5.6 Elektrisch
a) Der Anschlussstecker des Geräts muss
in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker ge-
meinsam mit schutzgeerdeten Geräten.
Unveränderte Stecker und passende Steck-
dosen verringern das Risiko eines elektri-
schen Schlags.
b) Stecken Sie den Stecker in eine geeig-
nete, geerdete Steckdose, welche sicher
installiert und mit allen lokalen Gegeben-
heiten abgestimmt ist.
c) Sollten Sie im Zweifel sein, ob die Steck-
dose sicher geerdet ist, lassen Sie diese
durch eine qualifizierten Elektrofachkraft
prüfen.
d) Vermeiden Sie Körperkontakt mit geer-
deten Oberflächen wie von Rohren, Hei-
zungen, Herden und Kühlschränken. Es
besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet ist.
e) Halten Sie das Gerät von Regen oder
Nässe fern. Das Eindringen von Wasser
in ein Elektrogerät erhöht das Risiko eines
elektrischen Schlags.
f) Kontrollieren Sie regelmässig die An-
schlussleitung des Geräts und lassen Sie
diese bei Beschädigung von einer Hilti
Servicestelle erneuern. Kontrollieren Sie
Verlängerungsleitungen regelmässig
und ersetzen Sie diese, wenn Sie
beschädigt sind.
g) Prüfen Sie das Gerät und Zubehör auf
ordnungsgemässen Zustand. Betreiben
Sie das Gerät und Zubehör nicht, wenn
Beschädigungen vorliegen, das System
nicht komplett ist oder Bedienungsele-
mente sich nicht einwandfrei betätigen
lassen.
h) Wird bei der Arbeit das Netz- oder Ver-
längerungskabel beschädigt, dürfen Sie
das Kabel nicht berühren. Ziehen Sie
den Netzstecker aus der Steckdose. Be-
schädigte Anschlussleitungen und Verlän-
gerungsleitungen stellen eine Gefährdung
durch elektrischen Schlag dar.
i) Die Netzanschlussleitung darf nur durch
den in der Bedienungsanleitung festge-
legten Typ ersetzt werden.
j) Beschädigte Schalter müssen beim Hilti-
Service ersetzt werden. Benutzen Sie
kein Gerät, bei dem sich der Schalter
nicht ein- und/ oder ausschalten lässt.
k) Lassen Sie Ihr Gerät nur durch eine Elek-
trofachkraft (Hilti Service) reparieren, in-
dem Originalersatzteile verwendet wer-
den, andernfalls können Unfälle für den
Benutzer entstehen.
l) Zweckentfremden Sie das Kabel nicht,
um das Gerät zu tragen, aufzuhängen
de
9
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

oder um den Stecker aus der Steckdose
zu ziehen. Halten Sie das Kabel fern von
Hitze, Öl, scharfen Kanten oder sich be-
wegenden Geräteteilen. Beschädigte oder
verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlags.
m) Wenn Sie mit einem Elektrogerät im
Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für
den Aussenbereich geeignet sind. Die
Anwendung eines für den Aussenbereich
geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlags.
n) Bei Stromunterbrechung: Gerät
ausschalten, Stecker herausziehen.
o) Verlängerungskabel mit Mehrfachsteck-
dosen und gleichzeitigem Betrieb von
mehreren Geräten sind zu vermeiden.
p) Verwenden Sie die Gerätesteckdose nur
für die in der Bedienunganleitung festge-
legten Zwecke.
q) Das Saugoberteil niemals mit Wasser ab-
spritzen: Gefahr für Personen und Gerät.
r) Kupplungen von Netz-, Verlängerungs-
oder Geräteanschlusskabeln müssen
spritzwassergeschützt sein.
s) Netzanschlussleitungen nur direkt am
Stecker ausziehen (nicht durch Ziehen
oder Zerren an der Anschlussleitung).
t) Ziehen Sie den Sauger niemals am Netz-
kabel in eine andere Arbeitsposition.
u) Betreiben Sie das Gerät nie in
verschmutztem oder nassem Zustand.
An der Geräteoberfläche haftender
Staub, vor allem von leitfähigen
Materialien, oder Feuchtigkeit können
unter ungünstigen Bedingungen zu
elektrischem Schlag führen. Lassen
Sie daher, vor allem wenn häufig
leitfähige Materialien bearbeitet werden,
verschmutzte Geräte in regelmässigen
Abständen vom Hilti Service überprüfen.
v) Vergewissern Sie sich, dass das Kabel
nicht in Pfützen liegt.
w) Benutzen Sie die Steckdose oder Zube-
hör nicht mit nassen Händen.
5.7 Sauggut
a) Gesundheitsgefährliche, brennbare
und/ oder explosive Stäube dürfen
nicht gesaugt werden (Magnesium-
Aluminiumstaub usw.).
b) Das Gerät in Staubklasse M ist geeignet für
das Auf-/ Absaugen von trockenen, nicht
brennbaren Stäuben, Holzspänen und ge-
fährlichen Stäuben mit Expositionsgrenz-
werten ≧0,1mg/m³. Je nach Gefährlichkeit
der auf-/ abzusaugenden Stäube muss
das Gerät mit geeigneten Filtern ausge-
rüstet werden.
c) Brennbare, explosive, aggressive
Flüssigkeiten dürfen nicht gesaugt
werden (Kühl‑ und Schmiermittel,
Benzin, Lösungsmittel, Säure (pH<5),
Laugen (pH>12,5)usw.)
d) Gerät sofort ausschalten, bei Austritt von
Schaum oder Flüssigkeiten.
e) Vermeiden Sie den Kontakt mit basi-
schen oder sauren Flüssigkeiten. Bei zu-
fälligem Kontakt mit Wasser abspülen.
Kommt die Flüssigkeit in die Augen, spü-
len Sie diese mit viel Wasser aus und
nehmen Sie zusätzlich ärztliche Hilfe in
Anspruch.
f) Tragen Sie beim Aufsaugen von heis-
sem Sauggut bis max. 60°C Schutzhand-
schuhe.
g) Saugen Sie keine Gegenstände ein, die
durch den Staubsack zu Verletzungen
führen können (zum Beispiel spitzes oder
scharfkantiges Sauggut).
5.8 Thermisch
Heisse Materialien >60°C dürfen nicht ge-
saugt werden (glimmende Zigarette, heisse
Asche usw.).
de
10
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

5.9 Persönliche Schutzausrüstung
a) DerBenutzerunddiesichinder
Nähe aufhaltenden Personen müssen
während dem Einsatz und der
Wartung des Geräts eine geeignete
Schutzbrille, Schutzhelm, Gehörschutz,
Schutzhandschuhe, Sicherheitsschuhe
und einen Atemschutz (P2) benutzen.
b) Tragen Sie, beim Arbeiten mit minera-
lischem Bohrschlamm Schutzkleidung
und vermeiden Sie den Hautkontakt
(pH>9 ätzend)
6 Inbetriebnahme
VORSICHT
Die Netzspannung muss mit der Angabe auf
dem Typenschild übereinstimmen. Das Ge-
rät darf nicht an das Netz angeschlossen
sein.
GEFAHR
Schliessen Sie das Gerät nur an eine ord-
nungsgemäss geerdete Stromquelle an.
VORSICHT
Sorgen Sie jederzeit für einen sicheren
Stand des Saugers durch Betätigung der
Radbremsen.
VORSICHT
Achten Sie beim Aufsetzen des Saugerkop-
fes darauf, dass Sie sich nicht klemmen und
das Netzkabel nicht verletzen.
6.1 Einsatz von Verlängerungskabel und
Generator oder Transformator
Siehe Kapitel "Beschreibung/ Einsatz von Ver-
längerungskabel".

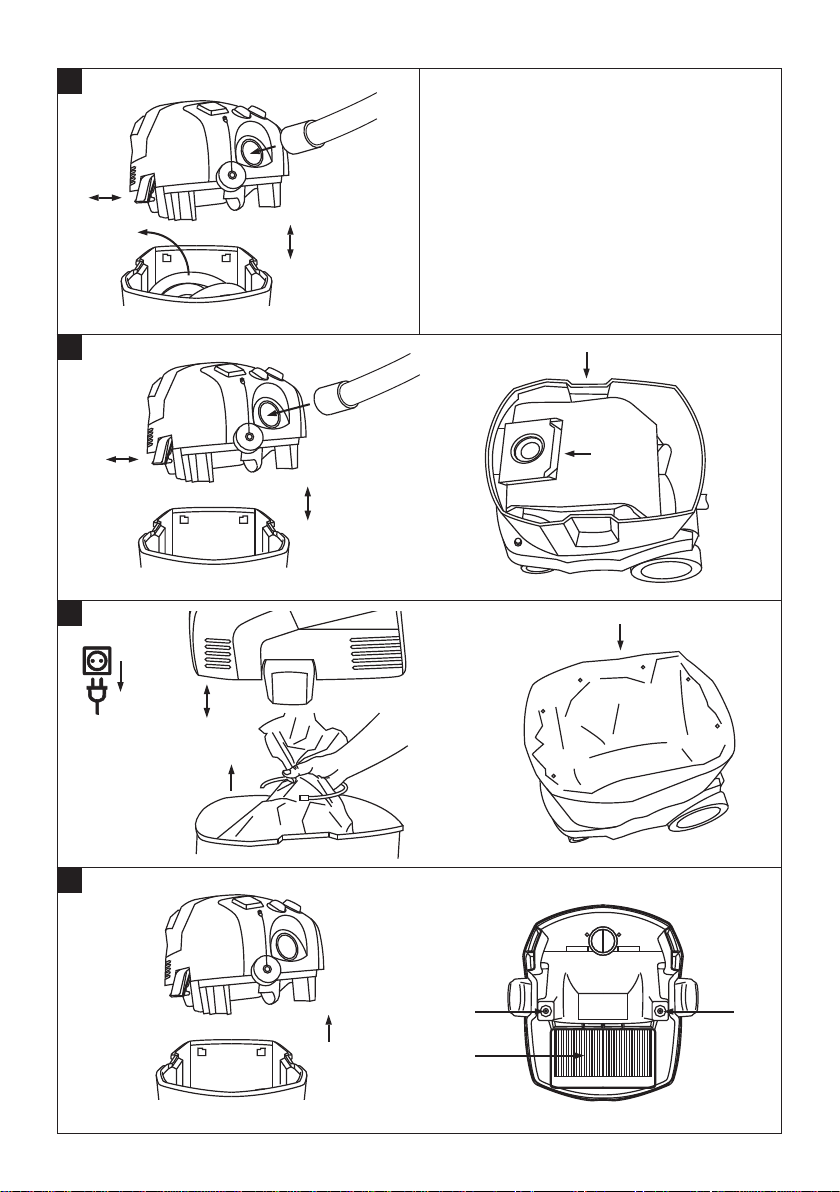

6.2 Erste Inbetriebnahme 2
1. Öffnen Sie die zwei Verschlussklammern.
2. Heben Sie den Saugerkopf vom Schmutz-
behälter ab.
3. Entnehmen Sie die Zubehörteile aus dem
Schmutzbehälter und der Verpackung.
HINWEIS Zum Aufsaugen von Stäuben mit
Expositionsgrenzwerten von ≧0,1mg/m³
verwenden Sie die M-Klasse Ausführung.
Filtervlies oder Staubsack (Kunststoff)
für mineralische Stäube oder Staubsack
Papier für Holzspäne nach Anleitung in
den Behälter einlegen.
HINWEIS Zum Aufsaugen von ungefährli-
chen Stäuben: Staubsack Kunststoff nach
Anleitung (Anleitung aufgedruckt) in den
Behälter einlegen.
4. Setzen Sie den Saugerkopf auf den
Schmutzbehälter.
5. Schliessen Sie die zwei Verschlussklam-
mern.
6. Vergewissern Sie sich, dass der Sauger-
kopf richtig montiert und verriegelt ist.
7. Schliessen Sie den Saugschlauch an das
Gerät an.
6.2.1 Staubsack Papier einlegen für
Saugen von Holzspänen 3
1. Öffnen Sie die zwei Verschlussklammern.
2. Heben Sie den Saugerkopf vom Schmutz-
behälter ab.
3. Legen Sie den neuen Staubsack Papier in
den Schmutzbehälter.
4. Setzen Sie den Saugerkopf auf den
Schmutzbehälter.
de
11
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

5. Schliessen Sie die zwei Verschlussklam-
mern.
6. Vergewissern Sie sich, dass der Sauger-
kopf richtig montiert und verriegelt ist.
7. Schliessen Sie den Saugschlauch an das
Gerät an.
6.3 Power Conditioner
VORSICHT
Achten Sie beim Einsetzen des Power Con-
ditioners in das U-Profil des Schiebebügels
darauf, dass die Steckdose nach oben zeigt
und die Feder einrastet.
VORSICHT
EntfernenSie,umVerletzungenzuvermei-
den, vor der Entleerung des Saugguts und
vor dem Transport des Saugers den Power
Conditioner und loses Werkzeug aus der
Halterung.
6.4 Transport
GEFAHR
Für M-Klasse Sauger ist zu beachten, dass
bei Transport und Nicht-Gebrauch des Ge-
rätes das Einlassfitting mit der Verschluss-
muffe zu verschliessen ist.
GEFAHR
Das Gerät darf nur bei absolutem Stillstand
transportiert werden.
Das volle Gerät darf nicht getragen werden.
Entleeren Sie das Gerät, bevor es an einen
anderen Standort getragen werden soll.
Nach dem Aufsaugen von Wasser das Gerät
nicht kippen oder liegend transportieren.
Zum Transport können Sie mit Hilfe des Konu-
sadapters die beiden Schlauchenden zusam-
menstecken.
7 Bedienung
WARNUNG
Für M-Klasse Sauger ist zu beachten: Bevor
das Gerät aus einem mit gefährlichen Stof-
fen belasteten Gebiet entfernt wird, saugen
Sie das Äussere des Geräts ab, wischen es
sauber ab oder verpacken Sie das Gerät
dicht. Alle Maschinenteile müssen als ver-
unreinigt angesehen werden, wenn sie aus
dem gefährlichen Bereich genommen wer-
den, und geeignete Massnahmen müssen
ergriffen werden, um eine Staubverteilung
zu vermeiden.
WARNUNG
Im Notfall (z.B. Filterdurchbruch) Gerät aus-
schalten, vom Netz trennen und vor weiterer
Verwendung durch Fachpersonal überprü-
fen lassen.
VORSICHT
Für M-Klasse Sauger ist zu beachten:
ACHTUNG: Dieses Gerät enthält gesund-
heitsschädlichen Staub. Leerungs‑ und
Wartungsvorgänge, einschließlich der
Beseitigung der Staubsammelbehälter,
dürfen nur von Fachleuten durchgeführt
werden, die entsprechende Schutzausrüs-
tung tragen. Nicht ohne das vollständige
Filtrationssystem betreiben.
VORSICHT
Sorgen Sie jederzeit für einen sicheren
Stand des Saugers durch Betätigung der
Radbremsen.
7.1 Schlauchdurchmessereinstellung
(VC20‑UM/VC40‑UM)
Stimmen Sie zum Auf-/ Absaugen von tro-
ckenen, nicht brennbaren Stäuben mit Expo-
sitionsgrenzwerten und von Holzspänen den
Saugschlauch-Durchmesser mit der Stellung
des Schalters für die Schlauchdurchmesser-
Einstellung ab.
Siehe Kapitel: 2.2 Schlauchdurchmesserein-
stellungen (VC 20‑UM/ VC 40‑UM)
de
12
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

7.2 Betrieb ohne Benutzung der
Gerätesteckdose
HINWEIS
Vergewissern Sie sich vor dem Einstecken
des Netzsteckers in die Steckdose, dass das
Gerät ausgeschaltet ist (Geräteschalterstellung
"OFF").
1. Stecken Sie den Netzstecker in die Steck-
dose.
2. Drehen Sie den Geräteschalter auf Stellung
"ON".
7.3 Betrieb mit Benutzung der
Gerätesteckdose
GEFAHR
Die Steckdose ist nur zum direkten Anschluss
von Elektrowerkzeugen an den Sauger be-
stimmt.
HINWEIS
Vergewissern Sie sich vor dem Einstecken des
Netzsteckers in die Steckdose, dass das Elek-
trowerkzeug ausgeschaltet ist.
HINWEIS
Bei an der Gerätesteckdose angeschlossenen
Elektrowerkzeugen sind deren Bedienungsan-
leitung und die darin enthaltenen Sicherheits-
hinweise zu beachten.
HINWEIS
Überprüfen Sie, ob die maximale Leis-
tungsaufnahme des anzuschliessenden
Elektrowerkzeugs unterhalb der zulässigen
maximalen Gerätesteckdosenleistung (Tabelle
"Technische Daten" und Aufdruck auf der
Gerätesteckdose) liegt.
1. Ziehen Sie den Netzstecker des Geräts aus
der Steckdose.
2. Stecken Sie den Netzstecker des Elektro-
werkzeugs in die Gerätesteckdose.
3. Stecken Sie den Netzstecker des Geräts in
die Steckdose.
4. Drehen Sie den Geräteschalter auf Stellung
"AUTO".
5. Schalten Sie das Elektrowerkzeug ein.
HINWEIS Nach dem Ausschalten des
Elektrowerkzeugs läuft das Gerät noch
einen kurzen Moment nach, damit der
im Saugschlauch befindliche Staub
abgesaugt wird.
7.4 Trockene Stäube saugen
HINWEIS
Vor dem Absaugen von trockenen Stäuben und
besonders mineralischen Stäuben ist zu be-
achten, dass immer der richtige Staubsack im
Behälter eingelegt ist (Hilti Zubehör). Das auf-
gesaugte Material ist dann einfach und sauber
zu entsorgen.
VORSICHT
Das Sauggut muss gemäss den gesetzli-
chen Bestimmungen entsorgt werden.
VORSICHT
Saugen Sie nie ohne Filterelement.
VORSICHT
Achten Sie beim Aufsetzen des Saugerkop-
fes darauf, dass Sie sich nicht klemmen und
das Netzkabel nicht verletzen.
Es ist darauf zu achten, dass das Filterelement
trocken ist. Ein feuchtes Filterelement setzt sich
schnell zu, wenn trockene Stoffe aufgesaugt
werden. Aus diesem Grund sollte das Filterele-
ment vor dem Trockensaugen ausgewaschen
und getrocknet oder durch ein trockenes Filte-
relement ersetzt werden.
7.4.1 Staubsack Papier/ Filtervlies
wechseln
GEFAHR
Vergewissern Sie sich, das keine Gegen-
stände den Sack durchstossen haben, an
denen Sie sich verletzen können.
VORSICHT
Das Sauggut muss gemäss den gesetzli-
chen Bestimmungen entsorgt werden.
de
13
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

1. Ziehen Sie den Netzstecker aus der Steck-
dose.
2. Öffnen Sie die zwei Verschlussklammern.
3. Heben Sie den Saugerkopf vom Schmutz-
behälter ab.
4. Trennen Sie beim Staubsack Papier die Fil-
tersackmuffe vorsichtig vom Adapter bzw.
nehmen Sie das Filtervlies ab.
5. Schliessen Sie die Filtersackmuffe mit dem
Schieber bzw. das Filtervlies mit dem De-
ckel.
6. Reinigen Sie den Schmutzbehälter mit ei-
nem Tuch.
7. Befestigen Sie einen neuen Staubsack/ Fil-
tervlies im Schmutzbehälter.
8. Setzen Sie den Saugerkopf auf den
Schmutzbehälter.
9. Schliessen Sie die zwei Verschlussklam-
mern.
7.4.2 Staubsack Kunststoff wechseln 4
VORSICHT
Das Sauggut muss gemäss den gesetzli-
chen Bestimmungen entsorgt werden.
1. Ziehen Sie den Netzstecker aus der Steck-
dose.
2. Öffnen Sie die zwei Verschlussklammern.
3. Heben Sie den Saugerkopf vom Schmutz-
behälter ab.
4. Verschliessen Sie den Staubsack Kunst-
stoff mit einem Kabelbinder unterhalb der
eingestanzten Löcher.
5. Entnehmen Sie den Staubsack Kunststoff.
6. Reinigen Sie den Schmutzbehälter mit ei-
nem Tuch.
7. Befestigen Sie einen neuen Staubsack
Kunststoff (Anleitung aufgedruckt) im
Schmutzbehälter.
8. Setzen Sie den Saugerkopf auf den
Schmutzbehälter.
9. Schliessen Sie die zwei Verschlussklam-
mern.
7.5 Flüssigkeiten saugen
VORSICHT
Saugen Sie nie ohne Filterelement.
7.5.1 Vor dem Absaugen von Flüssigkeiten
1. Nehmen Sie den Staubsack aus dem
Schmutzbehälter.
2. Prüfen Sie die Elektroden der Füllstands-
überwachung auf Verschmutzung und rei-
nigen Sie diese bei Verunreinigungen mit
einer Bürste.
7.5.2 Während dem Absaugen von
Flüssigkeiten
Verwenden Sie nach Möglichkeit eine separa-
tes Filterelement für die Nassanwendung.
HINWEIS
Verwenden Sie nach Möglichkeit das Hilti PES
Filterelement.
Beenden Sie bei Schaumentwicklung die Arbeit
sofort und entleeren Sie den Behälter.
Bei Erreichen des maximalen Flüssigkeitsstan-
des schaltet das Gerät automatisch ab.
7.5.3 Nach dem Absaugen von
Flüssigkeiten 5
1. Öffnen Sie die zwei Verschlussklammern.
2. Heben Sie den Saugerkopf vom Schmutz-
behälter ab.
3. Entleeren Sie den Behälter und säubern Sie
den Behälter mit einem Wasserschlauch,
die Elektroden mit einer Bürste und das
Filterelement nach vorherigem Trocknen
durchAbstreifenmitderHand.
4. Stellen Sie den Saugkopf getrennt vom
Behälter ab, damit das Filterelement und
der Behälter trocknen können.
7.6 Akustisches Signal (VC 20‑UM/
VC 40‑UM)
Fällt die Luftgeschwindigkeit im Saugschlauch
unter 20m/s, ertönt aus Sicherheitsgründen ein
akustisches Warnsignal. Ursachen siehe Kapi-
tel Fehlersuche.
7.7 Nach der Arbeit
1. Schalten Sie das Elektrowerkzeug aus.
2. Drehen Sie den Geräteschalter auf "OFF".
3. Ziehen Sie den Netzstecker aus der Steck-
dose.
4. Rollen Sie die Anschlussleitung auf und
hängen Sie sie am Kabelhaken auf.
5. Entleeren Sie den Behälter und reinigen
Sie das Gerät durch Abwischen mit einem
feuchten Tuch.
6. Rollen Sie den Schlauch auf.
de
14
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

7. Stellen Sie das Gerät, geschützt gegen
unbefugte Benutzung, in einem trockenen
Raum ab.
7.8 Entleeren des Schmutzbehälters
VORSICHT
EntfernenSie,umVerletzungenzuvermei-
den, vor der Entleerung des Saugguts und
vor dem Transport des Saugers den Power
Conditioner und loses Werkzeug aus der
Halterung.
7.8.1 Schmutzbehälter entleeren bei
trockenen Stäuben
7.8.1.1 Vor dem Entleeren des
Schmutzbehälters sind folgende
Arbeitsschritte zu erledigen:
1. Ziehen Sie den Netzstecker aus der Steck-
dose.
2. Heben Sie den Saugerkopf vom Schmutz-
behälter ab und stellen ihn auf einen ebe-
nen Untergrund ab.
7.8.1.2 Nach dem Entleeren des
Schmutzbehälters sind folgende
Arbeitsschritte zu erledigen:
VORSICHT
Achten Sie beim Aufsetzen des Saugerkop-
fes darauf, dass Sie sich nicht klemmen und
das Netzkabel nicht verletzen.
Setzen Sie den Saugerkopf auf den
Schmutzbehälter und schliessen Sie die zwei
Verschlussklammern.
7.8.2 Schmutzbehälter ohne Staubsack
entleeren (bei Flüssigkeiten)
HINWEIS
Das Sauggut muss gemäss den gesetzlichen
Bestimmungen entsorgt werden.
1. Entleeren Sie den Schmutzbehälter unter
Benutzung der vorgesehenen Griffmulden
durch auskippen.
2. Reinigen Sie den Rand des Schmutzbehäl-
ters mit einem feuchten Tuch.
8 Pflege und Instandhaltung
VORSICHT
Für M-Klasse Sauger ist zu beachten:
ACHTUNG: Dieses Gerät enthält gesund-
heitsschädlichen Staub. Leerungs‑ und
Wartungsvorgänge, einschließlich der
Beseitigung der Staubsammelbehälter,
dürfen nur von Fachleuten durchgeführt
werden, die entsprechende Schutzausrüs-
tung tragen. Nicht ohne das vollständige
Filtrationssystem betreiben.
8.1 Automatische Filterelementreinigung
HINWEIS
Das Filterelement zum Reinigen nicht gegen
harte Gegenstände klopfen oder mit harten be-
ziehungsweise spitzen Gegenstände bearbei-
ten. Dadurch sinkt die Lebensdauer des Filter-
elementes.
HINWEIS
Das Filterelement darf nicht mit einem Luft-
druckreiniger gereinigt werden. Dies kann zu
Rissen im Filtermaterial führen.
HINWEIS
Das Filterelement ist ein Verschleissteil. Es
sollte mindestens halbjährlich, bei intensiver
Nutzung des Gerätes jedoch öfter ersetzt wer-
den.
Das Gerät verfügt über eine automatische Fil-
terelementreinigung, um das Filterelement wei-
testgehend von anhaftendem Staub zu be-
freien.
Das Filterelement wird durch einen Luftstoss
(pulsierendes Geräusch) automatisch gereinigt.
HINWEIS
Die Filterelementreinigung funktioniert nur bei
angeschlossenem Saugschlauch.
8.2 Filterelement wechseln
VORSICHT
Saugen Sie nie ohne Filterelement.
de
15
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02

8.2.1 Filterelement demontieren 6
1. Ziehen Sie den Netzstecker aus der Steck-
dose.
2. Öffnen Sie die Verschlussklammer für die
Filterabdeckung.
3. Öffnen Sie die Filterabdeckung.
4. Entnehmen Sie vorsichtig das Filterelement
an den in der Halterung vorhandenen Griff-
mulden.
8.2.2 Filterelement montieren 7
1. Reinigen Sie die Dichtungsfläche mit einem
Tuch.
2. Setzen Sie das neue Filterelement ein.
3. Schliessen Sie die Filterabdeckung, indem
Sie die Deckelarretierung nach vorne klap-
pen.
4. Schliessen Sie die Verschlussklammer für
die Filterabdeckung.
8.3 Gerät öffnen für Prüftätigkeiten
1. Betätigen Sie die Radbremsen.
2. Ziehen Sie den Netzstecker aus der Steck-
dose.
3. Öffnen Sie die zwei Verschlusskammern.
4. Heben Sie den Saugerkopf vom Schmutz-
behälter ab und stellen ihn auf einen ebe-
nen Untergrund ab.
8.4 Füllstandsüberwachung prüfen
Prüfen Sie die Abschaltkontakte auf
Verschmutzungen und reinigen Sie diese
gegebenenfalls mit einer Bürste.
8.5 Gerät schliessen
VORSICHT
Achten Sie beim Aufsetzen des Saugerkop-
fes darauf, dass Sie sich nicht klemmen und
das Netzkabel nicht verletzen.
1. Prüfen Sie die Dichtung am Saugerkopf
auf Verschmutzung und reinigen Sie diese
gegebenenfalls mit einem Tuch.
2. Setzen Sie den Saugerkopf auf den
Schmutzbehälter.
3. Schliessen Sie die beiden Verschlussklam-
mern.
8.6 Pflege des Geräts
VORSICHT
Ziehen Sie den Netzstecker aus der Steck-
dose.
Betreiben Sie das Gerät nie mit verstopften
Lüftungsschlitzen! Reinigen Sie die Lüftungs-
schlitze vorsichtig mit einer trockenen Bürste.
Reinigen Sie die Geräteaussenseite regelmäs-
sig mit einem Putzlappen. Verwenden Sie kein
Sprühgerät, Hochdruckreiniger, Dampfstrahl-
gerät oder fliessendes Wasser zur Reinigung!
Die elektrische Sicherheit des Geräts kann da-
durch gefährdet werden. Halten Sie die Griff-
partien am Gerät immer frei von Öl und Fett.
Verwenden Sie keine silikonhaltigen Pflegemit-
tel.
Für die M-Klasse Sauger ist zu beachten: Zur
Wartung und Reinigung muss das Gerät so
behandelt werden, dass keine Gefahr für das
Wartungspersonal und andere Personen ent-
steht. Wenden Sie gefilterte Zwangsentlüftung
an. Tragen Sie Schutzkleidung. Reinigen Sie
den Wartungsbereich so, dass keine gefährli-
chen Stoffe in die Umgebung gelangen.
Bevor das Gerät aus dem mit gefährlichen Stof-
fen belasteten Gebiet entfernt wird, saugen Sie
dasÄusseredesGerätsab,wischenessauber
ab oder verpacken Sie das Gerät dicht. Vermei-
den Sie dabei die Verteilung der abgelagerten,
gefährlichen Staubes.
Bei Wartungs- und Reparaturarbeiten müssen
alle verunreinigten Teile, die nicht zufriedenstel-
lend gereinigt werden konnten in undurchlässi-
gen Beuteln verpackt werden und in Überein-
stimmung mit den für die Beseitigung gültigen
Vorschriften entsorgt werden.
Für die Sauger der M-Klasse ist mindestens
jährlich vom Hilti Service oder einer ausgebil-
deten Person eine staubtechnische Überprü-
fung durchzuführen, zum Beispiel auf Beschä-
digung des Filters, Luftdichtigkeit des Gerätes
und Funktion der Kontrolleinrichtungen.
de
16
Printed: 08.07.2013 | Doc-Nr: PUB / 5071292 / 000 / 02
