60-91 class
SCALE HELICOPTER
BODY KIT
eurocopter EC135
取扱説明書
No. 10893

1
目 次
Contents
10
9
8
7
5
4
3
2
1
11
6
12
13
14
15
コクピットの組立 ............................................................... P.2
計器盤の組立 ....................................................................... P.3
座席の組立 ........................................................................... P.4
アクセサリーの取付 -1 ....................................................... P.4
トップカバーの取付 ........................................................... P.5
スキッドの組立 ................................................................... P.6
テールパイプの取付 ........................................................... P.7
アクセサリーの取付 -2 ....................................................... P.8
ウインドウの取付 ............................................................... P.9
ドアの取付 ........................................................................... P.10
塗装について ....................................................................... P.10
フェネストロンの取付 ....................................................... P.11〜12
受信機・バッテリーの取付 ............................................... P.13
メインフレーム・スキッドの取付 ................................... P.14
ローターヘッド・トップカバーの取付 ........................... P.15
デカールの貼付 ................................................................... P.16
データシート ........................................................................... P.17
補修パーツについて ............................................................... P.18
パーツリスト ........................................................................... P.19〜22
Cockpitassembly ................................................................ P.2
Dashboardassembly........................................................... P.3
Sheetassembly .................................................................... P.4
Attachingtheaccessories-1................................................ P.4
Attachingthetopcover....................................................... P.5
Skidassembly ...................................................................... P.6
Attachingthetailpipe ......................................................... P.7
Attachingtheaccessories-2................................................ P.8
Attachingthewindows........................................................ P.9
Attachingthedoors............................................................. P.10
Painting................................................................................. P.10
Attachingthefenestron ...................................................... P.11〜12
Attachingthereceiverandthebattery.............................. P.13
Attachingthemainframeandtheskid ............................. P.14
Attachingtherotorheadandthetopcover...................... P.15
Affixingthedecals............................................................... P.16
Datasheet................................................................................. P.17
Repairparts .............................................................................. P.18
Partslist.................................................................................... P.19〜22
10
9
8
7
5
4
3
2
1
11
6
12
13
14
15
16
16

2
1コクピットの組立
Cockpitassembly
① 胴枠にフロア部分を固定するためのベニヤ板をエポ
キシ接着剤で貼り付けます。
② フロア部分になる胴枠を組み立てます。
太線の部分は、ボディと合わせながらぴったり
合う様にヤスリ等で修正します。
③ 隔壁となる胴枠はこの位置でぴったり合う様に
外型を修正します。

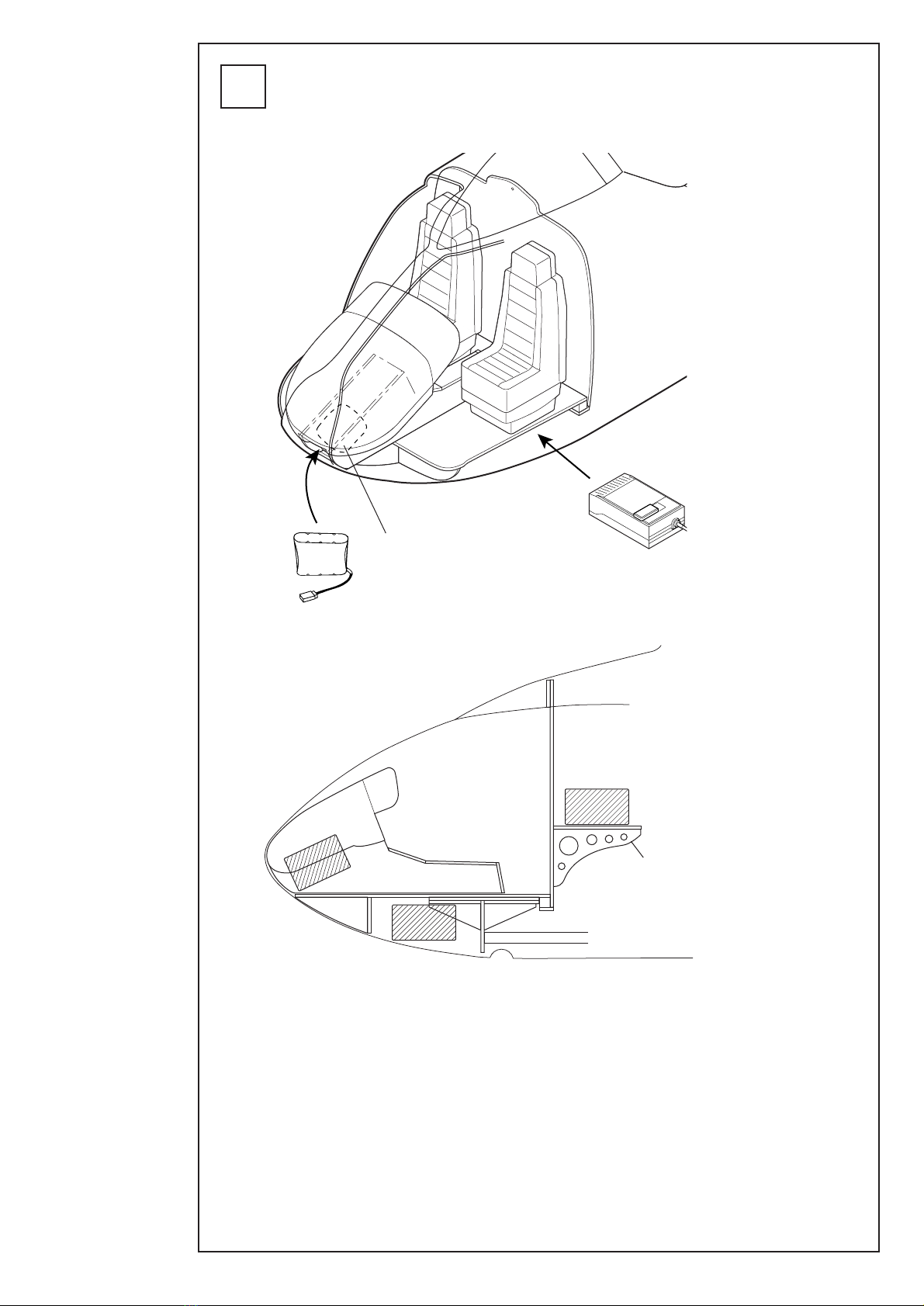

修正後、受信機台となる胴枠をエポキシ接着剤
で接着します。
④ フロアと隔壁の位置が決まったら、隔壁をネジ止めする為の胴枠を図の位置に
接着します。
接着にはエポキシ接着剤（30分以上硬化型）もしくは FRP樹脂を使用します。
⑤ 余ったプラスチック板を右図のようにカットし、図の位置に貼り付けます。P.6のイラスト
をコピーして型紙にして下さい。
⑤ Cutanyexcessplasticplateasshowninthefigureontheright,andattachintheposition
showninthefigure.Makeacopyoftheillustrationonpage6anduseitasapapertemplate.
横から見た図
Sideview
隔壁固定用胴枠
Partitionwallfixing
fuselageframe
ドアのこの線に合わせます
Alignwiththisline.
47
50
60
5
横から見た図
Sideview
受信機台
Receivermount
カットします
Cutoff
① Useepoxyadhesivetoattachtheplywoodwhichwill
fixthefloorsectiontothefuselageframe.
② Assemblethefuselageframewhichwillbethe
floorsection.
Alignthepartmarkedwiththethicklinetothe
bodyandtrimwithafilesothatitfitsperfectly.
③ Trimtheoutsidesothatthefuselageframewhichwill
bethepartitionwallfitsperfectlyatthisposition.
Aftertrimming,useepoxyadhesivetoattachthe
fuselageframewhichwillbethereceivermount.
④ Whenthepositionsofthefloorandpartitionwallaredecided,attachthefuselageframewhich
isusedtoscrewdownthepartitionwallasashowninthefigure.
Useepoxyadhesive(30minutehardeningtype)orFRPresintoattachthefuselageframe.

3
2計器盤の組立
Dashboardassembly
① ベニヤ板をエポキシ接着剤で組み立てます。
各ベニヤ板はピッタリ合う様にヤスリ等で修正します。
コクピットに合わせてみて、
よければエポキシ接着剤で接
着します。
Checktoseethatitfitswellwith
thecockpitand,ifitdoes,attach
itwithepoxyadhesive.
② ラインに沿って切り取り、瞬間接着剤で接着します。
隙間はパテなどで埋め、修正します。
10
11
6
10
11
6
③①と②を組み合わせた時に隙間が
出来ない様に図の箇所をヤスリ等
で削ります。
Useafiletoasshowninthefigure
toensurethatthereisnogapwhen
assembling①and②.
角を削る
Cutawaythecorner.
カットします
Cutoff
A
B
A
B
エポキシ
Epoxy
B
C
E
A
F
D
A
B
C
D
EF
のりしろを約2mm 残して
外周をカットします。
Cutaroundtheedges
leavinga2mmmarginfor
theadhesive.
① Assembletheplywoodwithepoxyadhesive.
Trimeachpieceofplywoodwithafilesothatthey
fitperfectly.
② Cutalongthelineandattachwithinstantadhesive.
Fillanygapswithputty.

4
3座席の組立
Sheetassembly

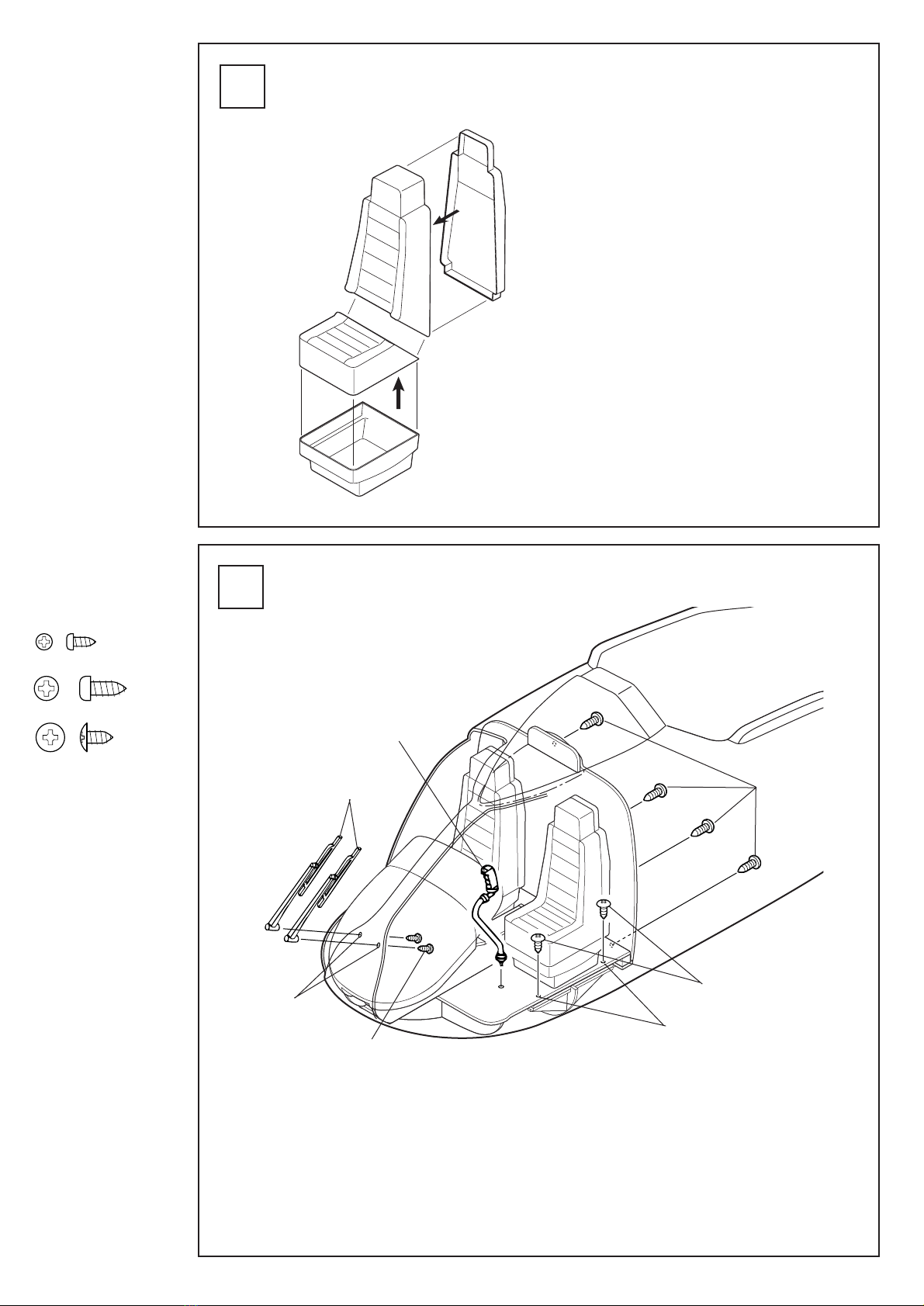

座席はラインに沿って切り取り、瞬間接着剤で
接着します。
隙間がある場合はパテなどで修正します。
2 個作ります。
Cutawaytheseatalongthelineandattachitwith
instantadhesive.Fillanygapswithputty.
Maketwoofthem.
4アクセサリーの取付 -1
Attachingtheaccessories-1
完成した各部品を一度仮組みし、操縦桿、ワイパーの取
付位置を決めます。
※各パーツ塗装後取り付けます。
座席は接着または両面テープで取り付けます。
10
11
6
ワイパー
Wiper
φ2穴あけ
Openφ 2holes.
M2×5TS
操縦桿
Controllever
M2×5TS ………………… 2
M3×8TS ………………… 4
M2.6×6トラスTS ………… 4
M2.6×6 truss TS M3×8TS
はめ込みます
Fittogether.
はめ込みます
Fittogether.
M2.6 ×6トラスTS
M2.6 ×6trussTS
φ 2下穴をあけます。
Openφ 2holes.
Temporarilyassembleallthecompletedpartsanddecide
thepositionofthecontrolleverandwipers.
※Attachthepartsafterpaintingthem.
Attachtheseatwithadhesiveordouble-sideadhesive
tape.

5
5トップカバーの取付
Attachingthetopcover
スターターシャフト用にφ10の穴をあけ
ます。（オプションのS60-IIセルフスター
ターキットを使用する場合は、穴をあけ
る必要はありません。）
Openaφ10holeforthestartershaft.(It
isnotnecessarytoopentheholewhen
usingtheoptionalS60-IIself-starterkit.)
10 × 10 ベニヤ板をボディ内側よりエポキシ
接着剤（30分以上硬化型）もしくはFRP樹脂
で貼り付けます。貼り付ける際は接着面をサ
ンドペーパーでサンディングし、アルコール
で油分をふき取ります。
Attacha10 ×10mmpieceofreinforcement
plywoodtotheinsidewithepoxy(30minute
hardeningtype).Sandthecontactsurfaceswith
sandingpaperandwipeanyoilawaywith
alcoholbeforeattaching.
53.5
120
70
90
90
補強ベニヤ ……………14
Reinforcement plywood
10
10

6
6スキッドの組立

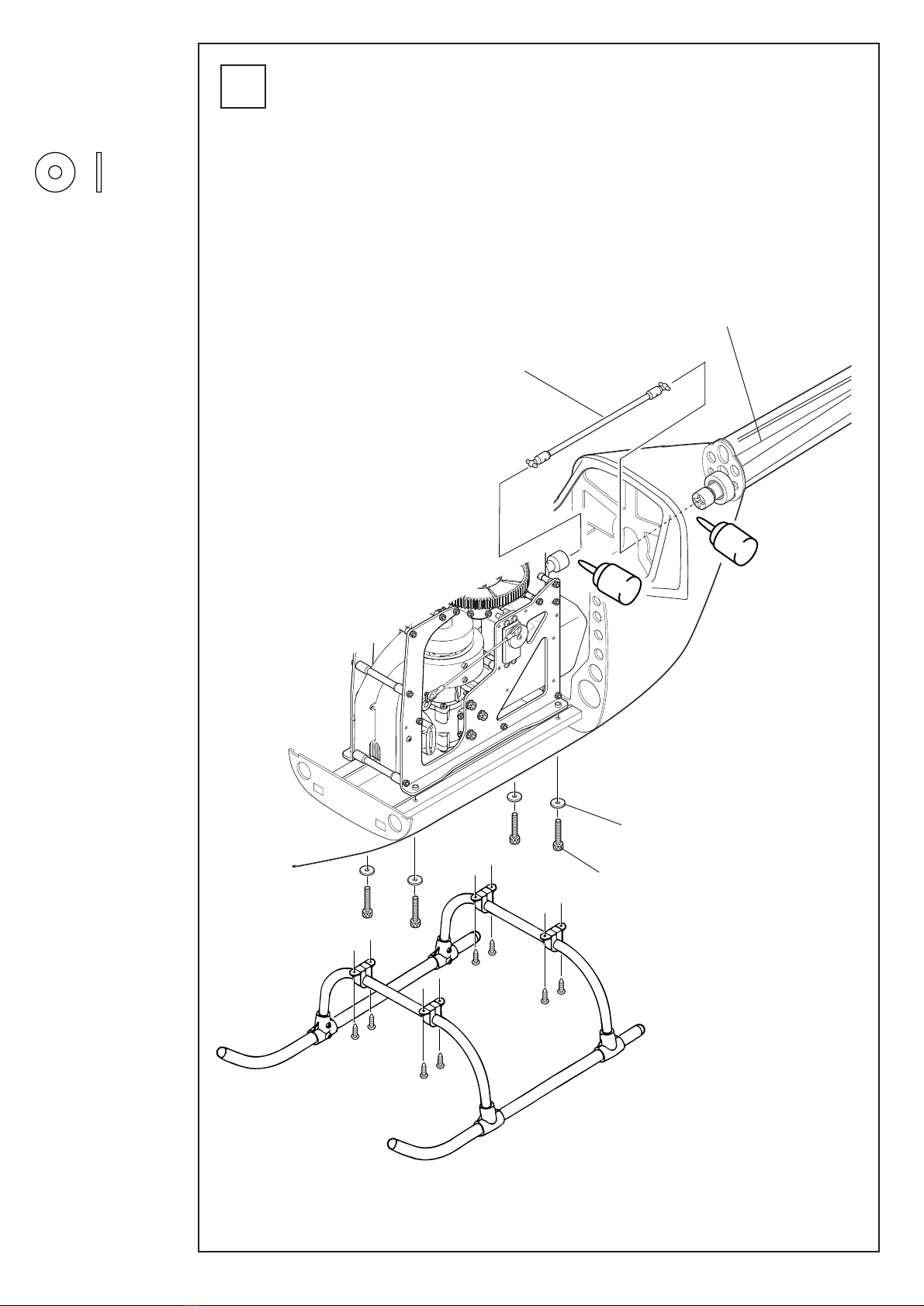

Skidassembly
組立後瞬間接着剤
を使用します。
Usecyanoacrylate
glueafter
assembling.
273 55
75
90°
90°
P
A
C
E
R
CA+
瞬間接着剤
Cyanoacrylateglue
M3×5SS …………………8
10
10
M3 ×5SS
スケール感を出すため後ろのパイプ
を10mm カットします。
Cuttherearpipe10mmfromtherear
pipetoachieveafeelingofscale.
※□コクピットの組立⑤で、コピーして使用して下さい。
※Makeacopyofthisillustrationanduseitinstep⑤onpage2.
1

7
7テールパイプの取付
Attachingthetailpipe
M3 ×18CS

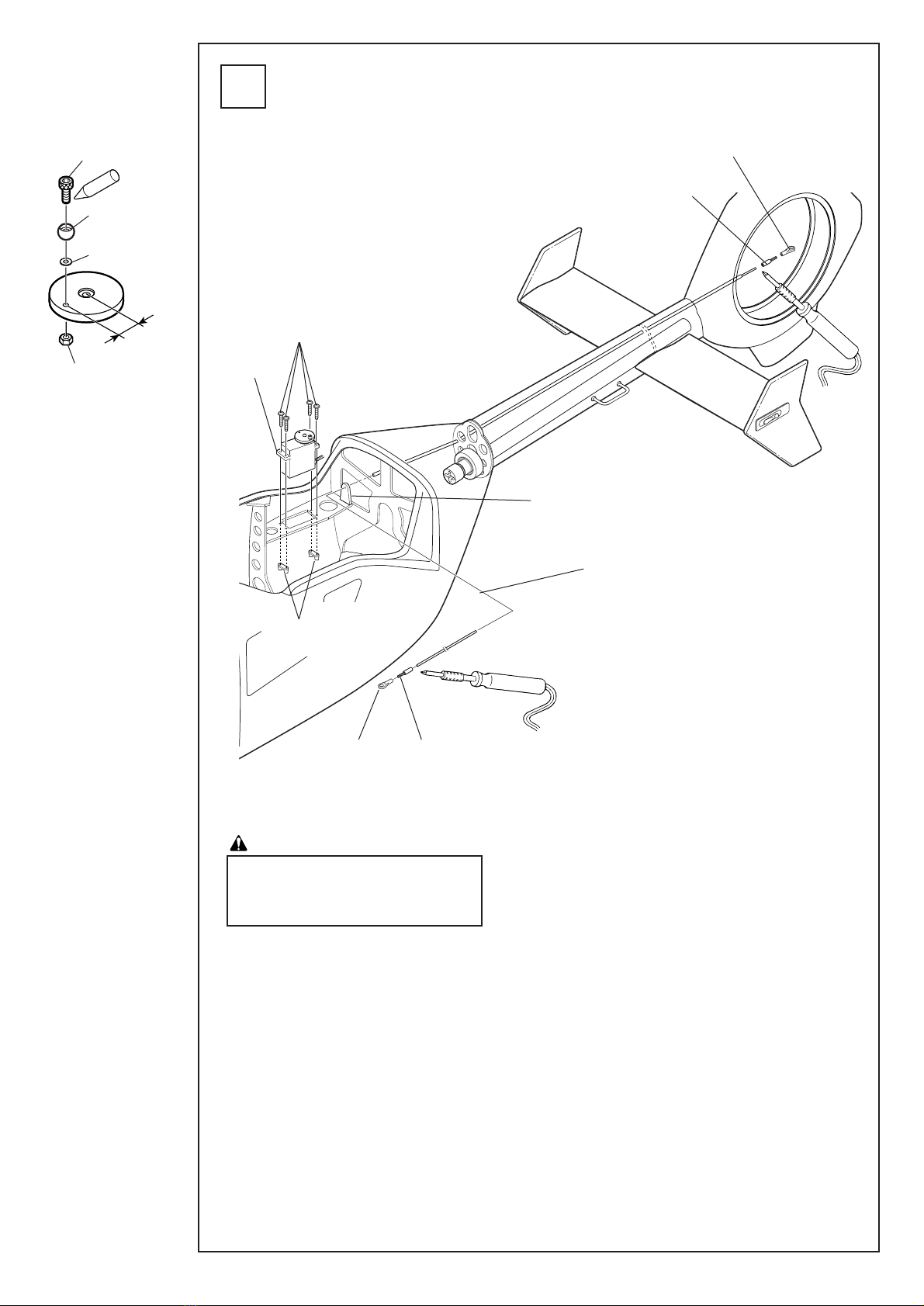

① テールドライブ ASSYL=507 のグラスパイプを下図
のようにボールジョイント側から 100mmカットし
ます。
② フレーム ASSY、テールドライブ ASSYP=198、テー
ルドライブASSYL=507、フェネストロンの仮組をし
ます。
③ テールドライブ ASSYL=507 とフェネストロンが一
直線につながる様に、テールドライブASSYL=507の
位置を決めます。
④ 位置が決まりましたら、フェネストロンケースの穴
位置に合わせてφ 2.1 の穴を両面に開けます。
⑤ テールドライブ ASSYL=507にφ20 × 30× 10バル
サリングを取付け、胴枠にエポキシ（30分以上硬化
型）で接着します。
フェネストロンとテールド
ライブASSYL=507が一直線
上になる様に調整します。
Adjustsothattheangle
mission and tail drive
assemblyL=507become
alignedwitheachother.
テールドライブ ASSYL=507
TaildriveassemblyL=507
テールドライブASSYP=198
TaildriveassemblyP=198
フレーム
Frame
① Cut100mmoftheglasspipeofthetaildriveassembly
L=507fromtheballjointsideasshownbelow.
② Temporarilyassembletheframeassembly,thetail
driveassemblyP=198,taildriveassemblyL=507and
thefenestronintothefuselage.
③ Determinethepositionofthetaildriveassembly
L=507whereitcomesintolinewiththefenestron.
④ Afterthepositionisdetermined,drill2.1mmholesto
thebothsidesinaccordancewiththoseofthe
fenestroncase.
⑤ GluethetaildriveassemblyL=507attachedwithφ
20×30×10balsaringtothefuselageframewith30
minutehardeningtypeepoxyadhesive.
φ2.1 穴開け
Drill2.1mm
holes
ヤスリ、リューター等
でカットします。
Cutwithrouter,file,etc.
φ20 ×30 ×10 バルサリング
φ20 ×30 ×10balsaring
100mm
SUS パイプを約 5mm
出して下さい。
Takeapprox.5mmof
theSUSpipeout.
ラダーコントロールパイ
プ、テールドライブパイ
プが接触しない様、フェ
ネストロンケースの穴を
広げて下さい。
Enlargetheholesizeon
thefenestroncasesoas
toavoidcontactwiththe
ruddercontrolpipesand
taildrivepipe.
SUS パイプを 610mm
にカットします。
CuttheSUSpipeto
610mm.
⑥ SUSパイプを610mmにカットし、下図の様に取り
付けます。 ⑥ CuttheSUSpipeto610mmandattachitasshown below.
グラスパイプとバルサリングの
間にバスコークを流します。
Applysiliconcaulkingbetween
theglasspipeandbalsaring.
M3×18CS ……………… 4
エポキシ
Epoxy
A
B
エポキシ
Epoxy
A
B

8
8アクセサリーの取付 -2
Attachingtheaccessories-2
○ 図の位置に排気管をエポキシ接着剤（30分以上硬化
型）で取り付けます。L、Rに注意して下さい。
○テール部にアンテナ（ピアノ線）を取り付けます。
φ2 穴をあけます
Openφ 2holes.
A
B
エポキシ
Epoxy
A
B
エポキシ
Epoxy
L
R
A
B
エポキシ
Epoxy
約20mm
Approx.20mm
○ Useepoxyadhesive(30minutehardeningtype)to
attachtheexhaustpipeattheplaceshowninthe
figure.Ensurethattheleftandrightsidesare
attachedinthecorrectplaces.
○Attachtheantenna(pianowire)tothetailsection.

9
9ウインドウの取付
Attachingthewindows

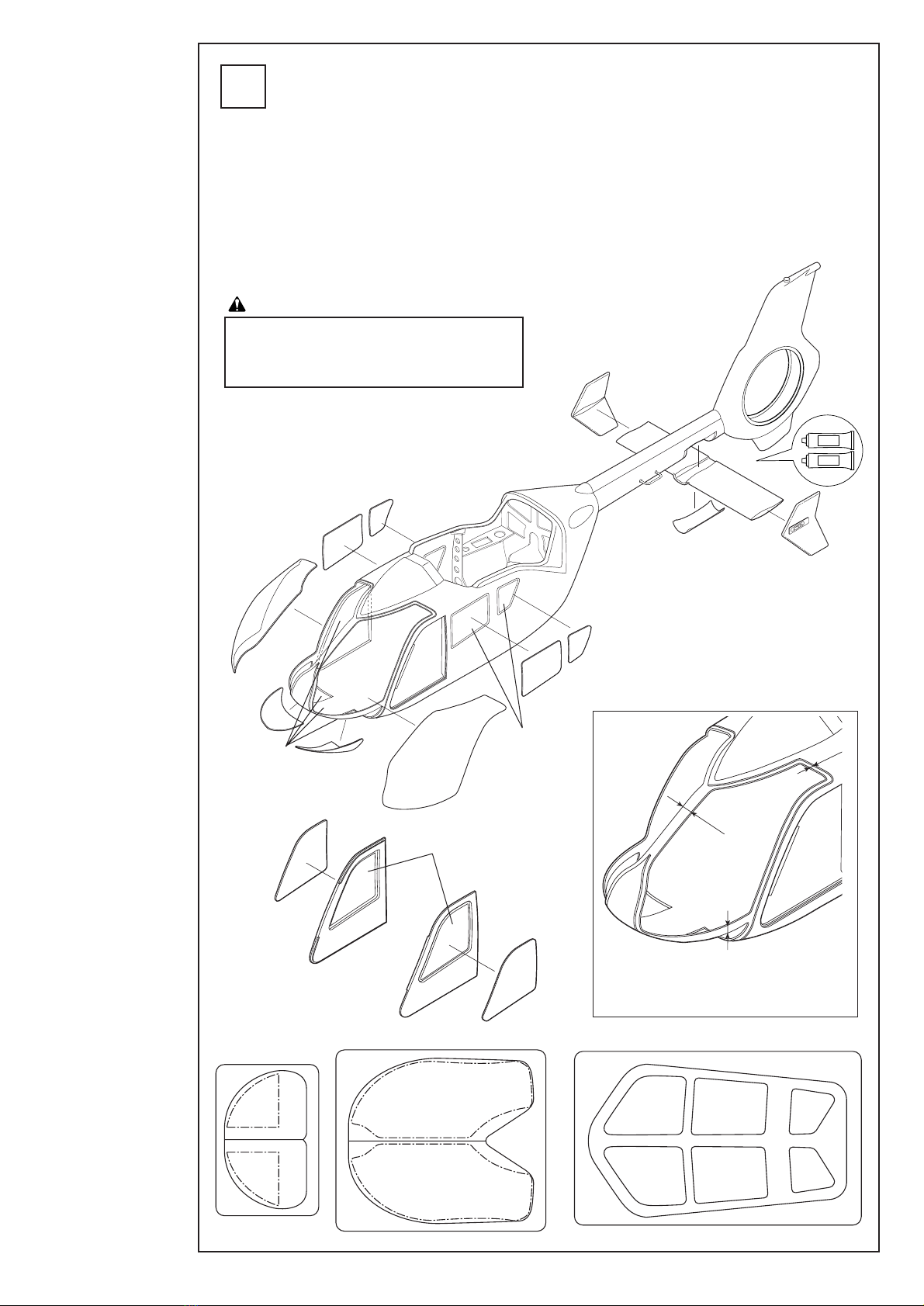

① ボディの各ウインドウは外側のラインに合わせ、ウ
インドウ貼付しろを約 3mm 残して切り取ります。
② 各ウインドーはケガキ線より多めにカットし、ボ
ディに合わせて形を整えます。
③ 各ウインドーをボディーの表からキャノピーボンド
又はエポキシ接着剤で接着します。
尾翼をエポキシ接着剤で接着します。
Bondthetailstabilizerswithepoxyadhesive.
FRPを接着する時は必ず接着面をサンドペーパー等
で粗してから接着して下さい。
BeforebondingtheFRP,makesuretoraspthe
bondingsurfacebyusingasandpaper,etc.
注意Caution
① Cutawaythefuselagewindowsalongtheoutsideline
leavingapproximately3mmofmargintoattachthe
windows.
② Cutawaythewindowsjustoutsidethemarkingline
andalignthemwiththebody.
③ Attachthewindowsfromtheoutsideofthebody
usingcanopybondorepoxyadhesive.
R1
L1
R2
L2
R3
L3
R4
L4
R5
L5
R1
L1 R2
L2 R3
L3
R4
L4
R5
L5
カットします
Cutoff
カットします
Cutoff
カットします
Cutoff
エポキシ
Epoxy
A
B
10mm
10mm
3mm
L1,L2,R1,R2に合わせて図のようにカット
します。
CutoffinaccordancewiththesizeofL1,L2,
R1,andR2asshowninthedrawing.

10
10 ドアの取付
Attachingthedoors
11 塗装について
Painting
10
M1.7 × 5TS
φ 3× 8× 0.5FW
ドアロックプレートを左右に
ずらしながら、ピアノ線が溝
にはまる位置に取り付けます。
Attachthedoorlockplatetoa
positionwherethepianowire
fitsinthegroovebyshiftingthe
platelaterally.
右側も同様に作ります。
Followthesameprocedure
fortherighthandside.
M1.7 ナット
M1.7nut
φ 1.2ピアノ線を 30mm に
カットして使います。
Cuttheφ1.2pianowireto
approx.30mmforuse.
Oリング P-3
O-ringP-3
φ1.8 穴開け
Drill1.8mm
holes
M1.7 × 5PH
M1.7 × 5PH
ドアヒンジ Assy①
Doorhingeassembly①
ドアヒンジ Assy ②
Doorhingeassembly②
M1.7 ナット
M1.7nut φ1.8 穴開け
Drill1.8mmholes
エポキシ接着剤で接着し
ます。
Bondwithepoxyadhesive
ドアロックプレート
Doorlockplate
ドアロックプレート
Doorlockplate
M1.7 ナット
M1.7nut
① コックピット内部、計器盤、座席、フロントフ
ロアを塗装し、計器盤にデカールを貼ります。
② FRP部品はキズ、ピンホール等の修正後石鹸水
と＃ 300 〜 400 位の耐水ペーパーでまんべんな
く磨きます。磨きすぎるとピンホールが出て来
ますので注意が必要です。
③ 一度薄目に溶いた色塗料を軽く吹き付け、乾か
しますとピンホール等が良く見えますので大き
なものはポリパテ、小さなピンホール（1〜2ヶ）
であれば瞬間接着剤等で押さえ、また磨いてお
きます。
④ もう一度軽く塗ってピンホール等のチェックを
します。
⑤ OKであれば本塗装を行います。
⑥ デカール等を貼り付けた後でツヤ消のクリヤウ
レタンまたはエポキシ系の塗料で仕上げます。
もちろん最初からウレタンまたはエポキシ系の
塗料を使っても OKです。
① Applypaintingtotheinsideofthecockpit,dashboard,seats,
andfrontfloor,andapplydecaltothedashboard.
② FRPpartsshouldbesandedsmoothwithsoapywaterand
300-400gritsandpaperafterpinholesandotherflawshave
beenfixed.
Besurenottopolishthemtoohardbecausenewpinholes
maybemade.
③ Lightlysprayingaprimercoatofpaintandthenlettingit
drycompletelyhighlightstheappearanceofpinholesand
otherflaws.Alongwithpolishing,largerpinholesshould
befilledwithfillingputtyandsmalleronesfixedwithinstant
glue.
④ Applyanotherlightcoatofpaintcheckingformorepinholes
orflaws.
⑤ Ifnonearefoundandthebasefinishisacceptable,finish
paintingthemodel.
⑥ Afterthepaintisdryaffixthedecalsasindicatedinthe
manual,andcoverwithmatteclearurethaneorepoxypaint.
Ofcourse,urethaneorepoxypaintscanbeusedfromthe
beginningofpaintingprocessifdesired.
M1.7×5TS ………………4
φ3×8×0.5FW ……………4
M1.7×5PH………………16
M1.7ナット ………………16
M1.7 nut
OリングP-3 ………………2
O-ring P-3
天井用
Forceiling
φ 4.5穴あけ
Drilla4.5mmhole
11
M1.7ナットが埋まる様
にφ1.8穴あけ後、φ4
のへこみをつけておき
ます。
InorderfortheM1.7
nutstobeflush,makea
φ4indentationafter
openingtheφ1.8hole.
15mm
10mm
5mm
図のように曲げます。
Bendasshowninthe
drawing.
胴 枠 （コクピット隔 壁 ）に取り付 けます 。
Attachthisplatetothefuselageframe
(cockpitpartitionwall).
胴枠
（コクピット隔 壁 ）
Fuselageframe
(Cockpitpartition
wall)
ボディの縁
Edgeofbody

11
12 フェネストロンの取付
Attachingthefenestron
φ1.2 ピアノ線をカットして SUS
パイプに通します。
Cutthe1.2mmpianowire,and
insertittotheSUSpipe.
M2.6 × 16 座付 TS
M2.6 × 16TSwithwasher
ラダーサーボ
Rudderservo
アジャストジョイント B
AdjustjointB
M2ロッドエンド
M2rodend
ハンダ付け
Solder
M2 ロッドエンド
M2rodend
アジャストジョイントB
AdjustjointB
ハンダ付け
Solder
サーボのゴムグロメットは、各プロポの説
明書通りに取り付けます。
Mounttherubberservogrommetas
describedinthetransmittermanual.
注意Caution
M2 ×6CS
EXφ5 ボール
EXφ5ball
φ1.7FW
M2 ナット
M2nut
約13mm
Approx.
13mm
ロック
サーボマウントB
ServomountB
SUS パイプとφ 5ボールが一直線に
なる位置にエポキシで接着します。
Attachwithepoxyadhesivesothatthe
stainlesssteelpipeandφ5ballare
alignedinastraightline.

12
M2 ×45クロスメンバー
M2 ×45crossmember
φ1.7FW
M2× 6PH
ラダーのニュートラル位置は、
ローター回転数、ジャイロ等で変
わりますからフライトテストをし
て調整して下さい。
送信機のエンコンスティックを中心にします。
そしてラダースティックとトリムがニュートラル
になっている時にフェネストロンピッチレバーと
サーボホーンが90°になる位置に取り付けます。
90°
90°
Therudderneutralposition,
gyro,etc.,changeaccordingto
rotorrpm.Therefore,perform
test flights and make
adjustments.
ラダーのセッティング
Ruddersetting
Setthethrottlecontrolstickofthetransmittertoneutral.
Attachthelinkagerodtothefenestronpitchleverand
positiontheservohornat90°whenrudderstickandtrim
areintheirrespectiveneutralpositions.
φ1.7FW ………………14
M2×6PH ………………14
M2×45クロスメンバー ……7
M2×45 cross member

13
13
10
11
6
コクピット内またはコクピットフロア下
に受信機用のバッテリーや受信機、セル
フスターター用バッテリーなどをスポン
ジ等でくるみ、重心を調整して下さい。
Wrapthereceiverbattery,receiverandself-
starterbatteryinspongeetc,placethemin
thecockpitorunderthecockpitfloor,and
adjustthecenterofgravity.
受信機・バッテリーの取付
Attachingthereceiverandthebattery
受信機台に取り付ける
ことも出来ます。
Canalsobeattachedto
thereceivermount.

14
14 メインフレーム・スキッドの取付
Attachingthemainframeandtheskid
① 使用するマフラーに合わせて排気口をカットして下
さい。
② 胴体にメインフレームを組込みます。フレームを固
定する前にテールドライブ ASSYP=198 をテールド
ライブ ASSYL=507に差し込んでおきます。
φ3×9×1FW
M3× 18CS
テールドライブASSYP=198
TaildriveassemblyP=198
① Trimthefuselagetofitthemuffler.
② Installthemainframeintothefuselage.Before
mountingtheframe,insertthetaildriveassembly
P=198intotaildriveassemblyL=507.
テールドライブ ASSYL=507
TaildriveassemblyL=507
仮取していたネジを使用します。
Usethetemporarilysetscrews.
φ3×9×1FW ………………4
グリス
グリス

15
15 ローターヘッド・トップカバーの取付
Attachingtherotorheadandthetopcover
はずしておいたネジ
で取り付けます。
Usethepre-removed
screwforattachment.
M2.6 × 6 トラス TS
M2.6 × 6trussTS
M2.6×6トラスTS…………14
M2.6×6 truss TS
M2.6 ×15CS M6ロッドエンド
M6rodend
M3 ×15全ネジ
M3 ×15threadscrew
M3 ナット
M3nut
クロスメンバーL=43
CrossmemberL=43
φ 6ボール
φ 6ball
カラーφ2.6×4×4F
Collarφ 2.6 ×4 ×4F
クロスメンバーM3× 26M2.6 穴付
CrossmemberM3× 26withM2.6holes
M2.6 ナット
M2.6nut
φ 2.6×7×0.5FW
カラーφ2.6×4×4F
Collarφ 2.6 ×4 ×4F
φ6ボール
φ6ball
M2.6×15CS
クロスメンバーL=26を外し、クロスメン
バーM3× 26M2.6 穴付に交換します。
RemovethecrossmemberL=26,and
replacewiththecrossmemberM3× 26
withM2.6holes.
位置決め後φ 2.6 穴を
あけます。
Openaφ 2.6holeafter
decidingtheposition. φ2.6穴をあけます。
Openφ 6hole.
ボディ
Body
φ6ボール …………………4
φ6 ball
カラーφ2.6×4×4F ………4
Collarφ2.6×4×4F
φ2.6×7×0.5FW …………2
M2.6×15CS …………… 4
M3×15全ネジ…………… 4
M3×15 thread screw
M3ナット ………………… 4
M3nut
M2.6ナット ……………… 2
M2.6nut
クロスメンバーL=43 ……… 2
Cross member L=43
組み終わったら、リンケージやスワッシュプ
レート、テールピッチプレートなどがボディ
と当たったり、こすれたりしていないか入念
にチェックします。もし、干渉しているとこ
ろがある場合はヤスリ等で削ります。
Whentheassemblyiscomplete,doathoroughcheckfor
anycontactorrubbingbetweenthebodyandlinkage,
swashplate,ortailpitchplate.Ifyoudiscoverany
interference,trimtheoffendingportionsusingafileor
suitabletool.
M6ロッドエンドは、ぐらつ
かない様に最後まできっち
り締め込み、組み立てます。
Assemblebyfullytightening
theM6rodendsothatit
doesnotwobble.
M3×8CSを外し、受信機台
取付用の M3 × 6CS をここ
に使用します。
RemovetheM3 ×8CSand
usethereceivermount
installationM3 ×6CShere.

16
16 デカールの貼付
Affixingthedecals
機体番号、国番号などは実機の写真を参考にして貼る
とよいでしょう。 Itmaybeeasiertoaffixthefuselagenumberandcountry
numberbyreferringtothephoto.

17
Transmitter:FUTABA FF9-H
1ch(AIL) 2ch(ELE) 3ch(THR) 4ch(RUD) 5ch(GYR) 6ch(PIT)
(
R/U
)
100% 100% 100% 100% 100% 100%
(
L/D
)
100% 100% 80% 100% 100% 100%
D/R UP 100% 100% ----- 100% ----- -----
DN 70% 70% ----- 100% ----- -----
EXP UP 0% 0% ----- 0% ----- -----
DN 0% 0% ----- 0% ----- -----
NORM NORM 30% NORM NORM NORM
NORM NORM REV NORM NORM REV
AIL -50% ELE -50% PIT +55%
POS1 POS2 POS3 POS4 POS5
NORM 0% 35% 50% 65% 100%
NORM 0% 25% 50% 65% 80%
HOLD 0% 25% 50% 75% 100%
Transmitter: JR X-3810 THRO AIL ELEV RUDD GEAR PIT
H100% L100% D100% L100% +100% H100%
L 80% R100% U100% R100% -100% L100%
D/R UP ----- 100% 100% 100% ----- -----
DN ----- 70% 70% 100% ----- -----
REV NOR NOR NOR REV NOR
AIL -50% ELE -50% PIT +70
L123H
NORM 0% 35% 50% 65% 100%
NORM 0% 25% 50% 65% 80%
HOLD 0% 25% 50% 75% 100%
PI-CRV
TYPE:3S EXP:INH
SWASH GAIN
TH-CRV
REVERS
SWASH Mix
ATV
F/S
REVERS
TRAVEL ADJUST
TYPE:HELI
(
SR-3
)
ATL:ON
PI-CRV
TH-CRV
PARAMETER
SWASH AFR
Data sheet

18
補修パーツについて
※Spare parts are available for direct sales from HIROBO, but only in Japan.
● 補修パーツのご購入につきましては、キットを購入された模型店へコード番号と名称を言ってお買い求め下さい。
●上記の方法で購入が困難な場合は、直接当社へ下記要領にてお申し込み下さい。

●お届け
商品は小包にて、ご注文受付日から3日〜7日後にお届けいたします。
週末、年末年始、GW、お盆休み中のご注文は、休み明けから3日〜7日後とさせていただきます。
月初めは棚卸しのため1日〜3日ほど余分にお時間をいただくこともあります。あらかじめご了承下さい。

●商品の交換
商品の不良、配送上の破損、ご注文と違う商品が届いた場合は、お手数ですが商品到着8日以内にお電話
（0847-40-0088）パーツ係までご連絡の上、ご返送下さい。返送料は当社で負担いたします。
お客様のご都合による返品・交換は受け付けておりませんので、コードNo、品名、数量をご確認の上、ご注文ください。
※コードNo、品名は商品に表示してあります。商品が届いてすぐに内容をご確認ください。

●お申し込み方法（現金書留または代金引換にてお受けしております）
注文書 （コピーしてお使い下さい）
注文書同封の上、お申し込みください。
消費税（5％）、送料が必要です。
（お釣りの要らないようにお願いします）
※切手でのご注文はお受け出来ません。

・送料
FAX、封書、お電話でお申し込み下さい。
消費税（5％）、代引送料（代引手数料込）が必要です。

・代引送料（代引手数料込）
品代金 一律
一律
沖縄・離島
￥525
￥1,260
￥2,520
500円未満
500円以上
￥2,310
￥1,575
￥1,470
￥1,365
￥1,470
￥2,310
￥2,415
￥1,680
￥1,575
￥1,470
￥1,575
￥2,415
￥2,625
￥1,890
￥1,780
￥1,680
￥1,785
￥2,625
北海道
東北、関東、信越
北陸、東海
近畿、中四国
九州
沖縄
1
現金書留
2
代金引換
1万円未満
品代金
地区 3万円以上
1万円以上
3万円未満
品 名
都・道
府・県 市・郡 区
（ ） （ ）
単価 数量 金 額 コードNo.
お名前
お申し込み年月日 年 月 日
ご住所
TEL FAX
指定時間
ご注文回数はじめて・2回目以上
日祝日配達希望する・希望しない
無 ・ 有（ 時頃）
フリガナ 
①パーツ代金の合計
②消費税（5%）
③送料／代引送料（代引手数料込）
お支払金額（①＋②＋③）
〒
（パーツ係）
広島県府中市府川町138
〒 726-0004
TEL:
（ 0847 ） 40-0088
（代）
FAX:45-7670

19
0414-052
0414-051
2511-030
0414-064
2533-019
2533-003
2506-017
0414-050
0414-062
0414-053
2500-097
0414-057
0414-061
0414-055
2500-095
2500-098
2534-016
2534-005
2505-009
0414-049
0414-063
2532-031
2525-006
0414-059
2500-094
2531-001
2534-023
2534-023
0414-058
0414-054
2500-068
0414-060
0414-005
2505-009
2532-050
2533-019
0414-056
2500-057
2500-098
2521-087
0414-268
0414-021
0414-005
0414-023
2500-054
0414-024
0414-019
0414-022
2539-015
0414-047
2509-016
2509-016
