Hirobo SDX D3 SWM SL User manual

 

SDX D3 SWM SL-II追加説明書
SDX D3 SWM SL-II Additional manual
SDX D3 SWM SL-II追加説明書
SDX D3 SWM SL-II Additional manual
SDX D3 SWM SL取扱説明書
SDX D3 SWM SL Instruction manual
0403-969
■このたびはヒロボー製品をお買いあげいただき誠に有難うございます。
■この説明書は19mmベアリングホルダー、ヨーク、ラジアスブロック組込に関する箇所のみとなって
います。
SDX D3 SWM SL OP取扱説明書の各工程を置き換えて組立を行って下さい。
■パ ーツリスト に 関して は 、SDX D3 SWM SL OP取 扱 説 明 書をご 覧 下さい。
■Thank you for purchasing this Hirobo product.
■This manual is only for assembling bearing holder, yoke and radius block.
Please use instruction from this manual instead of instructions from standard SDX D3 SWM SL
OP version.

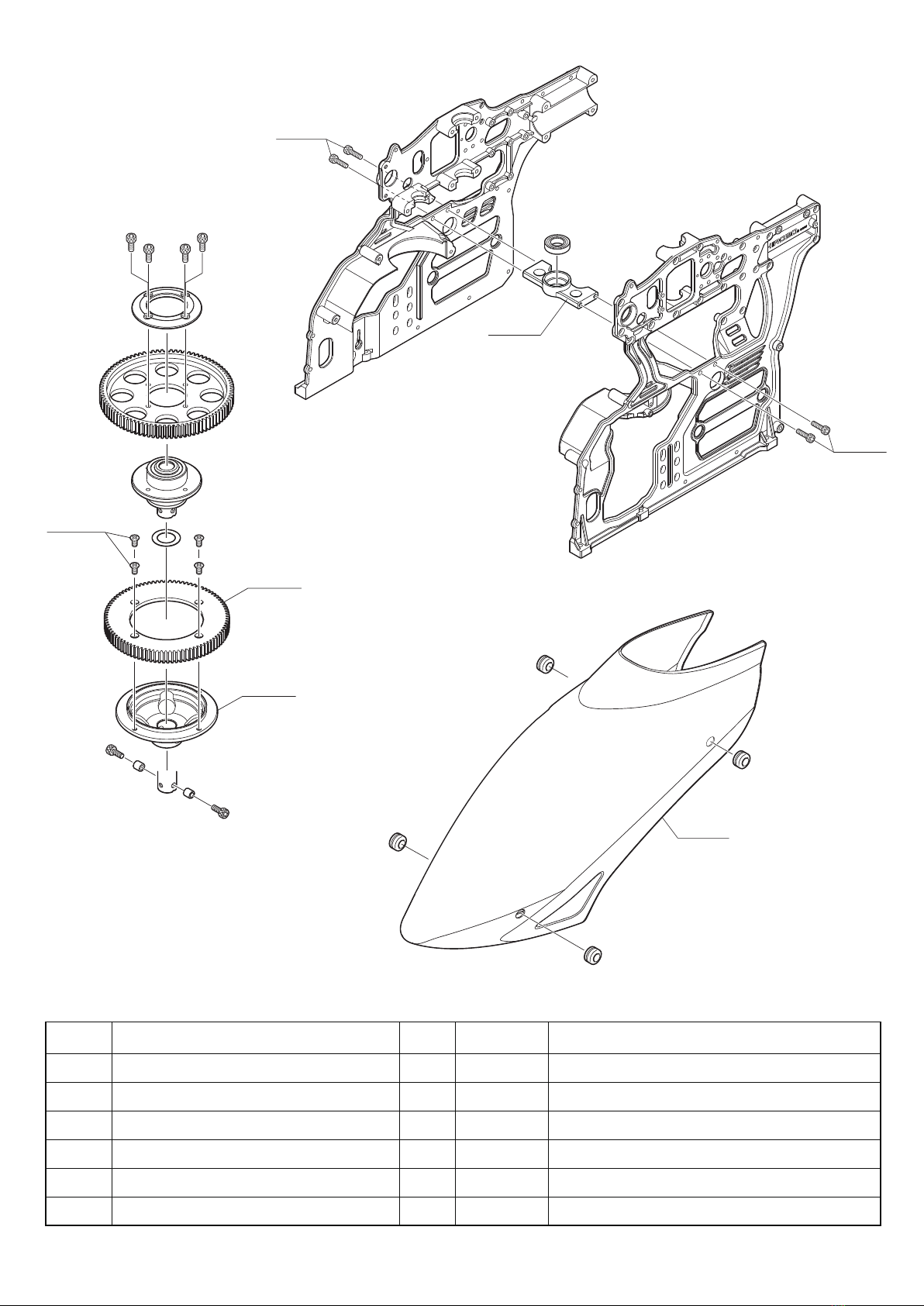

■For parts list,check partslist section from SDX D3 SWM SL OP version instruction manual.
メインフレームの組立 …………………………………………… P. 13
Main frame assembly
メイン ギ ヤ の 取 付 ………………………………………………… P. 18
Main gear installation
ウォッシュアウト部の組立 ……………………………………… P. 20
Washout assembly
ヨーク部の組立 ………………………………………………… P. 20
Yoke assembly
ヨーク /ブレードホルダー部の組立 ……………………………… P. 21
Yoke and blade holder assembly
ローターヘッド 部 /ウ ォッシ ュ ア ウト 部 /スワッシュプレート部の取付 …… P. 22
Rotor head, washout, and swashplate installation
ローターヘッド 部 のリンケージ …………………………………… P. 32
Rotor head linkage

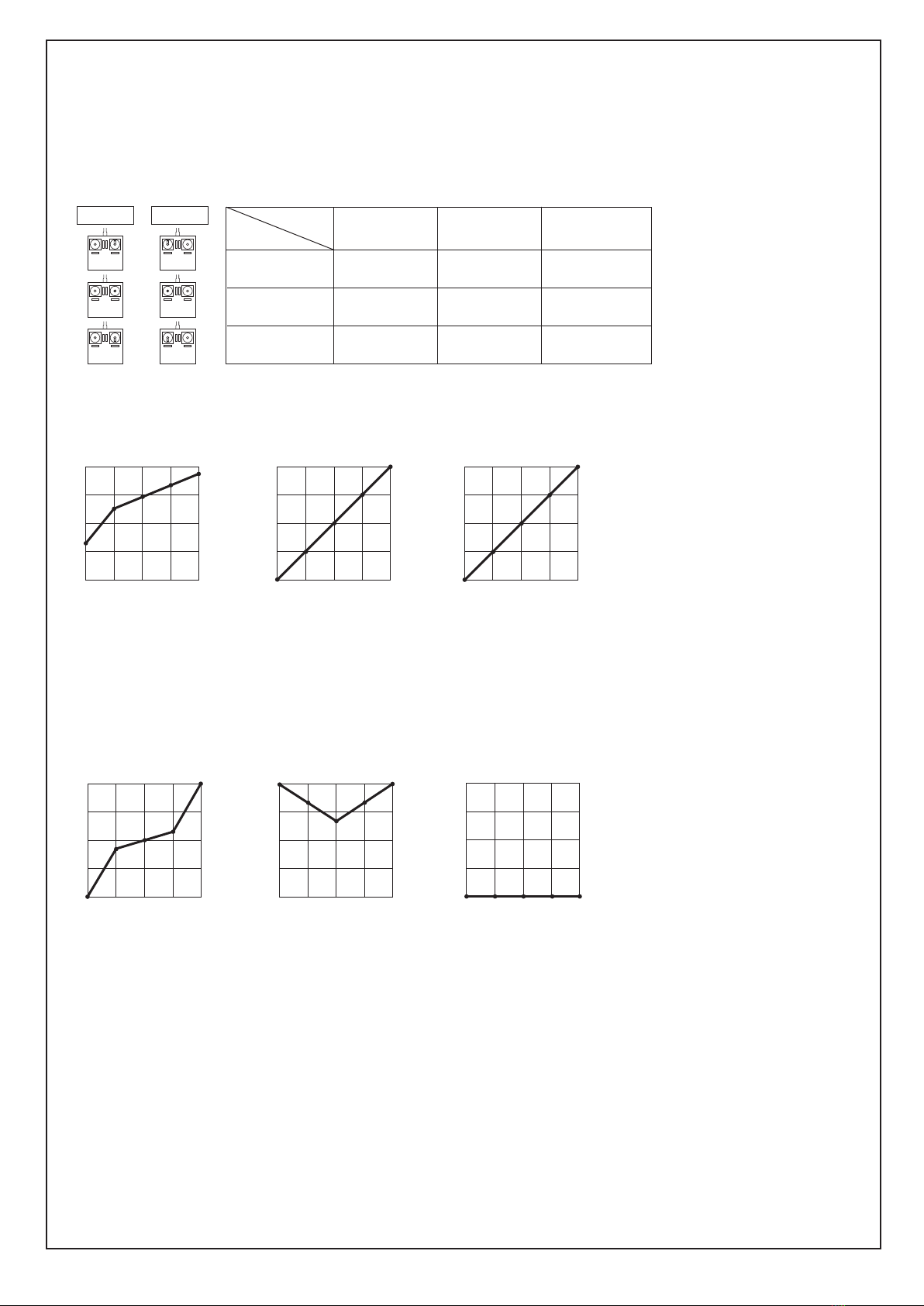

リン ケ ージ の 確 認 とピッチ /ス ロ ット ル の 設 定 …………………… P. 39
Pitch and Throttle Setting
……………………… P. 2
……………………… P. 3
……………………… P. 4
……………………… P. 4
……………………… P. 5
……………………… P. 6
……………………… P. 7
……………………… P. 8
3
8
10
11
12
13
26
33
⇨
⇨
⇨
⇨
⇨
⇨
⇨
⇨
1

M3X8CS
M3X8CS
M3X12TS
防振ゴム
Rubber isolators
M3X8CS
M3X8CS
M3ナ ット
M3 nut
M3ナ ット
M3 nut
M3X32PH
M3X32PH
Brg. ø10Xø19X5ZZ
Brg. ø5Xø13X4ZZ
メインフレーム (R)
Main frame (Right)
サーボマウントAssy
Servo mount assembly
メインフレ ー ム (L)
Main frame (Left)
SF Brg.ホルダー ø13
SF bearing holder ø13
ø19 Brg.ホルダーW=60
ø19 bearing holder W=60
Brg. ø5Xø13X4ZZ
Brg. ø10Xø19X5ZZ
M3X16CS
M3X16CS
M3X16CS
ボディマウントL=30
Body mount L=30
キ ャビ ン サ ポ ート
Cabin support
キ ャビ ン サ ポ ートゴ ム
Cabin support rubber
カラー3X8X7
Collar 3X8X7
キ ャビ ン サ ポ ート
Cabin support
キ ャビ ン サ ポ ートゴ ム
Cabin support rubber
M3X32PH
燃料タンク
Fuel tank
ボディマウントL=30
Body mount L=30
カラー3X8X3
Collar 3X8X3
段付カラー3X6X5S
Shoulder collar 3X6X5S
瞬間接着剤で接着します。
Apply quick-dry adhesive to the shoulder
collars to secure them in positions.
工場組立済
Pre-assembled
カラー 3X8X3
Collar 3X8X3
2

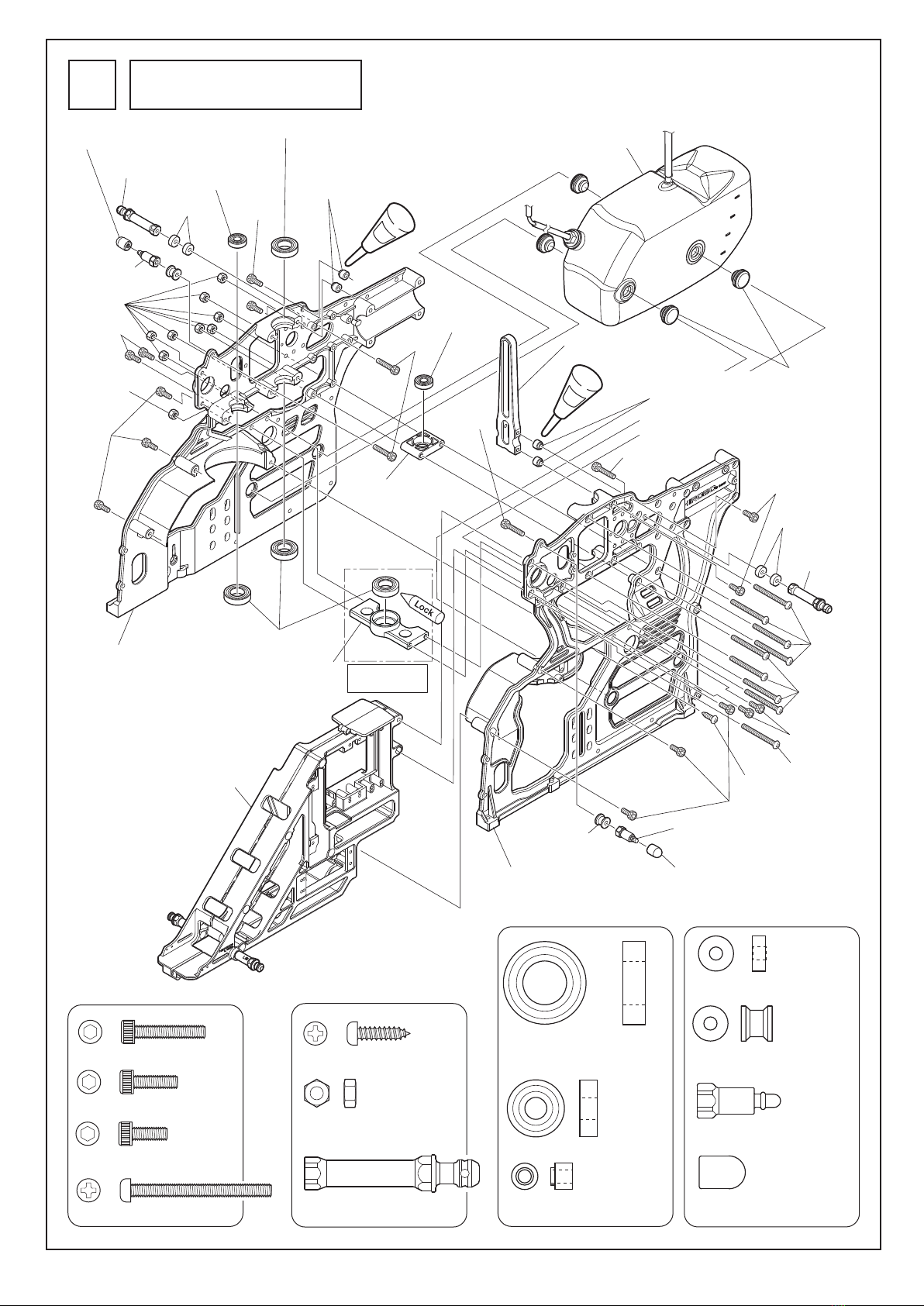

メインフレームの組立
Main frame assembly
3
M3X32PH .............................. 9
M3X8CS .............................. 10
M3X12TS .............................. 1
Brg. ø10Xø19X5ZZ ............... 4
(1ヶは組立済)
(One of them is already assembled.)
Brg. ø5Xø13X4ZZ ................. 2
段付カラー3X6X5S
.............. 4
Shoulder collar 3X6X5S
カラー3X8X7
........................ 2
Collar 3X8X7
キャビンサポート
................ 2
Cabin support
キャビンサポートゴム
........ 2
Cabin support rubber
ボディマウントL=30
........... 2
Body mount L=30
M3ナット .............................. 9
M3 nut
段付カラー3X6X5S
Shoulder collar 3X6X5S
瞬間接着剤で接着します。
Apply quick-dry adhesive to the shoulder
collars to secure them in positions.
M3X10CS .............................. 4
M3X16CS .............................. 4
M3X10CS
M3X10CS
SDX-Gラジアスアームステー
SDX-Gradius arm stay
カラー3X8X3
........................ 4
Collar 3X8X3

SDセカンド ギ ヤ 80T (DTDS)
SD second gear 80T (DTDS)
M3.5X10CS
M3.5X10CS
カラー3.5X5X5.1
Collar 3.5X5X5.1
FW ø12Xø18X0.2
SDX-Gハ イトル ク オ ートロ クラ ッ チ ASSY
（工場組立済）
SDX-G high torque auto-rotation clutch assembly
(Pre-assembled)
M3X8CS
オートロケースリング
Auto-rotation case ring
M4X4SSM4X4SS
マストロック
Mast lock
メインマストP-181
Main mast P-181
注意 Caution
SDメインギヤ89T
SD main gear 89T
切欠のある方に
M3.5用の穴が
空いています。
The hole for the
M3.5X10CS is on
the side with a notch.
ミゾのある方を上に
してください。
The side with the groove
is the upper side.
SDセカンド ギ ヤハウジング
SD second gear housing
M2.6X6皿ネジ
M2.6X6 countersunk screw
3

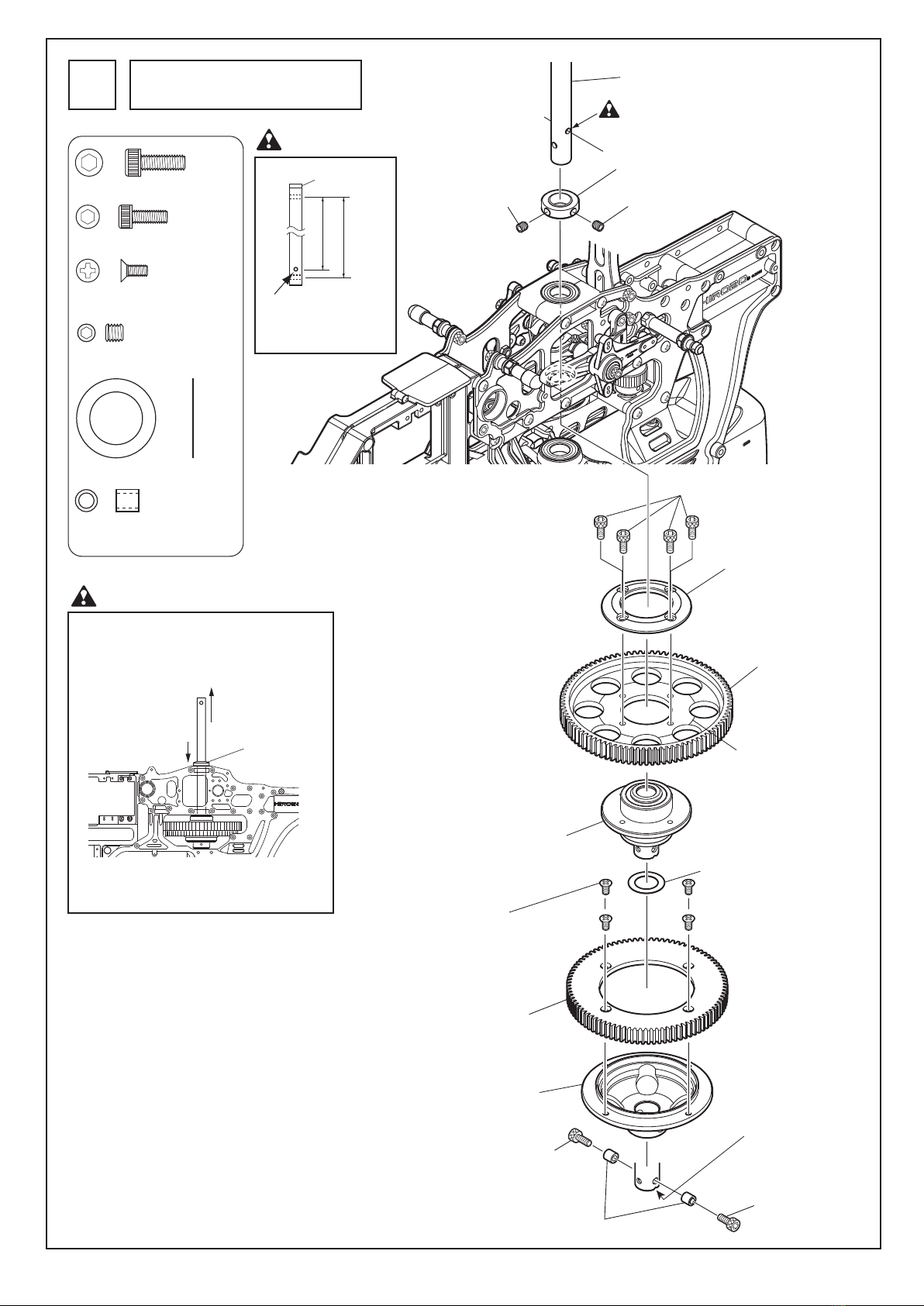

メインギヤの取付
Main gear installation
8
注意Caution
注意Caution
メインマストを
引っぱり上げる。
Raise the main mast.
マストロック
Mast lock
マストロックを
いっぱい下げる。
Completely lower the
mast lock.
メイ ン マ ストをいっぱ い引っぱり上げ 、マストロック
を通しM4X4SSを締付けます。
Pull the main mast up through the mast
lock and fasten with M4X4SS.
注： マストが上下にあそびがない事。
Note: Make sure mast assembly has
no end play.
M3.5X10CS ........................... 2
M3X8CS ................................ 4
M2.6X6皿ネジ ...................... 4
M2.6X6 countersunk screw
M4X4SS
................................. 2
カラー3.5X5X5.1
.................. 2
Collar 3.5X5X5.1
FW ø12Xø18X0.2T ............... 1
メインマスト
Main mast
181mmの穴を使用して
ください。
Use the holes positioned
at 181mm.
181mm 186mm

4
ウォッシュアウト部の組立
Washout assembly
10
ヨーク部の組立
Yoke assembly
11 M3X3SS くぼみ
Hole
SSZ-
IV スピンドル
SSZ- IV spindle
M3X6ボタンボルト ............. 2
M3X6 button bolt
M1.7X5PH ............................. 8
M3X3SS ................................ 1
M2X3SS ................................ 2
M3X15CS .............................. 1
M3X22CS .............................. 1
FW ø2.6Xø7.5X0.5 T ............ 2
Brg. ø4Xø8X3FZZ
................. 4
Brg. ø5Xø13X4F ................... 2
カラー3X4X8.5F
................... 2
Collar 3X4X8.5F
ø1.5 Eリング ......................... 4
ø1.5 E-ring
溝付き平行ピンø2X11.8 ..... 2
Grooved parallel pin ø2X11.8
スピンドルのくぼみに合わせて締めてください。
Please make sure that the M3X3SS is screwed into the hole
on the SSZ- IV spindle.
FW ø2.6Xø7.5X0.5T
FW ø2.6Xø7.5X0.5T
M1.7X5PH
M1.7X5PH
M3X6ボタンボルト
M3X6 button bolt
M3X6ボタンボルト
M3X6 button bolt
M3X3SS
FZ-Vダンパーゴム
FZ-V damper rubber
SSZ-
IV スピンドル
SSZ- IV spindle
SSZ-
IV ダンパーキャップ
SSZ- IV damper cap
センターピン
Center pin
Brg. ø5Xø13X4FZZ
Brg. ø5Xø13X4FZZ
注意 Caution
ウォッシュアウトコントロールアームの
向きに注意してください。
Note washout control arm orientation.
工場組立済
Pre-assembled
工場組立済
Pre-assembled
工場組立済
Pre-assembled
工場組立済
Pre-assembled
M3X15CS
M3X22CS
M2X3SS
M2X3SS
溝付き平行ピンø2X11.8
Grooved parallel pin ø2X11.8
溝付き平行ピンø2X11.8
Grooved parallel pin ø2X11.8
ø1.5 Eリング
ø1.5 E-ring
ø1.5 Eリング
ø1.5 E-ring
ø1.5 Eリング
ø1.5 E-ring
SSLウオッシュコントロールアーム
SSL wash control arm
SSLウオッシュコントロールアーム
SSL wash control arm
D3V2ラジアスブロック
D3V2 radius block
ラジアスアームP=25
Radius arm P=25
ラジアスアームP=25
Radius arm P=25
Brg. ø4Xø8X3FZZ Brg. ø4Xø8X3FZZ
カラー3X4X8.5F
Collar 3X4X8.5F
※割りのない方に使 用
*Apply the bolt on the plain surface
side of the radius block.
※割りのある方に使用
*Apply the bolt on the slit
side of the radius block.

Brg. ø8Xø16X5
Brg. ø8Xø16X5
FW ø8Xø12X0.1T
ピボットボルト(E)
Pivot bolt (E) FW ø5Xø12X0.8T
SLピッチアーム
SL pitch arm
ブレードホルダー
Blade holder
ボタンボルトM5X10
Button bolt M5X10
M2.6X6CS
Brg. ø8Xø16X5スラスト
Brg. ø8Xø16X5 thrust
OリングP-7
O ring P-7
カラー12X18X1F
Collar 12X18X1F
5
ヨーク /ブレードホルダー部の組立
Yoke and blade holder assembly
12
警告 Warning
OリングP-7 ........................... 2
O ring P-7
M5X10ボタンボルト ........... 2
M5X10 button bolt
FW ø8Xø12X0.1T(調整用)
... 4
(for adjustment)
M2.6X6CS ............................. 4
FW ø5Xø12X0.8T ................. 2
Brg. ø8Xø16X5スラスト
...... 2
Bearing ø8Xø16X5 thrust
ピボットボルト(E) .............. 2
Pivot bolt (E)
工場組立済
Pre-assembled
ポイント
Point
警告 Warning
飛行前にはM5X10ボタンボルトが緩んでいないかを点検
して くだ さい 。
また、M5X10ボタンボルトは定期的に交換してください。
緩んだボルトは疲労亀裂の起こりやすい状態となり、破損
の 原 因となります 。
Before flying the unit, please check that the button
bolt M5X10 is securely tightened.
Also, please note that the button bolt M5X10 has to
be replaced with a new one at regular intervals.
When the button bolt is not properly tightened, it is
prone to fatigue crack and can cause further
damage.
Advice
アドバイス
注意 Caution
標 準： この 穴を 使 用します 。
Standard: Use these holes.
ブレードホルダーとヨークの間にスキ間がある場合のみ、使用してく
ださい。 入れすぎると、ブレードホルダーが動きにくくなりま
す。 必ずブレードホルダーはスラスト方向に0.1mm程度のあそび
を残しておいてください。
These shims are only for use if there is excessive side to side
play of the blade grips after this assembly step is completed.
It is normal to allow .1 mm of play. Using too many shims will
cause the blade grips to not to rotate smoothly.
ピッチアーム
Pitch arm
ブレードホルダー
Blade holder
内径の大きい方
Larger hole
内径の小さい方
Smaller hole
ミゾが内側
Grooves are inside
Brg. ø8Xø16 スラスト
Bearing ø8Xø16 thrust
必ずグリスを塗付
Make sure to
apply grease
スピンドルのネジきり部に必ずネジロック剤（高強度タイプ）を塗布し、ボタンボルトM5X10
を40〜45kg•f/cmの締め付けトルクでしっかりと締め付けてください。
ネジロック剤を塗布しなかったり、ボルトがしっかりと締めつけられていなかった場合、ボルト
の脱落や疲労による破損により、ブレードホルダーが脱落、飛散するおそれがあります。
Apply hard type thread locking agent to the threaded part of the spindle, and
screw the button bolt M5X10 tightly at 40 to 45 kg•f/cm tightening torque.
The fail to apply the thread locking agent or to tightly screw the button bolt
M5X10 may cause the button bolt to fall off or accelerate its fatigue damage,
which can result in the blade holder falling off or flying out from the unit.
注意 Caution
内側
Inside
向 き に 注 意 し て くださ い 。
段のある方が内側です。
Please make sure that
the shouldered side is
facing inwards.
Brg. ø8Xø16X5 ..................... 4
カラー12X18X1F ................. 2
Collar 12X18X1F
工場組立済
Pre-assembled
工場組立済
Pre-assembled

6

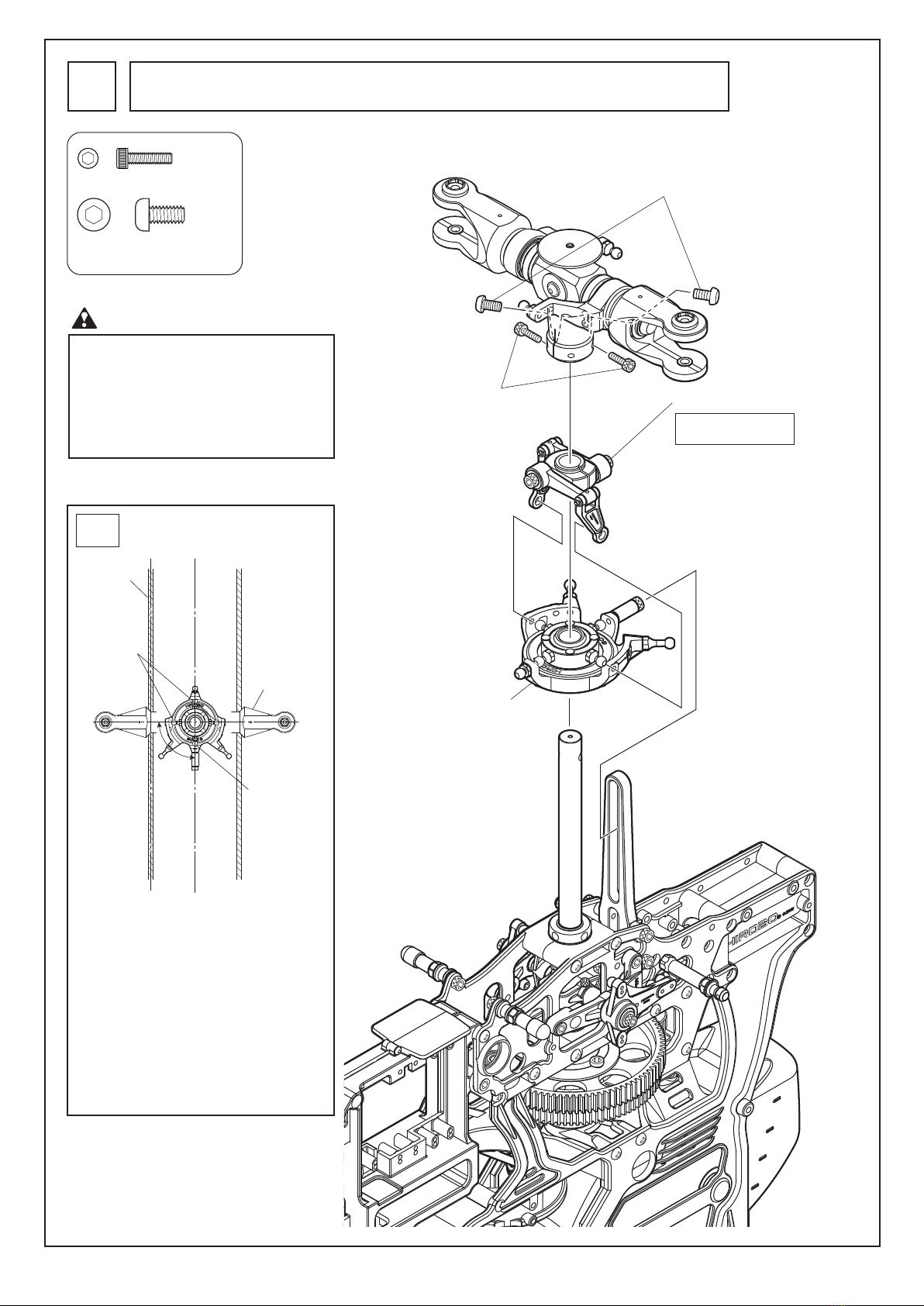

ローターヘッド部/ウォッシュアウト部/スワッシュプレート部の取付
Rotor head, washout, and swashplate installation
13
注意Caution
本ページの各ネジはローターヘッドを固定す
る重要なネジです。
しっかりと締め込まれていることを確認して
ください。
All the screws mentioned on this page are
very important to fix the rotor head in its
place. Please make sure that every single
one of them is securely tightened.
図-1
Fig. 1
スワッシュプレート
Swash plate
M2.6X10CS ........................... 2
M4X8ボタンボルト ............. 2
M4X8 button bolt
A
B
A'
B'
90°
A A' B B'
=
フレーム
Frame
ラジアスア ーム
の取付位置
Mounting
location of the
radius arm
機体を真上から見て、図-1の位置関係になるよう
に 、ラ ジ ア ス ブ ロ ッ ク を 固 定 し て く だ さ い 。
なお、正確な位相調整は実際の飛行により行ない
ます 。
位相調整後は必ずM3X22CSを 本 締 め してくだ
さい。
Fix the radius block so that the unit will be
positioned as shown in Fig. 1.
Precise phase adjustment is to be made with
actual flights.
Make sure to completely tighten the M3X22CS
after adjusting the phase.
M2.6X10CS M3X22CS
ボタンボルトM4X8
Botton bolt M4X8
仮締め
Temporary tightening
ブ レ ード ホ ル ダ ー
Blade holder
スワッシュアッパ ー
のø5ボール
ø5 ball of swash
upper plate
ラジ アスブ ロックが 軽く動く程 度 に
締 付 け ます。
位 相 調 整 後 に 本 締 めしま す。
Temporarily tighten the bolts to a
point where it can only move slightly.
Tightenthemcompletelyafter
adjusting the phase.

7
ローターヘッド部のリンケージ
Rotor head linkage
26
M2ロッドエンド ................ 10
M2 rod end
SWMエレベーターレバー/スワッシュロッド
SWM elevator lever/swash rod
SWMエルロンレバー/スワッシュロッド (2セット)
SWM aileron lever/swash rod (2 sets)
注意Caution
ブレード取付後、実際にピッチを測って再調整を
行います。
After installing the blade, measure the pitch
and readjust.
45mm
約27mm
Approx. 27 mm
45mm
約27mm
Approx. 27 mm
SWMエレベーターレバー
/スワッシュロッド
SWM elevator lever
/swash rod
SWMエルロンレバー
/スワッシュロッド
SWM aileron lever
/swash rod
SWMエルロンレバー
/スワッシュロッド
SWM aileron lever
/swash rod
ピッチロッド
Pitch rod
ピッチロッド
Pitch rod
ピッチロッド (2セット)
Pitch rod (2 sets)
60mm
約43mm Approx. 43 mm

リンケージの確認とピッチ/スロットルの設定
Pitch and Throttle Setting
33
■ピッチの設定 ■ Pitch setting
注意Caution
②
中立
Neutral
ハイピッチ
High pitch
ローピッチ
Low pitch
①送信機のピッチカーブ機能にデータが入力されていないことを
確認してください。もし入力されている場合はデータを消去し
てください。（詳しくは送信機の説明書をご覧ください。）
②送信機のスロットルスティックが中立のとき、（送信機のピッ
チカーブの設定が50%または0%のとき）メインブレードのピッ
チ角が0°になるように、ピッチロッドの長さを調整します。
※必ず両方のメインブレードを調整してください。
③メインブレードのピッチ角が0°のとき図-3のようにSWMレバ
ー、スワッシュプレート、ウオッシュアウトコントロールアー
ム、ピッチアーム、ピッチホリゾンタルロッドがそれぞれ水平
になっていることを確認してくだい。
④水平になっていない場合、ラジアスブロック取付位置の調整
と、ピッチロッド、スワッシュロッドの長さを調整します。
⑤ラジアスブロックの取付位置の調整を行った後は、図-2を参考
に再度位相調整を行い、M3X22CSを本締めしてください。
⑥ピッチの設定とリンケージの調整後は必ず、ø2X180ピッチホ
リゾンタルロッドとM4X4SSを取外してください。
①Verify that not data is input in the transmitter's pitch curve function.
If any data is input, delete it. (Refer to the transmitter instruction
manual for details.)
②When the transmitter throttle stick is in neutral (when the transmitter
pitch curve is at 50% or 0%), adjust the pitch rod length so that the
main blade pitch angle is 0°.
* Make sure to adjust both main blades.
③When the main blade pitch angle is 0°, verify that the SWM lever,
swash plate, washout control arm, pitch arm and pitch horizontal rod
are all level as shown in Figure-3.
④If they are not level, adjust the radius block position and pitch rod
and swash rod length.
⑤After adjusting the radius block position, refer to Fig. 2 and readjust
the phase and completely tighten the M3X22CS.
⑥After adjusting the pitch setting and linkage, make sure to
remove the ø2X180 pitch horizontal rod and the M4X4SS.
ピッチゲージをメインブレードの先端から約80mmに
取付け、ø2X180ピッチホリゾンタルロッドを水平にし
てピッチゲージで測ります。（メインブレードを少し
持ち上げて測ります。）
Set pitch gauge about 80mm from the main rotor blade tip
and measure. Be sure to keep the ø2X180 pitch horizontal
rod level.
Measure pitch while lifting up a little on the blade for
positive pitch measurement and down a little for negative
pitch measurement.
必ずヒロボー製ピッチゲージ(2513-040)を使用して
ください。
For best results, use Hirobo’s pitch gauge
2513-040.
水平
Horizontal
水平
Horizontal
水平
Horizontal
12°
0°
0°
0°
-12°
ø2X180ピッチホリゾンタルロッド
ø2X180 pitch horizontal rod
ø2X180ピッチホリゾンタルロッドを
ヨークのドーム下の穴に差し込み、
M4X4セットスクリューで動かない程
度に軽く止めます。
Insert the ø2X180 pitch horizontal rod
into the hole on the bottom of the yoke
dome and lightly fasten using the M4X4
set screws so that it doesn't move.
M4X4SS
ピ ッ チ ロ ッド
Pitch rod
スワッシュロッド
Swash rod
ピッチロッド
Pitch rod
ピッチアーム
Pitch arm
ø2X180ピ ッ チ ホ リ ゾ ン タ ル ロ ッド
ø2X180 pitch horizontal rod
スワッシュプレート
Swash plate
SWMレバー
SWM lever
ラジアスブロック
Radius block
ウオッシュアウト
コントロ−ルアーム
Washout control arm
8
ピッチ調整後は取外してください。
After the pitch adjustment, make
sure to remove these parts.
すこし持ち上げて
測ります。
Lift blade a little
and measure
約80mm
Approx. 80mm

9
エンジンがアイドリングまたは
エンジンカットの位置であること
Engine is in idle position or off.
100%
50%
0%
100%
50%
0%
100%
50%
0%
ホバリング
Hovering
オートローテーション
Auto-rotation
3D
スティック：ロー
Stick : Low
スティック：中立
Stick : Center
スティック：ハイ
Stick : High
スティック：ロー
Stick : Low
スティック：中立
Stick : Center
スティック：ハイ
Stick : High
100%
50%
0%
100%
50%
0%
100%
50%
0%
ホバリング
Hovering 3D オートローテーション Auto-rotation
スティック：ロー
Stick : Low
スティック：中立
Stick : Center
スティック：ハイ
Stick : High
スティック：ロー
Stick : Low
スティック：中立
Stick : Center
スティック：ハイ
Stick : High
スティック：ロー
Stick : Low
スティック：中立
Stick : Center
スティック：ハイ
Stick : High
オートローテーション
Auto-rotation
ローピッチ
Low pitch
ハイピッチ
High pitch
ホバリング
Hovering
コンディション
Condition
ホバリング
Hovering
3D
11˚
5 〜5.5˚
12˚
0˚
-3˚
12˚
0˚
-12˚-12˚
モードI
Mode II
■ピッチカーブの設定 ■Pitch curve setting
■スロットルカーブの設定 ■ Throttle curve adjustment
ピッチカーブ（参考）
Pitch curve (reference)
スロットルカーブ（参考）
Throttle curve (reference)
スロットルカーブは、エンジン、燃料、マフラー、および気候等により
変化します。下のグラフを参 考にデータを入力した後、実 際にフライト
をして 微 調 整 をしてくださ い 。
A throttle curve can vary due to engine, muffler, fuel types, weather, etc.
The below graphs are starting points only and will require finer tuning after
first flights have been made.
（設定の行い方は、ご使 用の送信機の説明書をご覧ください。）
各コン ディションごとのピッチ 角 が 下の 表 のようになるよう送 信 機 の
ピッチカーブ機能にデータを入力してください。
※このデーターはコンピュータプロポを使 用のものです。
エンジン、燃料、マフラー等により変化します。一般的な目安
です。
(Refer to your transmitter’s instruction manual for radio specific pitch
curve setting descriptions).
Adjust your radio’s pitch curve percentages so the following suggested pitch
curve degrees are measured on your helicopter at the low, mid and high
points.
Note: actual values can vary depending on engine, muffler, fuel and this
data is a general guideline only.

2531-001
0414-571
2500-090
2539-029
2500-090
2506-044
2539-017
2539-017
0414-462
2506-044
0414-544
2531-003
2532-051
10
0414-460
0412-296
0414-458
0412-347
2533-030
0403-314
0403-315
2529-003
2506-035
2539-009
2500-044
2500-044
0412-343
2532-039
0412-329
0412-330
2500-091
2521-136
*2506-041
2505-007
0412-327
2532-044
2530-005
（ パ ー ツ 販 売 は ありま せ ん の で 、
2506-041を代用品としてご使用
く だ さ い 。）
(Use 2506-041 as a substitute,
since the actual part is not sold
separately.)
2524-014
2522-045
0414-543
2500-073
2521-094
2507-001
0414-467
2509-009
2531-006
2507-001
2500-073
0414-467
2509-009
2507-001
0414-561
2531-006
2532-007
2532-015
0414-543
パーツリスト
Parts list

11
コードNo.
Code No.
品名
Part
入数
Q'ty
税抜価格(円)
Price (Yen)
備考
Remarks
0403-314
FRP 対称メインブレードL=600
FRP main blade L=600 (symmetry)
1式
1 set 12,500
0403-315
セミ対称メインブレードL=600（カーボン）
Semi-symmetrical main blade L=600 (carbon)
1式
1 set 16,800
0412-296
SSZ-IVダンパーゴム
SSZ-IV damper rubber 2400
0412-327
SZ-Vブレードホルダー
SZ-V blade holder 1 7,500
0412-329
ø4 ブレードスペーサー3T
ø4 blade spacer 3T 4 2,500
0412-330
インサートドラッグメタルø4
Insert drag metal ø4 4 2,000
0412-343
SLピッチアーム
SL pitch arm
1 5,000
0414-458
SSZ-IVダンパーキャップ
SSZ-IV damper cap
1 1,600
ネジ付
With screws
0414-460
SSZ-IVフェザリングスピンドル
SSZ-IV feathering spindle
1500
0414-462
SSZ-IVセンターピン
SSZ-IV center pin
1900
0414-467
ラジアスアームP=25
Radius arm P=25
2300
0414-543
SSLウオッシュアウトコントロールアーム
SSL washout control arm
1 4,000
0414-544
ø2X180ピッチホリゾンタルロッド
ø2X180 pitch horizontal rod
1500
0414-561
D3V2 ラジアスブロック
D3V2 radius block 1 3,000
0414-571
SSL-IIヨーク
SSL-II Yoke112,000
2500-044 Brg. ø8Xø16X5 ZZ 2 1,200
2500-073 Brg. ø4Xø8X3FZZ 2 1,200
2500-090 Brg. ø5Xø13X4F ZZ 2 1,200
2500-091
Brg.スラストø8Xø16X5H
Bearing thrust ø8Xø16X5H
2 1,600
2505-007
M4ナイロンナット
M4 nylon nut10 200
2506-035 FW ø8Xø12X0.1T 10 400
2506-041 FW ø5Xø12X1.5T 5 600
2506-044
FW ø2.6Xø7.5X0.5 黒
FW ø2.6Xø7.5X0.5 black10 300
2507-001
ø1.5E リング
ø1.5 E-ring 10 100
2509-009
溝付き平行ピンø2X11.8
Grooved parallel pin ø2X11.8 2300
2521-094
カラー3X4X8.5F
Collar 3X4X8.5F 2500
2521-136
カラー12X18X1F
Collar 12X18X1F 2500
2522-045
強化ø2アジャストロッドM2X60
Strengthened ø2 adjust rod M2X60 5 1,500
2524-014
M2ロッドエンド
M2 rod end 10 500
2529-003
OリングP-7
O-ring P-7 2300
2530-005
ピボットボルト（E）
Pivot bolt (E)
2300
2531-001
セットスクリューM3X3
Set screw M3X3
10 300
2531-006
セットスクリューM2X3(ユニクロ)
Set screw M2X3 (Uni-chrome)
10 300
2532-007
キャップスクリューM3X22
Cap screw M3X22
10 400
2532-015
キャップスクリューM3X15
Cap screw M3X15
10 400
2532-039
キャップスクリューM2.6X6
Cap screw M2.6X6 10 400
2532-044
キャップスクリューM4X35（焼入れ）
Cap screw M4X35 (hardened) 2400
2532-051
キャップスクリューM2.6X10
Cap screw M2.6X10 10 400
2533-030
ナベアタマビスM1.7X5
Pan head screw M1.7X5 20 400
2539-009
ボタンボルトM5X10
Button bolt M5X10 2300
2539-017
ボタンボルトM3X6
Button bolt M3X6 2300
2539-029
ボタンボルトM4X8
Button bolt M4X8 2300

12
2538-012
2532-002
2532-002
0412-172
0412-348
0412-171
0412-259
コードNo.
Code No.
品名
Part
入数
Q'ty
税抜価格(円)
Price (Yen)
備考
Remarks
0412-171
SDセカンドギヤハウジング
SD second gear 80T1 3,300
0412-172
ø19 Brg.ホルダーW=60
ø19 Bearing holder W=60
1式
1 set 2,200
ネジ・Brg.付属
Bearing and screws attached
0412-259
SDセカンドギヤ80T (DTDS)
SD second gear 80T (DTDS) 1 3,000
0412-348
SDX-Gキャビングリーン
SDX-G cabin Green
1式
1 set 9,800
キャビンダンパーゴム付
With cabin damper rubbers
2532-002
キャップスクリューM3X8
Cap screw M3X8
10 400
2538-012
サラビスM2.6X6
Countersunk screw M2.6X6 10 200

平成28年5月
First printing
初版発行
May 2016
①本書の内容の一部または全部を無断で転載することは禁止されています。
②本書の内容については、将来予告なしに変更することがあります。
③本書の内容について万全を期しておりますが、万一ご不審な点や誤り、記載もれなどお気付
きのことがありましたら、ご一報くださいますようお願いいたします。
④運用した結果については③項にかかわらず責任を負いかねますので、ご了承ください。
①Reproduction of this manual, or any part thereof, is strictly prohibited.
②The contents of this manual are subject to change without prior notice.
③Every effort has been made to ensure that this manual is complete and correct. Should there,
however, be any oversights, mistakes or omissions that come to your attention, please inform
us.
④Item ③not withstanding, we cannot be responsible for events related to the operation of your
model.
注意 Note
H.T
https://www.hirobo.co.jp/group/model/
https://www.hirobo.co.jp/en/group/model/products/
