Hirobo TOWCOBRA AH-1S III BODY KIT User manual

INSTRUCTION MANUAL
■組立前に必ずこの説明書を最後まで、よくお読みになり、
正しくお使い下さい。
■この説明書は「TOWCOBRA」専用の部分についてのも
のです。「60スケールシリーズ」共通の部分は、メカニ
カルキット説明書をお読み下さい。特に「安全のために
必ずお守り下さい」は、飛行前に必ず読んで下さい。
■この説明書は、大切にお手元に保管して下さい。
※製品改良のため、予告なく仕様を変更する場合があります。
■Please read this manual in its entirety before attempting
to assemble the helicopter.
■This manual explains the parts exclusive to
TOWCOBRA. For parts common to the 60 scale series,
please read the mechanical kit manual. In particular,
please read the section entitled ’Always follow these
rules for safety’ before attempting to fly the helicopter.
■Keep this manual in a safe place.
※Changes in product specifications may be effected
without notice.
60 class
SCALE HELICOPTER
BODY KIT
取扱説明書
MADE IN JAPAN
2002
TOWCOBRA
AH-1S III
マフラーは0414-263 S60-II後方排気マフラー
（ボックスタイプ）をご使用下さい。
その他のマフラーは使用できません。
Use a 0414-263 S60-II rear exhaust muffler
(boxtype).Othermufflerscannotbeused.

1
目 次
Contents
10
9
8
7
5
4
3
2
1
11
6
12
13
14
15
トップカバーの取付 ........................................................... P.2
スキッドの組立・アンダーカバーの加工 ....................... P.3
テールスキッドの取付 ....................................................... P.4
エアインテークの取付 ....................................................... P.4
水平尾翼の取付 ................................................................... P.4
コクピット・トップカバーの組立 ................................... P.5
アクセサリーの取付 -1 ....................................................... P.6
テールギヤ ASSYの組立.................................................... P.7
ドライブシャフトの組立 ................................................... P.8
テールとラダーリンケージの取付 ................................... P.9
メインフレームの取付 ....................................................... P.10
アクセサリーの取付 -2 ....................................................... P.11
各カバーの取付 ................................................................... P.12
デカールの貼付 ................................................................... P.13
塗装について ....................................................................... P.14
補修パーツについて ............................................................... P.15
パーツリスト ........................................................................... P.16〜19
Attachingthetopcover....................................................... P.2
Skidassemblyandundercoverpreparation ..................... P.3
Attachingthetailskid ......................................................... P.4
Attachingtheairintake....................................................... P.4
Attachingthehorizontaltailfin.......................................... P.4
Cockpitandtopcoverassembly ........................................ P.5
Attachingtheaccessories-1................................................ P.6
Tailgearassembly............................................................... P.7
Driveshaftassembly........................................................... P.8
Attachingthetailandrudderlinkage................................ P.9
Attachingthemainframe ................................................... P.10
Attachingtheaccessories-2................................................ P.11

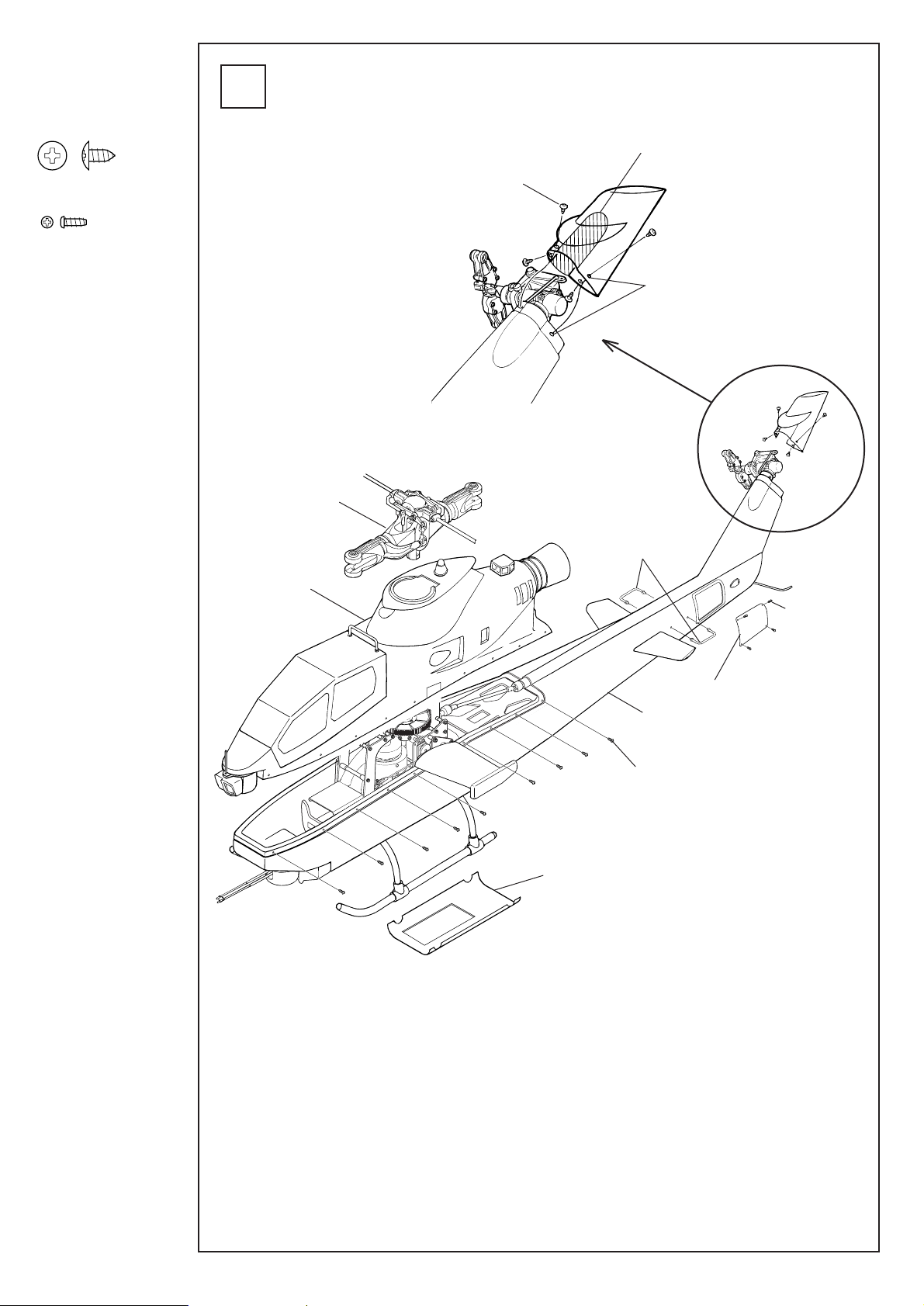

Attachingthecovers ........................................................... P.12

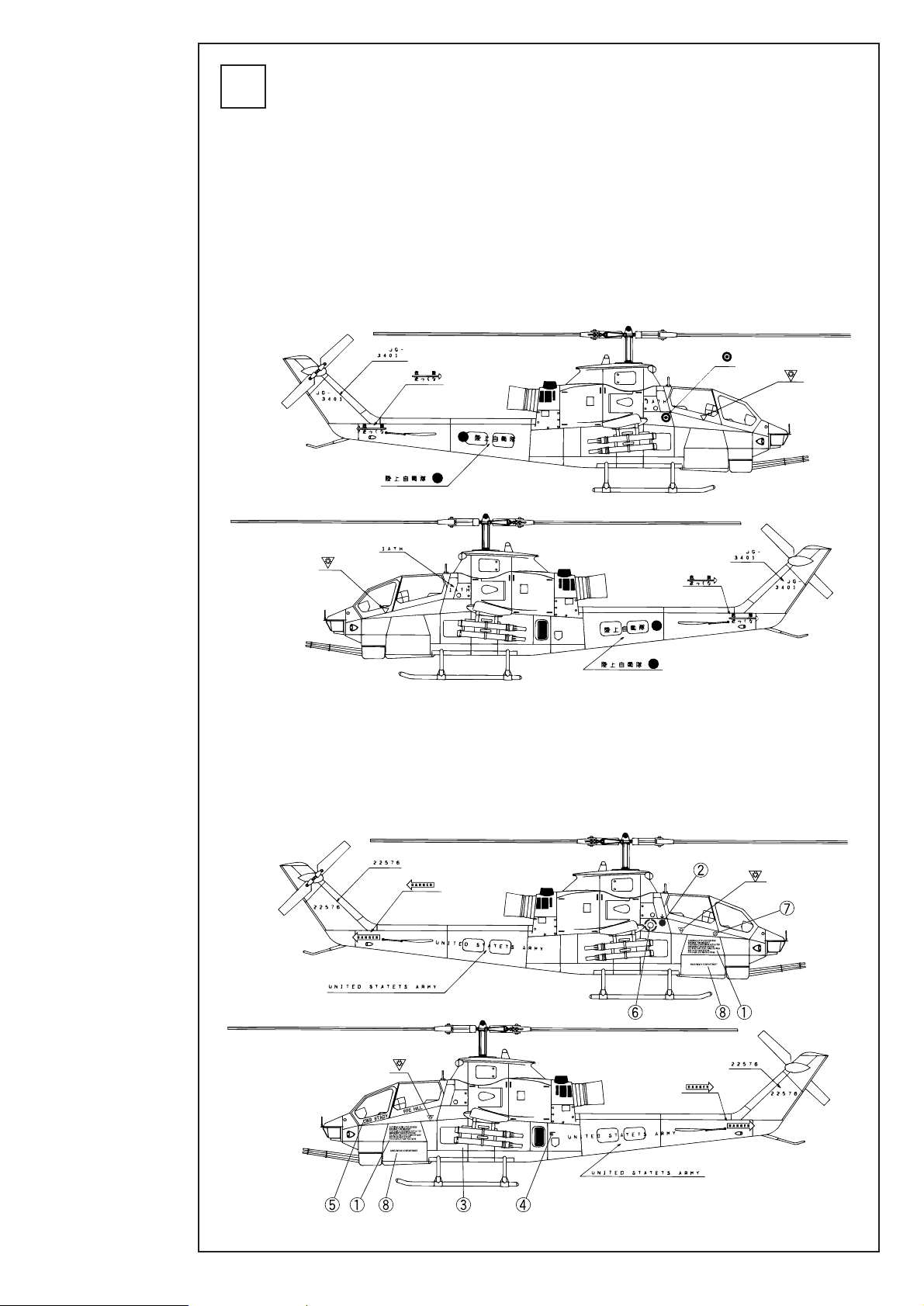

Affixingthedecals............................................................... P.13
Painting................................................................................. P.14
Repairparts .............................................................................. P.15
Partslist.................................................................................... P.16〜19
10
9
8
7
5
4
3
2
1
11
6
12
13
14
15

2
1トップカバーの取付
Attachingthetopcover
片側 8ヶ所、左右計 16 本のビスで取付けます。
① 図を参考に下部胴体に取付ビス位置をマジックペン
等で記します。
② 内側に補強ベニヤ10×10mmを接着します。接着に
はエポキシ(30分以上硬化型)を使用します。接着前
に接着面をサンドペーパーでサンディングし、アル
コールで油分を拭きとります。
③ 上部下部胴体がピッタリ合う様に上部胴体外周をヤ
スリ等で修正します。
④ マスキングテープ等で上下胴体を固定します。
⑤ 図の部分にφ1.8の穴をあけ、M2.6トラスTSで取付
けます。（左右同時）（上部下部胴体の前側が、ピッ
タリ合っている事を確認してください）
⑥ 後の方へ順々に同じ作業を行います。
注：しっかり上下を固定してから作業しないと歪み
が出て修正出来なくなります。
Attachthe16screws(8oneachside).
① Referringtothefigure,markthepositionofthescrews
onthebottomofthebodywithamarkerpenetc.
② Attacha10×10mmpieceofreinforcementplywood
totheinsidewithepoxy(30minutehardeningtype).
Sandthecontactsurfaceswithsandingpaperandwipe
anyoilawaywithalcoholbeforeattaching.
③ Inordertoensurethattheupperandlowerhalvesof
thebodyfittogetherperfectly,useafiletofilethe
outsideedgeoftheupperhalfofthebody.
④ Fixtheupperandlowerhalvesofthebodytogether
withmaskingtape.
⑤ Openaφ 1.8holeasshowinthefigure,andattach
withaM2.6trussTS.(Leftandrightsimultaneously)
(Checkthatthefrontpartofthebodyfitstogether
perfectly.)
⑥ Repeatthesameoperationtowardsthebackofthe
body.
Note: If the upper and lower halves of the body
are not fitted together perfectly, it may lead
to some skewness which can not be
corrected.
85 85
10
4
トップカバーとボディがぴったりと合う様に合わせ面をヤスリ等で
修正します。
Inordertoensurethatthetopcoverandbodyfittogetherper-
fectly,useafiletofilethecontactedges.
注意Caution
53.5mm
φ10
スターターシャフト式の場合はスター
ターシャフト用の穴φ 10 をトップカ
バーにあけます。
Inthecaseofastatorshaftmodel,open
astatorshaftφ10holeinthetopcover.
前から順に穴あけをします。
Opentheholesstartingatthefront
andworkingtowardstheback.
M2.6×6トラスTS…………16
M2.6×6 truss TS
補強ベニヤ ……………16
10
10
85 85 85 85 35 266
15
20

3
2スキッドの組立・アンダーカバーの加工
Skidassemblyandundercoverpreparation
組立後瞬間接着剤
を使用します。
Usecyanoacrylate
glueafter
assembling.
アンダーカバー取付ビス位置をマーカーな
どで記し、ボディ内側に 10mm ×10mm 補
強ベニヤを貼付けます。接着にはエポキシ
（30分以上硬化型）を使用し、接着前に接着
面をサンディングしアルコールで油分を拭
きとります。
φ1.8の穴をあけM2.6×6トラスTSで取付
けます。
Markthepositionoftheundercoverattaching
screwswithamarkerpenetc,andattacha
10 ×10mmpieceofreinforcementplywood
totheinsideofthebodywithepoxy(30
minutehardeningtype).Sandthecontact
surfaceswithsandingpaperandwipeanyoil
awaywithalcoholbeforeattaching.
Openaφ1.8holeandattachwithaM2.6×
6trussTS.
ボディとぴったり合う様にアンダーカバーを
ヤスリ等で修正します。
Inordertoensurethatitfitsthebodyperfectly,
useafiletofiletheundercover.
エンジンクーリング用にカットします。
Cutforenginecooling.
直径 16mm
（スキッドの取付けに合わせてカットする）
Diameter16mm
(Cutinaccordancewiththeattachmentoftheskid.)
ドライバーに合わ
せ、ネジ止め用の
穴をあけます。
Align with the
driverandopenthe
holeforthescrew.
カット
Cutoff
M2.6 × 6 トラス TS
M2.6 × 6trussTS
10mm× 10mm
ベニヤ板
Reinforcementplywood
70
6015
前
Nose
195 40
64mm
90°
90°
M3×5SS …………………8
M2.6×6トラスTS …………8
M2.6×6 truss TS
M3×8TS …………………8
P
A
C
E
R
CA+
M3 ×8TS
プラパーツアクセサリー
（アンテナ）
Plasticpartsaccessories
(Antenna)
瞬間接着剤
Cyanoacrylateglue
8mm
カットします
Cut8mm
防振ゴム
Shockabsorbing
rubber

4

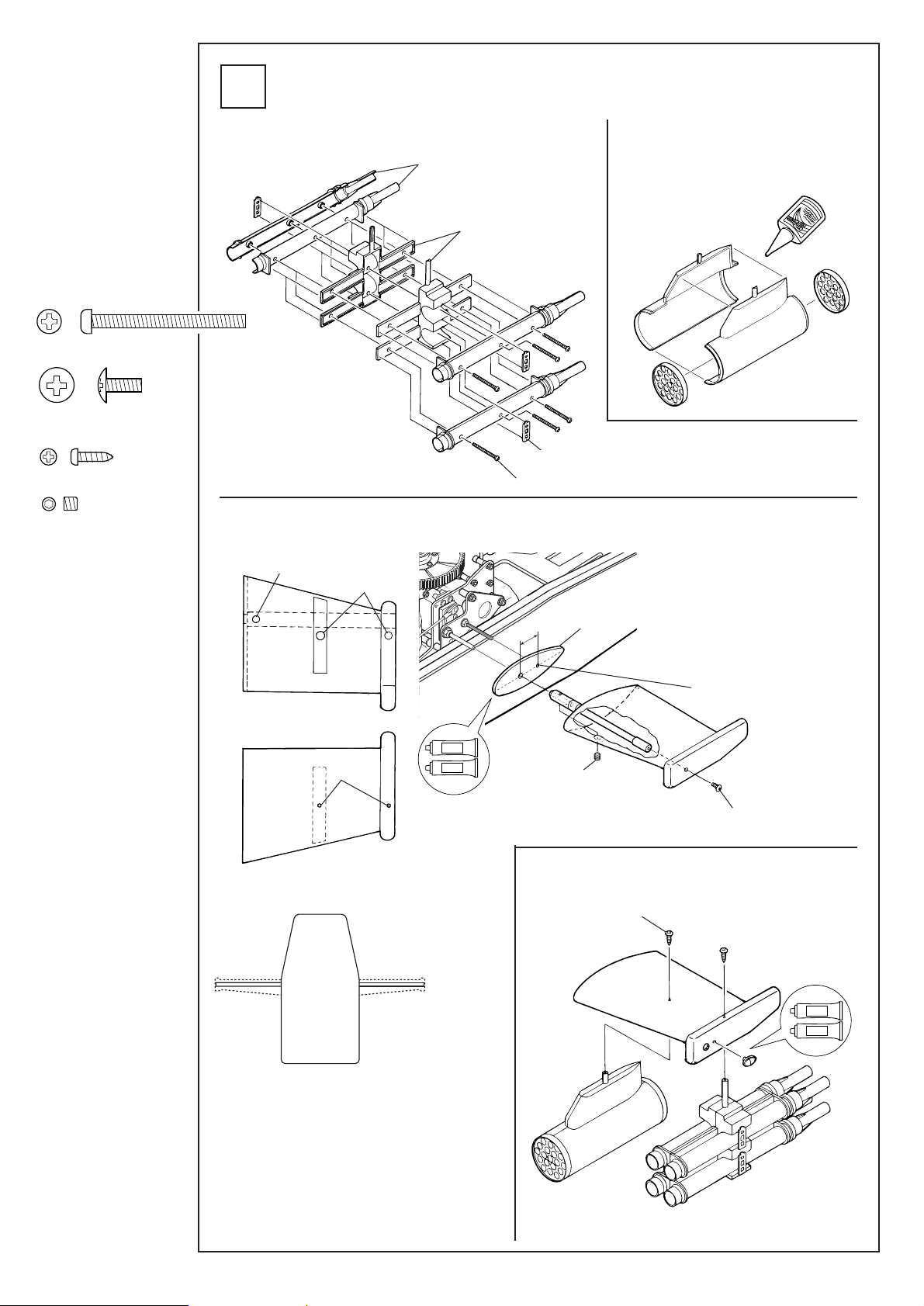

3テールスキッドの取付
Attachingthetailskid
4エアインテークの取付
Attachingtheairintake
5水平尾翼の取付
Attachingthehorizontaltailfin
テールスキッド取付用穴をあけます。
Tailskidmountinghole.
テールスキッド
Tailskid
胴枠
Fuselageframe
エポキシで固める
Cementwithepoxyglue
胴枠
Fuselageframe
[エアインテーク]
[Airintake]
金網を適当な大きさにカットして、
内側から接着します。
Cutthesuitablesizeofthewirenet.
カットする
Cutoff
胴体内側より取り付ける。
Mountairintakefrominside.
ケガキ線にあわせカット
します。（左側のみ）
Cutalongthemark-offline.
(Leftsideonly)
φ2 穴をあけます
Openφ 2holes.
10mm
幅3〜5mm
φ2 ×150 ピアノ線
Pianowire
A
B
エポキシ
Epoxy
ボディにぴったり合うように、水平尾翼の接着面
をサンディングします。
胴体にφ 2の穴をあけます。
水平尾翼にφ2 の穴をあけます。
φ2 × 150 ピアノ線を通し、エポキシ（30分硬化
型）で接着します。
Sandthecontactsurfaceofthehorizontaltailfin
sothatitfitsperfectlywiththebody.
Openaφ 2holeinthebody.
Openaφ 2holeinthehorizontaltailfin.
Passaφ2×150pianowirethoroughtheholeand
fixitwithepoxy(30minutehardeningtype).
A
B

5
6コクピット・トップカバーの組立
Cockpitandtopcoverassembly
[コクピット・キャノピーの組立]
[Assemblingthecockpitandcanopy]
12
3
4
5
6
7
8
9
1011
1
2
345
6
7
8
60
120 180
240
300
180
240
300 60
120
12
3
4
5
6
7
89
1
0
2
3
4
5
6
7
89
1
2
345
6
7
8
180
240
300 60
120
12
3
4
5
6
7
89
60
120 180
240
300
[コクピット]
[Cockpit] フード
Hood スティック（長）
Stick(Long)
スティック（短）
床右側へ
Stick(Short)
Torightsurface
キャノピー、コックピットを2枚重ね
てトップカバーに接着します。
Placethecanopyandcockpittogether
andattachtothetopcoverwithepoxy
(30minutehardeningtype).
カットします
Cutoff
A
B
エポキシ
Epoxy
A
B
カットします
Cutoff
エポキシ
Epoxy
A
B
エポキシ
Epoxy
窓を抜き、金網を内側から接着します。
Cutoffthewindows,adherethewirenets
frominside.
計器パネルデカール
Instrumentpaneldecal
フード以外は各部の塗装
後取付けます。
Thepartsotherthanthe
hoodshouldbemounted
afterpainting.
（スティックはコック
ピット下面からスク
ラップベニヤ等で補強
するとよいでしょう）
Itisrecommendedthat
stickbereinforcedwith
thescrapplywoodand
thelikefromthebottom
ofthecockpit.
A
B
エポキシ
Epoxy
キャノピーはケガキ線より多めに
カットし、トップカバーに合わせ
てさらにカットします。
Cutthecanopyslightlymorethan
indicatedbythemark-offline,and
thencutsothatitfitsthetopcover.
コックピットはケガキ線より多
めにカットし、トップカバーに
合わせてさらにカットします。
Cutthecockpitslightlymorethan
indicatedbythemark-offline,and
thencutsothatitfitsthetop
cover.
A
B
A
B
A
B
エポキシ
Epoxy
エポキシ
Epoxy
エポキシ
Epoxy
A
B
A
B
エポキシ
Epoxy
エポキシ
Epoxy
A
B
A
B

6
7アクセサリーの取付 -1
Attachingtheaccessories-1
[レーダーサイト]
[Radersight]
[胴体下部カバー（前部）]
[Fuselagelowercover(Front)]
[ガトリング砲]
[Gatlinggun]
M3× 10PH
M2ナット
M2nut
エポキシ（30分以上硬化型）を使用します。
Useepoxy(30minutehardeningtype).
カットする
Cutoff
M3ナット
M3nut
パイプ大小を継いでハンダ付け
します
Solderthelargeandthesmall
pipestogether.
金具を入れてハンダ付け
します
Solderthesewiththefix-
tureinserted.
カバーを接着
Adherethecover
M3×10PH及びバルサブロック
を接着
AdheretheM3×10PHandbalsa
blockwithepoxyglue.
M3 ナット
M3nut
先に出来ている砲身を挿
入して接着
Insertthegunbarrel
alreadymadeintotheend
beforebonding.
M2ナット …………………2
M2 nut
M3ナット …………………2
M3 nut
M3×10PH ………………2
A
B
エポキシ
Epoxy
A
B
エポキシ
Epoxy
A
B
A
B
エポキシ
Epoxy
エポキシ
Epoxy
エポキシ
Epoxy
A
B
A
B
エポキシ
Epoxy
A
B
エポキシ
Epoxy
バルサブロック20 ×30 × 50
Balsablock20×30 × 50
φ1.8 穴をあけます。
Openaφ1.8hole. φ 3 穴をあけます。
Openaφ3hole.
φ3 穴をあけます。
Openaφ3hole.
プラパーツ
Plasticparts
A
B
φ1.7 軸
φ1.7shaft
4枚重ね合わせ、ボディに接着します。
Putthe4sheetstogetherandattachtothebody. 大きさに合わせて穴をあけます。
Openaholetomatchthesize.
エポキシ
Epoxy

7

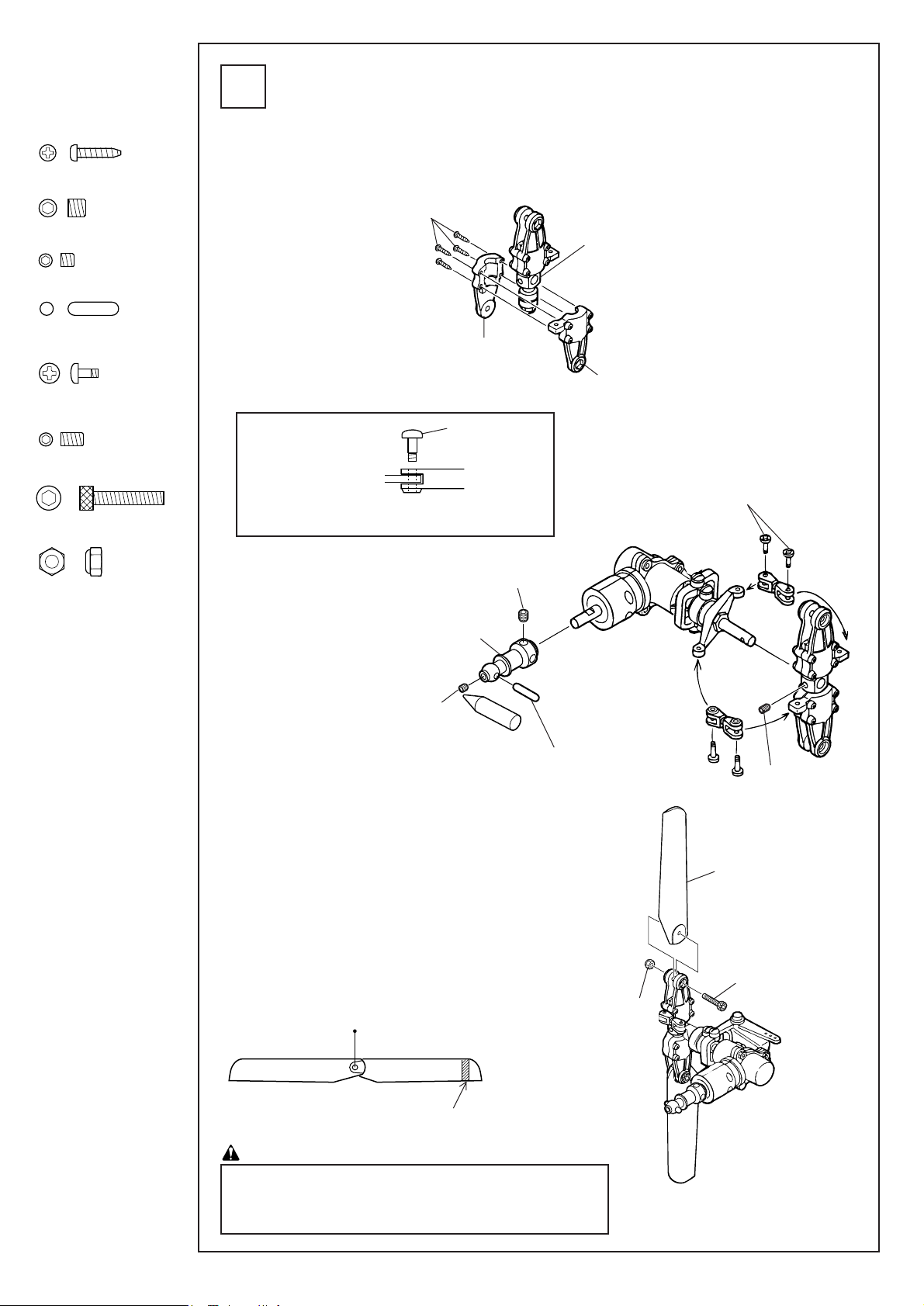

8テールギヤASSY の組立
Tailgearassembly
ロッドエンドピン
Rodendpin
①ユニバーサルジョイントにユニバーサルピンを固定
します。（ネジロック剤使用）
締めすぎないように注意
Donotscrewtootight.
テールハウジング ASSY
Tailhousingassembly
テールブレード
ホルダー(A)
Tailbladeholder(A) テールブレードホルダー(B)
Tailbladeholder(B)
M2 × 10TS スリワリ付
M2 ×10TSwithsplitend
方向に注意
ボスの無い側から
Checkthedirectionof
thescrew.Theheadof
thescrewsitsagainst
thesideofthelink
withouttheboss.
①Securetheuniversalpintotheuniversaljoint.(Use
thescrewlockequipment.)
● テールブレードの取付
Attachmentoftailrotorblade.
①テールブレードのバランスを取ります。
②テールブレードを M3× 16CS、M3ナイロンナット
で固定します。この時、テールブレードが手で軽く
動く程度に締めて下さい。
M3 ナイロンナット
M3nylonnut
テールブレード
Tailrotorblade
M3× 16CS
①Balancethetailblades.
②SecureeachtailbladewithaM3×16CSandM3lock
nut.
Fastenthetailbladestightenoughsotheycanbe
movedslightlybyhand.
軽い方にテープ等を巻く。
Windtapeatalighterside.
M2 ×4.5 ロッドエンドピン
M2 ×4.5rodendpin
ユニバーサルジョイント
Universaljoint
M3× 5SS
M4 ×4SS
ユニバーサルピン
Universalpin
M3 × 3SS
ロック
テールブレードは必ず純正品を使用して下さい。
純正品以外の物を使用しますと、破損、墜落の恐れがあります。
AlwaysuseHirobobrandtailbladesforbestperformance.If
anotherbrandisused,damageoracrashmayresult.
注意Caution
ユニバーサルピン…………1
Universal pin
M3×16CS ………………2
M3ナイロンナット …………2
M3 nylon nut
M2×4.5ロッドエンドピン …  4
M2×4.5 rod end pin
M3×5SS …………………1
M2×10TS-2 ……………8
M4×4SS …………………1
M3×3SS …………………1

8
9ドライブシャフトの組立
Driveshaftassembly
ギヤ(R)
Gear(R)
ギヤ(L)
Gear(L)
M2.6×8CS ………………4
M3×15皿PH ……………4
M3×15 coutersunk screw
M3×5SS …………………2
アングルミッション ASSY
Angletransmission
assembly
アングルミッションASSY
Angletransmissionassembly
取付台
Mountingplate
M2.6 × 8CS
（仮組）
(Temporarily)
アングルミッション ASSY
Angletransmissionassembly
テールドライブASSYP=410
TaildriveassemblyP=410
テールドライブASSYP=132
TaildriveassemblyP=132
フレーム
Frame
M3 × 15皿 PH
M3 × 15countersunkPH
ロック
（位置決め後）
(Afterpositioning)
ギヤ(L)
Gear(L)
ギヤ(R)
Gear(R)
ベニヤワッシャーをはめて、
エポキシ（30分以上硬化型）
で接着します。
Installaplywoodwasherand
adhereitwithepoxy(30
minuteshardeningtype).
M2.6 × 8CS
仮止めしてあります。
Temporarilypre-
attached
テールギヤ ASSY
Tailgearassembly
テールドライブASSYP=121
TaildriveassemblyP=121
M3 ×5SS
φ 1.2ピアノ線
φ1.2pianowire
曲げる
Bend
5mm
5mm
① アングルミッションASSYをM2.6×8CSで固定しま
す。（仮組）
② フレーム、テールドライブASSYP=132、テールドラ
イブASSYP=410、テールユニット ASSY、テールド
ライブ ASSYP=121 の仮組をします。
テールドライブ ASSYP=410 を胴枠に通し、スムー
ズに回転するようにテールドライブ ASSYP=410 と
アングルミッション ASSYの位置を決めます。
③ 位置が決まりましたら、テールドライブASSYP=410
と胴体をエポキシ（30分以上硬化型）で接着します。
④ 仮組したM2.6×8CSをネジロック剤で接着します。
① FixtheangletransmissionassemblywiththeM2.6×
8CS.(Temporaryassembly)
② Temporarilyassembletheframe,taildriveassembly
P=132,taildriveassemblyP=410,tailunitassemblyand
taildriveassemblyP=121.Passthetaildriveassembly
P=410throughthefuselageframe,anddecidethe
positionsofthetaildriveassemblyP=381andangle
transmissionassemblysothatitrotatessmoothly.
③ Whenthepositionsaredecided,fixthetaildrive
assemblyP=410andbodywithepoxy(30minute
hardeningtype).
④ FixthetemporarilyassembledM2.6 × 8CSwitha
thread-lockingagent.
グリス
グリス
テールドライブASSYP=121
TaildriveassemblyP=121
A
B
A
B
外から 2つ目の
穴を使います。
⑤ φ1.2×1200ピアノ線
を図のように曲げ加
工して下さい。
⑤ Bendthe φ 1.2 ×
1200pianowireas
shown in the
illustration.
グラスパイプは約80mm カットします。
Cutabout80mmfromtheglasspipe.
エポキシ
Epoxy
エポキシ
Epoxy
Usethe
secondhole
fromthe
outside.
ギヤに、付属のモリブデングリスを塗布して下さい。
また、定期的にグリスを継ぎ足して下さい。
ユニバーサルハブ内にも必ずグリスを塗布して下さい。
Applythesuppliedmolybdenumgreasetothegear.
Replenishthegreaseperiodically.
Alsoapplygreasetotheinsideoftheuniversalhub.
ポイントPoint
メインギヤを回してテールローターがスムーズに回転する様に
テールドライブASSYP=410とアングルミッションASSYの位置
を調整します。それぞれのユニバーサルハブとテールドライブ
シャフトは一直線上にならず、角度がつくようになります。
Rotatethemaingearandadjustthepositionofthetaildrive
assemblyP=410andangletransmissionassemblysothatthetail
rotorrotatessmoothly.Theiruniversalhubsandtaildriveshafts
aresetatanangleandnotinastraightline.

9
② φ1.2 × 1200ピアノ線は、ニュートラルをチェッ
クして、長さを決定してからカットして下さい。
③ φ 1.2 × 1200 ピアノ線とアジャストジョイント B
をハンダ付けします。
M2 ×6CS
M2 ナット
M2nut
EX φ5ボール
EX φ5ball
ロック
② Cutthe1.2×1200pianowireafterdeterminingthe
neutralpositionoftheruddercontrolsystem.
③ Soldertogetherthe1.2× 1200pianowireandad-
justjointB.
① ラダーサーボを取付けます。
10 テールとラダーリンケージの取付
Attachingthetailandrudderlinkage
①Attachtherudderservo.
ラダーのリンケージ
Rudderlinkage
ラダーのニュートラル位置は、ローター回転
数、ジャイロ等で変わりますからフライトテ
ストをして調整して下さい。
Therudderneutralposition,gyro,etc.,change
accordingtorotorrpm.Therefore,perform
testflightsandmakeadjustments.
送信機のエンコンスティックを中心にします。
そしてラダースティックとトリムがニュートラルになって
いる時にラダーコントロールシャフトとサーボホーンが
90°になる位置に取り付けます。
Setthethrottlecontrolstickofthetransmittertoneutral.
Attachthelinkagerodtotheservohornandpositionthe
servohornat90°whenrudderstickandtrimareintheir
respectiveneutralpositions.
レバー中立
Leverneutral
90゜
φ1.7FW
サーボマウント(B)
Servomount(B)
M2.6 × 16TS-2 座金付
サーボの大きさに合わせて
カットします。
Cuttomatchthesizeofthe
servo.
EXφ5ボール ………………1
EXφ5 ball
M2ナット……………………1
M2 nut
M2×6CS …………………1
φ1.7FW……………………1
アジャストジョイントB
AdjustjoiintB
M2 ロッドエンド
M2rodend
90 ゜
13.5

10
11 メインフレームの取付
Attachingthemainframe
① 胴体にメインフレームを組込みます。フレームを固
定する前にテールドライブ ASSYP=132 をテールド
ライブ ASSYP=410 に差し込んでおきます。
① Installthemainframeintothefuselage.Before
mountingtheframe,insertthetaildriveassembly
P=132intotaildriveassemblyP=410.
テールドライブASSYP=410
TaildriveassemblyP=410
テールドライブASSYP=132
TaildriveassemblyP=132
M3 ×22CS
M3 ×15 皿PH
M3 ×15countersunkPH
仮止していたネジを外します。
Removethetemporarilysetscrews.
M5ナイロンナット
M5nylonnut
φ3 × 8× 0.5FW
カラーφ3×6×12.5
Collar φ3×6×12.5
M3×40PH
M3×40PH ………………2
φ3×8×0.5FW……………8
M3ナイロンナット …………2
M3 nylon nut
M3×22CS ………………6
カラーφ3×6×12.5 ………6
Collarφ3×6×12.5
φ5×10×1FW ……………2
M5ナイロンナット（薄型）…2
M5 nylon nut
M3ナイロンナット
M3nylonnut
φ5×φ10×1FW
ユニバーサルハブの中に必ずグリスを
塗布して下さい。
Applygreasetotheinsideoftheuniversal
hub.
ロック
グリス
グリス

11
12 アクセサリーの取付 -2
Attachingtheaccessories-2
[トウランチャー]
[Towlauncher]
[スポンソン]
[Sponson]
[トウランチャー、ロケット弾ポッドの取付]
[Mountingthetowlauncherandrocketbombpod]
[ロケット弾ポッド]
[Rocketbombpod]
ランチャー・ホルダー・フック
各々個別に塗装後、組立、接着
します。（細かい所が塗装出来
ない為） Assemblethelauncher,theholderand
thehookseparatelyafterpainting,and
thenbondthemtogether.(Toavoidthe
difficultyinpaintingsmallportions.)
M3× 35PH
フック
Hook
接着（瞬間接着剤）
Adhere(quickdryingglue)
8本作ります。
Makeeightsets.
ランチャーホルダー
Launcherholder
接着
Adhere
φ6〜8穴
φ 6to8hole φ8穴
φ8hole
穴あけ
Drillholes
スポンソン下面（左）
Sponsonlowersurface(left)
スポンソン上面（左）
Sponsonuppersurface(left)
上面一直線になる様注意
Thetopsurfaceshouldbe
arrangedinastraightline.
φ2穴
φ2holes
リブ
Rib
接着
Adhere
左右一対
Rightandleftinapair. M3×8トラスPH M3×8trussPH
M3 ×3SS
M2×8TS
M3×35PH ……………12
M3×8トラスPH ………… 2
M8×8 truss PH
M2×8TS ………………… 4
M3×3SS ………………… 2
A
B
エポキシ
Epoxy
25mm
スポンソンマウントの M3 ×40PH に合
わせてφ 3穴をあけます。
あける位置によってスポンソンに角度を
つける事が出来ます。
機体側面図を参考にして穴位置を決めて
下さい。
Openaφ 3holetomatchthesponson
mountM3 ×40PH.
Dependingonwheretheholeismade,the
sponsoncanbeputatanangle.
Decidethepositionoftheholeby
referringtothefigureofthesideofthe
fuselage.
P
A
C
E
R
CA+
セット作ります。
Maketwosets.
セット作ります。
Maketwosets.
瞬間
Quickdryingglue
φ3穴をあけます。
Openaφ3hole.
エポキシ
Epoxy
A
B

12
13 各カバーの取付
Attachingthecovers
組み終わったら、リンケージやスワッシュプレート、
テールピッチプレートなどがボディと当たったり、こす
れたりしていないか入念にチェックします。もし、干渉
しているところがある場合はヤスリ等で削ります。
Whentheassemblyiscomplete,doathoroughcheckfor
anycontactorrubbingbetweenthebodyandlinkage,
swashplate,ortailpitchplate.Ifyoudiscoveranyinterfer-
ence,trimtheoffendingportionsusingafileorsuitable
tool.
トップカバー
Topcover
アンダーカバー
Undercover
ミッションカバー
Missioncover
ボディ
Body
ローターヘッドAssy
Rotorheadassembly
M2.6× 6トラスTS
M2.6× 6trussTS
M1.7×5TS
M2.6 ×6 トラスTS
M2.6 ×6trussTS
φ1.8 穴をあけます
Openaφ1.8hole.
テールミッションに合わせて
カットします。
Cuttomatchthetailgear.
M2.6×6トラスTS …………4
M2.6×6 truss TS
M1.7×5TS ………………4
プラパーツ
Plasticparts

13
[重心位置について]
ローターヘッドを持ち上げた時、スキッドパイプが
床から水平に持ち上がるまで機首に鉛等のバラスト
を積んで下さい。
[Determiningthecenterofgravity]
Loadtheballastsuchasleadintothenosesothattheskid
pipecanbeliftedlevelwiththefloorwhentherotorhead
isup.
14 デカールの貼付
Affixingthedecals
陸上自衛隊仕様
GroundSelf-DefenseForcespecifications
アメリカ軍仕様
USmilitaryspecifications

14
15 塗装について
Painting
組上がった機体を一度分解して各部分ごとに塗装しま
す。
① FRP部品はキズ、ピンホール等の修正後石鹸水と＃
300 〜400 位の耐水ペーパーでまんべんなく磨きま
す。磨きすぎるとピンホールが出て来ますので注意
が必要です。
② 一度薄目に溶いた色塗料を軽く吹き付け、乾かしま
すとピンホール等が良く見えますので大きなものは
ポリパテ、小さなピンホール（1〜2ヶ）であれば瞬
間接着剤等で押さえ、また磨いておきます。
③ もう一度軽く塗ってピンホール等のチェックをしま
す。
④ OK であれば本塗装を行います。
⑤ デカール等を貼り付けた後でツヤ消のクリヤウレタ
ンまたはエポキシ系の塗料で仕上げます。
☆ もちろん最初からウレタンまたはエポキシ系の塗料
を使っても OK です。
Firstdisassemblethecompletedfuselageandpainteach
sectionindividually.
① FRPpartsshouldbesandedsmoothwithsoapywater
and300-400gritsandpaperafterpinholesandother
flawshavebeenfixed.
Besurenottopolishthemtoohardbecausenew
pinholesmaybemade.
② Lightlysprayingaprimercoatofpaintandthenletting
itdrycompletelyhighlightstheappearanceof
pinholesandotherflaws.Alongwithpolishing,larger
pinholesshouldbefilledwithfillingputtyandsmaller
onesfixedwithinstantglue.
③ Applyanotherlightcoatofpaintcheckingformore
pinholesorflaws.
④ Ifnonearefoundandthebasefinishisacceptable,
finishpaintingthemodel.
⑤ Afterthepaintisdryaffixthedecalsasindicatedin
themanual,andcoverwithmatteclearurethaneor
epoxypaint.
☆ Ofcourse,urethaneorepoxypaintscanbeusedfrom
thebeginningofpaintingprocessifdesired.
別売の0414-261リベットシールφ1.0、φ 1.4￥2,500を
使うとリベットを再現することが出来、よりスケール感
がUP します。
コード No. 品名 入数 価格
0414-261 リベットシールφ1.0,φ 1.4 1 ￥2,500
Withthe0414-261φ1.0andφ 1.4rivetseals(sold
separately,2,500yen),thesenseofscalecanbeimproved
byrecreatingtheappearanceofrivetsonthemodel.
CodeNo. Nameofparts Q'ty Price
0414-261 Rivetseals φ1.0,φ 1.4 1 ￥2,500

15
Transmitter:FUTABA FF9-H
1ch(AIL) 2ch(ELE) 3ch(THR) 4ch(RUD) 5ch(GYR) 6ch(PIT)
(
R/U
)
100% 100% 100% 100% 100% 100%
(
L/D
)
100% 100% 80% 100% 100% 100%
D/R UP 100% 100% ----- 100% ----- -----
DN 70% 70% ----- 100% ----- -----
EXP UP 0% 0% ----- 0% ----- -----
DN 0% 0% ----- 0% ----- -----
NORM NORM 30% NORM NORM NORM
NORM NORM REV NORM NORM REV
AIL -50% ELE -50% PIT +55%
POS1 POS2 POS3 POS4 POS5
NORM 0% 35% 50% 65% 100%
NORM 0% 25% 50% 65% 80%
HOLD 0% 25% 50% 75% 100%
Transmitter: JR X-3810 THRO AIL ELEV RUDD GEAR PIT
H100% L100% D100% L100% +100% H100%
L 80% R100% U100% R100% -100% L100%
D/R UP ----- 100% 100% 100% ----- -----
DN ----- 70% 70% 100% ----- -----
NORM REV REV NORM NORM NORM
AIL -50% ELE +50% PIT -70
L123H
NORM 0% 35% 50% 65% 100%
NORM 0% 25% 50% 65% 80%
HOLD 0% 25% 50% 75% 100%
PI-CRV
TYPE:3S EXP:INH
SWASH GAIN
TH-CRV
REVERS
SWASH Mix
ATV
F/S
REVERS
TRAVEL ADJUST
TYPE:HELI
(
SR-3
)
ATL:ON
PI-CRV
TH-CRV
PARAMETER
SWASH AFR
Data sheet

16
補修パーツについて
※Spare parts are available for direct sales from HIROBO, but only in Japan.
● 補修パーツのご購入につきましては、キットを購入された模型店へコード番号と名称を言ってお買い求め下さい。
●上記の方法で購入が困難な場合は、直接当社へ下記要領にてお申し込み下さい。

●お届け
商品は小包にて、ご注文受付日から3日〜7日後にお届けいたします。
週末、年末年始、GW、お盆休み中のご注文は、休み明けから3日〜7日後とさせていただきます。
月初めは棚卸しのため1日〜3日ほど余分にお時間をいただくこともあります。あらかじめご了承下さい。

●商品の交換
商品の不良、配送上の破損、ご注文と違う商品が届いた場合は、お手数ですが商品到着8日以内にお電話
（0847-40-0088）パーツ係までご連絡の上、ご返送下さい。返送料は当社で負担いたします。
お客様のご都合による返品・交換は受け付けておりませんので、コードNo、品名、数量をご確認の上、ご注文ください。
※コードNo、品名は商品に表示してあります。商品が届いてすぐに内容をご確認ください。

●お申し込み方法（現金書留または代金引換にてお受けしております）
注文書 （コピーしてお使い下さい）
注文書同封の上、お申し込みください。
消費税（5％）、送料が必要です。
（お釣りの要らないようにお願いします）
※切手でのご注文はお受け出来ません。

・送料
FAX、封書、お電話でお申し込み下さい。
消費税（5％）、代引送料（代引手数料込）が必要です。

・代引送料（代引手数料込）
品代金 一律
一律
沖縄・離島
￥525
￥1,260
￥2,520
500円未満
500円以上
￥2,310
￥1,575
￥1,470
￥1,365
￥1,470
￥2,310
￥2,415
￥1,680
￥1,575
￥1,470
￥1,575
￥2,415
￥2,625
￥1,890
￥1,780
￥1,680
￥1,785
￥2,625
北海道
東北、関東、信越
北陸、東海
近畿、中四国
九州
沖縄
1
現金書留
2
代金引換
1万円未満
品代金
地区 3万円以上
1万円以上
3万円未満
品 名
都・道
府・県 市・郡 区
（ ） （ ）
単価 数量 金 額 コードNo.
お名前
お申し込み年月日 年 月 日
ご住所
TEL FAX
指定時間
ご注文回数はじめて・2回目以上
日祝日配達希望する・希望しない
無 ・ 有（ 時頃）
フリガナ
①パーツ代金の合計
②消費税（5%）
③送料／代引送料（代引手数料込）
お支払金額（①＋②＋③）
〒
（パーツ係）
広島県府中市府川町138
〒 726-0004
TEL:
（ 0847 ） 40-0088
（代）
FAX:45-7670

17
2500-061
0402-596
0402-578
2539-006
0404-318
2532-041
2500-057
2506-019
0404-318
0404-322
2500-065
0404-320
0404-322
0404-320
0404-321
2500-065
2524-004 2505-006
2524-003
0404-322
2531-002
2534-005
2532-005
2505-006
2505-013
0404-231
2500-068
0404-316
0404-315
2500-068
0404-231 2505-006
2532-030
0404-314
2531-003
2500-068
2531-001
0404-564
0402-597
0404-566
2506-005
2509-016
2509-016
2509-016
0404-561
2506-029
2500-085
2532-030
2506-021
0414-012
0414-013
0414-005
0414-011
0414-025
0414-247
0414-005
0414-023
2500-054
0414-024
0414-248
0414-249
0414-022
2538-010

18
ドーコ.oN .oNedoC 名品 sralucitraP 数入 yt'Q 格価(円)
)neY(ecirP 考備 skrameR
875-2040 ESトッセグンジウハルーテ tesgnisuohliatES 1式tes1 005,3
695-2040 ESーダルホドーレブルーテ redlohedalbliatES 各2 hcaerof2 005
795-2040 ESグンジウハルーテ gnisuohliatES 1式tes1 008
132-4040 トッセスーケヤギルーテ tesesacraegliaT 各1 hcaerof1 002,1
413-4040 ヤギ付軸 tfahshtiwraeG 1式tes1 005,2 付ーラカ rallochtiW
513-4040 第ルーテ2軸
tfahsdnocesliaT 1式tes1 006
613-4040 φ5 ヤギータイマ
φraegretim5 1式tes1 003,2
813-4040 トッセーバレチッピルーテ tesrevelhctipliaT 各2 hcaerof2 005)B(,)A(
023-4040 トッセトーレプチッピルーテ tesetalphctipliaT 1式tes1 008,2
123-4040 トーレプチッピルーテ etalphctipliaT 1002
223-4040 スボトーレプチッピルーテ ssobetalphctipliaT 1式tes1 002,1
165-4040 φブハルサーバニユ5
tniojlasrevinUφ5 1002,1
465-4040 φトンイョジルサーバニユ5
tniojlasrevinUφ5 1004,1
665-4040 ドーレブルーテ称対29=L 29=LedalbllatlacirtemmyS 2005
500-4140 II-06Sブハルサーバニユ buhlasrevinuII-06S 1002,1 付ンピルーロ nipllorhtiW
110-4140 031II-06S°ヤギルベベ
031II-06S°raegleveb 各1 hcaerof1 000,6)L(,)R(
210-4140 II-06S軸トンイョジルグンア tfahstniojelgnaII-06S 1008
310-4140 II-06Sスーケグンリアベトンイョジルグンア esacgniraebtniojelgnaII-06S 1005,1
220-4140 GTプイパドイガブイラドルーテ epipediugevirdliatGT 1000,3
320-4140 .grBII-06Sドイガ ediuggniraebII-06S 2008
420-4140 .grBII-06Sスーケ esacgniraebII-06S 2000,1 O付グンリ gnir-OhtiW
520-4140 II-06Sトーレプトンイョジルグンア etalptniojelgnaII-06S 1000,1
742-4140 CTトフャシブイラドルーテ231=PYSSA 231=PylbmessatfahsevirdliatCT 1005,3 済立組P 。すで離距の間穴ンピルーロは
.selohnipllorehtneewtebecnatsidehtsiP.delbmessayrotcaF
842-4140 CTトフャシブイラドルーテ014=PYSSA 014=PylbmessatfahsevirdliatCT 1008,9 済立組P 。すで離距の間穴ンピルーロは
.selohnipllorehtneewtebecnatsidehtsiP.delbmessayrotcaF
942-4140 CTトフャシブイラドルーテ121=PYSSA 121=PylbmessatfahsevirdliatCT 1005,3 済立組P 。すで離距の間穴ンピルーロは
.selohnipllorehtneewtebecnatsidehtsiP.delbmessayrotcaF
450-0052.grBφ6φ×01× ZZ32002,1
750-0052.grBφ3φ×6× ZZF5.22002,1
160-0052.grBφ4φ×9×ZZ42002,1
560-0052.grBφ6φ×01× ZZF32002,1
860-0052.grBφ5φ×31× ZZ42002,1
580-0052.grBφ5φ×01× ZZF42002,1
600-50523Mトッナンロイナtunnolyn3M01002
310-50526.2Mトッナtun6.2M02002
500-6052WF φ4×6× T5.001001
910-6052 φーャシッワ平3φ×5.4×5.0
rehsawtalFφ3φ×5.4×5.0 01002
120-60525WF ×7× T1.05004
920-60526WF ×8× T3.04005
610-9052ンピルーロ2× 2niplloR01×0101005
300-4252ンピドンエドッロ2M× 2MnipdnedoR5.4×5.401003
400-4252プイタンピクンリルブダepytnipknilelbuoD2003付ンピドンエドッロnipdnedorhtiW
200-1352ーュリクストッセ3M× 3MwercsteS5×5 01003
300-1352ーュリクストッセ4M× 4MwercsteS4×4 01003
500-2352ーュリクスプッャキ3M× 3MwercspaC61×6101004
030-2352ーュリクスプッャキ6.2M× 6.2MwercspaC8×801008
140-2352ーュリクスプッャキ3M× 3MwercspaC41×4101004
500-43522M× 2-ST01リワリス2M× dnetilps2-ST0101001
010-8352スビラサ2M× 2MwercsknusretnuoC5×501002
600-93522M×6 スラト付段2M× ssurtderedluohs62005

19
INSTRUCTION MANUAL
■組立前に必ずこの説明書を最後まで、よくお読みになり、
正しくお使い下さい。特に、「安全のために必ずお守り
下さい」は、飛行前に必ず読んで下さい。
■この説明書は「60スケールシリーズ」共通のメカニカル
部分についてのものです。機種によって異なる部分は、
各ボディー専用の説明書をお読みになって下さい。
■この説明書は、大切にお手元に保管して下さい。
※製品改良のため、予告なく仕様を変更する場合があります。

■Please read this manual in its entirety before attempting
to assemble the helicopter. In particular, please read the
section entitled Always follow these rules for safety
before attempting to fly the helicopter.
■This manual explains the mechanical parts common to
the 60 scale series. For parts which vary depending on
the model, please read the manual for each body.
■Keep this manual in a safe place.
※Changes in product specifications may be effected
without notice.
MADE IN JAPAN
2000
60 class
SCALE HELICOPTER
MECHANICAL KIT
取扱説明書
0414-040
0404-433 0414-041
INSTRUCTION MANUAL
■組立前に必ずこの説明書を最後まで、よくお読みになり、
正しくお使い下さい。
■この説明書は「SUPERCOBRA」専用の部分についての
ものです。「60スケールシリーズ」共通の部分は、メカ
ニカルキット説明書をお読み下さい。特に「安全のため
に必ずお守り下さい」は、飛行前に必ず読んで下さい。
■この説明書は、大切にお手元に保管して下さい。
※製品改良のため、予告なく仕様を変更する場合があります。
■Please read this manual in its entirety before attempting
to assemble the helicopter.
■This manual explains the parts exclusive to
SUPERCOBRA. For parts common to the 60 scale
series, please read the mechanical kit manual. In
particular, please read the section entitled ’Always follow
these rules for safety’ before attempting to fly the
helicopter.
■Keep this manual in a safe place.
※Changes in product specifications may be effected
without notice.
60 class
SCALE HELICOPTER
BODY KIT
取扱説明書
MADE IN JAPAN
2002
TOWCOBRA
AH-1S III
0414-257
0414-239
0404-434
0414-250
0414-254
0414-255
0414-259
0414-260
0414-251
0414-253
0414-238
0414-252
0414-258
0414-256
CATRIDGEACTIVATEDDEVICES
WARRINGTHISAIRCRAFT
CONTAINSACARTRIDGEACTUATED
EMERGENCYESCAPESYSTEM
EQUIPPEDWITHEXPLOSIVEDEVICES
SEETN53452027028
FORCOMPLETEINSTRUCTIONS
CATRIDGEACTIVATEDDEVICES
WARRINGTHISAIRCRAFT
CONTAINSACARTRIDGEACTUATED
EMERGENCYESCAPESYSTEM
EQUIPPEDWITHEXPLOSIVEDEVICES
SEETN53452027028
FORCOMPLETEINSTRUCTIONS
SERVICETHISAIRCRAFT
WITHNIL-T-3824GRADE
JP-4AVIATIONFUEL
IFNOTAVAILABLEREFER
TOTB33-9130-200-25FOR
ALTERNATEFUEL
AMMUNITIONCOMPARTMENT
AMMUNITIONCOMPARTMENT
U.S.ARMY
AH-1S
U.S.ARMYSERIAL
NO.22576
CW2STADY
PFCHILL
CHIROBO 2002 TOW COBRANO.10879
1
2
345
6
7
8
180
240
300 60
120
12
3
4
5
6
7
89
60
120 180
240
300
12
3
4
5
6
7
8
9
1011
1
2
345
6
7
8
60
120 180
240
300
180
240
300 60
120
12
3
4
5
6
7
89
1
0
2
3
4
5
6
7
89
2524-001
0400-090
2523-002
0414-235
0404-414
0414-243
0401-057
0414-242
0414-244
2521-104
2505-016
2505-006
2532-007
2506-020
2506-004
マフラーは0414-263 S60-II後方排気マフラー
（ボックスタイプ）をご使用下さい。
その他のマフラーは使用できません。
Use a 0414-263 S60-II rear exhaust muffler
(boxtype).Othermufflerscannotbeused.
