OPERATION
MANUAL



< H1178: A >
 
  



!""#$%&'($)!*"+(!*+*,('-)('.

!"!#"$"!
/0
00
INDOOR UNIT
RAK-DJ18PCASVX
RAK-DJ24PCASVX
OUTDOOR UNIT
RAC-DJ18PCASVX RAC-DJ24PCASVX

– 2 –
PRECAUTIONS DURING INSTALLATION
SAFETY PRECAUTION
●Please read the “Safety Precaution” carefully before operating the unit to ensure correct usage of the unit.
●Pay special attention to signs of “ !Warning” and “ !Caution”. The “Warning” section contains matters which, if not observed strictly,
may cause death or serious injury. The “Caution” section contains matters which may result in serious consequences if not observed prop-
erly. Please observe all instructions strictly to ensure safety.
●The sign indicate the following meanings.
●Please keep this manual after reading.

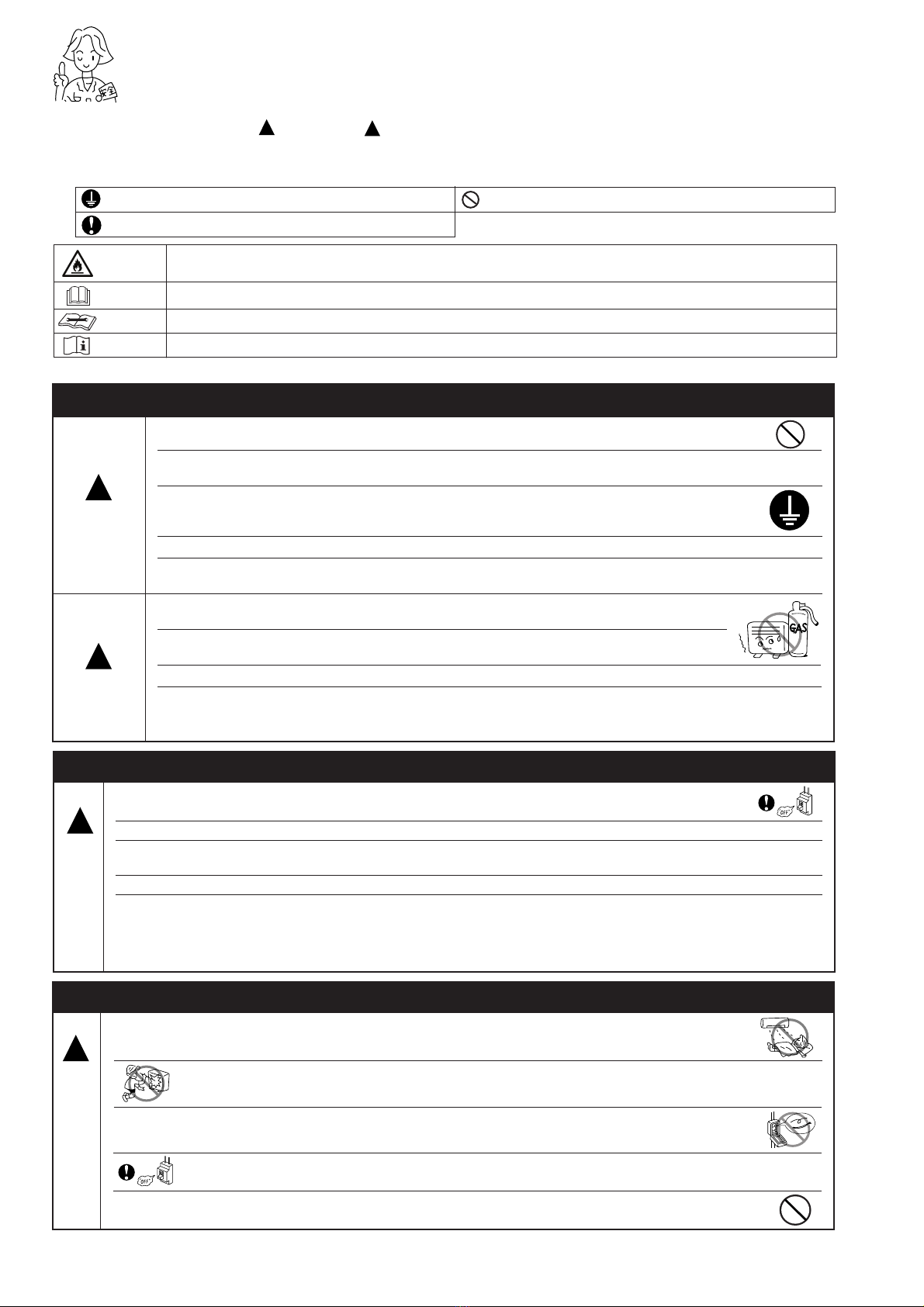

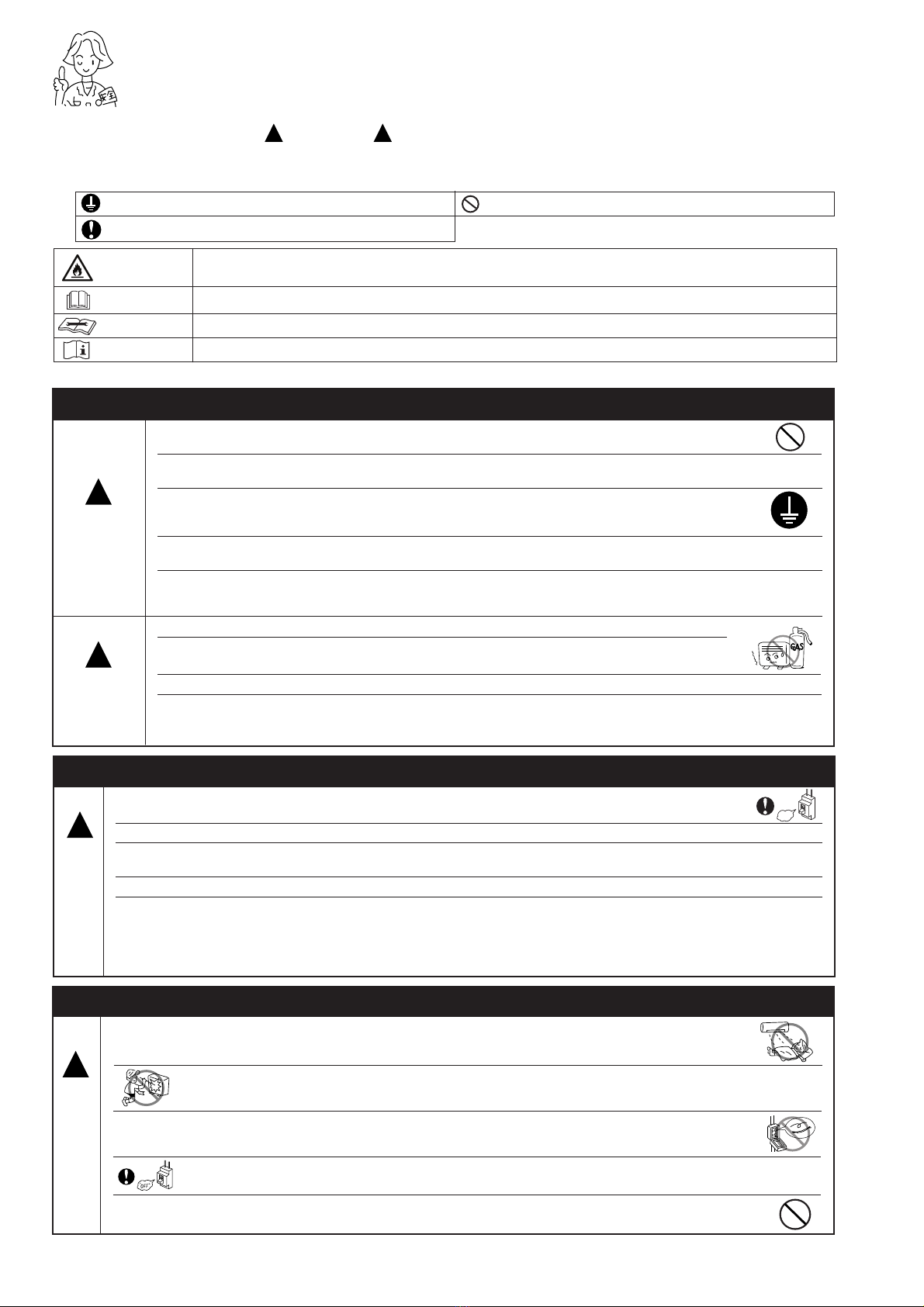

WARNING
PRECAUTIONS DURING INSTALLATION
●
Do not reconstruct the unit.
Water leakage, fault, short circuit or fire may occur if you reconstruct the unit by yourself.
●
Please ask your sales agent or qualified technician for the installation of your unit. Water leakage, short circuit or
fire may occur if you install the unit by yourself.
●
Please use earth line.
Do not place the earth line near water or gas pipes, lightning-conductor, or the earth line of telephone. Improper
installation of earth line may cause electric shock.
●
Be sure to use the specified piping set for R32. Otherwise, this may result in broken copper pipes or faults.
●
Do not use refrigerant other than the one indicated on the outdoor unit (R32) when installing, moving or repairing.
Using other refrigerants may cause trouble or damage to the unit, and personal injury.
●
A circuit breaker should be installed depending on the mounting site of the unit. Without a circuit breaker, the danger
of electric shock exists.
●
Do not install near location where there is flammable gas. The outdoor unit may catch fire if flammable gas leaks
around it.
●
Please ensure smooth flow of water when installing the drain hose.
●
Do not install the indoor unit in a machine shop or kitchen where vapor from oil or its mist flows to the indoor unit.
The oil will deposit on the heat exchanger, thereby reducing the indoor unit performance and may deform and in
the worst case, break the plastic parts of the indoor unit.
CAUTION
The sign in the figure indicates prohibition.
Make sure to connect earth line.
Indicates the instructions that must be followed.
This symbol shows that this equipment uses a flammable refrigerant.
If the refrigerant is leaked, together with an external ignition source, there is a possibility of ignition.
This symbol shows that the Operation Instructions should be read carefully.
This symbol shows that a service personnel should be handling this equipment with reference to the Installation Manual.
This symbol shows that there is information included in the Operation Manual and/or Installation Manual
WARNING
CAUTION
CAUTION
CAUTION
●
Should abnormal situation arises (like burning smell), please stop operating the unit and turn off the circuit breaker. Contact
your agent. Fault, short circuit or fire may occur if you continue to operate the unit under abnormal situation.
●
Please contact your agent for maintenance. Improper self maintenance may cause electric shock and fire.
●
Please contact your agent if you need to remove and reinstall the unit. Electric shock or fire may occur if you remove and reinstall the unit
yourself improperly.
●
If the supply cord is damaged, it must be replaced by the special cord obtainable at authorized service/parts centers.
●
If the air conditioner is not cool, one possible cause could be due to refrigerant leakage, so consult your dealer.
The refrigerant gas used in the air conditioner is harmless. But if refrigerant gas leaks into the room, harmful products are generated when
in contact with fire from appliances such as a stove heater.
When there is refrigerant gas accumulation in the room, immediately stop the air conditioner. Open the windows for ventilation and contact
your agent.
W
A
R
N
I
N
G
!
!
!
W
A
R
N
I
N
G●
Spray cans and other combustibles should not be located within a meter of the air outlets of both indoor and outdoor units.
As a spray can’s internal pressure can be increased by hot air, a rupture may result.
!
● Avoid an extended period of direct air flow for your health.
● Do not insert a finger, a rod or other objects into the air outlet or inlet. As the fan is rotating at a high speed, it will cause
injury. Before cleaning, be sure to stop the operation and turn the breaker OFF.
● Do not use any conductor as fuse wire, this could cause fatal accident.
● During thunder storm, disconnect and turn off the circuit breaker.
PRECAUTIONS DURING SHIFTING OR MAINTENANCE
PRECAUTIONS DURING OPERATION

– 3 –
ENGLISH
PRECAUTIONS DURING OPERATION

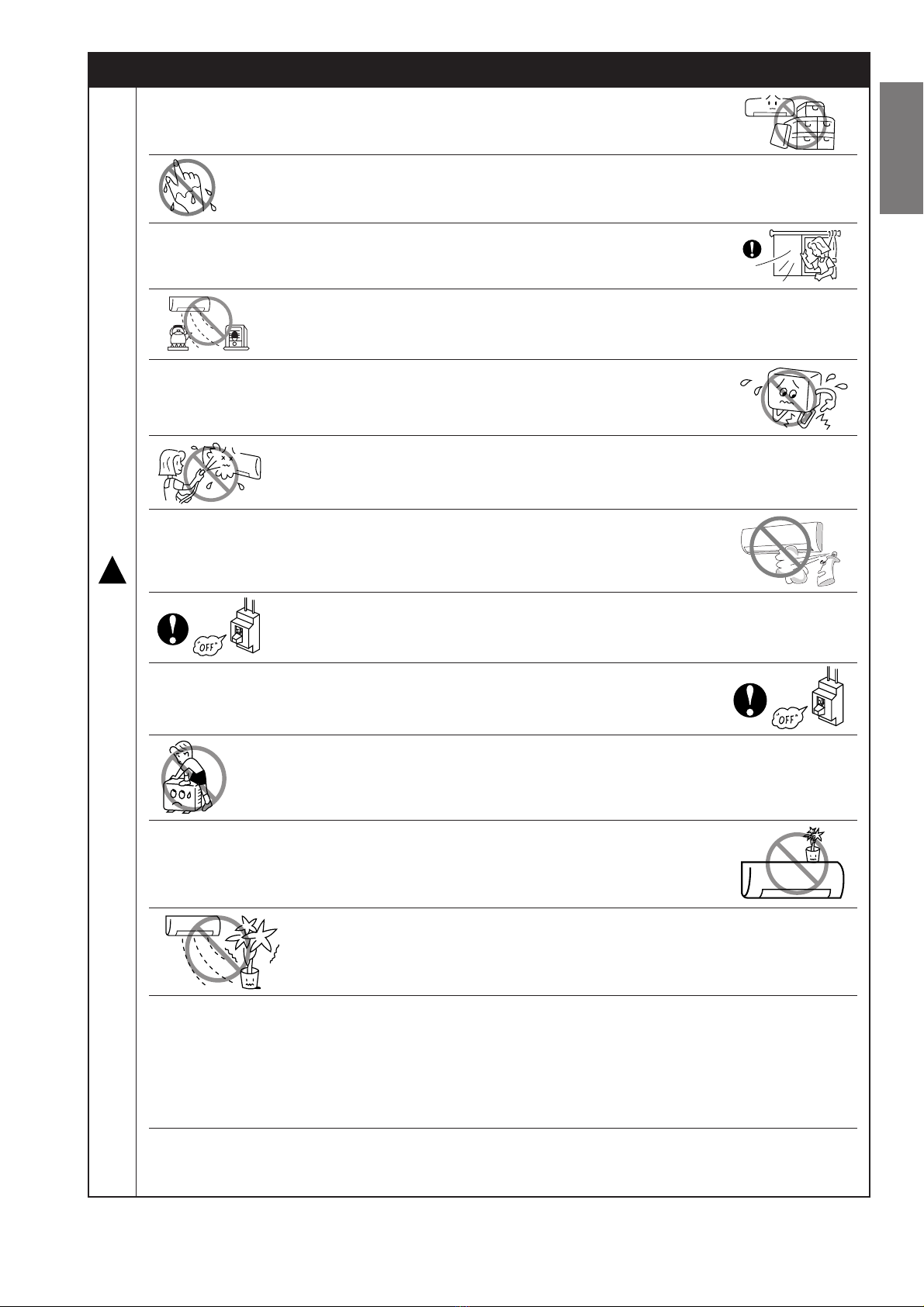

●Do not attempt to operate the unit with wet hands, this could cause fatal
accident.
●When operating the unit with burning equipments, regularly ventilate the
room to avoid oxygen insufficiency.
●Do not direct the cool air coming out from the air-conditioner panel to face
household heating apparatus as this may affect the working of apparatus
such as the electric kettle, oven etc.
●Do not use any aerosol or hair sprays near the indoor unit. This chemical
can adhere on heat exchanger fin and blocked the evaporation water flow
to drain pan. The water will drop on tangential fan and cause water splashing
out from indoor unit.
●Please ensure that outdoor mounting frame is always stable, firm and
without defect. If not, the outdoor unit may collapse and cause danger.
●Do not splash or direct water to the body of the unit when cleaning it as
this may cause short circuit.
●When operating the unit with the door and windows opened, (the room humidity is always above
80%) and with the air deflector facing down or moving automatically for a long period of time,
water will condense on the air deflector and drips down occasionally. This will wet your furniture.
Therefore, do not operate under such condition for a long time.
●If the amount of heat in the room is above the cooling or heating capability of the unit (for
example: more people entering the room, using heating equipments and etc.), the preset room
temperature cannot be achieved.
●This appliance is not intended for use by persons (including children) who are physically handicapped
sensory or mental or lack of experience and knowledge. Unless supervised or instructed on the
use of electrical appliances by persons responsible for their safety.
●Do not climb on the outdoor unit or put objects on it.
●Please switch off the unit and turn off the circuit breaker during cleaning,
the high-speed fan inside the unit may cause danger.
●Turn off the circuit breaker if the unit is not to be operated for a long period.
C
A
U
T
I
O
N
●The product shall be operated under the manufacturer specification and
not for any other intended use.
●Do not put water container (like vase) on the indoor unit to avoid water
dripping into the unit. Dripping water will damage the insulator inside the
unit and causes short-circuit.
●Do not place plants directly under the air flow as it is bad for the plants.
!

– 4 –
INDOOR UNIT
NAMES AND FUNCTIONS OF EACH PART
Pre-filter
To prevent dust from coming into the indoor unit.
(Refer page 9)
Front panel
(Refer page 10)
Indoor unit indicators
Light indicator showing the operating condition.
(Refer page 5)
Horizontal deflector, Vertical deflector
(Air Outlet)
Remote controller
Send out operation signal to the indoor unit. So
as to operate the whole unit.
OUTDOOR UNIT
Drain pipe
Condensed water drain to outside.
Connecting cord and insulation pipe for piping
Air inlet (Back, Left side)
Air outlet
Drain pipe
Condensed water drain to outside.
Connecting cord and insulation pipe for piping
Air inlet (Back, Left side)
Air outlet
WIDTH (mm)
950
658
850
MODEL
RAK-DJ18PCASVX, RAK-DJ24PCASVX
RAC-DJ18PCASVX
RAC-DJ24PCASVX
HEIGHT (mm)
294
530
650
DEPTH (mm)
230
275
298
MODEL NAME AND DIMENSIONS
RAC-DJ18PCASVX
RAC-DJ24PCASVX

– 5 –
ENGLISH
INDOOR UNIT INDICATIONS
NAMES AND FUNCTIONS OF EACH PART

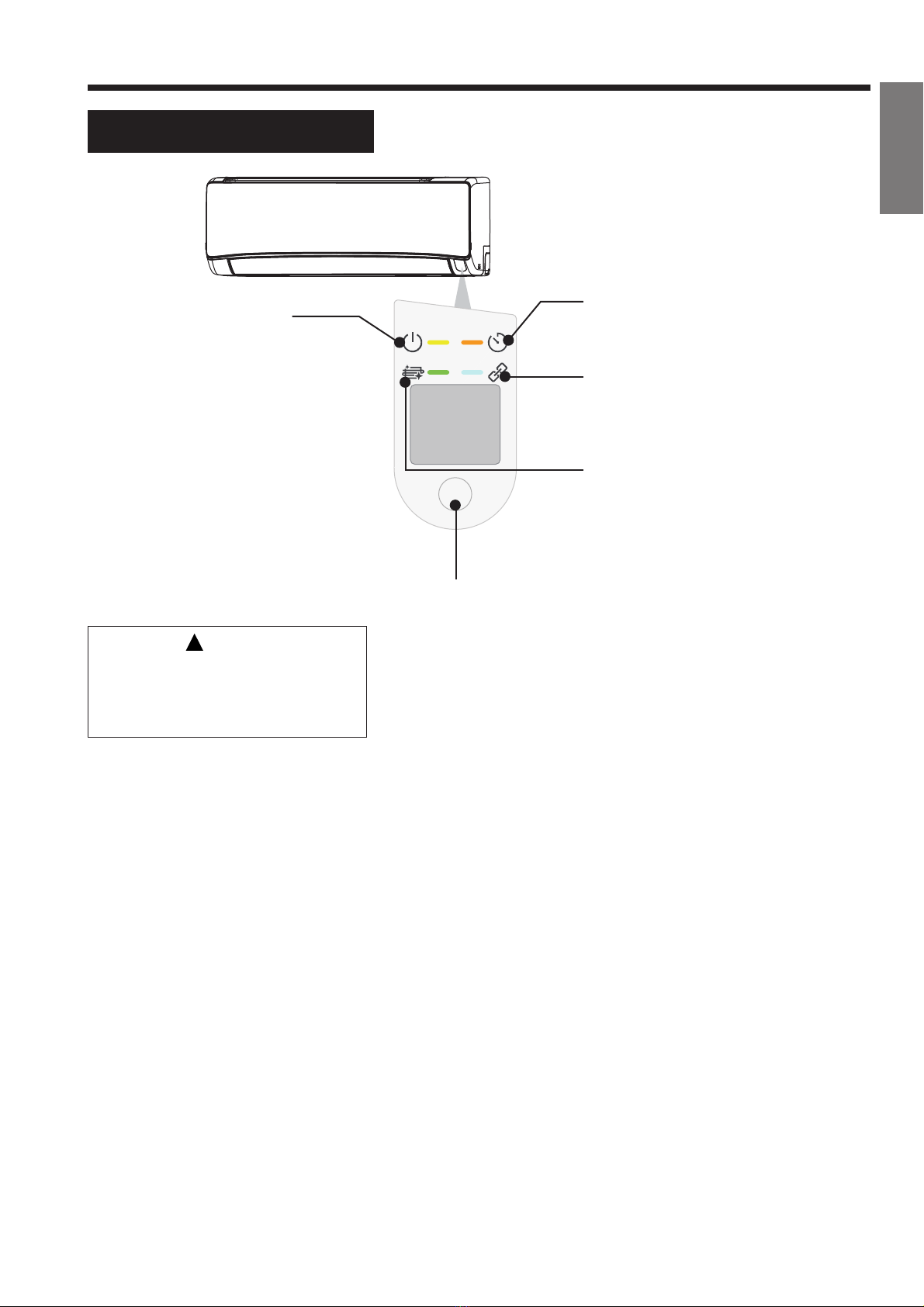

Operation Lamp (Yellow)
This lamp lights during operation.
Temporary Switch
Use this switch to start and stop when the remote controller
does not work.
●By pressing the temporary switch, the operation is done
in automatic mode.
●When the operation is done using the temporary switch
after the power source is turned off and turn on again,
the operation is done in automatic mode.
✩If the power stays on and the unit is not operated, power is slightly consumed in the control
circuit. The power is saved by turning off the power switch (or the circuit breaker when the power
is supplied from the outdoor unit).
Clean Function Lamp (Green)
This lamp uses for FrostWash,
Mold Guard, Filter Sign.
Timer Lamp (Orange)
This lamp lights when the timer
is working.
Wi-Fi Lamp (Blue)
Optional
!
CAUTION
Turn off the circuit breaker if the
unit is not be operated for a long
period.

– 6 –
NAMES AND FUNCTIONS OF REMOTE CONTROLLER
■This remote controller controls the operation and timer setting of the room air conditioner. The operating
range of the remote controller from the indoor unit is 7m. If indoor lighting is used, the range may be
shorter.
Precautions for Use
●Do not put the remote controller under direct sunlight and high temperature.
●Do not drop it on the floor, and protect it from water.
●If you press the FUNCTION button during operation, the air conditioner may stop for about 3 minutes
for protection before you can start it again.
Mode Selector Button
Use this button to select the
operation mode. Every time you
press this button, the mode will
change from (Cool) ➞
(Dry) ➞(Fan) ➞
(A.Cir) cyclically.
GoodSleep Button
Invalid Operation Sign
Shown at invalid setting or operation
Transmission Sign
The transmission sign blinks
when a signal has been sent.
On/Off Button
Press this button to start
operation.
Press it again to stop operation.
TEMPERATURE Button
Room temperature setting.
Value will change quicker when
you keep pressing.
FAN SPEED Button
Select the fan speed.
UP/DOWN Button
Controls the angle of the
horizontal air deflector.
Off Mode Sign
SILENT Button
RESET Button
FrostWash Button
Filter Sign Reset Button
Power SAFE Button
Refresh Button
On Timer Button
Select the turn ON time.
Off Timer Button
Select the turn OFF time.
Signal Transmission
Powerful Button
INFORMATION
Capabilities Cooling and Dehumidifying Capabilities
●If the heat present in a room exceeds the unit’s
cooling capacity (for example, if there are many
people in the room or other heating appliances
are used), the preset room temperature may not
be reached.
●For the refrigerant charge information, please refer to
the outdoor unit installation manual or specification
label.
Refrigerant Information
CAUTION
Do not use a stove or any other high temperature
devices in proximity to the indoor unit.
PROHIBITION

– 7 –
ENGLISH

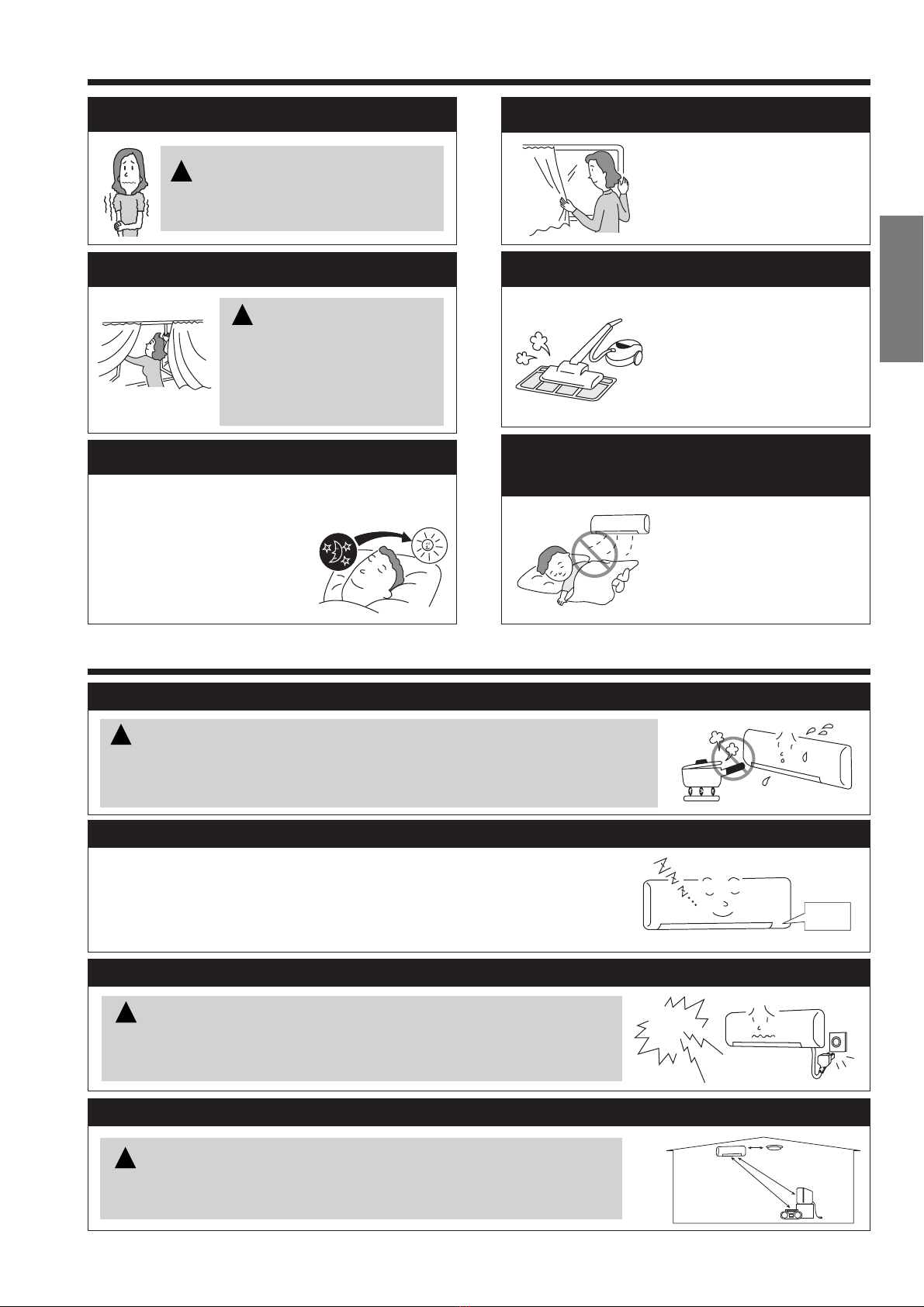

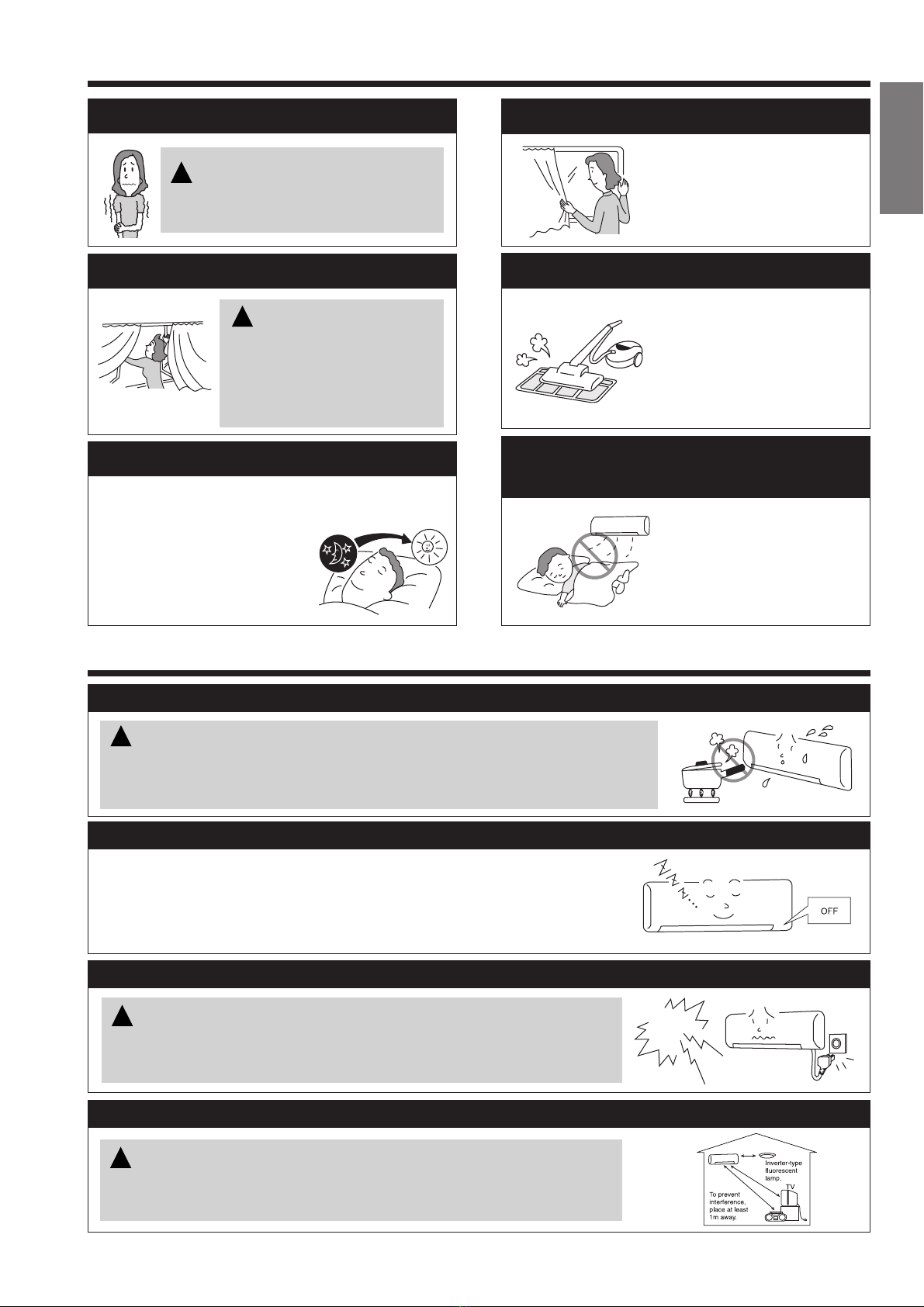

Suitable Room Temperature Install curtain or blinds
Ventilation
Effective Usage Of Timer
Do Not Forget To Clean The Pre-Filter
Please Adjust Suitable Temperature
For Baby And Children
Warning
Freezing temperature is bad for health
and a waste of electric power.
!
It is possible to reduce
heat entering the room
through windows.
At night, please use the “OFF or ON timer or
SLEEP timer operation mode”, together with your
wake up time in the morning.
This will enable you to enjoy
a comfortable room
temperature. Please use
the timer effectively.
Dusty air filter will reduce the
air volume and the cooling
efficiency. To prevent from
wasting electric energy,
please clean the filter every
2 weeks.
Please pay attention to
the room temperature and
air flow direction when
operating the unit for baby,
children and old folks who
have difficulty in movement.
Caution
Do not close the room
for a long period of time.
Occasionally open the door
and windows to allow the
entrance of fresh air.
!
THE IDEAL WAYS OF OPERATION
FOR USER’S INFORMATION
The Air Conditioner And The Heat Source In The Room
Not Operating For A Long Time
When Lightning Occurs
Interference From Electrical Products
!
Caution
If the amount of heat in the room is above the cooling capability of the
air conditioner (for example: more people entering the room, using heating
equipments and etc.), the preset room temperature cannot be achieved.
When the indoor unit is not to be used for a long period of time, please
switch off the power from the mains. If the power from mains remains
“ON”, the indoor unit still consumes about 3W in the operation control
circuit even if it is in “OFF” mode.
!
Warning
To protect the whole unit during lightning, please stop operating the
unit and remove the plug from the socket.
!
Caution
To avoid noise interference, please place the indoor unit and its remote
controller at least 1m away from electrical products.

– 8 –

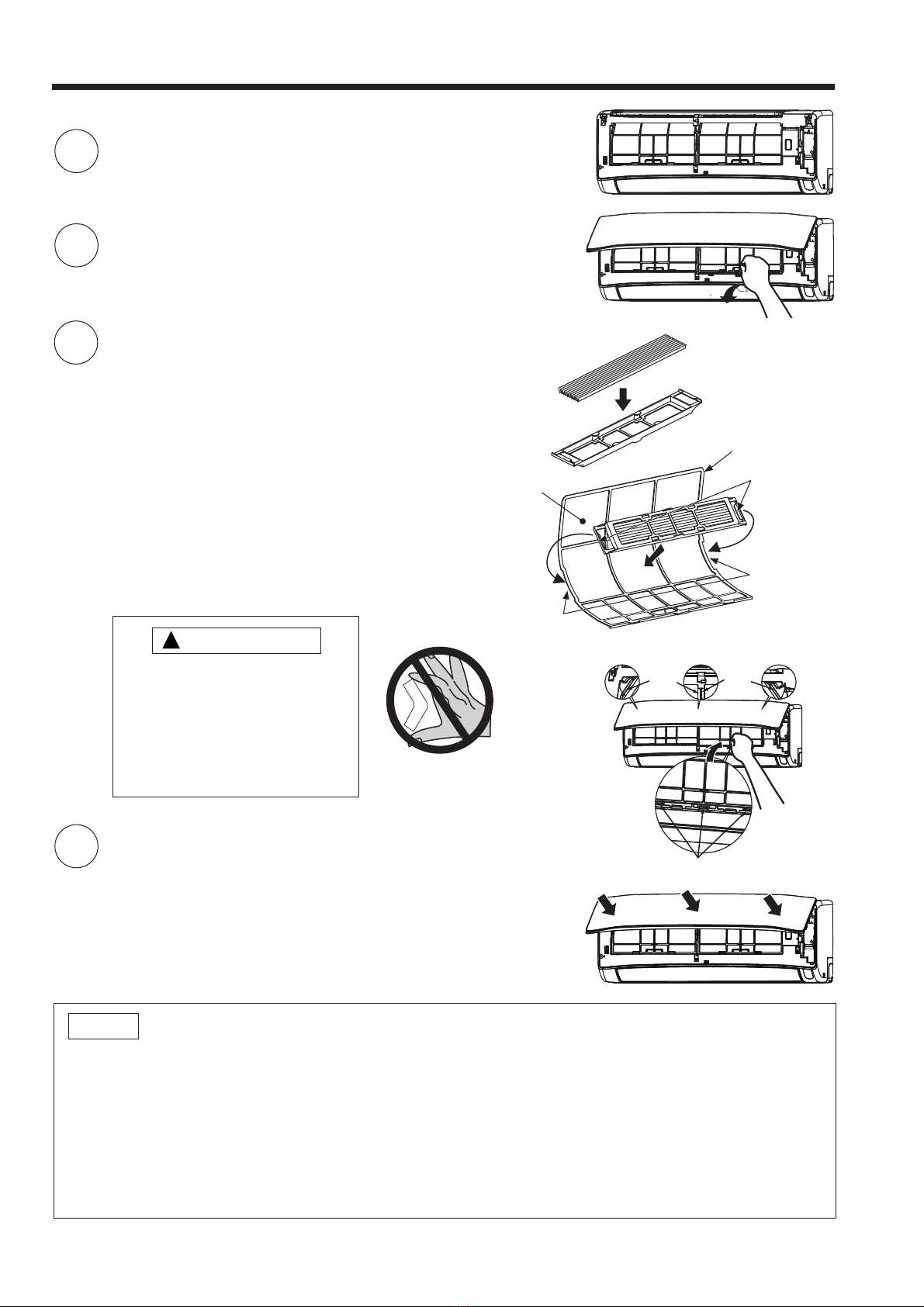

ATTACHING THE AIR PURIFYING FILTERS
1Open the front panel
●Pull up the front panel by holding it at both sides
with both hands.
2Remove the Pre-filter
●Push upward to release the claws and pull out the
Pre-filter.
4Attach the Pre-filters
●Attach the Pre-filters by ensuring that the surface
written “FRONT” is facing front.
●After attaching the Pre-filters, push the front panel at
three arrow portions as shown in figure and close it.
!
Do not bend the air purifying
filter as it may cause damage
to the structure.
Please do not smell direct from
source of filter.
NOTE
●In case of removing the air purifying filters, please follow the above procedures.
●The cooling capacity is slightly weakened and the cooling speed becomes slower when the air
purifying filters are used. So, set the fan speed to "HIGH" when using it in this condition.
●Air purifying filters are not washable. It is recommended to use vacuum to clean it. It can be use
for 1 year time. Type number for this air purifying filter is <SPX-CFH22AC26>. Please use this
number for ordering when you want to renew it.
●Do not use detergent on the air purifying filter as some detergent may deteriorate the air purifying
filter electrostatic performance.
CAUTION
3Attaching the air purifying filters
(Accessories) to the filter frame.
●Attach the air purifying filters to the C-case to
the designated position.
●The cooling capacity is slightly weakened and
the cooling speed becomes slower when the
air purifying filters are used.
●The air purifying filters are not washable. It is
recommended to use vacuum to clean. It can
be used for 1 year. When you want to renew
it, please ask your sales agent.
Air purifying filter
C-case
Backside of
Air Filter
Claw
Hook
Hook
Filter Frame
Air Filter

– 9 –
ENGLISH
MAINTENANCE
CAUTION
!
Before cleaning, stop operation and switch off the power supply.
1
2
3
1. PRE-FILTER
Clean the Pre-filter, as it removes dust inside the room. In case the Pre-filter is full of dust, the air flow
will decrease and the cooling capacity will be reduced. Further, noise may occur. Be sure to clean the
Pre-filter following the procedure below.
Open the front panel and remove the Pre-filter
●Gently lift and remove the air purifying filters
from the air purifying filter frame.
Vacuum dust from the Pre-filter and air purifying
filter using vacuum cleaner. If there is too much
dust, rinse under running tap water and gently
brush it with soft bristle brush. Allow filters to dry
in shade.
●Re-insert the air purifying filter to the filter frame.
Set the Pre-filter with “FRONT” mark facing front,
and slot them into the original state.
●After attaching the Pre-filters, push the front
panel at three arrow portions as shown in
figure and close it.
!CAUTION
●Do not wash with hot water at more than 40°C. The Pre-filters may shrink.
●When washing it, shake off moisture completely and dry it in the shade; do not expose it directly
to the sun. The Pre-filters may shrink.
●Do not use detergent on the Pre-filter as some detergent may deteriorate the Pre-filter electrostatic
performance.

– 10 –
WIRING ARRANGEMENT
Cleaning and maintenance must be carried out only by qualified service personnel. Before
cleaning, stop operation and switch off the power supply.
!
CAUTION
CAUTION
●Please use earth line.
Do not place the earth line near water or gas pipes, lightning-conductor, or the earth line of
telephone. Improper installation of earth line may cause electric shock
●A circuit breaker should be installed depending on the mounting site of the unit. Without a circuit breaker,
the danger of electric shock exists.
IMPORTANT
The wires in this mains lead are coloured in accordance with the following code:
Green-and-yellow : Earth
Blue : Neutral
Brown : Live
As the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings
identifying the terminals in your plug, proceed as follows:
The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked
with the letter E or by the earth symbol or coloured green or green-and-yellow.
The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured
black.
The wire which is coloured brown must be connected to the terminal which is marked with the letter L or
coloured red.
NOTE
If the supply cord is damaged, it must be replaced by the special cord obtainable at authorized service/parts
centers.
!
2. CLEANING OF FRONT PANEL
CAUTION ●Never use hot water (above 40°C), benzine, gasoline, acid, thinner or a
brush, because they will damage the plastic surface and the coating.
Removing the Front Panel Attaching the Front Panel
!
●Remove the front panel and wash with clean water.
Wash it with a soft sponge.
After using neutral detergent, wash thoroughly with clean water.
●When front panel is not removed, wipe it with a soft dry cloth.
Wipe the remote controller thoroughly with a soft dry cloth.
●Wipe the water thoroughly.
If water remains at indicators or signal receiver of indoor unit,
it causes trouble.
Method of removing the front panel.
Be sure to hold the front panel with both hands to detach and
attach it.
●When the front panel is fully opened with both
hands, push the right arm to the outside to release
it, and while closing the front panel slightly, pull it
out forward.
●Move the projections of the left and right arms into
the Flanges in the unit and securely insert them
into the holes.
Move
Arm
Push
Arm
Shaft
Insert
Insert
Step

– 11 –
ENGLISH
REGULAR INSPECTION
PLEASE CHECK THE FOLLOWING POINTS BY QUALIFIED
SERVICE PERSONNEL EITHER EVERY HALF YEARLY OR
YEARLY. CONTACT YOUR SALES AGENT OR SERVICE
SHOP.
1
2
3
Is the earth line disconnected or
broken?
Is the mounting frame seriously
affected by rust and is the outdoor
unit tilted or unstable?
Is the plug of power line firmly
plugged into the socket?
(Please ensure no loose contact
between them).
FROSTWASH OPERATION
It does not wash when outside
temperature is less than about 21°C or
more than 43°C.
When “FrostWash” is done by operating
a remote controller, it does not wash
when the room temperature is less than
about 21°C or more than about 32°C.
When 60 minutes after the end of
“FrostWash”, “FrostWash” is not operated
for product protection.
It is the sound that the internal machine
is inflated and contracted by the
temperature change and the fin of the
heat exchanger is frozen and thawed
Repeat for 1 second on and 1 second
off for 10 seconds
Because “FrostWash” can not work
when operating the “FrostWash” with
remote controller.
●The air conditioner is operating
●Outside air temperature, room
temperature and room humidity are
not suitable for “FrostWash”
●It has not been over 60 minutes since
the end of “FrostWash”
Repeat for 4 seconds on and 1 second
off for 15 seconds
Because FrostWash has not been done
for a long time.
Operate the remote controller to operate
“FrostWash”.
Noise occurred
during FrostWash
operation
FrostWash
Operation does
not start
(Clean
Function Lamp)
blinks
■The following phenomena do not indicate unit
failure.
Refrigerant flow noise in the pipe or valve
sound generated when flow rate is adjusted.
Noise generated when the unit expands
or contracts due to temperature changes.
Noise generated with the indoor unit fan’s
rpm changing such as operation start times.
Noise of the motorized valve when the unit
is switched on.
Noise of the ventilation fan sucking in air
present in the drain hose and blowing out
dehumidifying water that had accumulated
in the condensed water collector. For
details, consult your sales agent.
Operation noise changes due to power
variations according to room temperature
changes.
Mist is generated as the air within the
room is suddenly cooled by conditioned air.
Caused as the smells and particles of
smoke, food, cosmetics, etc. present in
room air become attached the unit and
blown off into the room again.
Actual room temperature may deviate
slightly from the remote controller's
temperature setting depending on the
number of people in the room, indoor or
outdoor conditions.
Hissing or fizzy
sounds
Squeaking
noise
Rustling noise
Clicking noise
Perking noise
Changing
operation noise
Mist emission
Odors
Mold Guard Operation
If the air conditioner has operated in
cooling and drying mode, including auto
mode, for less than 10 minutes, the Mold
Guard operation will not start even if the
air conditioner is in off mode.
If operation of the air conditioner is stop
by OFF Timer or GoodSleep Timer, the
Mold Guard will not operate.
If ON Timer is set and on time is within
about 2 hours, the Mold-Guard will not
operate.
(Clean Function Lamp) on the
indoor unit lights up during Mold
Guard operation. If Mold Guard
operation stop at middle point,
FrostWash and Filter sign indicator
will turn off.
The horizontal deflector remain open.
Room temperature or humidity may rise.
Depending on situation, Mold Guard will
operate with Fan Mode.
When there would be the window near
indoor unit, the water might condense
on the window during Mold Guard. If
necessary, to cancel Mold Guard.
When after FrostWash operation, the
water inside the indoor unit evaporates
and depending on the room conditions,
may emitted as steam. But this is not
a malfunction. If necessary, to cancel
Mold-Guard.
Mold Guard
operation does not
start
During Mold Guard
Notes
Does not reach
the temperature
setting

– 12 –
If the unit still fails to operate normally after performing the
above inspections, turn the circuit breaker off and contact
your sales agent immediately.
Contact your sales agent immediately
if the following phenomena should
occur
●The circuit breaker switches off or
the fuse blows frequently.
●The switch operation is not
stable.
●Foreign matter or water accidentally enters the
unit interior.
●The power cord gets excessively hot or its
insulation is torn or stripped.
●TIMER lamp on the indoor unit display blinks.
(As the nature of the failure can be identified
by the blinking cycle, check the blinking cycle
before turning off the circuit breaker.)
AFTER SALE SERVICE AND
WARRANTY
WHEN ASKING FOR SERVICE, CHECK
THE FOLLOWING POINTS
CONDITION CHECK THE
FOLLOWING POINTS
When it does not
cool well
If the remote controller
is not transmitting a
signal.
Remote controller
display is dim or
blank.)
●Do the batteries need
replacement?
●Is the polarity of the
inserted batteries correct?
●Is the fuse all right?
●Is the voltage extremely
high or low?
●Is the circuit breaker “ON”?
●Is the setting of operation
mode different from other
indoor units?
●Is the pre-filter blocked
with dust?
●Does sunlight fall directly
on the outdoor unit?
●Is the air flow of the
outdoor unit obstructed?
●Are the doors or windows
opened, or is there any
source of heat in the
room?
●Is the set temperature
suitable?
●Are the air inlets or air
outlets of indoor and
outdoor units blocked?
●Is the fan speed “LOW” or
“SILENT”?
Please note:
On switching on the equipment, particularly when the
room light is dimmed, a slight brightness fluctuation
may occur. This is of no consequence.
The conditions of the local Power Supply Companies
are to be observed.
Note
●Avoid to use the room air conditioner for cooling
operation when the outside temperature is below
21°C (70°F).
The recommended maximum and minimum operating
temperatures of the hot and cold sides should be as
below:
Minimum Maximum
Indoor Dry bulb °C 21 32
Wet bulb °C 15 23
Outdoor Dry bulb °C 21 46
Wet bulb °C 15 26
Please contact your sales agent immediately if the air
conditioner still fails to operate normally after the above
inspections. Inform your agent for the model of your unit,
serial number, date of installation. Please also inform him
regarding the fault.

HƯỚNG DẪN
VẬN HÀNH
KIỂU SẢN PHẨM


< H1178: A >


 !!
 "#"#
 $% &'
 
!"#$%&'#!($)#
*#+,&'-!(#./0
())*+,-./+0(1)2/(1213/.40/.5

RAK-DJ18PCASVX
RAK-DJ24PCASVX
RAC-DJ18PCASVX RAC-DJ24PCASVX
KHỐI TRONG NHÀ
KHỐI NGOÀI TRỜI

– 14 –
PRECAUTIONS DURING INSTALLATION
CẢNH BÁO ĐỂ SỬDỤNG AN TOÀN
● Vui lòng đọc kỹ"Cảnh Báo Để SửDụng An Toàn" trước khi vận hành thiết bịđể bảo đảm sửdụng thiết bịtheo đúng cách.
● Đặc biệt lưu ý đến những dấu hiệu “
!
Cảnh báo” và “
!
Thận trọng”. Phần "Cảnh báo" nêu lên các vấn đề có thểgây ra tửvong hoặc tổn
thương nghiêm trọng nếu không để ý kỹkhi sửdụng. Phần "Thận trọng" nêu lên các vấn đề có thểdẫn đến hậu quảnghiêm trọng nếu không để ý
kỹkhi sửdụng. Vui lòng tuân thủhoàn toàn các hướng dẫn để bảo đảm an toàn.
● Dấu hiệu cho biết ý nghĩa sau.
●
Vui lòng giữlại sách hướng dẫn này sau khi đọc xong.
CẢNH BÁO
ĐỀ PHÒNG KHI LẮP ĐẶT
●
Không dựng lắp lại khối.
Rò rỉnước, lỗi máy, chập mạch điện hoặc bốc hỏa có thểxảy ra nếu tựý dựng lắp lại khối.
●
Vui lòng yêu cầu đại lý bán hàng hoặc nhân viên kỹthuật đủ trình độ lắp đặt khối. Rò rỉnước, chập mạch
điện hoặc bốc hỏa có thểxảy ra nếu tựý lắp đặt khối.
●
Vui lòng sửdụng dây nối đất.
Không đặt dây nối đất gần ống dẫn nước hoặc dẫn khí, cột thu lôi hay dây nối đất của điện thoại. Lắp
đặt dây nối đất không đúng cách có thểgây ra sốc điện.
●
Bảo đảm sửdụng bộđường ống quy định dành cho R32. Nếu không, có thểgây vỡống đồng hoặc lỗi
hỏng thiết bị.
●
Không sửdụng chất làm lạnh khác với chất làm lạnh được ghi trên dàn nóng (R32) khi lắp đặt, di chuyển
hoặc sửa chữa. Sửdụng các chất làm lạnh khác có thểgây ra sựcốhoặc hưhỏng thiết bịvà thương
tích cá nhân.
●
Bộngắt điện phải lắp đặt tùy theo vịtrí gắn khối. Không có bộngắt điện sẽgặp phải hiện tượng sốc điện.
●
Không lắp đặt khối gần vịtrí đặt khí dễcháy. Khối ngoài trời có thểbén lửa nếu rò rỉkhí dễcháy xung
quanh đó.
●
Vui lòng bảo đảm dẫn thoát nước tốt khi lắp ống xảnước mềm.
●
Không lắp đặt dàn lạnh trong cửa hàng máy móc hoặc nhà bếp nơi hơi dầu hoặc sương nước của nó
chảy vào dàn lạnh. Dầu sẽđóng cặn trên dàn lạnh trao đổi nhiệt, từđó làm giảm hiệu suất dàn lạnh và
có thểbịbiến dạng. Trong trường hợp xấu nhất có thểlàm gãy các chi tiết nhựa trong cục lạnh.
THẬN
TRỌNG
Dấu hiệu trong hình cho biết là nghiêm cấm.
Bảo đảm nối dây nối đất.
Cho biết là phải tuân theo hướng dẫn.
Ký hiệu này cho biết rằng thiết bịnày sửdụng môi chất làm lạnh dễcháy.
Nếu rò rỉmôi chất làm lạnh, cùng với nguồn đánh lửa bên ngoài, có khảnăng xảy ra đánh lửa.
Ký hiệu này cho biết cần đọc kỹHướng dẫn vận hành.
Ký hiệu này cho biết rằng nhân viên bảo trì xửlý thiết bịnày phải tham khảo Hướng dẫn lắp đặt.
Ký hiệu này cho biết rằng thông tin được bao gồm trong Hướng dẫn vận hành và/hoặc Hướng dẫn lắp đặt
CẢNH BÁO
THẬN TRỌNG
THẬN TRỌNG
THẬN TRỌNG
ĐỀ PHÒNG KHI DỊCH CHUYỂN HOẶC BẢO DƯỠNG THIẾT BỊ
!
!
!
ĐỀ PHÒNG KHI VẬN HÀNH
!
●
Tránh tiếp xúc trực tiếp với luồng khí trong thời gian dài, để bảo vệsức khỏe chính mình.
●
Không đút ngón tay, que, gậy hoặc vật thểkhác vào lối dẫn vào hoặc lối thoát không khí. Quạt sẽgây tổn
thương khi đang xoay ởtốc độ cao. Trước khi vệsinh, bảo đảm dừng vận hành máy và TẮT bộngắt.
●
Không dùng bất kỳvật dẫn điện nào làm dây cầu chì, điều này có thểgây ra tai nạn chết người.
●
Khi giông bão có sấm chớp, hãy ngừng kết nối và tắt bộngắt điện.
●
Nếu xảy ra tình huống bất thường (nhưmùi cháy khét), vui lòng dừng vận hành thiết bịvà tắt bộngắt mạch. Liên hệvới
đại lý. Lỗi hỏng, chập mạch điện hoặc bốc hỏa có thểxảy ra nếu tiếp tục vận hành thiết bịtrong tình huống bất thường.
●
Vui lòng liên hệvới đại lý để bảo dưỡng. Tựbảo dưỡng không đúng cách có thểgây sốc điện và hỏa hoạn.
●
Vui lòng liên hệvới đại lý nếu cần tháo và lắp lại thiết bị. Sốc điện hoặc hỏa hoạn có thểxảy ra nếu tựý tháo hoặc lắp lại thiết
bịkhông đúng cách.
●
Nếu hỏng dây cung cấp nguồn, phải thay dây bằng dây đặc biệt, lấy từtrung tâm dịch vụ/bộphận thiết bịđược ủy quyền.
●
Nếu điều hòa không khí không mát thì có thểdo rò rỉmôi chất làm lạnh, nên hãy liên hệvới đại lý bán. Khí làm lạnh dùng trong
điều hòa không khí không gây hại. Nếu rò rỉkhí làm lạnh vào trong phòng, thì sẽtạo ra các sản phẩm gây hại khi tiếp xúc với
ngọn lửa từcác thiết bịnhưlò sưởi.
Khi có sựtích tụkhí làm lạnh trong phòng, hãy ngay lập tức dừng điều hòa không khí. Mởcửa sổđể thông khí và liên hệvới
đại lý.
CẢNH BÁO
"TẮT"
CẢNH BÁO
●
Bình xịt và các chất dễcháy không được đặt trong phạm vi một mét tính từcửa gió thoát khí của dàn lạnh và dàn
nóng. Do áp suất bên trong của bình xịt có thểtăng lên do không khí nóng, nên có thểxảy ra hiện tượng vỡbình xịt.

– 15 –
TIẾNG VIỆT
ĐỀ PHÒNG KHI VẬN HÀNH
● Không tìm cách vận hành thiết bịkhi tay ướt. Vận hành khi tay ướt có thểgây ra
tai nạn chết người.
●Khi vận hành máy ởđơn vịvới các thiết bịđang cháy, nên thường xuyên
thông gió trong phòng để tránh thiếu ôxy.
● Không hướng luồng khí mát tỏa ra từbảng điều khiển của máy điều hòa không
khí trực tiếp vào thiết bịgia dụng phát xạnhiệt vì việc này có thểảnh hưởng đến
hoạt động của thiết bị, nhưấm đun nước điện, lò sấy, v.v...
● Không sửdụng bình phun hay keo xịt tóc gần khối trong nhà. Hóa chất này có thể
bám dính vào cánh của bộhồi nhiệt và ngăn nước bay hơi chảy vào khay hứng
nước ngưng. Nước sẽnhỏgiọt trên quạt luồng ngang và khiến khối trong nhà bắn
tung tóe nước ra.
● Vui lòng bảo đảm rằng khung gắn ngoài trời luôn vững chãi, chắc chắn và không
hỏng hóc. Nếu không, khối ngoài trời có thểbịđổ sập và gây nên nguy hiểm.
● Không bắn nước hoặc dội nước vào phần thân của khối khi vệsinh khối vì việc
này có thểgây ra chập mạch điện.
● Khi vận hành thiết bịvới khối ngoài trời và mởcửa sổ, (độ ẩm trong phòng luôn trên 80%) và tấm hướng
dòng không khí quay xuống hoặc di chuyển tựđộng trong thời gian dài, nước sẽngưng tụtrên tấm hướng
dòng không khí và thỉnh thoảng chảy nhỏgiọt xuống. Việc này sẽlàm ướt đồ đạc. Do vậy, không vận
hành trong điều kiện nhưthếtrong thời gian dài.
● Nếu lượng nhiệt trong phòng ởtrên khảnăng làm mát của thiết bị(ví dụ: nhiều người hơn vào phòng,
sửdụng thiết bịtỏa nhiệt và vân vân) thì không thểđạt được nhiệt độ phòng đặt trước.
●Thiết bịnày không dành cho những người bịkhuyết tật vềthểchất, giác quan, tâm thần hoặc
thiếu kinh nghiệm và kiến thức sửdụng (bao gồm cảtrẻem). Trừkhi được giám sát hoặc hướng
dẫn sửdụng các thiết bịđiện bởi những người chịu trách nhiệm vềsựan toàn của chúng.
● Không trèo lên khối ngoài trời hoặc đặt vật thểvào trong khối.
● Vui lòng tắt thiết bịvà bộngắt điện khi vệsinh, quạt tốc độ cao bên trong thiết bị
có thểgây ra nguy hiểm.
● Tắt bộngắt điện nếu không chạy thiết bịtrong thời gian dài.
THẬN
TRỌNG
● Sản phẩm vận hành theo thông sốkỹthuật của nhà sản xuất và không sửdụng
cho bất kỳmục đích nào khác.
● Không đặt dụng cụchứa nước (nhưbình hoa) trên khối trong nhà để tránh nước
nhỏgiọt vào trong thiết bị. Nước nhỏgiọt sẽgây hỏng hóc cho bộphận cách điện
ởbên trong thiết bịvà gây ra chập mạch điện.
● Không đặt trực tiếp cây trồng dưới luồng khí vì luồng khí này không tốt cho cây.
!

– 16 –
TÊN VÀ CHỨC NĂNG CỦA TỪNG BỘPHẬN
Bộlọc trước
Để ngăn bụi bẩn xâm nhập vào trong khối trong nhà.
(Tham khảo trang 21)
Bảng điều khiển mặt trước
(Tham khảo trang 22)
Chỉbáo khối trong nhà
Chỉbáo đèn, cho biết điều kiện vận hành.
(Tham khảo trang 17)
Tấm hướng dòng không khí ngang ●Tấm
hướng dòng không khí dọc
(Lối Thoát Không Khí)
Bộđiều khiển từxa
Gửi tín hiệu vận hành đến khối trong nhà. Để vận
hành toàn bộkhối.
Ống xả
Nước ngưng tụxảra bên ngoài.
Dây nối và ống cách ly để đặt đường ống
Lối dẫn khí vào (Mặt sau, trái)
Lối thoát không khí
Ống xả
Nước ngưng tụxảra bên ngoài.
Dây nối và ống cách ly để đặt đường ống
Lối dẫn khí vào (Mặt sau, trái)
Lối thoát không khí
RỘNG (mm)
950
658
850
KIỂU SẢN PHẨM
RAK-DJ18PCASVX, RAK-DJ24PCASVX
RAC-DJ18PCASVX
RAC-DJ24PCASVX
CAO (mm)
294
530
650
SÂU (mm)
230
275
298
RAC-DJ18PCASVX
RAC-DJ24PCASVX
KHỐI TRONG NHÀ
KHỐI NGOÀI TRỜI
TÊN VÀ KÍCH THƯỚC KIỂU SẢN PHẨM

– 17 –
TIẾNG VIỆT
CHỈBÁO ĐÈN DÀN LẠNH
TÊN VÀ CHỨC NĂNG CỦA TỪNG BỘPHẬN
Đèn hoạt động (Màu vàng)
Đèn này sáng trong quá trình hoạt
động.
Công tắt cưỡng chế
Sửdụng nút "Công tắc cưỡng chế" này để mởhoặc dừng
máy khi remote điều khiển từxa không hoạt động.
●Khi nhấn nút "Công tắc cưỡng chế", máy sẽhoạt động
ở"Chếđộ tựđộng".
●Khi thực hiện xong thao tác sửdụng "Công tắc cưỡng
chế" sau khi tắt nguồn và bật lại thì thao tác được thực
hiện ở"Chếđộ tựđộng".
✩Nếu nguồn điện được cấp vào thiết bịkhông hoạt động, thì máy sẽhơi tiêu thụđiện năng một ít
trong mạch điện. Nếu muốn máy được tiết kiệm điện bằng cách tắt cầu dao nguồn (hoặc tắt cầu
dao khi nguồn được cấp từdàn nóng/ Máy lạnh 2 chiều)
Đèn chức năng sạch "FrostWash"
(Màu xanh lá cây)
Đèn này sửdụng cho chức năng làm
sạch "FrostWash"
Đèn hẹn giờ(Màu cam)
Đèn này sáng khi bật chức năng
hẹn giờ
Đèn Wi-Fi (Màu xanh lam)
Không bắt buộc
!
THẬN TRỌNG
Tắt cầu dao nếu thiết bịkhông
được vận hành trong thời gian
dài

– 18 –
TÊN VÀ CHỨC NĂNG CỦA KHỐI ĐIỀU KHIỂN TỪXA
■Điều khiển từxa này điều khiển hoạt động và cài đặt hẹn giờcủa máy điều hòa không khí trong phòng.
Phạm vi hoạt động của điều khiển từxa là 7 m tính từdàn lạnh. Nếu sửdụng hệthống chiếu sáng trong
nhà, phạm vi này có thểngắn hơn.
Cảnh báo sửdụng
●Không đặt điều khiển từxa trực tiếp dưới ánh sáng mặt trời và nhiệt độ cao.
●Không làm rơi điều khiển xuống sàn nhà và tránh để nước dính vào.
●Nếu bạn bấm nút CHỨC NĂNG khi điều hòa đang chạy, điều hòa có thểdừng khoảng 3 phút để
bảo vệmáy trước khi bạn có thểkhởi động lại.
Nút Chọn chếđộ
Dùng nút này để chọn chếđộ hoạt
động. Mỗi lần bạn bấm nút này,
chếđộ sẽthay đổi theo chu kỳ
từ(Mát) ➞(Khô) ➞
(Quạt) ➞(Thông khí).
Nút Ngon giấc
Biểu tượng cho biết thao tác
không hợp lệ
Hiển thịkhi có cài đặt hoặc
thao tác không hợp lệ
Biểu tượng Truyền tín hiệu
Biểu tượng truyền tín hiệu sẽ
nhấp nháy khi tín hiệu đã được
gửi đi.
Nút Bật/Tắt
Bấm nút này để bắt đầu vận
hành máy.
Bấm nút này một lần nữa để
dừng vận hành máy.
Nút NHIỆT ĐỘ
Cài đặt nhiệt độ phòng. Giá trị
sẽthay đổi nhanh hơn khi bạn
bấm và giữnút.
Nút TỐC ĐỘ QUẠT
Chọn tốc độ quạt.
Nút LÊN/XUỐNG
Điều khiển góc của tấm chuyển
hướng gió ngang.
Nút YÊN TĨNH
Nút ĐẶT LẠI
Nút Đóng băng làm sạch
Nút Đặt lại biểu tượng bộlọc
Nút AN TOÀN Điện
Nút chếđộ Tươi mát
Nút Hẹn giờbật
Chọn thời gian BẬT.
Nút Hẹn giờtắt
Chọn thời gian TẮT.
Truyền tín hiệu
Nút Làm lạnh nhanh
THÔNG TIN
Khảnăng Khảnăng làm lạnh và hút ẩm
●Nếu nhiệt độ hiện có trong phòng vượt quá khả
năng làm mát của thiết bị(Ví dụ: nếu có nhiều
người trong phòng hoặc sửdụng các thiết bị
sưởi khác), thì nhiệt độ phòng đã được cài đặt
trước có thểkhông đạt được.
●Để biết thông tin vềmôi chất làm lạnh, vui lòng
tham khảo hướng dẫn lắp đặt dàn nóng hoặc nhãn
thông sốkỹthuật.
Thông tin vềmôi chất làm lạnh
THẬN TRỌNG
Không sửdụng bếp hoặc bất kỳthiết bịcó nhiệt
độ cao nào khác gần dàn lạnh.
&ξP
Biểu tượng Chếđộ tắt

– 19 –
TIẾNG VIỆT
Nhiệt độ phòng phù hợpLắp màn che hoặc tấm chắn sáng
Thông gió
Sửdụng hiệu quảbộhẹn giờ
Đừng quên vệsinh bộlọc trước
Vui lòng điều chỉnh nhiệt độ phù
hợp cho em bé và trẻem
Cảnh báo
Nhiệt độ đông lạnh không tốt cho sức
khỏe và gây lãng phí điện.
!
Có thểgiảm nhiệt xâm
nhập vào phòng thông
qua cửa sổ.
Vào ban đêm, vui lòng sửdụng "chếđộ vận
hành hẹn giờBẬT, TẮT hoặc NGỦ", cùng với
thời gian tỉnh dậy vào buổi
sáng. Việc này sẽcho phép
đạt được nhiệt độ phòng để
ngủdễchịu. Vui lòng dùng
hiệu quảbộhẹn giờ.
Bộlọc khí bẩn sẽgiảm khối
lượng không khí và hiệu suất
làm mát. Để ngăn lãng phí
năng lượng điện, vui lòng vệ
sinh bộlọc 2 tuần một lần.
Vui lòng chú ý đến nhiệt
độ phòng và hướng dòng
không khí khi vận hành thiết
bịtrong môi trường có em
bé, trẻem và người già gặp
khó khăn khi di chuyển.
Thận trọng
Không đóng phòng trong
thời gian dài. Thỉnh thoảng,
mởcửa chính và cửa sổ
để cho phép không khí
trong lành tràn vào phòng.
!
NHỮNG CÁCH THỨC VẬN HÀNH LÝ TƯỞNG
THÔNG TIN DÀNH CHO NGƯỜI DÙNG
Máy điều hòa không khí và nguồn nhiệt trong phòng
Không vận hành trong thời gian dài
Khi có sấm chớp
Nhiễu từsản phẩm điện tử
!
Thận trọng
Nếu lượng nhiệt trong phòng ởtrên khảnăng làm mát của máy điều hòa
không khí (ví dụ: nhiều người hơn vào phòng, sửdụng thiết bịtỏa nhiệt và
vân vân) thì không thểđạt được nhiệt độ phòng đặt trước.
Khi không dùng khối trong nhà trong thời gian dài, vui lòng tắt nguồn từ
nguồn điện chính. Nếu điện từnguồn điện chính vẫn "BẬT", khối trong
nhà vẫn tiêu thụkhoảng 2.5W trong mạch điện điều khiển hoạt động máy,
ngay cảkhi nó ởchếđộ "TẮT".
!
Cảnh báo
Xin dừng vận hành thiết bịvà rút chốt cắm điện ra khỏi ổcắm để
bảo vệtoàn bộthiết bịkhi có sấm chớp.
!
Thận trọng
Để tránh bịnhiễu ồn, vui lòng đặt khối trong nhà và bộđiều khiển
từxa cách xa sản phẩm điện tửít nhất 1m.
TẮT
Để ngăn nhiễu, đặt
cách xa ít nhất 1 m.
Đèn huỳnh quang
loại biến tần.

– 20 –
LẮP BỘLỌC SẠCH KHÔNG KHÍ
1Mởbảng mặt trước
●Kéo bảng mặt trước lên bằng cách dùng cả
hai tay để giữởcảhai mặt của bảng.
2Tháo bộlọc trước
●Đẩy lên trên để thảcác móc kẹp và kéo Bộ
Lọc Trước ra.
4Lắp bộlọc trước
●Lắp BộLọc Trước bằng cách bảo đảm rằng
bềmặt có ghi "MẶT TRƯỚC" nằm đối diện
phía trước.
●Sau khi lắp BộLọc Trước, đẩy bảng mặt
trước ởba phần mũi tên nhưmô tảtrong
hình và đóng lại.
!
Không bẻcong bộlọc sạch
không khí vì có thểgây hỏng
hóc cấu trúc của bộlọc sạch
không khí.
Vui lòng không ngửi mùi trực
tiếp từnguồn của bộlọc.
LƯU Ý
THẬN TRỌNG
3Gắn các bộlọc làm sạch không khí (Phụ
kiện) vào khung bộlọc bụi.
●Gắn các bộlọc làm sạch không khí vào hộp
C vào vịtrí được chỉđịnh.
●Khảnăng làm lạnh bịyếu đi một chút và tốc
độ làm lạnh trởnên chậm hơn khi sửdụng
bộlọc làm sạch không khí.
●Các bộlọc làm sạch không khí không thể
rửa được. Nên sửdụng máy hút bụi để làm
sạch. Nó có thểđược sửdụng trong 1 năm.
Khi bạn muốn thay mới, vui lòng hỏi đại lý
bán hàng của bạn.
Bộlọc làm sạch
không khí
Khung đế "Hộp C"
Mặt sau của bộ
lọc không khí
Nắp chụp
khung đế
"Hộp C"
Móc ngàm
treo
Móc ngàm treo Khung lưới
lọc
Hướng
dẫn
Hướng
dẫn
chèn ngàm móc vào lỗmặt nạdàn lạnh
Lưới lọc
không khí
●Trong trường hợp tháo bộlọc sạch không khí, vui lòng thực hiện theo các quy trình ởtrên.
●Khảnăng làm mát sẽhơi yếu đi và tốc độ làm mát trởnên chậm hơn khi dùng bộlọc sạch không khí.
Vì thế, hãy đặt tốc độ quạt sang "CAO" khi dùng trong điều kiện này.
●Không được rửa bộlọc sạch không khí trong máy giặt. Nên dùng máy hút bụi để vệsinh bộphận này.
Bộphận này có thểdùng trong thời gian 1 năm. Sốhiệu chủng loại của bộlọc sạch không khí này là
<SPX-CFH22AC26>. Vui lòng dùng sốnày để đặt hàng khi muốn thay mới.
●Không sửdụng chất tẩy rửa trên bộlưới lọc làm sạch không khí vì một sốchất tẩy rửa có thểlàm
giảm hiệu suất của bộlưới lọc làm sạch không khí.
