Holmatro CORE hose C U Series User manual

Zalmweg 30 - P.O. Box 33
4940 AA Raamsdonkveer, The Netherlands
Tel.: +31 (0)162 - 589200
Fax: +31 (0)162 - 522482
e-mail: [email protected]
home page: www.holmatro.com
/i
C** #U Handleiding NL
Manual EN
Mode d’emploi FR
Betriebsanleitung DE
Manual ES
Manual PT

2 916.000.186_004 C** #U
/i
5NL Voor het lezen van de handleiding s.v.p. het eerste en laatste blad van de omslag
uitvouwen.
16 EN To read the manual, please fold out the first and the last page of the cover.
27 FR Pour lire le manuel, veuillez déplier la première et la dernière page de la couverture.
38 DE Beim Lesen dieser Anleitung schlagen Sie bitte zunächst das erste und das letzte
Blatt des Umschlags auf.
50 ES Para leer este manual, por favor despliegue la primera y la última página de este
manual.
61 PT Antes de ler o manual desdobre s.f.f. a primeura e a última folha das capas.
BG Ако езикът на Вашата страна липсва, моля, свържете се сХолматро.
CS Chybí-li jazyk vaší zeme, kontaktujte Holmatro.
DA Kontakt venligst Holmatro, hvis der ikke findes en brugervejledning på dit sprog.
EL Σε περίπτωση που ημητρική σας γλώσσας δεν υπάρχει, επικοινωνήστε με τη
Holmatro.
ET Juhul kui Teie emakeel puudub, palun võtke ühendust Holmatroga.
FI Ota yhteyttä Holmatroon, jos käyttöopasta ei ole saatavilla omalla äidinkielelläsi.
HU Ha az Ön országának nyelve hiányozna, kérjük lépjen kapcsolatba a Holmatro
céggel.
IS Ef enginn texti er á tungumáli lands þíns, vinsamlegast hafðu samband við Holmatro.
IT Contattare Holmatro se il manuale utente non è disponibile nella propria lingua.
LT Jeigu nera Jusu šalies kalbos, prašome susisiekti su Holmatro.
LV Ja jusu valsts valoda nav mineta, ludzu, sazinieties ar Holmatro.
MT Jekk il-lingwa ta' pajjizek hija nieqsa, jekk joghgbok ikkuntattja lil Holmatro.
NO Hvis ditt lands språk mangler, vær vennlig å kontakte Holmatro.
PL Jeśli podręcznik użytkownika nie jest dostępny w Twoim języku, skontaktuj sięz
Holmatro.
RO Dacălimba ţării Dvs. lipseşte, vărugăm contactaţi Holmatro.
SK Ak chýba jazyk vašej krajiny, kontaktujte, prosím, spolocnost Holmatro.
SL Ce jezik vaše države manjka, vas prosimo, da stopite v stik s Holmatro.
SV Kontakta Holmatro om denna användarmanual inte finns tillgänglig på ditt språk.

C** #U 916.000.186_004 3
Fig: 1
Fig. 1
Fig: 2
Fig. 2

4 916.000.186_004 C** #U
Fig: 3
Fig. 3 Fig: 4 Fig. 4
Fig: 5
Fig. 5
1
2
3
4
1
2
3
4
1
2
3
4

NL
C** #U 916.000.186_004 5
Nederlands
1 Inleiding
1.1 Disclaimer
Alle rechten voorbehouden. Niets uit deze publicatie mag op welke wijze dan ook worden geopenbaard,
verveelvoudigd of gewijzigd zonder voorafgaande schriftelijke toestemming van Holmatro. Holmatro
behoudt zich het recht voor onderdelen van gereedschappen zonder voorafgaande aankondiging te
wijzigen of aan te passen. De inhoud van deze gebruikershandleiding kan eveneens te allen tijde
worden gewijzigd. Deze gebruikershandleiding is gebaseerd en heeft betrekking op de op dit moment
vervaardigde modellen en geldende regelgeving. Holmatro aanvaardt geen enkele aansprakelijkheid
voor eventuele schade voortvloeiende uit het gebruik van deze gebruikershandleiding met betrekking
tot enigerlei geleverde of eventueel te leveren apparatuur, behoudens opzet of grove schuld aan de
zijde van Holmatro. Voor nadere informatie over het gebruik van de gebruikershandleiding, onderhoud
en/of reparatie van Holmatro-apparatuur, dient u contact op te nemen met Holmatro of de officiële,
daartoe aangewezen distributeur. Aan de samenstelling en nauwkeurigheid van deze
gebruikershandleiding is alle mogelijke zorg besteed. Holmatro kan echter niet voor fouten en
ontbrekende delen of hieruit voortvloeiende verplichtingen aansprakelijk worden gesteld. Neem bij
onduidelijkheid over de juistheid of de volledigheid van deze gebruikershandleiding contact op met
Holmatro.
1.2 Over deze handleiding
De originele instructies in deze handleiding zijn geschreven in het Engels. Versies van deze handleiding
die in een andere taal zijn opgesteld, zijn een vertaling van de originele instructies.
1.3 Definities
/i
1.4 Algemeen
Van harte gefeliciteerd met de aankoop van dit Holmatro-product. Deze gebruikershandleiding geeft
instructies met betrekking tot bediening, onderhoud, storingen en veiligheid van de betreffende
apparatuur. Ook worden veiligheidsvoorschriften voor het gebruik van een compleet Holmatro-systeem
in deze gebruikershandleiding beschreven. Afbeeldingen in deze gebruikershandleiding kunnen,
afhankelijk van het type, enigszins afwijken.
Alle bij de inbedrijfstelling, de bediening, het onderhoud en het verhelpen van storingen met betrekking
tot de apparatuur betrokken personen moeten deze gebruikershandleiding hebben gelezen en
begrepen, met name de veiligheidsvoorschriften.
Om bedieningsfouten te voorkomen en voor een storingsvrije werking van de apparatuur moeten de
gebruikershandleidingen altijd voor de bediener beschikbaar zijn.
1.5 Toepassing
Dit product is onderdeel van de apparatuur bedoeld voor gebruik door brandweer en hulpdiensten. Het
hoofddoel van dit product is het aansluiten van de pomp die de voeding levert voor de hydraulische
reddingsgereedschappen op de hydraulische reddingsgereedschappen.
Systeem: samenstel van pomp, slang(en) en gereedschap(pen).
Pomp: apparaat dat hydraulisch debiet en hydraulische druk levert.
Slang: een samenstel van een flexibele hydraulische leiding met koppelingen.
Gereedschap: hydraulisch instrument zoals een schaar, spreider, combigereedschap, ram
of cilinder.
Apparatuur: gereedschap(pen), slang(en), pomp of accessoires.

NL
6 916.000.186_004 C** #U
CORE™ is een gepatenteerd systeem en mag uitsluitend worden toegepast in CORE™-systemen.
Gebruik nooit enige soort adapters.
1.5.1 Systeemvereisten
Gezien de verschillen in de vereiste hoeveelheid olie per gereedschap zijn niet alle combinaties van
pompen, slangen en gereedschappen van Holmatro mogelijk. Raadpleeg bij twijfel over de
compatibiliteit van het systeem altijd de Holmatro-dealer.
1.6 Gekwalificeerd personeel
Alleen voor gebruik van het systeem opgeleide personen mogen het systeem bedienen. Neem altijd de
lokale wetgeving en de veiligheids- en milieuvoorschriften in acht. Alleen een door Holmatro
gecertificeerde technicus mag reparaties uitvoeren.
1.7 Garantie
Zie voor de garantiebepalingen de algemene verkoopvoorwaarden. Deze kunt u opvragen bij uw
Holmatro-dealer.
Holmatro maakt u erop attent dat iedere garantie op uw apparatuur of systeem komt te vervallen en dat
u Holmatro dient te vrijwaren voor eventuele productaansprakelijkheid en verantwoordelijkheid indien:
• service en onderhoud niet strikt volgens de instructies worden uitgevoerd, reparaties niet worden
verricht door een gecertificeerde technicus van Holmatro of zonder voorafgaande schriftelijke
toestemming worden uitgevoerd;
• eigenhandige veranderingen en constructieve veranderingen worden aangebracht,
veiligheidsinrichtingen worden uitgeschakeld, hydraulische kleppen ondeskundig worden afgesteld
en reparaties gebrekkig worden uitgevoerd;
• geen originele Holmatro-onderdelen of andere dan de voorgeschreven smeermiddelen worden
gebruikt;
• de apparatuur of het systeem onoordeelkundig, met verkeerde bediening, onjuist, onachtzaam of
niet in overeenstemming met zijn aard en/of bestemming wordt gebruikt.
1.8 Conformiteitsverklaring
De apparatuur is CE gecertificeerd. Dit betekent dat de apparatuur voldoet aan de essentiële eisen
inzake veiligheid. De originele conformiteitsverklaring wordt bij de apparatuur geleverd.
De normen en richtlijnen waarmee rekening is gehouden in deze uitvoering, worden vermeld in
paragraaf ’Technische gegevens’ in dit document.
2 Veiligheidsvoorschriften
2.1 Verklaring van de symbolen in deze handleiding
In het verdere verloop van de gebruikershandleiding worden de onderstaande symbolen gebruikt ter
aanduiding van mogelijke gevaren.
/i GEVAAR of WAARSCHUWING
Symbool: waarschuwing voor onveilige werksituaties als de aanwijzingen niet worden
opgevolgd.
Dit symbool wordt bij alle veiligheidsvoorschriften met betrekking tot levensbedreigende
situaties (gevaar), gevaar voor persoonlijk letsel (waarschuwing) of beide getoond.

NL
C** #U 916.000.186_004 7
/i
/i
Neem deze voorschriften en de lokaal geldende veiligheidsvoorschriften te allen tijde in acht en ga altijd
zeer zorgvuldig te werk.
Informeer alle bij de werkzaamheden betrokken personen over deze veiligheidsvoorschriften.

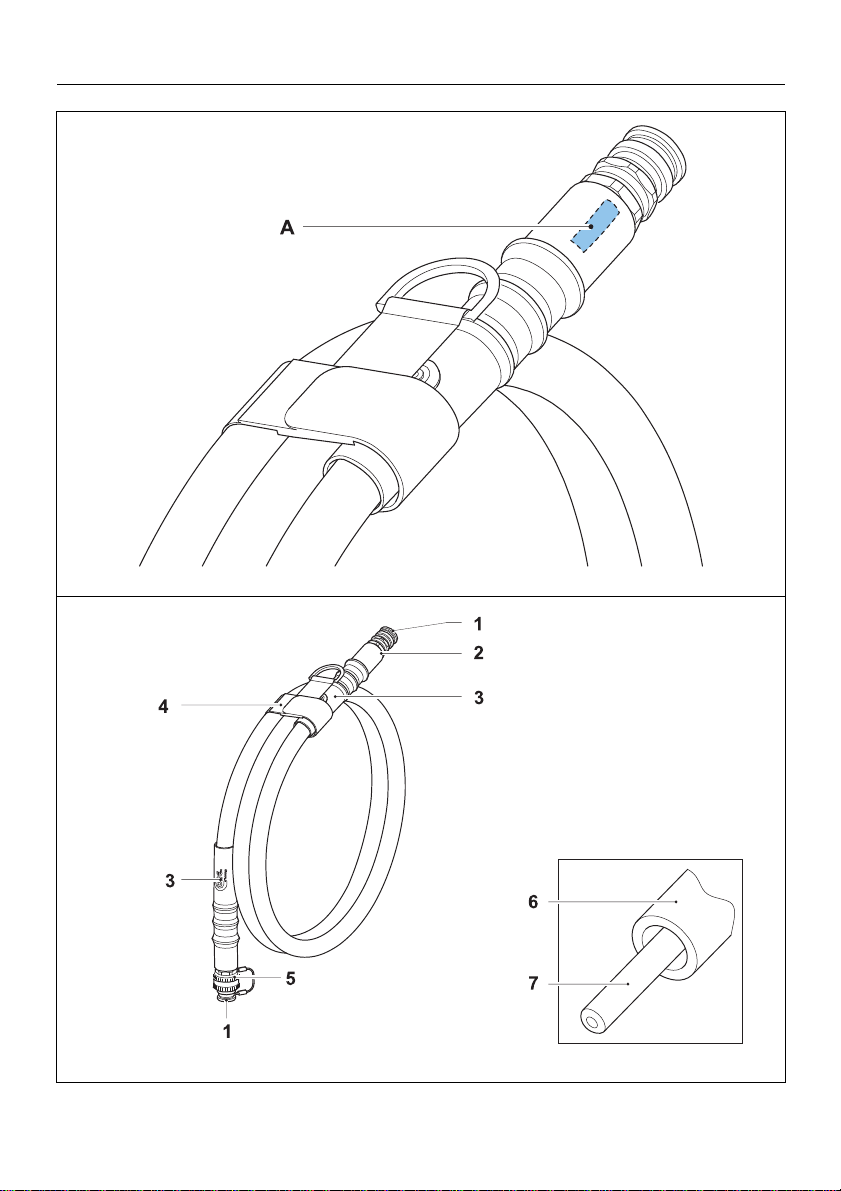

2.2 Testcode (Fig. 1)
Alle op de apparatuur aangebrachte pictogrammen met betrekking tot veiligheid en gevaar moeten in
acht worden genomen en duidelijk leesbaar blijven.
/i
2.3 Algemene veiligheidsvoorschriften
• Gebruik deze apparatuur uitsluitend voor de werkzaamheden waarvoor deze is bedoeld.
Raadpleeg bij twijfel of onduidelijkheden altijd uw Holmatro-dealer.
• Vervang onleesbare veiligheidssymbolen/pictogrammen en/of informatielabels door identieke
modellen, verkrijgbaar bij de Holmatro-dealer.
• Gelakte, kunststof en rubberen onderdelen zijn niet bestand tegen bijtende zuren of vloeistoffen.
Spoel alle onderdelen die in contact zijn gekomen met bijtende zuren of vloeistoffen af met ruim
water, behalve elektrische onderdelen. Raadpleeg uw Holmatro-dealer voor een bestendigheidlijst.
• Voorkom vuil in en op de koppelingen.
• Bescherm de apparatuur tegen vonken bij las- of slijpwerkzaamheden.
• Vermijd een ongezonde werkhouding. Hierdoor kunnen lichamelijke klachten ontstaan.
• Volg de inspectie- en onderhoudsvoorschriften op.
• Ombouw van het apparaat of het systeem mag uitsluitend worden uitgevoerd door een door
Holmatro gecertificeerde technicus. Bewaar in geval van ombouw zowel de oorspronkelijke
handleiding als de ombouwhandleiding.
• Gebruik uitsluitend originele Holmatro-onderdelen en door Holmatro voorgeschreven
onderhoudsproducten.
2.4 Persoonlijke veiligheid
Werknemers die met de apparatuur werken of hierbij assisteren, moeten alle persoonlijke
beschermingsmiddelen dragen, zoals voorgeschreven in de standaardwerkprocedure. Nalatig gebruik
van persoonlijke beschermingsmiddelen kan leiden tot ernstig letsel. Draag tijdens gebruik minimaal de
volgende persoonlijke beschermingsmiddelen:
Voorzichtig
Symbool: waarschuwing voor een gevaar voor de bedrijfsveiligheid van het product of
systeem.
Dit symbool staat in de gebruikershandleiding bij alle voorschriften die beschadigingen aan
het product of systeem voorkomen.
Opmerking
Symbool: benadrukt belangrijke informatie voor optimaal gebruik van het product.
Dit symbool staat in de gebruikershandleiding bij alle voorschriften die betrekking hebben op
gebruik of onderhoud van het product.
Soort
markering Positie Beschrijving
Testcode A De eerste 4 tekens van de testcode specificeren de productiedatum van
de slang (jjmm*****). De testcode vindt u op de drukbus van de
mannelijke koppeling en wordt zichtbaar door de buigbegrenzing van de
drukhuls af te duwen.

NL
8 916.000.186_004 C** #U
•Helm;
• Veiligheidsbril of volledig gelaatscherm;
• Veiligheidshandschoenen;
• Veiligheidskleding voor het gehele lichaam;
• Veiligheidsschoenen met goede steun voor de enkels en bescherming voor de tenen;
2.5 Veiligheidsvoorschriften met betrekking tot de apparatuur
2.5.1 Algemeen
• Plaats tijdens gebruik de pomp met de aangesloten slang op een veilige afstand van minimaal
1 meter van gebouwen en constructies.
2.5.2 Slang
• Laat geen zware objecten op de slang vallen.
• Houd de slang uit de buurt van het werkgebied van het gereedschap.
• Voorkom beschadiging van de slang.
• Vermijd knikken in de slang; buig de slang nooit verder dan de minimum buigstraal (75 mm).
• Gebruik de slang nooit om het gereedschap of de pomp te dragen, te trekken of te verplaatsen of
om deze op de plaats te houden.
• Vervang de slang uiterlijk 10 jaar na de productiedatum, ongeacht het gebruik en de uiterlijke staat.
De productiedatum is een onderdeel van de testcode beschreven in paragraaf 2.2.
2.6 Veiligheidsvoorschriften met betrekking tot de bediening van het systeem
• Voer voordat u de werkzaamheden start een risicoanalyse betreffende de procedure uit (EN-ISO
12100).
• Houd omstanders op afstand en ga extra voorzichtig te werk in de buurt van mensen en dieren.
• Zorg dat de werkruimte overzichtelijk en goed verlicht is.
• Vermijd stress en werk gestructureerd. Dit verlaagt de kans op fouten, combinaties van gevaren en
ongevallen.
• Controleer voor gebruik de apparatuur op beschadigingen. Gebruik de apparatuur niet als deze niet
in goede staat is en neem contact op met uw Holmatro-dealer.
• Zorg dat u op een stabiele ondergrond staat en houd de apparatuur met beide handen vast.
• Houd het gereedschap uitsluitend vast aan de draaggreep. Gebruik nooit een deel van de slang als
draaggreep.
• Ga tijdens de bediening nooit tussen het object en de apparatuur staan.
• Controleer tijdens gebruik continu de situatie van de apparatuur en de constructie.
• Zet delen van een object die kunnen wegspringen vast.
• Koppel of ontkoppel koppelingen nooit terwijl het systeem onder druk staat.
• Gebruik uitsluitend originele Holmatro-hulpstukken en controleer of ze correct zijn aangesloten.
• Zorg dat lichaamsdelen nooit tussen bewegende onderdelen komen. Het risico bestaat dat
lichaamsdelen worden geplet of afgesneden.
• Controleer of de dodemansgreep niet is geblokkeerd.
• Stop onmiddellijk als het systeem vreemde geluiden maakt of afwijkend gedrag vertoont.
• Stop onmiddellijk als het apparaat olie lekt. Onder druk ontsnappende olie kan de huid
binnendringen en ernstig letsel veroorzaken. Ga onmiddellijk naar een ziekenhuis voor medische
hulp als iemand met olie wordt geïnjecteerd. Geef de arts de specificaties van de olie.
• Breng apparatuur die niet wordt gebruikt direct terug naar het gereedschapsstation.
• Neem de voor andere bij de operatie gebruikte apparatuur geldende veiligheidsvoorschriften te
allen tijde in acht.

NL
C** #U 916.000.186_004 9
2.7 Veiligheidsvoorschriften met betrekking tot onderhoud
• Draag persoonlijke beschermingsmiddelen tijdens het uitvoeren van onderhoudswerkzaamheden.
• Werk nooit zodanig dat de veiligheid in gevaar kan komen.
• Zorg ervoor dat de apparatuur niet kan wegrollen of kantelen.
• Zorg dat beweegbare delen niet onverwachts kunnen gaan bewegen.
• Vang gebruikte of gelekte vloeistoffen en andere producten die tijdens de werkzaamheden worden
verbruikt op en voer ze op een milieuvriendelijke manier af.
3 Beschrijving
3.1 Apparatuur
Deze slang is bedoeld voor aansluiting van de pomp op één reddingsgereedschap. Het systeem
bestaat uit slechts één slang; de hogedrukbinnenslang is in de lagedrukbuitenslang geïntegreerd. Het
slangsysteem stelt de gebruiker in staat om het gereedschap ter plaatse te wisselen terwijl stroming in
de slang plaatsvindt.
3.1.1 Typebenaming
Voorbeeld: C** #U
/i
3.2 Productidentificatie (Fig. 2)
/i
3.3 Technische gegevens
/i
Cijfer Voorbeeld Beschrijving
1-3 C ** C = Core-slang
** = lengte in meters
4 # O = oranje
B = blauw
G = groen
Z = zwart
5 U U = slang als geheel, compleet met koppelingen
1 Stofkap
2 Mannelijke koppeling
3 Buigbegrenzer
4 Slangbinder
5 Vrouwelijke koppeling
6 De retourleiding is de buitenslang
7 De drukleiding is de binnenslang
Type CORE™-slang
Type hydrauliekolie ISO-l HV VG 15/22
Max. werkdruk 720 bar
Temperatuurbereik -20 °C tot +55 °C
Normen EN13204 / NFPA1936
Geproduceerd in Nederland
Minimum buigstraal 75 mm

NL
10 916.000.186_004 C** #U
4 Voorbereiding eerste gebruik
4.1 Algemeen
• Controleer de apparatuur op compleetheid en beschadigingen. Gebruik de apparatuur niet als deze
beschadigd is; neem in dit geval contact op met de Holmatro-dealer.
• Controleer of het juiste drukontlastgereedschap aanwezig is.
• Maak de slangbinder los en rol de slang uit.
5Werking
5.1 Systeemwerking
5.1.1 Algemeen
Een systeem is een samenstel van een hydraulische pomp, een slang(en) en één of meerdere
gereedschappen.
De hydraulische pomp wordt aangedreven door een verbrandingsmotor, elektromotor, pneumatisch of
middels hand- of voetkracht. Deze pomp verplaatst hydrauliekolie en is in staat om druk op te bouwen.
De slang dient als transportmiddel van de hydrauliekolie tussen de pomp en het gereedschap.
In het gereedschap bevindt zich een hydraulische cilinder met daarin een zuiger die een axiale
beweging kan maken. Als de cilinder aan de onderzijde wordt volgepompt, wordt er druk opgebouwd
onder de zuiger, zodat deze naar buiten wordt gedrukt. Wordt de cilinder aan de bovenzijde
volgepompt, dan wordt de zuiger in de cilinder gedrukt.
De richting van de beweging van de cilinder wordt bepaald door een regelventiel, de zogenaamde
dodemansgreep. Deze dodemansgreep kan naar links of rechts worden gedraaid, waardoor de
beweegrichting van de zuiger wordt bepaald. In de neutrale stand wordt er geen druk opgebouwd in de
cilinder en stroomt de olie drukloos terug naar de pomp. Als de dodemansgreep wordt losgelaten, komt
deze vanzelf terug in de neutrale stand en stopt de beweging van de zuiger onmiddellijk.
In gereedschappen als scharen, spreiders en combigereedschappen brengt de axiale beweging van de
zuiger een mechanisme in beweging, waardoor een knip- of spreidbeweging ontstaat.
De slang is het onderdeel dat de pomp aan het gereedschap verbindt, waardoor een gesloten systeem
ontstaat.
5.2 Koppel de hydraulische slang(en)
5.2.1 Algemeen
5.2.2 Slangen met CORE™-koppelingen
Zie Fig. 3.
• Verwijder de stofkappen van de koppelingen.
• Controleer de koppelingen op vuil en beschadigingen en maak deze zo nodig schoon.
WAARSCHUWING
Gebruik nooit beschadigde koppelingen.
Voorzichtig
Gebruik nooit tangen en dergelijke om de hydraulische koppelingen aan te sluiten.

NL
C** #U 916.000.186_004 11
• Steek de koppelingen in elkaar door ze tegen elkaar te houden en in één beweging de mannelijke
koppeling recht in de vrouwelijke koppeling te duwen. Hierbij moet de buitenring van de vrouwelijke
koppeling in tegengestelde richting van de pijlen bewegen.
• Trek aan beide koppelingen om te controleren of ze niet met normale handkracht uit elkaar
getrokken kunnen worden.
• Plaats de stofkappen in elkaar om ze stofvrij te houden.
5.3 Ontkoppel de hydraulische slang(en)
5.3.1 Algemeen
5.3.2 Slangen met CORE™-koppelingen
Zie Fig. 4.
• Stofkappen van elkaar ontkoppelen.
• Ontkoppel de koppelingen door de buitenring op de vrouwelijke koppeling te draaien en daarna in
de richting van de pijlen te schuiven. De mannelijke koppeling zal losschieten.
• Verwijder vuil en olie van koppelingen en stofkappen.
• Plaats de stofkappen terug op de vrouwelijke en mannelijke koppeling.
5.4 Ontlast de druk in niet aangesloten slangen en gereedschappen
5.4.1 Algemeen
Door temperatuursverschillen kan een overdruk ontstaan in niet gekoppelde slangen en
gereedschappen. Deze overdruk kan koppelen aan het systeem onmogelijk maken. Met behulp van het
drukontlastgereedschap kan deze overdruk weggenomen worden. Dit accessoire is zowel voor het
CORE™-systeem als voor het dual-hose-systeem verkrijgbaar en wordt standaard bij iedere pomp
geleverd.
5.4.2 Slang met CORE™ koppelingen
Zie Fig. 5.
• Bevestig het drukontlastgereedschap aan de mannelijke koppeling (1).
• Draai de knop rechtsom (2) om de overdruk af te laten. Hierbij komt wat olie vrij.
• Draai de knop linksom (3).
• Verwijder het drukontlastgereedschap van de koppeling (4).
Voorzichtig
Gebruik nooit tangen of vergelijkbaar gereedschap om de hydraulische koppelingen los te
koppelen.
Opmerking
Wij raden u aan om meerdere exemplaren voorradig te hebben.

NL
12 916.000.186_004 C** #U
6Gebruik
6.1 Algemeen
De apparatuur van een reddingssysteem dient altijd klaar te zijn voor gebruik. Dit betekent dat controles
en inspecties direct na gebruik plaats moeten vinden, voordat de apparatuur wordt opgeborgen.
6.2 Gereedmaken voor gebruik
• Rol de slang uit.
• Sluit de hydraulische slang aan op het gereedschap en de pomp. Zie paragraaf 5,2.
• Start de pomp.
Het systeem is nu gereed voor gebruik.
6.3 Na gebruik
• Zet het gereedschap in de stand voor veilig transporteren en opslaan.
• Zet de pomp uit.
• Ontkoppel de hydraulische slang van het gereedschap en de pomp. Zie paragraaf 5.3.
6.3.1 Afsluiten en loskoppelen
• Stop de pomp.
• Ontkoppel de hydraulische slang(en) van het gereedschap en de pomp.
6.3.2 Inspectie
• Controleer de slang op volledigheid, lekkage en beschadigingen. Gebruik de slang niet als hij
incompleet is, lekt of beschadigd is. Neem contact op met de Holmatro-dealer.
6.3.3 Reinigen en opbergen
• Reinig de slang en eventuele accessoires voor opslag.
• Maak de koppelingen en de stofkappen schoon. Zorg dat de stofkappen gemonteerd zijn.
• Droog het apparaat als deze in een natte omgeving is gebruikt. Breng bij langdurige opslag een dun
laagje conserveringsolie aan op de externe stalen onderdelen.
• Rol de slang op en zet deze met een slangbinder vast.
• Sla de slang op een droge en goed geventileerde plaats op.
7Storingen
7.1 Algemeen
Raadpleeg de Holmatro-dealer als de geboden oplossingen niet het gewenste resultaat opleveren of in
geval van andere problemen.
Vermeld bij storingen of reparatie altijd het type en het serienummer van de slang.
WAARSCHUWING
Zorg ervoor dat u op de hoogte bent van alle veiligheidsvoorschriften en dat u het gebruik
van alle apparatuur beheerst van het systeem waar u mee gaat werken.
Hydraulische koppelingen nooit proberen te koppelen of ontkoppelen als de apparatuur
bediend wordt of als het systeem onder druk staat.

NL
C** #U 916.000.186_004 13
7.2 De koppelingen kunnen niet op elkaar worden aangesloten
/i
7.3 De koppelingen blijven niet gekoppeld
/i
7.4 Het gereedschap werkt niet, of werkt niet goed
/i
7.5 De koppelingen komen niet los.
/i
Mogelijke oorzaak Oplossing
De koppelingen zijn voor het aansluiten niet goed
met elkaar uitgelijnd.
Plaats beide koppelingen op één lijn en druk ze in
één vloeiende beweging in elkaar.
De voorzijden van de koppelingen zijn vuil. Maak de koppelingen schoon.
De slang en/of het gereedschap staan onder druk.
Dit kan gebeuren door temperatuurswisselingen
tijdens opslag en transport.
Gebruik het drukontlastgereedschap om de druk
af te laten.
Mogelijke oorzaak Oplossing
De buitenring wordt tijdens het koppelen
vastgehouden.
Houd de slang vast bij de buigrestrictie tijdens het
koppelen.
Het borgmechanisme in de vrouwelijke koppeling
werkt niet.
Reinig de vrouwelijke koppeling met schoon
stromend water. Droog de vrouwlijke koppeling af
en behandel de binnenzijde van de ring met
conserverende olie (WD-40). Herhaaldelijk de
stofkap plaatsen en verwijderen tot de buitenring
terugspringt.
Een koppeling is defect. Laat de defecte koppeling door een door Holmatro
gecertificeerde technicus vervangen.
Mogelijke oorzaak Oplossing
Eén of meerdere koppelingen zijn niet goed
gekoppeld.
Koppel de koppeling(en) los en sluit ze weer aan.
Er is geen olie meer in de pomp. Vul de olie bij.
Er zit lucht in het systeem. Ontkoppel de slang van het gereedschap en laat
de pomp 1 minuut onbelast rondpompen. Sluit het
gereedschap aan en open en sluit het eenmaal.
De drukontlastklep op de pomp staat open. Sluit de drukontlastklep met een schroevendraaier
en draai hem linksom tot de aanslag.
De pomp bouwt geen druk op. Zie de gebruikershandleiding van de pomp.
Mogelijke oorzaak Oplossing
Het systeem staat onder druk. Bedien het drukontlastventiel op de pomp. Draai
de drukontlastklep tot de aanslag en vervolgens
weer terug naar links tot de aanslag (hiervoor is
een schroevendraaier met een platte kop nodig).

NL
14 916.000.186_004 C** #U
8 Onderhoud
8.1 Algemeen
Zorgvuldig onderhoud van de apparatuur zorgt voor bedrijfszekerheid en verhoogt de levensduur van
het apparaat.
8.1.1 Gevaarlijke stoffen
8.2 Onderhoudsmiddelen
/i
Neem contact op met de Holmatro-dealer voor informatie over reserveonderdelen.
8.3 Onderhoudsschema
Dit schema is een gemiddelde. Afhankelijk van de intensiteit van het gebruik van de apparatuur kan
Holmatro u een onderhoudsschema op maat verschaffen.
/i
8.4 Onderhoudswerkzaamheden
8.4.1 Hydraulische slang
• Controleer de slang op beschadiging en lekkage. Vervang de slang als hij lekt, geknikt is, de
gewapende mantel zichtbaar is of blazen of uitstulpingen van meer dan 1 mm hoog zijn ontstaan.
Neem in geval van twijfel altijd contact op met de Holmatro-dealer die de ernst van de beschadiging
kan beoordelen.
WAARSCHUWING
Neem bij de uitvoering van onderhoudswerkzaamheden altijd de betreffende
veiligheidsvoorschriften in acht. Draag de voorgeschreven persoonlijke
beschermingsmiddelen.
WAARSCHUWING
Vang eventuele gevaarlijke stoffen die tijdens de werkzaamheden worden verbruikt op en
voer deze op een milieuvriendelijke manier af.
Toepassing Soort onderhoudsmiddel Hoeveelheid
Stalen onderdelen Conserverende olie WD-40 Naar behoeven
Hydraulische koppelingen
Conservering voor lange
duur
Tectyl ML van Valvoline Naar behoeven
Onderdeel Activiteit Tijdsinterval
Na elk gebruik Jaarlijks Na 10 jaar
Hydraulische slang Reinigen en
controleren x
Onderhoud door
Holmatro-dealer
Hydraulische
koppelingen
Controleren, reinigen
en smeren x
Stofkappen Controleren, reinigen
en smeren x
Slang Vervangen x

NL
C** #U 916.000.186_004 15
• Vervang de slang uiterlijk 10 jaar na de productiedatum, ongeacht het gebruik en de uiterlijke staat.
De productiedatum is een onderdeel van de testcode beschreven in paragraaf 2.2.
• Maak de koppelingen schoon met een sopje van lauw water en milde zeep. Droog de slang met een
schone doek.
8.4.2 Hydraulische koppelingen
• Controleer de koppelingen op beschadigingen. Laat beschadigde koppelingen vervangen door een
door Holmatro gecertificeerde technicus.
• Reinig de koppelingen door WD-40 op de koppelingen te spuiten en ze met een schone doek te
reinigen.
• Smeer het uiteinde van de koppeling met hydraulische olie, of door er WD-40 in te spuiten.
• Smeer de sluitring door vanaf de achterkant WD-40 onder de sluitring te spuiten.
• Sluit de koppelingen aan. De koppelingen moeten automatisch vergrendelen.
• Controleer de vergrendeling door de sluitring recht naar achter te trekken. De koppelingen mogen
niet loskomen.
• Koppel de koppelingen enkele keren los en weer vast. Hierdoor wordt het vergrendelsysteem van
binnen beter gesmeerd.
8.4.3 Stofkappen
• Controleer de stofkappen op beschadiging. Vervang beschadigde stofkappen.
• Spoel de stofkappen schoon onder stromend water. Droog de stofkap af en behandel deze met
conserverende olie.
8.5 Jaarlijks onderhoud door de dealer
Wij adviseren om eenmaal per jaar de apparatuur te laten inspecteren, controleren, instellen en testen
door een door Holmatro gecertificeerde technicus die over de juiste kennis en de noodzakelijke
gereedschappen beschikt (zie ook paragraaf 1.7).
De Holmatro-dealer kan het jaarlijks onderhoud voor u verzorgen op contractbasis.
9 Buiten gebruik stellen/recyclen
Aan het einde van de gebruiksduur kan het apparaat worden verschroot en gerecycled.
• Maak de apparatuur onklaar, zodat deze niet meer kan worden gebruikt.
• Controleer of de apparatuur geen onder druk staande onderdelen bevat.
• Zorg ervoor dat de diverse materialen die in de apparatuur gebruikt worden, zoals staal, aluminium,
nitrielrubber en kunststof, gerecycled worden.
• Vang alle gevaarlijke stoffen afzonderlijk op en voer deze op een milieuvriendelijke manier af.
• Raadpleeg voor het recyclen de Holmatro-dealer.

EN
16 916.000.186_004 C** #U
English
1 Introduction
1.1 Disclaimer
All rights reserved. Nothing from this publication may be disclosed, reproduced or modified in any way
without prior written consent from Holmatro. Holmatro reserves the right to modify or alter parts of tools
without prior notification. The contents of this user manual can likewise be modified at all times. This
user manual is based on and is related to the models manufactured at this moment and legislation
currently in place. Holmatro accepts no liability whatsoever for possible damage resulting from the use
of this user manual with respect to any equipment supplied or possibly to be supplied, subject to intent
or gross negligence on the part of Holmatro. For detailed information about the use of the user manual,
maintenance and/or repair of Holmatro equipment, Holmatro or the official, appointed distributor must
be contacted. All possible attention has been given to the composition and precision of this user
manual. However, Holmatro cannot be held liable for errors and omissions or obligations issuing from
them. If the correctness or completeness of this user manual is unclear, you must contact Holmatro.
1.2 About this manual
The original instructions in this manual are written in English. Other language versions of this manual
are a translation of the original instructions.
1.3 Definitions
/i
1.4 General
Congratulations on your purchase of this Holmatro product. This user manual provides instructions on
the operation, maintenance, malfunctions and safety of the equipment concerned. Safety regulations for
the use of a complete Holmatro system are also described in this user manual. Illustrations in this user
manual can differ slightly, depending on the model.
Everyone involved in putting the equipment into operation, using it, maintaining it and solving
malfunctions must have read and understood this user manual, particularly the safety regulations.
To prevent errors of operation and ensure that the equipment works trouble-free, the user manuals must
always be available to the operator.
1.5 Application
This product is part of the equipment intended for use by emergency services. The basic aim of this
product is to connect the pump which provides power for hydraulic rescue tools to the hydraulic rescue
tools.
CORE™ is a patented system and may only be used in CORE™ systems. Use only Holmatro adapters.
1.5.1 System requirements
Because of the diversity in control, operating pressure and required oil volume per tool, not all
combinations of Holmatro pumps, hoses and tools can be applied. In case of doubt about the
compatibility of the system, always consult the Holmatro dealer.
System: the assembly of pump, hose(s) and tool(s).
Pump: device that supplies hydraulic flow and pressure.
Hose: an assembly of flexible hydraulic line and couplers.
Tool: hydraulic device such as a cutter, spreader, combi tool, ram or cylinder.
Equipment: tool(s), hose(s), pump or accessories.

EN
C** #U 916.000.186_004 17
1.6 Qualified personnel
The system may only be operated by people trained in its use. Always obey local legislation, safety and
environmental regulations. Repair work may only be performed by a Holmatro Certified Technician.
1.7 Guarantee
Refer to the general terms and conditions of sale for the guarantee conditions, available from your
Holmatro dealer on request.
Holmatro draws your attention to the fact that every guarantee on your piece of equipment or system
will lapse and that you must indemnify Holmatro against any possible product liability and responsibility
if:
• service and maintenance are not carried out strictly in accordance with the instructions, repairs are
not performed by a Holmatro Certified Technician or are performed without prior written consent;
• self-made changes, structural changes, deactivation of safety devices, injudicious adjustment of
hydraulic valves and faulty repairs have been carried out;
• non-genuine Holmatro parts or lubricants other than the types prescribed are used;
• the piece of equipment or the system is used injudiciously, through errors of operation, improperly,
negligently or not in accordance with its nature and/or purpose.
1.8 Declaration of Conformity
The equipment is CE certified. It means that the equipment complies with the essential requirements
concerning safety. The original Declaration of Conformity is supplied with the equipment.
The standards and directives that have been taken into consideration in the design are listed in
section Technical Specifications in this document.
2 Safety regulations
2.1 Explanation of the symbols used in this manual
In the rest of the user manual the symbols below are used to indicate possible dangers.
/i
/i
/i
Always adhere to these regulations and to the locally prevailing safety regulations, and proceed very
carefully.
Inform all people involved in the activities of the operation about these safety regulations.
DANGER or WARNING
Symbol: warning of unsafe working conditions if the instructions are not followed.
This symbol is displayed with all safety regulations related to situations that are life-
threatening (danger), present a danger of personal injury (warning), or both.
Caution
Symbol: warning of danger of operational safety of the product or the system.
This symbol is displayed in the user manual with all regulations related to preventing
damage to the product or the system.
Note
Symbol: emphasizes important information for optimal product use.
This symbol is displayed in the user manual with all regulations related to product use or
maintenance.

EN
18 916.000.186_004 C** #U
2.2 Test code (Fig. 1)
All pictograms attached to the equipment pertaining to safety and danger must be complied with and
remain clearly legible.
/i
2.3 General safety regulations
• Use this equipment solely for the activities for which it was designed. If you are in doubt or
uncertain, always consult your Holmatro dealer.
• Replace illegible safety symbols, pictograms and information labels with identical ones, available
from your Holmatro dealer.
• Varnished, plastic and rubber parts are not resistant to corrosive acid or liquid. Except for electrical
parts, rinse parts that have come into contact with corrosive acid or liquid with a lot of water. Consult
your Holmatro dealer for a resistance list.
• Prevent dirt in and on the couplers.
• Protect equipment against sparks during welding or grinding activities.
• Avoid an unhealthy posture while working. It can result in physical complaints.
• Follow the inspection and maintenance instructions.
• Conversion of the piece of equipment or the system may only be performed by a Holmatro Certified
Technician. In case of a conversion, retain the original manual and the conversion manual.
• Use only genuine Holmatro parts and maintenance products prescribed by Holmatro.
2.4 Personal safety
Personnel that uses or assists in the use of the equipment must wear all personal means of protection
as prescribed in the standard work procedure. Negligent use of personal means of protection can result
in serious injury. During use wear at least the following personal means of protection:
•Helmet;
• Safety goggles or full face shield;
• Safety gloves;
• Safety clothing for the entire body;
• Safety shoes with good ankle support and toe protection.
2.5 Safety regulations with respect to the equipment
2.5.1 General
• Position the pump with the hose connected during use at a safe distance of at least 1 metre from
buildings and constructions.
2.5.2 Hose
• Do not allow heavy objects to fall on the hose.
• Keep the hose away from the working area of the tool.
• Prevent damage to the hose.
• Avoid kinks in the hose; never bend the hose past its minimum bending radius (75 mm).
Type of mark Position Description
Test code A The first 4 digits of the test code specify the date of manufacture of the
hose (yymm*****). The test code is located on the pressure sleeve of
the male coupler and becomes visible when the bending restriction is
pushed off the pressure sleeve.

EN
C** #U 916.000.186_004 19
• Never use the hose to carry, pull or move the tool or pump or to keep them in position.
• Replace the hose no later than 10 years after the date of manufacture, regardless of its use and
external appearance. The date of manufacture is part of the test code, which is described in section
2.2.
2.6 Safety regulations with respect to the operation of the system
• Make a risk assessment of the procedure before you start work (EN-ISO 12100).
• Keep bystanders at a distance and be extra careful in the vicinity of people and animals.
• Make sure the work area is clearly laid out and has good lighting.
• Avoid stress and work in a structured way. This reduces the risk of errors, combinations of dangers
and accidents.
• Before use, check the equipment for damage. Do not use the equipment if it is not in good condition
and consult your Holmatro dealer.
• Stand on a stable base and use both hands to hold the equipment.
• Hold the equipment only by its carrying handle. Never use any part of the hose as carrying handle.
• During operation, never get between the object and the equipment.
• Monitor the situation of the equipment and the structure continuously while using the equipment.
• Parts of an object that could fly off must be secured.
• Never couple or uncouple couplers while the system is under pressure.
• Use only genuine Holmatro accessories and ensure that they have been attached correctly.
• Make sure that parts of the body never come between moving parts. There is a risk that parts of the
body may be crushed or cut.
• Make sure that the deadman's handle does not become jammed.
• Stop immediately if the system makes strange noises or displays aberrant behaviour.
• Stop immediately if the equipment leaks oil. Oil escaping under pressure can penetrate the skin and
cause serious injury. Go immediately to a hospital with a person who is injected with oil for medical
help. Give a specification of the oil to the medical staff.
• Return inactive equipment immediately to the tool station.
• Always adhere to the safety regulations that apply to other equipment that is used in the operation.
2.7 Safety regulations with respect to maintenance
• Wear personal means of protection when performing maintenance tasks.
• Never work in a way that could jeopardize safety.
• Make sure that the equipment cannot roll away or tip over.
• Make sure that moving parts do not move unexpectedly.
• Used or leaked fluids, and any other products used during the activities, must be collected and
disposed of in a environmentally responsible way.

EN
20 916.000.186_004 C** #U
3 Description
3.1 Equipment
This hose is intended to connect the pump to one rescue tool. The system consists of only one hose;
the high-pressure inner hose is integrated within the low-pressure outer hose. The hose system allows
the user to change the tool on the spot with the hose under flow.
3.1.1 Type designation
Example: C** #U
/i
3.2 Product identification (Fig. 2)
/i
3.3 Technical specifications
/i
4 Preparation for first use
4.1 General
• Check the equipment for completeness and damage. Do not use the equipment if it is damaged; in
that case contact the Holmatro dealer.
• Check that the correct pressure relief tool is present.
• Release the hose binder and unroll the hose.
Digit Example Description
1-3 C ** C = Core hose
** = length in meters
4 # O = orange
B = blue
G = green
Z = black
5 U U = hose assembly, complete with couplers
1Dustcap
2 Male coupler
3 Bend restrictor
4 Hose binder
5 Female coupler
6 Return line is outer hose
7 Pressure line is inner hose
Model CORE™ hose
Type of hydraulic oil ISO-l HV VG 15/22
Max. working pressure 720 bar
Temperature range -20 °C to +55 °C
Standards EN13204 / NFPA1936
Country of manufacture The Netherlands
Minimum bending radius 75 mm
