holzkraft HWS 505 K Assembly instructions

Wippkreissäge
Originalbetriebsanleitung
Firewood rocker
circular saw
Translation from the original instruction manual
Scie à bûches à
chevalet
Traduction des instructions d’origine
HWS 505 K
5965505 220-240V / 50 Hz 2,6 kW
5965506 380-420V / 50 Hz 3,0 kW

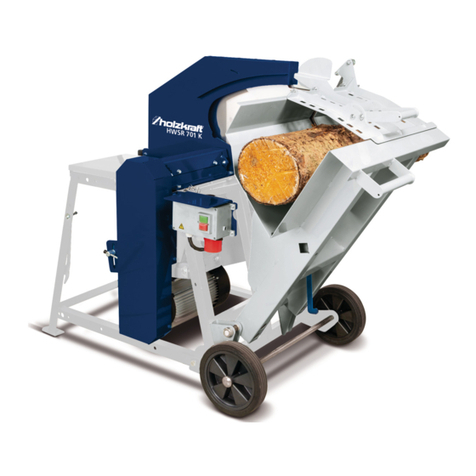

Maschinenbild
D
GB
FR

Seite: 2
a
6
b
7
5
1514 16 17
a b c
b e
d c b
gh
a
13
12
1110
b
8b
a
a
1234
a b
9
a
b

Seite: 3
18 a
b
cde
e f
g
hh
g
j emk
18

Seite: 4
A
B3
B4 C1
4b
4a
B1
7
11 10
B2
10
11

Seite: 5
D3
3
6a 6b
D2
6b
6a
C3
8a
8b
C2
8a
C4
8a
8a
D1
3
8a 8a

Seite: 6
E1 E2
G1
G2
8a
8a
8a
F
15
8a
G3
8b
8b
8b
E3
17

Seite: 7
H1 H2 H3
9b
9a
9a
9a
9a
I1 I2 I3
13b
13e
13b
13h
13g
13a
I5I4 J1
13b
13d
13c
13a
13a

Seite: 8
J2 J3
1
2
J4
1
2
K L
12
M3
M1
M2

Seite: 9
N1
18a
18
18c
18f
18d
18k
18e
18e
18g
18k
18k
N2
18j18j18j 18e18m
N3
18b
18d
18c
18e

Seite: 10
N4
1
2
N5
A
B
1
2
O2 O3
O1
1

Seite: 11
D
Inhaltsverzeichnis
1. Einleitung ...........................................................................................12
2. Sicherheitshinweise ...........................................................................12
3. Bestimmungsgemäße Verwendung....................................................14
4. Restrisiken .........................................................................................14
5. Schulung der Betreiber ......................................................................15
6. Technische Daten ...............................................................................15
7. Lieferumfang ......................................................................................16
8. Montage .............................................................................................17
9. Aufstellen und justieren.....................................................................18
10. Transport der Maschine......................................................................18
11.Elektrischer Anschluss ......................................................................18
12.Inbetriebnahme .................................................................................20
13.Sägen .................................................................................................20
14.Wartung und Instandhaltung.............................................................21
15. Sägeblattwechsel (Abb. J4)................................................................21
16. Entsorgung und Wiederverwertung...................................................22
17. Fehlersuche........................................................................................22

Seite: 12
D
1. Einleitung
Hersteller:
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger Straße 26
96103 Hallstadt
0049 (0) 951 96555 - 55
[e-mail]
www.holzkraft.de
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen Brennholzkreissäge.
HINWEIS:
Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder
durch dieses Gerät entstehen bei:
• Unsachgemäßer Behandlung.
• Nichtbeachtung der Bedienungsanweisung.
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte.
• Einbau und Austausch von „Nicht Original Ersatzteilen“.
• Nicht „Bestimmungsgemäßer Verwendung“.
• Ausfälle der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 /
VDE0113.
Wir empfehlen Ihnen:
Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch.
Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Maschine kennenzulernen und ihre bestimmungsgemäßen Einsatzmög-
lichkeiten zu nutzen.
Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirtschaftlich arbeiten
und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der
Maschine erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanweisung müssen Sie unbedingt die für den Betrieb der Maschine
geltenden Vorschriften Ihres Landes beachten.
Die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine aufbewahren. Sie
muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur
Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das
geforderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind
die für den Betrieb von Holzbearbeitungsmaschinen allgemein anerkannten technischen Regeln zu beachten.
Allgemeine Hinweise
• Überprüfen Sie nach dem Auspacken alle Teile, auch Lieferumfang, auf eventuelle Transportschäden. Bei Beanstandungen muss
sofort der Zubringer und Hersteller verständigt werden.
• Spätere Reklamationen werden nicht anerkannt.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalersatzteile. Diese erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen die Artikelnummer sowie Typ und Baujahr des Gerätes an.
2. Sicherheitshinweise
• In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: m
• Beachten Sie alle diese Hinweise, bevor und während Sie mit der Säge arbeiten.
• Bewahren Sie diese Sicherheitshinweise gut auf.
• Unbenutzte Geräte sollten an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahrt wer-
den.
• Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
• Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind.
• Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.
• Warnung! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
• Warnung: Bevor irgendwelche in diesem Handbuch beschriebenen Wartungsarbeiten ausgeführt werden, den Netzstecker ziehen.
• Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter.

Seite: 13
D
• Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger.
• Setzen Sie die Säge nicht Regen aus und benutzen Sie die Maschine nicht in feuchter oder nasser Umgebung.
• Sorgen Sie für gute Beleuchtung.
• Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Tragen Sie geeignete Arbeitskleidung! Weite Kleidung oder Schmuck können vom rotierenden Sägeblatt erfasst werden.
• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.
• Vermeiden Sie abnormale Körperhaltung.
• Die Bedienungsperson muss mindestens 18 Jahre alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur
unter Aufsicht an der Maschine arbeiten.
• Kinder vom Gerät mit laufendem Motor fernhalten.
• Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.
• Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug berühren. Halten Sie sie vom Arbeitsplatz fern.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Beachten Sie die Motor- und Sägeblatt-Drehrichtung. Nur Sägeblätter verwenden, deren höchstzulässige Geschwindigkeit nicht
geringer ist als die maximale Spindelgeschwindigkeit der Kreissäge und des zu schneidenden Werkstoffes.
• Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.
• Bauen Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter ein.
• Verwenden Sie keine Kreissägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS - Stahl)
• Nur die vom Hersteller empfohlenen Sägeblätter verwenden, die EN 847-1 entsprechen.
• Fehlerhafte Sägeblätter müssen sofort ausgetauscht werden.
• Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.
• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
• Abgenutzten Tisch- oder Wippeneinsatz austauschen.
• Arbeitsstellung stets seitlich vom Sägeblatt.
• Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
• Achten Sie darauf, dass abgeschnittene Holzstücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden.
• Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.
• Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Netzstecker ziehen -
• Bei, durch den Verschleiß, vergrößerten Sägespalt die Wippen-/ oder Tischeinlage erneuern. Die Maschine ausschalten und
Netzstecker ziehen.
• Umrüstungen, sowie Einstell-, Mess-, und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. - Netzstecker ziehen -
• Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen.
• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert
werden.
• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den technischen Daten angegebenen Abmessun-
gen müssen eingehalten werden.
• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müs-
sen beachtet werden.
• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Überprüfen Sie das Werkzeug auf eventuelle Beschädigungen!
• Vor weiterem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwand-
freie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche
Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Werkzeugs sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewech-
selt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Fachkraft ausge-
führt werden, indem Original Ersatzteile verwendet werden; andernfalls können Unfälle für Benutzer entstehen.
• Falls erforderlich, geeignete persönliche Schutzausrüstung tragen. Dies könnte beinhalten:
–Gehörschutz zur Vermeidung des Risikos, eines entstehenden Gehörverlustes, tragen;
–Atemschutz zur Vermeidung des Risikos, schädlichen Staub einzuatmen.
–Augenschutz zur Vermeidung dass Fremdkörper eindringen könnten.
–Sicherheitsschuhe zur Standsicherheit und Schutz gegen herabfallende Elemente.
–Beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe tragen. Sägeblätter müssen, wann immer praktikabel,
in einem Behältnis getragen werden.
–Schutzbrille / Gesichtsschutz zur Vermeidung von Verletzungen durch wegfliegende Elemente.
–Schutzkleidung zur Vermeidung von Schnittverletzungen.

Seite: 14
D
• Die Bedienperson muss über die Bedingungen informiert werden, die die Lärmwerte beeinflussen (z. B. Sägeblätter, die zur Ver-
ringerung der Geräuschentwicklung konstruiert wurden, Pflege von Sägeblatt und Maschine).
• Fehler in der Maschine, einschließlich der Schutzeinrichtungen und des Sägeblattes, sind, sobald sie entdeckt werden, der für die
Sicherheit verantwortlichen Person zu melden.
• Beim Transportieren der Maschine nur die Transportvorrichtungen verwenden und niemals die Schutzvorrichtungen für Handha-
bung und Transport verwenden.
• Alle Bedienpersonen müssen angemessen in der Verwendung, der Einstellung und der Bedienung der Maschine geschult sein.
• Sägen Sie kein Schnittgut, welches Fremdkörper wie z.B. Drähte, Kabel oder Schnüre enthält.
• Nur scharfe Sägeblätter verwenden.
Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimm-
ten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver-
letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen
Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.
3. Bestimmungsgemäße Verwendung
Die Brennholzkreissäge ist ausschließlich mit dem angebotenen Werkzeug zum Bearbeiten von Holz konstruiert.
Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.
• Die Wippkreissäge ist als Ein-Mann-Bedienplatz ausgelegt und nur im Außenbereich zu verwenden.
• Die Maschine ist für den einschichtigen Betrieb ausgelegt, Einschaltdauer S6 - 40%
• Die Wippkreissäge ist eine transportable Kreissäge. Sie ist nur zum Querschneiden von Brennholz mit Zuführwippe lt. techni-
schen Daten einsetzbar.
• Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1,2m Länge konstruiert.
• Unabhängig vom Holzdurchmesser darf nur ein Werkstück auf die Wippe gelegt werden.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und vollzählig in gut lesbarem Zustand halten.
• Der Arbeits- und Umgebungsbereich der Maschine muss frei von störenden Fremdkörpern sein, um Unfällen vorzubeugen.
• Grundsätzlich müssen die zu trennenden Hölzer frei von Fremdkörpern wie Nägel und Schrauben sein.
• Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Be-
achtung der Bedienungsanweisung benutzen. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend
beseitigen (lassen).
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmes-
sungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheitstechnischen Regeln müssen
eingehalten werden.
• Die Maschine darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unter-
richtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende
Schäden aus.
• Die Maschine darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Herstel-
ler nicht; das Risiko dafür trägt allein der Benutzer.
• Es dürfen nur Sägeblätter eingesetzt werden, die der Europäischen Norm EN 847-1 entsprechen.
• Achten Sie auf eine ausreichende Beleuchtung.
• Achten Sie darauf, dass die Maschine beim Aufbau standsicher auf festem Grund steht.
• Um die Maschine dürfen sich keine Stolperstellen befinden.
• Die Maschine darf nur im Freien betrieben werden.
4. Restrisiken
Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch
können beim Arbeiten einzelne Restrisiken auftreten.
• Verletzungsgefahr für Finger und Hände durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstückes.
• Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persönliche Schutzausrüstungen wie Augenschutz
und Staubmaske tragen.
• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschritten. Unbedingt persönliche
Schutzausrüstungen wie Gehörschutz tragen.
• Gefährdung durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die
Bedienungsanweisung insgesamt beachtet werden.
• Verletzungen durch defektes Sägeblatt. Das Sägeblatt regelmäßig und vor jedem Einsatz auf Unversehrtheit überprüfen.
• Beim Einsatz von Sonderzubehör muss die dem Sonderzubehör beigefügte Bedienungsanweisung beachtet und sorgfältig gele-
sen werden.

Seite: 15
D
Achtung Unfallgefahr!
Das Holz muss immer beidseitig des Sägeblattes im Prisma der Wippe aufliegen. (siehe Pfeile)
Achtung Unfallgefahr!
Sicherheitsschuhe tragen.
Achtung Unfallgefahr!
Gehörschutz tragen.
Schutzbrille tragen.
Achtung Unfallgefahr!
Vor Inbetriebnahme Bedienungs-
anleitung lesen
Achtung!
Nachlaufende bewegliche
Werkzeuge!
Vor allen Wartungs-, Reinigungs-
und Reparaturmaßnahmen das
Gerät von der Stromversorgung
trennen!
5. Schulung der Betreiber
• Geben Sie die Sicherheitshinweise an alle Personen weiter, die an der Maschine arbeiten.
• Die Bedienungsperson muss mindestens 18 Jahre alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur
unter Aufsicht an der Maschine arbeiten.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Halten Sie Kinder von der an das Netz angeschlossenen Maschine fern.
• Enganliegende Kleidung tragen. Schmuck, Ringe und Armbanduhren ablegen.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und in lesbarem Zustand halten.
• Vorsicht beim Arbeiten: Verletzungsgefahr für Finger und Hände durch das rotierende Schneidwerkzeug.
• Während des Betriebes sind regelmäßige Pausen einzuhalten.
• Während des Betriebes sind Sicherheitsschuhe und Schutzkleidung zu tragen.
6. Technische Daten
HWS 505 K HWS 505 K
Artikelnummer 5965505 5965506
Baumaße
Gesamtlänge mm 860
Gesamtbreite mm 775
Gesamthöhe mm 990
Wippenauflage mm 735
Sägeblatt ø mm 500/505
Leerlaufdrehzahl Motor 1/min 2800 2800
Schnittgeschw. Sägeblatt m/sec 74 74
Gewicht kg 75 75
Antrieb
Motor V/Hz 220 - 240 / 50 380 - 420 / 50
Aufnahmeleistung P1 kW 2,6 3,0
Abgabeleistung P2 kW 2,1 2,4
Betriebsart S6 / 40% S6 / 40%

Seite: 16
D
Nennstrom A16 16
Arbeitsdaten
Schnitthöhe Rundholz min. mm 170
Holzelementlänge max. mm 1200
Scheitholz max. mm 240 x 190
Technische Änderungen vorbehalten!
Geräuschkennwerte
Die nach EN 23746 für den Schallleistungspegel bzw. EN 31202 (Korrekturfaktor k3 nach Anhang A.2 von EN 31204 berechnet)
für den Schalldruckpegel am Arbeitsplatz ermittelten Geräuschemissionswerte betragen unter Zugrundelegung der in ISO 7904
Anhang A aufgeführten Arbeitsbedingungen
Schallleistungspegel in dB
Leerlauf LWA / Bearbeitung LWA 98 / 104
Schalldruckpegel am Arbeitsplatz in dB
Leerlauf LqAeq / Bearbeitung LqAeq 89 / 95
Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl
es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätz-
liche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den aktuellen, am Arbeitsplatz vorhandenen Immissions-
pegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes, andere Geräuschquellen, z.B. die Zahl der Maschinen und anderer
benachbarter Arbeitsvorgänge. Die zulässigen Arbeitswerte können von Land zu Land variieren. Die Information soll jedoch den
Anwender befähigen, eine Abschätzung von Gefährdung und Risiko vorzunehmen.
7. Lieferumfang
Entnehmen Sie alle Teile aus dem Karton und prüfen Sie diese auf Vollständigkeit (S.2). Entfernen Sie alle vorhandenen Transport-
sicherungen.
1. Grundrahmen mit Wippe, Motor und Schalter
2. Schlüssel mit Arretierstift
3. Strebe hinten
4. Fuß links und rechts hinten
5. Sägeblatt
6. Strebe links und rechts
7. Laufrad 2 Stück
8. - 13. Beipackbeutel mit Kleinteilen
14. Schutzhaube montiert
15. Schutzwinkel
16. Schutzdeckel
17. Wippenschutz 2 Stück
18. Schutzklappe
8-13 Beipackbeutel befüllt mit:
29x Linsen-Flanschkopfschraube M8x16 (Abb. 8a)
29x Sperrzahnmutter M 8 (Abb. 8b)
2x Sechskantschraube M6 (Abb. 9a)
2x Sperrzahnmutter M6 (Abb. 9b)
2x Scheibe D 20 mm (Abb. 10)
2x Sicherungsscheibe ohne Kappe D 18 mm (Abb. 11)
2x Sperrzahnmutter M 4 (Abb. 12a)
2x Linsenschraube M 4x610 (Abb. 12b)
1x Abdeckblech mit Einpressschraube (Abb. 13a)
2x Kunststoffscheibe (Abb. 13b)
1x Gelenkbuchse verzinkt (Abb. 13c)
1x Sechskantmutter selbstsichernd M 6 (Abb. 13d)
1x Sechskantschraube M 5x12 (Abb. 13e)
1x Bundbuchse (Abb. 13g)
1x Sechskantmutter selbstsichernd M5 (Abb. 13h)
4x Flachrundkopfschraube M6x12 (Abb. 17a)
4x Scheibe D6 (Abb. 17b)
4x Sechskantmutter, selbstsichernd M6 (Abb. 17c)

Seite: 17
D
Zusätzlicher Beipackbeutel für Schutzklappe mit Griff (Abb. 18)
2x Sägeschutz (Abb. 18a)
1x Zugfeder (Abb. 18b)
2x Sechskantschraube M8x35 (Abb. 18c)
2x Sechskantmutter M8 (Abb. 18d)
6x Sechskantmutter selbstsichernd (Abb. 18e)
1x Sechskantschraube M8x12 (Abb. 18f)
6x Kreuzschlitzschraube M4x10 (Abb. 18g)
6x Sperrzahnmutter M4 (Abb. 18h)
3x Sechskantschraube M8x20 (Abb. 18j)
3x Bundbuchse D 8mm (Abb. 18k)
3x Scheibe D 8mm (Abb. 18m)
8. Montage
Die Wippkreissäge ist aus Verpackungsgründen nicht komplett montiert. Sie muss auf einer komplett ebenen Fläche
montiert werden.
A. Gegen Beschädigungen Karton oder Verpackung oder Ähnliches auf den Fußboden legen. Grundrahmen aus der Verpackung
nehmen und mit der Wippenseite darauf ablegen (Abb. A).
B. Radachse leicht anheben, jeweils eine Scheibe (10) und ein Laufrad (7) (Außenseite siehe Bild B3, B4) beidseitig auf die Achse
schieben. Sicherungsscheibe (11) mit dem Sägeblattschlüssel an die Achse anlegen und mit dem Hammer auf die Welle schla-
gen. (Sicherungsscheibe gegen Herabfallen mit Klebeband sichern) (Abb. B1 - B4)
C. Fuß links und rechts (4 a, b) an die Grundplatte mit je 4 Linsen-Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8
b) montieren (Abb. C1 - C4). Alle Gestellschrauben von Hand leicht anziehen.
D. Strebe hinten (3) mit 4 Linsen-Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8 b) an die montierten Füße an-
schrauben. Strebe links und rechts (6 a, b) mit je 5 Linsen- Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8 b)
seitlich an die Füße (4 a, b) montieren. (Abb. D1, D2, D3).
E. Maschine auf die Füße stellen, Kabelband aufschneiden, den Rasthebel entsichern und Wippe nach außen kippen. (Abb. E1,
E2). Alle Gestellschrauben gut festziehen. Hier ist es wichtig dass die Wippkreissäge auf einer ebenen Fläche steht. Wippen-
schutz (17) an der Innenseite der Wippe mit je 2 Flachrundkopfschrauben M6 x 12, 2 Scheiben 6mm und 2 selbst sichernden
Muttern M6 montieren und fest anziehen. Achten Sie darauf, dass die Flachrundkopfschrauben von außen eingeführt werden.
(Abb. E3)
F. Schutzwinkel (15) mit 2 Linsen-Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8 b) an den rechten hinteren Fuß
montieren. (Abb. F)
G. Schutzhaube mit Schutzdeckel (14 und 16) aus der Verpackung nehmen, 2 Sechskantschrauben unten und oben lösen und
den Schutzdeckel abnehmen. Zur Montageerleichterung den vorderen Sägeblattflansch entfernen. Schutzhaube (14) über den
Sägeblattflansch schieben, mit 5 Linsen-Flanschkopfschrauben M8x16 (8 a) und Sperrzahnmutter M8 (8 b) befestigen und
festziehen. (Abb. G1, G2, G3).
H. Schutzdeckel (14) mit den 2 Scharnieren an die Schutzhaube mit 2 Sechskantschrauben M6x12 (9 a) und 2 Sperrzahnmuttern
M6 (9 b) montieren und festziehen. (Abb. H1, H2, H3).
I. Schutzblech kpl. mit Einpressschraube (13a) montieren, dazu 1 Sechskantschraube M5 x 12 (13e) durch die angeschraubte
Schutzhaube von der Sägeblattseite einführen, Kunststoffscheibe (13b), Abdeckblech (13a) und Buchse (13g) auf die Sechs-
kantschraube (13e) schieben dann mit der Sechskantmutter selbstsichernd M5 (13h) minimal anziehen. Abdeckblech muss sich
bewegen können. Kunststoffscheibe (13b) auf den Gewindebolzen des Abdeckbleches(13a) schieben und in die kreisförmige
Aussparung einführen. Gelenkbuchse verzinkt (13c) aufschieben und mit selbstsichernder Sechskantmutter M5 (13d) sichern.
(Abb. I1, I2, I3, I4, I5). Jetzt bitte beide Schraubverbindungen leicht anziehen. Das Blech muss sich leicht bewegen können.
J. Sägeblatt aufsetzen, mit Flansch, Scheibe und Sechskantmutter von Hand anschrauben. Arretierstift einstecken und Mutter mit
Sägeblattschlüssel gut anziehen. Arretierstift wieder entfernen. (J1, J2, J3, J4). Achtung! Beim Einsetzen des Sägeblattes auf
die richtige Drehrichtung achten. Verwenden Sie beim Einsetzen und Anziehen des Sägeblattes immer Handschuhe.
K. Blattschutz schließen und mit den Sechskantschrauben oben und unten sichern (Abb. K).

Seite: 18
D
L. Elektrokabel durch den Gestellfuß führen, Schalter mit 2 Linsenkopfschrauben M4x60 und Sperrzahnmutter festschrauben.
Sägeblattschlüssel und Arretierstift (2) in die Aussparung stecken (Abb. L).
M. Prüfen Sie, ob das Sägeblatt mittig steht, bei Bedarf lösen Sie die beiden Sechkantschrauben (M1) an der Wippenachse (M1,
M2) und richten die Wippe nach dem Sägeblatt aus (M3).
Nach dem Ausrichten die Sechskantschrauben (M2) wieder fest anziehen.
Montage Schutzklappe (Abb. N1 - N5)
N.1. a. Sägeblatteinlagen (18a) beidseitig mit je 3 Kreuzschlitzschrauben M4x10 (18g) und 3 Sperrzahnmuttern M4 (18h) von unten
an Schutzdeckel (18) montieren.
b. Halteschraube (18c) für Zugfeder an Schutzdeckel mit Sechskantschraube M8 x 35, (18c) mit Kontermuttern M8 (18d)
ca.20mm einschrauben und mit einer Mutter M8 selbstsichernd (18e) montieren.
c. Anschlagschraube (18f) M8x12 mit selbstsichernder Mutter M8 (18e) montieren.
d. 3 Bundbuchsen (18k) von links in die Laschen der Schutzklappe eindrücken.
N.2.Schutzdeckel auf die Wippe setzen und mit 3 Sechskantschrauben M8x20 (18j) 3 Scheiben 8mm (18m) und 3selbstsichernden
Muttern M8 (18e) montieren. Die Muttern so anziehen, dass sich der Schutzdeckel bewegen lässt.
N.3.Halteschraube (18c) für Zugfeder an Wippenmulde mit Sechskantschraube M8 x 35, (18c) 1 Kontermutter M8 (18d) ca.20mm
einschrauben und mit einer selbstsichernden Mutter M8 (18e) montieren. Schutzdeckel öffnen, Zugfeder (18b) einhängen und
auf Gängigkeit überprüfen
9. Aufstellen und justieren
• Achten Sie darauf, dass die Maschine beim Aufbau standsicher auf festem Grund steht.
• Der Arbeitsplatz muss gut ausgeleuchtet sein.
• Um die Maschine dürfen sich keine Stolperstellen befinden.
Funktionstest der Wippe und des Sägeblattes durchführen.
Maschine ans Netz anschließen und Probelauf durch kurzes Einschalten durchführen.
10. Transport der Maschine
Wippensperre
• Zum Transport der Wippkreissäge die Wippensperre in Position (1) einrasten. (O1)
• Maschine vorsichtig nach vorne kippen und transportieren. (O2; O3)
11.Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestim-
mungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften bzw. den ört-
lichen Vorschriften entsprechen.
Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlusslei-
tung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur An-
schlussleitungen mit Kennzeichnung H 07 RN.
Ein Aufdruck der Typenbezeichnung auf der Anschlussleitung ist Vorschrift.
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitungen.
• Schnittstellen durch Überfahren der Anschlussleitungen.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
• Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden lebens-
gefährlich!

Seite: 19
D
Drehstrommotor 400 V/ 50 Hz
Netzspannung 400 Volt / 50 Hz.
Netzanschluss und Verlängerungsleitung müssen 5-adrig sein = 3 P + N + SL. - (3/N/PE).
Verlängerungsleitungen müssen einen Mindestquerschnitt von 1,5 mm² aufweisen (≤25m).
Verlängerungsleitungen müssen einen Mindestquerschnitt von 2,5 mm² aufweisen (> 25m).
Netzanschluss
Die Maschine mit CEE-Stecker am Netz anschließen. Der Netzanschluss wird mit 16 A träge abgesichert. Der „FI - Schutzschalter“
muss mit 30mA abgesichert sein.
Am Betriebsschalter die Maschine einschalten, die Sägewelle läuft an.
Bei Netzanschluss oder Standortwechsel muss die Drehrichtung überprüft werden. Gegebenenfalls muss die Polarität getauscht
werden.
Polwende-Einrichtung im Gerätestecker drehen.
Motor-Bremseinrichtung
Die Bremse bremst den Antriebsmotor der Sägewelle innerhalb 10s ab.
Die elektrische Bremsung wird nach max. 14s unterbrochen.
Dauert der Bremsvorgang länger als 10s darf die Maschine nicht mehr betrieben werden, da Bremse defekt. Maschine muss un-
bedingt von der Spannungsversorgung getrennt werden. Mit der Fehlerbehebung darf nur eine Elektrofachkraft beauftragt werden.
Betriebsart / Einschaltdauer
Der Elektromotor ist für Betriebsart S6 - 40 % dimensioniert.
S6 = Durchlaufbetrieb mit Aussetzbelastung
40% = Bezogen auf 10min. 4min. Belastung; 6min. Leerlaufbetrieb.
Bei Überlastung des Motors schaltet dieser selbsttätig ab, da ein Thermostat den Motor vor Überlastung schützt. Nach einer Ab-
kühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.
Prüfung elektrischer Anschluss
• Am Betriebsschalter die Maschine einschalten, die Sägewelle läuft an.
Achtung!
Drehrichtung überprüfen
• Drehstrommotoren müssen bei Neuanschluss oder Standortwechsel auf ihre Drehrichtung überprüft werden, gegebenenfalls
muss mit dem Phasenwender die Drehrichtung geändert werden (Abb. A)
• Beim Ausschalten wird die Sägewelle innerhalb 10s abgebremst.
Drehrichtungsänderung
Abb. A
mWechselstrommotor
• Netzspannung muss 220÷240 V / 50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge einen Mindest-Querschnitt von 1,5 mm², über 25 m Länge einen Mindest-
Querschnitt von 2,5 mm² aufweisen.
• Der Netzanschluss wird mit 16 A träge abgesichert.
• Der „FI - Schutzschlater“ muss mit 30 mA abgesichert werden.

Seite: 20
D
mAnschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
•Motorenhersteller; Motortype
• Stromart des Motors
•Daten des Maschinen- Typenschildes
•Daten der Elektrosteuerung
Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Elektrosteuerung einsenden. m
12.Inbetriebnahme
•Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise.
•Überprüfen Sie vor der Inbetriebnahme sämtliche Schraub- bzw. Steckverbindungen und Schutzeinrichtungen sowie das
Sägeblatt auf Ihre Festigkeit und ihren Sitz.
•Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein.
•Überprüfen Sie die Wippe; diese muss selbstständig indie Ausgangsposition zurückkehren. Überprüfen Sie das Sägeblatt auf
einwandfreien Sitz und auf die richtige Laufrichtung.
•Funktionsprüfung vor Arbeitsbeginn.
• Zur Inbetriebnahme der Säge Ein-Aus-Schalter (Abb. L) betätigen.
• Die Säge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1 Meter Länge konstruiert.
• Unabhängig vom Holzdurchmesser darf nur ein Stück mit min. Ø 60 mm auf die Wippe gelegt werden.
• Mit beiden Händen am Griff die Wippe zum Sägeblatt schwenken.
•Danach die Wippe inAusgangsposition bringen.
• Das zu sägende Holz darf nicht mit der Hand fixiert werden.
•Nach dem kompletten Stillstand der Säge Netzstecker ziehen.
•Umrüst-, Einstell-, Mess- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Stillstand des rotierenden Werk-
zeuges abwarten und Netzstecker ziehen.
mFalls die Säge irgendwelche Fehler aufweist, diese sofort ausschalten (Abb. L) und Netzstecker ziehen.
13.Sägen
1. Warten Sie, bis das Sägeblatt die volle Drehzahl erreicht hat.
2. Legen Sie das Holz in die Wippe.
3. Fassen Sie mit beiden Händen an den Griff der Wippe und führen Sie diese gleichmäßig an das Sägeblatt heran.
4. Üben Sie beim Sägen nur so viel Druck auf die Wippe aus, dass die Drehzahl des Sägeblattes nicht abfällt.
5. Entfernen Sie das Schnittholz aus der Wippe, nachdem diese wieder in die Ausgangsstellung zurückgekehrt ist und das Säge-
blatt abgedeckt ist.
6. Legen Sie dann das nächste Holz auf.
Handhabung mit dem Schutzdeckel
1. Schutzdeckel öffnen (N4).
2. Schnittgut einlegen.
3. Schutzdeckel (1) schließen (N5).
4. Wippe (2) mit dem Handgriff (A oder B) zum Sägeblatt schwenken und Schnittgut durchsägen.
5. Wippe (2) zurückschwenken und Schutzdeckel (1) öffnen.
6. Schnittgut nachschieben und Schutzdeckel wieder schließen.
mAchtung
Lassen Sie die Maschine während des Betriebs nicht unbeaufsichtigt. Schalten Sie die Maschine aus, wenn nicht weitergearbeitet
wird und ziehen Sie den Netzstecker.
Arbeitsende
• Ein-Aus-Schalter (Abb. L) betätigen und Stillstand der Maschine abwarten.
• Warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist.
•Abschnitt „Wartung“ beachten.
•Trennen Sie die Maschine von der Stromversorgung.
•Bringen Sie die Wippe in Transportstellung und sichern Sie diese mit der Wippensperre.
