Hoover HHT6300/2X User manual


HHT6300/2X，RHT6300/2LIN，
RHT6300/2LRB，RHT6300/2LPN


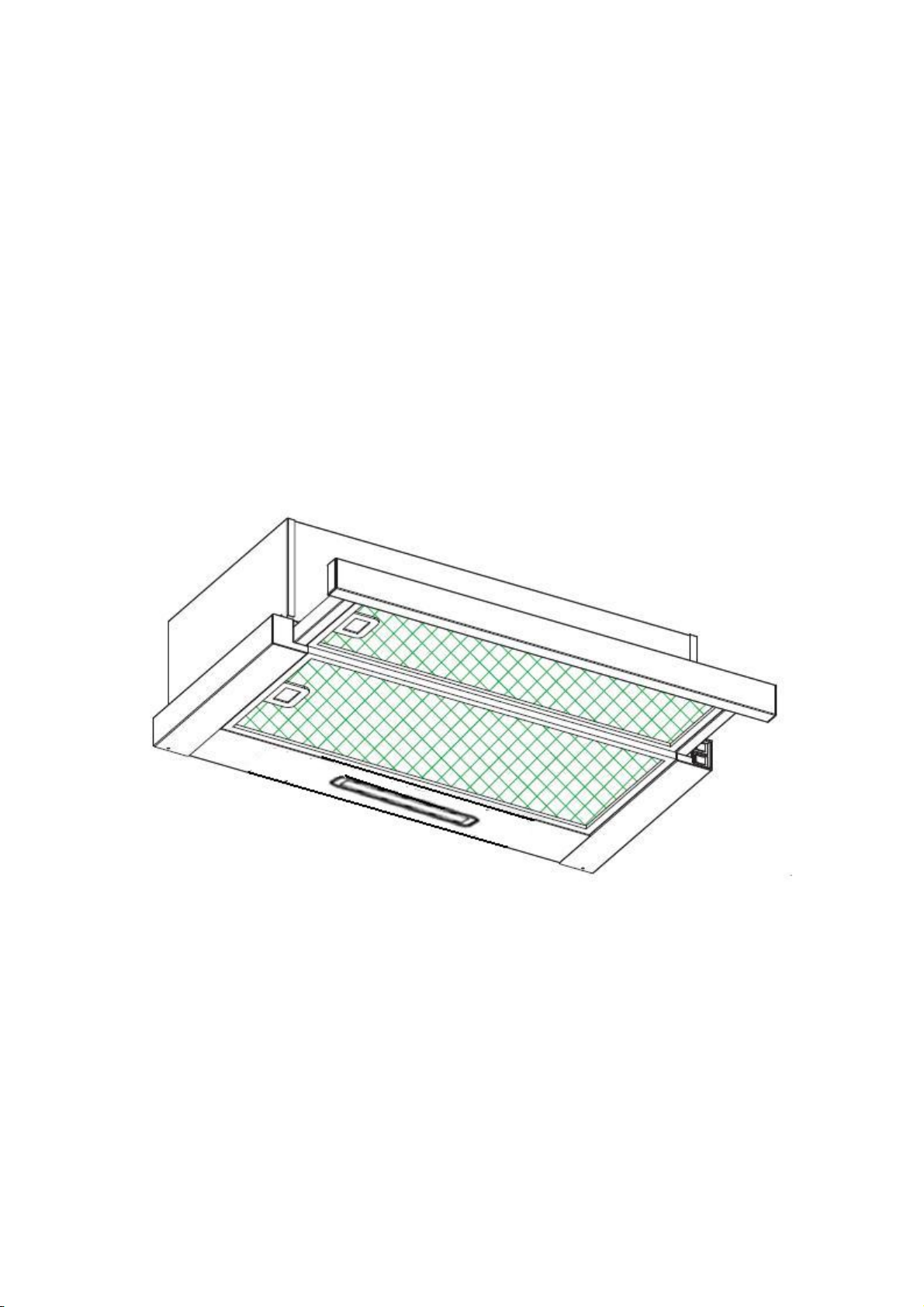

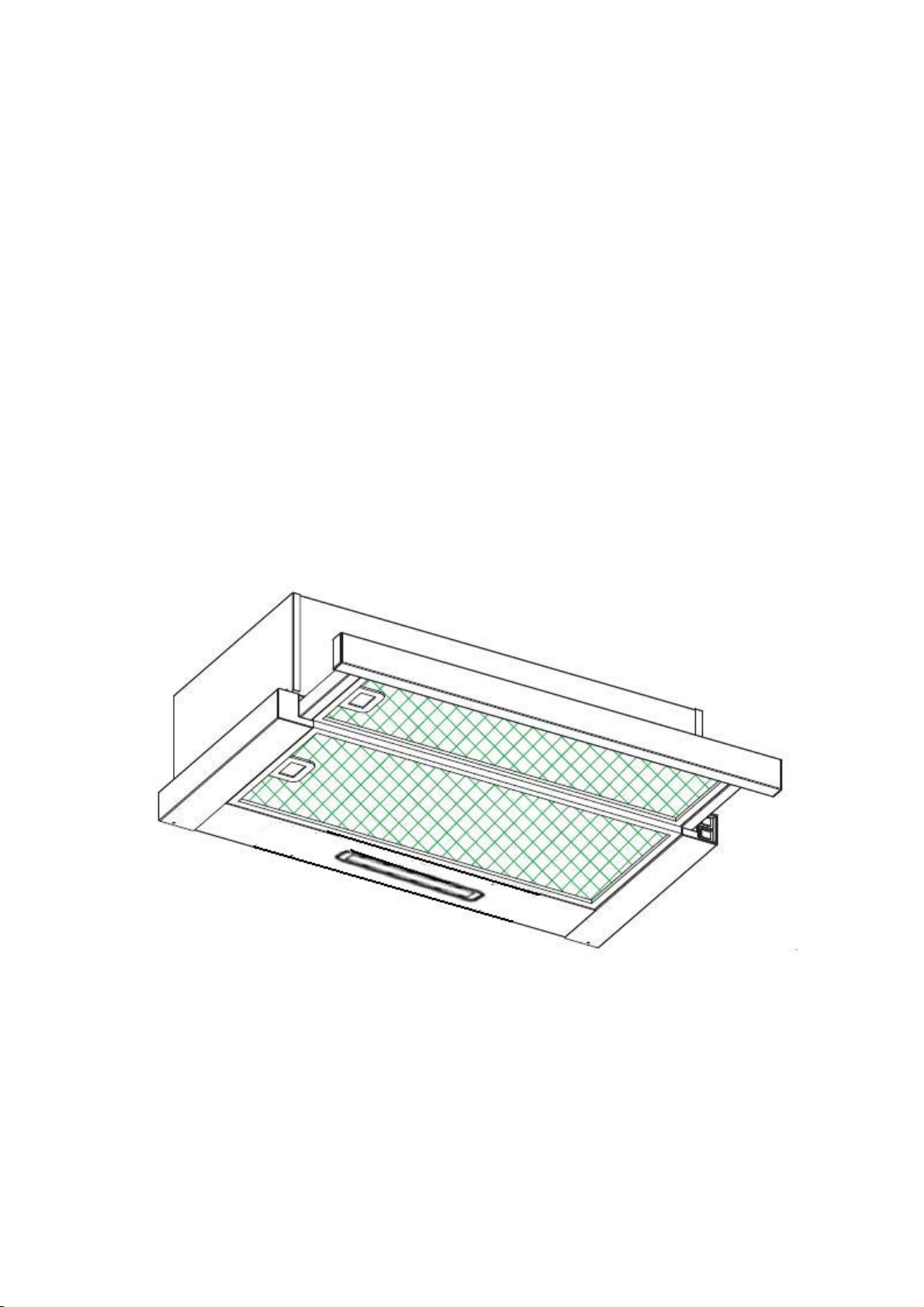

CookerHood
InstructionManual


ENGLISH(EN)------------------------------------------------------------------------page001
FRENCH(FR)-------------------------------------------------------------------------page013



InstructionManual








1

Content


1…………………………………..………………………………Safetyinstructions

2…………………………………..………………………………Installation

3…………………………………..………………………………Startusingyourcookerhood

4…………………………………..………………………………Troubleshooting

5…………………………………..………………………………Maintenanceandcleaning

6…………………………………..………………………………Environmentprotection


















2

SAFETYINSTRUCTIONS
Thismanualexplainstheproperinstallationanduseofyourcookerhood,
pleasereaditcarefullybeforeusingevenifyouarefamiliarwiththeproduct.
Themanualshouldbekeptinasafeplaceforfuturereference.


Nevertodo:
● D o not try to use the cooker hood
without the grease filters or if the filters
are excessively greasy!
●Do not install above a cooker with a
high level grill.
●Do not leave frying pans unattended
during use because overheated fats or
oils might catch fire.
●Never leave naked flames under the
cooker hood.
●If the cooker hood is damaged, do not
attempt to use.
●Do not flambé under the cooker hood.
●CAUTION: Accessible parts may
become hot when used with cooking
appliances.
●The minimum distance between the
supporting surface for the cooking
vessels on the hob and the lowest part
of the cooker hood. (When the cooker
hood is located above a gas appliance,
this distance shall be at least 65 cm)
●The air must not be discharged into a
flue that is used for exhausting fumes
from appliances burning gas or other
fuels.
Alwaystodo:
●Important! Always switch off the
electricity supply at the mains during
installation and maintenance such as
light bulb replacement.
●The cooker hood must be installed in
accordance with the installation
instructions and all measurements
followed.
●All installation work must be carried
out by a competent person or qualified
electrician.
●Please dispose of the packing material
carefully. Children are vulnerable to it.
● P ay attention to the sharp edges
inside the cooker hood especially
during installation and cleaning.
●Make sure the ducting has no bends
sharper than 90 degrees as this will
reduce the efficiency of the cooker
hood.
Warning: Failure to install the screws
or fixing device in accordance with
these instructions may result in
electrical hazards
Warning: Before obtaining access to
terminals, all supply circuits must be
disconnected.
3

Alwaystodo:
●Always put lids on pots and pans
when cooking on a gas cooker.
●When in extraction mode, air in the
room is being removed by the cooker
hood. Please make sure that proper
ventilation measures are being
observed. The cooker hood removes
odours from room but not steam.
●Cooker hood is for domestic use only.
●If the supply cord is damaged, it must
be replaced by the manufacturer, its
service agent or similarly qualified
persons in order to avoid a hazard.
●This appliance can be used by
children aged from 8 years and above
and persons with reduced physical,
sensory or mental capabilities or lack
of experience and knowledge if they
have been given supervision or
instruction concerning use of the
appliance in a safe way and
understand the hazards involved.
Children shall not play with the
appliance. Cleaning and user
maintenance shall not be made by
children without supervision.
●Warning: Before obtaining access to
terminals, all supply circuits must be
disconnected.


Alwaystodo:
●Caution: The appliance and its
accessible parts can become hot
during operation. Be careful to avoid
touching the heating elements.
Children younger than 8 years old
should stay away unless they are
under permanent supervision.
●There shall be adequate ventilation of
the room when the cooker hood is
used at the same time as appliances
burning gas or other fuels.
●There is a fire risk if cleaning is not
carried out in accordance with the
instructions
●Regulations concerning the discharge
of air have to be fulfilled.
●Clean your appliance periodically by
following the method given in the
chapter MAINTENANCE.
●For safety reason, please use only the
same size of fixing or mounting screw
which are recommended in this
instruction manual.
●Regarding the details about the
method and frequency of cleaning,
please refer to maintenance and
cleaning section in the instruction
manual.
●Cleaning and user maintenance shall
not be made by children without
supervision.
●When the cooker hood and
appliances supplied with energy other
than electricity are simultaneously in
operation, the negative pressure in the
room must not exceed 4 Pa (4 x 10-5
bar).
●WARNING: Danger of fire: do not
store items on the cooking surfaces.
●A steam cleaner is not to be used.
●NEVER try to extinguish a fire with
water, but switch off the appliance and
then cover flame e.g. with a lid or a
fire blanket.
4





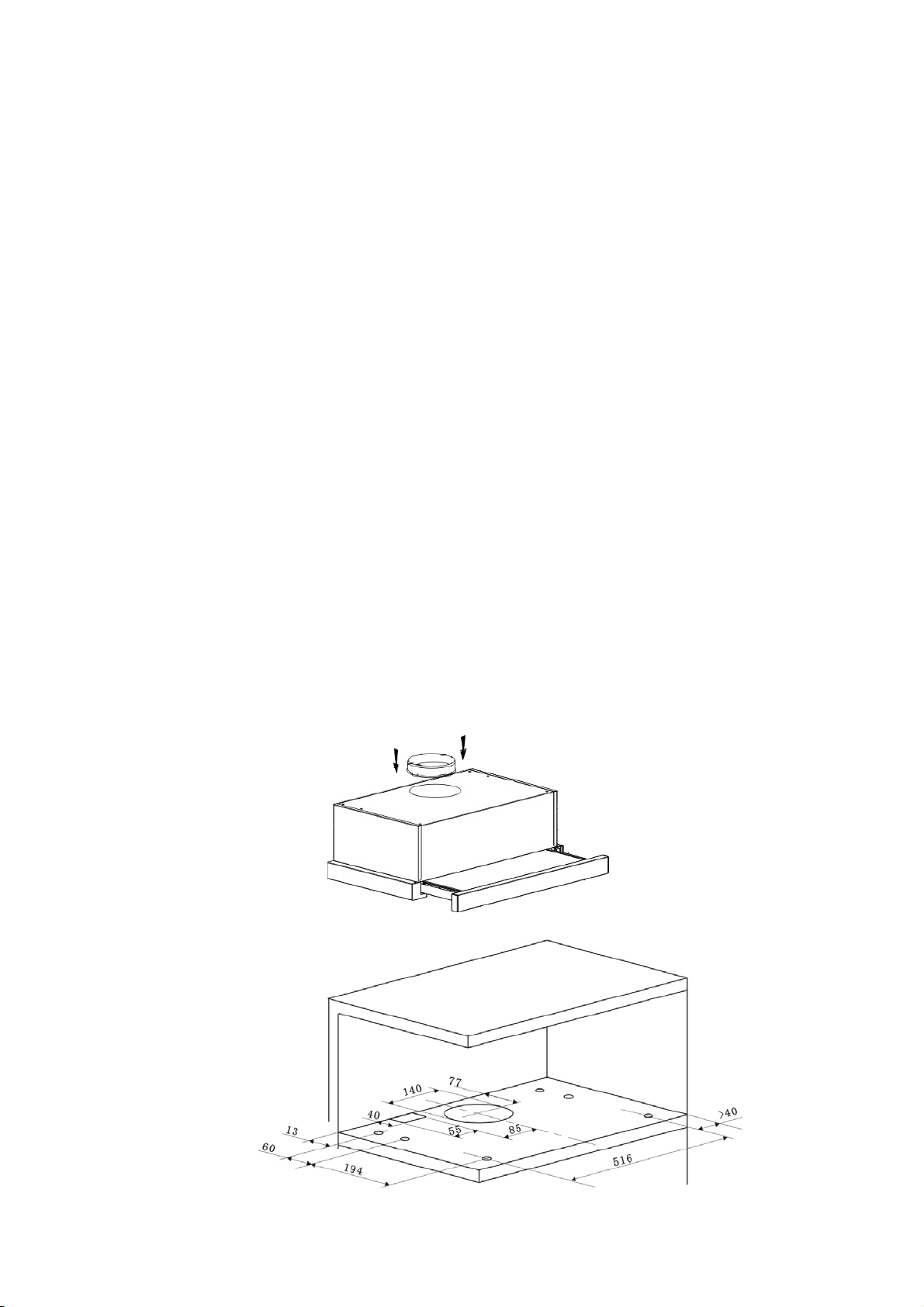

INSTALLATION(CabinetMounting)
1. Fix the one-way-valve to the air outlet of the cooker hood.
2. Mount the cooker hood on the cabinet by 6 screws (4x35mm) and flat washers.

6





7



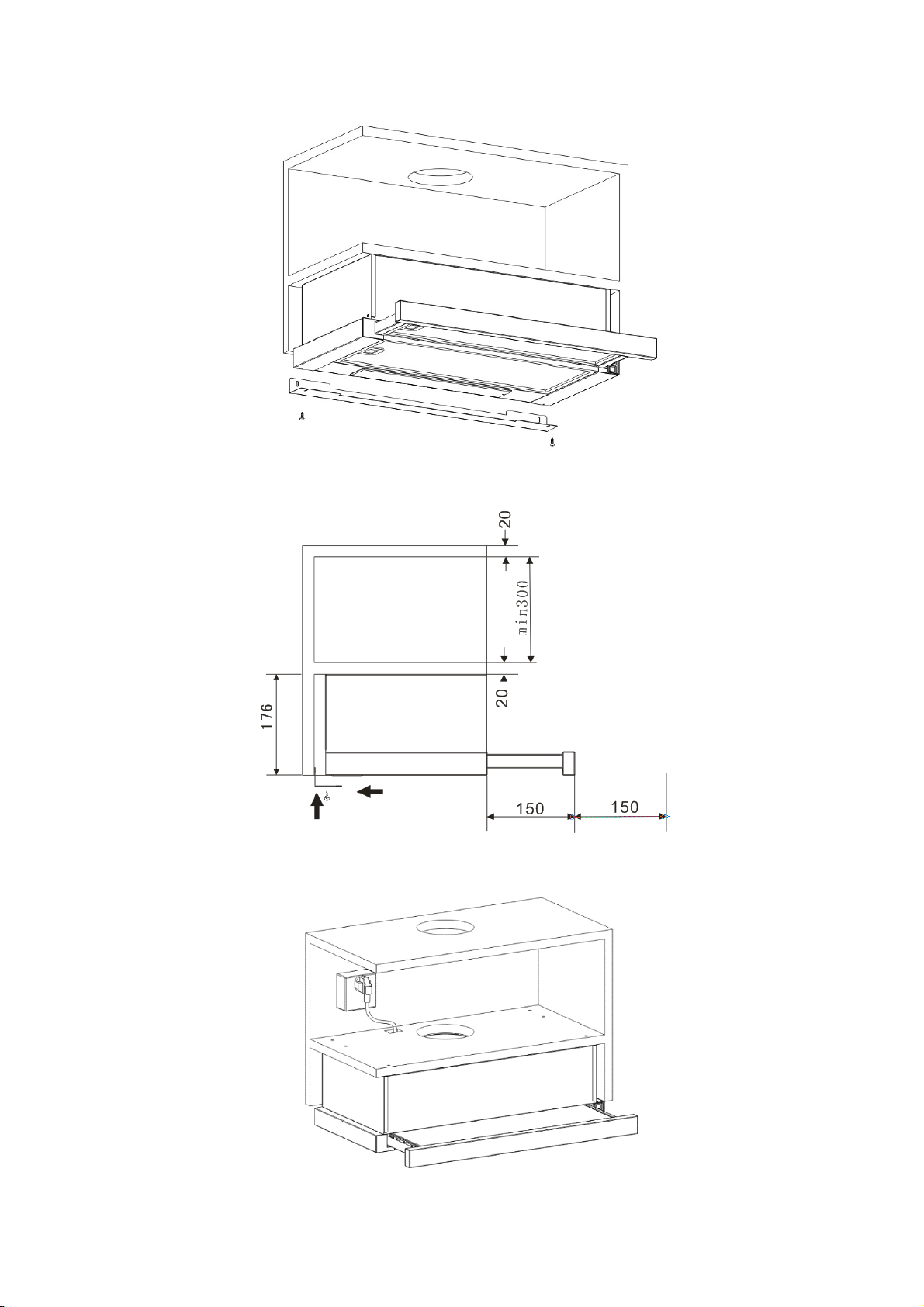

If there is gap between the wall and the cooker hood, you may install the L-shaped
bracket on the bottom of the hood by two screws (3 x 12mm).
The installation of the L-shaped bracket is optional.

WARNING: For safety reason, pl ease use only the same
size of fi xing or m ounting screw which are
recommended in this instruction manual.
Failure to install the screws or fixing device in
accordance with these instructions may result
in electrical hazards.
StartUsingYourCookerHood
Rockerswitch
Rockerswitch

1.Insertthepowerplugintothesocket.
2.Pushswitch①to,thelampwillbeon;pushswitch①to“0”,thelampwill
beoff.
3.Pushtheswitch②into“I、II”,themotorwillbeon“low、high”two
speeds,pushinto“0”,themotorwillbeoff.
8

4.Thepowerwillbeconnectedwhenpulloutthefrontpanel.Conversely,the
powerwillbeautomaticallydisconnected.

TROUBLESHOOTING
Fault PossibleCause Solution
Light on, but motor
does not work
Fan switch turned off Select a fan switch position.
Fan switch failed Contact service center.
Motor failed Contact service center.
Light does not
work, motor does
not work
House fuses blown Reset/Replace fuses.
Power cord loose or
disconnected
Refit cord to power outlet.
Switch power outlet on.
Oil leakage
One way valve and the outlet
are not tightly sealed
Take down the one way valve
and seal with sealant.
Leakage from the connection of
chimney and cover Take chimney down and seal.
Lights not working Broken/Faulty globes Replace globes as per this
instruction.
Insufficient suction
The distance between the
cooker hood and the gas top is
too far
Refit the cooker hood to the
correct distance.
The Cooker hood
inclines
The fixing screw not tight
enough
Tighten the hanging screw and
make it horizontal.
NOTE:
Any electrical repairs to this appliance must conform to your local, state and
federal laws.Please contact the service centre if in any doubt before
undertaking any of the above.Always disconnect the unit from the power source when
opening the unit.
MAINTENANCEANDCLEANING
Caution:
• Before maintenance or cleaning is carried out, the cooker hood
should be disconnected from the main power supply. Ensure
that the cooker hood is switched off at the wall socket and the
plug removed.
• External surfaces are susceptible to scratches and abrasions, so please follow the
cleaning instructions to ensure the best possible result is achieved without damage.
GENERAL
9

Cleaning and maintenance should be carried out with the appliance cold especially
when cleaning.Avoid leaving alkaline or acid substances (lemon juice, vinegar etc.) on
the surfaces.
STAINLESS STEEL
The stainless steel must be cleaned regularly (e.g.weekly) to ensure long life
expectancy.Dry with a clean soft cloth. A specialized stainless steel cleaning fluid may
be used.
NOTE:
Ensure that wiping is done along with the grain of the stainless steel to prevent any
unsightly crisscross scratching patterns from appearing.
CONTROL PANEL SURFACE
The inlay control panel can be cleaned using warm soapy water. Ensure the cloth is
clean and well wrung before cleaning. Use a dry soft cloth to remove any excess
moisture left after cleaning.
Important
Using neutral detergents and avoid using harsh cleaning chemicals, strong household
detergents or products containing abrasives,as this will affect the appliance
appearance and potentially remove any printing of artwork on the control panel and
will void manufactures warrantee.
GREASE MESH FILTERS
The mesh filters can be cleaned by hand. Soak them for about 3 minute in water with a
grease-loosening detergent then brush it gently with a soft brush. Please do not apply
too much pressure, avoid to damage it . (Leave to dry naturally out of direct sun light)
Filters should be washed separately to crockery and kitchen utensils. it is advisable
not to use rinse aid.
INSTALLING GREASE MESH FILTERS
• To install filters for the following four steps .
- Angle the filter into slots at the back of the hood.
- Push the button on handle of the filter.
- Release the handle once the filter fits into a resting position.
- Repeat to install all filters.
CARBON FILTER- not supplied
Activated carbon filter can be used to trap odors. Normally the activated carbon filter
10

should be changed at three or six months according to your cooking habit. The
installation procedure of activated carbon filter is as below.
(1) Slide the front part of the cooker hood.
(2) The al filter should be detached first. Press the lock and pull it downward.
(3) Take out the carbon filter by rotating the carbon filter anti-clockwise.
(4) Replace the new carbon filter.

NOTE:
 Make sure the filter is securely locked. Otherwise, it would loosen and cause
dangerous.
 When activated carbon filter attached, the suction power will be lowered.
BULB REPLACEMENT
Important :
 The bulb must be replaced by the manufacturer , its
service agent or similarly qualified persons.
 Always switch of f the el ectricity suppl y before
carrying out any operati ons on the appliance. When
handling bulb, make sure i t is compl etely cool down
before any direct contact to hands.
 When handling gl obes hold wi th a cloth or gloves to
ensure perspi ration does not come in cont act with
the globe as this can reduce the life of the globe.
(1) Switch off the appliance and unplug it.
(2) Slide the front part of the cooker hood.
(3) The al filter should be detached first. Press the lock and pull it downward.
(4) Replace with same type of light.
• ILCOS D code for this lamp is: DBS-2/65-H-120/33.
– Max wattage: 2W
– Voltage range: AC 220-240V
– Dimensions:
11

ENVIRONMENTALPROTECTION:
This product is marked with the symbol on the selective sorting of
waste electronic equipment. This means that this product must not
be disposed of with household waste but must be supported by a
system of selective collection in accordance with Directive
2012/19/EU. It will then be recycled or dismantled to minimize
impacts on the environment, electrical and electronic products are
potentially dangerous for the environment and human health due to
the presence of hazardous substances.For more information, please
contact your local or regional authorities.
NOTE:
The following shows how to reduce total environmental impact (e.g. energy use) of the
cooking process).
(1) Install the cooker hood in a proper place where there is efficient ventilation.
(2) Clean the cooker hood regularly so as not to block the airway.
(3) Remember to switch off the cooker hood light after cooking.
(4) Remember to switch off the cooker hood after cooking.
INFORMATION FOR DISMANTLING
Do not dismantle the appliance in a way which is not shown in the user manual. The
appliance could not be dismantled by user. At the end of life, the appliance should
not be disposed of with household waste. Check with you Local Authority or retainer
for recycling advice.
12

HHT6300/2X，RHT6300/2LIN，
RHT6300/2LRB，RHT6300/2LPN
Hotte de cuisson
Manuel d'instructions
13

Sommaire
CONSIGNES DE SÉCURITÉ..................................................................................15
INSTALLATION (ÉVACUATION EXTERNE) ..........................................................17
COMMENT UTILISER VOTRE HOTTE DE CUISSON...........................................22
DÉPANNAGE..........................................................................................................22
ENTRETIEN ET NETTOYAGE ...............................................................................23
PROTECTION DE L’ENVIRONNEMENT ...............................................................27
14

CONSIGNES DE SÉCURITÉ
Ce manuel indique comment installer votre hotte de cuisson et comment vous en servir.
Avant toute utilisation, veuillez le lire attentivement, même si vous connaissez déjà ce
produit. Conservez ce manuel dans un endroit sûr, pour pouvoir le consulter par la suite.
Avertissements :
● Ne pas utiliser la hotte sans filtres à
graisse ou si les filtres sont trop
encrassés !
●N’installez pas la hotte au-dessus
d’une cuisinière comportant un gril
élevé.
●Ne laissez pas de friture sans
surveillance pendant l’utilisation de la
hotte, car il existe un risque d’incendie
dû à la surchauffe de graisse ou d’huile.
●Ne laissez jamais de flammes nues
sous la hotte.
● Si la hotte de cuisson est
endommagée, il faut renoncer à
l’utiliser.
● Ne pas flamber d’aliment sous la hotte
de cuisson.
● ATTENTION : Les pièces accessibles
peuvent être chaudes lorsqu’elles sont
utilisées avec des appareils de cuisson.
● Distance minimale entre la surface
d’appui des récipients de cuisson sur la
plaque et la partie la plus basse de la
hotte. (Si la hotte de cuisson est
installée au-dessus d’un dispositif
fonctionnant au gaz, la distance est 65
cm)
● L’air ne doit pas être évacué dans un
conduit d’élimination des fumées
d’échappement de dispositifs brûlant
du gaz ou d’autres combustibles.
Ne jamais oublier de :
● Important ! Veuillez toujours couper
l’alimentation électrique au secteur
pendant l’installation ou l’entretien,
comme par exemple le remplacement
d’une ampoule électrique.
● La hotte de cuisson doit être installée
suivant les instructions d’installation et
toutes les mesures ci-dessous :
● Toute l’installation doit être prise en
charge par une personne compétente
ou un électricien professionnel.
● Veillez à l’élimination des matériaux
d’emballage. Ils peuvent représenter
un danger pour les enfants.
● Faites bien attention aux bords
aiguisés à l’intérieur de la hotte,
notamment pendant l’installation et le
nettoyage.
●Assurez-vous que le tuyau n’ait pas de
courbure à plus de 90 degrés, car ceci
réduirait l’efficacité de la hotte.
●Avertissement : Le fait de ne pas
installer les vis ou le dispositif de
fixation conformément à ces
instructions peut entraîner des dangers
électriques.
●Avertissement : Avant d’accéder aux
appareils, tous les circuits
d’alimentation doivent être coupés.
15

Ne jamais oublier de :
● Utilisez toujours des couvercles sur les
casseroles et les poêles, quand vous
cuisinez sur une gazinière.
● En modalité d’extraction, l’air de la
pièce est évacué par la hotte. Assurez-
vous que la pièce soit bien aérée.
Cette hotte élimine les odeurs de la
pièce mais pas la vapeur.
● La hotte est prévue uniquement pour
un usage domestique.
● Si le câble d'alimentation est
endommagé, il doit être remplacé par
le fabricant, son agent d'entretien ou
des professionnels de même
qualification, afin d'éviter tout risque.
● Cet appareil peut être utilisé par des
enfants âgés de 8 ans et plus, par des
personnes dont les capacités
physiques, sensorielles ou mentales
sont réduites ou par des personnes
sans expérience ou connaissances
spécifiques, si on les a informées sur la
manière d'utiliser l'appareil en toute
sécurité et qu’elles en ont compris les
risques. Les enfants ne doivent pas
jouer avec l'appareil. L’entretien et le
nettoyage ne doivent pas être
effectués par des enfants sans
surveillance.
● Attention : Avant d’accéder aux
appareils, tous les circuits
d’alimentation doivent être coupés.
Ne jamais oublier de :
● Attention : L’appareil et ses parties
accessibles chauffent pendant
l’utilisation. Ne pas toucher les
éléments chauds. Les enfants de
moins de 8 ans doivent se tenir
éloignés, à moins qu’ils ne soient sous
surveillance permanente.
● Il faut une ventilation adéquate de la
pièce lorsque la hotte est utilisée en
même temps que des dispositifs
fonctionnant au gaz ou à d’autres
combustibles.
● Il existe un risque d’incendie si le
nettoyage n’est pas réalisé
conformément aux instructions.
● La réglementation en matière
d’évacuation de l’air doit être respectée.
● Nettoyez régulièrement votre appareil
en suivant la méthode indiquée au
chapitre ENTRETIEN.
● Pour des raisons de sécurité, n’utilisez
que des vis de fixation ou de montage
de la taille indiquée dans ce manuel
d’instructions.
● Pour des explications concernant le
mode de nettoyage, veuillez consulter
le chapitre entretien et nettoyage de ce
manuel d’instructions.
● L’entretien et le nettoyage ne doivent
pas être effectués par des enfants
sans surveillance.
● Lorsque la hotte électrique fonctionne
en même temps que des dispositifs
alimentés par d’autres énergies que
l'électricité, la pression négative de la
pièce ne doit pas dépasser 4 Pa (4 x
10-5 bars).
● ATTENTION : Danger d’incendie : ne
pas stocker d'éléments sur les surfaces
de cuisson.
● N’utilisez jamais de nettoyeur à vapeur.
● N’essayez JAMAIS d’éteindre un feu
avec de l’eau, mais éteignez l’appareil,
puis couvrez la flamme avec un
couvercle ou une couverture anti-feu,
par exemple.
16

INSTALLATION (montage dans l'armoire)
1. Fixez la valve anti-retour sur la prise de sortie de l’air de la hotte.
2. Montez la hotte de cuisson dans l’armoire à l’aide de 6 vis (4x35 mm) et de rondelles
plates.
19

20

S'il y a un espace entre le mur et la hotte de cuisson, vous pouvez installer le support en
forme de L en bas de la hotte à l'aide de deux vis (3 x 12 mm).
L’installation du support en forme de L n’est pas obligatoire.
AVVERTISSEMENT : Pour des raisons de sécurité, utilisez
uniquement des vis de fixation ou de
montage de la taille recommandée dans ce
manuel d’instructions.
Le fait de ne pas installer les vis ou le
dispositif de fixation conformément à ces
instructions peut entraîner des risques
électriques.
21

COMMENT UTILISER VOTRE HOTTE DE CUISSON
Interrupteur à bascule
1. Introduisez la fiche dans la prise d’alimentation.
2. Poussez l’interrupteur ①jusqu’à, la lampe s’allume ; poussez l’interrupteur ①
jusqu’à « 0 », la lampe s’éteint.
3. Poussez l’interrupteur ②sur « I ou II », le moteur se met en marche sur « vitesse
lente ou vitesse rapide », poussez-le sur « 0 », le moteur s’éteint.
4. L’alimentation sera connectée suite au retrait du panneau avant. Inversement,
l’alimentation sera automatiquement coupée.
DÉPANNAGE
Problème Cause possible Solution
Lumière allumée,
mais le moteur ne
fonctionne pas.
Le commutateur de ventilation
est désactivé.
Sélectionnez une position active du
commutateur de ventilation.
Le commutateur de ventilation
est endommagé. Contactez le service après-vente..
Le moteur est endommagé. Contactez le service après-vente.
L’éclairage ne
fonctionne pas, le
moteur ne
fonctionne pas.
Les fusibles ont grillé. Réinitialisez/Remplacez les fusibles.
Câble d’alimentation mal
branché ou déconnecté.
Repositionnez le câble dans la prise
d’alimentation.
Connectez la prise d’alimentation.
Fuite d’huile.
Le clapet de non-retour n’est pas
correctement scellé à la sortie.
Démontez le clapet de non-retour et
scellez avec du mastic.
Fuite du raccordement entre le
conduit et le boîtier. Démonter le conduit et scellez.
Les lumières ne
fonctionnent pas.
Lampes grillées ou
défectueuses.
Remplacez les ampoules selon les
instructions.
Interrupteur
à bascule
22
