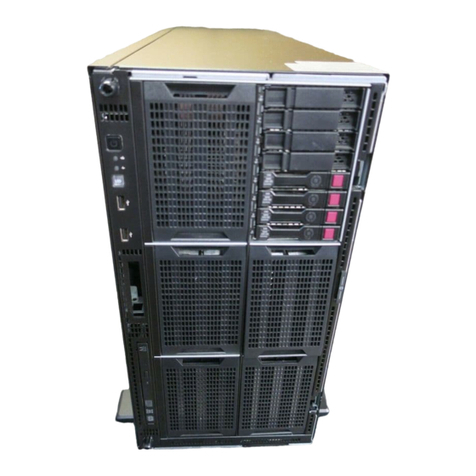

HPE ProLiant ML350 Gen9 Server
Maintenance and Service Guide
Part Number: 781895-005
Published: August 2017
Edition: 5
Abstract
This guide describes identification and maintenance procedures, diagnostic tools, specifications,
and requirements for hardware components and software. this guide is for an experienced service
technician. Hewlett Packard Enterprise assumes you are qualified in the servicing of computer
equipment, trained in recognizing hazards in products, and are familiar with weight and stability
precautions.

© Copyright 2015, 2017 Hewlett Packard Enterprise Development LP
Notices
The information contained herein is subject to change without notice. The only warranties for Hewlett Packard
Enterprise products and services are set forth in the express warranty statements accompanying such
products and services. Nothing herein should be construed as constituting an additional warranty. Hewlett
Packard Enterprise shall not be liable for technical or editorial errors or omissions contained herein.
Confidential computer software. Valid license from Hewlett Packard Enterprise required for possession, use,
or copying. Consistent with FAR 12.211 and 12.212, Commercial Computer Software, Computer Software
Documentation, and Technical Data for Commercial Items are licensed to the U.S. Government under
vendor's standard commercial license.
Links to third-party websites take you outside the Hewlett Packard Enterprise website. Hewlett Packard
Enterprise has no control over and is not responsible for information outside the Hewlett Packard Enterprise
website.

Contents
Customer self repair....................................................................................6
Illustrated parts catalog............................................................................ 16
Mechanical components....................................................................................................................16
System components..........................................................................................................................18
Removal and replacement procedures....................................................26
Required tools................................................................................................................................... 26
Safety considerations........................................................................................................................ 26
Preventing electrostatic discharge..........................................................................................26
Symbols on equipment........................................................................................................... 26
Server warnings and cautions................................................................................................ 27
Rack warnings........................................................................................................................ 28
Preparation procedures.....................................................................................................................28
Remove the security bezel (optional)..................................................................................... 29
Remove the tower bezel.........................................................................................................29
Powering up the server...........................................................................................................30
Power down the server ..........................................................................................................30
Extend the server from the rack..............................................................................................30
Remove the server from the rack........................................................................................... 31
Remove the air baffle..............................................................................................................32
Remove the fan cage..............................................................................................................33
Remove a fan......................................................................................................................... 33
Access panel..................................................................................................................................... 34
Drive blank.........................................................................................................................................35
Removing a SAS/SATA drive.............................................................................................................36
Removing and replacing an NVMe SSD........................................................................................... 36
M.2 SSD enablement board assembly..............................................................................................37
Front I/O assembly............................................................................................................................ 38
Hot-plug power input module.............................................................................................................39
Power supply backplane....................................................................................................................41
Systems Insight Display assembly.................................................................................................... 42
HPE Smart Storage Battery...............................................................................................................43
Heatsink.............................................................................................................................................44
Processor.......................................................................................................................................... 46
DIMMs............................................................................................................................................... 50
System board.................................................................................................................................... 51
System battery replacement..............................................................................................................58
SAS Expander card...........................................................................................................................60
8-LFF drive backplane.......................................................................................................................65
8-SFF drive cage and backplane.......................................................................................................66
HP Trusted Platform Module............................................................................................................. 68
Troubleshooting.........................................................................................69
Troubleshooting resources................................................................................................................ 69
Contents 3

Diagnostic tools.........................................................................................70
Product QuickSpecs..........................................................................................................................70
HPE iLO.............................................................................................................................................70
Active Health System..............................................................................................................70
HPE ProLiant Pre-boot Health Summary............................................................................... 70
Integrated Management Log...................................................................................................70
UEFI System Utilities.........................................................................................................................71
Using UEFI System Utilities....................................................................................................71
Embedded Diagnostics option................................................................................................71
Re-entering the server serial number and product ID.............................................................72
Insight Diagnostics............................................................................................................................ 72
Insight Diagnostics survey functionality.................................................................................. 72
HPE Insight Remote Support............................................................................................................ 73
USB support...................................................................................................................................... 73
External USB functionality...................................................................................................... 73
HPE Smart Storage Administrator.....................................................................................................74
Automatic Server Recovery...............................................................................................................74
Component identification......................................................................... 75
Front panel components....................................................................................................................75
Front panel LEDs and buttons...........................................................................................................78
UID button functionality...........................................................................................................79
Front panel LEDs power fault codes.......................................................................................79
Rear panel components.................................................................................................................... 80
Rear panel LEDs............................................................................................................................... 81
Using the Systems Insight Display.................................................................................................... 82
Systems Insight Display LEDs...........................................................................................................83
Systems Insight Display LED combinations...................................................................................... 84
System board components................................................................................................................86
NMI functionality..................................................................................................................... 87
DIMM slots..............................................................................................................................87
System maintenance switch................................................................................................... 88
Power supply backplane connectors...................................................................................... 89
Device numbering..............................................................................................................................90
HPE SmartDrive hot-plug drive definitions........................................................................................ 97
NVMe SSD components....................................................................................................................98
Hot-plug fans..................................................................................................................................... 99
Cabling......................................................................................................102
Cabling overview ............................................................................................................................ 102
Media device data cabling...............................................................................................................102
Optical device cabling......................................................................................................................103
Front I/O module cabling................................................................................................................. 104
Systems Insight Display cabling......................................................................................................104
FBWC module backup power cabling............................................................................................. 105
HPE Smart Storage Battery cabling................................................................................................ 107
Power supply backplane cabling..................................................................................................... 107
Drive cage power cabling................................................................................................................ 109
Embedded SATA cabling................................................................................................................. 110
HPE Flexible Smart Array Controller Mini-SAS cabling................................................................... 111
HPE Smart Array Controller Mini-SAS Y-cabling............................................................................. 112
SAS Expander cabling.....................................................................................................................114
4Contents

Express bay cabling.........................................................................................................................116
M.2 SSD cabling.............................................................................................................................. 117
Specifications...........................................................................................118
Environmental specifications .......................................................................................................... 118
Server specifications........................................................................................................................118
Power supply specifications.............................................................................................................119
Support and other resources................................................................. 120
Accessing Hewlett Packard Enterprise Support.............................................................................. 120
Information to collect.............................................................................................................120
Accessing updates.......................................................................................................................... 120
Websites..........................................................................................................................................120
Remote support...............................................................................................................................121
Documentation feedback........................................................................ 122
Acronyms and abbreviations................................................................. 123
Contents 5

Customer self repair
Hewlett Packard Enterprise products are designed with many Customer Self Repair (CSR) parts to minimize
repair time and allow for greater flexibility in performing defective parts replacement. If during the diagnosis
period Hewlett Packard Enterprise (or Hewlett Packard Enterprise service providers or service partners)
identifies that the repair can be accomplished by the use of a CSR part, Hewlett Packard Enterprise will ship
that part directly to you for replacement. There are two categories of CSR parts:
•Mandatory—Parts for which customer self repair is mandatory. If you request Hewlett Packard Enterprise
to replace these parts, you will be charged for the travel and labor costs of this service.
•Optional—Parts for which customer self repair is optional. These parts are also designed for customer
self repair. If, however, you require that Hewlett Packard Enterprise replace them for you, there may or
may not be additional charges, depending on the type of warranty service designated for your product.
NOTE: Some Hewlett Packard Enterprise parts are not designed for customer self repair. In order to
satisfy the customer warranty, Hewlett Packard Enterprise requires that an authorized service provider
replace the part. These parts are identified as "No" in the Illustrated Parts Catalog.
Based on availability and where geography permits, CSR parts will be shipped for next business day delivery.
Same day or four-hour delivery may be offered at an additional charge where geography permits. If
assistance is required, you can call the Hewlett Packard Enterprise Support Center and a technician will help
you over the telephone. Hewlett Packard Enterprise specifies in the materials shipped with a replacement
CSR part whether a defective part must be returned to Hewlett Packard Enterprise. In cases where it is
required to return the defective part to Hewlett Packard Enterprise, you must ship the defective part back to
Hewlett Packard Enterprise within a defined period of time, normally five (5) business days. The defective part
must be returned with the associated documentation in the provided shipping material. Failure to return the
defective part may result in Hewlett Packard Enterprise billing you for the replacement. With a customer self
repair, Hewlett Packard Enterprise will pay all shipping and part return costs and determine the courier/carrier
to be used.
For more information about the Hewlett Packard Enterprise CSR program, contact your local service provider.
For the North American program, go to the Hewlett Packard Enterprise CSR website.
Parts only warranty service
Your Hewlett Packard Enterprise Limited Warranty may include a parts only warranty service. Under the terms
of parts only warranty service, Hewlett Packard Enterprise will provide replacement parts free of charge.
For parts only warranty service, CSR part replacement is mandatory. If you request Hewlett Packard
Enterprise to replace these parts, you will be charged for the travel and labor costs of this service.
Réparation par le client (CSR)
Les produits Hewlett Packard Enterprise comportent de nombreuses pièces CSR (Customer Self Repair =
réparation par le client) afin de minimiser les délais de réparation et faciliter le remplacement des pièces
défectueuses. Si pendant la période de diagnostic, Hewlett Packard Enterprise (ou ses partenaires ou
mainteneurs agréés) détermine que la réparation peut être effectuée à l'aide d'une pièce CSR, Hewlett
Packard Enterprise vous l'envoie directement. Il existe deux catégories de pièces CSR :
•Obligatoire—Pièces pour lesquelles la réparation par le client est obligatoire. Si vous demandez à
Hewlett Packard Enterprise de remplacer ces pièces, les coûts de déplacement et main d'œuvre du
service vous seront facturés.
•Facultatif—Pièces pour lesquelles la réparation par le client est facultative. Ces pièces sont également
conçues pour permettre au client d'effectuer lui-même la réparation. Toutefois, si vous demandez à
Hewlett Packard Enterprise de remplacer ces pièces, l'intervention peut ou non vous être facturée, selon
le type de garantie applicable à votre produit.
6 Customer self repair

REMARQUE: Certaines pièces Hewlett Packard Enterprise ne sont pas conçues pour permettre au client
d'effectuer lui-même la réparation. Pour que la garantie puisse s'appliquer, Hewlett Packard Enterprise exige
que le remplacement de la pièce soit effectué par un Mainteneur Agréé. Ces pièces sont identifiées par la
mention "Non" dans le Catalogue illustré.
Les pièces CSR sont livrées le jour ouvré suivant, dans la limite des stocks disponibles et selon votre
situation géographique. Si votre situation géographique le permet et que vous demandez une livraison le jour
même ou dans les 4 heures, celle-ci vous sera facturée. Pour toute assistance, appelez le Centre
d’assistance Hewlett Packard Enterprise pour qu’un technicien vous aide au téléphone Dans les documents
envoyés avec la pièce de rechange CSR, Hewlett Packard Enterprise précise s'il est nécessaire de lui
retourner la pièce défectueuse. Si c'est le cas, vous devez le faire dans le délai indiqué, généralement cinq
(5) jours ouvrés. La pièce et sa documentation doivent être retournées dans l'emballage fourni. Si vous ne
retournez pas la pièce défectueuse, Hewlett Packard Enterprise se réserve le droit de vous facturer les coûts
de remplacement. Dans le cas d'une pièce CSR, Hewlett Packard Enterprise supporte l'ensemble des frais
d'expédition et de retour, et détermine la société de courses ou le transporteur à utiliser.
Pour plus d'informations sur le programme CSR de Hewlett Packard Enterprise, contactez votre Mainteneur
Agrée local. Pour plus d'informations sur ce programme en Amérique du Nord, consultez le site Web Hewlett
Packard Enterprise.
Service de garantie "pièces seules"
Votre garantie limitée Hewlett Packard Enterprise peut inclure un service de garantie "pièces seules". Dans
ce cas, les pièces de rechange fournies par Hewlett Packard Enterprise ne sont pas facturées.
Dans le cadre de ce service, la réparation des pièces CSR par le client est obligatoire. Si vous demandez à
Hewlett Packard Enterprise de remplacer ces pièces, les coûts de déplacement et main d'œuvre du service
vous seront facturés.
Riparazione da parte del cliente
Per abbreviare i tempi di riparazione e garantire una maggiore flessibilità nella sostituzione di parti difettose, i
prodotti Hewlett Packard Enterprise sono realizzati con numerosi componenti che possono essere riparati
direttamente dal cliente (CSR, Customer Self Repair). Se in fase di diagnostica Hewlett Packard Enterprise (o
un centro di servizi o di assistenza Hewlett Packard Enterprise) identifica il guasto come riparabile mediante
un ricambio CSR, Hewlett Packard Enterprise lo spedirà direttamente al cliente per la sostituzione. Vi sono
due categorie di parti CSR:
•Obbligatorie—Parti che devono essere necessariamente riparate dal cliente. Se il cliente ne affida la
riparazione ad Hewlett Packard Enterprise, deve sostenere le spese di spedizione e di manodopera per il
servizio.
•Opzionali—Parti la cui riparazione da parte del cliente è facoltativa. Si tratta comunque di componenti
progettati per questo scopo. Se tuttavia il cliente ne richiede la sostituzione ad Hewlett Packard Enterprise,
potrebbe dover sostenere spese addizionali a seconda del tipo di garanzia previsto per il prodotto.
NOTA: alcuni componenti Hewlett Packard Enterprise non sono progettati per la riparazione da parte del
cliente. Per rispettare la garanzia, Hewlett Packard Enterprise richiede che queste parti siano sostituite da un
centro di assistenza autorizzato. Tali parti sono identificate da un "No" nel Catalogo illustrato dei componenti.
In base alla disponibilità e alla località geografica, le parti CSR vengono spedite con consegna entro il giorno
lavorativo seguente. La consegna nel giorno stesso o entro quattro ore è offerta con un supplemento di costo
solo in alcune zone. In caso di necessità si può richiedere l'assistenza telefonica di un addetto del centro di
supporto tecnico Hewlett Packard Enterprise. Nel materiale fornito con una parte di ricambio CSR, Hewlett
Packard Enterprise specifica se il cliente deve restituire dei component. Qualora sia richiesta la resa ad
Hewlett Packard Enterprise del componente difettoso, lo si deve spedire ad Hewlett Packard Enterprise entro
un determinato periodo di tempo, generalmente cinque (5) giorni lavorativi. Il componente difettoso deve
essere restituito con la documentazione associata nell'imballo di spedizione fornito. La mancata restituzione
del componente può comportare la fatturazione del ricambio da parte di Hewlett Packard Enterprise. Nel caso
di riparazione da parte del cliente, Hewlett Packard Enterprise sostiene tutte le spese di spedizione e resa e
sceglie il corriere/vettore da utilizzare.
Customer self repair 7

Per ulteriori informazioni sul programma CSR di Hewlett Packard Enterprise, contattare il centro di assistenza
di zona. Per il programma in Nord America fare riferimento al sito Web.
Servizio di garanzia per i soli componenti
La garanzia limitata Hewlett Packard Enterprise può includere un servizio di garanzia per i soli componenti.
Nei termini di garanzia del servizio per i soli componenti, Hewlett Packard Enterprise fornirà gratuitamente le
parti di ricambio.
Per il servizio di garanzia per i soli componenti è obbligatoria la formula CSR che prevede la riparazione da
parte del cliente. Se il cliente invece richiede la sostituzione ad Hewlett Packard Enterprise dovrà sostenere le
spese di spedizione e di manodopera per il servizio.
Customer Self Repair
Hewlett Packard Enterprise Produkte enthalten viele CSR-Teile (Customer Self Repair), um Reparaturzeiten
zu minimieren und höhere Flexibilität beim Austausch defekter Bauteile zu ermöglichen. Wenn Hewlett
Packard Enterprise (oder ein Hewlett Packard Enterprise Servicepartner) bei der Diagnose feststellt, dass das
Produkt mithilfe eines CSR-Teils repariert werden kann, sendet Ihnen Hewlett Packard Enterprise dieses
Bauteil zum Austausch direkt zu. CSR-Teile werden in zwei Kategorien unterteilt:
•Zwingend—Teile, für die das Customer Self Repair-Verfahren zwingend vorgegeben ist. Wenn Sie den
Austausch dieser Teile von Hewlett Packard Enterprise vornehmen lassen, werden Ihnen die Anfahrt- und
Arbeitskosten für diesen Service berechnet.
•Optional—Teile, für die das Customer Self Repair-Verfahren optional ist. Diese Teile sind auch für
Customer Self Repair ausgelegt. Wenn Sie jedoch den Austausch dieser Teile von Hewlett Packard
Enterprise vornehmen lassen möchten, können bei diesem Service je nach den für Ihr Produkt
vorgesehenen Garantiebedingungen zusätzliche Kosten anfallen.
HINWEIS: Einige Hewlett Packard Enterprise Teile sind nicht für Customer Self Repair ausgelegt. Um den
Garantieanspruch des Kunden zu erfüllen, muss das Teil von einem Hewlett Packard Enterprise
Servicepartner ersetzt werden. Im illustrierten Teilekatalog sind diese Teile mit „No“ bzw.
„Nein“ gekennzeichnet.
CSR-Teile werden abhängig von der Verfügbarkeit und vom Lieferziel am folgenden Geschäftstag geliefert.
Für bestimmte Standorte ist eine Lieferung am selben Tag oder innerhalb von vier Stunden gegen einen
Aufpreis verfügbar. Wenn Sie Hilfe benötigen, können Sie das Hewlett Packard Enterprise Support Center
anrufen und sich von einem Mitarbeiter per Telefon helfen lassen. Den Materialien von Hewlett Packard
Enterprise, die mit einem CSR-Ersatzteil geliefert werden, können Sie entnehmen, ob das defekte Teil an
Hewlett Packard Enterprise zurückgeschickt werden muss. Wenn es erforderlich ist, das defekte Teil an
Hewlett Packard Enterprise zurückzuschicken, müssen Sie dies innerhalb eines vorgegebenen Zeitraums tun,
in der Regel innerhalb von fünf (5) Geschäftstagen. Das defekte Teil muss mit der zugehörigen
Dokumentation in der Verpackung zurückgeschickt werden, die im Lieferumfang enthalten ist. Wenn Sie das
defekte Teil nicht zurückschicken, kann Hewlett Packard Enterprise Ihnen das Ersatzteil in Rechnung stellen.
Im Falle von Customer Self Repair kommt Hewlett Packard Enterprise für alle Kosten für die Lieferung und
Rücksendung auf und bestimmt den Kurier-/Frachtdienst.
Weitere Informationen über das Hewlett Packard Enterprise Customer Self Repair Programm erhalten Sie
von Ihrem Servicepartner vor Ort. Informationen über das CSR-Programm in Nordamerika finden Sie auf der
Hewlett Packard Enterprise Website unter.
Parts-only Warranty Service (Garantieservice ausschließlich für Teile)
Ihre Hewlett Packard Enterprise Garantie umfasst möglicherweise einen Parts-only Warranty Service
(Garantieservice ausschließlich für Teile). Gemäß den Bestimmungen des Parts-only Warranty Service stellt
Hewlett Packard Enterprise Ersatzteile kostenlos zur Verfügung.
Für den Parts-only Warranty Service ist das CSR-Verfahren zwingend vorgegeben. Wenn Sie den Austausch
dieser Teile von Hewlett Packard Enterprise vornehmen lassen, werden Ihnen die Anfahrt- und Arbeitskosten
für diesen Service berechnet.
8Customer self repair

Reparaciones del propio cliente
Los productos de Hewlett Packard Enterprise incluyen muchos componentes que el propio usuario puede
reemplazar (Customer Self Repair, CSR) para minimizar el tiempo de reparación y ofrecer una mayor
flexibilidad a la hora de realizar sustituciones de componentes defectuosos. Si, durante la fase de
diagnóstico, Hewlett Packard Enterprise (o los proveedores o socios de servicio de Hewlett Packard
Enterprise) identifica que una reparación puede llevarse a cabo mediante el uso de un componente CSR,
Hewlett Packard Enterprise le enviará dicho componente directamente para que realice su sustitución. Los
componentes CSR se clasifican en dos categorías:
•Obligatorio—Componentes cuya reparación por parte del usuario es obligatoria. Si solicita a Hewlett
Packard Enterprise que realice la sustitución de estos componentes, tendrá que hacerse cargo de los
gastos de desplazamiento y de mano de obra de dicho servicio.
•Opcional—Componentes cuya reparación por parte del usuario es opcional. Estos componentes también
están diseñados para que puedan ser reparados por el usuario. Sin embargo, si precisa que Hewlett
Packard Enterprise realice su sustitución, puede o no conllevar costes adicionales, dependiendo del tipo
de servicio de garantía correspondiente al producto.
NOTA: Algunos componentes de Hewlett Packard Enterprise no están diseñados para que puedan ser
reparados por el usuario. Para que el usuario haga valer su garantía, Hewlett Packard Enterprise pone como
condición que un proveedor de servicios autorizado realice la sustitución de estos componentes. Dichos
componentes se identifican con la palabra "No" en el catálogo ilustrado de componentes.
Según la disponibilidad y la situación geográfica, los componentes CSR se enviarán para que lleguen a su
destino al siguiente día laborable. Si la situación geográfica lo permite, se puede solicitar la entrega en el
mismo día o en cuatro horas con un coste adicional. Si precisa asistencia técnica, puede llamar al Centro de
asistencia técnica de Hewlett Packard Enterprise y recibirá ayuda telefónica por parte de un técnico. Con el
envío de materiales para la sustitución de componentes CSR, Hewlett Packard Enterprise especificará si los
componentes defectuosos deberán devolverse a Hewlett Packard Enterprise. En aquellos casos en los que
sea necesario devolver algún componente a Hewlett Packard Enterprise, deberá hacerlo en el periodo de
tiempo especificado, normalmente cinco días laborables. Los componentes defectuosos deberán devolverse
con toda la documentación relacionada y con el embalaje de envío. Si no enviara el componente defectuoso
requerido, Hewlett Packard Enterprise podrá cobrarle por el de sustitución. En el caso de todas sustituciones
que lleve a cabo el cliente, Hewlett Packard Enterprise se hará cargo de todos los gastos de envío y
devolución de componentes y escogerá la empresa de transporte que se utilice para dicho servicio.
Para obtener más información acerca del programa de Reparaciones del propio cliente de Hewlett Packard
Enterprise, póngase en contacto con su proveedor de servicios local. Si está interesado en el programa para
Norteamérica, visite la página web de Hewlett Packard Enterprise CSR.
Servicio de garantía exclusivo de componentes
La garantía limitada de Hewlett Packard Enterprise puede que incluya un servicio de garantía exclusivo de
componentes. Según las condiciones de este servicio exclusivo de componentes, Hewlett Packard Enterprise
le facilitará los componentes de repuesto sin cargo adicional alguno.
Para este servicio de garantía exclusivo de componentes, es obligatoria la sustitución de componentes por
parte del usuario (CSR). Si solicita a Hewlett Packard Enterprise que realice la sustitución de estos
componentes, tendrá que hacerse cargo de los gastos de desplazamiento y de mano de obra de dicho
servicio.
Customer Self Repair
Veel onderdelen in Hewlett Packard Enterprise producten zijn door de klant zelf te repareren, waardoor de
reparatieduur tot een minimum beperkt kan blijven en de flexibiliteit in het vervangen van defecte onderdelen
groter is. Deze onderdelen worden CSR-onderdelen (Customer Self Repair) genoemd. Als Hewlett Packard
Enterprise (of een Hewlett Packard Enterprise Service Partner) bij de diagnose vaststelt dat de reparatie kan
worden uitgevoerd met een CSR-onderdeel, verzendt Hewlett Packard Enterprise dat onderdeel rechtstreeks
naar u, zodat u het defecte onderdeel daarmee kunt vervangen. Er zijn twee categorieën CSR-onderdelen:
Customer self repair 9

•Verplicht—Onderdelen waarvoor reparatie door de klant verplicht is. Als u Hewlett Packard Enterprise
verzoekt deze onderdelen voor u te vervangen, worden u voor deze service reiskosten en arbeidsloon in
rekening gebracht.
•Optioneel—Onderdelen waarvoor reparatie door de klant optioneel is. Ook deze onderdelen zijn
ontworpen voor reparatie door de klant. Als u echter Hewlett Packard Enterprise verzoekt deze
onderdelen voor u te vervangen, kunnen daarvoor extra kosten in rekening worden gebracht, afhankelijk
van het type garantieservice voor het product.
OPMERKING: Sommige Hewlett Packard Enterprise onderdelen zijn niet ontwikkeld voor reparatie door de
klant. In verband met de garantievoorwaarden moet het onderdeel door een geautoriseerde Service Partner
worden vervangen. Deze onderdelen worden in de geïllustreerde onderdelencatalogus aangemerkt met
"Nee".
Afhankelijk van de leverbaarheid en de locatie worden CSR-onderdelen verzonden voor levering op de
eerstvolgende werkdag. Levering op dezelfde dag of binnen vier uur kan tegen meerkosten worden
aangeboden, indien dit mogelijk is gezien de locatie. Indien assistentie is gewenst, belt u het Hewlett Packard
Enterprise Support Center om via de telefoon ondersteuning van een technicus te ontvangen. Hewlett
Packard Enterprise vermeldt in de documentatie bij het vervangende CSR-onderdeel of het defecte onderdeel
aan Hewlett Packard Enterprise moet worden geretourneerd. Als het defecte onderdeel aan Hewlett Packard
Enterprise moet worden teruggezonden, moet u het defecte onderdeel binnen een bepaalde periode,
gewoonlijk vijf (5) werkdagen, retourneren aan Hewlett Packard Enterprise. Het defecte onderdeel moet met
de bijbehorende documentatie worden geretourneerd in het meegeleverde verpakkingsmateriaal. Als u het
defecte onderdeel niet terugzendt, kan Hewlett Packard Enterprise u voor het vervangende onderdeel kosten
in rekening brengen. Bij reparatie door de klant betaalt Hewlett Packard Enterprise alle verzendkosten voor
het vervangende en geretourneerde onderdeel en kiest Hewlett Packard Enterprise zelf welke koerier/
transportonderneming hiervoor wordt gebruikt.
Neem contact op met een Service Partner voor meer informatie over het Customer Self Repair programma
van Hewlett Packard Enterprise. Informatie over Service Partners vindt u op de Hewlett Packard Enterprise
website.
Garantieservice "Parts Only"
Het is mogelijk dat de Hewlett Packard Enterprise garantie alleen de garantieservice "Parts Only" omvat.
Volgens de bepalingen van de Parts Only garantieservice zal Hewlett Packard Enterprise kosteloos
vervangende onderdelen ter beschikking stellen.
Voor de Parts Only garantieservice is vervanging door CSR-onderdelen verplicht. Als u Hewlett Packard
Enterprise verzoekt deze onderdelen voor u te vervangen, worden u voor deze service reiskosten en
arbeidsloon in rekening gebracht
Reparo feito pelo cliente
Os produtos da Hewlett Packard Enterprise são projetados com muitas peças para reparo feito pelo cliente
(CSR) de modo a minimizar o tempo de reparo e permitir maior flexibilidade na substituição de peças com
defeito. Se, durante o período de diagnóstico, a Hewlett Packard Enterprise (ou fornecedores/parceiros da
Hewlett Packard Enterprise) concluir que o reparo pode ser efetuado pelo uso de uma peça CSR, a Hewlett
Packard Enterprise enviará a peça diretamente ao cliente. Há duas categorias de peças CSR:
•Obrigatória—Peças cujo reparo feito pelo cliente é obrigatório. Se desejar que a Hewlett Packard
Enterprise substitua essas peças, serão cobradas as despesas de transporte e mão-de-obra do serviço.
•Opcional—Peças cujo reparo feito pelo cliente é opcional. Essas peças também são projetadas para o
reparo feito pelo cliente. No entanto, se desejar que a Hewlett Packard Enterprise as substitua, pode
haver ou não a cobrança de taxa adicional, dependendo do tipo de serviço de garantia destinado ao
produto.
OBSERVAÇÃO: Algumas peças da Hewlett Packard Enterprise não são projetadas para o reparo feito pelo
cliente. A fim de cumprir a garantia do cliente, a Hewlett Packard Enterprise exige que um técnico autorizado
substitua a peça. Essas peças estão identificadas com a marca "No" (Não), no catálogo de peças ilustrado.
10 Customer self repair

Conforme a disponibilidade e o local geográfico, as peças CSR serão enviadas no primeiro dia útil após o
pedido. Onde as condições geográficas permitirem, a entrega no mesmo dia ou em quatro horas pode ser
feita mediante uma taxa adicional. Se precisar de auxílio, entre em contato com o Centro de suporte técnico
da Hewlett Packard Enterprise para que um técnico o ajude por telefone. A Hewlett Packard Enterprise
especifica nos materiais fornecidos com a peça CSR de reposição se a peça com defeito deve ser devolvida
à Hewlett Packard Enterprise. Nos casos em que isso for necessário, é preciso enviar a peça com defeito à
Hewlett Packard Enterprise, você deverá enviar a peça com defeito de volta para a Hewlett Packard
Enterprise dentro do período de tempo definido, normalmente em 5 (cinco) dias úteis. A peça com defeito
deve ser enviada com a documentação correspondente no material de transporte fornecido. Caso não o faça,
a Hewlett Packard Enterprise poderá cobrar a reposição. Para as peças de reparo feito pelo cliente, a
Hewlett Packard Enterprise paga todas as despesas de transporte e de devolução da peça e determina a
transportadora/serviço postal a ser utilizado.
Para obter mais informações sobre o programa de reparo feito pelo cliente da Hewlett Packard Enterprise,
entre em contato com o fornecedor de serviços local. Para o programa norte-americano, visite o site da
Hewlett Packard Enterprise.
Serviço de garantia apenas para peças
A garantia limitada da Hewlett Packard Enterprise pode incluir um serviço de garantia apenas para peças.
Segundo os termos do serviço de garantia apenas para peças, a Hewlett Packard Enterprise fornece as
peças de reposição sem cobrar nenhuma taxa.
No caso desse serviço, a substituição de peças CSR é obrigatória. Se desejar que a Hewlett Packard
Enterprise substitua essas peças, serão cobradas as despesas de transporte e mão-de-obra do serviço.
Customer self repair 11

12 Customer self repair

Customer self repair 13

14 Customer self repair

Customer self repair 15

Illustrated parts catalog
Mechanical components
Hewlett Packard Enterprise continually improves and changes product parts. For complete and current
supported parts information, see the Hewlett Packard Enterprise PartSurfer website:
• Desktop: http://www.hpe.com/info/partssurfer
• Mobile: http://partsurfermobile.ext.hpe.com
Item Description Spare part number Customer self repair
1 Access panel 786176-001 Mandatory1
2 Fan module 780976-001 Mandatory1
3 Fan cage 780989-001 Mandatory1
4 Tower bezel (with key) 786177-001 Mandatory1
5Rails — —
a) Right rail* 786182-001 Mandatory1
b) Left rail* 786183-001 Mandatory1
*Not shown
1Mandatory—Parts for which customer self repair is mandatory. If you request Hewlett Packard Enterprise to
replace these parts, you will be charged for the travel and labor costs of this service.
2Optional—Parts for which customer self repair is optional. These parts are also designed for customer self
repair. If, however, you require that Hewlett Packard Enterprise replace them for you, there may or may not be
additional charges, depending on the type of warranty service designated for your product.
16 Illustrated parts catalog

3No—Some Hewlett Packard Enterprise parts are not designed for customer self repair. In order to satisfy the
customer warranty, Hewlett Packard Enterprise requires that an authorized service provider replace the part.
These parts are identified as "No" in the Illustrated Parts Catalog.
1Obligatoire—Pièces pour lesquelles le client doit procéder lui-même aux réparations. Si vous demandez à
Hewlett Packard Enterprise de procéder au remplacement de ces pièces, les frais de transport et de main
d’œuvre pour ce service vous seront facturés.
2Facultatif—Pièces pour lesquelles une réparation par le client est facultative. Ces pièces sont également
conçues pour que le client puisse procéder lui-même aux réparations. Cependant, les frais supplémentaires
engendrés par le remplacement de ces pièces par Hewlett Packard Enterprise dépendent du type de service
de garantie désigné pour votre produit.
3Non—Certaines pièces Hewlett Packard Enterprise ne sont pas conçues pour être remplacées par le client.
Afin de se conformer aux exigences de la garantie la garantie du client, Hewlett Packard Enterprise demande
à un fournisseur de services agréé de procéder au remplacement de la pièce. Ces pièces sont signaléespar
le mot « Non » dans le Catalogue de pièces illustré.
1Obbligatorio—Parti per le quali il cliente è tenuto a effettuare autonomamente la riparazione. Se si richiede
l'intervento di Hewlett Packard Enterprise per la sostituzione di queste parti, al cliente verranno addebitate le
spese di viaggio e manodopera dell'operazione.
2Facoltativo—Parti per le quali la riparazione in autonomia da parte del cliente è facoltativa. Queste parti sono
progettate per consentire anche la riparazione da parte del cliente. Tuttavia, se il cliente richiedel'intervento di
Hewlett Packard Enterprise per la sostituzione, potrebbero essere addebitate spese aggiuntive a seconda del
tipo di garanzia in assistenza previsto per il prodotto.
3No—Alcune parti Hewlett Packard Enterprise non sono progettate la riparazione in autonomia da parte del
cliente. In base a quanto previsto dalla garanzia per il cliente, Hewlett Packard Enterprise richiede l'intervento
di un tecnico autorizzato per la sostituzione della parte. Queste parti sono contrassegnate con"No"nel
catalogo parti illustrato.
1Zwingend—Teile, für die das Customer Self Repair-Verfahren zwingend vorgegeben ist. Wenn Sie den
Austausch dieser Teile von Hewlett Packard Enterprisevornehmen lassen, werden Ihnen die Anfahrt- und
Arbeitskosten für diesen Service berechnet.
2Optional—Teile, für die das Customer Self Repair-Verfahren optional ist. Diese Teile sind auch für Customer
Self Repair ausgelegt. Wenn Sie jedoch den Austausch dieser Teile von Hewlett Packard
Enterprisevornehmen lassen möchten, können bei diesem Service je nach den für Ihr Produkt vorgesehenen
Garantiebedingungen zusätzliche Kosten anfallen.
3Nein—Einige Hewlett Packard Enterprise Teile sind nicht für Customer Self Repair ausgelegt. Um den
Garantieanspruch des Kunden zu erfüllen, muss das Teil von einem Hewlett Packard Enterprise
Servicepartner ersetzt werden. Im illustrierten Teilekatalog sind diese Teile mit „No“ bzw.
„Nein“ gekennzeichnet.
1Obligatorio—Componentes cuya reparación por parte del usuario es obligatoria. Si solicita a Hewlett
Packard Enterprise que realice la sustitución de estos componentes, tendrá que hacerse cargo de los gastos
de desplazamiento y de mano de obra de dicho servicio.
2Opcional—Componentes cuya reparación por parte del usuario es opcional. Estos componentes también
están diseñados para que puedan ser reparados por el usuario. Sin embargo, si precisa que Hewlett Packard
Enterprise realice su sustitución, puede o no conllevar costes adicionales, dependiendo del tipo de servicio
de garantía correspondiente al producto.
3No—Algunos componentes de Hewlett Packard Enterprise no están diseñados para que puedan ser
reparados por el usuario. Para que el usuario haga valer su garantía, Hewlett Packard Enterprise pone como
condición que un proveedor de servicios autorizado realice la sustitución de estos componentes. Dichos
componentes se identifican con la palabra "No" en el catálogo ilustrado de componentes.
1Verplicht—Onderdelen die de klant zelf moet vervangen. Als u Hewlett Packard Enterprise vraagt deze
onderdelen te vervangen, worden er reis- en arbeidskosten voor deze service in rekening gebracht.
Illustrated parts catalog 17

2Optioneel—Onderdelen die de klant zelf kan vervangen. Deze onderdelen zijn ook ontworpen om door de
klant zelf te worden vervangen. Als u Hewlett Packard Enterprise verzoekt om deze te vervangen, kan het zijn
dat hiervoor extra kosten in rekening worden gebracht, afhankelijk van het soort garantie dat op uw product
van toepassing is.
3Geen—Sommige onderdelen van Hewlett Packard Enterprise zijn niet ontworpen om door de klant zelf te
worden vervangen. Om te voldoen aan de garantievoorwaarden eist Hewlett Packard Enterprise dat een
geautoriseerde serviceverlener het onderdeel vervangt. Deze onderdelen worden aangeduid met 'Geen' in de
geïllustreerde onderdelencatalogus.
1Obrigatório—Peças cujo reparo feito pelo cliente é obrigatório. Se desejar que a Hewlett Packard Enterprise
substitua essas peças, serão cobradas as despesas de transporte e mão-de-obra do serviço.
2Opcional—Peças cujo reparo feito pelo cliente é opcional. Essas peças também são projetadas para o
reparo feito pelo cliente. No entanto, se desejar que a Hewlett Packard Enterprise as substitua, pode haver
ou não a cobrança de taxa adicional, dependendo do tipo de serviço de garantia destinado ao produto.
3Não—Algumas peças da Hewlett Packard Enterprise não são projetadas para o reparo feito pelo cliente. A
fim de cumprir a garantia do cliente, a Hewlett Packard Enterprise exige que um técnico autorizado substitua
a peça. Essas peças estão identificadas com a marca "No" (Não), no catálogo de peças ilustrado.
System components
Hewlett Packard Enterprise continually improves and changes product parts. For complete and current
supported parts information, see the Hewlett Packard Enterprise PartSurfer website:
• Desktop: http://www.hpe.com/info/partssurfer
• Mobile: http://partsurfermobile.ext.hpe.com
18 System components

Item Description Spare part number Customer self repair
6 Front I/O module assembly 780990-001 Optional2
7 8-SFF hot-plug drive cage 780971-001 Optional2
8 8-SFF drive cage backplane 777279-001 Optional2
9 8-LFF drive cage backplane 779083-001 Optional2
10 Systems Insight Display 780970-001 Optional2
11 96 W Smart Storage Battery with 145 mm cable 871264-001 Mandatory1
12 System board assembly (includes alcohol pad
and thermal compound)
— —
a) System board for Intel Xeon E5-2600 v3
processors
780967-001 Optional2
b) System board for Intel Xeon E5-2600 v3 and
v4 processors*
841389-001 Optional2
13 DIMMs — —
DIMMs optimized for Intel Xeon E5-2600 v3
processors
— —
Table Continued
Illustrated parts catalog 19

Item Description Spare part number Customer self repair
a) 8 GB, single rank, x4, PC4-2133R-15 774170-001 Mandatory1
b) 16 GB, dual rank, x4, PC4-2133R-15* 774172-001 Mandatory1
DIMMs optimized for Intel Xeon E5-2600 v4
processors
— —
a) 8 GB, single-rank x4 PC4-2400T-R* 819410-001 Mandatory1
b) 16 GB, single-rank x8 PC4-2400T-R* 819411-001 Mandatory1
14 Processors** — —
Intel Xeon E5 v3 processors — —
a) 1.5 GHz Intel Xeon E5-2630Lv3 processor 781001-001 Optional2
b) 1.8 GHz Intel Xeon E5-2650Lv3 processor* 780999-001 Optional2
c) 1.8 GHz Intel Xeon E5-2603v3 processor* 762441-001 Optional2
d) 2.0 GHz Intel Xeon E5-2609v3 processor* 762443-001 Optional2
e) 2.0 GHz Intel Xeon E5-2683v3 processor* 780981-001 Optional2
f) 2.2 GHz Intel Xeon E5-2640v3 processor* 780988-001 Optional2
g) 2.3 GHz Intel Xeon E5-2620v3 processor* 762445-001 Optional2
h) 2.3 GHz Intel Xeon E5-2695v3 processor* 780980-001 Optional2
i) 2.3 GHz Intel Xeon E5-2698v3 processor* 781000-001 Optional2
j) 2.4 GHz Intel Xeon E5-2650v3 processor* 780986-001 Optional2
k) 2.4 GHz Intel Xeon E5-2670v3 processor* 780984-001 Optional2
l) 2.6 GHz Intel Xeon E5-2680v3 processor* 780983-001 Optional2
m) 2.6 GHz Intel Xeon E5-2660v3 processor* 780985-001 Optional2
n) 2.6 GHz Intel Xeon E5-2630v3 processor* 762446-001 Optional2
o) 2.8 GHz Intel Xeon E5-2690v3 processor* 780982-001 Optional2
p) 2.8 GHz Intel Xeon E5-2697v3 processor 780979-001 Optional2
q) 3.0 GHz Intel Xeon E5-2623v3 processor* 780762-001 Optional2
r) 3.3 GHz Intel Xeon E5-2667v3 processor* 780996-001 Optional2
s) 3.3 GHz Intel Xeon E5-2643v3 processor* 780997-001 Optional2
t) 3.5 GHz Intel Xeon E5-2637v3 processor* 780998-001 Optional2
u) 3.5 GHz Intel Xeon E5-2637v3 processor* 780762-001 Optional2
Intel Xeon E5 v4 processors — —
a) 1.70 GHz Intel Xeon E5-2603 v4, 6C, 85 W* 835599-001 Optional2
b) 1.70 GHz Intel Xeon E5-2609 v4, 8C, 85 W* 835600-001 Optional2
c) 1.70 GHz Intel Xeon E5-2650L v4, 14C, 65
W*
835609-001 Optional2
Table Continued
20 Illustrated parts catalog
