HPI Racing Atsushi Hara edition Pro4 User manual

12187-1
Instruction Manual
Bauanleitung
Manuel de montage
組立説明書 
En
Fr
De

02
Transmitter
Sender
Emetteur
送信機
Receiver
Empfänger
Recepteur
受信機
.05 (540) Type Electric Motor
Elektromotor (Typ 540)
Moteur electrique type 540
540サイズモーター
Batteris for transmitter
Senderbatterien
Batterie pour émetteur
送信機用バッテリー
Ball Driver
Inbus Schraubendreher mit Kugelkopf
Tournevis à bille
六角レンチドライバー（ボールポイントタイプ）
Hex Driver
Inbus Schraubendreher
Tournevis six pans
六角レンチドライバー
Calipers
Schieblehre
Pied à coulisse
ノギス
Hobby Knife
Modellbaumesser
Couteau de modélise
ホビーナイフ
Camber Gage
Sturzlehre
Jauge de carrossage
キャンバーゲージ
Strapping Tape (for batteries if desired)
Klebeband (als Akkuhalterung fals gewünscht)
Ruban de fixation (pour batteries, si nécessaire
グラステープ（バッテリー固定用）
Thread Lock
Schraubensicherungslack
Frein à Filet
ネジロック剤
Instant Cement
Sekundenkleber
Colle rapide
瞬間接着剤
Side Cutters
Seitenschneider
Pinces coupantes
ニッパー
Needle Nosed Pliers
Flachzange
Pinces à becs longs
ラジオペンチ
7.2V, 6 Cell, Sub-C Battery (Stick Pack or Side by Side)
7,2 V, 6 Sub-C Zellen Akku (Stick oder SIde by Side)
Batterie d'accumulateurs 7,2V ; 6éléments (forme stick ou côte à côte)
7.2Ｖバッテリー
Body (190mm)
Karosserie (190mm)
Carrosserie (190mm)
1/10サイズツーリングカー用ボディ（190ｍｍ）
Battery Charger
Akkuladegerät
Chargeur de batterie
充電器
Tires
Reifen
Pneus
タイヤ
Form Inserts
Formeinlage
Mousses
インナースポンジ
Pinion Gear (64 Pitch)
Ritzel (64dp)
Pignon (64dp)
64ピッチピニオンギア
Wheels
Felgen
Jantes
ホイール
Electronic Speed Control
Elektronischer Fahrtenregler
Variateur electronique
スピードコントローラー
Servo
サーボ
Equipment Needed
Benötigtes Zubehör
Equipement nécessaire
別にお買い求め頂く物
Tools Recommended
Benötigte Werkzeuge
Outillage conseillé
別に用意する工具類
24mm
24mm
24mm
2.5 mm
.050 in
1.5 mm
2.0 mm

03

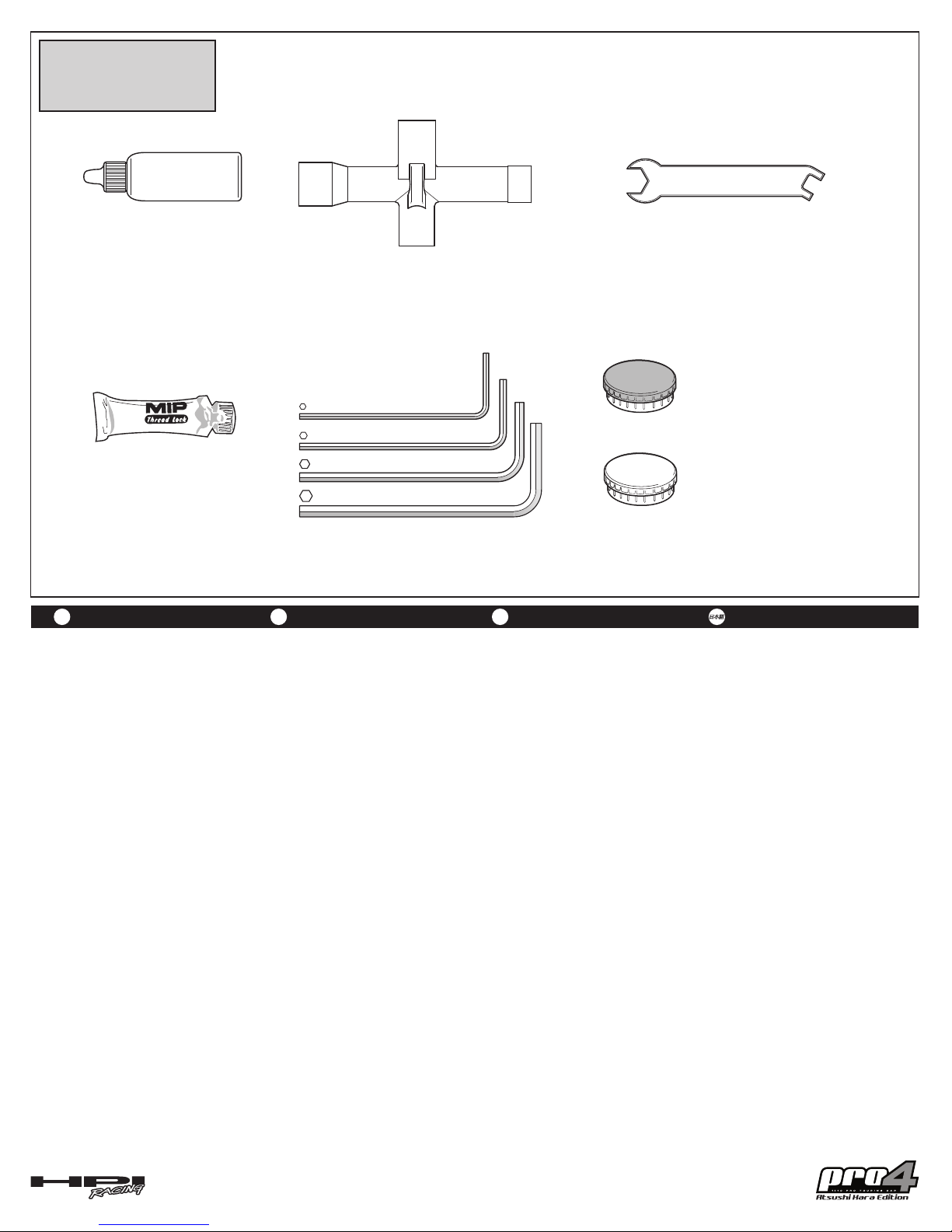

Included Items
Im Baukasten enthalten
Outils inclus dans le kit
キットに付属する工具類
Shock Oil
Dampferol
Huile amortisseur
ショックオイル
Thread Lock
Schraubensicherungslack
Frein à filet
ネジロック剤
Allen Wrench
Inbusschlussel
Clé Allen
六角レンチ
Turnbuckle Wrench 4mm / 5.5mm
Spurstangenschlüssel 4mm / 5.5mm
Clé plate 4mm / 5.5mm
ターンバックルレンチ
Cross Wrench
Kreuzschlussel
Clé à tube en croix
ミニクロスレンチ
Gray Lube (Red Cap)
Graues Differentialfett (Roter Deckel)
Graisse (Bouchon Rouge)
グリース（赤キャップ）
Silicone Lube (White Cap)
Differential Fett (Weißer Deckel)
Graisse silicone (Bouchon Blanc)
グリース（白キャップ）
6888
72015
Z960
Z950
Z156
Z155
Z901 1.5mm
Z904 2.0mm
Z903 2.5mm
Important Basics Wichtige Grundregeln Important: 走行および取扱いの注意
Build this kit in an area away
from small children. Tools,
parts, and liquids can be
dangerous! Also provide adult
supervision if a child is building
the kit.
Follow the operating instruc-
tions for the radio equipment at
all times.
Always turn on the transmitter
before you turn on the car.
Keep the wheels of the car off
of the ground when checking
the operation of the radio
equipment.
Always turn off the radio system
and unplug the battery pack
when not using the car.
Follow the operating instruc-
tions for the Ni-Cd batteries and
Ni-Cd battery charger at all
times.
Insulate any exposed electrical
wiring with heat shrink tubing to
prevent dangerous short-
circuits.
Montieren Sie Ihren Bausatz
nicht in der Reichweite von
Kindern. Werkzeuge, Teile und
Flüssigkeiten können gefährlich
sein!
Folgen Sie immer der Bedien-
ungsanleitung Ihrer Fernsteuer-
ung.
Immer erst den Sender
einschalten, dann erst den
Empfänger.
Wenn Sie die Funktion der
Fernsteueranlage prüfen,
halten Sie die Räder Ihres
Autos fern vom Boden.
Schalten Sie immer die
Fernsteueranlage aus und
ziehen Sie den Akku ab, wenn
Sie nicht mehr fahren.
Folgen Sie immer der Bedien-
ungsanleitung Ihrer Ni-Cd
Akkus und Ihres Ni-Cd
Ladegerätes.
Isolieren Sie blanke Stellen
eines Kabels immer mit
Schrumpfschlauch, um einen
Kurzschluß zu vermeiden.
Construire votre voiture loin des
petits enfants : les outils, pièces
et autres liquides peuvent être
dangereux !
Suivez les instructions de votre
radio-commande.
Mettre sous tension d'abord
votre émetteur, puis votre
récepteur.
Après emploi, éteignez votre
radio et déconnectez votre
accumulateur.
Suivez les instructions pour la
recharge de vos accumula-
teurs.
Isolez toutes les connexions
avec du tube thermorétractable
: vous éviterez ainsi les
courts-circuits !
Ne pas laisser le modele en
contact avec le sol pendant les
réglages.
道路では絶対に走らせないでください。
自動車、人ごみの中、動物などの近くで
は走らせないでください。

運転の練習期間中は広い障害物のない
所で走らせるようにして車を壊さないよ
うに注意しましょう。必ず靴を履きましょ
う。

車の組立中は小さな子供のそばに車、工
具、塗料、接着剤など危険なものを置か
ないようにしてください。

送信機、受信機は必ず説明書にしたがっ
て取り扱うようにしてください。

車をチェックする場合、必ず車体を持ち
上げてタイヤを地面から離して行うよう
にしてください。いきなり走り出して思わ
ぬ事故を起こさないように注意してくだ
さい。

走行後は必ず受信機、送信機のスイッチ
を切り、走行用のバッテリーのコネクタ
ーを外し、バッテリーを車から外しておき
ます。

バッテリーの充電やその他の取り扱いに
ついては、必ず説明書にもとづいて操作
を行ってください。

配線コードのショートなどない様に注意
してください。
50 wt.
(#500)
72013d 0.05”
En Fr
De

04
Spring 14x25x1.5mm 5.75 COILS (White)
Feder (Weiss)
Ressort (Blanc)
スプリング（ホワイト）
6545
Set Screw (MIP CVD)
Madenschraube
Vis Hallen sans Tete
セットスクリュー
72013c
Body Pin 6mm (Black)
Karosseriesplinte (Schwarz)
Clips carrosserie (Noir)
ボディピン
75106
Input Shaft Retainer (Purple)
Wellenhalter (Lila)
Fixation D'arbre Primaire (Violet)
インプットシャフトリテイナー（パープル）
75108
Input Shaft Spacer (Purple)
Kegelradwellen Spacer (Lila)
Entretoise D'arbre Primaire (Violet)
インプットシャフトスペーサー（パープル）
75109
One Way Cup Joint 6mm
Cup Joint
Noix De Cardan
カップジョイント
75111
Steering Post 4x33.5mm
Lenkungspfosten
Montant Direction
ステアリングポスト
75112
Ball Stud 4.3x10.3mm (2mm Socket)
Kugelkopf (2mm Inbus)
Rotule Sur Tige (Douille 2mm)
ボールスタッド(2ｍｍソケット)
75115
Ball Stud 4.3x13mm (2mm Socket)
Kugelkopf (2mm Inbus)
Rotule Sur Tige (Douille 2mm)
ボールスタッド(2ｍｍソケット)
75116
Suspension Shaft 2.5x24.5mm
Achsstifte
Arbre De Suspension
サスペンションシャフト
75119
Suspension Shaft 3x41mm
Achsstifte
Arbre De Suspension
サスペンションシャフト
75120
Aluminum Hex Hub Clamp Type (Purple)
Alu Felgenmitnehmer zum Klemmen auf die Achse (Lila)
Bride Hexagone Aluminium (Violet)
アルミ6角ハブ（パープル）
72044a
Washer 4x11.8x0.5mm
Unterlagscheibe
Rondelle
ワッシャー
72044b
Washer 4x11.8x1mm
Unterlagscheibe
Rondelle
ワッシャー
72044c
Cone Washer (Purple/)
Senkkopfunterlagscheiben (Lila)
Cone Rondelle(Violet)
コーンワッシャー(パープル）
72063
Heavy-duty Nut
Hd Mutter
Ecrou Renforce Differentiel
タイトロックデフナット
73522
Diff Ring D Cut Type
Diffringe
Anneau Diff D
デフリングＤカットタイプ
72105
Washer M3x5x0.3mm
Unterlagscheibe
Rondelle
シム
72111
Ball 4.8mm (Purple)
Kugelkopfsatz Fuer Stabis
Rotule Pour Barre Anti-roulis
スタビボール（パープル）
72302
Ball 3x4.7x6mm (Black)
Kugel (Schwarz)
Rotule (Noir)
ボール（ブラック）
72446
Bevel Gear 39T
Kegelrad 39Z
Pinion Conique 39 dents
ベベルギア39Ｔ
73501a
Bevel Gear 16T
Kegelrad 16Z
Pinion Conique 16 dents
ベベルギア16Ｔ
73501b
Bevel Gear Spacer
Spacer (Kegelrad)
Cale (Pignon Differentiel)
ベベルギアスペーサー
73501c
Bladder 12x3.5mm (Flat Type)
Daempfermembran (Flach/4 St)
Reservoir (Type Plat)
ブラダー(フラットタイプ)
73523
Machined Shock Piston (1.1mm 3 Holes)
Kolbenplatte (1.1mm 3 Loecher)
Piston Amortisseur Usine (1.1mm 3 Trous)
プロショックピストン(1.1mm3穴/4pcs)
73524
Spring 14x25x1.5 6.25 Coils (Pink)
Feder (Pink)
Ressort (Rose)
スプリング（ピンク）
6548
Shock Shaft 3x28mm
Kolbenstange
Tige amortisseur
ショックシャフト
6871
Silicone O-Ring P-3 (Clear)
Silikon O-Ring P-3 (Transparent)
Joint torique P3 (CLAIR)
シリコンＯ-リングＰ-3クリアー
6820
Shock Spring Adjust Nut (Purple)
Federvorspannmutter (Lila)
Molette de réglage amortisseur (Violet)
ショックスプリングアジャストナット（パープル）
30004
O-Ring S-12 (Black)
O-Ring S-12 (Schwarz)
Joint torique S-12 (Noir)
Ｏリング（ブラック）
50432
Cross Pin 1.5x11mm (MIP CVD)
Stift
Goupille
ピン
72013a
Coupling (MIP CVD)
Koppelung
Accouplement
カップリング
72013b

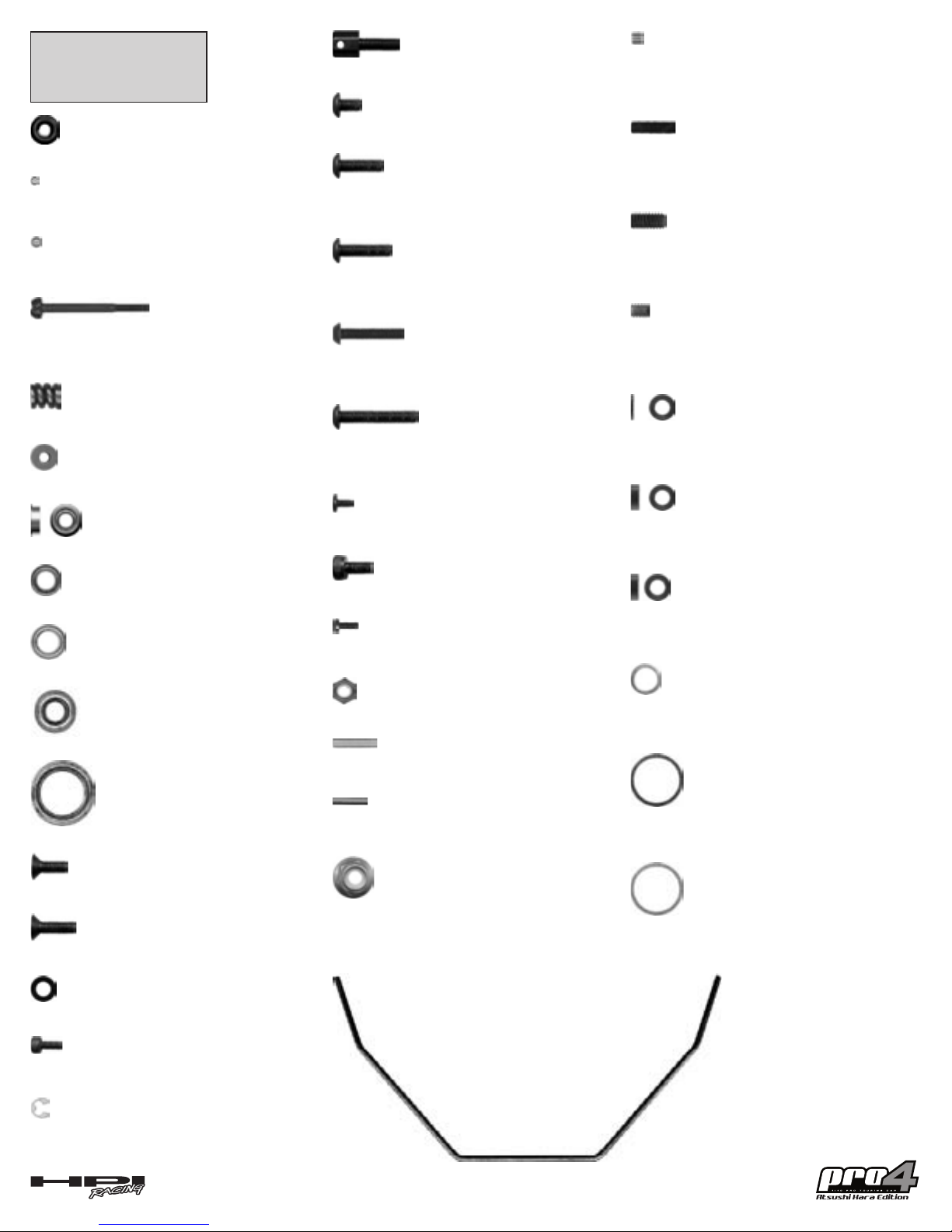

Parts Size Reference
Teile Referenz
Piéces (echelle 1)
パーツ原寸図
Pivot Ball 3x5mm
Kugelkopf
Bille Pivot
ピボットボール
75121
Steering Block Bushing
Lenkungslager
Bague Bloc Direction
ステアリングロックブッシュ
75122
Diff Outdrive Ring
Differential Abtriebs Ringe
Anneau Exterieur Differentiel
デフアウトドライブリング
75135
One Way Housing 6mm
Vorderes Freilaufdifferential
Differentiel Avant Roue Libre
ワンウェイユニット
75140
Servo Saver Body 8x23mm (Purple)
Servo Saver Hülse (Lila)
Tube d'économiseur de servo (violet)
サーボセーバーボディー（パープル）
75143a
Servo Saver Nut (Purple)
Servo Saver Mutter (Lila)
Tube Sauve Servo (Violet Anodise)
サーボセーバーナット（パープル）
75143b
Servo Saver Spring 8x11x1.5mm
Feder
Ressort
スプリング
75143c

05
Pivot Block Spacer 6x37x0.5mm (Silver)
Querlenkerhalter Scheiben (Silber)
Entretoise Bloc Pivot (Argent)
ピボットブロックスペーサー（シルバー）
75144a
Pivot Block Spacer 6x37x1.0mm (Silver)
Querlenkerhalter Scheiben (Silber)
Entretoise Bloc Pivot (Argent)
ピボットブロックスペーサー（シルバー）
75144b
Pivot Block Spacer 6x37x2mm (Purple)
Querlenkerhalter Scheiben (Lila)
Entretoise Bloc Pivot (Violet)
ピボットブロックスペーサー（パープル）
75144c
MIP CVD Axle
MIP CVD Radachsen
Axe Cardan MIP CVD
MIPCVDアクスル
80824
MIP CVD Bone (Purple)
MIP Stahl-CVD Knochen (Lila)
Axe D'entrainement MIP CVD (Violet)
MIPCVDボーン（パープル）
80828
Titanium Turnbuckle M3x24mm (Purple)
Titan-Spurstange (Lila)
Biellettes Titane (Violet)
チタンターンバックル（パープル）
93462
Titanium Turnbuckle M3x29mm (Purple)
Titan-Spurstange (Lila)
Biellettes Titane (Violet)
チタンターンバックル（パープル）
93464
Delrin Outdrive
Delrin Abtrieb
Transmission Externe Delrin
デルリンデフハブ
75169a
Delrin Outdrive
Delrin Abtrieb
Transmission Externe Delrin
デルリンデフハブ
75169b
Pivot Block Spacer 6x39x2mm (Purple)
Querlenkerhalter Scheiben (Lila)
Entretoise Bloc Pivot (Violet)
ピボットブロックスペーサー（パープル）
75144f
Pivot Block F/R (Aluminum Purple)
Querlenkerhalter V/h (Aluminium/Lila)
Bloc Pivot Av/ar (Aluminium/Violet)
ピボットブロックF/R（パープル）
75151
Pivot Block 2.5 Degree (Aluminum/Purple)
Querlenkerhalter 2.5 Grad (Alu/Lila)
Bloc Pivot 2.5 Degres (Aluminium/Violet)
ピボットブロック2.5度（パープル）
75161
Pivot Block 0 Degree (Aluminum/Purple)
Querlenkerhalter 0 Grad (Alu/Lila)
Bloc Pivot 0 Degres(Aluminium/Violet)
ピボットブロック0度（パープル）
75156
Pivot Block 2.0 Degree (Aluminum/Purple)
Querlenkerhalter 2.0 Grad (Alu/Lila)
Bloc Pivot 2.0 Degres (Aluminium/Violet)
ピボットブロック2.0度（パープル）
75160
Pivot Block 3.0 Degree (Aluminum/Purple)
Querlenkerhalter 3.0 Grad (Alu/Lila)
Bloc Pivot 3.0 Degres (Aluminium/Violet)
ピボットブロック3度（パープル）
75162
Front Solid Axle
starrachse
Essieu Rigide Avant
フロントリジットアクスル
75168
Shock Retainer
Daempferwartungs
Jeu D'arrets Amportisseurs
ショックリテーナー
75199a
Aluminum Servo Mount(Purple)
Aluminium Servo Halter(Lila)
Support Servo Aluminium(Violet)
アルミサーボマウント(パープル)
75167
Aluminum Input Shaft(Front/purple)
Aluminium Input Shaft(Vorne/lila)
Arbre Primaire Alu. (Avant/violet)
アルミインプットシャフト(前/パ-プル)
75179a
Aluminum Input Shaft (Rear/purple)
Aluminium Input Shaft (Hinten/lila)
Arbre Primaire Alu. (Arriere/violet)
アルミインプットシャフト(後/パ-プル)
75179b
Aluminum Threaded Shock Body 46-56mm
Aluminium Gewindedaempfer Gehaeuse
Corps Amortiss. Alu. Filetes
アルミスレデッドショックボディー
75196
Shock Cap 15x5.5mm (Purple)
Daempferkappe Lila)
Bouchon Amortisseur (Violet)
ショックキャップ(パープル)
75197
Shock Cap Bottom 11x5mm (Purple)
Daempferkappe Unten (Lila)
Bouchon Fond Amortisseur (Violet)
ショックキャップボトム(パープル)
75198
Shock Retainer
Daempferwartungs
Jeu D'arrets Amportisseurs
ショックリテーナー
75199b
Spur Gear 98Tooth (Delrin/64 pitch)
Hauptzahnrad 98 Zaehne (Delrin/64dp)
Couronne 98 Dents (Delrin/64dp)
スパーギア98Ｔ（デルリン/64ピッチ）
76598
Pivot Block Spacer 6x39x0.5mm (Silver)
Querlenkerhalter Scheiben (Silber)
Entretoise Bloc Pivot (Argent)
ピボットブロックスペーサー（シルバー）
75144d
Pivot Block Spacer 6x39x1.0mm (Silver)
Querlenkerhalter Scheiben (Silber)
Entretoise Bloc Pivot (Argent)
ピボットブロックスペーサー（シルバー）
75144e
Parts Size Reference
Teile Referenz
Piéces (echelle 1)
パーツ原寸図
Aluminum Motor Mount (Purple)
Aluminium Motorhalter (Lila)
Support Moteur Aluminium (Violet)
アルミモーターマウント（パープル）
75192
One-way Gear Brace (purple)
freilaufversteifung (lila)
Armature Pignon Roue Libre (violet)
ワンウェイギヤブレース (パープル)
75190

06

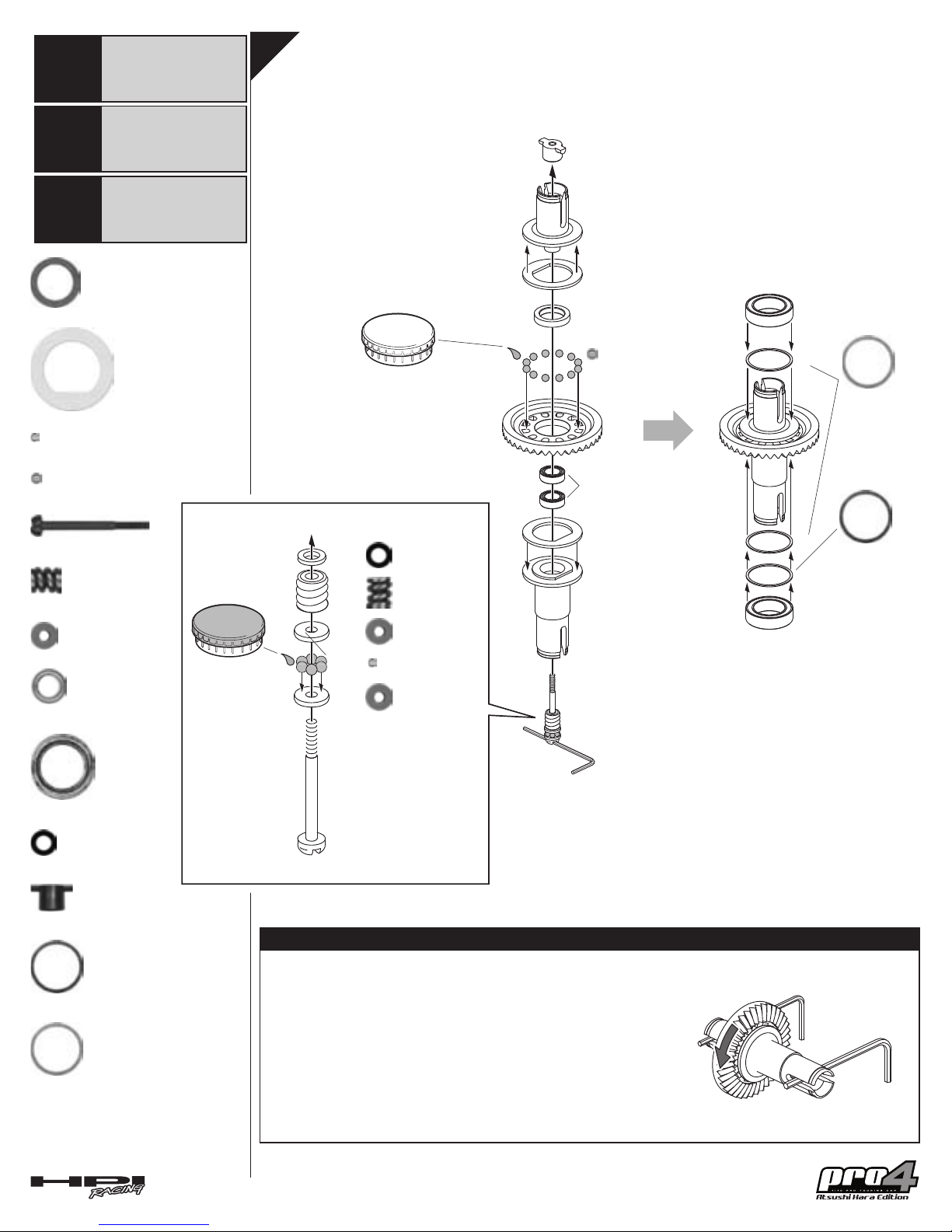

Differential Ball (2 mm)
Diffkugel
Billes
デフボール
A150
Carbide Differential Ball 3/32" 2.4mm
Diffkugel Carbide
Bille Carbure
デフボール
A157
Differential Screw M2x25mm
Differentialschraube
Vis
デフスクリュー
A162
Spring 6x7x1.5mm (Differential/ Black)
Diff-Feder (Schwarz)
Ressort (Noir)
スプリング（黒）
A165
Diff Thrust Washer 2.2x6mm
Drucklagerscheibe
Rondelle différentiel
デフスラストワッシャー
A166
Button Head Screw M3x15mm
Flachkopfschraube (Inbus)
Vis Tete Ronde (Six Pans Creux)
ナベネジ
Z216
Screw Post M3x15mm
Schraubenpfosten
Montant A Vis
スクリューポスト
Z305
Button Head Screw M3x5mm (Hex Socket)
Flachkopfschraube (Inbus)
Vis Tete Ronde (Six Pans Creux)
ナベネジ
Z350
Button Head Screw M3x10mm (Hex Socket)
Flachkopfschraube (Inbus)
Vis Tete Ronde (Six Pans Creux)
ナベネジ
Z353
Button Head Screw M3x12mm (Hex Socket)
Flachkopfschraube (Inbus)
Vis Tete Ronde (Six Pans Creux)
ナベネジ
Z354
Button Head Screw M3x18mm (Hex Socket)
Flachkopfschraube (Inbus)
Vis Tete Ronde (Six Pans Creux)
ナベネジ
Z356
Cap Head Screw M3x6mm
Inbusschraube
Vis Tete Cylindrique
キャップスクリュー
Z541
Button Head Screw M2x5mm
Flachkopfschraube
Vis Tete Ronde
ナベネジ
94036
Binder Head Screw M2x4mm
Flachkopfschraube
Vis Tole Tete Plate
バインドネジ
Z438
Aluminum Thin Lock Nut M3 (Purple)
Aluminium Stoppmutter M3 Ohne Flansch (Lila)
Ecrou M3 (Etroit) En Alu (Violet)
アルミロックナットM3薄型（パープル）
Z675
Pin 1.6x8mm
Stift
Goupille
ピン
Z273
Pin 2x10mm
Stift
Goupille
ピン
Z264
Flanged Ball Bearing 3x6x2.5mm
Kugellager (mit Flansch)
Roulement A Bille (a Bride)
フランジボールベアリング
B012
Ball Bearing 4x7x2.5mm
Kugellager
Roulement
ボールベアリング
B015
Ball Bearing 5x8x2.5mm
Kugellager
Roulement
ボールベアリング
B020
Ball Bearing 5x10x4mm
Kugellager
Roulement
ボールベアリング
B021
Ball Bearing 10x15x4mm
Kugellager
Roulement
ボールベアリング
B030
Flat Head Screw M3x8mm (Hex Socket)
Senkkopfschraube (Inbus)
Vis Tete Plate (Six Pans Creux)
サラネジ
Z082
Flat Head Screw M3x10mm (Hex Socket)
Senkkopfschraube (Inbus)
Vis Tete Plate (Six Pans Creux)
サラネジ
Z083
Washer M3x6mm
Unterlagscheibe
Rondelle
ワッシャー
Z203
Cap Head Screw M2x5mm
Inbusschraube
Vis Tete Cylindrique
キャップスクリュー
Z234
E Clip E-2
E Clip
Circlips
Eリング
Z242
Lock Nut M4 (Purple)
Stopmutter (Lila)
Contre-ecrou M4 Type Mince (Violet)
ロックナットＭ4薄型(パープル）
Z679
Set Screw M3x3mm
Madenshraube
Vis Allen
セットスクリュー
Z700
Set Screw M3x10mm
Madenshraube
Vis Allen
セットスクリュー
Z705
Set Screw M4x8mm
Madenshraube
Vis Allen
セットスクリュー
Z724
Set Screw M3.2x5mm
Madenshraube
Vis Allen
セットスクリュー
Z775
Aluminum Washer 3x6x.75mm (Purple)
Unterlagscheibe (Lila)
Rondelle (Violet)
ワッシャー（パープル）
Z814
Aluminum Washer 3x6x2.0mm (Purple)
Unterlagscheibe (Lila)
Rondelle (Violet)
ワッシャー（パープル）
Z817
Aluminum Washer 3x6x3.0mm (Purple)
Unterlagscheibe (Lila)
Rondelle (Violet)
ワッシャー（パープル）
Z819
Washer 5x7x0.2mm
Unterlagscheibe
Rondelle
ワッシャー
Z852
Washer 10x12x0.1mm
Unterlagscheibe
Rondelle
ワッシャー
Z891
Washer 10x12x0.2mm
Unterlagscheibe
Rondelle
ワッシャー
Z892
Parts Size Reference
Teile Referenz
Piéces (echelle 1)
パーツ原寸図

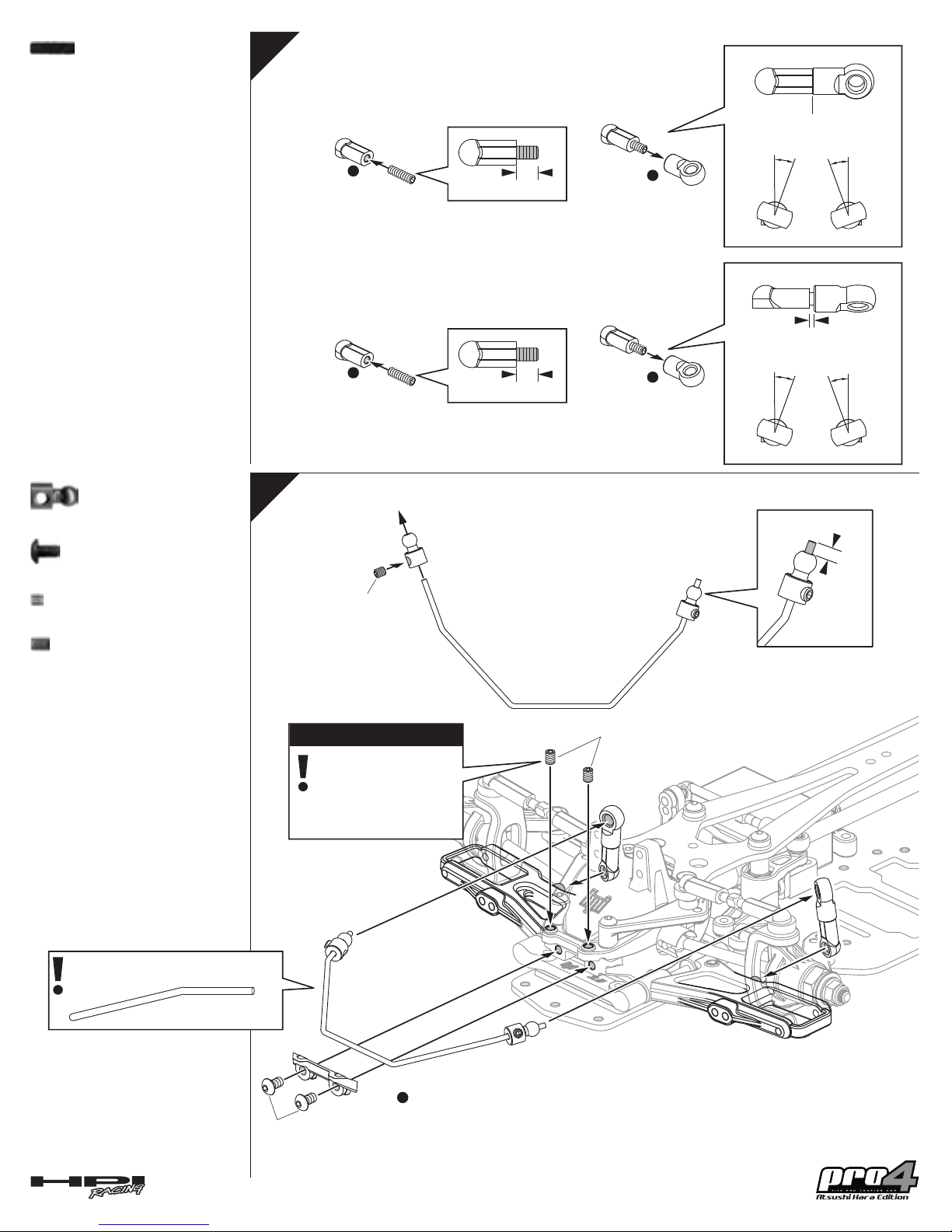

SWAY BAR 1.6mm (BLACK)
STABI (SCHWARZ)
BARRE STABILISATRICE (NOIRE)
スタビライザー(ブラック)
75127
O-RING P3 BLACK
O-Ring P3
JOINT TORIQUE P-3
ＯリングP-3
A046

07

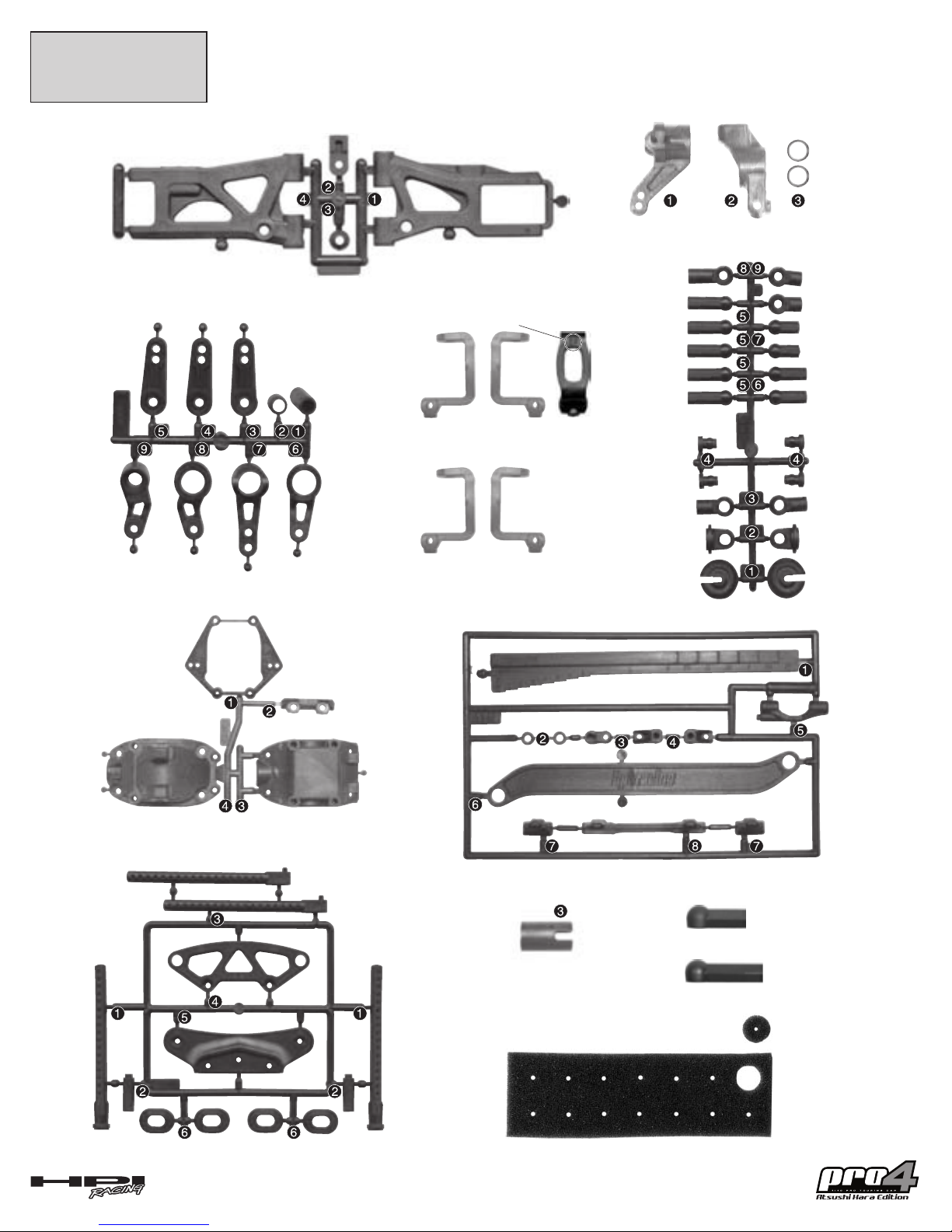

Plastic Parts
Plastikteile
Piéces Plastique
プラスチックパーツ
73506 x2
73511 x2
73508 73517
2R 2L
73518
73512
73513
73514
75100
A301
A302
4R 4L
73507 x2
73510 x2

08
Instant Cement
Sekundenkleber
Colle rapide
瞬間接着剤
Instant Cement
Sekundenkleber
Colle rapide
瞬間接着剤
Chassis preparation for side by side battery packs.
Chassisbearbeitung für Side by Side Akkus.
Préparation du châssis pour les batteries
d'accumulateurs côte à côte.
バラセルバッテリーを使用する場合
Lightly file the edges of the battery slots and apply and
light coat of Instant Cement to protect the cells from
short circuit.
Feilen Sie ein wenig die Kanten des Chassis ab und
geben Sie Sekundenkleber darauf um einen
Kurzschluss der Zellen zu verhindern.
Légèrement limer les bords des logements des
éléments de batterie puis appliquer et enduire de
colle rapide pour protéger les éléments des
court-circuits.
バッテリーセルを傷つけないようにする為に、シャーシのバッテリースロット
の縁をヤスリで落とします。
Please apply instant cement to the edges of the chassis; this
will help protect the edges of the chassis.
Bitte geben Sie etwas Sekundenklaber auf die Kanten des
Chassis um ein Aufplatzen zu vermeiden.
Appliquer de la colle rapide sur les bords du châssis ; cela
contribuera à protéger les bords du châssis.
シャーシ端面に瞬間接着剤を流し込んで、シャーシが剥離することを防いでください。
Open Bag A
Tüte A öffnen
Ouvrir le sachet A
袋詰Aを使用します。
A
There are two types of pivot block spacers with different hole spacing.
Use the correct type for each position.
Es gibt zwei verschiedene Arten von Querlenkerhalter Scheiben mit
unterschiedlichem Lochabstand. Achten Sie darauf jeweils die
richtigen zu benutzen.
Il y a deux types d'entretoises pour bloc pivot avec un écartement des
trous différent. Utilisez le type adéquat pour chaque position.
ピボットブロックスペーサーは穴ピッチの異なる2種類があります。
組み間違えないように注意してください。
.5mm
Silver
Silber
Argent
シルバー
75151 75144a
2mm
Purple
Lila
Violet
パープル
75144c
2mm
Purple
Lila
Violet
パープル
75144c
Z083
73825
Z082
Z083
75151 75112
2
1
OK! NO!
Note: Hinweis: 重要
Z082
M3x8mm
Z083
M3x10mm
75112
4x33.5mm
75144a
6x37x0.5mm
75144c
6x37x2mm
75144 a / b / c
6x37mm
75144 d / e / f
6x39mm
75151
x2
x4
x2
x1
x2
x2

1
2mm
Purple
Lila
Violet
パープル
09
3
4
Applying a small amount of grease to the screws will make them easier to turn.
Ein wenig Fett an der Madenschraube erleichtert das Drehen.
Appliquer une petite quantité de graisse sur les vis en plastique les rendra plus faciles
à tourner.
Ｚ724セットスクリューにごく少量のグリースを付けてからねじ込むと作業がしやすくなります。
Red Cap
Roter Deckel
Bouchon Rouge
赤キャップ
Building Tip Hinweis Astuce de montage 組み立てのコツ
73506 Z724
75120
75121
75161
75121
75120
1
73506 1
Z156
Front Droop should be set to 6mm for the initial setup.
Der vordere Ausfederweg sollte auf 6mm eingestellt werden.
L'inclinaison avant doit être réglée sur 6 mm pour le réglage initial.
最初はフロントドループの値は6mmに設定してください。調整はZ724セットスクリューをねじ込むことで行います。
Set Up Tip Set Up Tipp Astuce de réglage 組み立てのコツ
73506
Z724
Z904
Z083
75144f
75120
M3x41mm
75121
M3x5mm
Z724
M4x8mm
75144f
6x39x2mm
Z083
M3x10mm
75161
2.5ºAluminum
x2
x2
x1
x1
x4
x4

75144f
6x39x2mm
75144d
6x37x0.5mm
Z083
M3x10mm
75162
3.0ºAluminum
10
5
6
75121
75121
75162
75121
75120
75120
Z083
Z724
Z724
75121
73506 4
73506 4
Red Cap
Roter Deckel
Bouchon Rouge
赤キャップ
Z156
2mm
Purple
Lila
Violet
パープル
75144f
.5mm
Silver
Silber
Argent
シルバー
75144d
Z724
Z904
1
73506
Rear Droop should be set to 5mm for the initial setup.
Der hintere Ausfederweg sollte auf 5mm eingestellt werden.
L'inclinaison arrière doit être réglée sur 5 mm pour le réglage initial.
最初はリアドループの値は5mmに設定してください。調整はZ724セットスクリューをねじ込むことで行います。
Set Up Tip Set Up Tipp Astuce de réglage 組み立てのコツ
75120
M3x41mm
75121
M3x5mm
Z724
M4x8mm
x2
x1
x1
x1
x2
x4
x4

11
7
8
Open Bag B
Tüte B öffnen
Ouvrir le sachet B
袋詰Bを使用します。
B
Open Bag B1
Tüte B1 öffnen
Ouvrir le sachet B1
袋詰B1を使用します。
B1
Note: Hinweis: 重要
Remove
Entfernen
Retirer
切り取ります
Z083
Z082
75115
72063
72063
75167
75100
75115
Z675
75100
72446
Z705
B015
B015
B012
B012
Z082
Z904
2mm
1.5mm
75115
73081
Z675
75167
73508 (23)
Airtronics/HPI-SX
Sanwa/KO/JR
サンワ
3
73508 (24)
Hitec
ハイテック
4
73508 (25)
Futaba/HPI-SF
フタバ
5

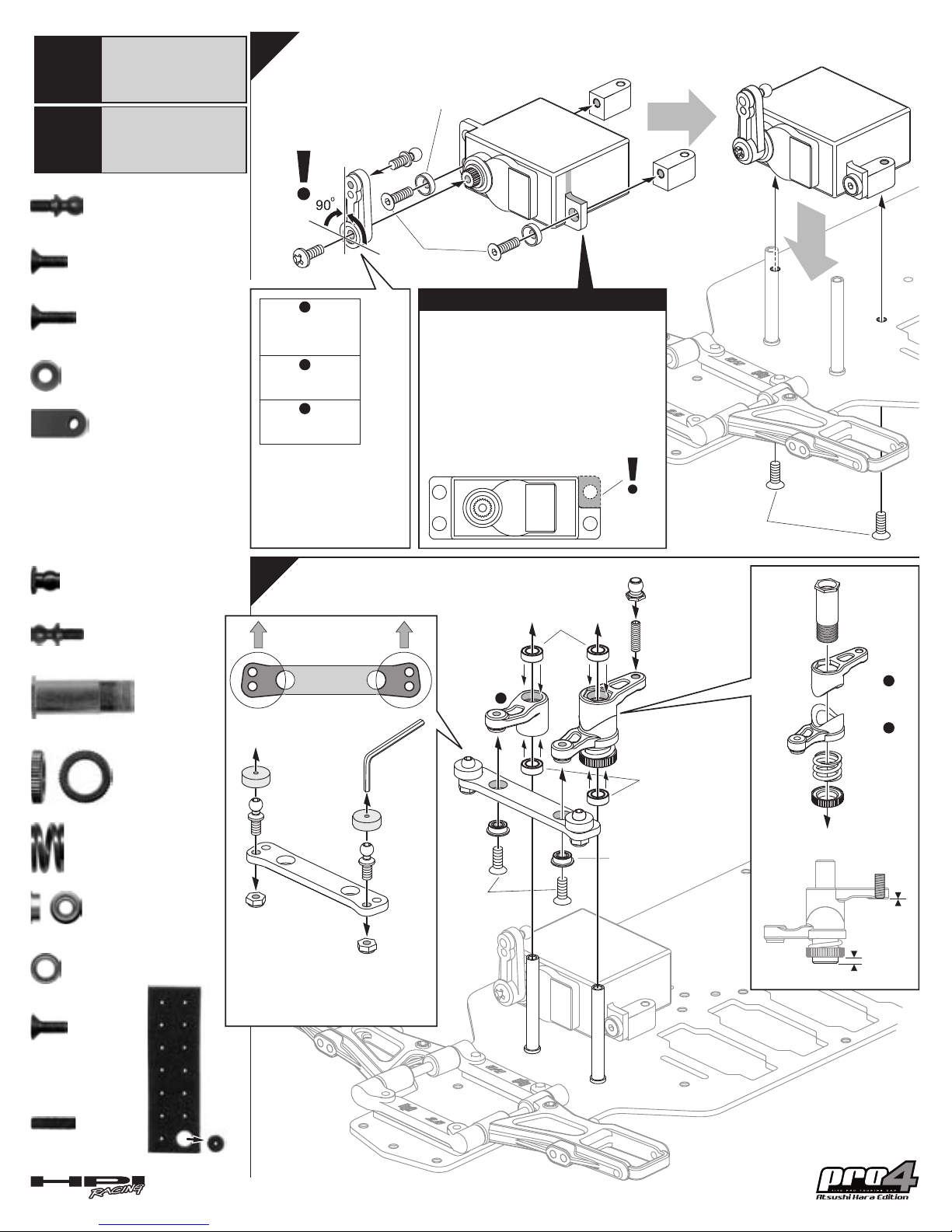

Remove upper half of the servo ear with a rotory tool.
Round the edges for extra strength. Note. Be sure to
remove correct side!
Entfernen Sie die obere Hälfte eines Ohres mit einem
Fräser. Runden Sie die Ecken ab um eine zusätzliche
Schwächung zu vermeiden. Achtung: Gehen Sie
sicher die richtige Seite zu entfernen.
Retirer la moitié supérieure de la platine de maintien
du servo avec un outil rotatif. Arrondir les bords pour
plus de solidité. Note : Attention de retirer le bon côté !
サーボの耳の上半分をカットします。その際に強度アップのために
リューターなどを使って角を丸く削るといいでしょう。
Install when servo is neutral.
Stellen Sie das Servo vor dem
Einbau auf Neutral.
Installer quand le servo est au
neutre.
サーボのニュートラルを確認して取り
付けてください。
Use the screw that came with the
servo.
Benutzen Sie die Schraube, die
beim Servo dabei war.
Utiliser les vis livrées avec le
servo
サーボに付属のネジを使用します。
Do not overtighten 75115!
Ziehen Sie 75115 nicht zu feste an!
Ne pas serrer exagérément 75115 !
75115は締めすぎないように注意してください。
Front
Vorne Avant フロント
73508
75143a
75143c
75143b
6
73508 8
73508 9
75115
4.3mm / 2mm
x1
Z082
M3x8mm
x2
Z082
M3x8mm
x2
Z675
M3
x2
Z705
M3x10mm
75100
x1
72446
3x4.7x6mm
x1
75115
4.3mm / 2mm
x2
75143a
8x23mm
x1
B012
3x6x2.5mm
x4
B015
4x7x2.5mm
x4
75143b x1
75143c x1
Z083
M3x10mm
x2
72063 x2
75167 x2

12
9
10
11
73511
Z082
75111
Z350
Z350
72111 73501b
75179a
Z273 Z273
B021
75111
B030
75140
73501a
75190 B030
94036
3
Open Bag C
Tüte C öffnen
Ouvrir le sachet C
袋詰Cを使用します。
C
Z082
M3x8mm
x4
75179a x1
75140 x1
75190 x1
75111 x2
B021
5x10x4mm
x2
B030
10x15x4mm
x2
94036
M2x5mm
x3
Z891
M10x12x0.1mm
x1
Z892
M10x12x0.2mm
x2
Z273
1.6x8mm
x2
Z350
M3x5mm
x2
72111
M3x5mm
x1
Thread Lock
Schraubensicherungslack
Frein à filet
ネジロック剤
Thread Lock
Schraubensicherungslack
Frein à filet
ネジロック剤
73514 3
Copper
Kupfer
Cuivre
カッパー
Z891
Silver
Silber
Argent
シルバー
Z892
Silver
Silber
Argent
シルバー
Z892

13
12
13
73511
Z216
75192
Z082
Z082
Z356 75100
75116
Z817
75100
75116
Z817
3
73512 3
73511 4
73511 1
2mm
2mm
2mm
2mm
75116
4.3mm / 2mm
x2
Z216
M3x15mm
x2
Z356
M3x18mm
x2
Z817
3x6x2.0mm
x4
Z082
M3x8mm
x7
White Cap
Weißer Deckel
Bouchon Blanc
白キャップ
Z155

Open Bag D
Tüte D öffnen
Ouvrir le sachet D
袋詰Dを使用します。
D
Open Bag E
Tüte E öffnen
Ouvrir le sachet E
袋詰Eを使用します。
E
Open Bag B1
Tüte B1 öffnen
Ouvrir le sachet B1
袋詰B1を使用します。
B1
Inportant! Wichtig! Important! 重要
Copper
Kupfer
Cuivre
カッパー
Silver
Silber
Argent
シルバー
14
14
75169a
73522
72105
73501c
73501a
B020
B030
B030
Z892
Z891
A157
72105
75169b
Z203
A165
A166
A166
A162
A150
White Cap
Weißer Deckel
Bouchon Blanc
白キャップ
Z155

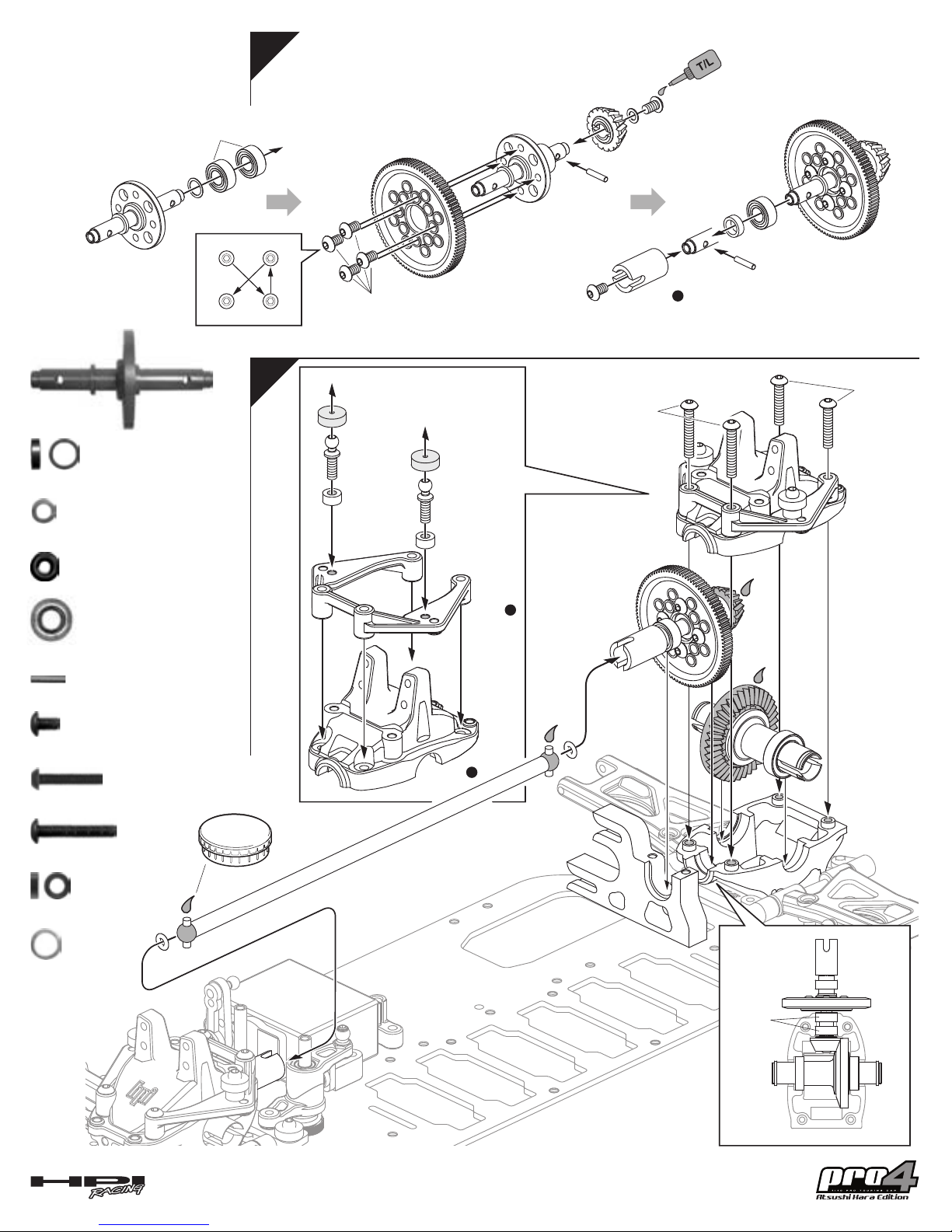

The differential should be tightened untill the gear cannot be
roated when both of the diff hubs are held.
Das Differential sollte so weit zugedreht werden, bis das Zahnrad
sich nicht mehr drehen läßt, wenn man beide Differentialhälften
festhält.
Les différentiels doivent être serrés de telle façon que la
couronne ne puisse pas tourner quand les deux moyeux sont
bloqués.
図のように両方のデフハブを固定して、ボールデフがスリップしないところまで締めます。
締めすぎに注意！締め過ぎ、緩め過ぎはデフの破損につながります。
75501c
72105
B020
5x8x2.5mm
73522
M2
A150
2mm
x1
x2
x6
x6
x12
A157
3/32 2.4mm
x12
A162
M2x25mm
A165
6x7x1.5mm
x1
x1
A166 x2
x2
B030
10x15x4mm
Z203
M3x6x0.5mm
x2
x1
Z891
10x12x0.1mm
x1
Z892
10x12x0.2mm
x1
Large Ball
Große Kugeln
Grosses billes
大きいボール
Small Ball
Kleine Kugeln
Petites billes
小さいボール
Red Cap
Roter Deckel
Bouchon Rouge
赤キャップ
Z156

White Cap
Weißer Deckel
Bouchon Blanc
白キャップ
Z155
1 3
4 2
Thread Lock
Schraubensicherungslack
Frein à filet
ネジロック剤
15
15
16
73514
75179b Z852
Z350
76598
75100
75116
Z819
3mm
Z819
3mm
75100
75116
75105
A046
A046
Z216
Z356
Z273
75109
73501b
72111
Z350
Z350
B021
B021
Z273
3
73511 4
73511 1
75179b x1
75109
5x7x2.5mm
B021
5x10x4mm
x1
72111
3x5x0.3mm
x1
x3
A046
x2
Z273
1.6x8mm
x2
Z350
M3x5mm
x6
Z216
M3x15mm
x2
Z356
M3x18mm
x2
Z819
3x6x3.0mm
x2
Z852
5x7x0.2mm
x1
B021

Open Bag G
Tüte G öffnen
Ouvrir le sachet G
袋詰Gを使用します。
G
Open Bag F
Tüte F öffnen
Ouvrir le sachet F
袋詰Fを使用します。
F
Left
Links
Gauche
左
Open Bag B1
Tüte B1 öffnen
Ouvrir le sachet B1
袋詰B1を使用します。
B1
16
17
18
Right
Rechts
Droite
右
Red Cap
Roter Deckel
Bouchon Rouge
赤キャップ
Z156

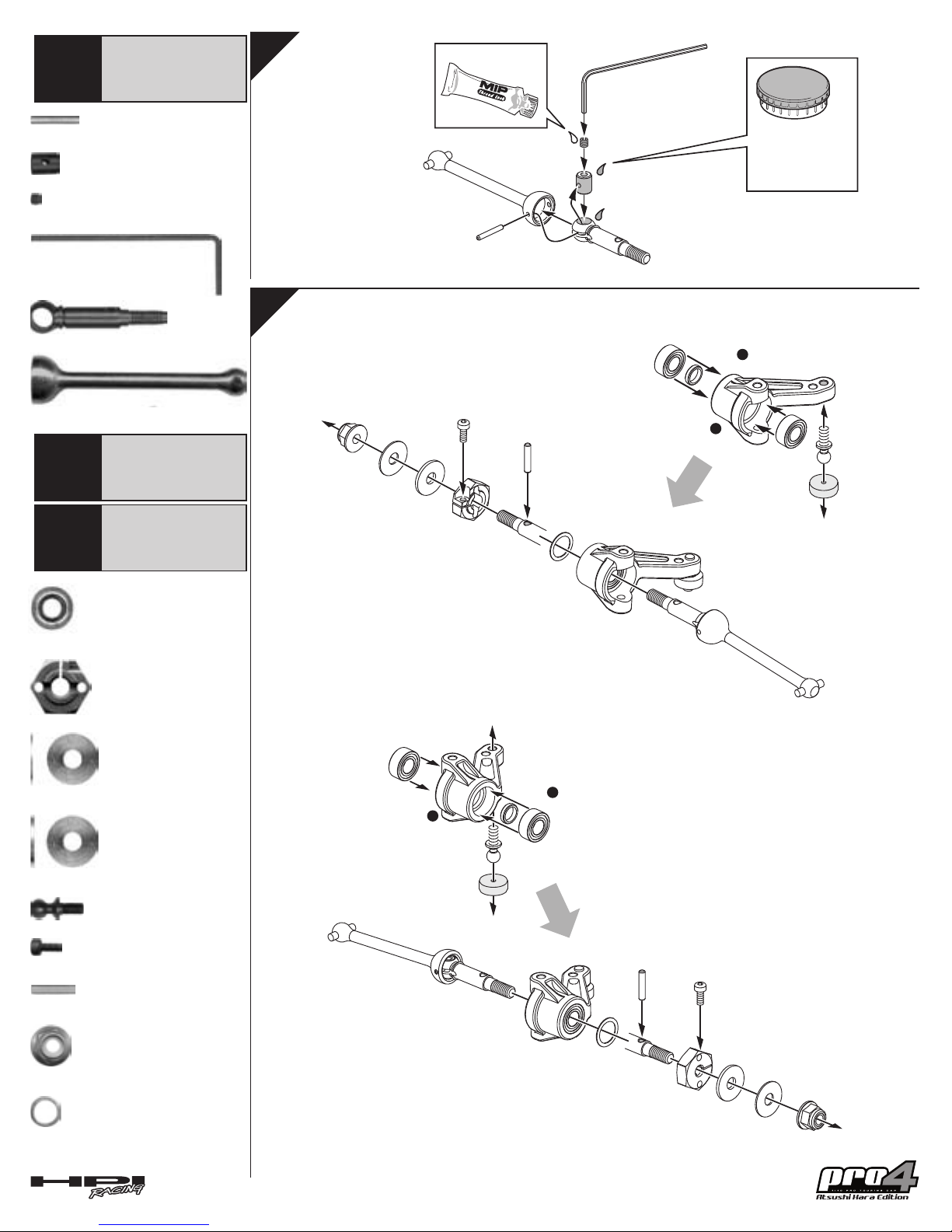

72013c
72013d
0.05”
72044b
0.5mm
72044b
0.5mm
72044c
1mm
72044c
1mm
Z852
0.2mm
Z852
0.2mm
72044a
72044a
72013b
72013a
80828
72015
80824
73507 1
73507 1
73507
B021
Z679
Z679
Z234
Z234
Z264
Z264
B021
B021
B021
75115
75115
75100
75100
3
73507 3
72013a
1.5x11mm
x4
B021
5x10x4mm
x4
72044b
4x11.8x0.5mm
x2
72044c
4x11.8x1mm
x2
72044a x2
75115 x2
Z234
M2x5mm
x2
Z264
2x10mm
x2
Z679
M4
x2
Z852
5x7x0.2mm
x2
72013c
4-40
x4
72013d
0.05 in x1
80824 x4
80828 x4
72013b
x4
Make 4.
4 Stück bauen.
Faire 4 Jeux.
4個つくります。

17
19
20

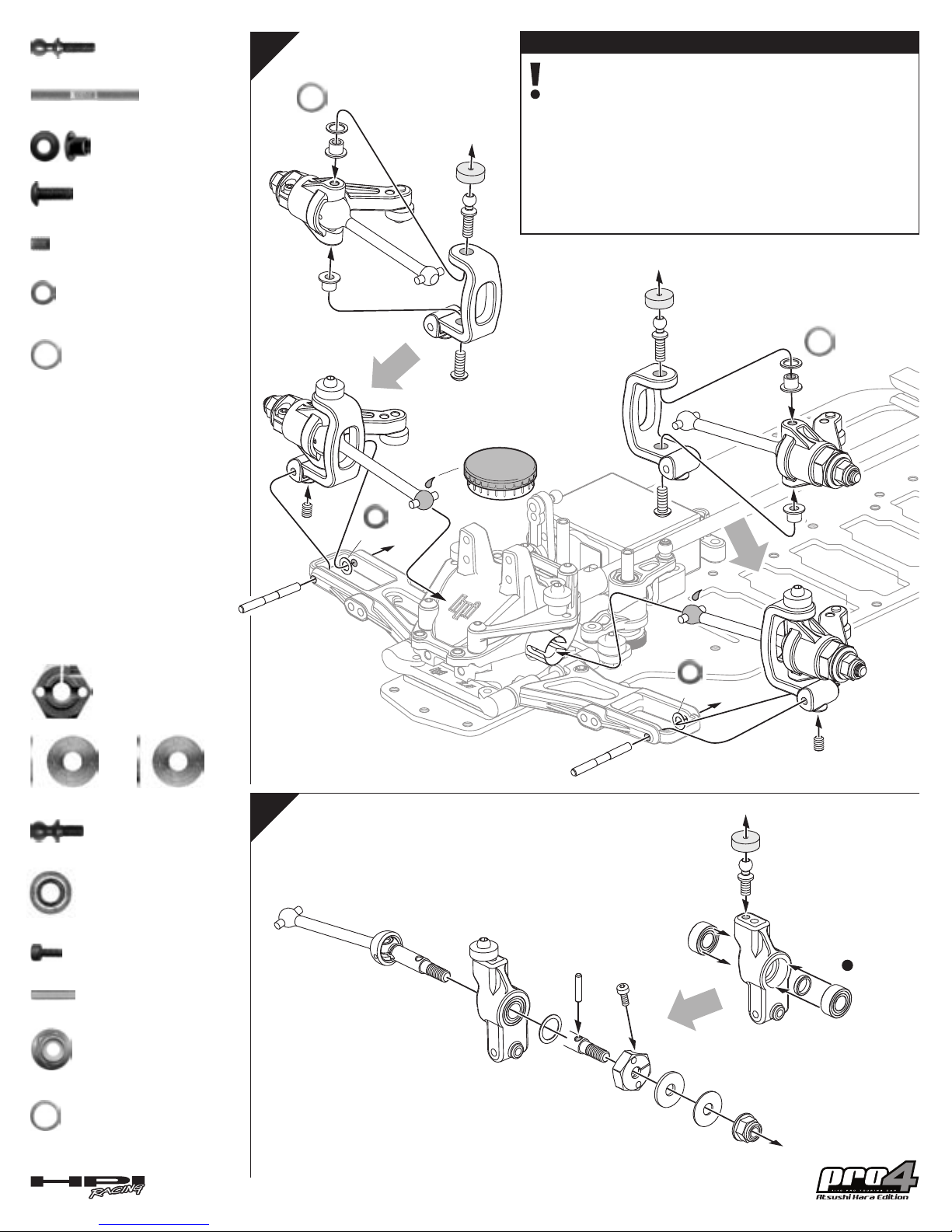

Note: Hinweis: 重要
Turn 75116 and Z352 about 1/4 turn from fully tightened position and
confirm that steering block moves smoothly. If not, make an adjustment
by turning 75116 and Z352 in an increment of 1/8 turn.
Drehen Sie 75116 und Z352 ungefähr 1/4 Umdrehung von vollkommen
angezogen los und stellen Sie sicher, dass der Lenkhebel sich frei
bewegen kann. Falls nicht, drehen Sie 75116 und Z352 in 1/8 Schritten
los, bis er sich bewegen kann.
Tournez 75116 et Z352 d'environ 1/4 de tour à partir de la position de
serrage complet et vérifiez que le bloc de direction bouge sans
à-coups.Sinon, faire un réglage en tournant 75116 et Z352 par incréments
de 1/8éme de tour.
75116及びＺ352はいっぱいに締めこんだところから約1/4回転緩めてください。
その状態でステアリングブロックがスムーズに動くことを確認してください。スムーズに動かな
い場合は1/8回転づつ75166及びＺ352を緩めて調整してください。
75116
2mm
x2
72044a x2
72044b
4x11.8x0.5mm
x2 72044c
4x11.8x1mm
x2
75115
2mm
x2
B021
5x10x4mm
x4
Z234
M2x5mm
x2
Z264
M2x10mm
x2
Z679
M4
x2
Z852
5x7x0.2mm
x2
75119
2.5x24.5mm
x2
Z352
M3x8mm
x2
Z775
M3.2x5mm
x2
72111
M3x5x0.3mm
x2
Z852
M5x7x0.2mm
x2
75122 x4
Left
Links
Gauche
左
Right
Rechts
Droite
右
73507 3
75100
75115
B021
B021
72044b
0.5mm
72044c
1mm
Z852
0.2mm
Z234
Z264
72044a Z679
Z852
75122
Z852
75122
75122
75122
75100
75116
75100
75116
75138
Z352
Z775
Z775
72111
72111
75119
75119
Z352
4R
75138
4L
Make 2.
2 Satz anfertigen.
Faire 2 Jeux.
2個つくります。
Red Cap
Roter Deckel
Bouchon Rouge
赤キャップ
Z156

18
21
22
Upper Link
Oberer Querlenker
Raccord supérieur
アッパーアーム
Steering Rod
Spurstange
Colonne de direction
ステアリングロッド
Steering Linkage
Lenkstange
Tringlerie de direction
ステアリングリンケージ
Note: Hinweis: 重要
Open Bag H
Tüte H öffnen
Ouvrir le sachet H
袋詰Hを使用します。
H
75119
2.5x24.5mm
75135
Z814
3x6x0.75mm
Z817
3x6x2mm
93462
M3x24mm
x2
x2
x2
x2
Z775
M3.2x5mm
x2
x2
93464
M3x29mm
x5
A301
4.3x13mm
x4
A302
4.3x18mm
x8
Z814
0.75mm
Z775
75135
75135
75135
75119
75119
Z817
2mm
Z814
0.75mm
Z775
Z817
2mm
A302
A301
A301
A302
93464
93464
93462
73510 5
73510 8
Note Direction.
Richtung beachten
Noter la direction
向きに注意
Adjust steering linkage to fit your servo.
Stellen Sie die Lenkstange auf Ihr Servo ein.
Ajuster la tringlerie de direction en fonction de
votre servo.
使用するサーボに合わせてステアリングリンゲージの長さを調整
してください。
Front
Vorne
Avant
フロント
Rear
Hinten
Arrière
リア
10.4mm
10.7mm
16mm
Make 2.
2 Stück anfertigen.
Faire 2 Jeux.
2個つくります。
Make 2.
2 Stück anfertigen.
Faire 2 Jeux.
2個つくります。
Make 2.
2 Stück anfertigen.
Faire 2 Jeux.
2個つくります。
9.4mm
A
C
B
D
L R
L
R
L
R
L
R
Red Cap
Roter Deckel
Bouchon Rouge
赤キャップ
Z156

2
19
24
23
Front
Vorne
Avant
フロント
Rear
Hinten
Arrière
リア
A
B
B
A
C
C
D
Open Bag I
Tüte I öffnen
Ouvrir le sachet I
袋詰Iを使用します。
I
75108
x1
Z082
M3x8mm
x4
Z087
M3x20mm
x2
Z353
M3x10mm
x2
72063
x2
A046
x2
2.8mm
Z353
Z353
Z353
73109
Z082
Z087 Z082
72063
72063
A046
A046
72063
A046
75135
Do not over tighten.
Nicht überdrehen!
Ne pas serrer exagérément.
締め過ぎ注意
Note: Hinweis: 重要
75108
73508 1
73508 2

20
25
26

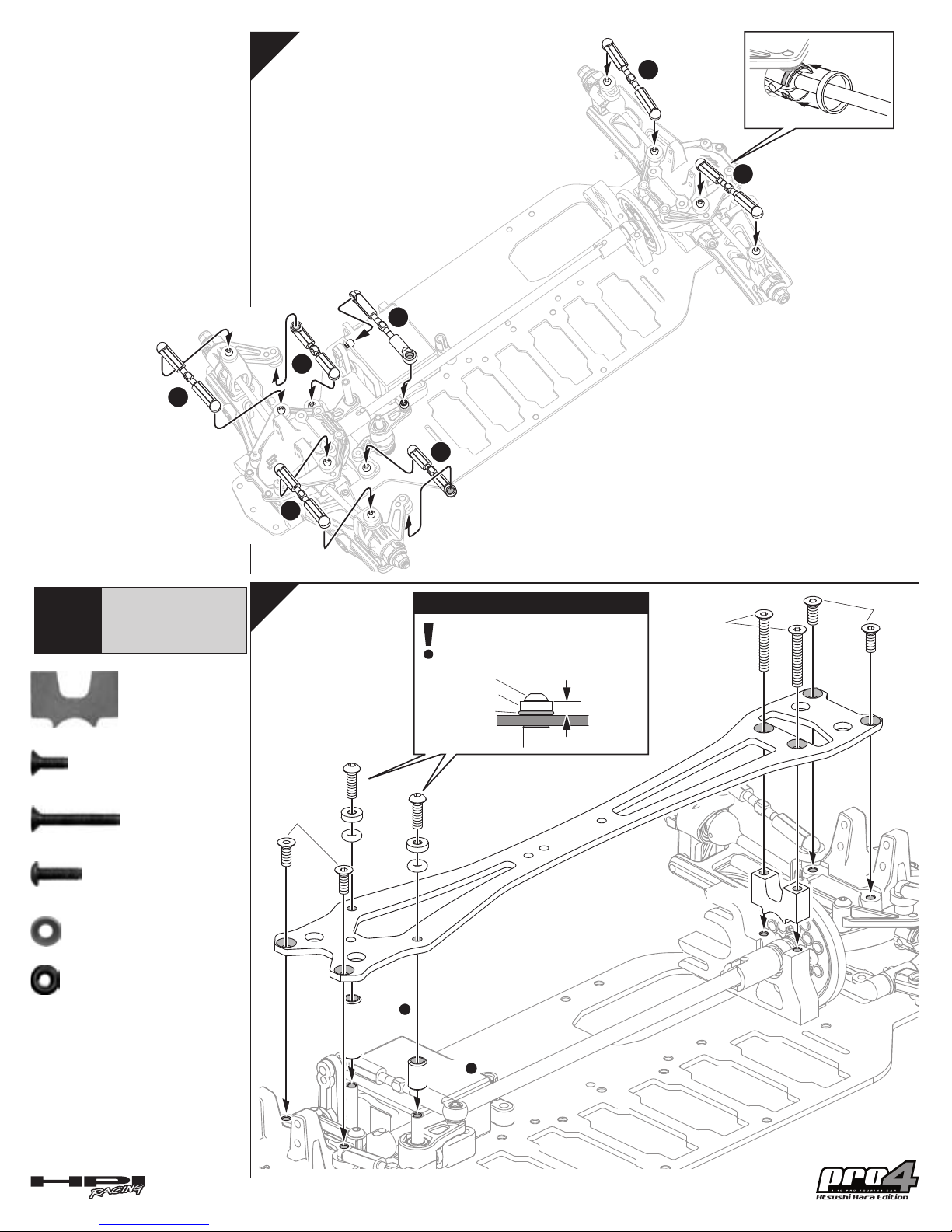

Sway Bar Linkages
Stabilisator Anlenkung
Raccord de barre anti-roulis
スタビライザーリンケージ
72302
75127
Z700
Z775
Front
Vorne
Avant
フロント
Rear
Hinten
Arrière
リア
73510
Z705
7
73510
Z705
7
73510 9
73510 9
5 mm
5 mm
0 mm
20 º 20 º
20 º 20 º
1 mm
2 mm
Front
Vorne
Avant
フロント
Adjust to remove play.
Anziehen um minimales
Spiel zu erreichen.
Ajuster pour retirer le jeu.
ガタなくスムースに動くように調節
してください。
Note: Hinweis: 重要
Note Direction.
Richtung beachten
Noter la direction
向きに注意
Silver
Silber
Argent
シルバー
Gold
Gold
Or
ゴールド
73511
Z350
2
Z705
M3x10mm
x4
72302
4.8mm
x2
Z350
M3x5mm
x2
Z700
M3x3mm
x2
Z775
M3.2x5mm
x2
Make 2 each.
Je 2 Stück anfertigen.
Faire 2 Jeux de chaque.
2個づつ作ります。
